BRUGSANVISNING DCM565 DEWALT

Du har valgt et DFWALT-værktøj. Mange ars erfaring, ihærdig Produktudvikling og innovation gør DFWALT en af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske Data

	DCM565
Spænding V	DC	18
Batterype Li-lon
Sværld年龄段 cm 30
Maksimal kædehastighed (ubelastet) m/s 7,7
Maksimal savel年龄段 cm 26
Oliekapacitet ml 115
Vægt (uden batteripakke) kg 3,5
Støvjærdier og vibrationsværddier (triax vector sum) i henhold til EN60745-2-13
LpA(emissionslydtryksniveau)dB(A) 76,5
LwA (lydtryksniveau)	dB(A) 96,5
K (usikkerhed for det angivne lydniveau)	dB(A)	3,0
Vibrationsemissionsværdi an=	m/s2	3,5
Usikkerhed K=	m/s2	1,5

Vibrationsemissionsniveauet, der er angivet i dette
vejledningsark, er malt i overensstemmelse med en
standardiseret test, der er angivet i EN60745 og kan anvendes til
atammenligne et værktøj med et andet. Det kan anvendes til
en forelbig eksponderingsvurdering.

ADVARSEL: Det angivne vibrationsemissionsniveau, Centerer værktajets hovedanvendelsesomrader. Hvis værktajet anvendes til andre formal, med andet tilbehör erller vedligeholdes dārligt, kan vibrationsemissionen imidlertid variere. Det kan foroge eksponeringsniveauaet over den samlede arbeitsperiode markant.

Et estimat af eksponderingsniveauaet for vibration bør ogsa tage hjoje for de gange,varktojet slukkes,eller nár det korer men ikke bruges til at arbejde.Det kan mindske eksponderingsniveauaet over den samlede arbejdperiode markant.

Identificier yderligere sikkerhedsforanstaltninger for at beskytte operatoren mod vibrationens effekter, som f.eks.: vedligehold værktog ottilbehoret, hold henderne varme, organisation af arbejdsmønstre.

EF-Konformitetserklæring

Maskindirektiv

18V Kaedesav DCM565

DEWALT erklær, atprodukterne beskrevet under Tekniske data er udformet i overensstemmelse med:

2006/42/EF, EN60745-1:2009+A11:2010, EN60745-2-13:2009+A1:2010.

2000/14/EC, Bilag V DEKRA Certification B.V., Meander 1051 / P.O. Box 5185 6825 MJ ARNHEM / 6802 ED

ARNHEM

Holland

Notificeret organ ID-nr:0344

LpA (malt lydeffekt) 76,5 dB(A)

L_wA (garanteret lydeffekt) 100 dB(A)

Disseprodukterendvidere i overensstemmelse med direktiv 2014/30/EU,2011/65/EU.Kontakt DEWALT pa fologende adrasse for yderligere oplysninger erler se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denen erklærung pa vegne af DEWALT.

Markus Rompel

ADVARSEL: Laes instruktionsvejledningen for at reducere risikoen for personskader.

Definitioner: sikkerhedsretningslinjer

Nedenstende definitioner beskriver sikkerhedsniveauautet for hvert enkelt signalord. Læs vegledningen og vær opmærksom påppe disse symboler.

FARE: Angiver en umiddelbart farlig situation, der sindire den undgas, vil resultere i doe aller alvorlig personskade.

ADVARSEL: Angiver en potentiel farlig situation, der minare den undgås, kunne resultere i ddd ell er alvorig personskade.

FORSIGTIG: Angiver en potentiel farlig situation, der mir sindre den undgas, kan resultere i mindre aller moderat personskade.

Batterier Opladere/opladningstider (minutter)
Kat # V	X	Ah	Vægtkg	DCB107 DCB113 DCB115 DCB118 DCB132 DCB119 DCB413
DCB547 18/54	3,0/9,0	1,25	420 220	140 85	140 X	X
DCB546	18/54	2,0/6,0	1,05	270	140	90	60	90	X
DCB497	36	7,5	1,92	X	X	X	X	X	150
DCB496	36	6,0	1,88	X	X	X	X	X	120
DCB181	18	1,5	0,35	70	35	22	22	22	45
DCB182	18	4,0	0,61	185	100	60	60	60	120
DCB183/8	18	2,0	0,40	90	50	30	30	30	60
DCB184/8	18	5,0	0,62	240	120	75	75	75	150
DCB185	18	1,3	0,35	60	30	22	22	22	X

BEMARK: Angiver en handling, deriks er forbundet med personskade, men som kan resultere i produktskade.

er risiko for elektrisk stod.

er brandfare.

Generelle sikkerhedsadvarsler for elværktjojer

Termen "elværktoj" i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådlose) elværktoj.

1) Sikkerhed i Arbejdsområdet

a) Sorg for, at arbejdso MRdet er rent og godt oplyst. Rodede ell mke omrader giver anledning til ulykker.
b) Undlad at benyttte elektrisk værktoj i en eksplosionsfarlig atmosfere, som f.eks. ved tilstedevarelsen af brændbare væsker, gasser ell er stov. Elværktoj danner gnister, der kan anteende stov erller dampe.
c) Hold boorn og omkringstaende pa afstand, nar der anvendese elektrisk værktoj. Distractioner kan medfore, at du mister kontrollen.

2) Elektrisk Sikkerhed

a) Stik på elektrisk værktoj skal passer til stikkontakten. Stikket på aldrig modificeres på nogen在这方面 Undlad at bruge adapterstik sammen med jord forbundet elektrisk værktoj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jord forbundne overflader, sösom rør, radiatorer, komfurer og koleskabe. Der er oget risiko for elektrisk stød, hvis din krop er jord forbundet.

c) Undlad at udsaete elektrisk vaerktoj for regn eller vade forhold. Hvis der traenger vand ind i et elektrisk vaerktoj, oges risikoen for elektrisk std.
d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet ellertrække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelidgele. Beskadigede erler sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) När elektrisk værktoj benyttes udendors, skal der anvendes en forlængerledning, som er egnet til udendors brug. Brug af en ledning, der er egnet til udendors brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en stromforsyning, der er beskyttet af en fejlstromsafbryder. Ved at benytte en fejlstromsafbryder reduceres risikoen for elektrisk stød.

3) Personlig Sikkerhed

a) Vær opmærksom, pas pa hvad du foretager dig, og brug sund fornuft, nar du benytter et elektrisk værktoj. Betjen ikke værktøjet, hisi du er træt, pavirket af narkotika, alkohol eller medicin. Et øjebliks uopmærskomhed under anvendelse af et elektrisk værktoj kan forarssage alvorlig personskade.
b) Brug personligt sikkerhedsdudyr. Bær altid beskyttelsessbriller. Sikkerhedsdudyr, sasom stovmaske, skridsikre sikerhedssko, sikkerhedshjelm erler horeværn, brug när omstændighederne foreskriver det, reducerer omfaget at personskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøj tilsluttes en stromkilde og/eller batterienhed, samles op Eller bæres. Nár elektrisk værktøj bæres med fingeren på kontakten ellertilsluttes, nar kontakten er tændt, giver det anledning til ulykker.
d) Fjern eventuelle justerings-ller skruenogler, for det elektriske værktoj startes. En skruenogle erler anden nogle, der bliver siddende pa en roterende del af elektrisk værktoj, kan give anledning til personskade.

Dansk

e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre konrol af det elektriske værktøj, narr uventede situationer opstår.
f) Bær hensigtsmæssig paklaedning. Bær ikke løst toj eller smykker. Hold dit HAR, toj og handsker væk fra bevægelige dele. Løstsiddende toj, smykker ellert har kan blive fanget i bevægelige dele.
g) Hvis der anvendes stovudsgnings-ller stovopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af stovopsamlingsudstyr kan begraense farer forarsaget af stov.

4) Anvendelse og Vedligeholdelse af Elektrisk Værktøj

a) Undlad at bruge magt over for det elektriske værktoj. Brug det værktoj, der er bedst egnet til det arbejde, der skal udfores. Værktojet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.
b) Undlad at benyte elektrisk værktoj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktoj, der/DDke kan kontrolleres med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller batterienheden fra det elektriske værktoj, for det elektriske værktoj justeres, dets tilbehør udskiftes, ell der det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktogj ket startes utilsigtet.
d) Opbevar elektrisk værktøj.uden for rækkevidde af børn, og tillad ikke personer, som/DDke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som.ddke er instruérét i brugen deraf.
e) Vedligeholdelse af elektrisk værktoj. Undersog om bevægelige dele sidder skævt, binder erer gæt itu savel som andre forhold, der kan pärke betjeningen af værktojet. Hvis det elektriske værktoj er beskadiget, skal det repareres fbrug. Mange ulykker er forarsaget af dārligt vedligeholdt værktoj.
f) Hold skarevearktoj skarpe og rene. Ordentligt vedligeholdt skarevearktoj med skarpe skerekanter har minre tilbojelighed til at binde og er lettere at styre.
g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udfores. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) Anvendelse og Vedligeholdelse af Batteri

a) Mä kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgore en brandrisiko, hvis den bruges med en,anden type batteripakke.

b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hvr enkelt type. Brug af andre batteripakker kan skabe risiko for personskade og brand.
c) När en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, sösam papirclips, mønter, nogler, som, skruer og andre små metalgenstande, der kan dane forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand.
d) Hvis en batteripakke udsettes for overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden soges lægehjælp. Batterivæske kan forårsage irritation ellor forbrænding.

6) Service

a) Elektrisk værktoj skal serviceres af en kvalificeret servicetekniker, som edelukende benytter identiske reservedele. Derved sikres det, at værktajets driftssikkerhed opretholdes.

Yderligere sikkerhedsadvarsler for kædesav

ADVAREL: Yderligere sikkerhedsadvarsler desave.

• Hold alle dele af kroppen væk fra savkæden, nar kædesaven anvendes. Før du starter kædesaven, skal du sikre dig, at savkæden ikke er i kontakt med noget. Få sekunders uopmærskomhed ved brugen af kædesave kan medfare, at dit toj eller din kropkommen i kontakt med savkæden.
• Hold altid kædesaven med hjre hand pa det bageste handtag og venstre hand pa det forreste handtag. Hold aldrig kædesaven med hænderne placeret omvendt, da dette øger risikoen for personskade.
• Hold kun i elværktojets isolerede gribeflader, da savkæden kankommen i kontakt med skjulte ledninger. Hvis savkaeder kommer i kontakt med en strømforende ledning, bliver elværktojets blotlagte dele strømforende, sa brugeren fär stød.
  Bae beskyttesbriller og horevarn.Det anbefales at benyte yderligere beskyttesesudstyr til hoved, hender, ben og foder. Tilstraekelig beskyttende beklaedning mindsker personskaden i tilfelse af flyvende materiale ellertkontakt med savkaeden ved et uheld.
• Anvend/DDke kedesaven i et trae. Anvendelse of kedesaven, mens man befinder sig i et trae, kan medfore personskade.
• Sørg altid for at have et godt fodfæste, og brug kun kædesaven, nár du stär på en fast, solid og jævn overflade. Glatte eller ustabile overflader som f.eks. stiger kan medfør, at du mister balancen eller kontrollen med kædesaven.

• Ved savning i en stammedel, der stared under spending, skal du vare opmærksom pa eventuel tilbagefjedring. När spendingen i træfibre nulles, kan den fjederbelastede stammedel ramme brugeren og/eller bringe kædesaven ud af kontrol.

• Udvis stor forsigtighed ved savning i småkviste og unge traer. Det tynde materiale kan gribe fat i savkaeden og blive slynet tilbage mod dig aller skubbe dig ud af balance.
  Bae kedesaven i det forreste handtag med kedesaven slukket og vendt bort fra kroppen. Monter altid sverddaekslet ved transport erer opbevaring af kedesaven. Korrekt handtering af kedesaven mindsker risikoen for at komme i beroring med savkeden ved et uheld, mens den korer.
  Folg instruktionerne vedrorende smoring, spending af kaden og udskiftning of tilbehør. Forkert spaendte ell er smurte kader kan knække ellor forge risikoen fortilbageslag.

• Hold handtagene tøre, rene og fri for olie og fedt. Fedtehandtag er glatte og kan forårsage, at du mister kontrollen over maskinen.
• Sav kun i trea. Brug ici kedesaven til formal, som den nikke er beregnet til. For eksempel: brug ici kedesaven til at save i plastik, murvark eller byggematerialer, som nikke er af trea. Hvis kedesaven anvendes til andre formal, end den er beregnet til, kan der opsta farlige situationer.

Årsager til og forebyggelse af tilbageslag:

Tilbageslag kan forekomme, nar spiden af sværdet berør er genstand, eller nar træet lukkes sammen, sa savkaedenkommen i klemme i snittet.

Kontakt pa spiden kan forarsage en pludselig modsat reaktion, sa sverdet slas opad og bagud mod brugeren.

Fastklemming af savkaeden oven pa svardet kan medfore, at svardet skubbes hurtigt tilbage mod brugeren.

Begge disse reaktioner kan fore til, at du mister kontrollen med saven, hvilket kan medfore alvorlig personskade.

Du ma ikke udelukkende forlade dig pa de indbyggede sikkerhedsfunktioner i saven. Som bruger af en kædesav skal du træffe en række forholdsrregler for at undgå uheld eller personskade, när du arbejder.

Et tilbageslag opstär som folge af forkert brug ell er ved misbrug af værktoget. Det kan undgås ved at folge nedenstaende forholdsergler:

• Hold godt fast, säledes at tommelfingeren og de øvrige fingre griber omkring handtagene pa kædesaven, med begge hænder pa saven, og anbring din krop og arm säledes, at du kan modstä tilbageslagskraft. Tilbageslagskræfterne kan kontrolleres af brugeren, hvis der treeffes de nødvendige forholdsrögler. Slip ikke kædesaven.
  Rak dig jeg for langt, og undlad at save over skulderhøjde. Derved undgås berøring af spidsen ved et uheld, og du har bedre kontrl med kædesaven i uventede situationer.
• Anvend kun udskiftningsvær od -kæder, som er godkendt af producenten. Forkerte udskiftningsvær od -kæder kan medfere, at kæden knækker, og/eller tilbageslag.
  Folg producentens instruktioner vedrarende slimning og vedligeholdelse af savkaden. Hvis dybdemalerens hjaedereduceres, foroges risikoen for tilbageslag.

Folgende foranstaltninger bør overholds for at minimere tilbageslag:

1. Tag godt fat i saven. Hold godt fast i kedesaven med begge hender, nar motoren korer. Hold godt fast, saledes at tommelfingeren og de ovrige fingre griber omkring handtagene pa kedesaven. Kedesaven vil trekke fremad, nar du saver pa den nederste Kant af sverdet, og den vil trekke tilbage, nar du saver langs den overste cant af sverdet.
2. Raek ikke for langt.
3. Hold hele tiden en god fodstilling og balance.
4. Lad参加会议的人员。
5. Skaer icke over skulderhjoje.
6. Brug eheder, som f.eks. lav tilbageslagskade og reducere de tilbageslagssvær, der reducerer risikoen forbundet med tilbageslag.
7. Anvend kun udskiftningsvær od -kæder, som er godkendt af producenten eller lignende.
8. Lad aldrig den korende kaede komme i kontakt med genstande ved spidsen af sverdet.
9. Hold arbejdso MRdet fri for forbinder, sasom andre traer,grene,sten, hegn,stubbe osv.Fjern ell er undga enhver forhindring,din savkaede kan ramme, mens du saver gennem en bestemt stamme eller gre.
10. Hold din savkade skarp og korrekt strammet. En Ios ell er slov kede kan og risikoen for tilbageslag. Kontroller spendingen ved regelmessige intervaller, mens motoren er stoppet og værktoget frakoblet, og aldrig mens motoren korer.
11. Pabegynd og genoptag kun savningen, nar kæden bevæger sig med maksimal hastighed. Hvis kæden bevæger sig ved en langsommere hastighed, er der en større risiko for tilbageslag.
12. Skaer en stamme ad gangen.
13. Udvis stor forsigtighed ved genoptagning af savning i et gammelt savspor. Läs ribanslagene fast i træet, og lad kæden na fuld hastighed, før der fortsettes med savningen.
14. Forsog ikke at lave indstik.
15. Pas pa stammer, der flytter sig, aller andre krafter, der kan lukke savsporet og klemme aller falde ind i kaeden.

Sikkerhedsfunktioner ved tilbageslag

ADVARSEL: Folgende Funktioner er inkluderet pa din sav jælpeme at reducere faren for tilbageslag; dog vil sādanne Funktioner ikke fjerne denen farlige reaktion fuldstændigt. Som bruger af en kædesav bør du ikke kun stole pa sikkerhedsanordninger. Du skal folge alle sikkerhedsforanstaltninger, anvisninger og vedligeholdelse i denne vejledning for at hjælpeme med at undgå tilbageslag og andre kærfter, som kan resultere i alvorlig persönskade.

• Sværd med reduceret tilbageslag, der har en spids med en lille radius, som reducerer størrelsen af farezonen for tilbageslag på sværdspiden. Et sværd med reduceret tilbageslag er et

Dansk

sværd, som har vist sig at reducere antallet og styrken af tilbageslag, nar det er afprevet i overensstemmelse med sikkerhedskrav for elektriske kædesave.

Kae med lavit bilageslag, der er udformet med en kontureret dybdemaler og et beskytttesesled, der afleder tilageslagskraft og lader trea kore gradvist ind i skaret.
- Betjen ikke kædesaven, mens du befinder dig i et træ, på en stige, på et stillads eller fra en ustabil overflade.
- Hold kun fast i værktøjet pa de isolerede handtagsflader under udførelse af arbejdet, hvor saveværktøjet kan berøre skjulte leninger. Hvis detkommen i kontakt med en strømforende ledning, kan nogle blotlagte metaldele pa det elektriske værktøj gores strømforende og give stød til brugeren.
- Forsøg ikke anvendelser, du ikke har kapacitet til eller erfaring med. Læs og forstå alle anvisningerne i denen jegledning fuldstændigt.
För du starter kædesaven, skal du sikre dig, at savkæden ikke er i kontakt med nogen genstand.
- Anvend/DDke kedesaven med den ene hand! Der kan opsta alvorlig personskade af operatoren, hjelpere ell er tilskuere som et resultat af betjening med den ene hand. En kedesav er kun beregnet til at blive anvendt med to hender.
- Hold handtagene tøre, rene og fri for olie erler smorelse.
- Lad der ikke ophobe sig snavs, rester eller savsmuld pa motoren eller uvdendige udluftningsventiler.
- Stop kædesaven, inden du lægger den fra dig.
- Skaer畸形 slyngplanter og/ell er sma undervækster.
Vær yderst forsigtig ved skæring af små kviste og unge træer, da det spinkle materiale kan gribe fat i savkæden og blive slynget mod dig eller skubbe dig ud af balance.

ADVARSEL: Nogle stovtyper skabt af elektrisk sibning, sming, boring og andre byggeaktivitet indeholder kemikalier kendl i staten Californien i USA for at forarsage kræft, fosterskader aller andre reproductive skader. Nogle eksempler på disse kemikalier er:

Din risiko for disse udsseltser varierer afhengigt af, hvor tit du foretager donne type arbejde. Sadan nedsaetter du risikoen for udsseltse for disse kemikalier: arbejd i et godt ventileret omrade, og arbejd med godkendt sikkerhedudstyr, sasom de stovmasker, der er specielt designet til at bortfiltrere mikroskopiske partikler.

• Undgå langvarig kontakt med støv fra elektrisk slabning, savning, boring og andre bygggeaktivitet. Bær beskyttelsesdragt og vask udsatte områder med sæbe og vand. Hvis du lader støv trænge ind i din mund, næse, øjne eller bliver ligende på din hud, kan fremme optagelse af skadelige kemikalier.

ADVARESL: Brug af dette værktøj kan generere og/eller stov, som kan medføre alvorlig øndedrætsskade aller,anden persorskade.

Navne og betegnelser på kædesave

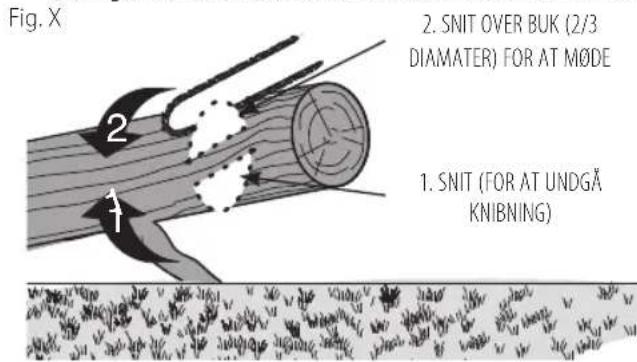

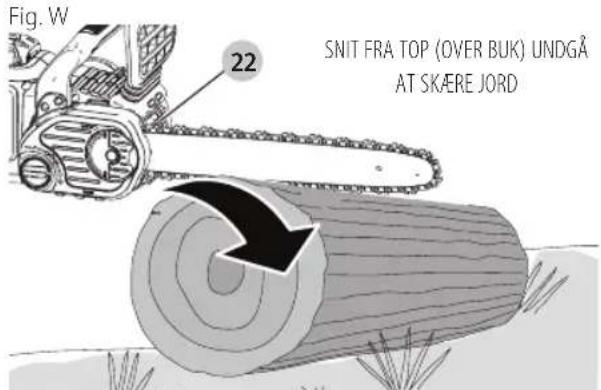

• Opskæring - Processen med at save et fældet træller en stamme på lungs.
• Motorbremse - En ented, der bruges til at stoppe savkaeden,\ nár udloseren slips.
• Kædesav-motorhoved - En kædesav uten savkæden og sværdet.
• Drivtandhjul aller tandhjul - Tanddelen, der driver savkaeden.

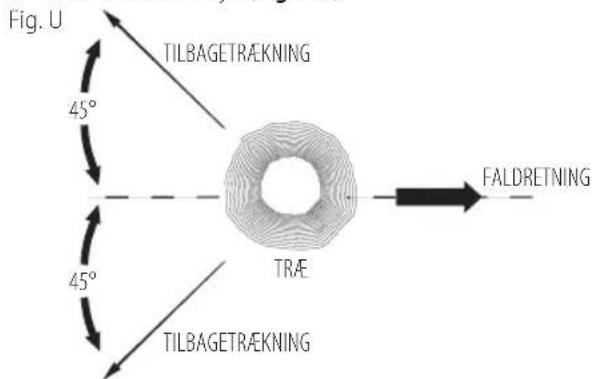

• Faelding - Processen med at fælde et tra.

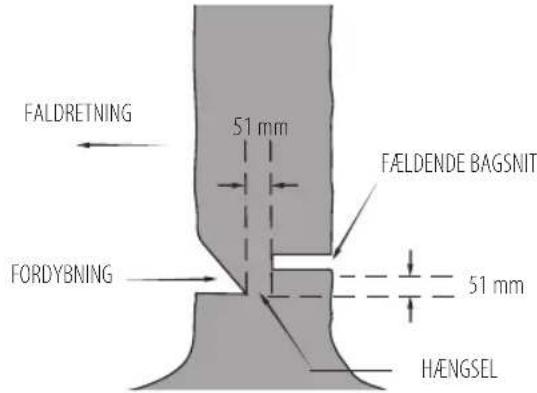

• Faeldende bagsnit - Det endelige snit i en traefeldning foretaget pa den modsatte side of treet fra forhugget.
• Forreste handtag - Stottehandtaget placeret ved aller mod forsiden af kædesaven.
• Skaerm til forreste handtag - En strukturel barriere mellem det forreste handtag af kædesaven og sverdet, typisk placeret tæt på handpositionen på det forreste handtag.
• Svaerd - En solid skinnestruktur, der understotter og forer savkaeden.
• Svaerstkede - Afskaermninq over svaerdet for at forhindretandkontakt, nar sav icibrug.
• Tilbageslag - Sverdets tilbage- eller opadgaende bevagelse, aller begge, der opstär, nar savkaeden nær spidsen af svardets overste omrade kommer i kontakt med en genstand, som f.eks. en stamme erer en gren,ller när treet lukkes omkring og kniber savkaeden under snittet.
• Tilbageslag, knob - Den hurtige tilbageskubning af saven, der kan opsta, nar traet Lukker sig sammen og kniber den beveegende savkaede i snittet langs toppen af svardet.
• Tilbageslag, roterende - Den hurtige opad- og tilbagegånde bevægelse af saven, som kan opsta, nar den bevægende savkæde nær den øverste del af sværdets spidskommen i kontakt med en genstand, som f.eks. en stamme eller gren.
• Afkvistning - Fjernelse af grene fra et faldet trea
• Kæde med lavt tilbageslag - En kæde, der reducicer krvene til tilbageslagsydelse. (när testet på en représentativ prove af kædesave.)
• Normal saveposition - De positioner, der patages ved udforelse af opskaerings- og fældesnit.
• Forhug - Et hug i et trae, der bestemmer i hvilken retning, traet falder.
• Bageste handtag - Stottehandtaget placeret ved aller modbagsiden af saven.
• Sværd med reduceret tilbageslag - Et sværd, som er blevet bevist til at reducere tilbageslag betydeligt.
• Reservesavkaede - En kae, der reducerer kravene til tilbageslagsydelse, nar den testes med specifikke kaesave.
• Savkaede - En kaedekreds med savtænder, der saver i treaet, og som drives af motoren og understotes af sverdet.
• Ribanslag - Ribberne anwendes ved faldning aller opskaering til at pivotere saven og bevare positionen under savning.
• Afbryder - Enenhed, som ved betjening vil udfore erler afbryde et elektrisk stromkredslob til kaedesavens motor.

• Afbryderforbindelse - Mekanismen, der sender bevagelse fra en udlaser til afbryderen.

• Afbryderspaerring - Et bevægeligt stop, der forbhindrer tatsächigtet betjening af afbryderen, indtil den aktiveres manuelt.

Tilsigtet anvendelse

Din DFWALT DCM565 kedesav er perfekt til beskæringsanvendelser og til at save stammer med en diameter pa op til 35 cm.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter: Horenedsaettelse.

Risiko for personskade som falg e af flyvende partikler.
Risiko for forbraending ved at rere ved tilbehør, der bliver varmt under betjening.
Risiko for personskade som folge af forlaenget brug.

Elektrisk sikkerhed

Den elektriske motor er konstrueret til bare en spænding. Kontroller altid, at batteripakken svarer til spændingen pa mærkepladen. Kontroller ogsa, at spændingen pa din oplader svarer til din el-netspænding.

Din DFWALT-oblader er dobbeltisoleret i overensstemmelse med EN60335.Derfor kraves der ingen jordledning.

Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fas gennem DEWALT's serviceorganisation.

Brug af forlangerledning

Der bør ici benyttes en forlaengerledning, medmindre det er absolut nodvendigt. Brug en godkendt forlaengerledning, der er egnet til stromforsyninger til din oplader (se Tekniske data). Den minimale lederstorrelse er 1mm^2 den maksimale langde er 30m

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

GEM DISSE INSTRUKTIONER

Opladere

DEWALT opladere kraver ingen justering og er designet til at vaere sa brugervenlige som muligt.

Vigtig sikkerhedsvejledning for alle batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere se Tekniske data).

F or du bruger opladeren, laes alle instruktioner og de sikkerhedsmaaessige afmaerkninger pa opladeren, batteripakken og produktet.

ADVARSEL: Risiko for chok. Lad/DDke nogen flydende vassner comme ind i opladeren.Det kan resultere i et elektrisk chok.

APARSEL:Vi anbefaler brug af en reststromsanordning uen reststromskapacitet pa 30mA erer minre.

FORSIGTIG: Risiko for brand. For at reducere risikoen for investelser, oplad kun DEWALT genopladelige batterier. Andre batterityper kan eksplodere og forarsage persorskader.

FORSIGTIG: Børn skal overvåges for at sikre, at de/DDke med udstyret.

BEMÄRK: Under bestemte forhold, när opladeren er tilsluttet til stromforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænetsit ståluld, aluminumsfolie ull anden koncentration af metalliske partikler skal holds pa afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, när der ikke er indsat en batteripakke. Tag stikket til opladeren ud for forsøg pa at rengore den.

• Forsog ALDRIG at oplade batteripakken med andere opladere end dem, der er omtalt iijke manual. Opladeren og batteripakken er specielt designet til at arbeje samples.
• Disse opladere er/DDKE beregnet til,anden brug end opladning of DEWALT genopladelige batterier. Al anden brug kan medfere risiko for brand, elektrisk chok ell livsfarlige elektriske stod.
• Udsæt ikke opladeren for regn eller sne.
• Træk i stikket i stedet for ledningen, narr opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket og ledningen.
• Sørg for at ledningen er placeret, sö den ikke bliver tradt på, snublet over eller på,anden måde bliver genstand for skader eller belastning.
• Anvend kun en forlaengerledning, nar det er absolut nodvendigt. Anvendelse af en ukorrekt forlaengerledning kan resultere risiko for brand, elektrisk chok ell livsfarlige elektriske std.
  Anbringijke noget oven pa opladen erer anbring opladenen pa et blodt underlag, der kan blokere ventilationshullerne og medfore for megen intern varme. Anbring opladenen pa afstand af alle varmekilder. Opladenen ventileres gennem huller i toppen og bunden af huset.
• Brug/DD: huis ledningen er stikket er beskadiget--fa dem omgående udskifet.
• Brug ikke opladeren, hvis den har fæt et HARDt slag, er blevet tabt eller blevet beskadiget på,anden vis. Tag den med til et autoriseret værksted.
• Demonté不同程度, tag den med til et autoriseret varksted, när service eller reparation er päkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stød eller brand.
  Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler erler lignende kvalificeret person for at forebygge enchver risiko.
• Tag stikket til opladeren ud af kontakten for forsog pa nogen form for rengaring. Dette vil reducere risikoen for

DANSK

elektrisk chok. Fjernelse af batteripakken vil/DDke reducere donne risiko.

Forsog ALDRIG at tilslutte 2 opladere til hinanden.
- Opladeren er designet til at kore pa standard 230V husholdningsström. Forsog ikke at bruge den med en,anden stromstyrke.Dette gælder ikke for opladere til koretøjer.

Opladning af et batteri (Fig. B)

1. Tilslut opladeren til en passende stikkontakt fbr batteripakken saettes i.
2. Indsæt batteripakken 7 i opladeren og kontrolér, at pakken sidder godt fast i opladeren. Det rode (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen er startet.
3. Nár opladningen er færdig, vil det blive angivet af den rode lampe, som vil lyse konstant på ON. Batteripakken er fuldt oplatet og kan nu anvendes eller kan afterlades i opladeren. Skub batteriets udloserknap 15 på batteripakken for at udtage batteripakken.

BEMÄRK: For at sikre maksimal ydeevne og levetid for li-lon batteripakker skal batteripakken lades helt op, før den anvendes forste gang.

Betjening af oplader

Se indikatorerne nedenfor for batteripakkens opladstatus.

Ladeindikatorer
oplader	- - - - -
fuldt opladet	- - - - -
forsinkelse ved varmt/koldt batteri×	- - - - -

• Det rode lys vil fortsaete med at blinke, men et gult indicatorlys vil blive tændt under denne handling. Nár batteriet har opnæt en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptage opladningsproceduren.

KoPpatible oplader(e) vil icke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at naege at lyse ell er ved at vise problem pakke ell oplader blinkmnonster.

BEMÄRK: Dette kan også betyde et problem med opladenen. Hvis opladenen angiver et problem, tag opladenen og batteripakken med hen til et autorisret servicecenter for at blive kontrolleret.

Varm/kold pakkeforsinkelse

Nar opladen sporer et batteri, der er for varmt aller for koldt, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har naet en passende temperatur. Opladen skifter derefter automatisk til pakkeopladningsfungtion. Denne Funktion sikrer maksimal batterilevetid.

En kold batteripakke vil oplade med en langsommere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningsbastighed, selvom batteriet varmer.

DCB118 opladeren er udstyret med en intern blaeser designet til at nedkole batteripakken. Blaeseren taendes automatisk, nar batteripakken traenger til at blive afkolet. Brug aldrig opladeren, hvis blaeseren icike virker correkt, ellher his vla blaeserabningerne er blokerede. Tillad ici at fremmedlegemer traenger ind i opladeren.

Elektronisk beskyttelsessystem

XR Li-lon værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmning eller dyb afladning.

Værktøjet vil automatisk slå fra, hvis det elektroniske beskytttesessystem aktiveres. Hvis dette sker, anbring li-ion batteriet på opladeren, indtil det er helt opladet.

Vaegmontering

Disse opladere er designet til montering pa en væg, eller til at sta oprejst pa et bord aller en arbejdsflade. Hvis vaegmontering anbring opladeren inden for rækkevidde af en stikkontakt og pa afstand af et hjørne uller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne pa væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4 mm langemed en skruehoveddiameter pa 7-9 mm, skrues ind i træ til en optimal dybde, der afterlader ca. 5,5 mm af skruen blotlagt. Ret hullerne pa bagsiden af opladeren ind after de blotlagte skruer og skru dem helt ind i hullerne.

Instruktioner om rengoring af opladenen

APARSEL: Risiko for chok. Tag stikket til opladeren kontakten for rengoring. Snavs og fedt kan fjernes fra det ydersiden af opladeren med en klud ellere en blod ikke-metalisk børste. Brug ikke vand eller andre rengaringsmidler. Lad aldrig øeske trænge ind iærktøj, og nedænk aldrig nogen del afærktøj i en øeske.

Batteripakke

Vigtig sikkerhedsvejledning for alle batteripakker

Sorg for at oplyse katalognummer og spending ved bestilling af nye batteripakker.

Batteripakken er ikke fuldt oplatet ved levering. Læs nedenstænde sikkerhedsvejledning, før batteripakke og oplatertages i brug. Følg derefter den beskrevne opladningsprocedure.

• Oplad ikke ellr brug batteriet ien eksplosionsfarlig atmospere, som f.eks. ved tilstedevarelsen af brandbare vasker, gasser ellr stov. Isætning eller udtagning af batteriet fra opladeren kan antænde stov erler dampe.

• Tving aldrig batteripakken ind i opladeren. Foretag seksen nogenændringer pa batteripakken, sa den kan passer ind i en/DDke kompatibel oplader, da batteripakken kan blive sprangt og kan medfore persorskader.
  Oplad kun batteripakker i DEWALTopladere.
  Sprojt IKKE pā den ell er nedsänk den i vand ell er andre væsker.

• Opbevar aller brug ikke værktøjet og batteripakken på steder, hvør temperaturen kan na op på overstige 40^ (104 F) (som f.eks..uden for skure aller metalbygninger om sommeren).

• Brænd ikke batteripakken, selv hvís den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i aben ild. Der dannes giffige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.
  Hvis batteriets indholdkommenikontaktmedHUDEN, skal omraretomgäende vaskes med mild saebe og vand. Hvis batterivaeske kommer i ojnene,lad vand labe over det abne oje i 15 minutter,ller indtil irritationen ophore.Hvis det er nodvendigt at soge laegehjelp,bestar batterielektrolytten af en blanding af flydende organiske carbonater og lithiumsalte.
• Indholdet af abnede battericeller kan forarsage Luftvejsiritation. Sorg for frisk luft. Sog lagegehjaelp, hvis symptomerne vedvarer.

ADVARSEL:Fare for forbendinger. Batterivaeske kan vendbrandbar, hvis den udsættes for gnister ell er aben ild.

ADVARSEL: Forsog aldrig at abne batteripakken. Hvis bapikken er revnet eller beskadiget, indsæt den化进程. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fæt et hård slag, er brevet tabt, kørt overEller blevet beskadiget pa anden vis (f.eks.stukket med en näl, slæt med en hammer, trædt p). Det kan medfore elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse.

ADVARSEL: Brandfare. Opbevar erler bær aldrig Tripakker, sa metalgenstande kan komme

i kontakt med udsatte batteriklemmer. Anbring for eksempel不解 batteripakker i forklaeder, lommer, værktogskasser,produktkasser, skuffer osv.med lose som, skruer, nogler osv.

FORSIGTIG: När det ikke er i brug, lægærktajet pa Sæn/pa en stabil overflade, hvör det ikke vil ælte

eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan let væltes.

Transport

ADVARSEL: Brandfare. Transport af batterier kan vis forarsage brand, hvis batteripolerne uforvarende kommer i kontakt med ledende materialer. Ved transport af batterier sorg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kanikonme ikontakt med dem og forarsage en kortslutning.

DEWALT batterier opfylder alle geldende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN's anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europaeiske konvention om international transport af farligt gods ad landevejen (ADR). Lithium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN's anbefalinger om tests og kriterier for transport af farligt gods.

I de feste tilfæde vil afsendelsen af en DEWALT batteripakke vare undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun vare forsendelser, der indeholder et litium-ion batteri med en energivurdering pa over 100 watt timer (wt), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt timeurdering markeret pa pakningen. Desuden pa grund af regulativers kompleksitet, anbefaler DEWALT, at man ikke sender litium-ion-batteripakker med luftfragt uanset watt timeurdering. Forsendelser af værktøj med batterier (combo saet) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt timeurdering ikke er højere end 100 watt timer.

Uanset om en forsendelse anses for at vare undtaget eller fuldt reguleret, er det speditorenes ansvar at radfore sig med de seneste regler for emballerings-, mærkningsog dokumentationskrav.

Ophysningerne i dette afsnit i vegledningen er givet i god tro og menes at vare korrekte pa det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt aller underforstaet. Det er købers ansvar at sikre, at vedkommenedes aktivitet er i overensstemmelse med de gaelende regulativer.

Transportfunktion: Nar daekslet er fastgjort til FLEXVOLT1batteriet, er batteriet i transportfunktion. Behold daekslet til forsendelse.

Under transportfunktionen er cellestrenge elektrisk afbrudt inde i pakken, og det resulterer i 3 batterier med en lavere watt time (Wh) ydelse i forhold til 1 batteri med en hjere watt timeydelse. Denne ogede mengde pa 3 batterier med den lavere watt timeydelse kan fritage pakken fra visse forsendelsesforordninger, der er batterier med hjere watt timer.

Eksempelvis kan transport
Wh ydelsen angive 3 x 36
Wh, hvilket betyder 3
batterier hver på 36 watt timer. Anwendelses Wh

Eksempel pã mærkning af anvendelses- og transportlabel

Use:108 Wh Transport:3x36 Wh

ydelsen kan angive 108 watt timer (forudsat 1 batteri).

Anbefalet opbevaring

1. Det bedste opbevaringssted er kolest og tort, hvor den ikke udsettes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og-liv skal du opbevare batteripakker ved stuetemperatur, när de ikke er i brug.
2. For langtids opbevaring anbefales det at opbevare en fuldt oplatet batteripakke et koltigt, tort sted uden for opladeren for optimale resultater.

BEMAERK: Batteripakker bor ici opbevares helt tomt for opladning. Batteripakken skal genoplades for brug.

Dansk

Maerkater pa oplader og batteripakke

Udover de piktogrammer, der anvendes i donne vegledning, kan mærkater på opladeren og batteripakken vise de folgende piktogrammer:

Batterity

DCM565 bruger et batteri pa 18 volt.

Disse batteripakker kan bruges: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547. Se Tekniske data for flere informationer.

Pakkens indhold

Pakken indeholder:

1 Kaedesav
1 Skede
1 Sværd 30 cm
1 Kaedesav
1 Svaerd 30 cm

Laesbrugsvejledningenforbrug.

SeTekniske data vedrørende opladningstid.

Berør aldrig kontaktflader med stromførende genstande.

Beskadigede batteripakker ma ikke oplades.

Mä ikke udsættes for vand.

Defekte ledninger skal udskiftes omgaardene.

Oplad kun mellem 4^ og 40^

Kun til indendørs drug.

Tag hensyn til miljoet ved bortskaffelse af batteripakken.

Opladkun DEWALT batteripakker med de specielle DEWALT opladere. Opladning af andre typier batteripakker end de specielle DEWALT batterier med en DEWALT oplader, kan fã dem til at sprenges aller fore til andre farlige situationer.

Destruerkke batteripakken.

ANVENDELSE (uden transportdaksel). Eksempel: Wh ydelsen angiver 108 Wh (1 batteri med 108 watt timer).
TRANSPORT (med indbygget transportdaksel). Eksempel: Wh ydelsen angiver 3 x 36 Wh (3 batterier pa 36 watt timer).

Disse batteripakker kan bruges: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547. Se Tekniske data for flere informationer.

Pakkens indhold

Pakken indeholder:

1 Kaepe 30 cm
1 betjeningsvejledning

INTET BATTERI OG INGEN OPLADER INKLUDERET

1 Li-lon batteripakke
1 Li-lon batterioplader

**Kun inkluderet med DCM565P1

• Kontroller for eventuelle skader på værktøj, dele og tilbehør, der kan�� opstået under transport.
• Tag dig tid til at læse denen vejledning grundigt og forsta den for betjening.

Mærkning pa værktøjet

Folgende piktogrammer er vist pa værktojet:

Laesbrugsvejledningen forbrug.

Baer horevem.

Brug ojeværn.

Efterlad den ikke regn.

Kontakt med spids kan fá sværdet til pludseligt at bevæge sig opad eller tilbage, hvilket kan forårsage alvorlig personskade.

Kontakt mellem sværdspidsen og en,anden genstand bør undgås.

Savkaedens rotationsretning.

Brug altid to haender ved betjening af kaedesaven.

Slä strommen fra. Tag batteriet ud af værktøjet, inden der foretages vedligeholdelse pa værktøjet.

Direktiv 2000/14/EC garanteret lydstyrke.

Datokodeposition

Datokoden, der ogsä inkluderer Produktionsåret, er tryk pa huset.

Eksempel:

2017 XX XX

Produktionsär

Beskrivelse (Fig. A)

ADVARSEL: Modificer aldrig elektrisk værktøj eller nogen eraf. Det kan medfrole materiale-ller persorskade.

1 Taend/sluk-kontakt
2 Startspaerregreb
3 Kaedebremse /forreste handskerm
4 Svaerd

5 Savkaede
6 Afdaekning af kaehehjulstand
7 Batteripakke
8 Laseknap til justering af svard
9 Kæd Españaendingsknap
10 Indikator for oliestand
11 Sværdskede
12 Bageste handtag
13 Forreste handtag
14 Batterihus
15 Batteriets udloserknap
16 Oliehette (vises/DD)

Tilsigtet anvendelse

Din kaedesav er designet til professionelle saveopgaver.

MA IkkE anvendes under vade forhold erler i naerheden af brændbare væsker erler gasser.

Denne kaedesaver en professionnel værktøjsmaskine.

LaD IkkE born comme i kontakt med værktoget. Overvågnir pakraevet, när uerfame brugere anvender dette værktogj.

• Dette produit er/DDke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel pa erfaringer, viden aller faerdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn ma aldrig afterlades alene med dette produit.

SAMLING OG JUSTERING

ADVARSEL: For at reducere risikoen for alvorlige kastelser, anbring forlens-/baglensknappen i startspaarreposition ell sla varktojet fra og frakobel batteripakken, for der foretages nogen justeringer, ell der af-/pamonteres tilbehor ell ekstraudstyr. Utilsigtet start kan medfore kvestelser.

ADVARSEL: Anvend kun DEWALT-batteripakker og.

Indsættelse og fjernelse af batteripakken fra værktøjet (Fig. C-E)

BEMERk: For de bedste resultater kontroller at batteripakken

7 er fuldt opladet.

Sādan installeres batteripakken i værktøjets

1. Batteripakken 7 skal udrettes ift. skinnerne inde i værktøjet (Fig.C).
2. Skub den ind i værktoget, indtil batteriet sidder godt fast og kontroller, at du hører læsen klikke pa plads.

Sādan fjernes batteripakken fra værktøjet

1. Tryk pa udloserknap 15 og trak batteripakken ud af værktjets handtag (Fig. D).
2. Isaet batteripakken i opladeren som beskrevet i opladerafsnittet i/DDnevejledning.

Nogle DEWALT batteripakker indeholder en brandstofmaler, som bestar af tre gronne LED lys, som angiver niveaet for den resterende opladning i batteripakken.

Du aktiverer brændstofmäleren ved at trykke pa og holde brændstofmälerknappen 17 nede. En kombination af de tre gronne LED lys vil lyse og angive niveaet for den resterende opladning. När niveaet for opladning i batteriet ligger under den brugbare granse, lyser brændstofmäleren ikke, og batteriet skal genoplades.

BEMAERk: Brændstofmäleren giver kun en indikation af den opladning, der resterer i batteripakken. Den angiver ikke værktøjets faktionalitet og er underlagt variation baseret på Produktkomponenter, temperatur og slutbrugeranvendelse.

SAMLING

Montering af sværdet og savkæden

(Fig. A, F-H, K)

FORSIGTIG: Skarp kæde. Bær altid beskyttelseshandsker indtering af kæden. Kæden er skarp, og man kan skære sig pa den, selv om den ikke kær.

ADVARSEL: Skarp roterende kæde. For at forhindre cuiyjet drift skal det sikres, at batteriet fjemes fra værktøjet, inden der foretages følgende handlinger. I modsat fald kan der opsta alvorlige persorskader.

Hvis savkaeden 5 og svardet 4 er pakket separati aesken. Kaeden skal fastgores til svardet, og begge dele skal fastgores til vaerktojskroppen.

Anbring saven pa en flad, fast overflade.
- Ryk lasegrebet op, og drej laseknappen til justering af sværd 8 mod uret, som vist på Figur F, for at fjerne afdækningen af kædehjulstand 6.
- Bær beskyttelseshandsker, og tag fat i savkæden 5, og tag den omkring sverdet 4, mens du sikrer dig, at taenderne vender i den rigtige retning (se figur K)
Sorg for, at kaeden er placeret korrekt i Åbningen omkring hele sværdet.
Anbring savkaeden omkring tandhjulet 18. Mens du flugter abningen pa sverdet med kaedespaendingsstiften 20 og bolten 19 pa bunden af værktjoet, som vist pa figur G.
Nar det er pä plads, skal sværdet holds stille og afdækningen af kædehjulstand 6 sættes pä plads. Sørg for, at værktøjsfri spændingsmonteringsbolthul pä afdækningen flugter med bolten 19 i hovedhuset. Ryk lasegrebet op, og drej laseknappen til justering af sværd 8 med uret, indtil den klikker, og løsn derefter knappen en hel omdrejning, sa savkaeden kan spændes korrekt.
- Drej kædespændingsknappen 9 med uret for at ogespændingen, som vist pa figur H. Sorg for, at savkaeden5 sidder tæt omkring sværdet 4. Spænd laseknappen tiljustering af sværd, indtil den klikker. Sværdet er fastgjort,after der høres tre klik. Der kraves ikke yderligere spænding.

Dansk

Justering af kædespænding (Fig. A, I)

FORSIGTIG: Skarp kæde. Bær altid beskyttelseshandsker vejmandtering af kæden. Kæden er skarp, og man kan skære sig på den, selv om den ikke kører.

APARSEL: Skarp roterende kæde. For at forbindre unigret drift skal det sikres, at batteriet fjernes fra经验和et, inden der foretages følgende handlinger. I modsat fald kan der opsta alvorlige personskader.

• Mens saven er på en flad, fast overflade, skal du kontrollere kædens 5 spænding. Spændingen er korrekt, nrå kæden smælder tilbage, after den er trukket 3 mm væk fra sværdet 4 med en let kraft fra pegefingeren og tommelfingeren, som vist på figur I. Der bør ikke vare nogen "sænkning" mellem sværdet og kæden på undersiden, som vist på figur I.
  For at justere savkedespændingen skal du rykke laseflappen op og rotere laseknappen til justering af svard 8 mod uret en hel omdrejning. Roter kedespændingsknappen 9 med uret, indtil kedespændingen er korrekt, som anvist herover.
• Stram/DDke kaden for kraftigt, da dette vil medfore kraftig slitage og afkorte sverdets og kaden levetid.
• När kædespaendingen er korrekt, skal laseknappen til justering af sværd spændes godt.

BEM/ERk: Laseknappen til justering af svard har et palspondingssystem. Afdakningen af kedehjulstand er fastgjort, after der hores tre klik. Der kraves)ydeyderligere spanding.

• När kæden er ny, skal strammingen kontrolleres ofte (efter batteriet er taget ud) under de forste 2 timers brug, da en ny kæde strækker sig en smule.

Udskifting af savkæden (Fig. A, K)

FORSIGTIG: Skarp kæde. Bær altid beskyttelseshandsker væmændtering af kæden. Kæden er skarp, og man kan skære sig på den, selv om den ikke kører.

APARSEL: Skarp roterende kæde. For at forhindre værjet drift skal det sikres, at batteriet fjernes fra værktøjet, inden der foretages følgende handleder. I modsat fald kan der opsta alvorlige personskader.

• Ryk laseflappen op og roter laseknappen til justering af svær 8 mod uret for at frigore kaedespending.
  Fjern afdakningen af kaedehjulstand 6, som beskvet i afsnittet Montering af svardet og savkaeden.
  Loftdenslidste savkaede 5ud af fordybningen i svaerdet4.
  Anbring den nye kæde i abningen af sværdet, mens du sørger for, at savtændere vender i den rigtige retning, ved at matche pilen pa kæden med grafikken pa afdækningen af kædehjulstand 6 vist pa figur K.
• Følg anvisningerne til Montering af sværdet og savkæden. Reservekæde og -sværd fãs i dit næmestre DWALT servicecenter.
• DCM565 kræver reservekæde # DWRC1200, servicedelnummer 90586162. Reservesværd 30 cm, servicedelnummer N507302.

Smoring af savkæden og sværdet (Fig. L)

Automatisk smoresystem

Denne kedesav er udstyret med et automatisk smoresystem, der holder savkaeden og sverdet smurt kontinuierligt. Indikatoren for oliestand 10 viser oliestanden i kedesaven. Hvis oliestanden er minded end en kvart fuld, skal du fjerne batteriet fra kedesaven og genfynde med den rette type olie. Tom altid olietanken after skering.

BEMÄRk: Brug en sværd- og kædeolie af høj kvalitet for korrekt smøring af kæde og svær. Som en midlertidig erstatting kan der anwendes en ikke-rensende motorolie med vægt SAE30. Det anbefales at bruge en vegetabilsk baseret sværd- og kædeolie ved beskæring af træer. Mineralske olier anbefales违法犯罪, da de kan beskadige træer. Brug aldrig spildolie eller meget tyk olie. Disse kan beskadige din kædesav.

Pafyldning af oliebeholderen

• Ryk lasegrebet ned, og skru oliehaeten en kwart omdrejning 16 mod uret, og tag den af. Fyld beholderen med den anbefalede sværd- og kædeolie, indtil oliestanden har næt toppen af indikatoren for oliestand 10.
  Sæt oliehaeten på ingen, og spænd den en kwart omdrejning med uret. Ryk lasegrebet op til dets laste position.
• Sluk ind imellem kædesaven, og kontroller indikatoren for oliestand for at sikre, at sværdet og kæden fär tilstrækkelig olie.

Transport af sav (Fig. A, M)

Fjern altid batteriet fra værktog og daek sverdet 4 med skeden 11 (Figur M), nar saven transporteres.
Aktiver kaedebremsen ved at skubbe kaedebremse / forrestehandskaerm 3 fremad.

BETJENING

Brugsvejledning

ADNARSEL: Overhold altid sikkerhedsvejledningen og de ande regler.

ADVARSEL: For at reducere risikoen for alvorlige kelselser, anbring forlens-/baglensknappen i startspaarreposition ell sla varktojet fra og frakobel batteripakken, for der foretages nogen justeringer, ell der af-/pamonteres tilbehor ell ekstraudstyr. Utilsigtet start kan medfore kvestelser.

ADVARSEL: For at reducere risikoen for alvorlig plasiskade skal du ALTID holde godt fast i tilfelaide af en pludselig reaktion.

Det er不同程度 at placere den venstre hand pa det forreste handtag 13 og den hore hand pa baghandtaget 12 for correkt handposition

Betjening af kædesaven (Fig. A, N-0)

AYARSEL: Læs og forsta alle instruktioner. Manglende eroldelse af alle nedenstaende instruktioner kan medfere elektrisk stød, brand og/eller alvorlig personskade.

• Beskyt mod tilbageslag, som kan resultere i alvorlig personskade ell erdsfald. Se Vigtige sikkerhedsanvisninger Beskyt mod tilbageslag for at undgå risikoen for tilbageslag.
• Undliad at række for langt. Skær ilkke over brysthøjde. Sørg for at have fast fodfaeste. Hold fddderne adskilt. Fordel din vægt jævnt på begge fddder.
• Brug et fast greb med din venstre hand pa det forreste handtag 13 og din hore hand pa det bageste handtag 12, sa din krop er til venstre for sverdet.
• Hold/DDesaven i den forreste handskaerm/ kedebremsen 3. Hold albuena for venstre arm last, sa den venstre arm er lige, for at modsta et tilbageslag.

ADVAREL: Brug aldrig et krydshandet greb (venstre pa det bageste handtag og den hore hand pa det forreste handtag).

ARARSEL:Lad aldrig nogen del af din krop vaere i linje under bejening of kaedesaven.

Den ma aldrig bruges i et trae, i en kluntet position ell er pa en stige erer anden ustabil overflade. Du kan miste kontrl over saven, hvilket kan forarsage alvorlig personskade.
- Hold saven i gang ved fuld hastighed hele tiden, mens du saver.
- Lad kaeden save for dig. Udov kun let tryk. Læg seks pres pa kaedesaven ved enden af snittet.

ADVAREL: När den ikke er i brug, skal kædebremsen.
vare aktiveret, og batteriet fjernet.

Taend/slukkontakt

Vær altid sikker på dit fodfæste, og grib kædesaven godt med begge hænder, mens tommelfingeren og de andre fingre omkranser begge handtag.

For at taende enheden skal du sorge for, at kaebebremsen ikke er aktiveret. Skub startspaerregrebet 2, der vises i figur N, og klem udlserkontakten 1. När enheden körer, kan du slippe startspaerregrebet.

For at holde enheden i gang skal du blive ved med at klemme udloseren. Slip udloseren for at slukke for eheden.

BEMÄRK: Hvis der bruges for meget kraft under et sinit, slukkes saven. For at genstarte saven skal du slippe udloserkontakten 1, inden saven genstarter. Begynd igen snittet, donne gang med lidt mindre kraft. Lad saven save i sit eget tempo.

APARSEL: Forsag aldrig at lase en Kontakt i positionen ON (Tænd).

Indstilling af kædebremsen

Din kaedesav er udstyret med et motorkaedebremsesystem, som stopper kaeden hurtigt i tilfaelde af tilbageslag.

Fjern batteriet fra værktøjet.

For at aktivere kaedebremsen skal du skubbe kaedebremsen / den forreste handskaern 3 fremad, indtil den klikker fast.
- Træk kædebremsen / den forreste händskærm 3 mod det forreste händtag 13 ind i den "indstillede" position, som vist på figur O.
Værktoget er nu klartilbrug.

BEMÄRK: I tilfæle de at tilbageslagkommen din venstrehand i Kontakt med forsideskærmen og skubber den fremad mod arbejdsemnet. Dette stopper værktøjet.

Test af kaedebremsen

Test kaebebremsen inden hv er anvendelse for at sikre, at den fungerer korrekt.

Anbring værktjotet pa en flad, fast overflade. Sorg for, at kaedesaven 5 er væk fra jorden.
- Tag doit fat i værktøjet med begge hænder, og taend for kædesaven.
- Drej venstre hand fremad omkring det forreste händtag 13, sā bagsiden af handen roer ved kædebremsen / den forreste händskaern 3, og skub den fremad mod arbejdsemnet. Savkæden bør standse med det samme.

BEMAERK: Hvis saven ikke standser med det samme, skal du holde op med at bruge værktog og aflevere det pa et DEWALT-servicecenter i nærheden af dig.

ADVARSEL: Sorg for at indstille kaedebremsen iis savning.

Alminderige saveteknikker

(Fig. A, P, Q, U, V, W)

Faelding

Processen med at fælde et træ. Sørg for, at batteriet er helt opladet, inden du fælder et træ, sá du kan afslutte på enenkelt opladning. Fæld ikke traær ved kraftig vind.

ADVARSEL: Faelding kan resultere i personskade. Det bør ffores af en ovet person.

Der bør planægges en retrætesti, som bør ryddes after behov, inden savningen går i gang. Retraetestien bør strække sig tilbage og diagonalt med bagsiden af den forventede faldlinje. (Figur U)

• Inden feldningen starter, skal du tage hensyn til træets naturlige helfding, placeringen af større grene og vindretningen for at vurdere hvilken voj, træet falder i. Hay kiler (af træ, plastik eller aluminium) og en tung mukkert klar.

Dansk

• Forhug - Lav hugget 1/3 af traete's diameter, vinkelret med faldretningen. Lav det nederste vandrette forhug forst. Dette hjaelper med at undga at knobie enten savkaeden ell er svaerdet, nar det andet forhug laves (Figur V).
• Fældende bagsnit - Lav det fældende bagsnit mindst 51 mm hójere end det vandrette forhug. Hold det fældende bagsnit parallelt med det vandrette forhug. Lav det fældende bagsnit, sá der er nok træ tilbage til at fungere som et haengsel. Haengseltræet forhindrer træet i at sno sig og falde i den forkerte retning. Skær ikke gennem haengslet (Figur V).
  Nar faldesnittetkommen tæt pa hængslet,burde træet begynde at falde.Hvis der er risiko for,at træet ikke falder i den onskede retning,eller at det viper tilbage og binder savkæden, skal du holde op med at save, inden det faldende snit er faerdigt,og bruge kiler til at abne snittet og lade det falde langs den onskede faldlinje. Nar træet begynder at falde, skal du fjerne kædesaven fra snittet, stoppe motoren,trække kædesaven ned og derefter bruge den planlagte retraetesti.Pas pa faldende grene,og hold oje med dit fodfaeste.

Fig. V

Afkvistning

Fjernelse af grene fra et faldet trea. Ved afskaering af greene skares de nederste store grene ici, sa de kan holdestammen oppe fra jorden. Fjern de sma grene med et snit. Grene under spanding bora saves fra bunden af grenen modtoppen for at undga at binde kedesaven, som vist pa figur P. Trim grene fra den modsatte side, og hold traestammen moddig og saven. Skar aldrig med saven mellem benene, ellere mensdu sidder overskravs pa den gren, der kal skares.

Opskaering

ADVARSEL: Det anbefales, at forstegangsbrugere over sig parare save pa en savbuk.

Savning af et fældet træller en stamme pa lungs. Den mæde, du skal skære pa, afhænger af, hvordan stammen er understøttet. Brug en savbuk (Figur Q), när det er muligt.

Pabegynd altid et snit, nár kaeden beveeger sig med fuld hastighed.
Anbring den nederste spids 22 af kædesaven bag omraret af det indledende snit, som vist på figur W.

Tænd for kaedesaven, og drej derefter kaeden og sværdet.
ned i traet, mens spiden bruges som et haengsel.
Nár kaedesaven nár til en vinkel pa 45 grader, skal kaedesaven igen nivelleres, og trinene skal gentages, indtil du saver helt igennem.

Nar traet understottes hele vejen, skal du lave et snit fra toppen (oversnit), men undgata save i jorden, da dette hurtigt vil slove din sav.

• Figur X-Ved understands of den ene ende, skaer forst 1/3 af diameteren fa undersiden (undersnit). Lav derefter det endelige smit ved at save fra oven for at mode det forste smit.

• Pä en hældning skal du altid stå pa den opadgænde side af stammen. Ved "gennemsavning" skal du for at bevare fuld kontrol reducere savetrykket nær slutningen af snittet uden at lösne grebet pa kædesavens handtag. Lad/DDke kæden komme i kontakt med jorden. När snittet er færdigt, skal du ventsa, at savkæden stopper, inden du bevæger kædesaven. Stop altid motoren, for du gär fra snit til snit.

PLEJE OG VEDLIGEHOLDELS

Brug kun en mild sæbe og en fugtig klud til rengöring af værktøjet. Brug ikke oplosningsmidler til at rengøré savens plastikhus. Lad aldrig væske trænge ind i værktøjet, og nedsaenk aldrig nogen del af værktøjet i en væske.

VIGTIG: Af hensyn til produktets SIKKERHED og PÄLIDELIGHED bør reparationer, vedligeholdelse og justering udføres af et autoriseret DeWALT-servicecenter, og der skal altid bruges identiske resededele.

Regelmæssig vedligeholdelse sikrer en lang effektiv levetid for din kædesav.

Kaege ogsvaerd

Efter nogle fā timers brug skal du fjerne afdækningen af kædehjulstand,sværdet og kæden og rengore dem grundigt med en blød børste. Sørg for, at smorehullet på sværdet er fri for rester. När slove kæder udskiftes med skarpe kæder, er det en god ide at ove dig pa at vende kædesværdet fra bund til top.

Skærpning af savkæde (Fig. R-T)

FORSIGTIG: Skarp kæde. Bær altid beskyttelseshandsker væmndtering af kæden. Kæden er skarp, og man kan skære sig på den, selv om den ikke kører.

ADVARESL: Skarp roterende kæde. For at forhindre et drift skal det sikres, at batteriet fjernes fra værktøjet, inden der foretages følgende handleder. I modsat fald kan der opsta alvorlige personskader.

BEMERk: Skarene bliver ojeblikeligt slove, hvis de berør er jorden ell er et som under savning.

For at fä den bedste ydeevne fra din kædesav er det vigtigt at holde taenderne pa kæden skarpe. Følg disse nyttige tips til korrekt skærpning af savkæde:

1. For at opnä de bedste resultater bør du bruge en fil pa 4,5 mm og en filholder erler en filvejleder til at skærpe din kæde. Dette sikrer, at du alto fár de rette skærpningsvinkler.
2. Anbring filholderen fladt pa den overste plade og dybdemaleren pa skaret.
3. Figur R-Hold den rette topplade 21 skaerpevinkellinje pa 30^ pa din filvejleder parallelt med din kae de (fil ved 60^ fra kae de set fra sider).
4. Skaerp forst skær pa den ene side af kaeden. Slib fra andersiden til ydersiden af hvert skær. Vend derefter din sav rundt, og gentag processen (2,3,4) for skær pa den,anden side af kaeden.

BEM/AERk: Brug en flad fil til at slide toppene af rivetaenderne (del af kaeled foran skaret), sa de er ca. 0,635 mm under skaespidserne, som vist pa figur s.

1. Figur T- Hold alle skaerlaengderne ens.
2. Hvis der er skader på toppladernes eller sidepladernes kromoverflade, skal du sslibe tilbage, indtil en sadan skade fjernes.

FORSIGTIG: Efter silbingen er skaret skarpt. Pas ekstra geet pa under donne proces.

BEMAERk: Hver gang kaeden skaerpes, mister den nogle af kvaliteterne for lav'tilbageslag, og der bør udvises ekstra

forsigtighed. Det anbefales, at en kæde ikke skærpes mere end fire gange.

Tilbehør

APARSEL: Brugen af/DDke-anbefalet tilbehør i denen veigening kan vare farlig.

Reservkæde og -sværd fæs i ditærømeste autoriserede DEWALT-servicecenter. Må kun bruges med sværd og kæde med lavt tilbageslag.

Tilgaengelige sveerd og kaeder til DCM565:

Svaerd: 30 cm servicedelnummer 90586162
Kae: 30 cm servicedelnummer N507302
- DT20676-QZ - 30 cm Oregon-kaepe 3/8" lav pro, .0430" / 1,1 mm (90PX045)
- DT20665-QZ - 30 cm Oregon svær od kaede 30cm kaede 3 / 8" lav pro, .043" / 1,1 mm (90PX045) & 30 cm sværd

VEDLIGEHOLDELS

Dit DEWALT-elværktj er beregnet til langvarig brug med minimal vedligeholdelse. Værktjets fortatte tilfredsstellende drift afhænger af korrekt vedligeholdelse og rengöring af værktjot.

APARSEL: For at reducere risikoen for alvorlige melser, anbring forlens-/baglensknappen i startspaarreposition ell sla varktojet fra og frakobel batteripakken, for der foretages nogen justeringer, ell der af-/pamonteres tilbehor ell ekStraudstyr. Utilsigtet start kan medfore kvestelser.

Der kan/DDfores service pOpladeren ell batteripakken.

Smoring

Se Smoring af savkaeden og svardet (Fig. L)

Rengoring

ADVARSEL: Blaes stov og snavs ud af hovedhuset med ut, lige sa snart der samler sig snavs i og omkring luftaftreakket. Bær godkendte beskyttelsesbriller og godkendt stovmaske ved udforelse af dette procedure.

ADVARSEL: Brug aldrig oplosningsmidler erer andre ge kemikalier til at rengore værktojets ikke-metaliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trønge ind i værktojet, og nedsænk aldrig nogen del af værktojet i væske.

Valgrit tilbehør

APARSEL: Da andet tilbehør end det, som stilles til aligned af DEWALT, jeg er afprovet med dette produit, kan det vaere farligt at bruge sändant tilbehør med dette

Dansk

værktoj. For at mindske risikoen for personskade, ma dette produkt kun anvendes med tilbehør, som anbefales af DFWALT.

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Miljøbeskyttelse

Genopladelig batteripakke

Dette batteri har en lang levetid, men skal udskiftes, när det\ ikke afgiver tilstrækkelig effekt ved opgaver, der før var lette at\ udføre. Ved afslutningen af batteriets rimelige levetid bortskaffes\ det på en miljøsikker MADE:

• Sørg for, at batteripakken er helt afladet og tag den derpå ud af værktøjet.
• Lithium-ion-celler er genanvendelige. Tag dem med til din forhandler ull den lokale genbrugsplads. De indsamlebe batteripakker vil blive genanvendt ellor correkt bortskaffet.

FEJLFINDING

Problem Løsning

Enheden vil\ ikke starte.	· Kontroller installationen af batteriet.
	· Kontroller kravene til opladning af batteriet.
	· Kontroller at startspærreknappen er trykkehl ned, før hovedudløseren bevæges.
Enhed lukkes ned i brug.	· Oplad batteri
	· Enhed bliver tvunget. Genstart og brug minde tryk.

Problem Løsning

Batteriet oplades ikke.	·Indsæt batteriet i opladeren, indtil det røde opladningslysændes. Oplad op til 8 timer, hvis batteri er helt afladet. ·Slut opladeren til en fungerende stikkontakt. Se Vigtige bemærkninger om opladning for flere detaljer. ·Kontroller strømstikket ved at tilslutte et apparat. ·Kontrolér for at se om kontakten er tilsluttet til en lyskontakt, som slår strømmen fra,ningar du slukker for lyset. ·Flyt opladeren og apparatet til en omgivende lufttemperatur på over 4,5 °C eller under 40,5 °C.
Sværdet/kæden er overophedet.	·Se afsnittet Justering af kædespænding. ·Se afsnittet Kædesmøring.
Kæden er løs. · Se afsnittet Justering af kædespænding.
Dårlig savekvalitet. · Se afsnittet Justering af kædespænding. BEMÆRk: For stor spænding færer til kraftigt slid og reduceret levetid af sværd og kæde. Smør inden hvert sinit. Se afsnittet Udskiftning af savkæden.
Enhed kører, men saver ikke.	·Kæden kan[vare] installereret baglæns. Se afsnit om installation og fjernelse af kæde.
Enhed smøres ikke. · Påfyld oliebeholder. ·Renssværd, tandhjul og aflækningen af kædehjulstand. Se afsnittet Pleje og vedligeholdelse.

18V-KETTENSÄGE

DCM565

D-65510 Idstein, Tyskland

12.12.2016

ADVARSEL: Les bruksanvisingen slick at skaderisikoen kan reduseres.

MERK: Angir en arbeidsmäte som ikke er relatert til persorskader, men som kan före til skader på utstyr hvis den ikke unngås.

fare for elektrisk stot.

brannfare.

1. Hold sagen med et fast grep. Hold motorsagen fast med begge hender när motoren er i gang. Sorg for at du holder godt fast i sagen, med tomler og fingrer rundt

Kompatable ladere vil elle lade en defekt batteripakke. Laderen vil indikere feilaktig batteripakke ved at den ici lyser, ell er ved a indikere blinkemnonster for problem pakke eller lader.

MERK: Dette kan ogsä tyde pa et problem med laderen.

Elektronisk beskyttesssystem

Sorg for à inkludere katalognummer og spenning nár du bestiller nye batteripakker.

Batteriet kommt ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruktene under for du bruker batteripakken og laderen. Folg deretter ladeprosedyrene som er beskrevet.

FORSIKTIG: När det ikke er i bruk plasser verktøyet den på en stabil overflate der det ikke skaper

Ikke lad skadede batteripakker.

Ike utsett for vann.

Fä byttet defekte ledninger omgående.

Lades kun mellom 4^ og 40^

Folgende piktogrammer vises på verktøyet:

ADVARSEL: Skarpt, bevegelig kije. For a forhindre uet start, skal du forsikre deg om at batteriet er fjernet fra verktoyet for du utforer de folgende handlingene. Hvis du ici gjor dette, kan det fore til alvorlig personskade.

Sagkjedet 5 og sverdet 4 pakkes separati esken. Kjeden ma festes til sverdet, og begge ma festes til verktoykroppen.

fra verktoyet for du utforer de folgende handlingene. Hvis du icke gjor ditte, kan det fore til alvorlig personskade.

Oljeniväindikatoren 10 viser nivæt av olje i motorsagen.
Hvis oljenivæt er mindre enn en fjerdedels full, skal du fjeme batteriet fra motorsagen og fylle pa med korrekt type olje. Du skal alltid tomme oljetanken när du er fertig med á kutte.

ADVARSEL: Du skal alltid ha pa kjedebremsen og viiene fjernet nar sagen ikke er i bruk.

På / Av bryter

Hold sikkert fotfeste og grip motorsagen med begge hender med tommelen og fingre rundt begge handtak.

For a skru pa encheten, vaer sikker pa at kjedebremsen icke er pa. Trykk ned lasespaken 2 vist i figur N, og trykk pa avtrekkerbryteren 1. Du kan slippe laseknappen när verktoyet er i gang.

For a holde verktoyet i gang ma du holde avtrekkeren inntrykket. For a sla av verktoyet, slipp avtrekkeren.

nORsk

Oppladbar batteripakke

Denne langtids batteripakken ma lades pa nytt nar den ilke lenger produserer nok strom til jobber som enkelt kinne utfores tidligere. Ta hensyn til miljoet nar batteripakken ma kasseres:

Batteriet lader ikke. Sett batteriet i laderen til det rodeladelyset lyser. Lad i opp til 8 timerdersom batteriet er helt utladet.

D-65S10, Idstein, Tyskland

12.12.2016
