DCM565 - Testere DEWALT - Ücretsiz kullanım kılavuzu

Ürün tipi	Akülü testere
Marka	DeWALT
Model	DCM565
Nominal gerilim	18 V DC
Pil türü	Li-İyon
Kılavuz ray uzunluğu	30 cm
Maksimum zincir hızı (boşta)	7,7 m/s
Maksimum kesme uzunluğu	26 cm
Yağ deposu kapasitesi	115 ml
Ağırlık (pil olmadan)	3,5 kg
Ses basıncı seviyesi (LpA)	76,5 dB(A)
Ses gücü seviyesi (LWA)	96,5 dB(A)
Titreşim emisyon değeri (ah)	3,5 m/s²
Titreşim belirsizliği (K)	1,5 m/s²
Uyumlu piller	DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547
Uyumlu şarj cihazları	DCB107, DCB113, DCB115, DCB118, DCB112, DCB119, DCB413, DCB547
Zincir freni	Evet, manuel
Otomatik yağlama	Evet
Elektronik koruma sistemi	Evet (aşırı yük, aşırı ısınma, tam deşarj koruması)
Yedek zincir	DWRC1200 (ref. 90586162) veya Oregon 90PX045
Yedek kılavuz ray	Ref. N507302 (30 cm)

Sık sorulan sorular - DCM565 DEWALT

DCM565 testere ile hangi pil kullanılmalıdır?

Yalnızca uyumlu DeWalt 18V Li-İyon piller kullanın: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546 veya DCB547. Asla başka piller kullanmayın.

Zincir ve kılavuz ray nasıl takılır?

Pili çıkarın. Kilitleme kolunu kaldırın, ayar düğmesini saat yönünün tersine çevirin ve zincir dişli kapağını çıkarın. Zinciri rayın etrafına dönüş yönüne (ok) dikkat ederek yerleştirin, ardından tüm düzeneği dişli ve pime yerleştirin. Zincir dişli kapağını geri takın, düğmeyi tıklayana kadar saat yönünde çevirin, ardından gerginlik ayar düğmesi ile sıkın. Sıkıca sıkın.

Zincir gerginliği nasıl ayarlanır?

Aleti kapatın ve pili çıkarın. Zincir, başparmak ve işaret parmağı arasında orta kuvvetle çekildiğinde kılavuzdan 3 mm ayrılabiliyorsa doğru gerginliktedir. Ayarlamak için kilitleme düğmesini gevşetin, gerginlik ayar düğmesini saat yönünde çevirerek sıkın, ardından kilidi tekrar kapatın. Yeni bir zincir ilk 2 saat boyunca sık sık kontrol edilmelidir.

Otomatik yağlama için hangi yağ kullanılmalıdır?

Kaliteli bir kılavuz ray ve zincir yağı kullanın. Geçici olarak SAE30 motor yağı kullanılabilir. Budama için bitkisel yağ tercih edin. Asla atık yağ veya çok kalın yağ kullanmayın. Depo kapasitesi 115 ml'dir.

Testere zinciri nasıl bileylenir?

4,5 mm yuvarlak eğe ve eğe kılavuzu kullanın. Bir taraftaki dişleri içten dışa doğru, üst plakada 30° açı koruyarak eğeleyin. Bir taraftaki tüm dişleri eğeledikten sonra testereyi ters çevirin ve tekrarlayın. Derinlik ayarlayıcıları, uçların 0,635 mm altına eğelenmelidir. Dört defadan fazla bileylemeyin.

Testere çalışmazsa ne yapmalıyım?

Pilin doğru takıldığından ve şarjlı olduğundan emin olun. Zincir freninin devre dışı olduğundan emin olun (ön kapağı tutamağa doğru çekin). Tetiğe basmadan önce kilitleme kolunu tamamen itin. Sorun devam ederse pili bir şarj cihazında test edin.

Zincir freni nasıl test edilir?

Her kullanımdan önce testereyi çalıştırın, ardından sol elinizin tersiyle ön kapağı ileri doğru itin. Zincir anında durmalıdır. Durmazsa aleti kullanmayın ve bir DeWalt servis merkezine götürün.

Ellerin doğru pozisyonu nedir?

Ön tutamağı sol elinizle, arka tutamağı sağ elinizle tutun. Asla elleri değiştirmeyin. Geri tepmelere karşı direnmek için sol kolunuzu kilitli tutun. Vücudunuzun hiçbir kısmını kılavuz rayın uzantısına koymayın.

Testere nasıl güvenli bir şekilde taşınır?

Pili her zaman çıkarın ve kılavuz rayına koruyucu kılıf takın. Ön kapağı ileri iterek zincir frenini etkinleştirin. Tutamaktan vücuttan uzakta taşıyın.

Kılavuz ray veya zincir aşırı ısınırsa ne yapmalıyım?

Zincir gerginliğini kontrol edin (ne çok gevşek ne çok sıkı olmalı). Yağ deposunun dolu olduğundan ve yağlamanın çalıştığından emin olun. Kılavuz rayı, dişliyi ve kapağı temizleyin. Kesme basıncını azaltın ve zincirin işi yapmasına izin verin.

KULLANIM KILAVUZU DCM565 DEWALT

Bir DEWALT aleti setiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik, DEWALT markasını profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline getirmiştir.

Teknik Özellikler

	DCM565
Voltaj V	DC	18
Akü tipi Li-lon
Çubuk Uzunluğu cm 30
Maksümum Zincir Hizi (yüksüz) m/s 7,7
Maksümum Kesme Uzunluğu cm 26
Yağ Kapasitesi ml 115
Ağırlik (akü hariç) kg 3,5

EN60745-2-13'e göre belirlenen toplam gürültü ve titreşim değerleri (üç yönün vektör toplamı):

LPA (ses basinci 若要	76,5
LWA (akustik Güç 若要	dB(A)	96,5
K (akustik Güçü belirizliği)	dB(A)	3,0
Titresim emisyondehyerh)=	m/s2	3,5
Belirizlik K=m/s	2	1,5

Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN60745'te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi için kullanılabilir.

Uyarı: Belirtilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde artırabilir.

Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerini düzenleyin.

AT Uygunluk Beyanı

Makine Direktifi

18V Zincirli testere DCM565

DEWALT, Teknik Özellikler bölümünde açıklanan bu ürünlerin aşağıda belirtilen yönergelere uygun olduğunu beyan eder: 2006/42/AT, EN60745-1:2009+A11:2010, EN60745-2-13:2009+A1:2010.

2000/14/EC, Ek V DEKRA Certification B.V., Meander 1051 / P.O. Box 5185 6825 MJ ARNHEM / 6802 ED

ARNHEM

Netherlands

Onaylanmış Kuruluş ID No.: 0344

L_FA (ölçülen ses şiddeti) 76,5 dB(A) L_WA (garanti edilen ses şiddeti) 100 dB(A)

Bu ürünler aynı zamanda 2014/30/EU ile 2011/65/EU numaralı yönetmeliklere de uygundur. Daha ayrıntılı bilgi için, lütfen aşağıdaki adresten DEWALT ile temas kurun veya kılavuzun arka kapağına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

Markus Rompel

Mühendislik Direktörü

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğünün ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlike durumunu gösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

Aküler Şarj Aletleri Şarj Sürleri (Dakika)
Kat. # V	oc	Ah	Ağırlikkg	DCB107	DCB113	DCB115	DCB118	DCB112	DCB119
DCB547	18/54	3,0/9,0	1,25	420	220	140	85	140	X
DCB546	18/54	2,0/6,0	1,05	270	140	90	60	90	X
DCB497	36	7,5	1,92	X	X	X	X	X	150
DCB496	36	6,0	1,88	X	X	X	X	X	120
DCB181	18	1,5	0,35	70	35	22	22	22	45
DCB182	18	4,0	0,61	185	100	60	60	60	120
DCB183/8	18	2,0	0,40	90	50	30	30	30	60
DCB184/8	18	5,0	0,62	240	120	75	75	75	150
DCB185	18	1,3	0,35	60	30	22	22	22	X

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

çarpma riskini belirtir.

riskini belirtir.

Elektrikli El Aletleri İçin Genel Güvenlik Talimatları

Tüm güvenlik uyarılarını ve talimatlarını

okuyun. Bu talimatların herhangi birisine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma riskine neden olabilir.

TÜM UYARI VE GÜVENLİK TALİMATLARINI İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyarılarda yer alan "elektrikli alet" terimi, şebeke elektriğiyle (kablolu) veya akü/pil (şarjlı) ile çalışan elektrikli aletinizi ifade etmektedir.

1) Çalışma Alanının Güvenliği

a) Çalışma alanını temiz ve aydınlık tutun. Dağınık ve karanlık alanlar kazaya davetiye çıkarır. b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkarır. c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağıtıcı şeyler kontrolü kaybetmenize neden olabilir.

2) Elektrik Güvenliği

a) Elektrikli aletlerin fişleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltacaktır. b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından

kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.

c) Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskini artıracaktır. d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, sallamayın veya prizden çıkarmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini artırır. e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır. f) Eğer bir elektrikli aleti nemli bir bölgede çalıştırmak zorunluysa, bir artık akım cihazı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

3) Kişisel Güvenlik

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir. b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır. c) İstemsiz çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düğme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkarır.

d) Elektrikli aleti açmadan önce tüm ayar anahtarlarını çıkarın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir. e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır. f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir. g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması toza ilişkin tehlikeleri azaltabilir.

4) Elektrikli Aletlerin Kullanımı ve Bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır. b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir. c) Herhangi bir ayarlama, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya aküyü aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır. d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir. e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatasını ve tutuklukları, parçalardaki kırılmaları ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır. f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.

5) Şarjlı Aletlerin Kullanımı ve Bakımı

a) Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü tipine uygun bir şarj cihazı başka

tipte bir aküyü şarj etmek için kullanıldığında yangın riski yaratabilir.

b) Elektrikli aletleri yalnızca özel olarak tanımlanmış akülerle kullanın. Başka akülerin kullanılması yaralanma ve yangın riskine yol açabilir. c) Akü kullanımda değilken, ataç, bozuk para, anahtar, çivi, vida veya terminaller arasında kontağa neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü terminallerinin birbirine kısa devre yapılması yanıklara veya yangına neden olabilir. d) Uygun olmayan koşullarda, akü sıvı sızıntısı yapabilir; sıvıya temas etmekten kaçının. Kazara temas etmeniz halinde suyla yıkayın. Sıvı, gözlerinize temas ederse, ayrıca bir doktora başvurun. Aküden sıvı sızması tahrişe veya yanıklara neden olabilir.

6) Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.

İlave Zincirli Testere Güvenlik Uyarıları

U: Zincirli testereler için ek güvenlik uyarıları.

Zincirli testere çalışırken vücudunuzun tüm uzuvlarını testereden uzakta tutun. Zincirli testereyi çalıştırmadan önce testerenin herhangi bir şeye temas etmediğinden emin olun. Zincirli testereleri çalıştırırken bir anlık dikkatsizlik vücudunuz veya elbiselerinizin testereye takılmasına neden olabilir. Zincirli testereyi daima sağ el arka tutma yeri üzerinde ve sol el ise ön tutma yeri üzerinde olacak şekilde tutun. Zincirli testerenin bunun tersi bir el konumunda tutulması yaralanma riskini artırabilir ve kesinlikle yapılmamalıdır. Zincirli testere kendi görünmez kablosuna temas edebileceğinden, elektrikli aleti yalnızca izolasyonlu tutma yerinden tutun. "İletken" bir kablo ile temas eden zincirli testere, elektrikli aletin metal parçalarını "iletken" hale getirerek kullanıcıya elektrik çarpmasına yol açabilir. Güvenlik gözlükleri ve kulak koruması kullanın. Başkollar, bacak ve ayaklar için ilave koruma ekipmanları önerilir. Uygun koruyucu kıyafetler uçuşan partiküller veya kazara zincirli testereyle temas edilmesi nedeniyle yaralanma riskini azaltır. - Bir zincirli testereyi ağaç üzerinde çalıştırmayın. Bir zincirli testerenin ağaç üzerinde çalıştırılması yaralanmaya neden olabilir. - Daima sağlam ve dengeli basın ve zincirli testereyi sabit, güvenli ve dengeli bir zemindeyken çalıştırın. Merdivenler gibi stabil olmayan veya kaygan yüzeyler dengeyi ve zincirli testere kontrolünü kaybetmeye neden olabilir. Gerilmiş bir dalı keserken, geri tepmeye karşı dikkatli olun. Ahşap dokularındaki gerilim serbest kaldığında, yay yüklü parça operatöre çarpabilir ve/veya zincirli testerenin kontrolünün kaybedilmesine neden olabilir.

Türkçe

• Çalılık ve taze fidanları keserken son derece dikkatli olun. İnce malzeme zincirli testereyi kavrayabilir ve kırbaç etkisiyle çarpabilir veya dengenizi bozabilir. Zincirli testereyi daima ön tutma yerinden tutarak çalışmaz vaziyette ve vücudunuzdan uzakta taşıyın. Zincirli testereyi taşırken veya saklarken daima kılavuz çubuk kılıfını takın. Zincirli testerenin çalışmasına izin verilmesi hareketli zincirli testereye yanlışlıkla temas etme riskini azaltacaktır.
• Yanlama, zincir germe ve aksesuar değiştirme talimatlarını izleyin. Yanlış gerilen veya yağlanan zincir kırılabilir ve geri tepme riskini artırabilir.
• Tutma saplarını kuru, temiz, yağsız ve gressiz tutun. Gresli, yağlı tutamaklar kaygandır ve kontrolü kaybetmenize neden olabilir.
• Sadece ahşap kesin. Zincirli testereyi tasarlandığı amaç dışında amaçlar için kullanmayın. Örneğin; zincirli testereyi plastik, duvar inşaat veya ahşap olmayan inşaat malzemelerini kesmek için kullanmayın. Zincirli testerenin öngörülenler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.

Geri Tepmenin Nedenleri ve Önlenmesi:

Geri tepme, kılavuz çubuğun burnunun veya ucunun nesneye değdiği veya ahşabın sıkışarak zincirli testerenin takılmasına neden olduğu durumlarda görülebilir.

Bazı durumlarda uç kısmın teması ani bir ters tepkiye neden olabilir ve kılavuz çubuk operatöre doğru yukarı ve geri tepebilir. Zincirli testerenin, kılavuz çubuğun üst kısmında sıkışması, çubuğu hızla bir şekilde operatöre doğru geri tepebilir. Bu tepkilerden herhangi biri testerenin kontrolünü kaybetmenize ve ciddi yaralanmaya neden olabilir. Sadece testerenizde dahili olarak bulunan güvenlik düzeneklerine güvenmeyin. Zincirli testere kullanıcısı olarak, kesme işlerinizi kaza veya yaralanmaya karşı korumak için çeşitli önlemler alın. Geri tepme, aletin yanlış kullanılmasından ve/veya hatalı kullanma prosedür veya şartlarından kaynaklanır ve aşağıda verilen uygun tedbirler alınarak önlenebilir:

• Başparmaklar ve parmaklar zincirli testere tutamaklarını sağlam kavrayacak ve her iki eliniz testere üzerinde olacak bir şekilde tutun, gövdenizin pozisyonunu ve kolunuzu ayarlayarak tepme gücüne karşı tedbir alın. Geri tepme gücü, doğru önlemler alınırsa operatör tarafından kontrol edilebilir. Zincirli testereyi elinizden bırakmayın. Zorla uzanmaya çalışmayın ve omuz yüksekliği üstünde kesim yapmayın. Operatörün yardımı için yanlışlıkla temas etmesini önler ve beklenmeyen durumlarda zincirli testerenin daha iyi kontrolüne imkan tanır.
• Sadece üretici tarafından belirtilen yedek çubuk ve zincirler kullanın. Yanlış yedek çubuk ve zincirler, zincirin kırılmasına ve/veya geri tepmeye neden olabilir. Zincirli testere için üreticinin bileyleme ve bakım talimatlarına uyun. Derinlik göstergesi yüksekliğini azaltmak, geri tepme riskini artırır.

Geri Tepme Riskini En Aza İndirmek için Aşağıdaki Önlemler Alınmalıdır:

1. Tutma yerini sıkı kavrayın. Zincirli testereyi motor çalışırken her iki elinizle sıkıca kavrayarak tutun. Başparmaklar ve parmaklar zincirli testere tutamaklarını sağlam kavrayacak şekilde tutun. Zincirli testere, çubuğun alt kenarında kesim yaparken ileri itilirken çubuğun üst kenarı boyunca kesim yaparken geri doğru itilir.
2. Uzanması zor yerlerde kullanmayın.
3. Daima sağlam ve dengeli basın.
4. Kılavuz çubuğun burnunun bir kütüğe, dala, yere veya diğer nesnelere temas etmesine izin vermeyin.
5. Omuz yüksekliği üstünde kesim yapmayın.
6. Düşük geri tepmeli zincir ve azaltılmış geri tepmeli kılavuz çubuklar gibi geri tepme riskini azaltan düzenekleri kullanın.
7. Yalnızca üretici tarafından belirtilen veya eşdeğeri yedek çubuklar ve zincirler kullanın.
8. Hareketli zincirin kılavuz çubuğun ucunda herhangi bir nesneye temas etmesine izin vermeyin.
9. Çalışma alanında diğer ağaçlar, kayalar, çitler, ağaç kökleri vb. gibi engelleyici nesneler bulundurmayın. Belirli bir kütük veya dal keserken zincirli testerenizin temas edebileceği herhangi bir engeli kaldırın veya önleyin.
10. Zincirli testerenin keskin ve doğru gerginlikte kalmasını sağlayın. Gevşek veya körelmiş zincirler geri tepme riskini artırabilir. Gerginliği kesinlikle motor çalışırken değil, daima motor durmuş ve fişi çekilmiş şekilde düzenli aralıklarla kontrol edin.
11. Kesme işlemine sadece zincir tam hızla hareket ederken başlayın ve devam edin. Zincir daha düşük bir hızla hareket ederse geri tepme ihtimali büyük oranda artar.
12. Tek seferde sadece bir kütük kesin.
13. Önceden yapılmış bir kesim üzerinde yeniden kesim yaparken çok dikkatli olun. Destekli durdurucuları ahşaba yerleştirin ve kesme işlemine devam etmeden önce zincirin tam hıza ulaşmasını sağlayın.
14. Daldırarak kesimler veya delik açarak kesimler yapmaya çalışmayın.
15. Bir kesimi kapatarak sıkışmaya neden olabilecek veya zincirin üzerine düşebilecek şekilde kayan kütükler veya diğer güçlere dikkat edin.

Geri Tepmeye Karşı Güvenlik Önlemleri

UYARI: Her ne kadar bu önlemler tehlikeli durumu tamamen ortadan kaldırmasa da geri tepme tehlikesini azaltmak için testerenize aşağıdaki özellikler dahil edilmiştir. Bir zincirli testere kullanıcısı olarak sadece güvenlik düzeneklerine güvenmeyin. Ciddi yaralanmaya neden olabilecek geri tepme ve diğer güçleri önlemek için bu kılavuzda belirtilen tüm güvenlik önlemleri, talimatlar ve bakım önerilerine uyun.

• Geri tepme tehlike bölgesinin büyüklüğünü kılavuz çubuğun ucuyla sınırlandıracak şekilde küçük yan çaplı bir uca sahip olarak tasarlanmış Azaltılmış Geri Tepmeli Kılavuz Çubuk.

Azaltılmış geri tepmeli kılavuz çubuk, elektrikli zincirli testereler için geçerli güvenlik gereklilikleri uyarınca test edildiğinde geri tepme sayısı ve şiddetini belirgin düzeyde azaltan önlemlerden biridir.

Düşük Geri Tepmeli Zincir, geri tepme şiddetini başka yerlere yönelten ve ahşabın kademeli olarak kesiciye yöneltmeyi sağlayan hatları belirlenmiş bir derinlik ölçer ve siper bağlantısıyla tasarlanmıştır. Zincirli bir testereyi bir ağaç, merdiven, yapı iskelesi üzerinde veya düz olmayan zeminlerde çalıştırmayın. Kesme aletinin, gömülü elektrik kablolarına temas etmesine yol açabilecek durumlarda aleti izole edilmiş saplarından tutun. Elektrik akımı bulunan kablolarla temas halinde akım, aletin "iletken" metal parçaları üzerinden kullanıcıya "iletilerek" elektrik çarpmasına yol açacaktır. - Kapasitenizi veya deneyiminizi aşan işlemleri yapmaya çalışmayın. Bu kılavuzda belirtilen tüm talimatları tam olarak okuyun ve anlayın. Zincirli testereyi çalıştırmadan önce testerenin herhangi bir nesneye temas etmediğinden emin olun. - Bir zincirli testereyi tek elle çalıştırmayın! Tek elle çalıştırma operatör, yardımcılar veya yoldan geçenlerin ciddi yaralanmasına neden olabilir. Bir zincirli testere iki elle kullanım için tasarlanmıştır. - Tutamakları kuru, temiz veya üzerinde yağ bulunmadan muhafaza edin. - Motor üzerinde veya havalandırma deliklerinin dış kısmında kir, çöp veya ahşap parçaları bulunmasına izin vermeyin. Zincir testereyi ayarlamadan önce durdurmayın. Sarmaşık filizlerini ve/veya çalılıktan ufak dalları kesmeyin. Zincir testereye ince malzemeler takılabileceği, testere size doğru hareket edeceği veya dengenizi kaybetmenize neden olacağı için küçük boyutlu çalılık ve yeni fidanlar keserken ekstra dikkat gösterin.

UYARI: Elektrikli zımparalama, kesme, taşlama, delme gibi imalat işlemlerinin ortaya çıkardığı bazı tozlar kansere, doğum hatalarına veya diğer üreme sorunlarına neden olduğu Kaliforniya Eyaleti tarafından ortaya konulmuş kimyasallar içerir. Bu kimyasallardan bazıları:

• kurşun bazlı boyalardaki kurşun,
• tuğla ve çimentoda ve diğer duvar malzemelerinde bulunan kristalin silika ve
• kimyasal işleme tabi tutulmuş keresteden kaynaklanan arsenik ve krom.

Bunlara maruziyetinizden kaynaklanan risk, bu tip çalışmaları ne sıklıkla gerçekleştirdiğinize bağlı olarak değişir. Bu kimyasallara maruz kalmayı azaltmak için: iyi havalandırmalı yerlerde çalışın ve mikroskopik partikülleri sızdırmayacak şekilde özel tasarlanmış toz maskeleri gibi onaylı güvenlik ekipmanlarını kullanın.

• Elektrikli zımparalama, kesme, taşlama, delme ve diğer imalat işlemlerinin ortaya çıkardığı tozlarla uzun süreli temastan kaçının. Koruyucu giysiler giyin ve maruz kalan alanları sabun ve su ile yıkayın. Tozun ağzınıza ve gözlerinize girmesine veya cildiniz üzerinde birikmesine izin vermek zararlı kimyasalların emilmesine neden olabilir.

UYARI: Bu aletin kullanımı ciddi ve kalıcı solunum sistemi yaralanmalarına neden olabilecek toz üretip yayabilir.

Zincirli Testereyle İlgili İsimler ve Terimler

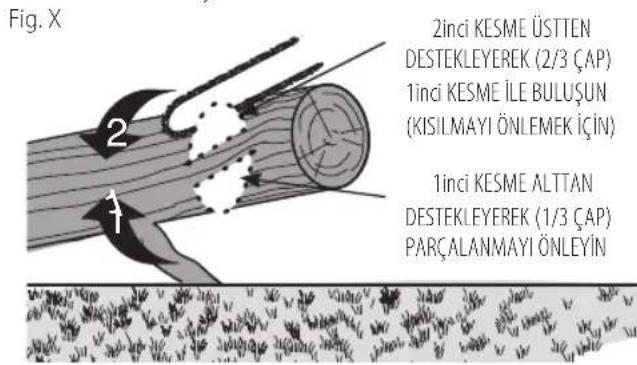

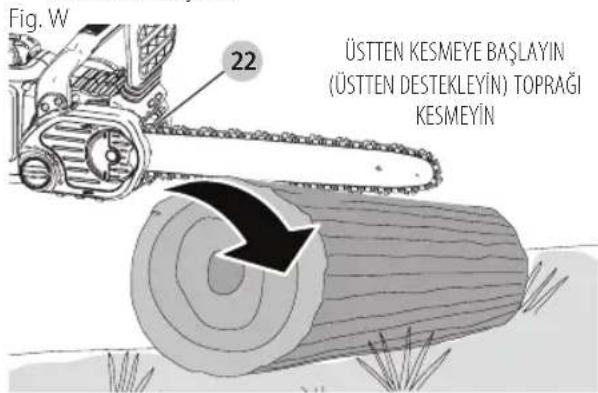

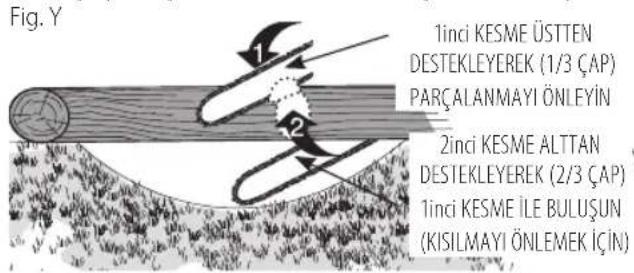

• Kütüklere ayırmak - Devrilmiş bir ağacı doğru kesme veya uzunlamasına parçalarına ayırma işlemi.
• Motor Freni - Tetik serbest bırakıldığında zincirli testereyi durdurmak için kullanılan bir cihaz. Zincirli Testere Güç Başlığı - Zincir ve kılavuz çubuk bulunmayan bir zincirli testere.
• Tahrik Zinciri veya Zincir Dişlisi - Testere zincirini tahrik eden dişli kısım.

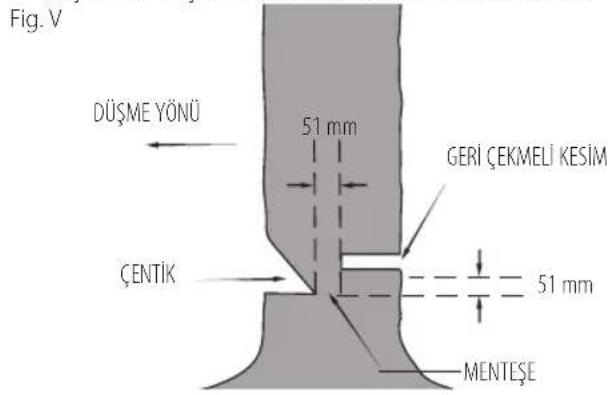

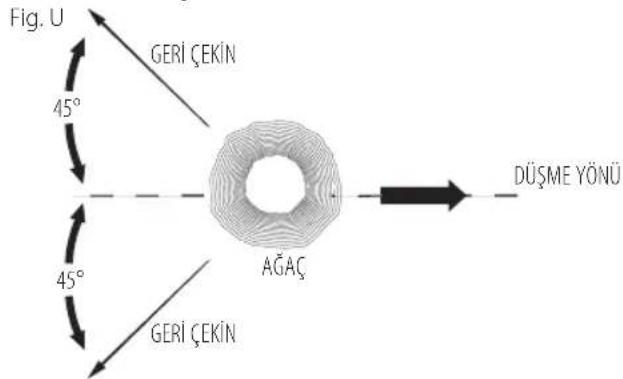

• Ağaç Devirmek - Bir ağacı kesip devirme işlemi. Devirme Amaçlı Ters Kesim - Çentik açma amaçlı kesimde ağacın ters tarafında yapılan ve ağacı devirmeyi hedefleyen nihai kesim.
• Ön Tutma Yeri - Zincirli testerenin ön tarafında veya o kısma doğru yer alan destek kolu.
• Ön El Koruyucusu - Bir zincirli testerenin ön tutma yeri ile kılavuz çubuk arasında yer alan ve genelde ön tutma yerindeki el koyma yerine yakın bulunan yapısal bir bariyer.
• Kılavuz Çubuk - Zincirli testereyi destekleyen ve yönlendiren sert kızaklı bir yapı.
• Kılavuz Çubuk Kılıfı - Testere kullanılmadığında diş temasını önlemek için kılavuz çubuk üzerine takılmış olan mahfaza.
• Geri Tepme - Zincirli testerenin, kılavuz çubuğun üst kısmının burun bölümünde yer alan bir kütük veya dal gibi herhangi bir nesne ile temas ettiğinde veya ahşabın sıkışarak zincirli testerenin takılmasına neden olduğunda kılavuz çubuğun geriye veya ileriye veya her iki yönde hareket etmesi.
• Geri Tepme, Sıkışma - Ahşabın sıkışması ve hareketli testere zincirinin kılavuz çubuğun üst kısmı boyunca sıkışmasına neden olduğunda ortaya çıkan testere geri tepmesi.
• Geri Tepme, Dairesel - Zincirli testerenin, kılavuz çubuğun uç kısmında yer alan bir kütük veya dal gibi herhangi bir nesne ile temas ettiğinde veya ahşabın sıkışarak zincirli testerenin takılmasına neden olduğunda kılavuz çubuğun geriye veya ileriye hızla hareketi.
• Dal Kesme - Devrilmiş bir ağaçtaki dalların kesilerek temizlenmesi.
• Düşük Geri Tepmeli Zincir - Geri tepme performans gereksinimlerini azaltan bir zincir. (Testere zincirlerinin temsili bir örneğinde test edildiğinde.)
• Normal Kesme Konumu - Kütüklere ayırma ve devirme amaçlı kesimler yaparken kullanılan konumlar.
• Çentik Açma Amaçlı Alttan Oyma - Ağaçta ağacın devrilmesini sağlayan bir çentik açma.
• Arka Tutma Yeri - Testerenin arka tarafında veya o kısma doğru yer alan destek kolu.
• Azaltılmış Geri Tepmeli Kılavuz Çubuk - Geri tepmeyi belirgin düzeyde azaltan bir kılavuz çubuk.
• Yedek Testere Zinciri - Belirli testere zincirleriyle test edildiğinde geri tepme performansını belirgin şekilde azaltan bir zincir.

Türkçe

• Testere Zinciri - Ahşap kesen, motor tarafından tahrik edilen ve kılavuz çubuk tarafından desteklenen kesme dişlerine sahip bir zincir halkası.
• Destekli Durdurucu - Ağacı keserek devirme veya kütüklere ayırma sırasında testerenin eksen üzerinde dönmesini sağlayan ve kesim sırasında pozisyonu koruyan destekler.
• Şalter - Çalıştırıldığında zincirli testerenin motoruna gelen elektrik güç devresini tamamlayan veya durduran bir düzenek. Şalter Bağlantısı - Hareketi bir tetikten şaltere ileten mekanizma.
• Şalter Kilidi - Manuel olarak durdurulana kadar şalterin istenmedik hareket etmesini önleyen hareketli bir durdurma mekanizması.

Kullanım Amacı

Kullandığınız DEWALT DCM585 Zincirli Testere budama işleri ve çapı 35 cm kütüklerin kesilmesi için idealdir.

Diğer Tehlikeler

Emniyet tedbirlerini düzenleyen yönetmeliğin uygulanmasına ve emniyet sağlayıcı aygıtların kullanılmasına rağmen, başka belirli risklerden kaçınılamaz. Bunlar:

Duyma bozukluğu. - Sıçrayan parçacıklardan kaynaklanan yaralanma riski. - Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi. - Uzun süreli kullanımdan kaynaklanan yaralanma riski.

Elektrik Güvenliği

Elektrik motoru, sadece tek bir gerilim ile çalışacak şekilde ayarlanmıştır. Her zaman akü voltajının aletin üretim etiketinde belirlenmiş değerlere uyup uymadığını kontrol edin. Aynı zamanda şarj cihazınızın voltajının ana şebeke voltajınızla aynı olduğundan emin olun.

DEWALT şarj cihazınız EN60335 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.

Güç kablosu hasarlıysa, DEWALT yetkili servisinden temin edilebilen özel olarak hazırlanmış bir kabloyla değiştirilmelidir.

Uzatma Kablolarının Kullanımı

Kesinlikle gerekli olmadıkça bir uzatma kablosu

kullanılmamalıdır. Daima şarj cihazınızın elektrik girişine uygun (Teknik Özellikler bölümüne bakın), onaylı bir uzatma kablosu kullanın. Minimum iletken boyutu 1 mm²'dir; maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, kabloyu daima sonuna kadar açın.

BU TALİMATLARI SAKLAYIN

Şarj Cihazları

DEWALT şarj cihazlarının ayara ihtiyacı yoktur ve olabildiğince kolay çalıştırılmak üzere tasarlanmışlardır.

Tüm Akü Şarj Cihazları İçin Önemli Güvenlik Talimatları

BU TALİMATLARI SAKLAYIN: Bu kılavuz, uyumlu şarj cihazları hakkında önemli güvenlik ve çalıştırma talimatları içerir (Teknik Özellikler bölümüne bakın).

• Şarj cihazını kullanmadan önce şarj cihazının, akünün ve üründe kullanılan akünün üzerindeki talimatları ve uyarıcı işaretleri okuyun.

UYARI: Elektrik çarpması tehlikesi. Şarj cihazının içine sıvı girmesine izin vermeyin. Elektrik çarpmasına neden olabilir. UYARI: Alet, 30 mA akımı aşmayan akım kesici cihazla birlikte kullanılmaya tavsiye edilir. DİKKAT: Yanma tehlikesi. Yaralanma riskini azaltmak için yalnızca DEWALT şarj edilebilir akülerini şarj edin. Diğer akü tipleri patlayarak yaralanmanıza veya hasar meydana gelmesine yol açabilir. DİKKAT: Çocuklar, cihazla oynamalarını önlemek için kontrol altında tutulmalıdır.

İKAZ: Belirli koşullar altında, şarj cihazı güç kaynağına takılıyken, şarj içindeki açık şarj kontakları yabancı maddeler tarafından kısa devre yapılabilir. Bunlarla sınırlı olmamak kaydıyla iletken nitelikteki çelik yünü, alüminyum folyo veya metal parçacık birikimi gibi yabancı maddeler şarj cihazının yuvalarından uzak tutulmalıdır. Yuvada akü yokken şarj cihazını daima güç kaynağından çıkarın. Şarj cihazının fişini temizlemeden önce çıkarın.

• Aküyü bu kılavuzdaki şarj cihazlarından başka cihazlarla şarj etmeye ÇALIŞMAYIN. Şarj cihazı ve akü özellikle birlikte çalışacak şekilde tasarlanmıştır.
• Bu şarj cihazları DEWALT şarj edilebilir akülerini şarj etmekten başka kullanımlar için tasarlanmamıştır. Başka kullanımlar yangın veya elektrik çarpmasına yol açabilir. Şarj cihazını yağmura veya kara maruz bırakmayın.
• Şarj cihazını fişten çıkarırken kablodan değil fişten tutarak çekin. Bu, elektrik fişine ve kablosuna hasar verilmesi riskini azaltır. Kablonun üzerine basılmayacak, ortalıkta gezinmeyecek veya başka şekilde hasara ve gerilime maruz kalmayacak şekilde yerleştirildiğinden emin olun.
• Kesinlikle gerekli olmadıkça uzatma kablosu kullanmayın. Yanlış uzatma kablosu kullanımı yangın veya elektrik çarpmasına neden olabilir.
• Şarj cihazının üzerine herhangi bir eşya koymayın veya şarj cihazını havalandırma deliklerini kapatıp aşırı iç sıcaklığa neden olabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını herhangi bir ısı kaynağından uzaktaki bir yere koyun. Şarj cihazı, muhafazanın üstündeki ve altındaki delikler aracılığıyla havalandırılır.
• Şarj cihazını hasarlı kordon veya fişle çalıştırmayın— bunları derhal değiştirin.
• Şarj cihazını sert bir darbe aldıysa, düştüyse veya herhangi bir şekilde hasar gördüyse çalıştırmayın. Yetkili bir servis merkezine götürün.
• Şarj cihazını sökmeyin; servis veya onarım gerektiğinde yetkili bir servis merkezine götürün. Yanlış yeniden takma elektrik çarpmasına veya yangına yol açabilir.
• Elektrik kablosu hasarlı ise, bir tehlike oluşmasını önlemek için üretici ya da yetkili servis merkezi tarafından değiştirilmelidir. Herhangi bir temizlik işlemi yapmadan önce şarj cihazının fişini prizden çekin. Bu, elektrik çarpması riskini azaltır. Aküyü çıkarmak bu riski azaltmaz. ASLA 2 şarj cihazını bir arada bağlamaya çalışmayın.
• Şarj cihazı standart 230 V ev elektriğiyle çalışmak üzere tasarlanmıştır. Başka herhangi bir voltaj ile kullanmayı denemeyin. Bu, araba şarj cihazı için geçerli değildir.

Bir Bataryanın Şarj Edilmesi (Şek. [Fig.] B)

1. Bataryayı takmadan önce şarj cihazını uygun prize takın.
2. Bataryayı şarj cihazına takın, bataryanın şarj cihazına tamamen oturduğundan emin olun. Devamlı yanıp sönen kırmızı (şarj) ışık, şarj işleminin başladığını gösterir.
3. Şarjın tamamlandığı, kırmızı ışığın sürekli yanmasıyla belirtilir. Batarya tam olarak şarj edildikten sonra hemen kullanılabilir veya şarj cihazından çıkarılabilir. Bataryayı şarj cihazından çıkarmak için, bataryanın üzerindeki batarya bırakma düğmesine basın.

NOT: Lityum iyon bataryalardan maksimum performans almak ve bataryaların kullanım ömrünü uzatmak için, ilk kullanım öncesinde tam olarak şarj edin.

Şarj Cihazının Çalışması

Bataryanın şarj durumu için aşağıdaki göstergelere bakın.

Şarj ışıkları

şarj edilmesi

tamamen şarj oldu

sıcak/soğuk akü gecikmesi*

• Bu işlem esnasında kırmızı ışık yanıp sönmeye devam edecek, fakat bir sarı ışık da yanacaktır. Akü uygun bir sıcaklığa ulaştığında, sarı ışık kapanacak ve şarj aleti şarj işlemine devam edecektir.

Uyumlu şarj cihazı arızalı bir aküyü şarj etmeyecektir. Şarj cihazı, ışığı geri çevirerek veya paket ya da şarj sorunu yanıp sönme desenini görüntüleyerek akünün arızalı olduğunu gösterecektir.

NOT: Bu aynı zamanda şarj cihazının arızalı olduğu anlamına da gelebilir.

Şarj cihazı bir sorun gösteriyorsa, şarj cihazını ve akü takımını test edilmek üzere yetkili bir servis merkezine gönderin.

Sıcak/Soğuk Paket Gecikmesi

Şarj aleti çok sıcak veya çok soğuk bir batarya tespit ettiğinde, otomatik olarak Sıcak/Soğuk Gecikmesini başlatarak batarya uygun sıcaklığa gelene kadar şarjı durdurur. Şarj aleti sonrasında otomatik olarak şarj moduna geçer. Bu özellik maksimum batarya ömrünü garanti eder.

Soğuk bir batarya sıcak bir bataryaya göre daha yavaş bir hızla şarj olacaktır. Akü takımı tüm şarj döngüsü boyunca daha yavaş bir hızda şarj olacaktır ve akü ısındığında bile maksimum şarj oranına geri dönmeyecektir.

DCB118 şarj cihazında bataryayı soğutmak için tasarlanmış bir dahili fan bulunmaktadır. Bataryanın soğutulması gerektiğinde bu fan otomatik olarak devreye girecektir. Fan doğru şekilde çalışmıyorsa veya havalandırma yuvaları tıkanmışsa şarj cihazını kesinlikle kullanmayın. Şarj cihazının içerisine yabancı maddelerin girmesine izin vermeyin.

Elektronik Koruma Sistemi

XR Li-ion cihazları aşırı yük, aşırı ısınma veya tamamen boşalmadan koruyacak bir Elektronik Koruma Sistemi ile birlikte tasarlanmıştır.

Elektronik Koruma Sistemi devreye girerek alet otomatik olarak kapatılacaktır. Bu durum gerçekleşirse lityum iyon aküyü tamamen şarj olana dek bir şarj cihazının üzerine koyun.

Duvara Montaj

Bu şarj cihazları duvara monte edilebilir veya bir masa veya çalışma tezgahı üzerinde yukarı doğru durabilir şekilde tasarlanır. Duvara monte edilecekse şarj aletini bir elektrik prizinin yakınında veya bir köşe veya hava akımını engelleyebilecek diğer engellerden uzakta konumlandırın. Şarj cihazının arka tarafını montaj vidalarının duvar üzerindeki yerini belirlemek amacıyla şablon olarak kullanın. Şarj aletini (ayrıca satın alınan) en az 25,4 mm uzunluğunda ve 7-9 mm bir vida başı çapına sahip, ahşap üzerine vidalandığında vida başının açıkta olan kısmı yaklaşık 5,5 mm optimal bir derinlik bırakacak şekilde vidalayarak monte edin. Şarj cihazının arkasındaki yuvaların vidaların açıkta olan kısımlarıyla hizalayın ve onları yuvalara tam olarak oturtun.

Şarj Cihazı Temizlik Talimatları

Uyarı: Elektrik çarpması tehlikesi. Temizlik

sırasında AC çıkışı bağlantısını kesin. Şarj cihazının

dış yüzeyindeki kir ve yağ bir bez parçası veya metal olmayan bir fırça kullanılarak çıkarılabilir. Su veya temizlik solüsyonları kullanmayın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Akü

Tüm Aküler İçin Önemli Güvenlik Talimatları

Yedek aküleri sipariş ederken, katalog numarası ve voltaj eklediğinizden emin olun.

Akü, kutudan şarj dolu olarak çıkmaz. Aküyü ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj işlemlerini uygulayın.

TÜM TALİMATLARI OKUYUN

• Aküyü yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda şarj etmeyin veya kullanmayın. Aküyü şarj cihazına takmak veya cihazdan çıkarmak toz veya dumanları tutuşturabilir.
• Aküyü şarj cihazının içine doğru zorlamayın. Akü kırılarak ciddi kişisel yaralanmaya neden

TÜRKÇE

Olabileceğinden akünün üzerinde hiçbir şekilde uyumsuz bir şarj cihazına uydurmak için değişiklik yapmayın.

Aküleri yalnızca DEWALT şarj cihazlarında şarj edin. - Su veya diğer sıvıları sıçratmayın veya bunlara DALDIRMAYIN. - Aleti ve aküyü sıcaklığın 40°C'ye (104°F) ulaştığı veya bu sıcaklığı aştığı yerlerde (yazın dış barakalar veya metal binalar gibi) depolamayın veya kullanmayın. - Önemli ölçüde hasarlı veya tamamen eskimiş olsa bile aküyü ateşe atmayın. Akü ateşe atılırsa patlayabilir. Lityum iyon aküler yanınca zehirli buharlar ve materyaller çıkar. - Akü içeriği cildinizle temas ederse, etkilenen alanı derhal yumuşak bir sabun ve suyla yıkayın. Akü sıvısı gözlerinize bulaşırsa, gözünüzü açık tutarak 15 dakika boyunca veya tahriş hissi geçene kadar suyla yıkayın. Tıbbi yardım gerekirse, akü elektroliti sıvı organik karbonatlar ve lityum tuzları karışımından oluşmaktadır. - Açılan akü hücrelerinin içeriği solunum yolunu tahriş edebilir. Ortama temiz hava girmesini sağlayın. Belirtiler geçmezse tıbbi yardım alın.

UYARI: Yanık tehlikesi. Akü sıvısı kıvılcıma veya ateşe kalırsa yanıcı olabilir.

UYARI: Aküyü hiçbir nedenle asla açmayın. Akünün muhafazası çatlarsa veya hasar görürse, şarj cihazına takmayın. Aküyü çarpmayın, düşürmeyin veya pakete hasar vermeyin. Sert bir darbe almış, düşmüş, ezilmiş veya herhangi bir şekilde hasar görmüş (örn. çiviyle delinmiş, sekizle vurulmuş veya üzerine basılmış) bir aküyü veya şarj cihazını kullanmayın. Elektrik çarpmasına yol açabilir. Hasarlı aküler geri dönüşüm için servis merkezine gönderilmelidir.

UYARI: Yangın tehlikesi. Bataryayı metal nesnelerin terminallerine değmeyecekleri şekilde

saklayın veya taşıyın. Örneğin, bataryayı içerisinde gevşek çiviler, vidalar, anahtarlar vb. bulunan kayışlı taşıyıcı, cep, alet kutuları, ürün kutuları, çekmece vb. içerisine koymayın.

DİKKAT: Aleti kullanmadığınız zaman, devrilme veya düşme tehlikesine yol açmayacağı dengeli bir yüzeye

yan tarafının üzerine yerleştirin. Büyük akülere sahip bazı aletler akünün üzerinde dik durabilir, ancak bunlar kolayca devrilebilir.

Nakliyat

UYARI: Yangın tehlikesi. Batarya nakliyatında, batarya kutuplarının istemsiz şekilde iletken maddelerle temas ederek yangına sebep vermesi ihtimali vardır. Batarya nakliyat yaparken, batarya kutuplarının iyi korunduğundan ve kutuplarla temas edip kısa devreye sebep olabilecek maddelerden iyi şekilde izole edildiğinden emin olun.

DEWALT bataryalar, Tehlikeli Maddelerin Nakliyesi Hakkında BM Tavsiyeleri; Uluslararası Hava Taşımacılığı Birliği (IATA) Tehlikeli Madde Düzenlemeleri, Uluslararası Deniz Taşımacılığı Tehlikeli Madde (IMDG) Düzenlemeleri ve Uluslararası Karayoluyla

Tehlikeli madde Taşıma Konulu Avrupa Anlaşması içeriklerinde belirtilen sektörel ve hukuki standartların tüm düzenlemeleriyle uyumludur. Lityum-iyon bataryalar, Tehlikeli Madde Taşımacılığı Kılavuzu Testleri ve Kriterleri Hakkındaki BM Tavsiyelerinin 38.3. bölümüne kadar test edilmiştir.

Çoğu durumda bir DEWALT bataryasının nakliyesinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılması beklenir. Genelde sadece 100 Watt Saat (Wh) üzeri bir enerji değerine sahip bir lityum iyon bataryayı içeren taşıma işlemlerinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılarak yapılması gerekmektedir. Tüm lityum iyon bataryalarda ambalajın üzerinde Watt Saati değeri mevcuttur. Buna ilave olarak, düzenlemedeki karışıklıklar nedeniyle, DEWALT lityum iyon bataryaların Watt Saati değeri göz önünde bulundurulmaksızın havayolu kargosuyla tek başına taşınmasını önermeyiz. Bataryası bulunan aletlerin (kombo setler) havayoluyla nakliyesi ancak bataryanın sahip olduğu Watt Saati değerinin 100 Watt Saatinden yüksek olmaması şartıyla yapılabilir.

Nakliyat kapsam dışında da kalsa, tamamen düzenlenmiş de olsa, paketleme, etiketleme ve belgeleme gereklilikleri hakkında son düzenlemeleri takip etmek nakliyatçıların sorumluluğundadır.

Kılavuzun bu bölümünde bulunan bilgiler iyi niyetle yazılmıştır ve kılavuzun hazırlandığı tarih itibarıyla doğru olduğuna inanılmaktadır. Fakat, sözlü veya zımnen hiçbir garanti verilmemektedir. Gerçekleştirdiği işlemlerin gerekli düzenlemelerle uyumlu olduğundan emin olmak alıcının sorumluluğundadır.

FLEXVOLT™ Bataryanın Taşınması

DEWALT FLEXVOLT® bataryanın iki farklı modu mevcuttur: Kullanım modu ve Taşıma modu. Taşıma modunu kullanın.

Kullanım Modu: FLEXVOLT batarya tek başına olduğunda veya bir DEWALT 18V ürün içerisinde bulunduğunda, bir 18V batarya olarak çalışacaktır. FLEXVOLT batarya 54V veya 108V (iki adet 54V batarya) ürün olduğunda, bir 54V batarya olarak çalışacaktır.

Taşıma Modu: FLEXVOLT™ bataryaya kapak takıldığında batarya taşıma modundadır. Taşıma için kapağı muhafaza edin.

Taşıma modundayken pil dizileri, 3 bataryanın daha yüksek bir Watt saati (Wh) değerine sahip 1 bataryaya kıyasla daha düşük bir

Watt saatle sonuçlanacak şekilde elektriksel olarak birbirinden ayrılır. Daha düşük bir Watt saati değerine sahip 3 bataryanın bu artan miktarı bataryanın daha yüksek bir Watt saati değerine sahip bataryaların tabi olduğu belirli taşımacılık düzenlemelerinden muaf olmasına neden olabilir.

Örneğin, 3 x 36 Wh olarak belirtilen

Kullanım ve taşıma modu etiket işareti örneği

Transport (Taşıma) Wh değeri, her biri 36 Wh olan 3 bataryanın

Use:108Wh Transport:3x36Wh

bulunduğu anlamına gelir. Use (Kullanım) Wh değeri ise 108 Wh olarak belirtilebilir (1 batarya kastedilir).

Saklama Önerileri

1. En iyi saklama ortamı serin ve kuru, doğrudan güneş ışığı almayan, aşırı sıcak ve soğuk olmayan yerlerdir. En uygun akü performansı ve ömrü için kullanımda değilken aküleri oda sıcaklığında saklayın.
2. Uzun süreli saklama için, en iyi sonuç için şarj cihazından uzak serin, kuru bir yerde tamamen dolu bir akü saklamak tavsiye edilir.

Not: Aküler tamamen şarj boşalmış halde saklanmamalıdır. Akünün kullanılmadan önce yeniden şarj edilmesi gerekir.

Şarj Cihazı ve Akü Üzerindeki Etiketler

Bu kılavuzda kullanılan sembollere ilave olarak, şarj cihazı ve akü üzerinde bulunan etiketler aşağıdaki sembolleri belirtmektedir:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Şarj süresi için Teknik Özellikler bölümüne bakın.

İletken nesnelerle temas etmeyin.

Hasarlı aküleri şarj etmeyin.

Suya maruz bırakmayın.

Hasarlı kabloların hemen değiştirilmesini sağlayın.

Sadece 4°C ve 40°C arasında şarj edin.

Yalnızca kapalı alanda kullanım içindir.

Aküleri çevreye gerekli özeni göstererek atın.

DEWALT aküler, yalnızca onlar için tasarlanmış olan DEWALT şarj cihazlarında şarj edin. DEWALT aküleri haricindeki akülerin DEWALT şarj cihazlarıyla şarj edilmesi patlamalara veya diğer tehlikeli durumların ortaya çıkmasına sebep olabilir.

Akuyute atmayın.

KULLANIM (taşıma başlığı olmadan). Örnek: Wh değeri 108 Wh olarak belirtilir (108 Wh değerindeki 1 batarya).

TAŞIMA (dahili taşıma başlığı ile). Örnek: Wh değeri 3 x 36 Wh olarak belirtilir (36 Wh değerindeki 3 batarya).

Akü tipi

DCM565 18 volt akülerle çalışır.

Bu bataryalar kullanılmalıdır: DCB181, DCB182, DCB183,

DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546

DCB547. Daha fazla bilgi için Teknik Veriler bölümüne bakın.

Ambalaj içeriği

Ambalaj, aşağıdaki parçaları içermektedir:

1 Zincirli testere 1 Testere kılıfı 1 Çubuk 30cm 1 Zincir 30cm 1 Kullanım kılavuzu

BATARYA VEYA ŞARJ ALETİ ÇERMEZ

1 Li-iyon batarya** 1 Li-iyon batarya şarj aleti**

**Sadece DCM565P1 ile dahildir

Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin. - Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Alet Üzerindeki Etiketler

Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Kulaklık takın.

Koruyucu gözlük takın.

Yağmurda bırakmayın.

Uca temas edilmesi kılavuz çubuğun yukarı ve geri hareket etmesine ve sonucunda ciddi yaralanmaya neden olabilir.

Kılavuz çubuğun herhangi bir nesneyle teması engellenmelidir.

Testere zincirinin dairesel dönüş yönü.

Zinciri testereyi çalıştırırken daima iki elle tutarak kullanın.

Aleti kapatın. Alette herhangi bir bakımda bulunmadan önce aletin bataryasını çıkarın.

Yönetmelik 2000/14/EC garanti edilen ses şiddeti.

Tarih Kodu Konumu

İmalat yılını da içeren Tarih Kodu gövdeye basılıdır. Örnek:

2017 XX XX

Üretim Yılı

Açıklama (Şek. A)

UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

1 Açma/kapama düğmesi 2 Kilitleme mandalı 3 Zincir freni / ön el koruyucusu 4 Kılavuz çubuk 5 Testere zinciri 6 Zincir kılıfı 7 Batarya 8 Çubuk ayarı kilitleme düğmesi 9 Zincir gerginliği ayarlama düğmesi 10 Yağ seviyesi göstergesi 11 Kılavuz çubuk kılıfı 12 Arka tutamak 13 Ön tutamak 14 Batarya yuvası 15 Batarya çıkarma düğmesi 16 Yağ kapağı (görünmüyor)

Kullanım Amacı

Zincirli testereniz, profesyonel kesme uygulamaları için tasarlanmıştır.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN.

Bu zincirli testere profesyonel amaçlı bir elektrikli alettir.

Çocukların aleti eline almasına İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

• Bu ürün fiziksel ve zihinsel kapasitesinin yanı sıra algılama gücü azalmış olan veya yeterince deneyim ve bilgisi bulunmayan kişiler (çocuklar dahil) tarafından kullanılmak üzere üretilmemiştir. Bu tür kişiler ürünü ancak güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatların verilmesi veya sürekli kontrol altında tutulması durumunda kullanabilir. Çocuklar, bu ürün ile kontrol altında tutulmalıdır.

MONTAJ VE AYARLAMALAR

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

UYARI: Yalnızca DEWALT akü ve şarj cihazlarını kullanın.

Alete Akü Takma Ve Çıkartma (Şek. C-E)

Not: Akünün tamamen şarj olduğundan emin olun.

Aküyü Alete Takma

1. Bataryayı aletin içindeki raylara hizalayın (Şek. C).
2. Batarya tam olarak yerine oturana kadar aleti sürgüyle kaydırın ve kilit tırnağının yerine yerleşme sesini duyduğunuzdan emin olun.

Aküyü Aletten Çıkarma

1. Serbest bırakma düğmesine 15 basın ve bataryayı sıkıca çekerek aletin tutma kolundan sıyırın (Şek. D).
2. Aküyü bu kılavuzun şarj cihazı kısmında açıklandığı gibi şarj cihazına takın.

Akü Şarj Seviyesi Göstergesi (Şek. E)

Bazı DEWALT aküler, aküde kalan şarj seviyesini gösteren üç yeşil LED'den oluşan bir şarj seviyesi göstergesi içerir.

Şarj seviyesi göstergesini çalıştırmak için gösterge düğmesine 17 basın ve basılı tutun. Üç yeşil LED'in bir kombinasyonu kalan şarj seviyesini gösterecek şekilde yanacaktır. Aküdeki şarj seviyesi kullanılabilir limitin altındayken, gösterge yanmaz ve akünün şarj edilmesi gerekir.

Not: Bu gösterge sadece aküde kalan şarj seviyesini gösterir. Bu alet işlevini göstermez; ürün parçaları, sıcaklık ve son kullanım uygulamaya göre değişime tabidir.

MONTAJ

Kılavuz Çubuk ve Testere Zincirinin Takılması

(Şek. A, F-H, K)

DİKKAT: Keskin zincir. Zinciri tutarken daima ellerinize kalın eldiven takın. Zincir keskindir ve çalışırken temas edildiğinde kesiklere neden olabilir.

UYARI: Keskin ve hareketli zincir. Aşağıdaki işlemleri yapmadan önce kazara harekete geçmesini önlemek için bataryanın çıkarılmasını sağlayın. Buna uyulmaması ciddi yaralanmaya yol açabilir.

Testere zinciri (5) ve kılavuz çubuk (4) karton içerisinde bağımsız paketlenirse, önce zincir çubuğa takılmalı ve sonrasında her ikisi aletin gövdesine takılmalıdır.

• Testereyi düz ve sert bir yüzeye yerleştirin. Zincir kılıfını (6) çıkarmak için Şekil F'de gösterildiği gibi kilitleme kolunu yukarı çevirin ve kilitleme düğmesini (8) ayarlayan çubuğu döndürün. Koruyucu eldivenler takılı olarak testere zincirini (5) kavrayın ve dişlerin doğru yöne baktığından emin olarak kılavuz çubuğun (4) etrafına sarın (Şek. K). Zincirin tüm kılavuz çubuk etrafındaki yuvada doğru şekilde ayarlandığından emin olun. Testere zincirini zincir kılıfının (18) etrafına koyun. Kılavuz üzerindeki yuvayı zincir gerginliği ayarlama pimi (20) ve civatayla (19) Şekil G'de gösterildiği gibi aletin tabanında tutarak hizalayın. Takıldıktan sonra çubuğu hareketsiz tutun ve zincir kılıfını (6) değiştirin. Kapak üzerindeki aletsiz gerginlik ayarlama

düzeneğinin civata deliğinin ana yuvadaki civatayla (19) aynı hizada olduğundan emin olun. Kilitleme kolunu yukarı kaldırın ve çubuğu, kilitleme düğmesini (8) saat yönünde tık sesi gelene kadar çevirin ve testere zincirinin düzgün şekilde gerginleştirilebilmesi için, düğmeyi bir tam tur gevşetin. - Şekil H'de gösterildiği gibi gerginliği artırmak için zincir germe düğmesini (9) saat yönünde döndürün. Testere zincirinin (5) kılavuz çubuğun (4) etrafında rahatça oturduğundan emin olun. Çubuk ayarlama kilit düğmesini tıklama sesi duyulana kadar sıkın. Üç adet arka arkaya tıklama sesi duyulduktan sonra çubuk güvenlidir. Daha fazla sıkmak gerekmez.

Zincir Gerginliğinin Ayarlanması (Şek. A, I)

DİKKAT: Keskin zincir. Zinciri tutarken daima ellerinize koruyucu eldiven takın. Zincir keskindir ve çalışırken temas edildiğinde kesiklere neden olabilir.

UYARI: Keskin ve hareketli zincir. Aşağıdaki işlemleri yapmadan önce kazara harekete geçmesini önlemek için bataryanın çıkarılmasını sağlayın. Buna uyulmaması ciddi yaralanmaya yol açabilir.

Testere düz, dengeli bir yüzeye sahipken, testere zincirinin (5) gerginliğini kontrol edin. Gerginlik, zincir, Şekil I'de gösterildiği gibi, işaret parmağından ve başparmağından hafif kuvvetle kılavuz çubuğa (4) 3 mm uzaklıkta çekildikten sonra geri takıldığında doğrudur. Şekil I'de gösterildiği gibi kılavuz çubuk ile alttaki zincir arasında hiçbir "sarkma" olmamalıdır. Testere zincirinin gerginliğini ayarlamak için kilitleme kolunu yukarı doğru çevirin ve çubuğu, kilitleme düğmesini (8) saat yönünün tersine bir tur çevirin. Zincir germe düğmesini (9) yukarıda belirtildiği gibi zincir gerginliği doğru olana kadar saat yönünde döndürün. - Bu durum aşırı aşınmaya neden olacağı, çubuk ve zincirin ömrünü azaltacağı için zinciri fazla gergin bırakmayın. Zincir gerginliği doğru olduğunda, çubuk ayarı kilit düğmesini sağlam şekilde sıkın.

Not: Çubuk ayarı kilitleme düğmesinin bir mandal sıkma sistemi vardır. Üç adet arka arkaya tıklama sesi duyulduktan sonra zincir kiliti güvenlidir. Daha fazla sıkmak gerekmez. Zincir yeniyse, yeni zincirler yavaşça gerildiği için kullanımdaki ilk 2 saat boyunca gerinliği (bataryayı çıkardıktan sonra) sık sık kontrol edin.

Testere Bıçağının Değiştirilmesi (Şek. A, K)

DİKKAT: Keskin zincir. Zinciri tutarken daima ellerinize koruyucu eldiven takın. Zincir keskindir ve çalışırken temas edildiğinde kesiklere neden olabilir.

UYARI: Keskin ve hareketli zincir. Aşağıdaki işlemleri yapmadan önce kazara harekete geçmesini önlemek için bataryanın çıkarılmasını sağlayın. Buna uyulmaması ciddi yaralanmaya yol açabilir.

Kilitleme tırnağını yukarı doğru çevirin ve çubuğu, kilitleme düğmesini saat yönünün tersine bir tur çevirin. Zincir kılıfını 6 Kılavuz Çubuk ve Testere Zincirinin Takılması bölümünde açıklandığı gibi çıkarın.

• Aşınmış testere zincirini 5 kılavuz çubuğun 4 yuvasından çıkarın. Zincir üzerindeki oku, Şekil K'da gösterilen dişli kapağı 6 üzerindeki grafikle eşleştirerek ve testere dişlerinin doğru yönde olduğundan emin olarak yeni zinciri kılavuz çubuğun yuvasına yerleştirin.
• Kılavuz Çubuk ve Testere Zincirinin Takılması bölümündeki talimatları takip edin.

Yedek zincir ve çubuk, size en yakın DEWALT servis merkezinden edinilebilir. - DCM565 ürününde # DWRC1200, servis parça numarası 90586162 olan yedek zincir kullanılması gerekir. Yedek 30 cm çubuk, servis parça numarası N507302.

Testere Zinciri ve Kılavuz Çubuğun Yağlanması (Şek. L)

Otomatik Yağlama Sistemi

Bu zincirli testere, zinciri ve kılavuz çubuğu sürekli yağlamayı sağlayan otomatik yağlama sistemi ile donatılmıştır. Yağ seviyesi göstergesi 10 zincir testeredeki yağ seviyesini gösterir. Yağ seviyesi çeyrek seviyeden azsa, bataryayı zincirli testereden çıkarın ve doğru miktarda yağ doldurun. Kesme işlemi bittiğinde yağ haznesini daima boşaltın.

NOT: Doğru zincir ve çubuk yağlaması için yüksek kaliteli bir çubuk ve zincir yağı kullanın. Geçici bir çözüm olarak, deterjan içermeyen bir SAE30 ağırlıkta motor yağı kullanılabilir. Ağaç budama yaparken, bitkisel bazlı bir çubuk ve zincir yağı kullanılması önerilir. Mineral yağ tavsiye edilmez; çünkü ağaçlara zarar verebilir. Atık yağlar veya çok kalın yağ kullanmayın. Bunlar zincirli testerenize zarar verebilir.

Yağ Haznesinin Doldurulması

Kilit kolunu aşağı indirin ve saat yönünün tersine çeyrek tur çevirerek yağ kapağını 16 çıkarın. Tavsiye edilen çubuk ve zincir yağı ile, yağ seviyesi seviye göstergesinin 10 üst kısmına gelene kadar hazneyi doldurun. - Yağ kapağını yeniden takın ve saat yönünde çeyrek tur döndürün. Kilitleme kolunu kilitli konuma getirin. Zincir testeresini periyodik olarak kapalı konuma getirin, çubuk ve zincirin yağlı olduğundan emin olmak için yağ seviyesi göstergesini kontrol edin.

UYARI: Güvenlik talimatlarına ve geçerli yönetmeliklere uyun.

UYARI: Ciddi yaralanma riskini azaltmak için, herhangi bir ayar yapmadan ya da parça veya aksesuarları takıp çıkarmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Uygun El Pozisyonu (Şek. A, J)

UYARI: Ciddi yaralanma riskini azaltmak için, DAİMA şekil 10'da gösterilen uygun el pozisyonunu kullanın.

UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki riskine karşı aleti DAİMA sıkıca tutun.

Doğru el pozisyonu sol el ön kol üzerinde 13, sağ el ana kol 12 üzerinde olacak şekildedir.

Zincirli Testerenin Çalıştırılması (Şek. A, N-0)

UYARI: Tüm talimatları okuyun ve anlayın. Aşağıda verilen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi kişisel yaralanmalara neden olabilir.

Ciddi yaralanma veya ölümle sonuçlanabilecek Geri Tepmeye Karşı Koruma Sağlayın. Geri tepme riskini azaltmak için bkz. Önemli Güvenlik Talimatları Geri Tepmeye Karşı Koruma Sağlayın. - Ulaşmakta zorlandığınız yerlerde kullanmayın. Göğüs yüksekliğinin üstünde kesim yapmayın. Durduğunuz yerin sağlam olduğundan emin olun. Ayakları birbirinden uzak tutun. Ağırlığınızı iki ayağınıza eşit olarak dağıtın. Vücudunuzun kılavuz çubuğunun sol tarafında olacak şekilde, sol elinizle ön tutamağı 13 ve sağ elinizle sağ tutamağı 12 tutun. Zincirli testereyi ön kol koruyucu / zincir freni 3 ile tutmayın. Sol kolun dirseğini, sol kol geri tepmeye dayanacak şekilde kenetlenmiş tutun.

UYARI: Hiçbir zaman çapraz şekilde (sol el arka tutamak ile sağ el ön tutamak üzerinde) tutmayın.

UYARI: Zincirli testereyi çalıştırırken vücudunuzun hiçbir parçasının kılavuz çubukla 4 aynı doğrultuda olmasına kesinlikle izin vermeyin.

• Ağaç üzerinde, herhangi bir uygunsuz konumda, merdiven veya diğer dengesiz yüzeylerde hiçbir zaman çalışmayın. Ciddi yaralanmaya neden olacak şekilde testere kontrolünü kaybedebilirsiniz.
• Tüm kesim süresi boyunca zincirli testereyi tam hızda tutun.
• Bırakın testere sizin için kesim yapsın. Sadece hafif basınç uygulayın. Kesim bittiğinde zincirli testereye basınç uygulamayın.

UYARI: Kullanılmadığı zaman daima zincir frenini ve bataryayı çıkarın.

Açma / Kapama Düğmesi

Her zaman ayakta dengeli durun ve zincir testereyi başparmak ve parmaklarla her iki tutma yerini kavrayarak iki elinizle sıkıca tutun.

Üniteyi açmak için, zincir freninin takılı olmadığından emin olun. Kilitleme kolunu 2 Şekil N'de gösterildiği gibi kaydırın ve tetik düğmesine 1 basın. Ünite çalışmaya başladıktan sonra kilitleme kolunu serbest bırakabilirsiniz.

Ünitenin çalışmayı sürdürmesi için tetiğe basmaya devam etmelisiniz. Üniteyi kapatmak için ise, tetik düğmesini serbest bırakın.

NOT: Bir kesim yapılırken çok fazla kuvvet uygulanırsa testere durur. Testereyi yeniden çalıştırmak için, testere yeniden çalışmadan önce tetik düğmesini 1 bırakmanız gerekir. Bu sefer, kasınıza daha az kuvvet uygulayın. Testerenin kendi hızında kesim yapmasına izin verin.

UYARI: Kesinlikle bir düğmeyi AÇIK konumda kitlemeyi denemeyin.

Zincir Freninin Ayarlanması

Zincir testereniz, geri tepme durumunda zinciri hızlı bir şekilde durduracak bir motor zincir freni sistemi ile donatılmıştır.

• Bataryayı aletten çıkartın. Zincir frenini devreye sokmak için, zincir frenini / ön el koruyucusunu 3 yerine oturuncaya kadar ileri itin. Zincir frenini / ön kol koruyucuyu 3 Şekil O'da gösterildiği gibi "ayar" konumuna doğru ön tutma yerine 13 çekin. Alet artık kullanıma hazırdır.

NOT: Geri tepme durumunda, sol eliniz ön koruyucu ile temas ederek onu iş parçasına doğru iter. Bu hareket aleti durdurur.

Zincir Freninin Test Edilmesi

Zincir frenini, her kullanımdan önce doğru biçimde çalıştığından emin olmak üzere test edin.

Aleti düz ve sert bir yüzeye koyun. Testere zincirinin 5 zeminden yeterli mesafede olduğundan emin olun. Zincirli testereyi her iki elinizle sıkıca tutun ve çalıştırın. Sol elinizi elinizin arka kısmı zincir freni / ön el korumasıyla 3 temas edecek şekilde ön tutma yerinin etrafında 13 döndürün ve onu ileriye, iş parçasına doğru itin. Bu hareketle testere zinciri derhal durmalıdır.

NOT: Testere derhal durmazsa, aleti kullanmayı bırakın ve en yakınınızdaki bir DEWALT servis merkezine götürün.

UYARI: Kesim işleminden önce zincir frenini açtığınızdan emin olun.

Ortak Kesim Teknikleri (Şek. A, P, Q, U, V, W)

Ağaç devirme. Bir ağacı kesip devirme işlemi. Tek bir şarjla bitirebilmeniz için bir ağacı kesmeden önce bataryanın tamamen dolu olduğundan emin olun. Yüksek rüzgarlı koşullarda ağaç kesimi yapmayın.

UYARI: Ağaç kesimi yaralanmayla sonuçlanabilir. Bu işlem eğitimli bir kişi tarafından yapılmalıdır.

• Kesim işlemi başlamadan önce bir geri çekilme yolu planlanmalı ve gerekirse temizlenmelidir. Geri çekilme yolu, beklenen düşme hattının inerisine doğru ve çapraz olarak uzanmalıdır. (Şek. U)

• Çentik Açma Amaçlı Alt Oyma - Ağacın çapının 1/3'ü kadar, düşüş yönüne doğru olacak şekilde bir çentik açın. Önce alt yatay çentik kesimini yapın. Bu, ikinci çentik kesimi yapılırken testere zincirinin veya kılavuz çubuğunun sıkışmasını önlemeye yardımcı olacaktır (Şek. V). Geriye Devirme Kesmesi - Kesme işlemini, yatay çentik kesiminden en az 51 mm yukarıda yapın. Geriye devirme kesmesini yatay çentik kesimine paralel tutun. Geriye devirme kesmesini yeterli ağacın bir dayanak gibi hareket edecek şekilde yapın. Dayanak yapılan ağaç parçası ağacın dönmesini ve yanlış yere düşmesini önler. Dayanak boyunca kesmeyin (Şek. V).
• AĞAÇ devirme kesisi dayanak noktasına yaklaşınca, ağaç düşmeye başlamalıdır. Ağacın istenen yöne düşmeme ihtimali varsa veya geri kayarak testereyi sıkıştırırsa, arka kesik tamamlanmadan önce kesme işlemini durdurun, kesiyi açmak için keski kullanın ve ağacı istenen düşme hattına devirin. Ağaç düşmeye başladığında, zinciri testereyi kesikten çıkarın, motoru durdurun, testereyi yere koyun ve planladığınız geri çekilme yolunu kullanın. Yukarıdan dal düşmesine karşı dikkatli olun ve adımlarınıza dikkat edin.

Dal Kesme

Devrilmiş bir ağaçtaki dalların keserek temizlenmesi. Dalları keserken kütüğü yerden desteklemek için büyük alt dalları bırakın. Küçük dalları bir seferde kesin. Zincirli testerenin takılmasını önlemek için gerilimli dallar Şekil P'de gösterildiği gibi alttan yukarı doğru kesilmelidir. Karşı taraftaki dalları, ağaç gövdesi ile testere arasında tutarak kesin. Asla testere bacaklar arasında olacak veya kesilecek dal üzerinde ata binmiş şekilde kesim yapmayın.

Kütüklere Ayırmak

UYARI: İlk kez kullananların bir testere tezgahı üzerinde yapmalarını öneriyoruz.

Devrilmiş bir ağacı keserek veya uzunlamasına parçalarına ayırmak. Nasıl kesmeniz gerektiği, kütüğün nasıl desteklendiğine bağlıdır. Mümkünse bir testere tezgahı (Şek. Q) kullanın.

• Kesme işlemini daima zincir tam hızda çalışırken başlatın. Zinciri testerenin alt tutma yerini Şekil W'de gösterildiği gibi, ilk kesim alanının arkasına getirin. Zinciri testereyi açın, ardından zinciri ve çubuğu, sapı dayanak olarak kullanarak ağaçtan aşağı doğru indirin. Zincirli testere 45 derecelik bir açıya geldiğinde, testereyi tekrar düz seviyeye getirin ve tamamen kesinceye kadar bu adımları tekrarlayın.
• Ağaç, tüm uzunluğu boyunca desteklendiğinde, üstten bir kesim yapın (üstten parçalama), ancak testerenizin hızlı bir şekilde körelmesine neden olacak şekilde kesmekten kaçının.

• Şekil X - Kütük bir uçtan desteklendiğinde. Öncelikle çapın 1/3'ünü alttan kesin (alttan kesme). Ardından ilk kesmeyle karşılaşacak şekilde üstten keserek kesimi tamamlayın.

TÜRKÇE

• Şekil Y - Kütük her iki uçtan desteklendiğinde. Öncelikle çapın 1/3'ü kadar üstten kesin. Ardından ilk kesiği karşılayacak şekilde alttan 2/3 keserek işlemi tamamlayın.

• Eğimli bir alanda kesim yaparken daima kütüğün yokuş yukarı kısmında durun. "Ortadan kesim" yaparken tam kontrolü sürdürmek için, testere tutamaklarını kavramayı sürdürürken kesme sonuna doğru basıncı azaltın. Zinciri yere temas ettirmeyin. Kesmeyi tamamladıktan sonra, testereyi hareket ettirmeden önce testerenin durmasını bekleyin. Bir ağaçtan diğerine geçmeden önce daima motoru durdurun.

TEMİZLİK VE BAKIM

Aleti temizlemek için sadece hafif bir sabun ve ıslak bez kullanın. Testerenin plastik muhafazasını temizlemek için solvent kullanmayın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

ÖNEMLİ: Ürün güvenliğini ve güvenilirliğini sağlamak için tamirat, bakım ve ayarlama işlemleri, yetkili bir DEWALT servis merkezi tarafından, her zaman aynı parçalarla değiştirilmek suretiyle gerçekleştirilmelidir.

Düzenli bakım, zincirli testerenizin uzun ömürlü olmasını sağlar.

Zincir ve Çubuk

Her birkaç saatlik kullanımın ardından dişli kapağını, kılavuz çubuğu ve zinciri çıkarın ve yumuşak kıllı bir fırça kullanarak iyice temizleyin. Çubuk üzerindeki yağlama deliğinde kir bulunmadığından emin olun. Körelmiş zincirleri keskin zincirlerle değiştirirken zincir çubuğunu alttan üste çevirmek iyi bir uygulamadır.

Testere Bıçağının Keskinleştirilmesi (Şek. R-T)

DİKKAT: Keskin zincir. Zinciri tutarken daima ellerinize cu eldiven takın. Zincir keskindir ve çalışırken temas edildiğinde kesiklere neden olabilir.

UYARI: Keskin ve hareketli zincir. Aşağıdaki işlemleri yapmadan önce kazara harekete geçmesini önlemek için bataryayı çıkartılmasını sağlayın. Buna uyulmaması ciddi yaralanmaya yol açabilir.

NOT: Kesiciler kesim yaparken zemine veya bir çiviye dokunursa, hemen körelir.

Zinciri testerenizden mümkün olan en iyi performansı almak için zincir dişlerini keskin tutmanız önemlidir. Doğru zincir bileme işlemi için aşağıdaki yararlı ipuçlarını izleyin:

1. En iyi sonuçlar için, zincirinizi keskinleştirmek üzere 4,5 mm'lik bir eğe ve bir eğe tutucu veya eğeleme kılavuzu kullanın. Bu, daima doğru keskinleştirme açılarından emin olmanızı sağlar.
2. Eğe tutucuyu kesicinin üst plakası ve derinlik ölçerine düz bir şekilde yerleştirin.
3. Şekil R - Eğe kılavuzunuzda zincirle paralel olarak 30°'lik. Doğru üst plakası 21 eğeleme açısını (zincir taraftan 60°'lik bir eğenin yanından görünümü) tutun.
4. Önce zincirin bir tarafındaki kesicileri bileyleyin. Her kesicide içten dışa doğru eğeleme yapın. Sonra testerenizi çevirin ve zincirin diğer tarafındaki kesiciler için aynı işlemleri (2,3,4) tekrarlayın.

NOT: Şekil S'de gösterildiği gibi kesicilerin uçlarını (kesicinin önündeki zincir bağlantısının bir kısmını) yaklaşık 0,635 mm aşağıda olacak şekilde düzleştirmek için düz bir eğe kullanın.

1. Şekil T - Tüm kesici uzunlukları eşit tutun.
2. Üst plakaların veya yan plakaların krom yüzeyinde HASAR VARSA, bu tür bir HASAR giderilene kadar yeniden eğeleme işlemi yapın.

Dikkat: Eğeyle düzeltme sonrasında kesici keskin olabilir, bu yüzden bu işlem sırasında dikkatli olun.

NOT: Zincir her bileylendiğinde, bazı düşük geri tepme özelliklerini kaybeder, bu yüzden son derece dikkatli olunmalıdır. Zincirin en fazla dört kez bileylenerek keskinleştirilmesi önerilir.

Aksesuarlar

UYARI: Bu el kitabında önerilmeyen aksesuarların kullanılması tehlikeli olabilir.

Yedek zincir ve çubuk, size en yakın yetkili DEWALT servis merkezinden edinilebilir. Sadece düşük geri tepmeli çubuk ve zincir ile kullanım içindir.

DCM565 için mevcut yedek çubuklar ve zincirler:

Çubuk: 30 cm servis parça numarası 90586162 Zincir: 30 cm servis parça numarası N507302 - DT20676-QZ - 30 cm Oregon Zincir 3/8" Düşük pro. .0430" / 1,1mm (90PX045) DT20665-QZ-30cm Oregon Çubuk ve Zincir 30cm zincir 3/8" düşük pro. .043"/1,1mm (90PX045) & 30cm çubuk

BAKIM

DEWALT elektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları takıp çıkarmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Şarj cihazı ve akü bakım gerektirmezler.

Yağlama

Testere Zinciri ve Kılavuz Çubuğun Yağlanması bölümüne bakın (Şek. L)

Temizleme

UYARI: Havalandırma deliklerinde ve etrafında toz birikmesi halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

UYARI: Aletin metalik olmayan parçalarını temizlemek için çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Aksesuarlar

UYARI: DEWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktasıyla görüşün.

Çevrenin Korunması

Ayrı toplama. Bu işaretli simgeyle ürün ve piller normal evsel atıklarla birlikte çöpe atılmamalıdır. Bazı malzemeleri içeren ürün ve piller geri dönüştürülebilir veya geri kazanılabilir, bu da baz

hammaddeler için talebi azaltabilir. Lütfen elektrikli ürünleri ve pilleri yerel yasal mevzuata uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgiler www.2helpU.com adresinde mevcuttur.

Şarj Edilebilir Aküler

Bu uzun ömürlü akü, daha önce kolayca yapılan işlerde yeterince güç üretemeyecek duruma geldiğinde şarj edilmelidir. Teknik ömürlerinin sonunda, aküleri çevremize gerekli özeni göstererek atın:

Aküyü bitene kadar aleti çalıştırın, sonra aletten çıkarın. Lityum iyon hücreler geri dönüştürülebilir. Bunları yetkili servise veya yerel toplama merkezine teslim edin. Toplanan aküler geri dönüştürülecek veya uygun şekilde atılacaktır.

ARIZA GİDERME

Sorun Çüzüm
Unite calismiyor. • Batarya düzeneğinikontrol edin. • Batarya Şarj gereksinimlerinikontrol edin. • Ana tetişi hareket etirmeden formerly kildin tamamen aşkıya doitı itildigiinikontrol edin.	• Bataryayı Şarj edin. • Unite zorlaniyor. Yeniden besteht bilgulayın.
Unite kullanırken(AP)apaniyor.	• Bataryayı kirmizı Şarj lambasi yanana kadar Şarj cihazina takın. Batarya tamamen boşalırsa 8 saate kadar Şarj edin. • Ayrica, aleti calismanbir prizeti takın. Daha fazla ayrinti icin bkd. • Onemli Şarj Notlari. • Bir cihazin fişini takarak prizdeki akimi kontrol edin. • İsklar sondereğüdnuzde prizin güçü kapatan bir lamba duğmesine bögli olup olmadigiinikontrol edin. • Şarj cihazın ve cihazi, 4,5°C'nin üstunde veya 40,5°C'nin altindaki bir hava sıçakligina sahip yerlere götürün.
Batanyayı Şarj etmeyin.	• Bkz. Zincir Gerginliginin Ayarlanması bolümü. • Bkz. Zincirin Yaqlanması bolümü.
Çubuk/Zincir aşırı isindi.	• Bkz. Zincir Gerginliginin Ayarlanması bolümü. nOT: Aşırı gercinlik, aşınmaya, çubuk ve zincirin ömrúnün azalması neden olur. Her kesim öncesinde yalıkın. Bkz. Testere Biçagınin Değistirilmesi bolümü.
Zincir gezşek. • Bkd. Zincir Gerginliginin Ayarlanması bolümü.	• Zincir ters takilmş olabilir. Zincirin takilması ve;cıkartilmasıyla ilgili bolümlebakın.
Unite calisyyor ama kesim yapmiyor.	• Zincir ters takilmş olabilir. Zincirin takilması ve;cıkartilmasıyla ilgili bolümlebakın.
Unite yaçlanmiyor. • Yaq	haznesini doldurun. • Kılıvuz;cubuğunu, dislili ve dislili kapaşın temizleyin. Bkd. Temizlik ve Bakım bolümü.
