DCM565 - Serra DEWALT - Manual de utilização gratuito

Tipo de produto	Motosserra sem fio
Marca	DeWALT
Modelo	DCM565
Tensão nominal	18 V DC
Tipo de bateria	Li-Ion
Comprimento da barra guia	30 cm
Velocidade máxima da corrente (em vazio)	7,7 m/s
Comprimento máximo de corte	26 cm
Capacidade do reservatório de óleo	115 ml
Peso (sem bateria)	3,5 kg
Nível de pressão sonora (LpA)	76,5 dB(A)
Nível de potência sonora (LWA)	96,5 dB(A)
Valor de emissão de vibração (ah)	3,5 m/s²
Incerteza de vibração (K)	1,5 m/s²
Baterias compatíveis	DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547
Carregadores compatíveis	DCB107, DCB113, DCB115, DCB118, DCB112, DCB119, DCB413, DCB547
Travão de corrente	Sim, manual
Lubrificação automática	Sim
Sistema de proteção eletrónica	Sim (proteção contra sobrecarga, sobreaquecimento, descarga total)
Corrente de substituição	DWRC1200 (ref. 90586162) ou Oregon 90PX045
Barra guia de substituição	Ref. N507302 (30 cm)

Perguntas frequentes - DCM565 DEWALT

Qual bateria usar com a motosserra DCM565?

Use exclusivamente baterias DeWalt 18V Li-Ion compatíveis: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546 ou DCB547. Nunca use outras baterias.

Como instalar a corrente e a barra guia?

Remova a bateria. Levante a alavanca de bloqueio, gire o botão de ajuste no sentido anti-horário e remova a tampa do pinhão. Coloque a corrente ao redor da barra respeitando o sentido de rotação (seta), depois posicione o conjunto no pinhão e no pino. Recoloque a tampa do pinhão, gire o botão no sentido horário até ouvir um clique, depois ajuste a tensão com o botão de tensão. Aperte firmemente.

Como ajustar a tensão da corrente?

Desligue a ferramenta e remova a bateria. A corrente está corretamente tensionada se puder ser afastada 3 mm da barra puxando com força média entre o polegar e o indicador. Para ajustar, afrouxe o botão de bloqueio, gire o botão de tensão no sentido horário para apertar, depois feche o bloqueio. Uma corrente nova deve ser verificada frequentemente durante as primeiras 2 horas.

Qual óleo usar para a lubrificação automática?

Use um óleo específico para barra guia e corrente de boa qualidade. Como substituto temporário, óleo de motor SAE30 serve. Para poda, prefira óleo vegetal. Nunca use óleo usado ou muito espesso. O reservatório tem capacidade de 115 ml.

Como afiar a corrente da motosserra?

Use uma lima redonda de 4,5 mm com um guia-lima. Lime os dentes de um lado de dentro para fora mantendo um ângulo de 30° na placa superior. Depois de limar todos os dentes de um lado, vire a motosserra e repita. As limas de profundidade devem ser limadas a 0,635 mm abaixo das pontas. Não afie mais de quatro vezes.

O que fazer se a motosserra não ligar?

Verifique se a bateria está bem inserida e carregada. Certifique-se de que o travão de corrente está desengatado (puxe a proteção dianteira em direção ao punho). Pressione completamente a alavanca de bloqueio antes de apertar o gatilho. Se o problema persistir, teste a bateria num carregador.

Como testar o travão de corrente?

Antes de cada uso, ligue a motosserra e empurre a proteção dianteira para a frente com o dorso da mão esquerda. A corrente deve parar imediatamente. Se não parar, não use a ferramenta e leve-a a um centro de assistência DeWalt.

Qual é a posição correta das mãos?

Segure o punho dianteiro com a mão esquerda e o punho traseiro com a mão direita. Nunca inverta as mãos. Mantenha o braço esquerdo bloqueado para resistir aos ressaltos. Não coloque nenhuma parte do corpo na extensão da barra guia.

Como transportar a motosserra com segurança?

Remova sempre a bateria e instale a bainha de proteção na barra guia. Engate o travão de corrente empurrando a proteção dianteira para a frente. Transporte-a pelo punho dianteiro, longe do corpo.

O que fazer em caso de sobreaquecimento da barra guia ou da corrente?

Verifique a tensão da corrente (não deve estar nem muito frouxa nem muito apertada). Certifique-se de que o reservatório de óleo está cheio e que a lubrificação funciona. Limpe a barra guia, o pinhão e a tampa do pinhão. Reduza a pressão de corte e deixe a corrente fazer o trabalho.

MANUAL DE UTILIZADOR DCM565 DEWALT

CUIDADO E MANUTENÇÃO

Optou por uma ferramenta da DEWALT. Longos anos de experiência, um desenvolvimento meticuloso dos seus produtos e um grande espírito de inovação são apenas alguns dos argumentos que fazem da DEWALT um dos parceiros de maior confiança dos utilizadores de ferramentas elétricas profissionais.

Dados técnicos

	DCM565
Voltagem V	cc	18
Tipo de bateria Li-lon
Comprimento da lâmina-guiá cm 30
Veloculdade maior da corrente (semarga) m/s 7,7
Comprimento Tmaximo de corte cm 26
Capacidade do oleo ml 115
Peso (sem bateria) kg 3,5
Valores de rúido e vibração (valores totais de vibração) de Accordo com a EN60745-2-13
LPA (nível de emissão de pressão sonora)	dB(A)	76,5
LWA (nível de potência acústica)	dB(A)	96,5
K (variabilidade do[nível acústico indicado)	dB(A)	3,0
Valor de emissão de vibrações ah=	m/s2	3,5
K de variabilité=	m/s2	1,5

O nível de emissão de vibrações indicado nesta ficha de informações foi medido em conformidade com um teste padrão estabelecido pela norma EN60745 e poderá ser utilizado para comparar ferramentas. Por consequência, este nível poderá ser utilizado para uma avaliação preliminar da exposição a vibrações.

ATENÇÃO: o nível de emissão de vibrações declarado corresponde às principais aplicações da ferramenta.

No entanto, se a ferramenta for utilizada para outras aplicações ou com outros acessórios, ou tiver uma manutenção insuficiente, o nível de emissão de vibrações poderá ser diferente. Isto poderá aumentar significativamente o nível de exposição às vibrações ao longo do período total de trabalho.

Além disso, a estimativa do nível de exposição às vibrações também deve ter em conta o número de vezes que a ferramenta é desligada ou está em funcionamento, mas sem executar tarefas. Isto poderá reduzir significativamente o nível de exposição às vibrações ao longo do período total de trabalho.

Identifique medidas de segurança adicionais para proteger o utilizador contra os efeitos das vibrações, tais como: efetuar uma manutenção correta da ferramenta

e dos acessórios, manter as mãos quentes e organizar padrões de trabalho.

DECLARAÇÃO DE CONFORMIDADE DA CE

Diretiva "máquinas"

Motosserra de 18 V DCM565

A DEWALT declara que os produtos descritos em Dados técnicos se encontram em conformidade com as seguintes normas e diretivas:

2006/42/CE, EN60745-1:2009+A11:2010, EN60745-2-13:2009+A1:2010.

2000/14/CE, Anexo V DEKRA Certificação B.V., Meander 1051/P.O. Box 5185 6825 MJ ARNHEM / 6802 ED

ARNHEM

Países Baixos

N.º do ID do Organismo Notificado: 0344

L (potência acústica medida) 76,5 dB(A)

LwA (potência acústica garantida) 100 dB(A)

Estes produtos respeitam também as Diretivas 2014/30/UE, 2011/65/UE. Para obter mais informações, contacte a DEWALT através da morada indicada em seguida ou consulte o verso do manual.

O abaixo assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da DEWALT.

Markus Rompel

D-65510, Idstein, Alemanha

12.12.2016

ATENÇÃO: para reduzir o risco de ferimentos, leia o manual de instruções.

Definições: diretrizes de segurança

As definições abaixo descrevem o grau de gravidade correspondente a cada PALAVRA de advertência. Leia cuidadosamente o manual e preste atenção a estes símbolos.

PERIGO: indica uma situação iminentemente perigosa que, se não for evitada, resultará em morte ou

lesões graves

ATENÇÃO: indica uma situação potencialmente perigosa. Se não for evitada, poderá resultar em morte ou lesões graves.

Baterias Carregadores/Intervalos de Carregamento (minutos)
# de cat. V	cc	Ah	Peso kg	DCB107 DCB113 DCB115 DCB118 DCB119 DCB413
DCB547 18/54	3,0/9,0	1,25	420 220	140 85	140 X	X
DCB546	18/54	2,0/6,0	1,05	270	140	90	60	90	X
DCB497	36	7,5	1,92	X	X	X	X	X	150
DCB496	36	6,0	1,88	X	X	X	X	X	120
DCB181	18	1,5	0,35	70	35	22	22	22	45
DCB182	18	4,0	0,61	185	100	60	60	60	120
DCB183/8	18	2,0	0,40	90	50	30	30	30	60
DCB184/8	18	5,0	0,62	240	120	75	75	75	150
DCB185	18	1,3	0,35	60	30	22	22	22	X

CUIDADO: indica uma situação potencialmente perigosa. Se não for evitada, poderá resultar em lesões ligeiras ou moderadas.

AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais.

ATENÇÃO: leia todos os avisos de segurança e todas as instruções. O não seguimento dos avisos e das instruções poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA CONSULTA POSTERIOR

Em todos os avisos que se seguem, o termo "ferramenta elétrica" refere-se à sua ferramenta alimentada pela rede elétrica (com fios) ou por uma bateria (sem fios).

1) Segurança da Área de Trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas desorganizadas ou escuras são propensas a acidentes. b) Não utilize as ferramentas elétricas em ambientes explosivos, como, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas criam faíscas que poderão inflamar estas poeiras ou vapores. c) Mantenha as crianças e outras pessoas afastadas quando utilizar uma ferramenta elétrica.

As distrações podem levar à perda do controlo da ferramenta.

a) As fichas das ferramentas elétricas têm de ser compatíveis com a tomada de eletricidade. Nunca modifique a ficha de forma alguma. Não utilize

fichas adaptadoras com ferramentas elétricas ligadas à terra. As fichas não modificadas e as tomadas compatíveis reduzem o risco de choque elétrico.

b) Evite o contacto corporal com superfícies e equipamentos ligados à terra, como, por exemplo, tubagens, radiadores, fogões e frigoríficos. Se o seu corpo estiver "ligado" à terra, o risco de choque elétrico é maior. c) Não exponha as ferramentas elétricas à chuva ou a condições de humidade. A entrada de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não aplique força excessiva sobre o cabo. Nunca o utilize para transporte, puxar ou desligar a ferramenta elétrica. Mantenha o cabo afastado de fontes de calor, substâncias oleosas, extremidades afiadas ou peças móveis. Os cabos danificados ou emaranhados aumentam o risco de choque elétrico. e) Ao utilizar uma ferramenta elétrica no exterior, use uma extensão adequada para utilização ao ar livre. A utilização de um cabo adequado para uso ao ar livre reduz o risco de choque elétrico. f) Se não for possível evitar trabalhar com uma ferramenta elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque elétrico.

3) Segurança Pessoal

a) Mantenha-se alerta, preste atenção ao que está a fazer e faça uso de bom senso ao utilizar uma ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distração durante a utilização de ferramentas elétricas poderá resultar em ferimentos graves. b) Use equipamento de proteção pessoal. Use sempre uma proteção ocular. O equipamento de proteção, como, por exemplo, uma máscara contra o pó, sapatos de segurança antiderrapantes, um capacete de segurança ou uma proteção auditiva, usado nas condições apropriadas, reduz o risco de ferimentos.

c) Evite acontecimentos acidentais. Certifique-se de que o interruptor da ferramenta está na posição de desligado antes de a ligar à tomada de eletricidade e/ou inserir a bateria, ou antes de pegar ou transportar a ferramenta. Se mantiver o dedo sobre o interruptor ao transportar ferramentas elétricas ou se as ligar à fonte de alimentação com o interruptor ligado, poderá originar acidentes. d) Retire qualquer chave de ajuste ou chave de porcas antes de ligar a ferramenta elétrica. Uma chave de porcas ou chave de ajuste deixada numa peça móvel da ferramenta poderá resultar em ferimentos. e) Não se estique demasiado ao trabalhar com a ferramenta. Mantenha sempre os pés bem apoiados e um equilíbrio apropriado. Desta forma, será mais fácil controlar a ferramenta elétrica em situações inesperadas. f) Use vestuário apropriado. Não use roupa larga nem joias. Mantenha o cabelo e a roupa (incluindo luvas) afastados das peças móveis. As roupas largas, as joias ou o cabelo comprido podem ficar presos nestas peças. g) Se forem fornecidos acessórios para a ligação de equipamentos de extração e recolha de partículas, certifique-se de que estes são ligados e utilizados corretamente. A utilização de dispositivos de extração de partículas pode reduzir os riscos relacionados com as mesmas.

4) Utilização e Manutenção de Ferramentas Elétricas

a) Não utilize a ferramenta elétrica de forma forçada. Utilize a ferramenta elétrica correta para o seu trabalho. A ferramenta elétrica adequada irá efetuar o trabalho de um modo mais eficiente e seguro se for utilizada de acordo com a capacidade para a qual foi concebida. b) Não utilize a ferramenta elétrica se o respetivo interruptor não a ligar e desligar. Qualquer ferramenta elétrica que não possa ser controlada através do interruptor de alimentação é perigosa e tem de ser reparada. c) Retire a ficha da tomada de eletricidade e/ou a bateria da ferramenta elétrica antes de efetuar quaisquer ajustes, substituir acessórios ou guardar a ferramenta. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta elétrica acidentalmente. d) Guarde as ferramentas elétricas que não estiverem a ser utilizadas fora do alcance de crianças e não permita que sejam utilizadas por pessoas não familiarizadas com as mesmas ou com estas instruções. As ferramentas elétricas são perigosas nas mãos de pessoas que não possuem as qualificações necessárias para as manusear. e) Faça a devida manutenção das ferramentas elétricas. Verifique se as peças móveis da ferramenta elétrica estão alinhadas e não emperram, bem como se existem peças partidas

ou danificadas ou quaisquer outras condições que possam afetar o funcionamento da mesma. Se a ferramenta elétrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas elétricas com uma manutenção insuficiente.

f) Mantenha as ferramentas de corte sempre afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, emperram com menos frequência e controlam-se com maior facilidade. g) Utilize a ferramenta elétrica, os acessórios, as brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e a tarefa a ser efetuada. A utilização da ferramenta elétrica para fins diferentes dos previstos poderá resultar em situações perigosas.

5) Utilização e Manutenção de Ferramentas com Bateria

a) Utilize apenas o carregador especificado pelo fabricante do equipamento. Um carregador apropriado para um tipo de bateria poderá criar risco de incêndio se for utilizado para carregar outras baterias. b) Utilize as ferramentas elétricas apenas com as baterias especialmente indicadas para as mesmas. A utilização de quaisquer outras baterias poderá criar um risco de ferimentos e incêndio. c) Quando a bateria não estiver a ser utilizada, mantenha-a afastada de outros objetos de metal, como, por exemplo, clipes, moedas, chaves, pregos, parafusos ou outros pequenos objetos metálicos que possam estabelecer uma ligação entre os contactos. Um curto-circuito entre os contactos da bateria poderá causar queimaduras ou um incêndio. d) Uma utilização abusiva da ferramenta pode resultar na fuga do líquido da bateria; evite o contacto com este líquido. No caso de um contacto acidental, passe imediatamente a zona afetada por água. Se o líquido entrar em contacto com os olhos, procure também assistência médica. O líquido derramado da bateria pode provocar irritação ou queimaduras.

6) Assistência

a) A sua ferramenta elétrica só deve ser reparada por um técnico qualificado e só devem ser utilizadas peças sobresselentes originais. Desta forma, é garantida a segurança da ferramenta elétrica.

Avisos de segurança adicionais sobre a motosserra

ATENÇÃO: Leia todos os avisos de segurança e todas as instruções antes de utilizar a motosserra.

• Mantenha todas as partes do corpo afastadas da corrente da serra quando a motosserra estiver em funcionamento. Antes de ligar a motosserra, certifique-se de que a corrente da serra não está em contacto com

nada. Um momento de falta de atenção durante a utilização de uma motosserra poderá fazer com que o seu vestuário ou corpo fique preso na ferramenta.

• Segure sempre a motosserra com a mão direita na pega traseira e a mão esquerda na pega dianteira. Segurar a motosserra com uma disposição invertida das mãos aumenta o risco de lesões e tal nunca deverá ser efetuado.
• Segure a ferramenta elétrica apenas pelas áreas isoladas, porque a corrente da serra pode entrar em contacto com a cablagem oculta. As correntes da serra em contacto com um cabo sob tensão poderão fazer com que as peças metálicas expostas da ferramenta elétrica fiquem também sob tensão e provoquem um choque elétrico ao operador.
• Utilize óculos de segurança e proteção auricular. É recomendada a utilização de equipamento de proteção adicional para a cabeça, mãos, pernas e pés. Um vestuário de proteção adequado reduzirá as lesões causadas por fragmentos em movimento ou pelo contacto acidental com a corrente da serra.
• Não utilize uma motosserra em cima de uma árvore. A utilização de uma motosserra em cima de uma árvore pode causar ferimentos.
• Mantenha-se sempre bem posicionado e utilize a motosserra apenas quando se encontrar numa superfície fixa, segura e nivelada. As superfícies escorregadias ou instáveis, como, por exemplo, escadas, poderão causar uma perda do equilíbrio ou do controlo da motosserra.
• Quando estiver a cortar uma pernada sob tensão, esteja atento à recuperação elástica. Quando a tensão das fibras de madeira for libertada, a pernada sob tensão pode atingir o operador e/ou provocar o descontrolo da motosserra.
• Tenha especial cuidado ao cortar galhos e árvores jovens. O material fino e delgado poderá tocar na corrente da serra e saltar na sua direção ou fazer com que se desequilibre.
• Transporte a motosserra pela pega dianteira com a motosserra desligada e afastada do seu corpo. Quando transportar ou armazenar a motosserra, coloque sempre a tampa da lâmina-guia. Um manuseamento adequado da motosserra reduz a probabilidade de um contacto acidental com a corrente da serra em movimento.
• Siga as instruções relativas à lubrificação, tensão da corrente e troca de acessórios. Uma corrente incorretamente tensionada ou lubrificada pode partir ou aumentar a probabilidade de um contra-golpe.
• Mantenha as pegas secas, limpas e sem qualquer óleo ou gordura. As pegas com gordura ou óleo são escorregadias, podendo provocar a perda de controlo.
• Corte apenas madeira. Não utilize a motosserra para fins que não sejam aqueles para os quais foi concebida. Por exemplo: não utilize a motosserra para cortar plástico, alvenaria ou materiais de construção que não sejam madeira. A utilização da motosserra para outros fins que não os previstos poderá resultar em situações de perigo.

Causas e prevenção do efeito de contra-golpe:

O contra-golpe pode ocorrer quando a frente ou a ponta da lâmina-guia tocar num objeto ou quando um pedaço de madeira se fechar e emperrar a corrente da serra no corte.

O contacto com a ponta poderá, em alguns casos, causar uma súbita reação inversa, empurrando a lâmina-guia para cima e para trás em direção ao utilizador.

Se a corrente da serra ficar presa ao longo da parte superior da lâmina-guia, poderá empurrar a lâmina-guia rapidamente para trás em direção ao utilizador.

Qualquer uma destas reações poderá fazer com que perca o controlo da motosserra, o que poderá causar ferimentos graves. Não dependa exclusivamente dos dispositivos de segurança integrados na sua motosserra. Como utilizador de uma motosserra, deverá efetuar diversas medidas para manter os trabalhos de corte isentos de acidentes ou lesões.

O contra-golpe é o resultado de uma utilização errada da ferramenta e/ou de procedimentos ou condições de utilização incorretos, podendo ser evitado com medidas de precauções apropriadas, conforme descrito em seguida.

• Segure a motosserra com firmeza, com os polegares e os outros dedos a rodear as pegas da motosserra, com ambas as mãos e posicione o corpo e o braço para que consiga resistir a forças de contra-golpe. As forças de um contra-golpe podem ser controladas pelo utilizador, se forem tomadas medidas de precaução apropriadas. Não largue a motosserra.
• Mantenha sempre o equilíbrio e não corte a uma altura superior à do seu ombro. Isto ajuda a impedir um contacto involuntário da ponta e permite um melhor controlo da motosserra em situações inesperadas.
• Utilize apenas as lâminas-guia e correntes de substituição especificadas pelo fabricante. Se utilizar lâminas-guia e correntes de substituição incorrectas, a corrente pode partir-se e/ou ocorrer um contra-golpe.
• Respeite as instruções de afiação e manutenção do fabricante para a corrente da serra. Diminuir a altura do indicador de profundidade poderá originar um contra-golpe maior.

Devem ser respeitadas as seguintes precauções para minimizar o contra-golpe:

1. Agarre a motosserra com firmeza. Segure firmemente na motosserra com ambas as mãos quando o motor estiver ligado. Segure com firmeza a pega com os polegares e os outros dedos à volta das pegas da motosserra. A motosserra puxa para a frente quando fizer cortes a partir da extremidade inferior da lâmina-guia e empurra para trás quando fizer cortes ao longo da extremidade superior da lâmina-guia.
2. Mantenha sempre o equilíbrio.
3. Mantenha-se sempre bem posicionado e equilibrado.

1. Não permita que a ponta da lâmina-guia toque em troncos, ramos, no chão ou em qualquer obstrução.
2. Não corte a uma altura superior à do seu ombro.
3. Utilize dispositivos como a corrente de contra-golpe reduzido e as lâminas-guia de contra-golpe que diminuem os riscos associados ao contra-golpe.
4. Utilize apenas as lâminas-guia e as correntes de substituição especificadas pelo fabricante ou equivalente.
5. Nunca deixe a corrente em movimento entrar em contacto com qualquer objecto na ponta da lâmina-guia.
6. Mantenha a área de trabalho sem obstruções, como árvores, ramos, rochas, vedações, cotos, etc. Elimine ou evite as obstruções nas quais a motosserra pode bater enquanto estiver a fazer cortes através de um tronco ou ramo específico.
7. Mantenha a motosserra afiada e com a tensão adequada. Uma corrente solta ou embotada pode aumentar a probabilidade de contra-golpe. Verifique a tensão em intervalos regulares com o motor parado e a ferramenta desligada, mas nunca o faça com o motor em funcionamento.
8. Comece e execute o corte apenas quando tiver a corrente a deslocar-se à velocidade máxima. Se a corrente estiver a deslocar-se a uma velocidade mais lenta, há uma maior probabilidade de contra-golpe.
9. Corte um tronco de cada vez.
10. Tenha muito cuidado quando retomar um corte anterior. Coloque as proteções com reentrâncias na madeira e deixe que a correia atinja a velocidade máxima antes de prosseguir com o corte.
11. Não faça cortes em profundidade ou de perfuração.
12. Preste atenção ao movimento dos troncos ou a outras forças que possam impedir um corte, bloqueio ou queda para cima da motosserra.

Dispositivos de segurança contra recuo

ATENÇÃO: Os seguintes dispositivos estão incluídos na motosserra para ajudar a reduzir o risco de contra-golpe. Porém, esses dispositivos não eliminam por completo esta reação perigosa. Como utilizador da motosserra, não deve confiar apenas nos dispositivos de segurança. Deve seguir todas as precauções de segurança, instruções e manutenção indicadas neste manual para evitar o contra-golpe e outras forças que possam originar ferimentos graves.

• A lâmina-guia, que permite reduzir o contra-golpe, foi concebida com uma ponta com um raio pequeno, que diminui o tamanho da zona de perigo de contra-golpe na ponta da lâmina-guia. Está comprovado que uma lâmina-guia contra contra-golpe reduz consideravelmente o grau e a gravidade do contra-golpe quando é testada de acordo com os requisitos de segurança para motosserras elétricas.
• A corrente de contra-golpe reduzido, concebida com um indicador de profundidade contornado e uma ligação do

guarda-mão que desvia a força do contra-golpe e permite a entrada da madeira na lâmina.

• Não utilize a motosserra quando estiver em cima de uma árvore, numa escada, num escadote ou em qualquer outra superfície instável.
• Segure a ferramenta apenas pelas superfícies isoladas específicas para o efeito ao efetuar uma operação em que a ferramenta de corte possa entrar em contacto com fios ocultos. O contacto com um fio sob tensão irá também fazer com que as partes metálicas expostas da ferramenta fiquem com corrente e provoque um choque elétrico no utilizador.
• Não tente efetuar operações que estejam para além da sua capacidade ou experiência. Leia atentamente e compreenda por completo as instruções indicadas neste manual.
• Antes de ligar a motosserra, certifique-se de que a corrente da serra não está em contacto com outros objetos.
• Não utilize uma motosserra com uma mão! Se utilizar a motosserra com uma mão, pode ocorrer ferimentos graves no operador, nos ajudantes ou em pessoas que estejam por perto. As motosserras foram concebidas apenas para utilização com duas mãos.
• Mantenha as pegas secas, limpas e sem óleo ou massa lubrificante.
• Não permita a acumulação de sujidade, resíduos ou serradura no interior do motor ou nas aberturas de ar exteriores. Desligue a motosserra antes de a colocar no chão.
• Não corte vinhas e/ou vegetação rasteira.
• Tenha especial cuidado quando cortar arbustos de pequenas dimensões e árvores jovens, uma vez que o material fino poderá tocar na correia da serra e ser puxado na sua direção ou fazer com que se desequilibre.

ATENÇÃO: algumas poeiras produzidas por atividades de areamento, serragem, polimento, perfuração e construção contêm produtos químicos comprovados pelo Estado da Califórnia como causa de cancro, defeitos congénitos ou outros danos genéticos. Alguns exemplos destes produtos químicos são:

chumbo proveniente de tintas à base de chumbo, sílica cristalina de tijolos e cimento e outros produtos de alvenaria, e arsénico e crómio de madeira quimicamente tratada.

• Evite o contacto prolongado com o pó resultante das atividades de areamento, serragem, polimento, perfuração e outras atividades de construção. Use vestuário de proteção e lave as áreas expostas com água e sabão. Se permitir a entrada de pó na boca, nariz, olhos ou se permanecer na sua pele, os produtos químicos podem ser absorvidos pela pele.

ATENÇÃO: a utilização desta ferramenta pode gerar e/ou espalhar serradura, provocando problemas respiratórios permanentes ou outras lesões.

Nomes e termos da motosserra

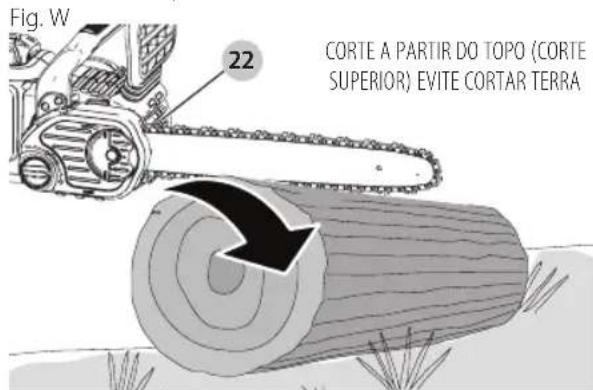

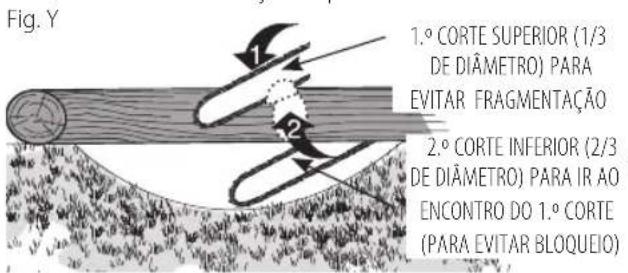

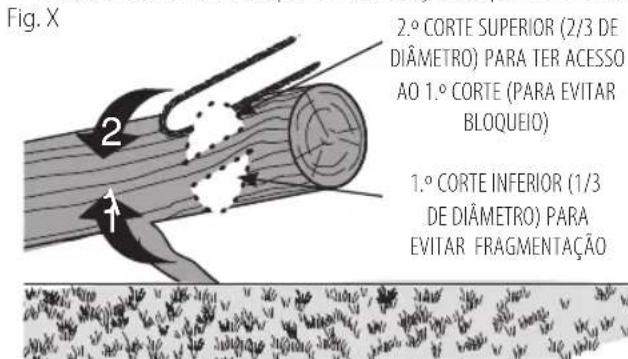

• Corte transversal do tronco - O processo de corte transversal de uma árvore abatida ou de um tronco em pedaços.
• Trava do motor - Um dispositivo em peça para parar a motosserra quando o interruptor é libertado.
• Motora-piloto da motosserra - Uma motosserra sem a corrente da serra e a lâmina-guia.
• Roda dentada ou roda - A parte dentada que aciona a motosserra.

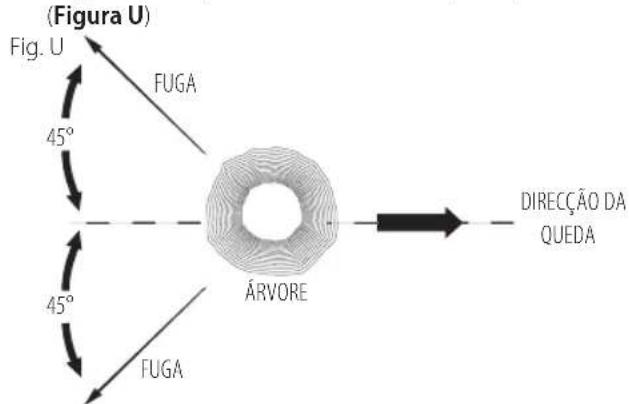

• Abate de árvores - O processo de corte de uma árvore.

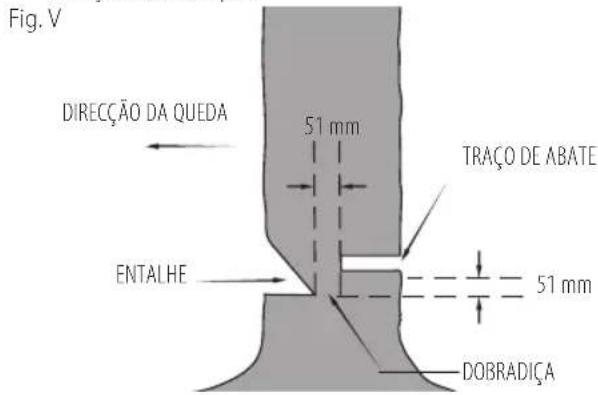

• Traço de abate - O corte final de uma operação de abate de árvores feito do lado oposto da árvore a partir do corte de entalhe.
• Pega dianteira - A pega de apoio localizada na ou na direção da parte dianteira da motosserra.
• Guarda-mão dianteiro - Uma barreira estrutural entre a pega dianteira de uma motosserra e a lâmina-guia, normalmente localizada perto da posição da mão na pega dianteira.
• Lâmina-guia - Uma estrutura com calhas que suporta e guia a motosserra.
• Bainha da lâmina-guia - Caixa instalada sobre a lâmina-guia para impedir o contacto dos dentes quando a serra não estiver a ser utilizada.
• Contra-golpe - O movimento de contra-golpe ou ascendente, ou ambos, da lâmina-guia ocorre quando a motosserra perto do bocal da área superior da lâmina-guia entra em contacto com um objeto, por exemplo, um tronco ou um ramo, ou quando a madeira fecha e bloqueia a motosserra durante o corte.
• Contra-golpe, bloqueio - O contra-golpe rápido da serra, que pode ocorrer quando a madeira conta e bloqueia a motosserra em movimento no corte, ao longo da parte superior da lâmina-guia.
• Contra-golpe, rotativo - O movimento ascendente e de contra-golpe rápido da serra, que pode ocorrer quando a corrente da serra em movimento perto da parte superior da ponta da lâmina-guia entra em contacto com um objeto, como, por exemplo, um tronco ou um ramo. Corte de pernadas - Remover os ramos de uma árvore caída.
• Corrente de contra-golpe reduzido - Uma corrente que reduz os requisitos de desempenho do contra-golpe (quando é testada numa amostra representativa das motosserras).
• Posição normal de corte - As posições empregues para efetuar as operações de abate e corte.
• Corte inferior em entalhes - Um corte de entalhe numa árvore que orienta a queda da árvore.
• Pega traseira - A pega de apoio localizada na ou na direção da parte traseira da motosserra.
• Lâmina-guia de contra-golpe reduzido - Uma lâmina-guia que reduz consideravelmente o recuo, de maneira comprovada.
• Corrente de serra de substituição - Uma corrente que reduz os requisitos de desempenho de recuo quando é testada com motosserras.
• Motosserra - Uma corrente com dentes de corte, que corta madeira e é acionada pelo motor e é suportada pela lâmina guia.
• Proteção com reentrâncias - As reentrâncias realizadas durante o corte ou abate para rodar a serra e fazer a posição durante a serragem.
• Interruptor - Um dispositivo que, quando é acionado, liga ou interrompe um circuito de potência elétrica ao motor da motosserra.
• Ligação do interruptor - O mecanismo que transmite movimento de um gatilho ao interruptor.
• Bloqueio do interruptor - Um batente móvel que impede o funcionamento acidental do interruptor até ser acionado manualmente.

Uso pretendido

A motosserra DCM565 da DEWALT é ideal para aplicações de poda e corte de troncos até 35 cm de diâmetro.

Riscos residuais

Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes riscos são os seguintes:

Danos auditivos. - Risco de ferimentos causados por partículas voadoras. - Risco de queimaduras devido aos acessórios ficarem quentes durante a utilização. - Risco de ferimentos pessoais devido à utilização prolongada.

Segurança elétrica

O motor elétrico foi concebido apenas para uma voltagem específica. Verifique sempre se a voltagem da bateria corresponde à indicada na placa com os requisitos de alimentação. Além disso, certifique-se também de que a voltagem do seu carregador corresponde à da rede elétrica.

O seu carregador da DEWALT possui isolamento duplo, em conformidade com a norma EN60335. Por conseguinte, não é necessária qualquer ligação à terra.

Se o cabo de alimentação estiver danificado, este tem de ser substituído por um cabo especialmente preparado, disponível através dos centros de assistência da DEWALT.

Utilizar uma extensão

Não deve ser realizada qualquer extensão a menos que seja absolutamente necessário. Utilize uma extensão aprovada adequada para a potência da alimentação do seu carregador (consulte os Dados Técnicos). O diâmetro mínimo do fio condutor é 1 mm² e o comprimento máximo da extensão é 30 m. Ao utilizar uma bobina de cabo, desenrole sempre o cabo na íntegra.

GUARDE ESTAS INSTRUÇÕES

Carregadores

Os carregadores da DEWALT não requerem ajuste e foram concebidos para uma operação tão fácil quanto possível.

Instruções de Segurança Importantes Para Todos os Carregadores de Baterias

GUARDE ESTAS INSTRUÇÕES: este manual inclui instruções de funcionamento e segurança importantes para carregadores de bateria compatíveis (consulte Dados Técnicos).

• Antes de utilizar o carregador, leia todas as instruções e sinais de aviso no carregador, na bateria e no aparelho que utiliza a bateria.

ATENÇÃO: perigo de choque. Não permita a entrada de líquidos no carregador. Pode ocorrer um choque elétrico.

ATENÇÃO: recomendamos a utilização de um dispositivo de corrente residual com uma corrente residual de 30 mA ou menos.

CUIDADO: perigo de queimadura. Para reduzir o risco de

, carregue apenas baterias recarregáveis DEWALT.

Outros tipos de baterias podem rebentar, causando lesões pessoais e danos.

CUIDADO: as crianças devem ser vigiadas, para garantir que não brincam com o aparelho.

AVISO: em determinadas condições, quando o carregador está ligado à fonte de alimentação, os contactos de carga expostos no interior do carregador podem entrar em curto-circuito devido a material estranho. Os materiais estranhos condutores como, por exemplo, mas não limitado a, lã de aço, folha de alumínio ou qualquer acumulação de partículas metálicas devem ser removidos dos orifícios do carregador. Desligue sempre o carregador da fonte de alimentação quando não estiver inserida uma bateria no respectivo compartimento. Desligue o carregador antes de proceder à limpeza.

• NÃO carregue a bateria com quaisquer carregadores além dos especificados neste manual. O carregador e a bateria foram concebidos especialmente para funcionarem em conjunto.
• Estes carregadores foram concebidos apenas para carregar baterias recarregáveis DEWALT. Quaisquer outros usos podem resultar em incêndio, choque elétrico ou electrocussão.
• Não exponha o carregador à chuva ou neve.
• Quando desligar o carregador da corrente, puxe pela ficha e não pelo cabo. Isto permite reduzir o risco de danos na ficha de alimentação elétrica e do cabo.
• Certifique-se de que o cabo está colocado num local onde não possa ser pisado, possa causar tropeções ou esteja sujeito a danos ou tensão.
• Não utilize uma extensão, a menos que seja estritamente necessário. O uso de uma extensão inadequada pode resultar em incêndio, choque elétrico ou electrocussão.
• Não coloque objetos sobre o carregador nem o coloque em cima de uma superfície macia que possa bloquear as

entradas de ventilação e causar calor interno excessivo. Coloque o carregador num local afastado de fontes de calor. O carregador é ventilado através de ranhuras na parte superior e inferior da estrutura.

• Não utilize o carregador se o cabo ou a ficha estiverem danificados—substitua-os de imediato.
• Não utilize o carregador se tiver sofrido um golpe brusco, se o deixar cair ou se ficar de algum modo danificado. Leve-o para um centro de assistência autorizado.
• Não desmonte o carregador; leve-o para um centro de assistência autorizado, no caso de ser necessário assistência ou reparação. Uma nova montagem incorreta pode resultar em choque elétrico, electrocussão ou incêndio.
• Se o cabo de alimentação ficar danificado, deve enviá-lo de imediato para o fabricante, agente de assistência ou um responsável devidamente qualificado para que possa ser substituído, de modo a evitar qualquer situação de perigo.
• Desligue o carregador da tomada antes de proceder a qualquer trabalho de limpeza. Isto reduz o risco de choque elétrico. A remoção da bateria não reduz este tipo de risco. NUNCA tente ligar 2 carregadores ao mesmo tempo.
• O carregador foi concebido para funcionar com uma potência elétrica doméstica padrão de 230 V. Não tente utilizá-lo com qualquer outra tensão. Isto não se aplica ao carregador do automóvel.

Carregar uma bateria (Fig. B)

1. Ligue o carregador numa tomada adequada antes de inserir a bateria.
2. Insira a bateria 7 no carregador, certificando-se de que fica totalmente encaixada no carregador. O indicador luminoso vermelho (de carga) pisca repetidamente, indicando que o processo de carga foi iniciado.
3. A conclusão do processo de carga é indicada pelo indicador luminoso vermelho, que permanece ligado de maneira contínua. A bateria fica totalmente carregada e pode ser retirada ou pode deixá-la no carregador. Para retirar a bateria do carregador, prima o botão de libertação na bateria 15.

NOTA: Para assegurar o máximo desempenho e vida útil das baterias de iões de lítio, carregue a bateria totalmente antes de utilizar o produto pela primeira vez.

Consulte os indicadores abaixo para saber qual é o estado do processo de energia da bateria.

Indicadores de energia
em energia	— — — —
totalmente carregada	— — — —
retardação de calor/frio da bateria*	— — — —

• O indicador luminoso vermelho continua a piscar, mas acende-se um indicador luminoso amarelo durante esta operação. Quando a bateria atingir a temperatura adequada, o indicador

luminoso amarelo desliga-se e o carregador continua o processo de carga.

O(s) carregador(es) compatível(eis) não carrega uma bateria defeituosa. O carregador indica que a bateria está defeituosa ao não acender-se ou aparecer um problema na bateria ou aparece um padrão intermitente no carregador.

NOTA: isto pode também indicar que se trata de um problema no carregador.

Se o carregador indicar uma falha, leve o carregador e a bateria a um centro de assistência autorizada para que sejam submetidos a um teste.

Retardação de calor/frio

Quando o carregador detecta que uma bateria está demasiado quente ou fria, inicia automaticamente a retardação de calor/frio, interrompendo o processo de carga até a bateria atingir a temperatura adequada. Em seguida, o carregador muda automaticamente para o modo de carga. Essa função assegura a duração máxima da bateria.

Uma bateria fria fica carregada a uma velocidade mais lenta do que uma bateria quente. A bateria irá carregar a esta taxa mais lenta durante todo o ciclo de energia e não recupera a taxa de energia máxima, mesmo que a bateria aqueça.

O carregador DCB118 está equipado com uma ventoinha interna para arrefecer a bateria. A ventoinha liga-se automaticamente quando a bateria tem de ser arrefecida. Nunca utilize o carregador se a ventoinha não funcionar corretamente ou se as aberturas de ventilação estiverem obstruídas. Não permita a entrada de objectos estranhos no interior do carregador.

Sistema de proteção eletrónica

As baterias de iões de lítio XR foram concebidas com um Sistema de proteção eletrónica que protege a bateria contra sobrecarga, sobreaquecimento ou descarga profunda.

A ferramenta desliga-se automaticamente se o Sistema de proteção eletrônica for ativado. Se isto ocorrer, coloque a bateria de iões de lítio no carregador até ficar totalmente carregada.

Montagem na parede

Estes carregadores foram concebidos para montagem na parede ou para serem colocados numa mesa ou numa superfície de trabalho. Se forem montados numa parede, coloque o carregador perto de uma tomada elétrica e afastado de cantos ou outras obstruções que possam impedir a circulação de ar. Utilize a parte traseira do carregador como base para a fixação dos parafusos de montagem na parede. Monte o carregador com firmeza com parafusos de placa de gesso (adquiridos separadamente) a uma distância de pelo menos 25,4 mm com uma cabeça do parafuso com 7-9 mm de diâmetro, aparafusado em madeira a uma profundidade ideal de cerca de 5,5 mm do parafuso exposto. Alinhe as ranhuras na parte traseira do carregador com os parafusos expostos e insira-os por completo nas ranhuras.

Instruções de limpeza do carregador

ATENÇÃO: perigo de choque. Desligue o carregador da tomada de CA antes de proceder à limpeza.

Sujidade e gordura podem ser removidas a partir do exterior do carregador com um pano ou uma escova suave não metálica. Não utilize água ou outros produtos de limpeza. Nunca deixe entrar qualquer líquido dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta num líquido.

Baterias

Instruções de segurança importantes para todas as baterias

Ao encomendar baterias sobresselentes, certifique-se de que inclui a referência do catálogo e a voltagem.

A bateria não irá estar totalmente carregada quando sair da embalagem pela primeira vez. Antes de utilizar a bateria e o carregador, leia as instruções de segurança abaixo. Em seguida, siga os procedimentos de carregamento indicados nas instruções.

LEIA TODAS AS INSTRUÇÕES

• Não carregue ou utilize baterias em ambientes explosivos, como, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. A colocação ou remoção da bateria do carregador pode inflamar as poeiras ou os fumos.
• Nunca force a entrada da bateria no carregador. Nunca modifique a bateria de modo a encaixá-la num carregador não compatível, porque pode romper, causando lesões pessoais graves.
• Carregue as baterias apenas em carregadores DEWALT.
• NÃO salpique nem coloque a bateria debaixo de água ou de outros líquidos.
• Não armazene nem utilize a ferramenta e a bateria em locais onde a temperatura possa atingir ou exceder 40°C (tais como barracos ao ar livre ou construções de metal durante o verão).
• Não incinere a bateria, mesmo se esta estiver gravemente danificada ou completamente esgotada. A bateria pode explodir se for exposta a uma chama. São produzidos vapores e materiais tóxicos quando as baterias de íons de lítio são queimadas.
• Se o conteúdo da bateria entrar em contato com a sua pele, lave imediatamente a área afetada com sabão suave e água. Se o líquido da bateria entrar em contato com os seus olhos, passe-os (abertos) por água durante 15 minutos ou até a irritação passar. Se for necessária assistência médica, o eletrólito da bateria é composto por uma mistura de carbonatos orgânicos líquidos e sais de lítio.
• O conteúdo das células de uma bateria aberta poderá causar irritação respiratória. Respire ar fresco. Se os sintomas persistirem, procure assistência médica.

ATENÇÃO: risco de queimadura. O líquido da bateria pode ser inflamável se for exposto a faíscas ou a uma chama.

ATENÇÃO: nunca tente abrir a bateria, seja qual for o motivo. Se a bateria estiver rachada ou danificada, não a insira no carregador. Não esmague, deixe cair nem danifique a bateria. Não utilize uma bateria ou um carregador que tenha sofrido um golpe brusco, queda, atropelamento ou danificado de algum modo (por exemplo, perfurada por um prego, atingida com um martelo ou pisada). Pode ocorrer um choque elétrico ou eletrocussão. As baterias danificadas devem ser devolvidas ao centro de assistência para reciclagem.

ATENÇÃO: perigo de incêndio. Ao armazenar ou transportar a bateria, não deixe que objetos metálicos entrem em contato com os terminais expostos da bateria. Por exemplo, não coloque a bateria dentro de aventais, bolsos, caixas de ferramentas, caixas de kits de produtos, gavetas, etc., com pregos soltos, parafusos, chaves, etc.

CUIDADO: quando não utilizar a ferramenta, coloque-a de lado numa superfície estável, de modo a que ninguém tropece nem sofra uma queda. Algumas ferramentas com baterias grandes ficam na vertical sobre a bateria, mas podem ser facilmente derrubadas.

Transporte

ATENÇÃO: Perigo de incêndio. O transporte das pilhas pode dar origem a um incêndio se os terminais da pilha entrarem em contato inadvertidamente com os materiais condutores. Ao transportar as pilhas, certifique-se de que os terminais da pilha estão protegidos e devidamente isolados de materiais que possam entrar em contato com eles e causar um curto-circuito.

As pilhas da DEWALT estão em conformidade com todas as regulamentações aplicáveis, de acordo com os padrões jurídicos e de indústria, que incluem as Recomendações da ONU para o Transporte de Mercadorias Perigosas; disposições relativas a mercadorias perigosas da Associação do Transporte Aéreo Internacional (IATA), Regulamento para o Transporte de Mercadorias Perigosas (IMDG) e o Acordo Europeu relativo ao Transporte Rodoviário Internacional de Mercadorias Perigosas (ADR). As pilhas de iões de lítio foram testadas de acordo com a secção 38.3 das Recomendações da ONU no que respeita ao Transporte de Mercadorias Perigosas: Manual de Ensaios e Critérios.

Na maior parte dos casos, o envio de uma bateria DEWALT não terá de ser classificado como Material Perigoso de Classe 9 totalmente regulado. Em geral, apenas os envios que contenham uma bateria de iões de lítio com uma taxa energética superior a 100 watt-horas (Wh) são enviados como Classe 9 totalmente regulada. Todas as baterias de iões de lítio têm uma classificação de watt-horas assinalada na bateria. Além disso, devido às complexidades de regulamento, a DEWALT não recomenda o envio de baterias de iões de lítio por transporte aéreo, independentemente da classificação de watt-horas. O envio de ferramentas com baterias (conjunto) enviado por transporte aéreo será isento se a classificação de watt-horas da bateria não for superior a 100 watts-horas.

Independentemente de uma expedição ser considerada isenta ou totalmente regulada, é da responsabilidade do expedidor consultar as mais recentes regulamentações para a embalagem, etiquetagem/marcação e exigências de documentação.

As informações indicadas nesta secção do manual são fornecidas de boa fé e acredita-se que são precisas aquando da elaboração do documento. No entanto, não é fornecida qualquer garantia, expressa ou implícita. É da responsabilidade do comprador garantir que as respetivas atividades estão em conformidade com as regulamentações aplicáveis.

Transportar a bateria FLEXVOLT

A bateria DEWALT FLEXVOLT™ tem dois modos: Utilização e transporte.

Modo de utilização: quando a bateria FLEXVOLT™ não está instalada ou está instalada num equipamento DEWALT de 18 V, funciona como uma bateria de 18 V. Quando a bateria FLEXVOLT™ está instalada num equipamento de 54 V ou de 108 V (duas baterias de 54 V), funciona como uma bateria de 54 V.

Modo de transporte: quando a tampa está montada na bateria FLEXVOLT™, isso significa que a bateria está no modo de transporte. Mantenha a tampa colocada quando transportar a bateria.

No modo Transporte, os conjuntos de células são desligados eletricamente da bateria, o que dá origem a 3 baterias com uma

capacidade nominal de watt-hora (Wh) mais reduzida, em comparação com 1 bateria com uma capacidade nominal de watt-hora. Esta capacidade superior de 3 baterias com uma capacidade nominal de watt-hora mais reduzida pode isentar a bateria de determinadas regras de transporte impostas às baterias de watt-hora de maior capacidade.

Por exemplo, a classificação Wh (watt-hora) de

transporte pode indicar 3x36 Wh, o que significa 3 pilhas de 36 Wh cada.

Uso: 108 Wh

Transporte: 3x36 Wh

A classificação de Wh de utilização pode indicar 108 Wh (é necessário utilizar 1 pilha).

Recomendações de armazenamento

1. O melhor local de armazenamento será um local fresco e seco, afastado da luz direta do sol e de fontes de calor ou de frio. Para obter o maior desempenho e a maior vida útil possíveis das baterias, guarde-as à temperatura ambiente quando não estiverem a ser utilizadas.
2. Para um armazenamento prolongado, é recomendável armazenar a bateria totalmente carregada num local fresco, seco e afastado do carregador para obter os melhores resultados.

NOTA: as baterias não devem ser armazenadas totalmente sem carga. É necessário recarregar a bateria antes de a utilizar.

Etiquetas no carregador e na bateria

Além dos símbolos indicados neste manual, nos rótulos do carregador e da bateria podem aparecer os seguintes símbolos:

Leia o manual de instruções antes de utilizar este equipamento.

Consulte os dados técnicos para saber o tempo de carregamento.

Não toque nos contactos com objetos condutores.

Não exponha o equipamento à água.

Mande substituir imediatamente quaisquer cabos danificados.

Carregue a bateria apenas com uma temperatura ambiente entre 4°C e 40°C.

Descarte a bateria de uma forma ambientalmente responsável.

Carregue as baterias da DEWALT apenas com os carregadores DEWALT concebidos para o efeito. O carregamento de baterias que não sejam as baterias específicas DEWALT com um carregador da DEWALT pode fazer com que rebentem ou dar origem a situações de perigo.

Não queime a bateria.

UTILIZAÇÃO (sem bolsa de transporte). Exemplo: a classificação de Wh indica 108 Wh (1 pilha com 108 Wh).

TRANSPORTE (com bolsa de transporte incorporada). Exemplo: a classificação de Wh indica 3 x 36 Wh (3 pilhas de 36 Wh).

Tipo de bateria

O modelo DCM565 utiliza uma pilha de 18 volts.

Podem ser utilizadas as seguintes baterias: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547. Consulte os Dados Técnicos para obter mais informações.

Conteúdo da embalagem

A embalagem contém:

1 Motosserra 1 Bainha 1 Lâmina-guia de 30 cm 1 Corrente de 30 cm 1 Manual de instruções

NÃO INCLUI BATERIA OU CARREGADOR

• Verifique se a ferramenta, as peças ou os acessórios foram danificados durante o transporte.
• Leve o tempo necessário para ler atentamente e compreender todas as instruções neste manual antes de utilizar o equipamento.

Símbolos na ferramenta

A ferramenta apresenta os seguintes símbolos:

Leia o manual de instruções antes de utilizar este equipamento.

Use uma proteção auditiva.

Use uma proteção ocular.

Não deixe a motosserra à chuva.

O contato com a ponta pode fazer com que a lâmina-guia se desloque de repente para cima e para trás e causar ferimentos graves.

O contato da ponta da lâmina-guia com qualquer objeto deve ser evitado.

A direção de rotação da motosserra.

Desligue a ferramenta. Antes de ser realizada qualquer operação de manutenção na ferramenta, remova a bateria da ferramenta.

Potência sonora garantida pela diretiva 2000/14/CE.

1 Interruptor para ligar/desligar 2 Alavanca de desbloqueio 3 Trava da corrente/guarda-mão dianteiro 4 Lâmina-guia 5 Corrente da serra 6 Cobertura da roda dentada 7 Baterias 8 Botão de bloqueio de ajuste da lâmina-guia 9 Botão de tensão da correia 10 Indicador do nível do óleo 11 Bainha da lâmina-guia 12 Pega traseira 13 Pega frontal 14 Compartimento da bateria 15 Patilha de libertação das baterias 16 Tampa do óleo (não aparecada)

Uso pretendido

A motosserra foi concebida para aplicações de corte profissionais.

Não utilize a ferramenta em ambientes úmidos ou na presença de gases ou líquidos inflamáveis.

Esta motosserra é uma ferramenta elétrica profissional.

Não permita que crianças entrem em contacto com a mesma. É necessária supervisão quando estas ferramentas forem manuseadas por utilizadores inexperientes.

• Este produto não deve ser utilizado por pessoas (incluindo crianças) que sofram de capacidades físicas, sensoriais ou mentais reduzidas, falta de experiência e/ou conhecimentos, a menos que estejam acompanhadas de uma pessoa que se responsabilize pela sua segurança. As crianças nunca devem ficar sozinhas com este produto.

MONTAGEM E AJUSTES

ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e retire a bateria antes de efetuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Um acionamento acidental da ferramenta pode causar ferimentos.

ATENÇÃO: utilize apenas baterias e carregadores DEWALT.

Inserir e retirar a bateria da ferramenta

(Fig. C-E)

Nota: para obter os melhores resultados, certifique-se de que a bateria 7 está totalmente carregada antes de a utilizar.

Instalar a bateria da ferramenta

1. Alinhe a bateria 7 com as calhas no interior da ferramenta (Fig. C).
2. Deslize-a para dentro da ferramenta até a bateria encaixar com firmeza e ouvir um som de encaixe no respetivo local.

Retirar a bateria da ferramenta

1. Prima a patilha de libertação 15 e puxe a bateria com firmeza para fora da pega da ferramenta (Fig. D).
2. Insira a bateria no carregador, tal como descrito na secção do carregador indicada neste manual.

Baterias para o indicador do nível de combustível (Fig. E)

Algumas baterias DEWALT incluem um indicador de nível de combustível, composto por três indicadores luminosos LED verdes que indicam o nível de energia restante na bateria. Para ativar o indicador do nível de combustível, prima e mantenha premido o botão do indicador do nível de combustível 17. Uma combinação dos três indicadores luminosos LED verdes acende-se, indicando o nível da energia restante. Se o nível da energia na bateria for inferior ao limite utilizável, o indicador do nível de combustível não se acende e é necessário voltar a carregar a bateria.

NOTA: o indicador do nível de combustível é apenas uma indicação da energia restante na bateria. Não indica o funcionamento da ferramenta e está sujeito a variações, com base nos componentes do produto, temperatura e aplicação do utilizador final.

MONTAGEM

Instalar a lâmina-guia e a serra de corrente (Fig. A, F-H, K)

CUIDADO: a corrente é afiada. Utilize sempre luvas de proteção durante a utilização da corrente. A corrente é afiada e pode cortá-lo quando não estiver a ser utilizada.

ATENÇÃO: corrente afiada em movimento. Para evitar o acionamento acidental, certifique-se de que remove a bateria da ferramenta antes de efetuar as seguintes operações. Se não o fizer, poderão ocorrer ferimentos pessoais graves.

Se a corrente da serra 5 e a lâmina-guia 4 estiverem embaladas em separado na embalagem, a corrente tem de ser instalada na lâmina-guia e ambas têm de ser instaladas no corpo da ferramenta.

Coloque a serra numa superfície lisa e regular. - Rode a alavanca de bloqueio para cima e rode o botão de bloqueio de ajuste da lâmina-guia 8 para a esquerda, como indicado na Figura F, para remover a cobertura da roda dentada 6. - Usando luvas de proteção, agarre na corrente da serra 5 e enrole-a à volta da lâmina-guia 4, certificando-se de que os dentes estão virados para a direção correta (veja a Figura K). - Certifique-se de que a corrente foi inserida corretamente na ranhura à volta de toda a lâmina-guia. - Coloque a corrente da serra à volta da roda dentada 18. Enquanto alinha a ranhura na lâmina-guia com o pino

de aperto da corrente 20, e o parafuso 19, na base da ferramenta, como indicado na Figura G.

• Quando estiver instalado, mantenha a lâmina-guia fixa e volte a colocar a cobertura da roda dentada 6. Certifique-se de que o orifício do parafuso de montagem de tensão sem ferramenta fica alinhado com o parafuso 19, no compartimento principal. Rode para cima a alavanca de bloqueio e rode o botão de bloqueio de ajuste da lâmina-guia 8 para a direita até encaixar, afrouxe o botão uma volta completa, de modo a que a corrente da serra fique com a tensão adequada.
• Rode o botão de tensão da corrente 9 para a direita para aumentar a tensão, como indica a Figura H. Certifique-se de que a corrente da serra 5 está bem apertada à volta da lâmina-guia 4. Aperte o botão de bloqueio de ajuste da lâmina-guia até encaixar. A lâmina fica fixa antes de alguns cliques. Não é necessário apertar mais a lâmina.

Ajustar a tensão da corrente (Fig. A, I)

CUIDADO: a corrente é afiada. Utilize sempre luvas de proteção durante a utilização da corrente. A corrente é afiada e pode cortá-lo quando não estiver a ser utilizada.

ATENÇÃO: corrente afiada em movimento. Para evitar um acionamento acidental, certifique-se de que remove a bateria da ferramenta antes de efetuar as seguintes operações. Se não o fizer, poderão ocorrer ferimentos pessoais graves.

• Com a serra colocada numa superfície plana e firme, verifique a tensão da corrente da serra 5. A tensão está correta quando a corrente encaixar antes de ser puxada a 3 mm de distância da lâmina-guia 4 com pouca força por parte do indicador e do polegar, como indicado na Figura I. Não deve haver folga entre a lâmina-guia e a corrente na parte inferior, como indicado na Figura I.
• Para ajustar a tensão da corrente da serra, rode a patilha de bloqueio para cima e rode o botão de bloqueio de ajuste da lâmina-guia 8 para a esquerda uma volta completa. Rode o botão de tensão da corrente 9 para a direita até a tensão da corrente estar correta, de acordo com as instruções indicadas acima.
• Não aplique uma tensão excessiva na corrente, pois pode provocar um desgaste excessivo e reduzir a duração da lâmina-guia e da corrente.
• Quando a tensão da corrente estiver correta, aperte o botão de bloqueio de ajuste da lâmina-guia com firmeza.

NOTA: O botão de bloqueio de ajuste da lâmina-guia tem um sistema de aperto de fixação. A cobertura da roda dentada fica fixa antes de alguns cliques. Não é necessário apertar mais a lâmina. - Se a corrente for nova, verifique a tensão frequentemente (depois de retirar a bateria) durante as primeiras 2 horas de utilização, uma vez que a nova corrente estica ligeiramente.

Substituir a corrente da serra (Fig. A, K)

CUIDADO: a corrente é afiada. Utilize sempre luvas de proteção durante a utilização da corrente. A corrente é afiada e pode cortá-lo quando não estiver a ser utilizada.

ATENÇÃO: corrente afiada em movimento. Para evitar um acionamento acidental, certifique-se de que remove a bateria da ferramenta antes de efetuar as seguintes operações. Se não o fizer, poderão ocorrer ferimentos pessoais graves.

• Rode a patilha de bloqueio para cima e rode o botão de bloqueio de ajuste da lâmina-guia 8 para a esquerda para aliviar a tensão da corrente.
• Retire a cobertura da roda dentada 6, como descrito na secção Instalar a lâmina-guia e a corrente da serra. Levante a corrente da serra gasta 5 da ranhura na lâmina-guia 4.
• Coloque a nova corrente na ranhura da lâmina-guia, certificando-se de que os dentes da serra estão virados para o sentido correto, fazendo corresponder a seta na corrente com o gráfico na cobertura da roda dentada 6, como indicação na Figura K.
• Siga as instruções sobre como instalar a lâmina-guia e a corrente da serra.

A corrente e a lâmina-guia de substituição estão disponíveis no seu centro de assistência DEWALT mais próximo. - A DCM565 requer a correia de substituição # DWRC1200, número de peça de serviço 90586162. Lâmina-guia de substituição de 30 cm, número de peça de serviço N507302.

Lubrificação da corrente da serra e lâmina-guia (Fig. L)

Sistema automático de lubrificação

Esta motosserra encontra-se equipada com um sistema automático de lubrificação, que mantém a corrente da serra e a lâmina-guia permanentemente lubrificadas. O indicador do nível do óleo 10 mostra o nível do óleo na motosserra. Se o nível de óleo for inferior a um quarto do depósito cheio, retire a bateria da motosserra e volte a encher com o tipo de óleo correto. Quando terminar o corte, esvazie sempre o depósito de óleo.

NOTA: Utilize um óleo para lâminas-guia e correntes de qualidade elevada para uma lubrificação adequada da corrente e da lâmina-guia. Como substituto temporário, pode utilizar o óleo de motor SAE30 não adequado para detergentes. Quando podar árvores, é recomendável utilizar um óleo para lâminas-guia e correntes de origem vegetal. O óleo mineral não é recomendado, porque pode causar danos nas árvores. Nunca utilize óleo usado ou um óleo muito espesso. Estes podem danificar a motosserra.

• Rode para baixo a alavanca de bloqueio e desaperte para a esquerda um quarto de volta e (antes de retirar a tampa do óleo 16). Encha o depósito com a quantidade de óleo para lâminas-guia e correntes recomendada até o nível atingir o topo do indicador do nível de óleo 10.
• Volte a colocar a tampa do óleo e aperte-a para a direita um quarto de volta. Rode para cima a alavanca de bloqueio para a posição de bloqueio.

• Substitua periodicamente a serra da corrente e verifique o indicador do nível de óleo para assegurar a lubrificação adequada da lâmina-guia e da corrente.

Transportar a serra (Fig. A, M)

• Quando transportar a serra, retire sempre a bateria da ferramenta e tape a lâmina-guia 4 com a bainha 11 (Figura M).
• Engate o travão da corrente puxando o travão da corrente/guarda-mão dianteiro 3 para a frente.

FUNCIONAMENTO

Instruções de utilização

ATENÇÃO: cumpra sempre as instruções de segurança e afiação aplicáveis.

ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e retire a bateria antes de efetuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Um acionamento acidental da ferramenta pode causar ferimentos.

Posição correta das mãos (Fig. A, J)

ATENÇÃO: para reduzir o risco de ferimentos graves, segure SEMPRE a ferramenta com as suas mãos na posição correta (exemplificada na figura).

ATENÇÃO: para reduzir o risco de ferimentos graves, segure sempre a ferramenta com firmeza, antecipando uma reação súbita por parte da mesma.

A posição correta das mãos requer a colocação da mão esquerda na pega dianteira 13 e a direita na pega traseira 12.

Utilizar a motosserra (Fig. A, N-O)

ATENÇÃO: leia e compreenda todas as instruções. O não cumprimento de todas as instruções indicadas abaixo pode resultar em choque elétrico, incêndio e/ou lesões graves.

• O guarda-mão contra recuo pode causar ferimentos graves ou a morte. Consulte Instruções importantes de segurança Guarda-mão contra recuo, para reduzir o risco de recuo.
• Não se estique demasiado ao trabalhar com a ferramenta. Não corte acima do peito. Certifique-se de que tem os pés bem assentes. Mantenha os pés afastados. Distribua o seu peso de maneira uniforme sobre ambos os pés.
• Segure com firmeza a pega dianteira 13 com a mão esquerda e, com a direita, segure a pega traseira 12 de modo a que o seu corpo fique à esquerda da lâmina guia.
• Não segure a motosserra pelo guarda-mão dianteiro/travão da corrente 3. Mantenha firme o ombro do braço esquerdo para que o braço esquerdo fique direito para suportar o recuo.

ATENÇÃO: nunca segure na ferramenta com as mãos trocadas (mão esquerda na pega traseira e mão direita na pega dianteira).

ATENÇÃO: quando utilizar a motosserra, nunca alinhe qualquer parte do seu corpo com a lâmina-guia 4.

• Nunca trabalhe junto a uma árvore, numa posição invulgar ou em cima de uma escada ou de outras superfícies instáveis. Pode perder o controlo da serra, causando ferimentos graves.
• Mantenha a motosserra à velocidade máxima durante toda a operação de corte.
• Deixe que seja a corrente a fazer o corte. Exerça apenas uma pressão ligeira. Não coloque pressão na motosserra quando terminar o corte.

ATENÇÃO: quando não utilizar a ferramenta, engate o travão da corrente e retire a bateria.

Interruptor de ligar/desligar

Certifique-se sempre de que tem os pés assentes e segure a motosserra com firmeza com ambas as mãos, com o polegar e os dedos à volta de ambas as pegas.

Para ligar a unidade, certifique-se de que o travão da corrente não está engatado. Faça deslizar a alavanca de desbloqueio 2, indicada na Figura N, e prima o interruptor de acionamento 1. Quando a unidade estiver a funcionar, pode libertar a alavanca de desbloqueio.

Para manter a unidade em funcionamento, deve continuar a apertar o gatilho. Para desligar a ferramenta, liberte o gatilho.

NOTA: Se for aplicada demasiada força durante um corte, a serra é desligada. Para reiniciar a serra, deve libertar o gatilho 2 e o interruptor de acionamento 1. Em seguida, inicie o corte aplicando menos força. Permita que a serra faça o corte ao ritmo adequado.

ATENÇÃO: nunca tente bloquear um interruptor na posição Ligado.

Acionar o travão da corrente

A motosserra está equipada com um sistema de travagem da corrente do motor que para a corrente rapidamente se houver recuo.

• Remova a bateria da ferramenta.
• Para engatar o travão da corrente, empurre o travão da corrente/guarda-mão dianteiro 3 para a frente até encaixar no respetivo local.
• Puxe o travão da corrente/guarda-mão dianteiro 3 na direção da pega dianteira 13 para a posição "definida", como indicado na Figura O.
• A ferramenta está pronta a ser utilizada.

NOTA: No caso de recuo, a sua mão esquerda entra em contacto com o guarda-mão dianteiro, empurrando-o para a frente, em direção à peça de trabalho. Isto faz parar a ferramenta.

Testar o travão da corrente

Teste o travão da corrente antes de qualquer utilização, para certificar-se de que funciona corretamente.

• Coloque a ferramenta numa superfície lisa e firme. Certifique-se de que a corrente da serra 5 está afastada do solo.
• Segure a ferramenta com firmeza com ambas as mãos e ligue a motosserra.
• Rode a mão esquerda para a frente à volta da pega dianteira 13 de modo a que as costas da mão entrem em contacto com o travão da corrente/guarda-mão dianteiro e o empurrem para a frente, em direção à peça de trabalho. A corrente da serra para de imediato.

NOTA: Se a serra não parar de imediato, não utilize a ferramenta e leve-a para um centro de assistência DEWALT perto de si.

ATENÇÃO: certifique-se de que aciona o travão da corrente antes de efetuar o corte.

Técnicas de corte comuns (Fig. A, P, Q, U, V, W)

Abate

O processo de corte de uma árvore. Antes de abater uma árvore, certifique-se de que a bateria está totalmente carregada para que possa terminar com uma única carga. Não corte árvores em situações de vento forte.

ATENÇÃO: O derrube pode dar origem a ferimentos. Deve ser efetuado apenas por pessoas com formação.

• Antes de efetuar os cortes, deve planear um caminho de fuga. O caminho de fuga deve ser efetuado para trás e na diagonal para a parte de trás da linha de queda prevista.

• Antes de a operação de abate ser iniciada, tenha em consideração a inclinação natural da árvore, a localização dos ramos maiores e a direção do vento para poder avaliar o local de queda da árvore. Deve ter cunhas (de madeira, plástico ou alumínio) e um macete pesado por perto. Retire a sujidade, as pedras, cascas, pregos, agrafos e fios na árvore onde pretende efetuar o corte.
• Corte inferior em entalhes - Faça um entalhe de 1/3 do diâmetro da árvore, perpendicular à direção da queda. Faça primeiro o corte de entalhe inferior na horizontal. Isto impede o bloqueio da corrente da serra ou da lâmina-guia quando fizer o segundo corte em entalhe (Figura V).
• Traço de abate - Faça o traço de abate a, pelo menos, 51 mm acima do corte de entalhe na horizontal. Mantenha o

traço de abate paralelo ao corte de entalhe na horizontal. Faça o traço de abate para que haja madeira suficiente para funcionar como dobradiça. A madeira de dobradiça impede que a árvore fique torcida e caia para a direção errada. Não corte através da dobradiça (Figura V).

• À medida que o corte se aproxima da dobradiça, a árvore deve começar a cair. Se a árvore não cair na direção pretendida ou se abanar e prender a corrente da serra, pare o corte antes de o corte de abate ser concluído e use cunhas para abrir o corte e deixar cair a árvore ao longo da LINHA DE CORTE pretendida. Quando a árvore começar a cair, retire a motosserra da área de corte, pare o motor, coloque a motosserra no chão e depois utilize o caminho de fuga planeado. Esteja atento à queda de pernadas e preste atenção aos seus pés.

Corte de pernadas

Remover os ramos de uma árvore caída. Ao cortar as pernadas, deixe as pernadas maiores na parte inferior para impedir que o tronco fique apoiado no chão. Remova as pernadas algumas com um só corte. Os ramos sob tensão devem ser cortados a partir da parte inferior do ramo para cima, para evitar que a serra de corrente fique dobrada, como indicado na Figura P. Corte as pernadas a partir do lado oposto, mantendo o tronco da árvore entre si e a serra. Nunca corte com a serra entre as pernadas nem se sente sobre a pernada a cortar.

Corte transversal do tronco

ATENÇÃO: é recomendável que os utilizadores inexperientes pratiquem os cortes num cavalete de serrador.

Podem também praticar numa árvore ou num tronco cortado. Como cortar depende de como o tronco está apoiado. Utilize um cavalete (Figura Q) sempre que possível.

• Faça sempre um corte com a corrente a funcionar à velocidade máxima.
• Coloque a haste inferior 22 da motosserra por trás da aresta do corte inicial, como indicado na Figura W. Ligue a motosserra e depois rode a corrente e a lâmina-guia na direção da árvore, utilizando a haste como dobradiça.
• Quando a serra de corrente ficar a um ângulo de 45 graus, nivele a serra de corrente novamente e repita os passos até o corte ser terminado por completo.
• Se a árvore for apoiada em todo o comprimento, faça um corte a partir do topo (corte superior), mas evite

cortar a terra, porque pode fazer com que a serra fique embotada rapidamente.

• Figura X - Quando é suportada numa extremidade. Primeiro, faça um corte de 1/3 do diâmetro a partir do lado inferior (corte inferior). Em seguida, inicie o corte final, efetuando um corte superior na direção do primeiro corte.

• Figura Y - Quando apoiada em ambas as extremidades. Primeiro, corte 1/3 para baixo a partir do corte superior. Em seguida, inicie o corte final, efetuando um corte inferior nos 2/3 inferiores na direção do primeiro corte.

• Se estiver num declive, coloque-se na parte ascendente do tronco. Ao fazer cortes completos, para manter o controlo total, reduza a pressão de corte perto da extremidade do corte sem aliviar a pressão nas pegas da motosserra. Não deixe que a corrente entre em contacto com o chão. Depois de terminar o corte, aguarde que a corrente da serra pare antes de mover a motosserra. Desligue sempre o motor antes de efetuar qualquer corte.

CUIDADOS E MANUTENÇÃO

Utilize detergente neutro e um pano húmido para limpar a ferramenta. Não utilize solventes para limpar a caixa de plástico da serra. Nunca deixe entrar qualquer líquido dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta num líquido.

IMPORTANTE: Para garantir a SEGURANÇA e FIABILIDADE do produto, as reparações, manutenção e ajustes devem ser executados por um centro de assistência autorizado da DEWALT, utilizando sempre peças sobresselentes originais.

Uma manutenção regular assegura à motosserra uma duração prolongada.

Corrente e lâmina-guia

Após algumas horas de utilização, retire a cobertura da roda dentada, a lâmina-guia e a corrente e limpe-os bem com uma escova de cerdas macias. Certifique-se de que o orifício de lubrificação na lâmina-guia não apresente resíduos.

Ao substituir correntes embotadas por correntes afiadas, é aconselhável rodar a lâmina-guia da parte inferior para a superior.

Afiar a corrente da serra (Fig. R-T)

CUIDADO: a corrente é afiada. Utilize sempre luvas de segurança durante a utilização da corrente. A corrente é afiada e pode cortá-lo quando não estiver a ser utilizada.

ATENÇÃO: corrente afiada em movimento. Para evitar arranque acidental, certifique-se de que remove a bateria da ferramenta antes de efetuar as seguintes operações. Se não o fizer, poderão ocorrer ferimentos pessoais graves.

NOTA: As lâminas ficam imediatamente rombas se tocarem no solo ou num prego durante o corte.

Para obter os melhores resultados desta motosserra, é importante manter os dentes da corrente afiados. Siga estas sugestões úteis para afiar a corrente da serra corretamente:

1. Para obter os melhores resultados, utilize uma lima de 4,5 mm e um porta-limas ou uma guia de lima para afiar a corrente. Isto garante que obtém sempre os ângulos de afiação corretos.
2. Coloque o suporte da lima achatado na placa superior e no indicador de profundidade da lâmina.
3. Figura R - Mantenha a LINHA de ângulo de afiação da placa superior 21 correta de 30° na guia da lima paralela à sua corrente (lime a 60° a partir da corrente visualizada a partir da parte lateral).
4. Afie primeiro as lâminas num dos lados da corrente. Lime cada lâmina de dentro para fora. Em seguida, vire a serra ao contrário e repita os processos (2,3,4) das lâminas no outro lado da corrente.

NOTA: Utilize uma lima achatada para limar a parte superior dos raspadores (parte da ligação da corrente à frente da lâmina) para fazer a coisa de 0,635 mm abaixo das pontas das lâminas, como indicado na Figura S.

1. Figura T - Mantenha iguais todos os comprimentos das lâminas.
2. Se houver danos na superfície cromada das placas superiores ou laterais, lime até remover os danos.

CUIDADO: depois de limar, a lâmina fica afiada, por isso preste especial atenção durante este processo.

NOTA: Sempre que afiar a corrente, perde parte da capacidade de recuo reduzida, portanto deve ter especial atenção. É recomendável utilizar a corrente apenas quatro vezes.

Acessórios

ATENÇÃO: a utilização de acessórios não recomendados no manual pode ser perigosa.

A corrente e a lâmina-guia de substituição estão disponíveis no seu centro de assistência DEWALT autorizado mais próximo. Só devem ser utilizadas correntes e lâminas-guia de recuo reduzido.

A sua ferramenta elétrica da DEWALT foi concebida para funcionar durante um longo período de tempo com uma manutenção mínima. Uma utilização continuamente satisfatória depende de uma manutenção apropriada da ferramenta e de uma limpeza regular.

ATENÇÃO: para reduzir o risco de ferimentos, desligue a ferramenta e retire a bateria antes de efetuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios. Um arranque acidental da ferramenta pode causar ferimentos.

O carregador e a bateria não são passíveis de reparação.

Lubrificação

Consulte Lubrificação da corrente da serra e lâmina-guia (Fig. L).

Limpeza

ATENÇÃO: retire os detritos e as partículas da caixa da ferramenta com ar comprimido seco sempre que houver uma acumulação de detritos dentro das aberturas de ventilação e ao redor delas. Use proteção ocular e máscara contra poeira aprovadas ao efetuar este procedimento.

ATENÇÃO: nunca utilize solventes ou outros produtos abrasivos para limpar as peças não metálicas da ferramenta. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Utilize um pano umedecido apenas com água e sabão suave. Nunca deixe entrar qualquer líquido para dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta em líquido.

Acessórios opcionais

ATENÇÃO: uma vez que apenas foram testados com o produto os acessórios disponibilizados pela DEWALT, a utilização de outros acessórios com esta ferramenta pode ser perigosa. Para reduzir o risco de ferimentos, apenas deverão ser utilizados acessórios recomendados pela DEWALT para este produto.

Consulte o seu revendedor para obter mais informações sobre os acessórios apropriados.

Proteção do meio ambiente

Recolha separada. Os produtos e baterias indicados com este símbolo não devem ser eliminados em conjunto com resíduos domésticos comuns.

Os produtos e as baterias contêm materiais que

podem ser recuperados ou reciclados, o que reduz a procura de matérias-primas. Recicle o equipamento elétrico de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.com.

Bateria recarregável

Esta bateria de longa duração tem de ser recarregada quando deixar de produzir energia suficiente nas tarefas que anteriormente eram realizadas com facilidade. No fim da sua vida útil, elimine-a com o devido respeito pelo meio ambiente:

• Descarregue completamente a bateria e em seguida retire-a da ferramenta.
• As baterias de iões de lítio são recicláveis. Entregue-as ao seu fornecedor ou coloque-as num ecoponto. As baterias recolhidas serão recicladas ou eliminadas corretamente.

RESOLUÇÃO DE PROBLEMAS

Problema Solução

A unidade não é在内的. · Verifique a instalação da bateria. · Verifique os requisitos para registrar a bateria. · Verifique se o desbloqueio está totalmente premido antes de deslocar o gatilho principal.
A unidade desiga-se durante a utilização.	· Carregue a bateria. · A unidade está a ser forçada. Reinicie-se a aplicou menos pressão.

Problema Solução

A bateria não carrega. • Insira a bateria no carregador até o indicador luminoso do carregador se acender. Se a bateria estiver totalmente descarregada, carregue-a durante 8 horas.

Ligue o carregador à tomada. Consulte Notas importantes sobre carregamento para obter mais informações. Verifique a corrente na tomada, ligando um aparelho. - Verifique se a tomada está ligada a um interruptor de luz que se desliga quando desliga as luzes. - O carregador e o equipamento devem estar a uma temperatura de ar ambiente superior a 4,5°C ou inferior a 40,5°C.

Lâmina-guia/ Consulte a secção Ajustar a corrente sobreaquecida. Tensão da corrente.

• Consulte a secção Lubrificação da corrente.

A corrente está solta. Consulte a secção Ajustar a tensão da corrente.

A qualidade de corte é fraca. Consulte a secção Ajustar a tensão da corrente. NOTA: O excesso de tensão resulta num desgaste excessivo e na redução da durabilidade da lâmina-guia e da corrente. Lubrifique antes de cada corte. Consulte a secção Substituir a corrente da serra.

A unidade funciona, mas não corta. A corrente pode ser instalada ao contrário. Consulte as secções para instalar e remover a corrente.

A unidade não tem óleo. Encha o depósito de óleo.

• Limpe a lâmina-guia, a roda dentada e a cobertura da roda dentada. Consulte a secção Cuidados e manutenção.

18 V KETJUSAHA

DCM565

Parabéns!
