DCM565 - Zag DEWALT - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze kettingzaag
Merk	DeWALT
Model	DCM565
Nominale spanning	18 V DC
Batterijtype	Li-Ion
Lengte van het zwaard	30 cm
Maximale ketting snelheid (onbelast)	7,7 m/s
Maximale snijlengte	26 cm
Oliereservoircapaciteit	115 ml
Gewicht (zonder accu)	3,5 kg
Geluidsdrukniveau (LpA)	76,5 dB(A)
Geluidsvermogensniveau (LWA)	96,5 dB(A)
Trillingsemissiewaarde (ah)	3,5 m/s²
Trillingsonzekerheid (K)	1,5 m/s²
Compatibele accu's	DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547
Compatibele laders	DCB107, DCB113, DCB115, DCB118, DCB112, DCB119, DCB413, DCB547
Kettingrem	Ja, handmatig
Automatische smering	Ja
Elektronisch beveiligingssysteem	Ja (bescherming tegen overbelasting, oververhitting, volledige ontlading)
Reserveketting	DWRC1200 (ref. 90586162) of Oregon 90PX045
Reservezwaard	Ref. N507302 (30 cm)

Veelgestelde vragen - DCM565 DEWALT

Welke accu gebruiken met de kettingzaag DCM565?

Gebruik uitsluitend compatibele DeWalt 18V Li-Ion accu's: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546 of DCB547. Gebruik nooit andere accu's.

Hoe installeer ik de ketting en het zwaard?

Verwijder de accu. Til de vergrendelingshendel op, draai de afstelknop tegen de klok in en verwijder het tandwieldeksel. Plaats de ketting om het zwaard volgens de draairichting (pijl), plaats het geheel vervolgens op het tandwiel en de pen. Plaats het tandwieldeksel terug, draai de knop met de klok mee tot een klik, stel dan de spanning in met de spanknop. Draai stevig vast.

Hoe stel ik de kettingspanning af?

Schakel het gereedschap uit en verwijder de accu. De ketting is correct gespannen als deze 3 mm van het zwaard kan worden getild bij gemiddelde kracht tussen wijsvinger en duim. Om af te stellen, draai de vergrendelknop los, draai de spanknop met de klok mee om te spannen, sluit vervolgens de vergrendeling. Een nieuwe ketting moet tijdens de eerste 2 uur regelmatig worden gecontroleerd.

Welke olie gebruiken voor de automatische smering?

Gebruik een speciale olie van goede kwaliteit voor zwaard en ketting. Als tijdelijke vervanging is SAE30 motorolie geschikt. Voor snoeien, gebruik bij voorkeur plantaardige olie. Gebruik nooit gebruikte of zeer dikke olie. Het reservoir heeft een inhoud van 115 ml.

Hoe slijp ik de ketting van de kettingzaag?

Gebruik een ronde vijl van 4,5 mm met een vijlgeleider. Vijl de tanden aan één kant van binnen naar buiten, met een hoek van 30° op de bovenste plaat. Nadat u alle tanden aan één kant hebt gevijld, draait u de kettingzaag om en herhaalt u. De dieptemeters moeten worden gevijld tot 0,635 mm onder de punten. Niet meer dan vier keer slijpen.

Wat te doen als de kettingzaag niet start?

Controleer of de accu correct is geplaatst en opgeladen. Zorg ervoor dat de kettingrem is uitgeschakeld (trek het voorste scherm naar de handgreep). Druk de vergrendelingshendel volledig in voordat u de trekker indrukt. Als het probleem aanhoudt, test de accu dan op een lader.

Hoe test ik de kettingrem?

Zet vóór elk gebruik de kettingzaag aan en duw het voorste scherm naar voren met de rug van uw linkerhand. De ketting moet onmiddellijk stoppen. Zo niet, gebruik het gereedschap dan niet en breng het naar een DeWalt servicecentrum.

Wat is de juiste handpositie?

Houd de voorste handgreep met de linkerhand en de achterste handgreep met de rechterhand. Wissel nooit van hand. Houd uw linkerarm gestrekt om terugslag te weerstaan. Plaats geen enkel lichaamsdeel in het verlengde van het zwaard.

Hoe vervoer ik de kettingzaag veilig?

Verwijder altijd de accu en plaats de beschermkap op het zwaard. Schakel de kettingrem in door het voorste scherm naar voren te duwen. Draag de zaag aan de voorste handgreep, weg van het lichaam.

Wat te doen bij oververhitting van het zwaard of de ketting?

Controleer de kettingspanning (te los noch te strak). Zorg ervoor dat het oliereservoir vol is en dat de smering werkt. Reinig het zwaard, het tandwiel en het tandwieldeksel. Verminder de snijdruk en laat de ketting het werk doen.

GEBRUIKSAANWIJZING DCM565 DEWALT

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische gegevens

	DCM565
Spanning V	18
Accutype Li-lon
Lente zwaard cm 30
Maximale kettingsnelheid (onbelast) m/s 7,7
Maximale lengte zaagsnede cm 26
Olie-inhoud ml 115
Gewicht (zonder.accuset) kg 3,5

Lawaaiwaarden en vibratiewaarden (triax-vectorsom) volgens EN60745-2-13:2009+A1:2010.

LPA(emissiegeluidsdrukniveau)dB(A) 76,5
LWA(niveaugeluidsvermögen)		dB(A) 96,5
K (onzekerheid voor het gegeven geluidsniveau)		dB(A) 3,0
Vibratie-emissiewaarde ah=		m/s23,5
Onzekerheid K=		m/s21,5

Het vibratie-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN60745 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een eerste inschatting van blootstelling.

WAARSCHUWING: Het verklaarde vibratie-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap voor andere toepassingen wordt gebruikt, dan wel met andere accessoires of slecht wordt onderhouden, kan de vibratie-emissie verschillen. Dit kan het blootstellingsniveau aanzienlijk verhogen gedurende de totale arbeidsduur.

Een inschatting van het blootstellingsniveau aan vibratie dient ook te worden overwogen wanneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijke werkzaamheden uitvoert. Dit kan het blootstellingsniveau aanzienlijk verminderen gedurende de totale arbeidsduur.

Stel aanvullende veiligheidsmaatregelen op om de operator te beschermen tegen de effecten van vibratie, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen.

EG-conformiteitsverklaring

Richtlijn voor Machines

18V Kettingzaag

DCM565

DEWALT verklaart dat deze producten zoals beschreven onder

Technische gegevens in overeenstemming zijn met:

Aangemelde instantie ID-nr.: 0344

L_ΔA (gemeten geluidsvermogen) 76,5 dB(A)

L_WA (gegarandeerd geluidsvermogen) 100 dB(A)

Deze producten voldoen tevens aan richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

Markus Rompel

D-65510, Idstein, Duitsland

12.12.2016

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Geef de handleiding te lezen en op deze symbolen te letten.

GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels.

Voorzichtig: Wijst op een mogelijke gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matige letsels.

Accu's Laders/Laadtijden (Minuten)
Cat # V	X	Ah	Gewichtkg	DCB107 DCB113 DCB115 DCB118 DCB112 DCB119 DCB413
DCB547 18/54	3,0/9,0	1,25	420 220	140 85	140 X	X
DCB546	18/54	2,0/6,0	1,05	270	140	90	60	90	X
DCB497	36	7,5	1,92	X	X	X	X	X	150
DCB496	36	6,0	1,88	X	X	X	X	X	120
DCB181	18	1,5	0,35	70	35	22	22	22	45
DCB182	18	4,0	0,61	185	100	60	60	60	120
DCB183/8	18	2,0	0,40	90	50	30	30	30	60
DCB184/8	18	5,0	0,62	240	120	75	75	75	150
DCB185	18	1,3	0,35	60	30	22	22	22	X

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

op risico van een elektrische schok.

p. brandgevaar.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING: Lees alle

veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

De term „elektrisch gereedschap" in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met een accu.

1) Veiligheid op de werkplek

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken. b) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doen ontbranden. c) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is. c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terechtkomt, verhoogt dit het risico op een elektrische schok. d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn, verhogen het risico op een elektrische schok. e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok. f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel. b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letsel verminderen. c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de 'uit' stand staat voordat u

het gereedschap aansluit op de stroombron en/of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.

d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aanzet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel. e) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen. g) Als er in apparaten worden voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevaren verminderen.

4) Gebruik en Verzorging van Elektrisch Gereedschap

a) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het is ontworpen. b) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Elk gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd. c) Haal de stekker uit het stopcontact en/of neem de accu uit het gereedschap voordat u aanpassingen uitvoert, accessoires verwisselt, of het elektrische gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk opstart. d) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers. e) Onderhoud elektrische gereedschappen. Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.

f) Houd snijgereedschap scherp en schoon. Correct onderhouden snijgereedschappen met scherpe snijranden lopen minder snel vast en zijn gemakkelijk te beheersen. g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.

5) Gebruik en verzorging van gereedschap op accu

a) Gebruik alleen de lader die door de fabrikant wordt opgegeven. Een lader die geschikt is voor een accutype, kan een risico op brand veroorzaken indien gebruikt met een andere accu. b) Gebruik elektrische gereedschappen uitsluitend met speciaal omschreven accu's. Gebruik van andere accu's kan leiden tot letsel en brandgevaar. c) Als de accu niet in gebruik is, dient u deze uit de buurt te houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van het ene contactpunt met het andere kunnen maken. Het kortsluiten van de accucontactpunten samen kan brandwonden of brand veroorzaken. d) Als het gereedschap te zwaar wordt belast, kan er vloeistof uit de accu lekken; vermijd contact hiermee. Als u per ongeluk hier toch mee in contact komt, spoelt u met water. Als de vloeistof in contact met de ogen komt, dient u daarnaast medische hulp in te roepen. Vloeistof afkomstig uit de accu kan irritatie of brandwonden veroorzaken.

6) Service

a) Zorg dat uw gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap gegarandeerd blijft.

Aanvullende veiligheidswaarschuwingen voor de kettingzaag

WAARSCHUWING: Aanvullende veiligheidswaarschuwingen bij kettingzagen.

• Houd alle lichaamsdelen uit de buurt van de zaagketting wanneer de kettingzaag in bedrijf is. Controleer voordat u de kettingzaag start dat de zaagketting nergens aanloopt. Een moment van onoplettendheid bij het gebruik van kettingzagen kan ertoe leiden dat kledingstukken of lichaamsdelen in de kettingzaag verstrikt raken.
• Houd de kettingzaag altijd vast met uw rechterhand op de achterste handgreep en uw linkerhand op de voorste handgreep. Plaatst u uw handen anders op de kettingzaag,

dan neemt het gevaar van lichamelijk letsel toe, en dat moet u dus nooit doen.

• Houd het elektrisch gereedschap alleen vast bij de geïsoleerde greepoppervlakken, waar de kettingzaag met verborgen bedrading in aanraking kan komen. Als een draad onder spanning met een kettingzaag wordt geraakt, kunnen onafgeschermde metalen onderdelen van het gereedschap onder spanning komen te staan en kunt u een elektrische schok krijgen.
• Draag een veiligheidsbril en gehoorbescherming. Ook wordt het dragen van beschermende uitrusting voor hoofd, handen, benen en voeten aanbevolen. Geschikte beschermende kleding vermindert de gevolgen van rondvliegend afval en van het per ongeluk aanraken van de zaagketting.
• Werk niet met de kettingzaag terwijl u zich in een boom bevindt. Werken met een kettingzaag terwijl u zich in een boom bevindt, kan lichamelijk letsel tot gevolg hebben. Zorg er altijd voor dat u stevig staat en gebruik de kettingzaag alleen wanneer u op een stabiele, veilige en horizontale ondergrond staat. Op gladde of instabiele oppervlakken, zoals ladders, kunt u uw evenwicht of de controle over de kettingzaag verliezen.
• Wees erop bedacht dat takken die worden belast, kunnen terugveren wanneer u ze doorzaagt. Zodra de spanning in de houtvezels vrijkomt, kunt u door de tak worden geraakt en/of kunt u de controle over de kettingzaag verliezen.
• Ga zeer voorzichtig te werk bij het zagen van struikgewas of jong hout. Het dunne materiaal kan in de zaagketting vast komen te zitten en naar u toe zwiepen of u uw evenwicht doen verliezen.
• Draag de kettingzaag aan de voorste handgreep, in uitgeschakelde toestand en van uw lichaam af gericht. Plaats altijd de kap over het zwaard wanneer u de kettingzaag vervoert of opbergt. Een juist gebruik van de kettingzaag verkleint de kans op een ongewild contact met de bewegende zaagketting.
• Volg de instructies voor het smeren en spannen van de ketting, en het vervangen van accessoires nauwgezet op. Een onjuist gespannen of gesmeerde ketting kan breken en vergroot de kans op terugslag.
• Houd de handvatten droog, schoon en vrij van olie en vet. Vettige handvatten zijn glad en u kunt daardoor de controle over het gereedschap verliezen.
• Zaag uitsluitend hout. Gebruik de kettingzaag niet voor doeleinden waarvoor deze niet is bedoeld. Gebruik de kettingzaag bijvoorbeeld niet voor het zagen van kunststof, metselwerk of bouwmaterialen die niet van hout zijn. Gebruik voor andere doeleinden dan waarvoor de kettingzaag is bedoeld, kan leiden tot gevaarlijke situaties.

Oorzaken van terugslag en hoe de gebruiker deze kan voorkomen:

Er kan terugslag optreden wanneer de punt van het zwaard op een voorwerp stoot of het hout terugveert en de zaagketting in de zaagsnede klem komt te zitten.

Als de punt een voorwerp raakt, kan het zwaard plotseling omhoog en naar achteren slaan in de richting van uw lichaam. Wanneer de zaagketting aan de bovenzijde van het zwaard klem komt te zitten, kan het zwaard snel achterwaarts in de richting van uw lichaam worden geduwd.

Elk van deze reacties kan u de controle over de kettingzaag doen verliezen en ernstig lichamelijk letsel tot gevolg hebben. Vertrouw niet uitsluitend op de ingebouwde veiligheidsvoorzieningen van de zaag. Als gebruiker van de kettingzaag kunt u ook zelf stappen ondernemen om ongevallen en letsel tijdens het werken met de zaag te voorkomen.

Terugslag is het gevolg van verkeerd gebruik of onjuiste gebruiksomstandigheden van het gereedschap. Met geschikte voorzorgsmaatregelen, zoals hieronder worden beschreven, kan terugslag worden voorkomen.

• Blijf het gereedschap in een stevige greep houden, met uw duimen en vingers rond de handgrepen van de kettingzaag, met beide handen op de zaag en in een houding waarin u met uw lichaam en arm weerstand kunt bieden aan de krachten van terugslag. Met geschikte voorzorgsmaatregelen kunt u de terugslagkrachten onder controle houden. Laat de kettingzaag niet los.
• Reik niet buiten uw macht en zaag niet boven schouderhoogte. Dit voorkomt onbedoeld contact met de punt en zorgt ervoor dat u de kettingzaag in onverwachte situaties beter onder controle kunt houden.
• Gebruik uitsluitend door de fabrikant aanbevolen vervangingsonderdelen. Onjuiste zwaarden en kettingen kunnen kettingbreuk en/of terugslag veroorzaken.
• Volg voor de zaagketting de slijp- en onderhoudsinstructies van de fabrikant. Verkleining van de dieptemaat kan tot meer terugslag leiden.

Neem de volgende maatregelen om terugslag zoveel mogelijk te beperken:

1. Houd de zaag in een stevige greep. Houd de kettingzaag stevig met beide handen vast wanneer de motor loopt. Houd de kettingzaag in een stevige greep met uw duimen en vingers rond de handgrepen. De kettingzaag zal zichzelf naar voren trekken wanneer u zaagt met de onderste rand van het zwaard, en zal zichzelf naar achteren duwen wanneer u zaagt met de bovenste rand van het zwaard.
2. Reik niet buiten uw macht.
3. Blijf te allen tijde stevig in evenwicht en met beide voeten op de grond staan.
4. Laat niet de neus van het zwaard in contact komen met een houtblok, een tak, de grond of een ander obstakel.
5. Zaag niet boven schouderhoogte.
6. Gebruik voorzieningen zoals een ketting met geldige terugslag en zwaarden met verminderde terugslag, zodat er minder risico van terugslag is.

Nederlands

1. Gebruik uitsluitend door de fabrikant aanbevolen vervangende zwaarden en kettingen of gelijkwaardige producten.
2. Laat nooit de bewegende ketting in aanraking komen met een voorwerp op de punt van het zwaard.
3. Houd de werkplek vrij van obstakels, zoals andere bomen, takken, stenen, schuttingen, boomstronken, enz. Ruim alle obstakels uit de weg, die de ketting van de zaag kan raken wanneer u bezig bent een blok of tak door te zagen.
4. Houd de ketting van de zaag scherp en goed op spanning. Een losse of botte ketting kan de kans op terugslag doen toenemen. Controleer de spanning met regelmatige tussenpozen, zet eerst de motor stil en trek de stekker uit het stopcontact, doe het nooit terwijl de motor loopt.
5. Zaag uitsluitend met de ketting draaiend op volle snelheid. Als de ketting op een lagere snelheid beweegt, is de kans dat terugslag optreedt groter.
6. Zaag slechts een houtblok tegelijk.
7. Ga zeer voorzichtig te werk wanneer u verder gaat zagen in een eerder gemaakte zaagsnede. Zet de geribbelde stootrand in het hout en ga pas zagen wanneer de zaagketting op volle snelheid is gekomen.
8. Probeer geen invalidzaagsneden uit te voeren of gaten te zagen.
9. Wees erop bedacht dat houtblokken kunnen verschuiven en dat zich andere krachten kunnen voordoen die de zaagsnede dichtknijpen of het zaagwerk op een andere wijze belemmeren.

Veiligheidsvoorzieningen tegen terugslag

WAARSCHUWING: De volgende voorzieningen helpen het gevaar van terugslag te beperken; maar dergelijke voorzieningen zullen deze gevaarlijke reactie van het gereedschap niet volledig voorkomen. Vertrouw als gebruiker van de kettingzaag niet uitsluitend op veiligheidsvoorzieningen. U moet alle veiligheidsmaatregelen, instructies en aanwijzingen voor het onderhoud in deze handleiding opvolgen, zodat terugslag en andere krachten die kunnen leiden tot ernstig letsel, zoveel mogelijk kunnen worden vermeden.

Zwaard voor verminderde terugslag, ontworpen met een kleine radiale punt die de omvang van de gevarenzone voor terugslag verkleint. Een zwaard voor minder terugslag is een van de voorzieningen die is gebleken het aantal en de ernst van de gevallen van terugslag aanzienlijk te hebben doen afnemen, bij tests op basis van de veiligheidsvereisten voor elektrische kettingzagen. - Ketting voor geringe terugslag, ontworpen met een dieptetand en een beschermkapbevestiging die de kracht van de terugslag afwendt en de zaag geleidelijk in het hout laat dringen. - Gebruik het gereedschap niet in een boom of op een ladder of een ander instabiel oppervlak. - Houd het gereedschap vast aan geïsoleerde oppervlakken wanneer u een handeling uitvoert waarbij het gereedschap

in contact kan komen met verborgen bedrading. Contact met een draad waar spanning op staat, zet de blootgestelde metalen onderdelen van het gereedschap onder spanning en maakt dat de gebruiker een schok krijgt.

• Probeer geen verrichtingen uit te voeren waarmee u geen ervaring heeft of die uw capaciteiten te boven gaan. Lees alle instructies in deze handleiding nauwgezet door zodat u ze volledig begrijpt.
• Controleer voordat u de kettingzaag start dat de zaagketting nergens aanloopt.
• Werk niet met de kettingzaag met één hand! Werken met één hand kan ernstig letsel van de gebruiker, helpers of omstanders tot gevolg hebben. Het is de bedoeling dat u uitsluitend met beide handen met de kettingzaag werkt.
• Houd de handgrepen altijd droog, schoon en vrij van olie en vet.
• Laat geen stof, vuil of zaagsel zich ophopen op de motor of aan de buitenzijde van luchtopeningen.
• Zet de kettingzaag pas neer wanneer deze tot stilstand is gekomen.
• Gebruik de kettingzaag niet voor wijnranken en/of ander klein struikgewas. Ga uiterst voorzichtig te werk in struikgewas of jong hout, omdat dun materiaal in de zaagketting vast kan komen te zitten en u kan doen zwiepen of uit evenwicht brengen.

Waarschuwing: Bepaald stof dat ontstaat bij schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën waarvan bekend is dat zij kanker, lichaamsgebreken bij de geboorte en andere schade aan het voortplantingssysteem kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit verven op loodbasis,
• kristallijn kiezelzuur uit bakstenen en cement en andere metselproducten, en
• arseen en chroom uit chemisch behandeld timmerhout.

Het risico dat u loopt door blootstelling hieraan varieert afhankelijk van hoe vaak u dit soort werk doet. U kunt de blootstelling aan deze chemicaliën beperken door: in een goed geventileerde ruimte te werken, en met goedgekeurde veiligheidsapparatuur te werken, zoals stofmaskers die speciaal zijn ontworpen voor het filteren van microscopische deeltjes.

Vermijd langdurig contact met stof dat ontstaat bij elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten. Draag beschermende kleding en was blootgestelde delen met zeep en water. Wanneer u stof in uw mond, neus, ogen of op uw huid laat komen, kan dat de opname van schadelijke chemicaliën bevorderen.

WAARSCHUWING: Gebruik van dit gereedschap kan stof genereren en/of verspreiden, wat ernstige en permanente beschadiging van de luchtwegen en andere letsel kan veroorzaken.

Namen van de kettingzaag en bijbehorende termen

• Zagen - Het proces van het in stukken zagen van een gevelde boom of een houtblok.
• Motorrem - Een voorziening voor het tot stilstand brengen van de ketting van de zaag wanneer de aan/uit-schakelaar wordt losgelaten. Aandrijfgedeelte kettingzaag - Een kettingzaag zonder de zaagketting en het zwaard. Aandrijfwiel of hettingwiel - Het getande gedeelte dat de zaagketting aandrijft. Vellen - Het proces van het omzagen van een boom.
• Zaagsnede tegenkant - De eindzaagsnede die wordt gemaakt aan de tegenovergestelde zijde van de inkeping.
• Voorste handgreep - De ondersteunende handgreep die zich aan of bij de voorzijde van de kettingzaag bevindt.
• Voorste handbeschermkap - Een structurele afscherming tussen de voorste handgreep van een kettingzaag en het zwaard, gewoonlijk zich bevindend bij de handpositie op de voorste handgreep. Zwaard - Een stevige structuur met rails die de zaagketting ondersteunt en leidt.
• Scherm van het zwaard - Afscherming die over het zwaard is gemonteerd die aanraking met de tanden voorkomt wanneer de zaag niet wordt gebruikt.
• Terugslag - De achterwaartse of opwaartse beweging, of beide, van het zwaard, die optreedt wanneer de zaagketting bij de neus van het bovenste gedeelte van het zwaard in contact komt met een voorwerp, zoals een houtblok of tak, of wanneer het hout zich sluit en de zaag in de zaagsnede wordt vastgeknepen.
• Terugslag, beknelling - De snelle terugslag van de zaag die zich kan voordoen wanneer het hout zich sluit en de bewegende zaagketting langs de bovenzijde van het zwaard in de zaagsnede wordt vastgeknepen.
• Terugslag, roterend - De snelle opwaartse en achterwaartse beweging van de zaag die zich kan voordoen wanneer de bewegende zaagketting bij het bovenste gedeelte van de tip van het zwaard in contact komt met een voorwerp, zoals een houtblok of een tak.
• Snoeien - Het verwijderen van takken van een gevelde boom.
• Ketting met geringe terugslag - Een ketting die minder terugslag geeft (bij een test op een representatieve verzameling van kettingzagen).
• Normale zaagpositie - De posities die worden aangenomen bij het klein zagen van standen of het vellen van een boom.

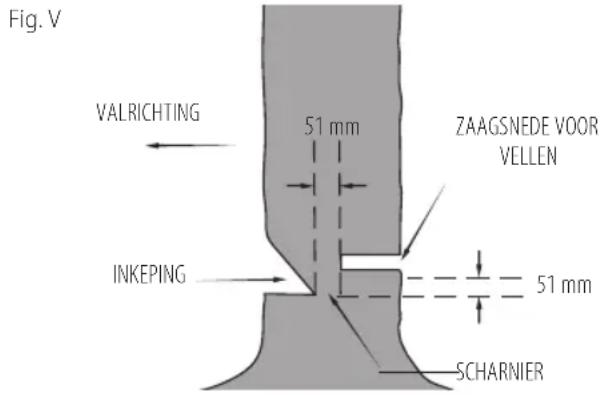

• Inkeping - Een zaagsnede voor het maken van een inkeping in de stam, die de richting bepaalt waarin de boom valt.
• Achterste handgreep - De ondersteunende handgreep die zich aan of bij de achterzijde van de kettingzaag bevindt. Zwaard voor minder terugslag - Een zwaard dat heeft bewezen aanzienlijk minder terugslag te geven.
• Vervangende zaagketting - Een ketting die minder terugslag geeft bij tests op bepaalde kettingzagen.
• Zaagketting - Een ronde ketting met zaagtanden die het hout zagen, en die worden aangedreven door de motor en worden ondersteund door het zwaard.
• Geribbelde stootrand - Met behulp van de ribbels wordt bij het vellen of afzagen de zaag gedraaid en kan de zaag tijdens het zagen op zijn plaats worden gehouden.
• Schakelaar - Een voorziening door middel waarvan een elektrisch voedingscircuit naar de motor van de kettingzaag tot stand wordt gebracht of wordt onderbroken.
• Schakelverbinding - Het mechanisme dat beweging overbrengt van een aan/uit-schakelaar naar de schakelaar.
• Schakelaarblokkering - Een beweegbare vergrendeling die ervoor zorgt dat de schakelaar pas kan worden bediend wanneer de blokkering is opgeheven.

Bedoeld gebruik

De DEWALT DCM565 kettingzaag is bij uitstek geschikt voor snoeien en voor het zagen van houtblokken van maximaal 35 cm doorsnee.

Overige risico's

Ondanks het toepassen van de relevante veiligheidsvoorschriften en het toepassen van veiligheidsapparaten kunnen sommige overige risico's niet worden vermeden. Dit zijn:

• Gehoorbeschadiging. Risico op persoonlijk letsel door rondvliegende deeltjes. Risico van brandwonden doordat accessoires tijdens het gebruik heet worden. Risico van persoonlijk letsel als gevolg van langdurig gebruik.

De elektrische motor is slechts voor één voltage ontworpen. Controleer het voltage op het typeplaatje. Zorg er ook voor dat het voltage van uw oplader overeenkomt met dat van uw stroomvoorziening.

Uw DEWALT oplader is dubbel geïsoleerd in overeenstemming met EN60335; daarom is geen aarding nodig.

Als het stroomsnoer is beschadigd, moet het worden vervangen door een speciaal gepareerd snoer dat leverbaar is via het DEWALT servicecentrum.

Een verlengsnoer gebruiken

U dient geen verlengsnoer te gebruiken, tenzij dit absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor de stroominvoer van uw oplader (zie

Technische gegevens). De minimale geleiderdiameter is 1 mm² en de maximale lengte is 30 m.

Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

BEWAAR DEZE INSTRUCTIES

Laders

DEWALT-laders hoeven niet te worden afgesteld en zijn zo ontworpen dat ze gemakkelijk in het gebruik zijn.

Belangrijke veiligheidsinstructies voor alle acculaders

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke instructies voor de veiligheid en voor de bediening van geschikte batterijladers (raadpleeg Technische Gegevens).

• Lees voordat u de lader gebruikt, alle instructies en aanwijzingen voor de veiligheid op de lader, de accu en het product dat de accu gebruikt.

WAARSCHUWING: Gevaar voor elektrische schok. Laat geen vloeistof in de lader dringen. Dit zou kunnen leiden tot een elektrische schok.

WAARSCHUWING: Wij adviseren een aardlekschakelaar met een reststroomwaarde van 30 mA of minder te gebruiken.

Voorzichtig: Gevaar voor brandwonden. Beperk het risico op letsel, laad alleen oplaadbare accu's op van het merk DEWALT. Andere typen accu's zouden uit elkaar kunnen springen en persoonlijk letsel en schade kunnen veroorzaken.

Voorzichtig: Houd toezicht op kinderen zodat zij niet met het apparaat kunnen spelen.

OPMERKING: Onder bepaalde omstandigheden, wanneer de stekker van de lader in het stopcontact zit, kunnen de niet-afgedekte laadcontacten binnenin de lader door materiaal of een voorwerp worden kortgesloten. Bepaalde materialen die geleidend zijn, zoals, maar niet uitsluitend, staalwol, aluminiumfolie of een opeenhoping van metaalachtige deeltjes, moeten bij de holtes van de lader worden weggehouden. Trek altijd de stekker uit het stopcontact wanneer er geen accu in de lader zit. Trek de stekker van de lader uit het stopcontact voordat u de lader gaat reinigen.

• Probeer NIET de accu op te laden met andere laders dan die in deze handleiding worden beschreven. De lader en de accu zijn speciaal voor elkaar ontworpen.
• Deze laders zijn niet bedoeld voor een andere toepassing dan het opladen van oplaadbare accu's van DEWALT. Andere toepassingen kunnen leiden tot het gevaar van brand, elektrische schok of elektrocutie. Stel de lader niet bloot aan regen of sneeuw.
• U kunt beter niet aan het snoer trekken wanneer u de stekker van de lader uit het stopcontact trekt. Er is dan minder risico op beschadiging van het snoer en van de stekker.
• Het is belangrijk dat u het snoer zo plaatst dat niemand erop kan stappen of erover kan struikelen, en het snoer niet op een andere manier kan beschadigen of onder spanning kan komen te staan.
• Gebruik alleen een verlengsnoer als het er werkelijk niet anders kan. Gebruik van een ongeschikt verlengsnoer kan het risico van brand, elektrische schok of elektrocutie tot gevolg hebben.
• Plaats geen voorwerpen op een lader en plaats de lader niet op een zacht oppervlak waar de ventilatiesleuven hierdoor kunnen worden geblokkeerd en de lader binnenin veel te heet worden. Plaats de lader niet in de buurt van een warmtebron. De lader wordt geventileerd door sleuven boven en onder in de behuizing.
• Gebruik de lader niet met een beschadigd snoer of een beschadigde stekker—laat deze onmiddellijk vervangen.
• Gebruik de lader niet als er hard op is geslagen, als de lader is gevallen of op een andere manier beschadigd is. Breng de lader naar een erkend servicecentrum. Haal de lader niet uit elkaar; breng de lader naar een erkend servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot het risico van een elektrische schok, elektrocutie of brand.
• Als het netsnoer is beschadigd, moet het onmiddellijk worden vervangen door de fabrikant, een servicemonteur van de fabrikant of een dergelijk vakbekwaam persoon, zodat risico is uitgesloten. Trek de stekker van de lader uit het stopcontact voordat u de lader gaat schoonmaken. Er is dan minder risico van een elektrische schok. Het risico is niet minder wanneer u de accu verwijdert. Probeer nooit 2 laders op elkaar aan te sluiten.
• De lader is ontworpen voor de 230V stroomvoorziening van een woning. Probeer de lader niet te gebruiken op een andere spanning. Dit geldt niet voor de 12V-lader.

Een accu opladen (Afb. [Fig.] B)

1. Steek de lader in een geschikt stopcontact voordat u de accu insteekt.
2. Plaats de accu 7 in de lader, en let er daarbij op dat de accu geheel in de lader komt te zitten. Het rode lampje (opladen) knippert herhaaldelijk en dat duidt erop dat het laadproces is gestart.
3. Een volledig opgeladen accu wordt aangegeven door het rode lampje dat constant AAN blijft. De accu is nu volledig opgeladen en kan worden gebruikt of kan in de acculader blijven zitten. Duw, als u de accu uit de lader wilt nemen, op de accu-vrijgaveknop 15 op de accu.

OPMERKING: U kunt maximale prestaties en levensduur van lithium-ion-accu's garanderen door de accu's volledig op te laden voordat u deze voor het eerst in gebruik neemt.

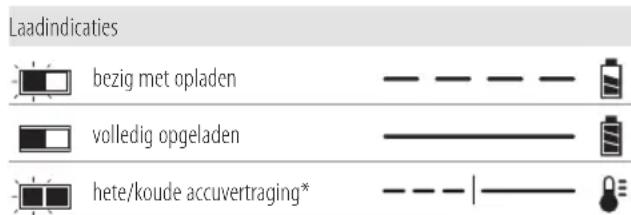

Werking van de lader

Raadpleeg onderstaande indicatoren voor de laadstatus van de accu.

• Het rode lampje blijft knipperen, maar er brandt ook een geel indicatielampje wanneer de functie actief is. Wanneer de accu

een geschikte temperatuur heeft bereikt, gaat het gele lampje uit en hervat de lader de laadprocedure.

De geschikte lader(s) laden geen kapotte accu op. Het lampje zal niet of onregelmatig gaan branden en de lader geeft daarmee aan dat de accu kapot is.

OPMERKING: Dit kan ook betekenen dat er iets mis is met de lader.

Als de lader merkt dat er een probleem is, laat de lader en de accu dan testen door een geautoriseerd servicecentrum.

Hot/Cold Pack Delay (Vertraging Hete/Koude Accu)

Wanneer de lader waarneemt dat een accu te warm of te koud is, wordt onmiddellijk een Hot/Cold Delay gestart en wordt het laden uitgesteld tot de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu-laadstand. Deze functie waarborgt een maximale levensduur van de accu.

Een koude accu zal minder snel worden opgeladen dan een warmere accu. De accu zal minder snel opladen gedurende de gehele laadcyclus en zal niet op maximumsnelheid gaan opladen, ook niet als de accu warmer wordt.

De lader DCB118 is voorzien van een interne ventilator voor het koelen van de accu. De ventilator gaat automatisch draaien wanneer de accu moet worden gekoeld. Gebruik de lader nooit als de ventilator niet goed werkt of als de ventilatiesleuven zijn geblokkeerd. Zorg ervoor dat er geen voorwerpen in de lader kunnen komen.

XR Li-Ion-gereedschap is ontworpen met een Elektronisch Beveiligingssysteem dat ervoor zorgt dat de accu niet te veel wordt geladen, niet te heet wordt of te veel wordt ontladen. Het product zal automatisch uitgeschakeld worden, als het elektronisch beschermingssysteem actief wordt. Als dit gebeurt, zet u de Lithium-ion-accu op de lader, totdat deze volledig geladen is.

Montage aan de wand

Deze laders kunnen aan de wand worden gemonteerd of rechtop op een tafel of werkoppervlak staan. Plaats bij wandmontage de accu dicht bij een stopcontact en uit de buurt van een hoek of andere obstakels die de doorstroming van lucht kunnen verhinderen. Gebruik de achterzijde van de lader als sjabloon voor de plaatsing van de montageschroeven aan de wand. Monteer de lader stevig met gipsplaatschroeven (afzonderlijk aan te schaffen), van tenminste 25,4 mm lang waarvan de schroefkop een diameter heeft van 7 - 9 mm, in hout geschroefd tot op een optimale diepte, waarbij ongeveer 5,5 mm van de schroef uitsteekt. Houd de sleuven aan de achterzijde van de lader tegenover de uitstekende schroeven en steek montagesleuven volledig op de schroeven.

Instructies voor het reinigen van de lader

WAARSCHUWING: Gevaar voor elektrische schok. Haal, voordat u met de reiniging begint, de stekker

van de lader uit het stopcontact. U kunt stof en vet van de buitenzijde van de lader verwijderen met een doek of een zachte, niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

Accu

Belangrijke veiligheidsinstructies voor alle accu's

Als u vervangende accu's bestelt, zorg er dan voor dat u het catalogusnummer en voltage vermeldt.

De accu is niet volledig opgeladen als deze uit de verpakking komt. Voordat u de accu en oplader gebruikt, dient u de onderstaande veiligheidsinstructies te lezen. Volg vervolgens de oplaadprocedures zoals die zijn uitgelegd.

LEES ALLE INSTRUCTIES

• Laad de accu niet op en gebruik deze niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Wanneer u de accu plaatst in of verwijdert uit de lader kan het stof of de damp door een vonk vlamvatten.
• Gebruik nooit geweld bij het plaatsen van de accu in de lader. Wijzig de accu op geen enkele manier als deze niet past in een lader die niet geschikt is, want dat kan de accu doen openbarsten waardoor ernstig persoonlijk letsel kan ontstaan.
• Laad de accu's alleen op in DEWALT-laders.
• Spat niet met water en dompel de accu niet onder in water of andere vloeistoffen.
• Gebruik of bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur 40°C of meer kan bereiken (bijvoorbeeld in een schuurtje of een metalen loods in de zomer).
• Verbrand de accu niet, ook niet als deze ernstig beschadigd is of volledig verbruikt. De accu kan in vuur exploderen. Als lithium-ion-accu's worden verbrand, komen giftige dampen en materialen vrij.
• Als de inhoud van de accu in contact met de huid komt, wast u dit onmiddellijk af met water en een milde zeep. Als accuvloeistof in de ogen komt, spoelt u 15 minuten met water in het geopende oog, of totdat de irritatie stopt. Als medische hulp nodig is, dient u te vermelden dat de accuelektrolyt is samengesteld uit een mengsel van vloeibare organische carbonaten en lithiumzouten.
• De inhoud van geopende accucellen kan irritatie aan de luchtwegen veroorzaken. Zorg voor frisse lucht. Zoek als de symptomen aanhouden medische hulp.

Waarschuwing: Gevaar voor brandwonden. Vloeistof kan ontvlambaar zijn als deze aan een vonk of vlam wordt blootgesteld.

WAARSCHUWING: Probeer nooit om welke reden dan ook de accu te openen. Als de behuizing van de accu is gescheurd of beschadigd, zet de accu dan niet in de lader. Klem een accu niet vast, laat een accu niet vallen, beschadig een accu niet. Gebruik een accu of lader waar hard op is geslagen, die is gevallen, waar overheen is gereden of die op welke manier dan ook is beschadigd (dat wil zeggen, doorboord met een spijker, geraakt met een hamer, vertrapt) niet. Een elektrische schok of elektrocutie kan het gevolg zijn. Breng beschadigde

accu's terug naar het servicecentrum zodat ze kunnen worden gerecycled.

WAARSCHUWING: Brandgevaar. Berg de accu op en vervoer de accu niet op een manier dat metalen voorwerpen in contact kunnen komen met de aansluitpunten van de accu. Bijvoorbeeld, steek de accu niet in een schortzak, broekzakken, gereedschapskisten, gereedschapsdozen, laden, enz., waar losse spijkers, schroeven, sleutels, enz. liggen.

VOORZICHTIG: Plaats het gereedschap wanneer het niet in gebruik is, op zijn zijkant op een stabiel oppervlak waar het niet kan vallen of omvallen.

Sommige gereedschappen met grote accu's kunnen rechtop staan op de accu maar kunnen gemakkelijk worden omgegooid.

Transport

WAARSCHUWING: Brandgevaar. Tijdens het transport kunnen accu's mogelijk vlam vatten als de aansluitingen van de accu onbedoeld in aanraking komen met geleidende materialen. Zorg dat tijdens het transport de aansluitingen van de accu afgeschermd zijn en goed geïsoleerd zijn van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken.

DEWALT accu's voldoen aan alle toepasselijke verzendvoorschriften zoals deze zijn bepaald door wettelijke normen, zoals Aanbevelingen voor het Transport van Gevaarlijke Goederen van de UN; Voorschriften voor Gevaarlijke Goederen van de International Air Transport Association (IATA), Voorschriften Internationale Maritieme Gevaarlijke Goederen (IMDG) en de Europese Overeenkomst Betreffende het Internationale Vervoer van Gevaarlijke Goederen over de Weg (ADR). Lithium-ion cellen en accu's zijn getest in overeenstemming met Hoofdstuk 38.3 van de Aanbevelingen voor het Transport van Gevaarlijke Goederen, Handleiding van Testen en Criteria.

In de meeste gevallen zal bij de verzending van een DEWALT-accu deze naar verwachting worden geclassificeerd als volledig gereguleerd Klasse 9 Gevaarlijk materiaal. Over het algemeen zullen alleen verzendingen die een lithium-ion-accu bevatten met een energie-classificatie hoger dan 100 Wattuur (Wh), moeten worden verzonden als volledig gereguleerd Klasse 9. Bij alle lithium-ion-accu's wordt de Wattuur-classificatie op de accu vermeld. Verder adviseert DEWALT in verband met complicaties met de voorschriften, lithium-ion-accu's niet als luchtvracht alleen te verzenden, ongeacht de Wattuur-classificatie. Zendingen van gereedschap met accu's (combosets) kunnen naar verwachting per luchtvracht worden verzonden, als de Wattuur-classificatie van de accu niet hoger is dan 100 Wh. Ongeacht of een verzending wordt geacht een vrijstelling te hebben of volledig voorgeschreven, is het voor de verantwoordelijkheid van de verzender om de meest recente voorschriften voor verpakking, labeling/markering en vereisten ten aanzien van documentatie te volgen.

De informatie die in dit hoofdstuk van de handleiding wordt verstrekt, wordt verstrekt in goed vertrouwen en wordt geacht nauwkeurig te zijn op het moment dat het document werd

opgesteld. Er worden echter geen garantie gegeven, impliciet of expliciet. Het is voor de verantwoordelijkheid van de koper ervoor te zorgen dat zijn activiteiten in overeenstemming zijn met de geldende voorschriften.

De FLEXVOLT™-accu vervoeren

De DEWALT FLEXVOLT™-accu heeft twee standen: Gebruiks- en Transport-.

Gebruiksstand: Wanneer de FLEXVOLT™ accu op zichzelf staat of in een DEWALT 18V-product zit, werkt de accu als een 18V-accu. Wanneer de FLEXVOLT™ accu in een 54V- of een 108V-product (twee 54V-accu's) zit, werkt de accu als een 54V-accu.

Transportstand: Wanneer de kap op de FLEXVOLT™-accu is bevestigd, staat de accu in de transportstand. Houd de kap op de accu bij verzending.

In de transportstand zijn reeksen van cellen binnen in de accu elektrisch van elkaar geïsoleerd, waardoor 3 accu's ontstaan met

een lagere wattuurclassificatie (Wh), vergeleken bij 1 accu met een hogere Wh-classificatie. Door dit grotere aantal van 3 accu's met een lagere wattuurclassificatie kan de accu vrijgesteld zijn van bepaalde voorschriften voor verzending die worden opgelegd aan accu's met een hogere wattuurcapaciteit.

Voorbeeld: de transport-Wh-waarde kan 3 x 36 Wh aangeven, dit betekent 3 batterijen van elk 36 Wh. De Wh-waarde tijdens gebruik kan 108 Wh aangeven (1 bat

Voorbeeld van markering met etiket voor gebruik en transport

Gebruik: 108 Wh

Transport: 3 x 36 Wh

Aanbevelingen voor opslag

1. De beste plaats om het apparaat op te bergen is koel en droog, uit direct zonlicht en niet in overmatige hitte of koude. Voor optimale accuprestaties en levensduur bergt u accu's op bij kamertemperatuur als deze niet in gebruik zijn.
2. Wanneer u de accu lange tijd opbergt, kunt u deze voor optimale resultaten het beste volledig opgeladen opslaan op een koele, droge plaats buiten de lader.

OPMERKING: Accu's kunnen beter niet volledig ontladen worden opgeslagen. De accu moet voor gebruik weer worden opgeladen.

Labels op de lader en accu

Behalve de pictogrammen die in deze handleiding worden gebruikt, kunnen de volgende pictogrammen op de labels op de lader en op de accu staan:

Lees de gebruiksaanwijzing voor gebruik.

Zie Technische gegevens voor de oplaadtijd.

Niet doorboren met geleidende voorwerpen.

Accutype

De DCM565 werkt op een 18-V accu.

Deze accu's kunnen worden gebruikt: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547. Raadpleeg Technische Gegevens voor meer informatie.

Inhoud van de verpakking

De verpakking bevat:

1 Kettingzaag, 1 Zaagbeschermkap, 1 Zwaard 30 cm, 1 Ketting 30 cm, 1 Gebruiksaanwijzing

ACCU OF LADER NIET INBEGREPEN

1 Li-Ion-accu** 1 lader voor de Li-ion-accu**

**Alleen inbegrepen bij de DCM565P1

• Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens het transport.
• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt.

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees gebruiksaanwijzing voor gebruik.

Draag gehoorbescherming.

Draag oogbescherming.

Laat de lader niet in de regen liggen.

Contact van de tip kan ertoe leiden dat het zwaard plotseling omhoog en naar achteren wordt verplaatst, en dat kan ernstig letsel tot gevolg hebben.

Contact van de tip van het zwaard met een voorwerp moet worden vermeden.

Draairichting van de zaagketting.

Bedien de kettingzaag altijd met beide handen.

Schakel het gereedschap uit. Neem, voordat u onderhoud aan het gereedschap uitvoert, de accu uit het gereedschap.

Richtlijn 2000/14/EC Gegarandeerd geluidsvermogen.

Positie Datumcode

De datumcode, die ook het jaar van fabricage bevat, is binnen in de behuizing geprint.

Voorbeeld:

2017 XX XX

Jaar van fabricage

Beschrijving (Afb. A)

WAARSCHUWING: Pas het gereedschap of een onderdeel nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

1 Aan/uit-schakelaar 2 Hendel voor vergrendeling in de uit-stand 3 Kettingrem / Voorste handbeschermkap 4 Zwaard 5 Zaagketting 6 Tandwielkap 7 Accu 8 Vergrendelingsknop zwaardafstelling 9 Knop van kettingspanner 10 Oliepeilaanwijzer 11 Zwaardafscherming 12 Achterste handgreep

Nederlands

13 Voorste handgreep 14 Accubehuizing 15 Accu-ontgrendelknop 16 Oliedop (niet afgebeeld)

Bedoeld gebruik

Deze kettingzaag is ontworpen voor professionele zaagtoepassingen.

GEBRUIK NIET bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen. Deze kettingzaag is professioneel elektrisch gereedschap.

LAAT GEEN kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren gebruikers dit gereedschap bedienen.

• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/of kennis of bekwaamheden, als dat niet gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product zodat ze ermee zouden kunnen spelen.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Om het gevaar op ernstig lichamelijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

WAARSCHUWING: gebruik alleen de accusets en laders WALT.

De accu in het gereedschap zetten en uit het gereedschap verwijderen (Afb. C-E)

OPMERKING: Voor het beste resultaat is het belangrijk dat u de accu 7 volledig oplaadt.

De accu in het gereedschap installeren

1. Houd de accu 7 tegenover de rails in het gereedschap (Afb. C).
2. Schuif de accu in het gereedschap tot deze stevig vastzit en let er vooral op dat u de accu hoort vastklikken.

De accu uit het gereedschap halen

1. Druk op de accu-ontgrendelknop 15 en trek de accu stevig uit de handgreep van het gereedschap (Afb. D).
2. Zet de accu in de lader zoals wordt beschreven in het ladergedeelte van deze handleiding.

Vermogenmeter (Afb. E)

Er zijn DEWALT-accu's met een vermogenmeter en deze bestaat uit drie groene LED-lampjes die een aanduiding geven van de hoeveelheid lading die de accu nog heeft.

U kunt de vermogenmeter inschakelen door de knop van de vermogenmeter 17 in te drukken. Een combinatie van de drie groene LED-lampjes gaat branden en dat geeft een

aanduiding van de hoeveelheid lading die de accu nog heeft. Wanneer de lading in de accu onder het bruikbare niveau ligt, gaat de vermogenmeter niet branden en moet de accu worden opgeladen.

OPMERKING: De brandstofmeter geeft slechts een indicatie van de hoeveelheid lading die de accu nog heeft. De meter geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productcomponenten, temperatuur en de toepassing door de eindgebruiker.

MONTAGE

Het zwaard en de zaagketting plaatsen

(Afb. A, F-H, K)

Voorzichtig: Scherpe ketting. Draag altijd veiligheidshandschoenen bij het hanteren van de ketting. De ketting is scherp en kan u ook verwonden wanneer het gereedschap is uitgeschakeld.

WAARSCHUWING: Scherpe bewegende ketting. Voorkom dat de kettingzaag per ongeluk wordt ingeschakeld; haal vooral de accu uit het gereedschap voordat u de volgende werkzaamheden uitvoert. Als u dat niet doet, kan dat tot ernstig letsel leiden.

Als de zaagketting 5 en het zwaard 4 afzonderlijk zijn verpakt in de doos, moet de ketting aan het zwaard worden bevestigd en moeten beide aan de behuizing van het gereedschap worden bevestigd.

• Plaats de zaag op een vlak en stevig oppervlak.
• Klap de vergrendelingshendel omhoog en draai de vergrendelingsknop 8 van de afstelling van het zwaard naar links, zoals wordt getoond in Afbeelding F, en verwijder zo de kap van het tandwiel 6.
• Draag beschermende handschoenen wanneer u de zaagketting 5 vastpakt en de ketting om het zwaard 4 legt, en let er daarbij op dat de tanden in de juiste richting wijzen (zie Afbeelding K).
• Controleer dat de ketting goed geheel rondom in de sleuf van het zwaard zit.
• Plaats de zaagketting rond het tandwiel 18. Houd de sleuf op het zwaard tegenover de pen 20 en de bout 19 voor het spannen van de ketting, op de grondplaat van het gereedschap, zoals wordt getoond in Afbeelding G.
• Houd, wanneer alles op zijn plaats zit, het zwaard stil en plaats de kap van het tandwiel weer 6. Controleer dat het gat voor het spannen van de ketting zonder gereedschap op de kap tegenover de bout 19 op de behuizing van het gereedschap uitkomt. Klap de vergrendelingshendel omhoog en draai de vergrendelingsknop 8 voor het afstellen van het zwaard naar rechts tot deze klikt, draai vervolgens de knop een hele slag los, zodat de zaagketting goed op spanning kan worden gebracht.
• Draai de knop 9 voor het spannen van de ketting naar rechts en verhoog de spanning van de ketting, zoals wordt getoond in Afbeelding H. Controleer dat de zaagketting 5 dicht rond het zwaard 4 ligt. Draai de vergrendelingsknop

voor het afstellen van het zwaard vast tot deze klikt. Het zwaard zit goed vast wanneer u driemaal een klik hebt gehoord. Het zwaard hoeft verder niet vast te worden gezet.

Afstelling van de spanning van de ketting (Afb. A, I)

VOORZICHTIG: Scherpe ketting. Draag altijd veiligheidshandschoenen bij het hanteren van de ketting. De ketting is scherp en kan u ook verwonden wanneer het gereedschap is uitgeschakeld.

WAARSCHUWING: Scherpe bewegende ketting. Voorkom dat het kettingzaag per ongeluk wordt ingeschakeld, haal vooral de accu uit het gereedschap voordat u de volgende werkzaamheden uitvoert. Als u dat niet doet, kan dat tot ernstig letsel leiden.

• Leg de zaag op een vlak en stevig oppervlak en controleer de spanning van de zaagketting 5. De ketting is goed op spanning wanneer deze terugveert wanneer u de ketting licht met uw wijsvinger en duim 3 mm wilt trekken van het zwaard 4, zoals wordt getoond in Afbeelding I. De ketting mag niet aan de onderzijde van het zwaard "doorzakken", zoals wordt getoond in Afbeelding I.
• U kunt de spanning van de zaagketting aanpassen door de vergrendelingsnok op te klappen en de vergrendelingsknop 8 voor afstelling van het zwaard een hele slag naar links te draaien. Draai de knop voor het spannen van de ketting 9 naar rechts, tot de ketting op de juiste spanning is, volgens de instructies hierboven.
• Stel de ketting niet te strak af. Dit leidt tot overmatige slijtage en beperkt de levensduur van het zwaard en de ketting. Zet, wanneer de ketting goed op spanning is, de vergrendelingsknop voor het afstellen van het zwaard stevig vast.

OPMERKING: De vergrendelingsknop voor het afstellen van het zwaard is voorzien van een bevestigingssysteem. De kap van het tandwiel zit goed vast wanneer u driemaal een klik hebt gehoord. Het zwaard hoeft verder niet vast te worden gezet.

• Wanneer de ketting nieuw is, moet u de spanning tijdens de eerste 2 gebruiksuren regelmatig controleren (nadat u de accu hebt verwijderd), omdat er wat rek in een nieuwe ketting zit.

De zaagketting vervangen (Afb. A, K)

VOORZICHTIG: Scherpe ketting. Draag altijd veiligheidshandschoenen bij het hanteren van de ketting. De ketting is scherp en kan u ook verwonden wanneer het gereedschap is uitgeschakeld.

WAARSCHUWING: Scherpe bewegende ketting. Voorkom dat de kettingzaag per ongeluk wordt ingeschakeld; haal vooral de accu uit het gereedschap voordat u de volgende werkzaamheden uitvoert. Als u dat niet doet, kan dat tot ernstig letsel leiden.

• Klap de vergrendelingsnok op en draai de vergrendelingsknop 8 voor afstelling van het zwaard naar links zodat de spanning van de ketting wordt gehaald.
• Verwijder de kap van het tandwiel 6, zoals beschreven in het gedeelte 'Het zwaard en de zaagketting plaatsen'.
• Neem de versleten zaagketting 5 uit de groef in het zwaard 4.
• Plaats de nieuwe ketting in de sleuf op het zwaard en zorg ervoor dat de zaagtanden in de juiste richting wijzen, maar de pijl op de ketting in dezelfde richting wijst als de afbeelding op de kap van het tandwiel 6, zoals getoond in Afbeelding K.
• Volg de instructies bij 'Het zwaard en de zaagketting plaatsen'.

Reserveonderdelen voor de ketting en het zwaard zijn verkrijgbaar bij het DEWALT-servicecentrum bij u in de buurt.

• Voor de DCM565 is de reserveketting # DWRC1200, service-onderdeelnummer 90586162 nodig. Reserveonderdeel zwaard 30 cm, service-onderdeelnummer N507302.

Zaagketting en zwaard smeren (Afb. L)

Systeem voor automatische smering

De kettingzaag is voorzien van een systeem voor automatische smering waarmee de zaagketting en het zwaard doorlopend worden gesmeerd. De aanwijzer voor het olieniveau 10 toont het olieniveau in de kettingzaag. Als het olieniveau tot minder dan een vierde gedeelte is gedaald, neem dan de accu uit de kettingzaag en vul olie van het juiste type bij. Laat de olietank altijd leeglopen wanneer u klaar bent met zagen.

OPMERKING: Gebruik voor het zwaard en de ketting olie van hoge kwaliteit zodat de ketting en het zwaard goed worden gesmeerd. Eventueel kan als tijdelijke vervanging een niet-detergente SAE30 motorolie worden gebruikt. Wanneer u bomen snoeit, gebruikt u voor de smering van het zwaard en de ketting het beste een olie op plantaardige basis. Minerale olie wordt niet aanbevolen omdat deze schade aan bomen kan veroorzaken. Gebruik nooit afvalolie of heel dikke olie. Zij kunnen de kettingzaag beschadigen.

Het oliereservoir vullen

• Klap de vergrendelingshendel neer en verwijder de oliedop 16 door deze een kwartslag naar links los te draaien. Vul het reservoir met de aanbevolen olie voor zwaard en ketting, tot het olieniveau de bovenzijde van de aanwijzer 10 van het olieniveau heeft bereikt.
• Plaats de oliedop terug en draai de knop een kwartslag naar rechts vast. Klap de vergrendelingshendel omhoog in de vergrendelde positie.
• Schakel de kettingzaag zo nu en dan uit en controleer de aanwijzer van het olieniveau, zodat u zeker weet dat het zwaard en de ketting goed worden gesmeerd.

De zaag vervoeren (Afb. A, M)

• Neem altijd de accu uit het gereedschap en dek het zwaard 4 af met de beschermkap 11 (Afbeelding M), wanneer u de zaag vervoert.
• Schakel de rem van de ketting in door de kettingrem / voorste handbeschermkap 3 naar voren te duwen.

BEDIENING

Instructies voor gebruik

WAARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijnde voorschriften.

WAARSCHUWING: Om het gevaar op ernstig lichamelijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

Juiste positie van de handen (Afb. A, J)

WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, dient u ALTIJD de handen in de juiste positie te hebben, zoals afgebeeld.

WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het ALTIJD stevig vast, anticiperend op een plotselinge reactie.

Voor een juiste positie van de handen zet u uw linkerhand op de voorste handgreep 13 en uw rechterhand op de achterste handgreep 12.

De kettingzaag bedienen (Afb. A, N - O)

WAARSCHUWING: Lees alle instructies en zorg dat u ze begrijpt. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

• Wees op uw hoede voor terugslag, want die kan ernstig letsel met dodelijke afloop tot gevolg hebben. Voorkom het risico van terugslag; volg de belangrijke veiligheidsinstructies. Wees op uw hoede voor terugslag.
• Reik niet buiten uw macht. Zaag niet boven borsthoogte. Zorg ervoor dat u stevig staat. Zet uw voeten uit elkaar. Verdeel uw gewicht gelijkmatig over beide voeten.
• Pak de voorste handgreep 13 stevig met uw linkerhand en de achterste handgreep 12 met uw rechterhand vast, zodat uw lichaam zich links van het zwaard bevindt.
• Houd de kettingzaag niet vast aan de voorste handbeschermkap/kettingrem 3. Houd de elleboog van uw linkerarm stevig gestrekt, zodat uw linkerarm recht is en terugslag kan tegenhouden.

WAARSCHUWING: Houd de kettingzaag nooit met twee handen vast (linkerhand op de achterste handgreep en de rechterhand op de voorste handgreep).

WAARSCHUWING: Zorg ervoor dat er nooit een deel van uw lichaam zich in een rechte lijn met het zwaard 4 bevindt, wanneer u met de kettingzaag werkt.

• Werk nooit met de kettingzaag terwijl u in een boom of in een ongemakkelijke positie zit of op een ladder of een instabiel oppervlak staat. U kunt dan de controle

over de zaag verliezen en dat kan ernstig letsel tot gevolg hebben.

Houd de kettingzaag op volledige snelheid ingeschakeld zolang u aan het zagen bent. - Laat de ketting het zaagwerk doen. Oefen alleen lichte druk uit. Zet geen druk op de kettingzaag aan het einde van de zaagsnede.

WAARSCHUWING: Wanneer u de kettingzaag niet gebruikt, moet de kettingrem ingeschakeld en de accu verwijderd zijn.

Aan/Uit-schakelaar

Zorg er altijd voor dat u stevig staat en pak de kettingzaag stevig met beide handen vast, met de duim om de handgrepen.

Controleer voordat u het gereedschap aanzet dat de kettingrem niet is ingeschakeld. Schuif de hendel (2) voor vergrendeling in de uit-stand, zoals getoond in Afbeelding N, en knijp de aan/uit-schakelaar in. Wanneer het gereedschap eenmaal werkt, kunt u de hendel voor de vergrendeling in de uit-stand loslaten.

U houdt het gereedschap in werking door de aan/uit-schakelaar ingedrukt te houden. U kunt het gereedschap uitschakelen door de aan/uit-schakelaar los te laten.

OPMERKING: Als er te veel kracht wordt toegepast tijdens het maken van een zaagsnede, schakelt de zaag zichzelf uit. U kunt de zaag pas weer starten wanneer u de aan/uit-schakelaar hebt losgelaten. Voer uw zaagsnede nu uit met minder kracht. Laat de zaag op eigen snelheid werken.

WAARSCHUWING: Probeer nooit een schakelaar in de aan-stand te vergrendelen.

De kettingrem inschakelen

De kettingzaag is voorzien van een remsysteem voor de ketting, dat de ketting snel tot stilstand brengt in geval van terugslag.

• Verwijder de accu uit het gereedschap.
• U kunt de kettingrem inschakelen door de kettingrem / voorste handbeschermkap naar voren te duwen tot deze vastklikt.
• Trek de kettingrem / voorste handbeschermkap naar de voorste handgreep toe in de "set"-stand, zoals getoond in Afbeelding O.
• Het gereedschap is nu klaar voor gebruik.

OPMERKING: Bij een terugslag komt uw linkerhand in aanraking met de voorste beschermkap en drukt deze naar voren in de richting van het werkstuk. Hierdoor komt het gereedschap tot stilstand.

De kettingrem testen

Test de kettingrem voor ieder gebruik zodat u zeker weet dat de rem goed werkt.

• Plaats het gereedschap op een vlak en stevig oppervlak. Controleer dat de zaagketting de ondergrond niet raakt.
• Houd het gereedschap stevig met beide handen vast en schakel de kettingzaag in.
• Draai uw linkerhand naar voren rond de voorste handgreep 13, zodat de rechterzijde van uw hand met de kettingrem / voorste handbeschermkap 3 in aanraking komt en deze naar voren duwt, in de richting van het werkstuk. De kettingzaag moet onmiddellijk tot stilstand komen.

OPMERKING: Als de zaag niet onmiddellijk tot stilstand komt, gebruik het gereedschap dan niet meer en breng het naar een DEWALT-servicecentrum bij u in de buurt.

WAARSCHUWING: Let er vooral op dat u de klemgren instelt, voordat u gaat zagen.

Veelgebruikte zaagtechnieken (Afb. A, P, Q, U, V, W)

Vellen

Het proces van het omzagen van een boom. Controleer dat de accu volledig is opgeladen, zodat u de boom kunt vellen op een enkele lading. Zaag geen bomen om bij harde wind.

WAARSCHUWING: Bij het vellen van bomen kunt u gewond raken. Het mag alleen worden uitgevoerd door een getraind iemand.

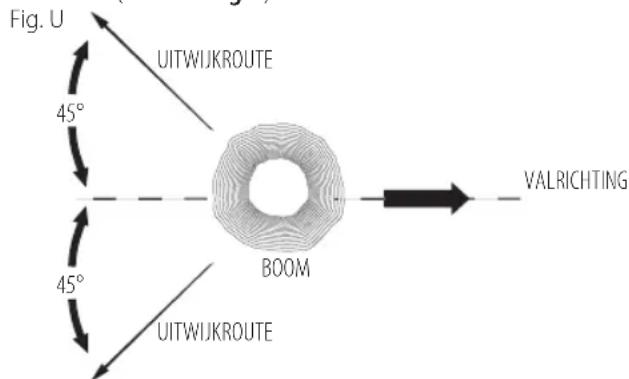

• Voordat met zagen wordt begonnen, moet een uitwijkroute worden gepland en zo nodig worden vrijgemaakt. Het uitwijkpad moet zich uitstrekken naar achteren en diagonaal op de rechterzijde van de verwachte valrichting van de boom. (Afbeelding U)

• Kijk, voordat u met het vellen van een boom begint, naar de natuurlijke groeirichting van de boom, de plaats van de grotere takken en de windrichting, zodat u kunt beoordelen waar de boom heen zal vallen. Houd wiggen (hout, kunststof of aluminium) en een zware houten hamer in gereedheid. Verwijder vuil, stenen, losse schors, spijkers, nagels en draad uit de boom, op de plaats waar de zaagsneden voor het vellen worden uitgevoerd.
• Zaagsnede als inkeping - Maak de inkeping tot op 1/3 van de diameter van de boom, haaks op de valrichting. Maak de onderste horizontale inkeping eerst. Dit helpt te voorkomen dat de kettingzaag of het zwaard bekneld raakt, wanneer de tweede inkeping wordt gezaagd (Afbeelding V).
• Zaagsnede voor het vellen - maak de zaagsnede voor het vellen ten minste 51 mm hoger dan de horizontale inkeping. Houd de zaagsnede parallel aan de horizontale inkeping. Maak de zaagsnede voor het vellen zo dat er voldoende hout overblijft dat kan dienen als scharnier. Het scharnierende hout maakt dat de boom niet kan draaien

en in de verkeerde richting vallen. Zaag het scharnier (Afbeelding V) niet door.

• Naarmate de zaagsnede voor het vellen in de buurt komt van het scharnier, moet de boom beginnen te vallen. Als de kans bestaat dat de boom niet in de gewenste richting valt of als de boom terugkantelt en de zaagketting vastzet, stop dan met zagen voordat de zaagsnede is voltooid en open met behulp van wiggen de zaagsnede en laat de boom in de gewenste richting vallen. Haal, wanneer de boom begint te vallen, de kettingzaag uit de zaagsnede, stop de motor, leg de kettingzaag neer en ga naar de geplande uitwijkroute. Let op vallende takken boven uw hoofd en kijk waar u uw voeten neerzet.

Takken afzagen

Het verwijderen van takken van een omgevallen boom. Wanneer u takken afzaagt, zorg dat grotere takken onderaan zitten zodat de boom van de grond wordt gehouden. Verwijder de kleine takken in een zaagbeweging. Takken die onder spanning staan, moeten vanaf de onderzijde van de tak aan de bovenkant worden afgezaagd, zodat wordt voorkomen dat de kettingzaag vastloopt, zoals wordt getoond in Afbeelding P. Maak nooit zaagsneden met de zaag tussen uw benen en klem de af te zagen tak niet tussen uw benen.

Stammen in stukken zagen

WAARSCHUWING: Aanbevolen wordt dat personen die de kettingzaag voor het eerst gebruiken, een zaagbok gebruiken.

Een gevelde boom of een houtblok in stukken zagen. De manier van zagen is afhankelijk van de ondersteuning van het blok. Maak zo mogelijk gebruik van een zaagbok (Afbeelding Q).

• Begin een zaagsnede altijd pas wanneer de ketting op volle snelheid draait.
• Plaats de onderste punt 22 van de kettingzaag achter de plaat van de eerste zaagsnede, zoals wordt getoond in Afbeelding W.
• Schakel de kettingzaag in en draai vervolgens de ketting en het zwaard omlaag in de boom, gebruik de uitstekende punt waar bij als scharnier.
• Bereikt de kettingzaag eenmaal een hoek van 45°, plaats de kettingzaag dan weer in een rechte positie en herhaal deze stappen totdat u de boom volledig hebt doorgezaagd.

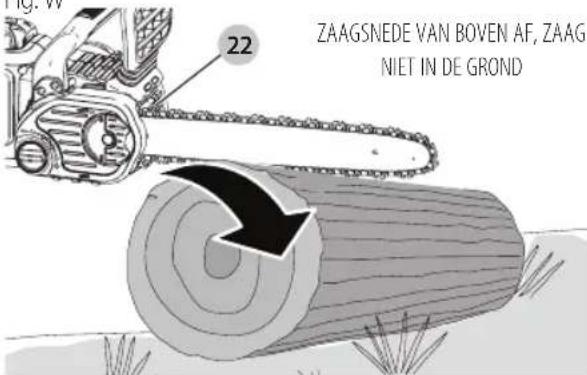

• Wanneer de boom over de volle lengte wordt ondersteund, maak de zaagsnede dan van boven af, maar zaag niet in de grond, want dan wordt uw zaag snel bot.

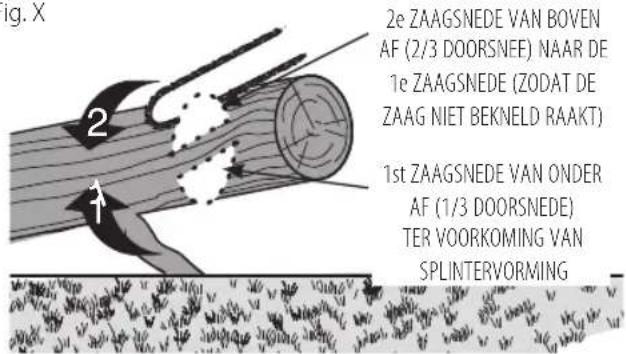

Afbeelding X - Wanneer de boom aan één zijde wordt ondersteund, zaag dan eerst tot op 1/3 van de doorsnede van onderen af. Maak de zaagsnede dan af door van boven af waar de eerste zaagsnede te zagen.

Fig. X

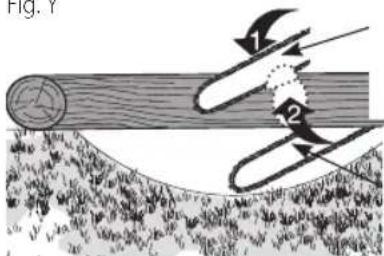

• Afbeelding Y - Bij ondersteuning aan beide uiteinden. Zaag eerst tot op 1/3 vanaf de bovenzijde. Maak de zaagsnede dan af door de boom van boven af voor 2/3 door te zagen maar de eerste zaagsnede toe.

Fig. Y

1e ZAAGSNEDE VAN BOVEN AF (1/3 DOORSNEDE) TER VOORKOMING VAN SPLINTERVORMING

2e ZAAGSNEDE VAN ONDER AF (2/3 DOORSNEDE) NAAR DE 1e ZAAGSNEDE (ZODAT DE ZAAG NIET BEKNELD RAAKT)

• Wanneer u op een helling staat, ga dan altijd boven het houtblok staan. Wanneer u de boom doorzaagt moet u, om volledige controle te houden, de druk op de zaag aan het einde van de zaagsnede verminderen, zonder dat u de grip op de handgrepen van de kettingzaag laat afnemen. Laat de ketting niet de grond raken. Wacht, na het voltooien van de zaagsnede, tot de zaagketting tot stilstand is gekomen en verplaats vervolgens pas de kettingzaag. Laat de motor altijd tot stilstand komen tussen twee zaagsneden.

VERZORGING EN ONDERHOUD

Reinig het gereedschap met alleen een milde zeepoplossing en een vochtige doek. Maak de kunststof behuizing van de zaag niet schoon met oplosmiddelen. Laat nooit vloeistof in

het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

BELANGRIJK: De VEILIGHEID en BETROUWBAARHEID van het product kunnen alleen worden gegarandeerd als reparaties, onderhoud en afstellingen worden uitgevoerd door een officieel DEWALT-servicecentrum, altijd met identieke vervangende onderdelen.

Regelmatig onderhoud zorgt ervoor dat de kettingzaag lang meegaat.

Ketting en zwaard

Verwijder steeds na een uur gebruik de kap van het kettingwiel, het zwaard en de ketting en maak alles schoon met een zachte borstel. Controleer dat de smeeropening op het zwaard vrij van vuil is. Wanneer u een botte ketting vervangt door een scherpe, is het een goede gewoonte het zwaard om te keren.

Slijpen van de zaagketting (Afb. R - T)

VOORZICHTIG: Scherpe ketting. Draag altijd veiligheidshandschoenen bij het hanteren van de ketting. De ketting is scherp en kan u ook verwonden wanneer het gereedschap is uitgeschakeld.

WAARSCHUWING: Scherpe bewegende ketting. Voorkom dat de kettingzaag per ongeluk wordt ingeschakeld, haal vooral de accu uit het gereedschap voordat u de volgende werkzaamheden uitvoert. Als u dat niet doet, kan dat tot ernstig letsel leiden.

OPMERKING: De zaagtanden worden onmiddellijk bot wanneer zij tijdens het zagen de grond of een spijker raken.

Voor optimale prestaties van de kettingzaag is het belangrijk dat u de tanden van de zaagketting scherp houdt. Volg deze nuttige tips voor het op de juiste manier slijpen van de ketting.

1. U bereikt de beste resultaten door de ketting te slijpen met een vijl van 4,5 mm en een houder of een vijlgeleider. U zorgt er dan voor dat u altijd de juiste slijphoek aanhoudt.
2. Plaats de vijlhouder op de bovenplaat en de dieptetand van het slijptoestel.
3. Afbeelding R - Houd de juiste hoek van 30° aan voor het vijlen van de bovenplaat 21 op de vijlgeleider, met de ketting (vijl op 60° van de ketting gezien van de zijkant).
4. Slijp de tanden eerst aan een zijde van de ketting. Vijl vanaf de binnenzijde van iedere tand naar de buitenzijde. Draai de zaag om en herhaal de handelingen (2, 3, 4) voor de tanden aan de andere zijde van de ketting.

OPMERKING: Gebruik een platte vijl voor het vijlen van de bovenzijde van de beitel (gedeelte van de kettingverbinding voor de tand) zodat deze ongeveer 0,635 mm onder de punt van de tanden ligt, zoals getoond in Afbeelding S.

1. Afbeelding T - Houd de lengte van alle tanden gelijk.
2. Als er een beschadiging zit op het chroomoppervlak van de boven- of zijplaten, vijl dan totdat een dergelijke beschadiging weg is.

Voorzichtig: Na het vijlen is de tand scherp, ga dan voorzichtig te werk.

OPMERKING: Iedere keer dat de ketting wordt geslepen, gaat iets van de goede terugslageigenschappen verloren en moet u extra voorzichtig zijn. Aanbevolen wordt de ketting niet meer dan vier keer te slijpen.

Accessoires

WAARSCHUWING: Het gebruik van accessoires die niet in deze handleiding worden aanbevolen, kan gevaarlijk zijn.

Reserveonderdelen voor de ketting en het zwaard zijn verkrijgbaar bij het DEWALT-servicecentrum bij u in de buurt. Alleen te gebruiken voor zwaard en ketting met geringe terugslag.

Leverbare zwaarden en kettingen voor de DCM565:

Zwaard: 30 cm service-onderdeelnummer 90586162 - Ketting: 30 cm service-onderdeelnummer N507302 - DT20676-QZ - 30 cm Oregon Ketting 3/8" low pro, .0430" / 1,1 mm (90PX045) - DT20665-QZ - 30cm Oregon Zwaard & Ketting 30 cm ketting 3/8" low pro, .043" / 1,1 mm (90PX045) & 30 cm zwaard

ONDERHOUD

Uw DEWALT gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continue en bevredigende functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

Aan de lader en de accu kan geen onderhoud worden verricht.

Smering

Raadpleeg Zaagketting en zwaard smeren (Afb. L)

Reiniging

WAARSCHUWING: Blaas vuil en stof uit de behuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure uitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof.

Optionele accessoires

WAARSCHUWING: Aangezien accessoires die niet door DEWALT zijn aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen dient u uitsluitend door DEWALT aanbevolen accessoires met dit product te gebruiken.

Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires.

Bescherming van het milieu

Gescheiden inzameling. Producten en batterijen die zijn voorzien van dit symbool, mogen niet bij het normale huishoudelijke afval worden weggegooid. Producten en batterijen bevatten materialen die

kunnen worden teruggewonnen en gerecycled, zodat de vraag naar grondstoffen afneemt. Recycle elektrische producten en batterijen volgens de lokale voorschriften. Nadere informatie is beschikbaar op www.2helpU.com.

Herlaadbare accu

Deze duurzame accu moet herladen worden als hij niet krachtig genoeg blijkt tijdens het uitvoeren van klussen die voorheen vlot verliepen. Aan het einde van zijn technische levensduur dient u dit werktuig weg te gooien met respect voor het milieu:

• Gebruik de accu helemaal op en verwijder deze vervolgens uit het werktuig. Lithium-ion-cellen recyclebaar. Breng ze terug bij uw leverancier of naar het milieupark bij u in de buurt. De ingezamelde accu's zullen worden gerecycled of op juiste wijze tot afval worden verwerkt.

OPLOSSEN VAN PROBLEMEN

Probleem Oplossing
Gereedschap start nicht.	• Controller dat de accu goed is geplaatst. • Controller wat nodig is voor het laden van de accu. • Controller dat u de Vergrendeling in de Uit-stand wel geheel hebt ingedrukt voordat u de Aan/Uit-schakelaar hebt verplaatst.
Gereedschap stoptijdens gelebruik.	• Laad de accu op. • Er worden te veel druk op het gereedschap uitgeoefend. Start het gereedschap opnieuw en oefen minder drukuit.

Probleem Oplossing

Accu laadt nicht op. • Plaats de accu in de lader tot het rode laadlampje gaat branden. Laad de accu tot wel 8(uur op als de accu geheel leeg is. • Steek de stekker van de oplader in een stopcontact waar spanning op staat. Raadpleeg Belangrijke opmerkingen over laden voormeer informatie. • Controller de spanning door een apparaat op het stopcontact aan te sluiten. • Controller de spanning op het stopcontact misschien worden onderbroken door eenlichtschakelaar, die het stopcontact stroomloos maakt wannes u hetlicht uitschakelt. • Verplaats de lader en het gereedschap maar een locatie waar de luchttemperatuur hoger is dan 4,5 °C en lager is dan 40,5 °C.
Zwaard / ketting te warm geworden.	• Raadpleeg gedeelte Afstelling van de spanning van de ketting. • Raadpleeg gedeelte Smering van de ketting.
Ketting is te los • Raadpleeg gedeelte Afstelling van de spanning van de ketting.
Zaagsneden van slechte kwaliteit	• Raadpleeg gedeelte Afstelling van de spanning van de ketting. OPMERklnG: Overmatige spanning van de ketting leidt tot overmatige sijtage en verminderig van de levensduur van het zwaard en de ketting. Smeer voorafgaand aan iedere zaagsnede. Raadpleeg het gedeelte De zaagketting verrangen.
Gereedschap loopt wel maarZAagt Niet.	• Misschien is de kettingchterstevoren geplaatst. Raadpleeg de gedeelten over het plaatsen en verwijderen van de ketting.
Gereedschap worden Niet gesmeerd.	• Vul olie in het oliereservoir bij. • Maak zwaard, kettingwiel en kap van kettingwiel schoon. Raadpleeg het gedeelte Verzorgingen onderhoud.

18V MOTORSAG

DCM565

Gefeliciteerd!

U hebt een DWEALT-gereedschap gekozen. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DWEALT tot een zeer betrouwbare partner voor professionele gebruikers van elektrisch gereedschap.

Technische gegevens
