Tuotetyyppi	Langaton moottorisaha
Merkki	DeWALT
Malli	DCM565
Nimellisjännite	18 V DC
Akkutyyppi	Li-Ion
Terälevyn pituus	30 cm
Ketjun maksiminopeus (tyhjäkäynnillä)	7,7 m/s
Suurin leikkauspituus	26 cm
Öljysäiliön tilavuus	115 ml
Paino (ilman akkua)	3,5 kg
Äänenpainetaso (LpA)	76,5 dB(A)
Äänentehotaso (LWA)	96,5 dB(A)
Tärinäarvo (ah)	3,5 m/s²
Tärinän epävarmuus (K)	1,5 m/s²
Yhteensopivat akut	DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547
Yhteensopivat laturit	DCB107, DCB113, DCB115, DCB118, DCB112, DCB119, DCB413, DCB547
Ketjujarru	Kyllä, manuaalinen
Automaattivoitelu	Kyllä
Elektroninen suojausjärjestelmä	Kyllä (suoja ylikuormitusta, ylikuumenemista ja täyspurkausta vastaan)
Varaosaketju	DWRC1200 (viite 90586162) tai Oregon 90PX045
Varaosaterälevy	Viite N507302 (30 cm)

Usein kysytyt kysymykset - DCM565 DEWALT

Mitä akkua käyttää DCM565 moottorisahan kanssa?

Käytä yksinomaan yhteensopivia DeWalt 18V Li-Ion -akkuja: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546 tai DCB547. Älä koskaan käytä muita akkuja.

Kuinka asentaa ketju ja terälevy?

Poista akku. Nosta lukitusvipu, käännä säätönuppia vastapäivään ja poista hammaspyöränsuoja. Aseta ketju terälevyn ympärille kiertosuunta (nuoli) huomioiden, ja aseta kokoonpano hammaspyörän ja tapin päälle. Laita hammaspyöränsuoja takaisin, käännä nuppia myötäpäivään napsahdukseen asti, ja säädä ketjun kireys kireyssäätönupilla. Kiristä tiukasti.

Kuinka säätää ketjun kireys?

Sammuta työkalu ja poista akku. Ketju on oikein kireällä, jos sitä voidaan vetää keskivoimalla etu- ja peukalon välissä 3 mm irti terälevystä. Säätääksesi, löysää lukitusnuppia, käännä kireyssäätönuppia myötäpäivään kiristääksesi, ja kiristä lukitus. Uusi ketju on tarkistettava usein kahden ensimmäisen tunnin aikana.

Mitä öljyä käyttää automaattivoiteluun?

Käytä laadukasta terälevy- ja ketjuöljyä. Väliaikaisesti sopii SAE30-moottoriöljy. Oksasahaukseen suositaan kasviöljyä. Älä koskaan käytä jäteöljyä tai erittäin paksua öljyä. Säiliön tilavuus on 115 ml.

Kuinka teroittaa moottorisahan ketju?

Käytä 4,5 mm pyöröviilaa viilanohjaimella. Viilaa yhden puolen hampaat sisältä ulospäin pitäen 30° kulma ylälevyssä. Kun olet viilannut kaikki hampaat yhdeltä puolelta, käännä moottorisaha ympäri ja toista. Syvyysrajoittimet on viilattava 0,635 mm kärkien alapuolelle. Älä teroita enempää kuin neljä kertaa.

Mitä tehdä, jos moottorisaha ei käynnisty?

Tarkista, että akku on kunnolla paikallaan ja ladattu. Varmista, että ketjujarru on vapautettu (vedä etukoteloa kahvaa kohti). Paina lukitusvipu kokonaan sisään ennen liipaisimen painamista. Jos ongelma jatkuu, kokeile akkua laturilla.

Kuinka testata ketjujarru?

Ennen jokaista käyttöä käynnistä moottorisaha, työnnä sitten etukoteloa eteenpäin vasemman käden selkämyksellä. Ketjun on pysähdyttävä välittömästi. Jos ei, älä käytä työkalua ja vie se DeWalt-huoltokeskukseen.

Mikä on oikea käsien asento?

Pidä etukahvasta vasemmalla kädellä ja takakahvasta oikealla kädellä. Älä koskaan vaihda käsiä. Pidä vasen käsivarsi lukittuna kestääksesi takaiskuja. Älä aseta mitään kehon osaa terälevyn jatkeelle.

Kuinka kuljettaa moottorisahaa turvallisesti?

Poista aina akku ja aseta suojatuppi terälevylle. Kytke ketjujarru työntämällä etukoteloa eteenpäin. Kuljeta etukahvasta pitäen, kaukana vartalosta.

Mitä tehdä, jos terälevy tai ketju ylikuumenee?

Tarkista ketjun kireys (ei liian löysä eikä liian kireä). Varmista, että öljysäiliö on täynnä ja voitelu toimii. Puhdista terälevy, hammaspyörä ja hammaspyöränsuoja. Vähennä leikkauspainetta ja anna ketjun tehdä työ.

KÄYTTÖOHJE DCM565 DEWALT

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedot

	DCM565
Jännite V	DC	18
Akkutyyppi Li-lon
Laipan pituus cm 30
Ketjun maksiminopeus (kuormittamattomana) m/s 7,7
Suurin sahauspituus cm 26
Öljysällön tilavuus ml 115
Paino (ilman akkupakkausta) kg 3,5
Ääni- ja tärinärvot (triaksialinen vektorisumma) standardin EN60745-2-13
LPM(aänenpainetaso)	dB(A)	76,5
LWM(aänitehotaso)	dB(A)	96,5
K(määritetyn aänitason epävarmuus)	dB(A)	3,0
Tärinapäästöarvo ah=	m/s2	3,5
Vaihtelu K=	m/s2	1,5

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN60745 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä sen varsinaiseen käyttötarkoitukseen. Jos

työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä.

Tärinä vähenee, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen.

EU-vaatimustenmukaisuusvakuutus

Konepäätös

18 V Ketjusaha DCM565

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset:

2006/42/EU, EN60745-1:2009+A11:2010, EN60745-2-13:2009+A1:2010.

2000/14/EY, liite V DEKRA Certification B.V., Meander 1051 / P.O. Box 5185 6825 MJ ARNHEM / 6802 ED

ARNHEM

Alankomaat

Ilmoitetun laitoksen tunnusnro: 0344

L1A (mitattu ääniteho) 76,5 dB(A) LwA (taattu ääniteho) 100 dB(A)

Nämä tuotteet täyttävät myös direktiivien 2014/30/EU ja 2011/65/EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Markus Rompel

Tekninen päällikkö

DEWALT, Richard-Klinger-Strasse 11,

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Jos sitä ei korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Akkua Laturit/Latausajat (minuutteina)
Kai. # V	oc	Ah	Paino kg	DCB107 DCB113 DCB115 DCB118 DCB119 DCB413
DCB547 18/54	3,0/9,0	1,25	420 220	140 85	140 XX
DCB546 18/54	2,0/6,0	1,05	270 140	90 60 90	XX
DCB497	36	7,5	1,92	X	X	X	X	X	150
DCB496	36	6,0	1,88	X	X	X	X	X	120
DCB181	18	1,5	0,35	70	35	22	22	22	45
DCB182	18	4,0	0,61	185	100	60	60	60	120
DCB183/8	18	2,0	0,40	90	50	30	30	30	60
DCB184/8	18	5,0	0,62	240	120	75	75	75	150
DCB185	18	1,3	0,35	60	30	22	22	22	X

Sähkötyökalun yleiset turvallisuusvaroitukset

VAROITUS: Lue kaikki turvallisuusvaroitukset ja ohjeet. Jos varoituksia ja ohjeita ei noudateta,

on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu -ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä. b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut. c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin. b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.

d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilösuojaus

a) Käyttäessä sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon. b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa. c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa. d) Poista kaikki säätöavaimet tai väännöt ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätövain tai väännin voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa. Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla

liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökaluista huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen. b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava. c) Katkaise sähkötyökalusta virta ja irrota sen pistoke pistorasiasta tai irrota akku siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa. d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkilöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä. e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia. f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalujen todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita. g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

5) Akkukäyttöisten työkalujen käyttäminen ja niistä huolehtiminen

a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran, kun sitä käytetään toisen akun kanssa. b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.

d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.

6) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.

Ketjusahan lisäturvavaroitukset

Varoitus: Lisäturvavaroitukset ketjusahoille.

• Ole huolellinen, ettei teräketju osu sinuun itseesi sahauksen missään vaiheessa. Varmista ennen sahan käynnistämistä, ettei teräketju kosketa mihinkään. Jos tarkkaavaisuutesi pääsee herpaantumaan sahauksen aikana, esimerkiksi vaatteesi tai jäsenesi voivat takertua teräketjuun.
• Pidä ketjusaha oikealla kädellä sen takakahvasta ja vasemmalla sen etukahvasta. Vastakkainen ote sahasta lisää onnettomuusriskiä. Älä koskaan käytä vastakkaista otetta.
• Pitele sähkötyökalua vain sen eristävistä tartuntapinnoista, sillä teräketju voi osua piilossa oleviin sähköjohtoihin. Teräketjun kosketus jännitteisen johtimen kanssa voi tehdä työkalun paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle.
• Käytä aina kuulosuojaimia ja suojalaseja. Pään, käsien ja jalkojen suojavarusteet ovat suositeltavia. Kunnollinen suojavaatetus vähentää lentävien puunsälöjen ja teräketjun kosketusten aiheuttamia onnettomuuksia.
• Älä käytä ketjusahaa puussa. Loukkaantumisriski on erittäin suuri, jos kiipeät puuhun sahaamaan.
• Käytä suojaavia jalkineita ja seiso sahatessasi tasaisella ja tukevalla alustalla. Sahaaminen liukkaalla tai epävakaalla työskentelypaikalla, kuten tikapuilla, voi johtaa tasapainon tai sahan hallinnan menetykseen.
• Ole varovainen katkaistessasi jännittynyttä oksaa, sillä se saattaa ponnahdtaa yllättävään suuntaan. Kun puun jännitys laukeaa, ponnahdttava oksa voi osua käyttäjään ja/tai työkaluun ja aiheuttaa hallinnan menetyksen.
• Ole hyvin varovainen sahatessasi pensaita tai vesakkoa. Taipuisat oksat voivat tarttua teräketjuun ja iskeytyä sahaajaan tai horjuttaa hänen tasapainoaan. Kanna ketjusahaa etukahvasta virta katkaistuna ja terä suunnattuna itsestäsi poispäin. Aseta laipan suojus paikalleen ketjusahan kuljetuksen ja varastoinnin ajaksi. Käsittele ketjusahaa huolellisesti, ettet vahingossa kosketa pyörivää teräketjua. Noudata voitelua, ketjun kireyttä ja osien vaihtoa koskevia ohjeita. Väärin kiristetty tai voitelematon ketju voi katketa tai lisätä takapotkun mahdollisuutta.
• Pidä kädensijat kuivina ja puhtaina öljystä ja rasvasta. Rasvaiset tai öljyiset kahvat ovat liukkaat, ja ote heltiää niistä helposti.

Käytä sahaa vain oksien ja ohuiden puiden katkaisuun. Älä käytä ketjusahaa muuhun kuin sille suunniteltuun tarkoitukseen. Esimerkki: älä sahaa ketjusahalla muovia, tiiltä tai muuta materiaalia. Ketjusahan käyttö muuhun kuin sille tarkoitettuun tehtävään voi johtaa vaarallisiin tilanteisiin.

Takaiskun syyt ja ehkäiseminen:

Takapotkun voi aiheuttaa laipan kärjen osuminen johonkin tai terän jääminen puristuksiin.

Laipan kärjen osuminen kiinteään kohteeseen voi potkaista pyörivän ketjun voimakkaasti päin sahaajaa.

Teräketjun puristuminen laipan yläpintaan voi myös aiheuttaa nopean takapotkun.

Molemmat edellä kuvatuista tilanteista voivat johtaa ketjusahan hallinnan menetykseen ja loukkaantumiseen. Älä luota pelkästään sahan turvalaitteisiin. Ketjusahan käyttäjän tulee itse huolehtia siitä, etteivät sahausolosuhteet aiheuta vaaratilanteita.

Takapotku on seuraus sahan väärästä käyttötavasta tai -olosuhteista ja sen voi välttää noudattamalla alla kuvattuja varotoimia:

• Säilytä hyvä ote pitämällä ketjusahan kahvoja molemmilla käsillä peukalon ja sormien välissä. Aseta keho ja käsivarsi niin, että pystyt vastaamaan mahdollisiin takaiskuihin. Sahaaja pystyy hyvin vastustamaan takapotkun voimaa noudattamalla esitettyjä varotoimia. Älä hellitä otettasi ketjusahasta kesken työn.
• Älä kurkota liikaa äläkä sahaa hartiatason yläpuolella. Näin estät tahattomat kärkikosketukset ja pystyt paremmin hallitsemaan ketjusahan yllättävissä tilanteissa.
• Käytä varaosina vain valmistajan määrittämiä laippoja ja ketjuja. Sahaan sopimattomat laipat tai ketjut voivat johtaa ketjurikkoihin ja/tai takapotkuihin. Noudata valmistajan antamia ketjusahan teroitus- ja huolto-ohjeita. Syvyyssäätimen madaltaminen voi lisätä sahan alttiutta takapotkuihin.

Varotoimenpiteet takaiskujen minimoimiseen:

1. Pidä sahasta tukevasti kiinni. Pidä ketjusahasta kiinni tukevasti molemmin käsin moottorin käydessä. Tartu ketjusahaan lujalla otteella kummastakin kahvasta. Ketjusaha vetää eteenpäin leikatessa laipan alareunalla ja painaa vastaavasti taaksepäin leikatessa laipan yläreunalla.
2. Alikurkottele.
3. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino.
4. Anna laipan kärjen koskettaa puunrunkoa, oksaa, maata tai muuta kohdetta.
5. Ei saa leikata olkapäiden yläpuolella.
6. Käytä apuna laitteita (esim. alhaisen takaiskun ketju ja laipat), jotka lieventävät takaiskuun liittyviä vaaroja.
7. Käytä varaosina vain valmistajan suosittelemia laippoja ja ketjuja tai vastaavia.
8. Ketjun pyöriessä varo aina, ettei laipan kärki osu mihinkään kohteeseen.
9. Varmista, ettei työalueella ole esteitä (esim. muita puita, oksia, kiviä, aitoja jne.). Poista tai vältä alueella olevat esteet, joihin saha voi osua puunrunkoa tai oksaa katkaistaessa.
10. Pidä teräketju terävänä ja oikealla kireydellä. Löysä tai tylsä ketju voi lisätä takaiskun vaaraa. Tarkista kireys säännöllisin aikavälein moottori pysähdyksissä ja työkalu virtalähteestä irrotettuna. Älä koskaan suorita sitä moottorin käydessä.
11. Aloita katkaisu ja työskentele vain ketjun pyöriessä täydellä nopeudella. Jos ketju liikkuu alhaisemmalla nopeudella, takaiskun vaara on suurempi.
12. Leikkaa vain yksi puunrunko kerrallaan.
13. Ole erittäin varovainen jatkaessasi katkaisua aikaisemmin aloitetusta kohdasta. Tartu uritetuilla ohjaustangoilla puuhun ja jatka katkaisua vasta kun saha on saavuttanut täyden nopeuden.
14. Älä yritä upotussahausta tai reikien leikkausta.
15. Tarkkaile puunrungon liikkeitä tai muita voimia, mikä voi johtaa terän takertumiseen tai putoamiseen katkaisukohtaan.

Takaiskun turvallisuusominaisuudet

VAROITUS: Saha sisältää seuraavat toiminnot, jotka vähentävät takaiskun vaaraa, ne eivät kuitenkaan täysin poista takaiskun vaaraa. Älä luota ainoastaan turvalaitteisiin ketjusahan käyttäjänä. Noudata kaikkia tämän ohjekirjan turvallisuusohjeita, varoituksia ja huolto-ohjeita takaiskun ja muiden voimien välttämiseksi, sillä ne voivat aiheuttaa vakavia henkilövahinkoja.

Alhaisen takaiskun laippa, joka sisältää pienisäteisen kärjen, joka pienentää takaiskun vaara-aluetta laipan kärjessä. Alhaisen takaiskun laipan on todettu vähentävän huomattavasti takaiskujen määrää ja vakavuutta sähkötoimisten ketjusahojen turvallisuusvaatimusten mukaisissa testeissä. - Alhaisen takaiskun ketju sisältää muotoillun syvyysohjaimen ja suojusliitännän, jotka kääntävät takaiskun voiman ja mahdollistavat puun siirtymisen asteittain terään. - Älä käytä ketjusahaa ollessasi puussa, tikkailla, telineellä tai jollakin muulla epävakaalla alustalla. Tartu kiinni laitteen eristetyistä tartuntapinnoista, jos leikkausvälinettä käytettäessä on vaara osua piilossa oleviin johtoihin. Kosketus jännitteelliseen johtoon tekee jotkut työkalun näkyvissä olevat metalliosat jännitteellisiksi, ja ne aiheuttavat sähköiskun työkalun käyttäjälle. - Älä yritä toimenpiteitä, jotka ylittävät kykysi tai kokemuksesi. Lue kaikki tämän ohjekirjan ohjeet huolellisesti ja varmista, että ymmärrät ne. - Varmista ennen sahan käynnistämistä, ettei teräketju kosketa mihinkään. - Älä käytä ketjusahaa yhdellä kädellä! Jos sahaa käytetään yhdellä kädellä, seurauksena voivat olla käyttäjän, avustajien

tai sivullisten vakavat henkilövahingot. Ketjusaha on tarkoitettu käytettäväksi vain kahdella kädellä.

• Pidä kahvat aina kuivina, puhtaina sekä öljyttöminä ja rasvattomina.
• Älä anna epäpuhtauksien, jäämien tai sahanpölyn kertyä moottorin tai ilma-aukkojen ulkopuolelle.
• Sammuta ketjusaha ennen sen asettamista alas.
• Älä leikkaa viiniköynnöksiä ja/tai pieniä pensaan alaoksia. Noudata erityistä varovaisuutta sahatessa pensaita tai aivan pieniä puita. Taipuisa oksa voi juuttua teräketjuun ja iskeä sahaajaan horjuttaen hänen tasapainoaan.

VAROITUS: Hiomisesta, sahaamisesta, poraamisesta ja muista rakennustoimista aiheutuva pöly voi sisältää kemikaaleja, joiden on Kalifornian osavaltiossa todettu aiheuttavan syöpää, syntymävikoja tai muita lisääntymiskykyyn vaikuttavia haittoja. Esimerkkejä haitallisista kemikaaleista:

lyijy lyijypohjaisista maaleista - kiteinen piidioksidi tiilistä ja sementistä sekä muista kivituotteista - arseeni ja kromi kemiallisesti käsitellystä puusta.

Kyseisten altistumisten riskitaso vaihtelee riippuen siitä, kuinka usein työskentelet vastaavassa ympäristössä. Vältä altistumista kyseisille kemikaaleille seuraavasti: Työskentele hyvin tuuletetussa tilassa ja käytä hyväksyttyjä suojavarusteita, kuten mikroskooppisten hiukkasten suodattamiseen tarkoitettuja hengityssuojaimia.

Vältä pitkäaikaista kontaktia biomisesta, sahaamisesta, poraamisesta ja muista rakennustöistä aiheutuvaan pölyyn. Käytä suojavaatetusta ja pese altistuneet alueet saippualla ja vedellä. Haitallisten kemikaalien imeytyminen voi olla voimakkaampaa, jos pölyä pääsee suuhun, silmiin tai jos sitä jää iholle.

Varoitus: Työkalun käyttö voi aiheuttaa pölyä ja/tai savua, mikä voi aiheuttaa vakavan ja pysyvän hengitysongelman tai muun vamman.

Ketjusahan osat ja sanasto

• Poikittaisleikkaus - Kaadetun puun tai puunrungon poikkileikkaus poikittain.
• Moottorijarru - Laite, joka pysäyttää teräketjun liipaisimen vapauttamisen yhteydessä.
• Ketjusahan tehoyksikkö - Ketjusaha, jossa ei ole teräketjua ja laippaa.
• Voimansiirron pyörä tai hammaspyörä - Hammastettu osa, jonka avulla teräketju toimii.
• Kaataminen - Puun kaataminen sahaamalla. Kaatosahaus - Lopullinen sahaustoiminto puun kaatamisen aikana, suoritetaan puun vastakkaiselle puolelle kaatoloveen nähden.
• Etukahva - Ketjusahan etuosassa oleva kahva. Oikeanpuoleinen suojus - Rakenteellinen suoja ketjusahan etukahvan ja laipan välissä, sijaitsee yleensä tartuntakohdan lähellä etukahvassa.
• Laippa - Kiinteä kiskollinen rakenne, joka tukee ja ohjaa ketjuterää.
• Laippasuojus - Suojus, joka asennetaan laipan päälle. Estää hampaisiin osumisen, kun sahaa ei käytetä.
• Takaisku - Laipan liike taakse- ja/tai ylöspäin, kun teräketju laipan kärkialueen lähellä koskettaa johonkin kohteeseen (esim. puunrunko tai oksa) tai kun teräketju juuttuu puuhun kiinni. Takaisku, tarttuminen - Nopea sahan iskeytyminen taaksepäin, kun liikkuva teräketju juuttuu puuhun kiinni laipan yläreunalla leikatessa.
• Takaisku, kierteinen - Nopea sahan iskeytyminen ylös- ja taaksepäin, kun liikkuva teräketju koskettaa johonkin kohteeseen (esim. puunrunko tai oksa) laipan kärjen yläosan lähettyvillä. Karsiminen - Kaadetun puun oksien karsiminen.
• Alhaisen takaiskun ketju - Ketju, joka laskee takaiskun suorituskykyvaatimuksia. (testattuna ketjusahojen näytteellä)
• Normaali leikkausasento - Pölkytyksen ja puun kaatamisen leikkausasennot. Kaatolovi - Puuhun sahattu lovi, joka määrää puun kaatumissuunnan. Takakahva - Sahan takaosassa oleva kahva.
• Alhaisen takaiskun laippa - Laippa, jonka on todettu vähentävän huomattavasti takaiskua. Varateräketju - Ketju, joka vähentää takaiskun suorituskykyvaatimuksia erityisillä ketjusahoilla testattuna.
• Teräketju - Silmukan muodostava ketju, jonka leikkaushampaat leikkaavat puuta, joka toimii moottorin avulla ja jota laippa tukee.
• Uritettu ohjaustanko - Ohjaustangot, joiden avulla sahaa ohjataan ja pidetään paikoillaan pölkytyksen, puun kaatamisen ja sahaamisen aikana.
• Kytkin - Laite, jolla ketjusahan moottorin virta kytketään päälle ja pois päältä.
• Kytkimen liitososat - Mekanismi, joka välittää liikkeen liipaisimesta kytkimeen.
• Kytkimen lukitus - Siirrettävä rajoitin, joka estää kytkimen tahattoman käytön manuaaliseen kytkentään saakka.

Käyttötarkoitus

DEWALT DCM565 -ketjusaha sopii ihanteellisesti karsimiseen ja halkaisijaltaan korkeintaan 35 cm puunrunkojen katkaisemiseen.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen. Lentävien kappaleiden aiheuttamat henkilövahingot.
• Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.
• Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

SUOMI

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335

-standardin mukaisesti, joten maadoitusjohdinta ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kela aina kokonaan auki.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DEWALT-laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sisään. Se voi aiheuttaa sähköiskun.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonka vikavirtasuojan laukaisuvirta on enintään 30 mA.

HUOMIO: Palovamman vaara. Loukkaantumisriskin välttämiseksi lataa vain ladattavia DEWALT-akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät

HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä jätä laturia sateeseen tai lumeen.
• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.
• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastuta tai että siihen ei muuten kohdistu vaurioita tai rasitusta.
• Älä käytä jatkojohtoa, ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.
• Älä käytä laturia, jos johto tai pistoke on vahingoittunut - vaihdata ne välittömästi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin. Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• Älä koskaan yritä yhdistää kahta laturia yhteen. Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä koskee autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 7 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 15.

Huomaa: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

Laturin merkkivalot

lataus käynnissä

ladattu täyteen

kuuma-/kylmäviive*

• Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei (eivät) lataa viallista akkua. Jos akku on viallinen, merkkivalo ei syty tai laturi ilmoittaa viallisesta akusta tai sen merkkivalo vilkkuu.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän.

Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi.

DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-Ion -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian läheisyyteen ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7-9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuveista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi pistorasiasta ennen puhdistusta. Lika

voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen.

Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion. Lataa akkuyksiköt vain DEWALT-latureilla.
• Älä roiskuta vettä tai upota veteen tai muihin nesteisiin.
• Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 °C (kuten kesällä ulkokatoksissa tai metallirakennuksissa).
• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.
• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä.

VAROITUS: Älä koskaan yritä avata akkuyksikköä mistään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kanna akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi säilyttää liinojen päällä, taskuissa, työkalukoteloissa, tuotepakkauksissa, laatikoissa jne., joissa on irtonaisia nauloja, ruuveja, avaimia jne.

HUOMIO: Kun työkalua ei ole käytössä, laita se sateen ja vakaalle alustalle, jossa se ei aiheuta

kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkupakkaukset, seisovat pystyssä akkupakkauksen varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi johtaa tulipaloon, jos akkujen navat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljetettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräysten vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumioniakut on testattu YK:n vaarallisen tavaran suositusten osion 38.3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräysten piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräysten monimutkaisuuden vuoksi DEWALT ei suosittele yksittäisten litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräysten soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräysten mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT™ -akkuja on kahdenlaisia: käyttö- ja kuljetustila.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DEWALT 18 V -tuotteessa, se toimii 18 V akkuna. Kun FLEXVOLT™-akku on 54 V tai 108 V (kaksi 54 V akkua) tuotteessa, se toimii 54 V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaavaa akkua

verrattuna yhteen suuremman Wh-arvon omaavaan akkuun.

Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3x36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi

Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

ilmoittaa 108 Wh (koskee yhtä paristoa).

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liiallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Teknisissä tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihda vialliset akut heti.

Lataa vain lämpötilassa 4-40°C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla. Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkua polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

Akun tyyppi

DCM565 toimii 18 voltin akulla.

Näitä akkuja voidaan käyttää: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547. Katso lisätietoa kohdasta Tekniset tiedot.

Pakkauksen sisältö

Pakkauksen sisältö:

1 Ketjusaha, 1 Laippasuojus, 1 Laippa 30 cm, 1 Ketju 30 cm, 1 Käyttöohje

EI SISÄLLÄ AKKUA TAI LATURIA

1 Litiumioniakku** 1 Litiumioniakun laturi**

**Sisältyy vain malliin DCM565P1

Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita. Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Suojaa sateelta.

Kärjen osuminen johonkin kohteeseen voi aiheuttaa laipan liikkumisen äkillisesti ylös- ja taaksepäin, jolloin seurauksena voi olla vakava henkilövahinko.

Vältä laipan kosketusta mihinkään kohteeseen.

Ketjusahan kiertosuunta.

Käytä ketjusahaa aina molemmilla käsillä.

Sammuta työkalu. Poista akku ennen työkalun huoltamista.

Direktiivin 2000/14/EY mukainen taattu ääniteho.

Päivämääräkoodin sijainti

Päivämääräkoodi on merkitty koteloon. Se sisältää myös valmistusvuoden. Esimerkki:

2017 XX XX

Valmistusvuosi

Kuvaus (Kuva A)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua omaisuus- tai henkilövahinkoja.

1 Virtakytkin 2 Lukituksen vapautusvipu 3 Ketjun jarru / käden etusuoja 4 Laippa 5 Teräketju 6 Hammaspyörän suojus 7 Akku 8 Laipan säätölukitusnuppi 9 Ketjun kiristysnuppi 10 Öljytason ilmaisin 11 Laippasuojus 12 Takakahva 13 Etukahva 14 Akkukotelo 15 Akun vapautuspainike 16 Öljysäiliön korkki (ei kuvassa)

Käyttötarkoitus

Ketjusahasi on suunniteltu ammattimaisiin leikkaussovelluksiin.

Älä käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Tämä ketjusaha on ammattimainen sähkötyökalu.

Älä anna kenenkään koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄDÖT

VAROITUS: Vakavan henkilövahingon vaaran välttämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS: Käytä ainoastaan DEWALT-akkupakkauksia ja latureita.

Akun Asentaminen ja Poistaminen Työkalusta (Kuva C-E)

HUOMAA: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku 7 on ladattu tyhjentymättömäksi.

Akun Asentaminen Työkaluun

1. Kohdista akku 7 työkalun sisällä oleviin kiskoihin (Kuva C).
2. Liu'uta se työkaluun, kunnes akku on hyvin paikoillaan ja varmista, että lukitus napsahtaa paikoilleen.

Akun Poistaminen Työkalusta

1. Paina vapautuspainiketta 15 ja vedä akku ulos työkalun kahvasta (Kuva D).
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa kuvataan.

Tasomittarilla Varustetut Akut (Kuva E)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljellä olevan virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta 17 alhaalla. Jokin kolmesta vihreän LED-merkkivalon valoyhdistelmästä syttyy osoittaen jäljellä olevan virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

HUOMAA: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

ASENNUS

Laipan ja teräketjun asentaminen (Kuvat A, F-H, K)

HUOMIO: Ketju on terävä. Käytä aina suojakäsineitä käsittelyn aikana. Ketju on terävä ja voi aiheuttaa haavan myös liikkumattomana ollessaan.

VAROITUS: Terävä liikkuva ketju. Jotta laite ei käynnistyisi vahingossa, varmista, että akku on irrotettu laitteesta ennen seuraavien toimenpiteiden suorittamista. Jos näin ei menetellä, seurauksena saattaa olla vakava tapaturma.

Jos teräketju 5 ja laippa 4 on pakattu laatikkoon erikseen, ketju on liitettävä laippaan, minkä jälkeen ne liitetään laitteen runko-osaan.

• Aseta saha tasaiselle ja vakaalle alustalle.
• Käännä lukitusvipu ylös ja kierrä laipan säätölukitusnuppia 8 vastapäivään Kuvan F mukaisesti hammaspyörän suojuksen 6 poistamiseksi. Tartu teräketjuun 5 suojakäsineitä käyttäen ja käännä se laippaan 4 varmistaen, että hampaat osoittavat oikeaan suuntaan (ks. Kuva K).
• Varmista, että ketju on asetettu oikein aukkoon koko laipan ympärille.
• Aseta teräketju hammaspyörän 18 ympärille. Kohdista samalla laipassa oleva aukko ketjun kiristystappiin 20 ja pulttiin 19 laitteen alaosassa Kuvan G mukaisesti. Kun osat on kiinnitetty, pitele laippaa paikoillaan ja asenna hammaspyörän suojus 6 takaisin. Varmista, että suojuksessa oleva työkaluton kiristyksen asennuspultin reikä kohdistuu runkoon olevaan pulttiin 19. Käännä lukitusvipu ylös ja kierrä laipan säätölukitusnuppia 8 myötäpäivään, kunnes se napsahtaa. Löysää sitten nuppia yhden kierroksen verran niin, että teräketju voidaan kiristää oikeaoppisesti. Kierrä ketjun kiristysnuppia 9 myötäpäivään kireyden lisäämiseksi Kuvan H mukaisesti. Varmista, että teräketju 5 on asettunut hyvin laippaan 4. Kiristä laipan säätölukitusnuppia, kunnes kuulet napsahduksen. Laippa on paikoillaan, kun kuulet kolme napsahdusta. Sitä ei tarvitse kiristää enempää.

Ketjun kireyden säätäminen (Kuvat A, I)

HUOMIO: Ketju on terävä. Käytä aina suojakäsineitä ketjun käsittelyn aikana. Ketju on terävä ja voi aiheuttaa haavan myös liikkumattomana ollessaan.

VAROITUS: Terävä liikkuva ketju. Jotta laite ei käynnistyisi vahingossa, varmista, että akku on irrotettu laitteesta ennen seuraavien toimenpiteiden suorittamista. Jos näin ei menetellä, seurauksena saattaa olla vakava tapaturma.

Tarkista teräketjun 5 kireys, kun saha on tasaisella ja tukevalla alustalla. Kireys on oikeaoppinen, kun ketju napsahtaa takaisin sitä vetäessä 3 mm:n verran laipasta 4 poispäin kevyellä voimalla pitäen ketjua etusormen ja peukalon välissä Kuvan I mukaisesti. Laipan ja ketjun väliin alaosaan ei saa jäädä "notkoa" Kuvan I mukaisesti. Voit säätää teräketjun kireyden kääntämällä lukituskielekkeen ylös ja kiertämällä laipan säätön lukitusnuppia 8 yhden kierroksen verran vastapäivään. Kierrä ketjun kiristysnuppia 9 myötäpäivään, kunnes ketjun kireys on oikea yllä olevien ohjeiden mukaisesti. - Älä kiristä ketjua liian tiukalle, koska tällöin laippa ja ketju kuluvat loppuun ennenaikaisesti. Kun kireys on oikeaoppinen, kiristä laipan säätön lukitusnuppi hyvin.

HUOMAA: Laipan säätön lukitusnupissa on lukittuva kiristysjärjestelmä. Hammaspyörän suojus on paikoillaan, kun kuulet kolme napsahdusta. Sitä ei tarvitse kiristää enempää. - Tarkista uuden ketjun kireys useaan kertaan (akun irrottamisen jälkeen) 2 ensimmäisen käyttötunnin aikana, koska uusi ketju venyy hieman.

Teräketjun vaihtaminen (Kuvat A, K)

HUOMIO: Ketju on terävä. Käytä aina suojakäsineitä käsittelyn aikana. Ketju on terävä ja voi aiheuttaa haavan myös liikkumattomana ollessaan. VAROITUS: Terävä liikkuva ketju. Jotta laite ei käynnistyisi vahingossa, varmista, että akku on irrotettu laitteesta ennen seuraavien toimenpiteiden suorittamista. Jos näin ei menetellä, seurauksena saattaa olla vakava tapaturma.

Käännä lukituskieleke ylös ja kierrä laipan säätön lukitusnuppia 8 vastapäivään ketjunkireyden vapauttamiseksi. - Poista hammaspyörän suojus 6 osion Laipan ja teräketjun asentaminen mukaisesti. - Nosta kulunut teräketju 5 laipan 4 urasta irti. - Aseta uusi ketju laipan aukkoon varmistaen, että sahan hampaat osoittavat oikeaan suuntaan, kun ketjussa oleva nuoli osoittaa samaan suuntaan kuin hammaspyöränsuojuksessa oleva merkki (Kuva K). Noudata osion Laipan ja teräketjun asentaminen ohjeita. Ketjun ja laipan varaosat ovat saatavilla paikallisesta DEWALT-huoltopalvelusta. - DCM565 edellyttää varaketjun # DWRC1200, varaosanumero 90586162. Varalaippa 30 cm, varaosanumero N507302.

Teräketjun ja laipan voitelu (Kuva L)

Automaattinen voitelujärjestelmä

Tässä ketjusahassa on teräketjun ja laipan automaattinen voitelujärjestelmä. Öljytason ilmaisin 10 näyttää ketjusahan öljytason. Jos öljytaso laskee alle neljänneksen, irrota akku ketjusahasta ja täytä säiliö oikeanlaisella öljyllä. Tyhjennä öljysäiliö sahaamisen lopettamisen jälkeen.

HUOMAA: Käytä korkealuokkaista laippaa ja ketjuöljyä ketjun ja laipan asianmukaista voitelua varten. Vaihtoehtoisesti voit käyttää väliaikaisesti pesuaineetonta SAE30-moottoriöljyä. Kasvispohjaisen öljyn käyttö laipassa ja ketjussa on suositeltavaa puita karsiessa. Mineraaliöljyn käyttö ei ole suositeltavaa, sillä se voi vahingoittaa puita. Älä koskaan käytä jäteöljyä tai erittäin paksua öljyä. Muutoin ketjusaha voi vaurioitua.

Öljysäiliön täyttäminen

• Käännä lukitusvipu alas ja kierrä sitä neljänneskierroksen verran vastapäivään ja poista öljysäiliön korkki 16. Täytä säiliö suositellulla laipan ja ketjun öljyllä, kunnes öljytaso on saavuttanut öljytason ilmaisimen 10 ylätason.
• Asenna öljysäiliön korkki takaisin ja kiristä kiertämällä myötäpäivään neljänneskierroksen verran. Käännä lukitusvipu ylös sen lukittuun asentoon.
• Kytke ketjusaha säännöllisesti pois päältä ja tarkista öljytason ilmaisin varmistaaksesi, että laippa ja ketju on voideltu oikeaoppisesti.

Sahan kuljettaminen (Kuvat A, M)

• Poista akku aina työkalusta ja suojaa laippa 4 laippasuojuksella 11 (kuva M) ennen sahan kuljettamista.
• Kytke ketjun jarru päälle painamalla ketjun jarrua / käden etusuojaa 3 eteenpäin.

TOIMINTA

Käyttöohjeet

V. POITUS: Noudata aina turvaohjeita ja määräyksiä.

VAPOLTUS: Vakavan henkilövahingon vaaran välttämiseksi katkaise työkalusta virta ja irrota

akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Käsien oikea asento (Kuva A, J)

VAROITUS: Voit vähentää vakavan henkilövahingon. Vähennä sitä pitämällä kädet AINA oikeassa asennossa.

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä työkalua AINA tiukassa otteessa.

Käden oikea asento tarkoittaa vasemman käden pitämistä etukahvassa 13 ja oikean käden pitämistä takakahvassa 12.

Ketjusahan käyttäminen (Kuvat A, N-0)

VAROITUS: Lue ja varmista, että ymmärrät kaikki ohjeet. Jos ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

• Varo takaiskuja, sillä ne voivat aiheuttaa vakavia henkilövahinkoja ja kuolemanvaaran. Lue tärkeät turvallisuusohjeet suojautumisesta takaiskulta takaiskuvaaran välttämiseksi.
• Älä kurkottele. Ei saa leikata rinnan yläpuolella. Varmista hyvä jalansija. Pidä jalat erillään. Varmista, että painosi jakautuu tasaisesti molemmille jaloille.
• Pidä vasemmalla kädellä tiukasti kiinni etukahvasta 13 ja oikealla kädellä kiinni takakahvasta 12 niin, että kehosi on laipan vasemmalla puolella.
• Älä pidä ketjusahasta kiinni käden etusuojasta/ketjun jarrusta 3. Pidä vasemman käsivarren kyynärpää lukittuna niin, että vasen käsivarsi on suorassa mahdollista takaiskua varten.

VAROITUS: Älä koskaan tartu sahaan kädet ristissä (vasen käsi takakahvassa ja oikea käsi etukahvassa).

VAROITUS: Älä koskaan anna kehonosien olla suuntaisesti laippaan 4 nähden ketjusahan käyttämisen aikana.

• Älä koskaan käytä puussa, epämukavassa asennossa, tikapuilla tai muulla epävakaalla alustalla. Sahan hallinnan menetys voi aiheuttaa vakavia henkilövahinkoja.
• Anna ketjusahan käydä täydellä nopeudella koko sahauksen ajan. Anna ketjun leikata puolestasi. Käytä ainoastaan kevyttä painetta. Älä kohdista painetta ketjusahaan sahauksen loppuvaiheessa.

VAROITUS: Kun sahaa ei käytetä, kytke ketjun jarru päälle ja irrota akku.

Virtakytkin

Varmista aina hyvä jalansija ja pidä ketjusahan kahvoista tiukasti kiinni molemmilla käsillä peukalo ja sormet kahvojen ympärillä. Kytke laite päälle varmistamalla, ettei ketjun jarru ole päällä. Liu'uta lukituksen vapautusvipua 2 kuvan N mukaisesti ja paina liipaisukytkin 1 alas. Kun laite on toiminnassa, lukituksen vapautusvipu voidaan vapauttaa.

Pidä laite käynnissä pitämällä liipaisukytkintä alhaalla. Sammuta työkalu vapauttamalla liipaisukytkin.

SUOMI

HUOMAA: Jos käytät liian suurta voimaa sahaamisen aikana, saha sammuu. Voit käynnistää sahan uudelleen vapauttamalla liipaisukytkimen 1 ennen sahan käynnistymistä. Aloita sahaaminen ja käytä kevyempää voimaa. Anna sahan leikata omaan tahtiin.

VAROITUS: Älä koskaan yritä lukita kytkintä päälle.

Ketjun jarrun asettaminen

Ketjusahassa on moottorin ketjun jarrutusjärjestelmä, joka pysäyttää ketjun nopeasti takaiskun sattuessa.

• Poista akku työkalusta. Voit kytkeä ketjunjarrun päälle painamalla ketjun jarrua/käden etusuojaa 3 eteenpäin, kunnes se napsahtaa paikoilleen. Vedä ketjun jarrua/käden etusuojaa 3 etukahvaa 13 kohti "asetusasentoon" kuvan O mukaisesti. Saha on nyt käyttövalmis.

HUOMAA: Takaiskutilanteessa vasen käsi osuu etusuojaan työntäen sitä eteenpäin työstökappaletta kohti. Työkalu pysähtyy tämän seurauksena.

Ketjun jarrun testaaminen

Testaa ketjun jarru ennen jokaista käyttökertaa varmistaaksesi, että se toimii oikein.

• Aseta laite tasaiselle ja vakaalle alustalle. Varmista, että sahan ketju 5 on maasta irti.
• Pidä laitteesta hyvin kiinni molemmilla käsillä ja käynnistä ketjusaha. Kierrä vasenta kättä etukahvasta 13 pitäen eteenpäin niin, että kätesi takaosa koskettaa ketjun jarrua /käden etusuojaa 3 ja työntää sitä eteenpäin työstökappaletta kohti. Teräketjun tulee pysähtyä välittömästi.

HUOMAA: Jos saha ei pysähdy välittömästi, lopeta laitteen käyttö ja vie se lähimpään DEWALT-huoltopalveluun.

VAROITUS: Varmista, että asetat ketjun jarrun sahaamista.

Yleiset sahaustekniikat (Kuvat A, P, Q, U, V, W)

Kaataminen

Puun kaataminen sahaamalla. Varmista, että akku on ladattu täyteen ennen puun kaatamista, jotta voit suorittaa toimenpiteen yhdellä latauskerralla. Puita ei saa kaataa erittäin tuulisissa olosuhteissa.

VAROITUS: Puita kaataessa on olemassa loukkaantumisvaara. Sen saa suorittaa ainoastaan vastaavan koulutuksen saanut henkilö.

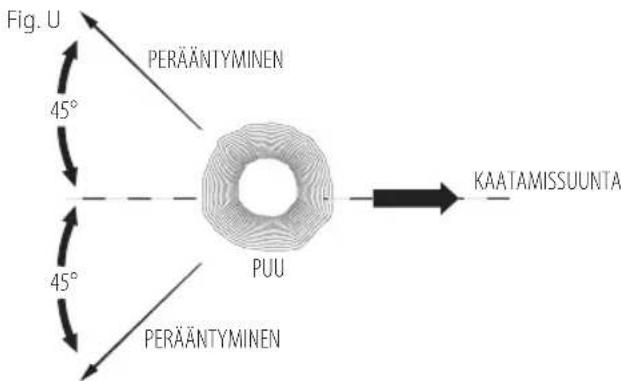

Suunnittele ja vapauta peräytymisreitti ennen sahaamisen aloittamista. Peräytymisreitin tulee ulottua taakse ja diagonaalisesti odotetun kaatumislinjan taakse. (Kuva U)

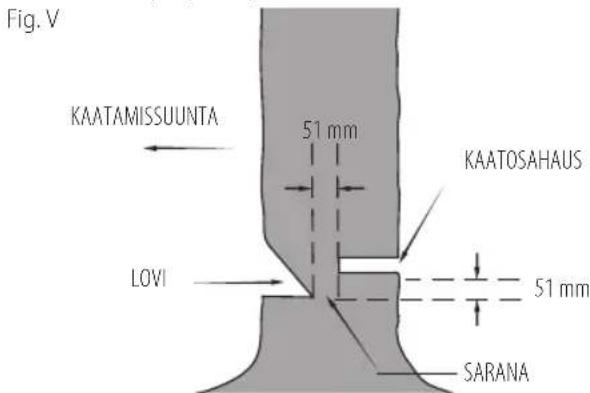

Huomioi puun luonnollinen kaltevuus, suurimpien oksien sijainti ja tuulen suunta ennen puun kaatamisen aloittamista ja päättele niiden perusteella puun kaatumissuunta. Pidä kiiloja (puiset, muoviset tai alumiiniset) ja raskasta nuijaa käytettävissä. Poista epäpuhtaudet, kivet, irtonainen kuori, naulat, niitit ja langat puusta, johon kaatosahaukset suoritetaan. Kaatolovi - Sahaa lovi 1/3 puun halkaisijasta kohtisuoraan kaatumissuuntaan. Suorita ensin alempi kaatolovi vaakasuoraan. Täten vältetään teräketjun tai laipan juuttuminen kiinni toista kaatolovea suorittaessa (kuva V). Kaatosahaus - Suorita kaatosahaus takana vähintään 51 mm vaakasuuntaista kaatolovea ylempänä. Kaatosahaus on suoritettava samansuuntaisesti kaatoloveen nähden. Suorita kaatosahaus niin, että puuta jää riittävästi saranaksi. Saranaosa estää puun kääntymisen ja kaatumisen väärään suuntaan. Älä leikkaa saranan läpi (Kuva V). - Puu alkaa kaatua, kun kaatosahaus lähestyy saranaa. Jos on olemassa mahdollisuus, että puu ei kaadu haluttuun suuntaan tai että se voi kallistua taakse ja aiheuttaa teräketjun kiinni juuttumisen, lopeta sahaaminen ennen kaatosahauksen loppuun suorittamista ja avaa katkaisukohta kiiloilla puun kaatamiseksi haluttuun suuntaan. Kun puu alkaa kaatua, poista ketjusaha leikkuukohdasta, sammuta moottori, aseta ketjusaha alas ja käytä suunniteltua peräytymisreittiä. Varo ylhäältä putoavia suuria oksia ja varmista hyvä jalansija.

Karsiminen

Kaadetun puun oksien karsiminen. Jätä karsimisen ajaksi tukin suuret alaoksat kannattelemaan sitä irti maasta. Karsi pienet oksat yhdellä leikkauksella. Jännittyneet oksat tulee sahata alhaalta ylöspäin välttäen ketjusahan kiinnijuuttumista kuvan P

mukaisesti. Leikkaa oksat vastakkaiselta puolelta niin, että puun runko on sinun ja sahan välissä. Älä koskaan sahatessasi pidä sahaa jalkojesi välissä tai asetu oksan ympärille hajareisin.

Pölkytys

VAROITUS: Ensikäyttäjän on suositeltavaa harjoitella sahaamista sahapukilla.

Kaadetun puun tai puunrungon sahaaminen pölkyiksi. Sahaustapa määräytyy tukin tuennan perusteella. Käytä sahapukkia (kuva Q) aina kun mahdollista.

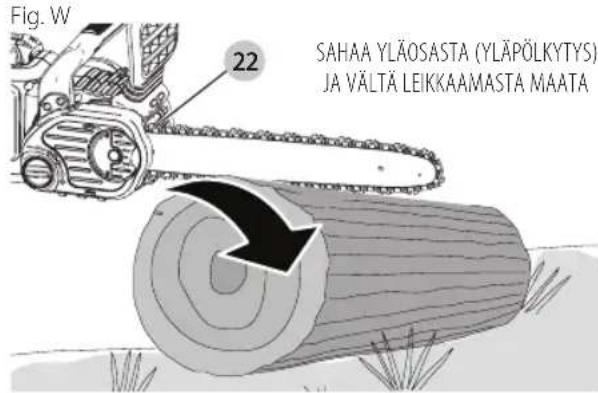

Aloita katkaisu aina ketjun käydessä täydellä nopeudella. - Aseta ketjusahan alapiikki 22 alustavan katkaisualueen taakse kuvan W mukaisesti. - Kytke ketjusaha päälle, käännä ketju ja laippa alas puuhun käyttäen piikkiä saranana. Kun ketjusaha on 45 asteen kulmassa, aseta ketjusaha uudelleen tasalle ja toista vaiheet, kunnes katkaiset puun kokonaan. Kun puuta tuetaan koko pituudelta, sahaa yläosasta (yläpolkytys) välttäen leikkaamasta maata. Muutoin saha tylsyy nopeasti.

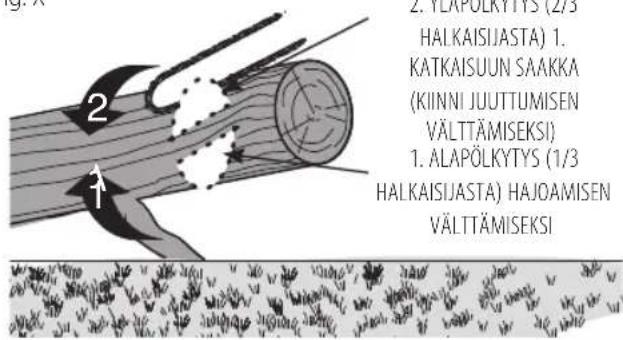

Kuva X - Tuettuna yhdestä päästä

Leikkaa ensin 1/3 halkaisijasta alapuolelta (alapolkytys).

Viimeistele katkaisu sitten yläpolkytöksellä ensimmäiseen sahaukseen saakka.

Kuva X

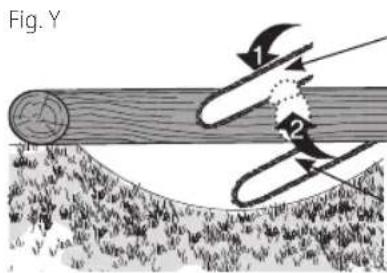

Kuva Y - Tuettuna molemmista päistä.

Sahaa ensin 1/3 alaspäin yläpolkytöksestä. Viimeistele katkaisu sitten alapolkytöksellä 2/3 ensimmäiseen sahaukseen saakka.

1. YLÄPOLKYTYS (1/3 HALKAISIJASTA) HAJOAMISEN VÄLTTÄMISEKSI
2. ALAPOLKYTYS (2/3 HALKAISIJASTA) 1. KATKAISUUN SAAKKA (KINNI UUTUMISEN VÄLTTÄMISEKSI)

Seiso kaltevalla alustalla aina puunrungon ylämäen puolella. Kun leikkaat puun läpi, säilytä täydellinen hallinta vähentämällä leikkauspainetta leikkauksen loppuosan lähellä ja säilytä tiukka ote ketjusahan kahvoista. Älä anna ketjun koskettaa maata. Kun olet suorittanut katkaisun, odota, että ketjusaha pysähtyy ennen sen liu'uttamista. Sammuta moottori aina ennen yhdestä katkaisusta toiseen siirtymistä.

YLLÄPITO JA HUOLTO

Käytä laitteen puhdistamiseen vain mietoa pesuainetta ja kosteaa kangasta. Sahan muovikoteloa ei saa puhdistaa liuottimilla. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

TÄRKEÄ: TURVALLISUUDEN ja LUOTETTAVUUDEN turvaamiseksi korjaukset, huollot ja säädöt tulee suorittaa valtuutetuissa DEWALT-huoltopalveluissa käyttäen aina identtisiä varaosia.

Säännöllinen huolto varmistaa ketjusahan pitkän ja tehokkaan käyttöiän.

Ketju ja laippa

Poista hammaspyörän suojus, laippa ja ketju muutaman käyttötunnin välein ja puhdista ne perusteellisesti pehmeäharjaisella harjalla. Varmista, ettei laipan voiteluaukossa ole jämiä. Kun vaihdat tylsän ketjun terävään, laippa kannattaa kääntää alaosasta yläosaan.

Ketjuterän teroittaminen (Kuvat R-T)

HUOMIO: Ketju on terävä. Käytä aina suojakäsineitä käsittelyn aikana. Ketju on terävä ja voi aiheuttaa haavan myös liikkumattomana ollessaan.

VAROITUS: Terävä liikkuva ketju. Jotta laite ei käynnistyisi vahingossa, varmista, että akku on irrotettu laitteesta ennen seuraavien toimenpiteiden suorittamista. Jos näin ei menetellä, seurauksena saattaa olla vakava tapaturma.

HUOMAA: Leikkuuterät tylsyvät heti, jos ne sahattaessa osuvat maahan tai naulaan.

Jotta ketjusaha toimisi parhaalla mahdollisella tavalla, teräketjun hampaat on pidettävä terävinä. Teräketjun oikeaoppiset teroitusohjeet:

1. Käytä parhaiden tuloksien saavuttamiseksi 4,5 mm:n viilaa ja viilan pidikettä tai viilanohjainta ketjun teroittamiseen. Tämä varmistaa oikeat teroituskulmat.
2. Aseta viilan pidike tasaisesti terän ylälevyyn ja syvyysohjaimeen.

1. Kuva R - Säilytä ylälevyn 21 oikea viilauskulma 30° viilanohjaimessa samansuuntaisesti ketjuun nähden (viilaa 60° kulmassa ketjusta sivusta katsottuna).
2. Teroita terät ensin ketjun toisella puolen. Viilaa kunkin terän sisäpuolelta ulospäin. Käännä saha toisinpäin ja toista vaiheet (2,3,4) ketjun toisella puolella olevien terien kohdalla.

HUOMAA: Viilaa tasaisella viillalla saatonhampaiden yläosat (ketjun liitososa terän edessä) niin, että ne ovat noin 0,635 mm terien kärkien alapuolella Kuva S.

1. Kuva T - Säilytä kaikkien terien pituudet yhtenäisinä.
2. Jos ylä- tai sivulevyjen kromipinnassa on vaurioita, poista vauriot viilaamalla.

HUOMIO: Viilaamisen jälkeen terä on terävä. Noudata tässä huolellisuutta tämän toimenpiteen aikana.

HUOMAA: Kun ketju teroitetaan, se menettää hieman alhaisen takaiskun ominaisuuksiaan ja erityistä varovaisuutta on noudatettava. Terä on suositeltavaa teroittaa korkeintaan neljä kertaa.

Lisävarusteet

VAROITUS: Muiden kuin tässä ohjekirjassa määritettyjen varusteiden käyttö voi olla vaarallista.

Ketjun ja laipan varaosat ovat saatavissa paikallisesta valtuutetusta DEWALT-huoltopalvelusta. Voidaan käyttää vain alhaisen takaiskun laipan ja ketjun kanssa.

Mallin DCM565 saatavilla olevat laipat ja ketjut:

Laippa: 30 cm varaosanumero 90586162 - Ketju: 30 cm varaosanumero N507302 - DT20676-QZ - 30 cm Oregon -ketju 3/8" low pro, 0.0430" / 1,1 mm (90PX045) - DT20665-QZ - 30 cm Oregon -laippa ja ketju 30 cm ketju 3/8" low pro, 0.043" / 1,1 mm (90PX045) & 30 cm laippa

KUNNOSSAPITO

DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttää vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran välttämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Laturia tai akkua ei voida huoltaa.

Voiteleminen

Katso osio Teräketjun ja laipan voitelu (Kuva L)

Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä talon hyväksymiä silmäsuojuksia ja hengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin merkittyjä pintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Saat lisätietoja jälleenmyyjältäsi.

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana.

Voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräysten mukaisesti. Lisätietoa on saatavissa osoitteesta www.2helpU.com.

Uudelleenladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa tai sajoina teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-ika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• Litiumioniakut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.

VIANMÄÄRITYS

Ongelma Ratkaisu

Laite ei käynnisty. Tarkista akun asennus.

Tarkista akun latausvaatimukset. Tarkista, että lukituspainike on painettu kokonaan alas ennen liipaisimen käyttöä.

Laite sammuu käytön aikana.

Lataa akku. Laitteeseen kohdistetaan voimaa. Käynnistä uudelleen ja kohdista siihen vähemmän painetta.

Akku ei lataudu. - Aseta akku laturiin, kunnes

punainen latauksen merkkivalo syttyy. Lataa korkeintaan 8 tuntia, jos akku on tyhjentynyt kokonaan.

Kytke laturi pistorasiaan. Katso lisätietoa osiosta Tärkeitä huomautuksia lataamiseen. Tarkista pistorasian sähkövirta kytkemällä siihen jokin laite. Tarkista valojen sammuttamisen yhteydessä virran katkaisevaa valokytkintä liitetty pistorasiaan. Siirrä laturi ja laite ympäristöön, jonka lämpötila on yli 4,5 °C ja alle 40,5 °C.

Laippa/ketju on ylikuumentunut.

Katso osio Ketjun kireyden säätäminen. Katso osio Ketjun voiteleminen.

Ketju on löysä. Katso osio Ketjun kireyden säätäminen.

Heikko leikkauksen laatu.

Katso osio Ketjun kireyden säätäminen. HUOMAUTUS: Liian suuri kireys kiihdyttää kulumista ja lyhentää laipan ja ketjun käyttöikää. Voitele ennen leikkaamista. Katso osio Sahan ketjun vaihtaminen.

Laite toimii, mutta se ei leikkaa.

Ketju on voitu asentaa väärinpäin. Katso ketjun asennusta ja poistoa koskevat osiot.

Laitteen voitelu ei toimi.

Täytä öljysäiliö. Puhdista laippa, hammaspyörä ja hammaspyöränsuojus. Katso osio Ylläpito ja huolto.

18V MOTORSAG DCM565

Onnittelut!
