Produkttype	Elmotor til cykel (eBike)
Mærke	Bosch
Model	Active Line Drive Unit 25 km/t
Nominel kontinuerlig effekt	250 W
Maksimalt drejningsmoment	50 Nm
Nominel spænding	36 V
Vægt	4 kg
Driftstemperatur	-5 °C til +40 °C
Opbevaringstemperatur	-10 °C til +50 °C
Beskyttelsestype	IP54 (støvtæt og beskyttet mod vandsprøjt)
Strømforsyning	Bosch eBike-akku (36 V)
Hovedfunktioner	Pedalomdrejningsassistance, skubbeassistance, flere supportniveauer (ECO, TOUR, SPORT, TURBO)
Supportniveauer	ECO (40%), TOUR (100%), SPORT (150%), TURBO (250%)
Maksimal supportshastighed	25 km/t
Hastighedssensor	Ja, med eger-magnet (afstand 5-17 mm)
Kompatibel belysning	6 V, forlygte max 8,4/17,4 W, baglygte max 0,6/0,6 W
Vedligeholdelse og rengøring	Må ikke nedsænkes, rengøres uden vandstråle, årlig teknisk kontrol anbefales
Sikkerhed	Må ikke åbne enheden, brug originale Bosch-akkuer, følg vejledningens instruktioner
Reservedele og reparerbarhed	Reparationer hos autoriseret forhandler, originale dele obligatoriske
Generelle oplysninger	Overholder direktiv 2012/19/EU og 2006/66/EF

Ofte stillede spørgsmål - Active Line Drive Unit 25 kmh BOSCH

Hvordan tænder man eBike-systemet?

Du kan tænde systemet ved at indsætte den allerede tændte computer, ved kort at trykke på computerens tænd/sluk-knap eller på akkuens knap. Motoren aktiveres, så snart du træder i pedalerne.

Hvilke supportniveauer er tilgængelige?

Niveauerne er: ECO (40%), TOUR (100%), SPORT (150%) og TURBO (250%). Du kan ændre dem via computeren.

Hvordan bruger man skubbeassistance?

Tryk kort på WALK-tasten, og hold derefter inden for 3 sekunder +-tasten nede. Assistanen deaktiveres ved at slippe tasten, hvis hjulene blokeres, eller hvis hastigheden overstiger 6 km/t.

Hvad er batteriets rækkevidde?

Rækkevidden afhænger af mange faktorer: supportniveau, hastighed, vejprofil, vægt, temperatur osv. Det er ikke muligt at forudsige en nøjagtig værdi.

Kan jeg bruge en anden akku end Bosch?

Nej, brug kun originale Bosch-akkuer, som er godkendt af producenten. Brug af andre akkuer kan forårsage personskade og ugyldiggøre garantien.

Hvad gør jeg, hvis hastighedssensoren ikke fungerer?

Kontroller afstanden mellem magneten og sensoren: den skal være mellem 5 og 17 mm. Hvis problemet fortsætter, kontakt en autoriseret forhandler.

Kan jeg ændre motoren for at øge dens effekt?

Nej, enhver ændring er forbudt. Det reducerer levetiden, kan forårsage skader, ugyldiggør garantien og kompromitterer din sikkerhed.

Hvordan vedligeholder jeg drivaggregatet?

Må ikke nedsænkes eller rengøres med vandstråle. Få systemet kontrolleret mindst en gang om året af en autoriseret forhandler. Brug kun originale dele til reparationer.

Stopper motoren ved 25 km/t?

Ja, el-assistancen stopper automatisk over 25 km/t og genaktiveres, når hastigheden falder til under denne grænse.

Hvordan bortskaffer man motoren ved endt levetid?

Smid ikke drivaggregatet ud med husholdningsaffaldet. Følg de lokale regler for genbrug af elektronisk affald (direktiv 2012/19/EU).

BRUGSANVISNING Active Line Drive Unit 25 kmh BOSCH

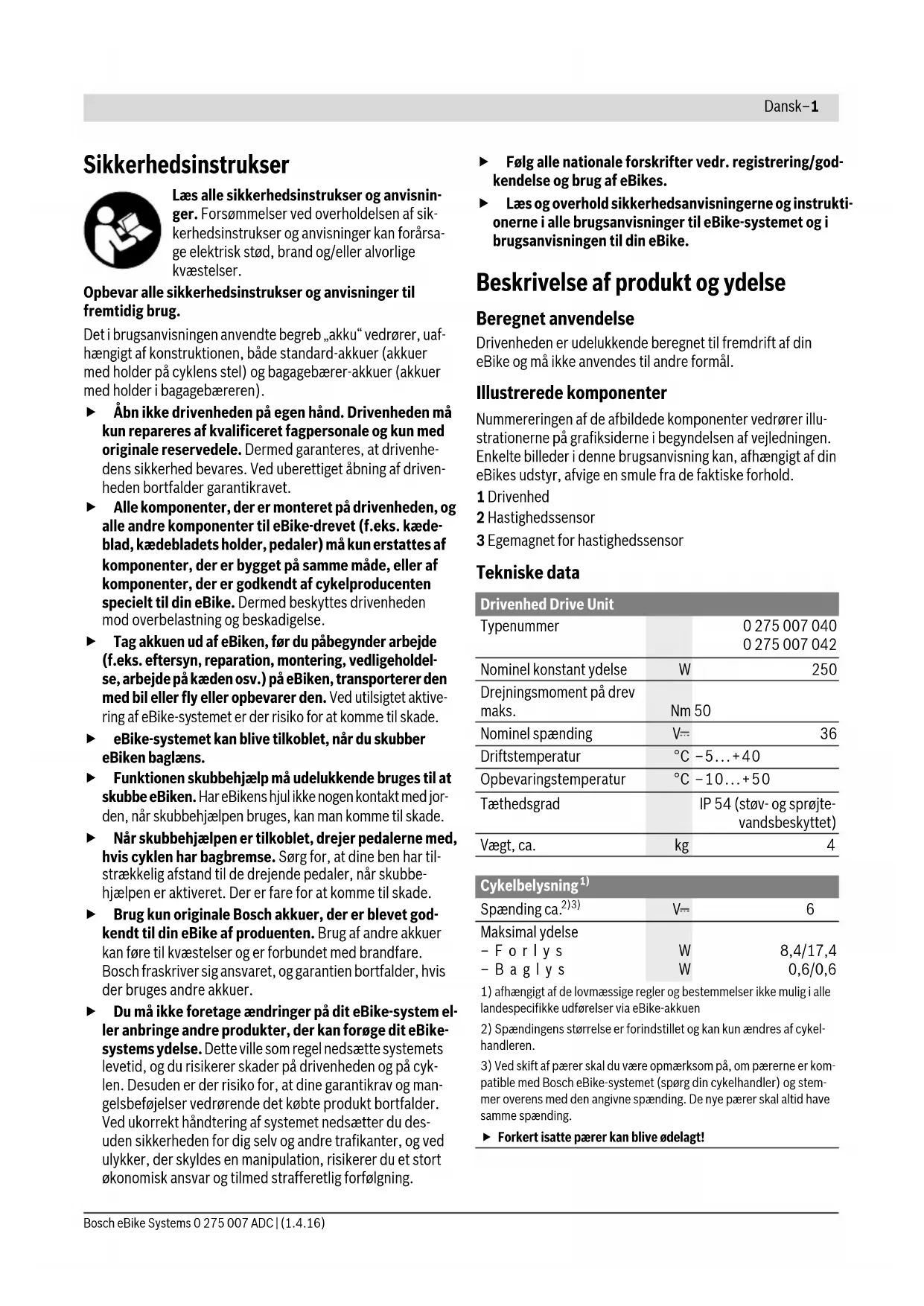

Sikkerhedsinstrukser

Læs alle sikkerhedsinstrukser og anvisin-ger. Forsommelser ved overholdelsen af sik- kerhedsinstrukser og anvisninger kan forar-sage elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til fremtidig brug.

Det i brugsanvisingen anvendte begreb „akku“ vedrører, uaf-hængigt af konstruktionen, bade standard-akkuer (akkuer med holder på cyklens stel) og bagagebærer-akkuer (akkuer med holder i bagagebæreren).

Abn/DDrivenheden paegen hand.Drivenheden makuun repareres af kvalificeret fagpersonale og kun medoriginale reservedele.Demed garanteres, at drivenhedens sikkerhed beares.Ved uberettig abning af drivenheden bortfalder garantikravet.
Alle komponenter, der er monteret på drivenheden, og alle andre komponenter til eBike-drevet (f.eks. kædeblad, kædebladets holder, pedaler) mag kun erstattes af komponenter, der er bygget på samme mäde, eller af komponenter, der er godkendt af cykelproducenten specielt til din eBike. Dermen beskyttes drivenheden mod overbelastning og beskadigelse.
Tag akkuen ud af eBiken, for du pabegynder arbejde (f.eks. eftersyn, reparation, montering, vedligeholdelse, arbejde pa kaden osv.) pa eBiken, transporterer den med bil eller fly aller opbevarer den. Ved utilsigtet aktive-ring af eBike-systemet er der risiko for atkommen til skade.
eBike-systemet kan blive tilkoblet, nár du skubber eBiken baglæns.
Funktionen skubbehjælp ma udelukkende bruges til at skubbe eBiken. Har eBikens hjul ikke nogen kontakt med jorden, nar skubbehjælpen bruges, kan mankommen til skade.
När skubbehjælpen er tilkoblet, drejer pedalerne med, hvis cyklen har bagbremse. Sørg for, at dine ben har til strækkelig afstand til de drejende pedaler, narr skubbehjælpen er aktiveret. Der er fare for atkommen til skade.
- Brug kun originale Bosch akkuer, der er blevet god-kendt til din eBike af produuenten. Brug af andre akkuer kan fore til kvæstelser og er forbundet med brandfare. Bosch fraskriver sig ansvaret, og garantien bortfalder, hvis der bruges andre akkuer.
Du maybe foretage andringer pa dit eBike-system el-ler anbringe andre produit, der kan forge dit eBikesystems ydelse. Dette ville som regel nedsaete systemets levetid, og du risikerer skader pa drivenheden og pa cyklen. Desuden er der risiko for, at dine garantikrav og mangelsbefogelser vedrorende det kobe produit bortfalder. Ved ukorrekt handtering af systemet nedsaetter du des-uden sikkerheden for dig selv og andre trafikanter, og ved ulykker, der skyldes en manipulation, risikerer du et stort ekonomisk ansvar og tilmed strafferetlig forfolging.

Folg alle nationale forskritter vedr. registrarig/god-kendelse og brug af eBikes.
Læs og overhold sikkerhedsanvisningerne og instruktionerne i alle brugsanvisninger til eBike-systemet og i brugsanvisningen til din eBike.

Beskrivelse af Produktoydelse

Beregnet anvendelse

Drivenheden er udelukkende beregnet til fremdrift af din eBike og ma ikke anvendes til andre formal.

Nummereringen af de afbildede komponenter vedrør illustratiorne på grafiksiderne i begyndelsen af vejledningen. Enkelte billedder i dette brugsanvising kan, afhængigt af din eBikes udstyr, afvige en smule fra de faktiske forhold.

1 Drivenhed
2 Hastighedssensor
3 Egemagnet for hastighedssensor

Tekniske data

Drivened Drive Unit
Typenummer		0 275 007 040
		0 275 007 042
Nominel konstant ydelse	W	250
Drejningsmoment på dewmaks.	Nm 50
Nominel spænding	V-	36
Driftstemperatur	°C -5...+40
Opbevaringstemperatur	°C -10...+50
Tæthedsgrad		IP 54 (støv- og sprejte-vandsbeskyttet)
Vægt, ca.	kg	4

Cykelbelysning1)
Spænding ca.2)3)	V-	6
Maksimal ydelse
- Fɔrlys	W	8,4/17,4
- Bagens	W	0,6/0,6

1) afhängigt af de lovmaessige regler og bestemmelse icke mulig i alle landespecifikke udforelser via eBike-akkuen
2) Spændingens størrelse er forindstillet og kan kun ændres af cykelhandleren.
3) Ved skif af pærer skal du vare opmaerksom pa, om pærerne er kompatible med Bosch eBike-systemet (sporg din cykelhandler) og stemmer overens med den angivne spending. De nye pærer skal altid have samme spending.
Forkert isatte pær kan blive odelagt!

Montering

Isæting og udtagning af akku

Læs og følg brugsanvisningen til akkuen i forbindelse med ind-sætning af eBike-akkuen i eBiken og udtagning.

Kontrol af hastighedssensoren (se Fig. A)

Hastighedssensoren 2 og den tilhorende egemagnet 3 skal vare monteret pa en sadan made, at egemagneten beveger sig forbi hastighedssensoren i en afstand pa mindst 5mm og maks. 17mm nahr hjulet drejer en omdrejning.

Bemark: Er afstanden mellem hastighedssensor 2 og egemagnet 3 for lille ell er for stor, ell er hastighedssensoren 2 ikke tilsluttet rigtigt, falder speedometervisningen ud, og eBike-drevet arbejder i ndprogrammet.

Løsn i sö fald skruen til egemagneten 3 og fastgör egemagneten på egen, sö den passerer i den rigtige afstand ved hastighedssensorens marking. Hvis der afterfolgende stadig ikke ses en hastighed på speedometervisningen, bedes du kontakte en autoriseret cykelhandler.

Brug

Ibrugtagning

Forudsaetninger

eBike-systemet kan kun aktiveres, nar følgende forudsætninger er opfyldt:

• En tilstrækkeligt oplatet akku er indsat (se brugsanvisning til akkuen).
• Cykelcomputerer er indsat rigtigt i holderen (se brugsanvisning til cykelcomputerer).
• Hastighedssensoren er tilsluttet rigtigt (se „Kontrol af hastighedssensoren“, side Dansk-2).

eBike-system tændes/slukkes

eBike-systemet tændes på følgende mader:

Hvis cykelcomputeren allerede er tændt, när den indsa-tes i holderen, tændes eBike-systemet automatisk.
- Tryk med indsat cykelcomputer og indsat eBike-akku en gang kort på cykelcomputerens tænd/sluk-tast (se brugs-anvisning til cykelcomputeren).
- Tryk med indsat cykelcomputer pa eBike-akkuens taend/sluk-tast (se brugsanvisning til akkuen).

Drevet aktiveres, sā snart du traeder i pedalerne (undtagen i Funktionen skubbehjælp, se „Skubbehjælpændes/slukkes“, side Dansk-3). Motoreffekten retter sig after det indstillede understøtningsniveau pa cykelcomputeren.

Sà snart du holder op med at traède i pedalerne i normal Funktion, eller sà snart du har næt en hastighed pa 25 km/h, slukkes understøtningen af davret pa eBike. Drevet aktiveres automatisk igen, sà snart du traeder pa pedalerne, og hastigheden er under 25 km/h.

eBike-systemet slukkes pa falgende帽子：

• Tryk på cykelcomputerens tänd/sluk-tast.
• Sluk eBike-akkuen på dens tænd/sluk-tast (se brugsanvisin ng til akkuen).
• Tag cykelcomputeren ud af holderen.

Hvis eBiken ikke bevæges i ca. 10 min, og der ikke trykkes på en tast på cykelcomputeren, slukkes eBike-systemet automatisk for at spare energia.

eShift (ekStraudstyr)

Ved eShift forstås integration af automatiske skiftesystemer i eBike-systemet. eShift-komponenterne er af producenten forbundet elektrisk med drivenheden. Betjeningen af de automatiske skiftesystemer er beskrevet i brugsanvisingen til cykelcomputeren.

Understøtningsniveau indstilles

Pá cykelcomputeren kan du indstille, hvor meget eBike-drevet skal understotte dig, nár du træder i pedalerne. Understøtningsniveauet kan til enhver tidændres, ogś under kørsel.

Bemærk: I enkelte udforelser er det muligt, at understøtningsniveaet er forindstillet og ikke kan øndres. Det er øgsa muligt, at færre understøtningsniveauer stared til rådighed end det er angivet her.

Folgende understandingsniveauaer star maks. til radighed:
- „OFF“: Motorunderstøtningen er slæt fra, og eBiken kan kun bevæges frem ved at træde i pedalerne som på en normal cykel. Skubbehjælpen kan ikke aktiveres i dette understøtningsniveau.
- „ECO“: Effektiv unterstotninq ved maks. effektivitet, til maks. rækkevidde
- „TOUR“: Jævn understøtning, til ture med stor rækkevidde
-,SPORT": Kraftfuld understotning, til sporty korsel pa bjergede strækninger samt til bytrafik
-,TURBO": Maks. understotning indtil hoje tradefrekven-ser, til sportiv korsel

Den hentede motoreffekt vises på cykelcomputerens display. Den maksimale motoreffekt afhænger af det valgte understɒnningsniveau.

Understootningsniveau Stottefaktor*

,ECO"	40 %
,"TOUR"	100 %
,"SPORT"	150 %
,"TURBO"	250 %
* Motoreffekten kan afvige ved enkelte udførelser.

Skubbehjælpændes/slukkes

Skubbehjælpen hjælp per dig med at skubbe eBiken. Hastigheden i dette Funktion afhænger af det valgte gear og kan komme op på maks. 6 km/timen. Jo lavere det valgte gear er, destoindre er hastigheden i Funktionen skubbehjælp (ved fuld ydelse).

Funktionen skubbehjælp ma udelukkende bruges til at skubbe eBiken. Har eBikens hjul ikke nogenkontakt med jorden, narr skubbehjælpen bruges, kan mankommen til skade.

For at aktivere skubbelsen dal trykke kort pa tasten „WALK“ pa din cykelcomputer. Efter aktiveringen trykker du pa tasten,+“ inden for 3 sek. og holder den nede. eBikens drev tilkobles.

Bemærk: Skubbehjælpen kan/DDke aktiveres i understøtnings- niveaet ,OFF".

Skubbehjælpen frakobles, när en af følgende hændelser indtraeffer:

• Duslippertasten *,*
  -eBikens hjul blokeres (f.eks. hvis man bremser erer stoder pa en forbinding),
• hastigheden overskrider 6km / h

Bemærk: Ved nogle systemer kan skubbehjælpen startes direkte ved at trykke på „WALK“-tasten.

På cykler med friløbsfunktion drejer pedalerne med rundt,\ när skubbehjælpen er tikkoblet. Hvis de roterende pedaler\ blokeres, frakobles skubbehjælpen.

Tænd/sluk af cykelbelysning

I den udføreelse, hvor korelyset fodes via eBike-systemet, kan du via cykelcomputeren samtidig tænde og slukke forlys og baglys.

Henvisninger vedr. korsel med eBike-systemet

Hvornár arbejder eBike-drevet?

eBike-drevet understotter dig under korslen, sa lange du traeder i pedalerne. Underslottingen fungerer kun, sa lange dertraedes i pedalerne. Motoreffekten afhanger altid af denkraft, der investeres, nardr traedes i pedalerne.

Investeter du lidt kraft, er understootningen ikke sa stor, som hvis du investerer meget kraft. Det gælder uafhængigt af understootningsniveauauet.

eBike-drevet slukker automatisk ved hastigheder over 25km / h . Underskrider hastigheden 25km / h , star drevet. igen automatisk til radighed.

En undtagelse gelder for fonctionen skubbehjælp, hvor eBiken kan skubbes med lav hastighed eden at træde på pedalerne. Ved brug af skubbehjælpen kan pedalerne dreje med.

Du kan til enhver tid bruge eBike som en almindelig cykel, og-sa suchen understotning; dette gores ved at slukke for eBike-systemet aller ved at stille understotningsniveauet på „OFF". Det samme gælder, hvis akkuen er tom.

Samspil mullem eBike-systemet og gearet

Ogsa med eBike-drevet bcr du bruge gearsystemet som pa en normal cykel (laes brugsanvisningen til din eBike).

Uafhängigt af gearsystemets type tilrådes det af afbryde traedningen kort under gearskiftet. Derved gores det nemmere at skifte gear og drivstrengen slides ikke sa hurtigt.

Vaelges det rigtige gear, kan du ved ensblivende kraftforbrug ogheastigheden og rækveidden.

De feste erfaringer

Det anbefales at samle de对不起 anbefalinger med eBike pa gader og veje med lidt grafik.

Afprov forskellige understotningsniveauuer. Begynd med det laveste understotningsniveau. Så snart du føler dig sikker, kan du køre ud i trifikken med din eBike som med enhver anden cykel.

Test rækkevidden for din eBike under forskellige betingelser, ffor du planlagger langere og mere krævende ture.

Pavirkninger af rækveidden

Rækkevidden påvirkes af mange faktorer, som f.eks.:

-Understøtningsniveau
- Hastighed
- Gearskifter
- Dæktype og dæktryk
- Akkuens alder og vedligeholdelsestilstand
- Strækningsprofil (stigninger) og -beskaffenhed (køreba-nens belægning)
- Modvind og omgivelsestemperatur
-Vaegt af eBike, foor og bagage.

Derfor er det ikke muligt at forudsige rækkevidden praecist, før man starter på en tur somt under korsel. Generelt gælden imidlertid følgende:

• Ved konstant understandsniveau fra eBike-drevet: Jo mindre muskelkraft du skal bruge, for atkommen op pa en bestemt hastighed (f.eks. ved optimal anvendelse af gearskiftet),desto mindre energia vil eBike-drevet bruge, og desto større bliver en rækkevidden med en akkuopladning.
• Jo hójere understandsniveauaet vælges ved ellers ens betingelser,esto kortere er rækkevidden.

Vær opmærksom på drifts- og oplagringstemperaturerne for eBike-komponenterne. Beskyt drivenhed, cykelcomputer og akku mod ekstreme temperaturer (f.eks. ved intensivt sollys uten samtidig ventilation). Komponenterne (især akkuen) kan blive beskadiget af ekstreme temperaturer.

Ved skift af pærer skal du vare opmaerksom pa, om pærerne er kompatibile med Bosch eBike-systemet (sporg din cykel-handler) og stemmer overens med den angivne spænding. De nye pærer skal altid have samme spænding.

Alle komponenter inklusive drivenheden ma ikke dyppes i vand eller rengøres med vand under tryk.

Fá udført en teknik kontrol af dit eBike-system vindst en gang árligt (bl.a. mekanik, systemsoftwarens aktualitet).

Til service aller reparation af eBike bedes du kontakte en autoriseret cykelforhandler.

Kundeservice og brugerrådgivning

Ved alle sporgsmål vedr. eBike-systemet og dets komponen- ter bedes du kontakte en autoriseret cykelforhandler.

Kontaktdata for autorisere cykelforhandlere findes pa internetsiden www.bosch-ebike.com

Bortskaffelse

Drivenhed, cykelcomputer inkl. betjeningsenhed, akku, hastighedssensor, tilbehør og emballage skal indsamles og genbruges iht. gældende miljøforskrifter.

Smid/DDke eBikes og deres komponenter ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte aller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholds.
