Active Line Drive Unit 25 kmh - Elektrisk motor BOSCH - Gratis bruksanvisning och manual

Produkttyp	Elmotor för cykel (eBike)
Märke	Bosch
Modell	Active Line Drive Unit 25 kmh
Nominell kontinuerlig effekt	250 W
Maximalt vridmoment	50 Nm
Nominell spänning	36 V
Vikt	4 kg
Driftstemperatur	-5 °C till +40 °C
Förvaringstemperatur	-10 °C till +50 °C
Skyddstyp	IP54 (dammtät och skyddad mot vattenstänk)
Strömförsörjning	Bosch eBike-batteri (36 V)
Huvudfunktioner	Pedalassistans, walk assist, flera assistansnivåer (ECO, TOUR, SPORT, TURBO)
Assistansnivåer	ECO (40%), TOUR (100%), SPORT (150%), TURBO (250%)
Maximal assistanshastighet	25 km/h
Hastighetssensor	Ja, med ekeremagnet (avstånd 5-17 mm)
Kompatibel belysning	6 V, framljus max 8,4/17,4 W, bakljus max 0,6/0,6 W
Underhåll och rengöring	Doppa inte, rengör inte med vattenstråle, årlig teknisk kontroll rekommenderas
Säkerhet	Öppna inte enheten, använd endast original Bosch-batterier, följ anvisningarna i bruksanvisningen
Reservdelar och reparerbarhet	Reparationer av auktoriserad återförsäljare, endast originaldelar
Allmän information	Uppfyller direktiven 2012/19/EU och 2006/66/EG

Vanliga frågor - Active Line Drive Unit 25 kmh BOSCH

Hur startar jag eBike-systemet?

Du kan starta systemet genom att sätta i en redan påslagen display, trycka kort på på/av-knappen på displayen eller på batteriet. Motorn aktiveras så snart du trampar.

Vilka assistansnivåer finns tillgängliga?

Nivåerna är: ECO (40%), TOUR (100%), SPORT (150%) och TURBO (250%). Du kan ändra dem via displayen.

Hur använder jag walk assist?

Tryck kort på WALK-knappen, håll sedan inom 3 sekunder ner +-knappen. Assisten avaktiveras när du släpper knappen, om hjulen blockeras eller om hastigheten överstiger 6 km/h.

Vad är batteriets räckvidd?

Räckvidden beror på många faktorer: assistansnivå, hastighet, vägprofil, vikt, temperatur, etc. Det går inte att förutsäga ett exakt värde.

Kan jag använda ett annat batteri än Bosch?

Nej, använd endast original Bosch-batterier som godkänts av tillverkaren. Användning av andra batterier kan orsaka skador och ogiltigförklarar garantin.

Vad gör jag om hastighetssensorn inte fungerar?

Kontrollera avståndet mellan magneten och sensorn: det måste vara mellan 5 och 17 mm. Om problemet kvarstår, kontakta en auktoriserad återförsäljare.

Kan jag modifiera motorn för att öka effekten?

Nej, all modifiering är förbjuden. Det minskar livslängden, kan orsaka skador, ogiltigförklarar garantin och äventyrar din säkerhet.

Hur underhåller jag drivenheten?

Doppa inte eller rengör med vattenstråle. Låt en auktoriserad återförsäljare kontrollera systemet minst en gång om året. Använd endast originaldelar vid reparationer.

Stannar motorn vid 25 km/h?

Ja, den elektriska assistansen upphör automatiskt över 25 km/h och återaktiveras när hastigheten går under denna gräns.

Hur kasserar jag motorn vid slutet av livslängden?

Kasta inte drivenheten med hushållsavfall. Följ lokala föreskrifter för återvinning av elektronikavfall (direktiv 2012/19/EU).

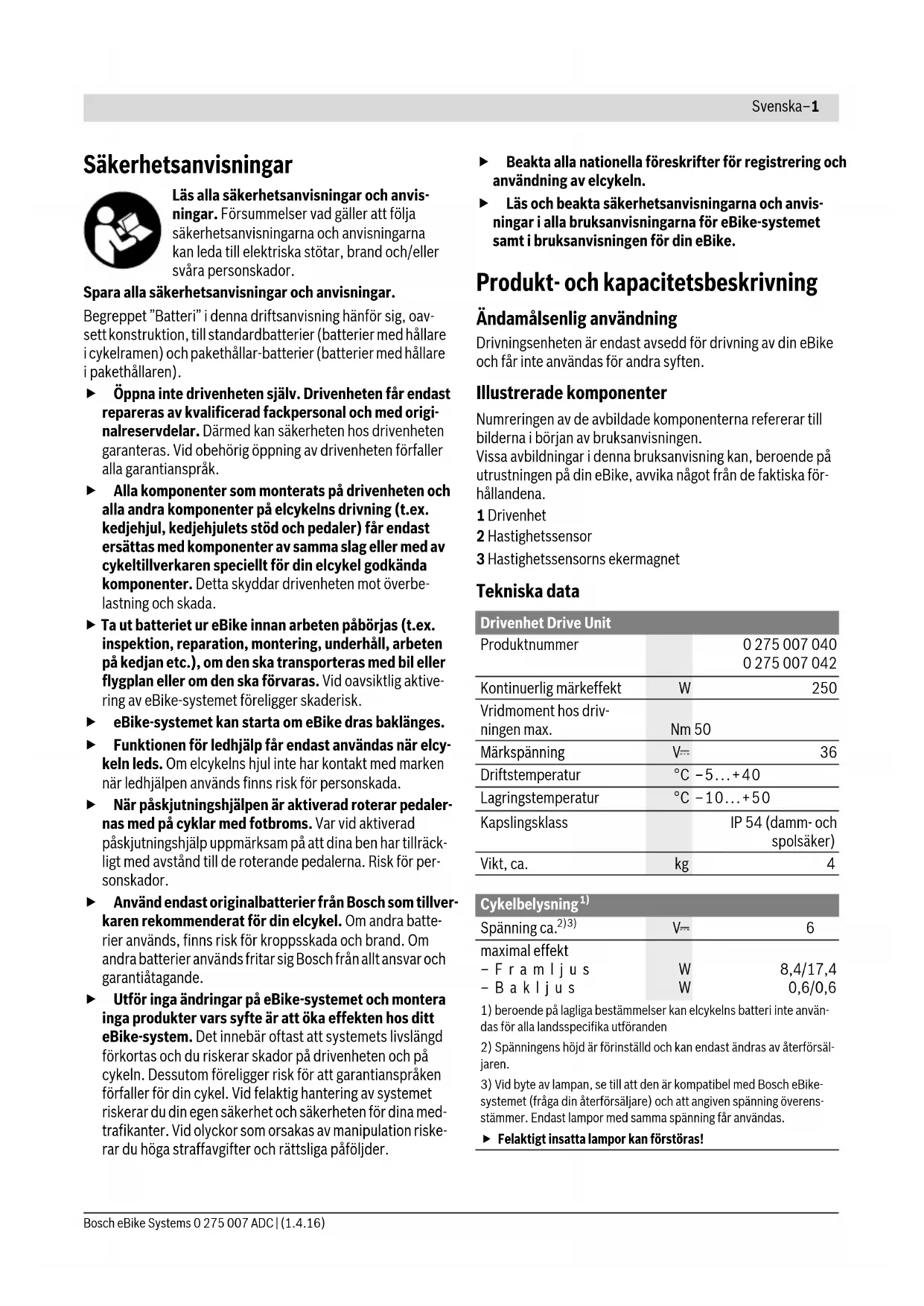

BRUKSANVISNING Active Line Drive Unit 25 kmh BOSCH

Läs alla sakerhetsanvisingar och anvis- nigar. Forsummelser vad gäller att folja sakerhetsanvisingarna och anvisingarna kan leda till elektriska stötar, brand och/eller svåra personskador.

Spara alla sakerhetsanvisningar och anvisningar.

Begreppet "Batteri" ienna driftsanvisning hänfor sig, oavsett konstruktion, till standardbatterier (battery med hällare ic cykelramen) och pakethällar-batterier (battery med hällare i pakethällaren).

Oppna inte drivenheten själv. Drivenheten fär endast repareras av kvalificerad fackpersonal och med originalreservdilar. Därmed kan sakerheten hos drivenheten garanteras. Vid obehörig öppning av drivenheten forfaller alla garantiansprák.
- Alla komponenter som monterats på drivenhen et och alla andra komponenter på elcykelns drivning (t.ex. kedjehjul, kedjehjulets stöd och pedaler) fär endast ersättas med komponenter av sama slag eller med av cykeltillverkaren speiellt für din elcykel godkända komponenter. Detta skyddar drivenhen mot überlastning och skada.
Ta ut batteriet ur eBike innan arbeten paborjas (t.ex.inspection, reparation, montering, underhäll, arbeten pa kedjan etc.), om den ska transporteras med bil eller flygplan uller om den ska forvaras. Vid oavsiktlig aktive-ring av eBike-systemet foreligger skaderisk.
eBike-systemet kan starta om eBike dras baklänges.
Funktionen for ledhjälp fär endast användas när elcykeln leds. Om elcykelns hjul inte har kontakt med marken när ledhjalpen används finns risk for persorskada.
När paskjutningsjälpen ar aktiverad roterar pedalernas med pa cyklar med fotbroms. Var vid aktiverad paskjutningsjälp uppmarksam pa att dina ben har tillräckligt med avstand till de roterande pedalerna. Risk for personskador.
Använd endast originalbatterier frän Bosch som tillverkaren rekommenderat for din elcykel. Om andra batterier används, finns risk for kroppsskada och brand. Om andra batterier används fritar sig Bosch frän allt ansvar och garantiatagande.
Utför ingaändringar på eBike-systemet och montera ingaprodukter vars syfte ar att öka effekten hos ditt eBike-system. Detinnebär oftast att systemets livslängd förkortas och du riskerar skador på drivenheten och pa cykeln. Dessutom foreligger riskfor att garantianspräken forfaller for din cykel. Vid felaktig hantering av systemet riskerar du din egen sakerhet och sakerheten for din medtrafikanter. Vid olyckor som orsakas av manipulation riskerar du höga straffavgifter och rättsliga påfoljder.

Beakta alla nationella foreskrifter for registraring och användning av elcykeln.
Läs och beakta sakerhetsanvisingarna och anvis- ningar i alla bruksanvisingarna for eBike-systemet samt ibruksanvisingen for din eBike.

Produkt- och kapacitetsbeskrivning

Ändamälsenlig användning

1. Drivningsenheten areendast avseddd for drivning av din eBike, och far inte anvandas for andra syften.

Illustrerade komponenter

Numreringen av de avbildade componenterna refererar till bilderna i borjan av bruksanvisingen.

Vissa avbildningar ienna bruksanvisning kan, beroende pa utrustningen pa din eBike, avvika nagot fran de faktiska forhallandena.

1 Drivenhet
2 Hastigetssensor
3 Hastighetssensorns ekermagnet

Tekniska data

Drivenhet Drive Unit
Produktnummer		0 275 007 040
		0 275 007 042
Kontinuierlig märkeffekt	W	250
Vridmoment hos driv- ningen max.	Nm 50
Märksänning	V=	36
Driftstemperatur	°C -5...+40
Lagringstemperatur	°C -10...+50
Kapslingsklass		IP 54 (damm- och spolsäker)
Vikt, ca.	kg	4

Cykelbelysning1)
Spanning ca.2)3)	V-	6
maximal effekt
- Frama l jus	W	8,4/17,4
- Baku l jus	W	0,6/0,6

1) beroende på lagliga bestammelser kan elcykelns batteri inte anvandas for alla landsspecifika utforanden
2) Spänningens hój ár Förinställd och kan endast ándras av áterförsäljaren.
3) Vid byte av lampan, se till att den ark kompatibel med Bosch eBike systemet (fraga din aterforsäljare) och att angiven spanning overensstämmer. Endast lampor med samma spanning fär anvandas.

Felaktigt insatta lampor kan forstoras!

Montage

Satta in och ta ut batteriet

For att satta in eBike-batteriet i eBike och for att ta ut det la ser och beaktar du batteriets driftsanvisning.

Kontroll av hastighetssensorn (se bild A)

Hastighetssensorn 2 och tillhörande ekermagnet 3 mäste monteras sà att ekermagneten vid ett hjulvarv passerar hastighetssensorn på ett avstand om minst 5 mm och högst 17 mm.

Anvising: Om avstandet mellan hastighetssensorn 2 och ekermagneten 3 ar for litet aller stort aller om hastighetssensorn 2 inte ar korrekt ansluten fungerar inte hastighetsmataren och eBike-drivningen arbetar i niedrogrammet. Lossa i detta fall ekermagnetens 3 skruv och fast pa sa satt ekermagneten i ekern sa att den passerar hastighetssensorn marking med ratt avstand. Om det inte heller direfter visas nagon hastighet pa hastighetsmataren, vander du dig till en auktoriserad cykelhandlare.

Drift

Driftstart

Forutsattningar

eBike-systemet kan bara aktiveras nar foljande forutsatt- ningar har uppfylts:

• Ett tillräckligt laddat batteri har sats i (se batteriets bruks-anvisning).
• Cykeldatorn sitter korrekt i hällaren (se cykeldatorns braksanvising).
• Hastigetssensorn har anslutits korrekt (se "Kontroll av hastigetssensorn", sida Svenska-2).

In-/urkoppling av elcykelsystemet

För inkoppling av elcykelsystemet finns följande alternatively.

• Om cykeldatorn redan ar pascalen nar den satts in i hallearen sa aktiveras eBike-systemet automatiskt.
• När cykeldatorn och eBike-batteriet har sats i trycker du en gang på till-/franknappen på cykeldatorn (se cykeldatornsBruksanvising).
• Tryck på eBike-batteriets till-/från-batteri nar cykeldatorn ar isatt (se batteriets driftsanvising).

Drivningen aktiveras sa snart du trampar pa pedalerna (utom i Funktionen Paskjutningsjhäp, se "In-/urkoppling av ledhjälp", sida Svenska-2). Motoreffekten beror pa den installda assistansniv'an pa cykeldatorn.

Sä fort du slutat trampa pedalerna i normaldrift aller en hastighet på 25 km/h uppnàtts, frankopplar elcykeldriften assistansen. Drivningen aktiveras Åter automatiskt nar pedalerna trampas och en hastighet på 25 km/h underskrids.

For urkoppling av elcykelsystemet finns foljande alternativ: Tryck på till-/franknappen på cykeldatorn.
- Stäng av eBike-batteriet med dess till-/från-knapp (se batteriets driftsanvisning).
-Ta ut cykelhallaren ur hallare.

Om eBike inte fforflyttas under 10 min och om ingen knapp trycks pa cykeldatorn stanger eBike-systemet av sig for att spara energia.

eShift (tillval)

eShift ar en anslutting av automatvxlingssystem till eBikesystemet. eShift-komponenterna ar anslutna elektriskt till drivenheten av tillverkaren. Anvandning av automatvxlingssystemet beskrivs i cykeldatornsBruksanvising.

Pá cykeldatorn kan du stalla in hur mycket eBike-motorn skahjälpa till vid trampning. Stödniván kan andras nar som helst,även under farden.

Anvising: Pá vissa utforanden kan den Förinställda assistansen intealandras. Det kan även hända att endast färre assistansfunktioner finns att tillgå an vad som har ange.

Maximalt följande assistansgrader finns att tillgå:

• "OFF": Motorassistansen ar avstängd, eBike kan forflyttagen genom att trampa, som med en vanlig cykel. Paskjutnings-hjalpen kan inte aktiveras påenna assistansniva.
• "ECO": aktiv hjälp vid maximal effektivitet, für maximal räckvidd
• "TOUR": konstant hjälp, for längdistansturer
• "SPORT": kraftig hjälp, für sportig cykling på bergig sträcka samt for stadstrafik
• "TURBO": maximal assistans upp till hog pedalfrekvens, for sportig cykling

Vald motoreffekt visas pa cykeldatorns skarm. Den maximala motoreffekten beror pa den valda assistansivan.

Ledhjalpen kan underlatta elcykels ledning. Hastigheten ienna fonction ar beroende av ilagd vaxel och kan uppna hogst 6km / h . Ju minre ilagd vaxellage ar desto lagre ar hastigheten i Funktionen ledhjalp (vid full effekt).

Funktionen for ledhjälp fär endast användas nar elcykeln leds. Om elcykelns hjul inte har kontakt med marken nar ledhjalpen används finns risk for persorskada.

For att aktivera gängstödet, tryck på knappen "WALK" på din cykeldator. Efter aktivering, tryck på knappen "+" inom

3 sekunder och häll den intryckt. eBike-drivningen kopplas in.

Anvisning: Paskjutningshjalpen kan inte aktiveras på assistansnivåN"OFF".

Gångstödet kopplas ur sà snart som nagot av följande inträffar: - Knappe n "+släpps,

-hjulen pa eBike blockeras (t.ex. genom bromsning erer om du kör pa ett hinder),

• hastighetenoverskrider 6km / h

Anvisning: Pá vissa system kan gängstödet startas direkt genom ett tryck på "WALK"-knappen.

Bakattrampfunktion (valfri)

Pá cyklar med bakättrampfunktion roterar pedalerna nár skjuthjalpen ar inkopplad. Om de roterande pedalerna blockeras kopplas skjuthjalpen ur.

Tanda/slacka cykelbelysning

I det utforande i vilket cykelljuset matas av eBike-systemet kan fram- och bakljus tandas samtidigt via cykeldatorn.

Anvisningar for Åkning med elcykelsystemet

Hur fungerar elcykelns hjälpmotor?

Elcykelns drivenhet ger hjälp under den tid pedalerna trampas. Utan pedaltramp ger drivenheten ingen hjälp. Motoreffekten ar alltid beroende av den kraft du anvander vid tramp.

Är kraften lögkommen även hjälpen att blimindreän vid högre kraft. Detta gäller oberoende av assistansnivån.

Elcykelns hjälpmotor kopplas automatiskt.FRn nar hastigheten overskrider 25km / h .Nar hastigheten sjunker under 25km / h kopplas hjalpmotorn ater till.

Ett undantag ar Funktionen paskjutning, dar eBike kan skjutas pa i lag hastiget utan att pedalerna behover trampas. Närenna Funktion ar aktiv kan pedalerna rotera med.

Elcykeln kan'nar som helst utan assistans koras som en vanlig cykel genom att koppla fran elcykelsystemetller genom att stalla assistansgraden i lage"OFF".Samma sak galler for tomt batteri.

Elcykelsystemets samspel med vaxeln

Växeln skä även med elcykelns hjälpmotor användas som pa en vanlig cykel (beakta elcykelns bruksanvisning).

Oberoende av växelns typ rekommenderar vi att under växling avbryta pedaltrampet. Harvid underlättas växlingen varvid kraftöverföringens slitage minskar.

Genom att valja ratt vaxellage kan med en och sama kraft hastigheten och rackvidden okas.

Lär av erfarenhet

Vi rekommenderar att du lar dig hantera elcykeln avsides tra-fikerade vagar.

Prova ut olica stodnivær. Borja med den lagsta stodnivan. Sasnart du kanner dig saker kan du delta i trafiken med dineBike, precis som med vilken annan cykel som helst.

Testa elcykelns räckvidd under olica villkor innan du startar for langre turer.

Räckvidden paverkas av

Räckvidden pāverkas av mänga olikafaktorer, som till exempel:

• stödniva,
  -hastighet,
• vaxlingsbeteende,
• typ av dack och dacktryck,
  -batteriets alder och hur det har skott,
• den aktuell a sträck as profil (stignigar) oc (körbanans beläggning),
  -motvind och omgivningstemperatur,
  -eBikes,forarens och bagagets vikt.

Därfor ar det inte mögligt att forutsäga exakt räckvidd fore start ell er under farden. I allmanhet gäller dock foljande:

• Vid samma stödnivå på eBike-drivningen: Juindre kraft du behöver uppbringa for att uppnå en viss hastigkeit (t.ex. genom att växla optimalt),destoindre energia Förbrukare eBike-drivningen ochesto langre rackeren batteriladdning.
• Ju högre assistansgraden ar under sama villkor, desto kortare blir korstrackan.

Skot elcykeln väl

Beakta drifts- och forvaringstemperaturerna for eBike-komponenterna. Skydda drivenheten, cykeldatorn och batteriet mot extrema temperaturer (t.ex. på grund av intensiv solinstrånalning utan samtidig ventilation). Komponenterna (framforall allt batteriet) kan skadas av höga temperaturer.

Underhäll och service

Underhäll och rengöring

Vid byte av lampan, se till att den ar kompatibel med Bosch eBike-systemet (fraga din aterforsaljare) och att angiven spanning overensstammer. Endast lampor med somma spanning farr anvandas.

Inga av komponenterna, inklusive drivenheten fär doppas i vatten eller rengöras med tryckvatten.

eBike-systemet skagenomgå teknik kontroll minst en gäng om Året (bl.a. mekanik, upddatering av systemprogramvaran).

For underhäll och reparation av elcykeln kontakta en auktorisarad cykelhandlare.

Kundtjänst och användarrådgivning

Vid frägor beträffande elcykelsystemet och dess komponen-ter kontakta en auktoriserad cykelhandlare.

For auktorisade cykelhandlare kan du hitta kontaktadresser på internetsidan www.bosch-ebike.com

Avfallshantering

Drivenhet, cykeldator inkl. manöverenhet, batteri, hastighetssensor, tillbehör och Förpackningar skall atervinnas på att miljövänligt satt.

Släng inte elcykeln ellertillhörande komponenter i hushallsavfall!

Endast for EU-länder:

Enligt europeiska direktivet 2012/19/EU maste obrukbara elapparater och enligt europeiska direktivet 2006/66/EG felaktiga aller forbrukade batterier separat omhandertas och på miljovänlig satt lamnas in for atervinning.

Ändringar forbéhalles.
