Producttype	Elektromotor voor fiets (eBike)
Merk	Bosch
Model	Active Line Drive Unit 25 km/u
Nominaal continu vermogen	250 W
Maximaal koppel	50 Nm
Nominale spanning	36 V
Gewicht	4 kg
Bedrijfstemperatuur	-5 °C tot +40 °C
Opslagtemperatuur	-10 °C tot +50 °C
Beschermingsklasse	IP54 (stofdicht en spatwaterdicht)
Voeding	Bosch eBike-accu (36 V)
Hoofdfuncties	Trapondersteuning, duwhulp, meerdere ondersteuningsniveaus (ECO, TOUR, SPORT, TURBO)
Ondersteuningsniveaus	ECO (40%), TOUR (100%), SPORT (150%), TURBO (250%)
Maximale ondersteuningssnelheid	25 km/u
Snelheidssensor	Ja, met spaakmagneet (afstand 5-17 mm)
Compatibele verlichting	6 V, koplamp max 8,4/17,4 W, achterlicht max 0,6/0,6 W
Onderhoud en reiniging	Niet onderdompelen, reinigen zonder waterstraal, jaarlijkse technische keuring aanbevolen
Veiligheid	De eenheid niet openen, originele Bosch-accu's gebruiken, de instructies in de handleiding opvolgen
Onderdelen en repareerbaarheid	Reparaties door erkende dealer, originele onderdelen verplicht
Algemene informatie	Conform richtlijn 2012/19/EU en 2006/66/EG

Veelgestelde vragen - Active Line Drive Unit 25 kmh BOSCH

Hoe zet ik het eBike-systeem aan?

U kunt het systeem inschakelen door de reeds ingeschakelde boordcomputer te plaatsen, kort op de aan/uit-knop van de computer of van de accu te drukken. De motor wordt geactiveerd zodra u trapt.

Welke ondersteuningsniveaus zijn beschikbaar?

De niveaus zijn: ECO (40%), TOUR (100%), SPORT (150%) en TURBO (250%). U kunt ze wijzigen via de boordcomputer.

Hoe gebruik ik de duwhulp?

Druk kort op de WALK-knop, houd vervolgens binnen 3 seconden de +-knop ingedrukt. De ondersteuning wordt uitgeschakeld door de knop los te laten, als de wielen blokkeren of als de snelheid 6 km/u overschrijdt.

Wat is de actieradius van de accu?

De actieradius hangt af van vele factoren: ondersteuningsniveau, snelheid, wegprofiel, gewicht, temperatuur, enz. Het is niet mogelijk een exacte waarde te voorspellen.

Kan ik een andere accu dan Bosch gebruiken?

Nee, gebruik uitsluitend originele Bosch-accu's die door de fabrikant zijn goedgekeurd. Het gebruik van andere accu's kan letsel veroorzaken en de garantie doen vervallen.

Wat te doen als de snelheidssensor niet werkt?

Controleer de afstand tussen de magneet en de sensor: deze moet tussen 5 en 17 mm zijn. Als het probleem aanhoudt, neem dan contact op met een erkende dealer.

Kan ik de motor aanpassen om het vermogen te verhogen?

Nee, elke aanpassing is verboden. Dit verkort de levensduur, kan schade veroorzaken, maakt de garantie ongeldig en brengt uw veiligheid in gevaar.

Hoe onderhoud ik de aandrijfeenheid?

Niet onderdompelen of reinigen met een waterstraal. Laat het systeem minstens één keer per jaar controleren door een erkende dealer. Gebruik uitsluitend originele onderdelen voor reparaties.

Stopt de motor bij 25 km/u?

Ja, de elektrische ondersteuning stopt automatisch boven de 25 km/u en wordt weer geactiveerd wanneer de snelheid onder deze drempel zakt.

Hoe verwijder ik de motor aan het einde van zijn levensduur?

Gooi de aandrijfeenheid niet bij het huishoudelijk afval. Volg de plaatselijke voorschriften voor recycling van elektronisch afval (richtlijn 2012/19/EU).

GEBRUIKSAANWIJZING Active Line Drive Unit 25 kmh BOSCH

nGorspronkelijke gebruksaanwijzing
da Original brugsanvisning
sv Bruksanvising Iorigina
no Original drillsinsstraks
Alkuperalset object
el Ppntnno aonw xphng

Sicherheitshinweise

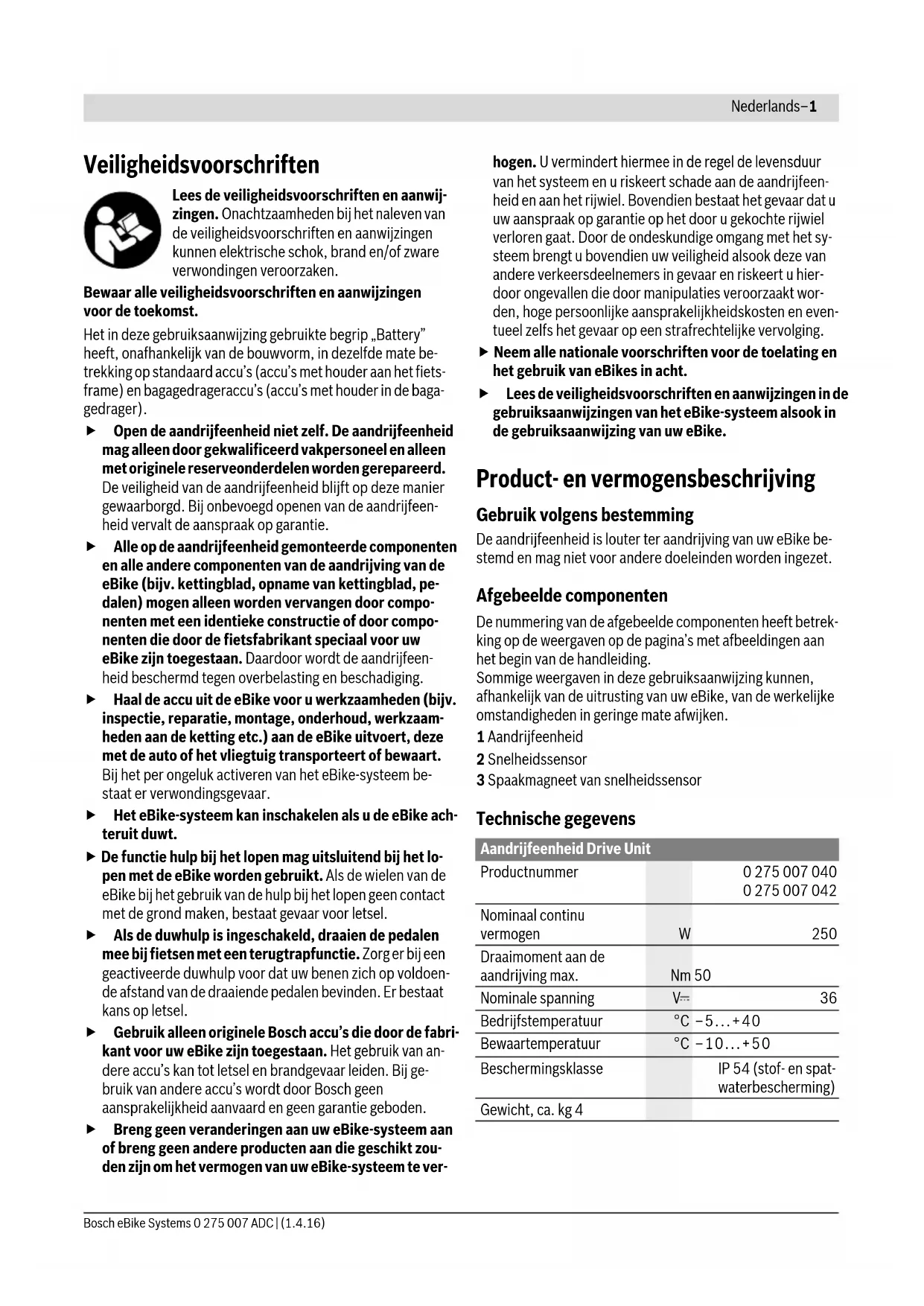

Veiligheidsvoorschriften

Lees de veiligheidsvoorschriften en aanwijzingen. Onachtzaamheden bij het naleven van de veiligheidsvoorschriften en aanwijzingen konnen elektrische schok, brand en/of zware verwondingen verooorzaken.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Het in deze gebruiksaanwijzing gebruikte begrip „Battery" heeft, onafhankelijk van de bouwvorm, indezelfde mate betrekking op standaard accu's (accu's met houder aan het fietsframe) en bagagedrageraccu's (accu's met houder in de bagagedrager).

• Open de aandrijfeenheid Niet zich. De aandrijfeenheid mag alleen door gekwalificeerd vakpersoneel en alleen met originele reserveonderdelen worden gerepareerd. De veiligheid van de aandrijfeenheid blijft op deze manier gewaarborgd. Bij onbevoegd openen van de aandrijfeenheid verwalt de aanspraak op garantie.
  Alle op de aandrijfeenheid gemonteerde componenten en alle andere componenten van de aandrijving van de eBike (bijv. kettingblad, opname van kettingblad, pedalen) mogen alleen worden verrangen door componenten met een identieke constructie of door componenten die door de fietsfabrikant speciaal voor uw eBike zich toegestaan. Daardoor wordt de aandrijfeenheid beschermd gegen overbelasting en beschadiging.
  Haal de accuuit de eBike voor u werkzaamheden (bijv. inspectie, reparatie, montage, onderhoud, werkzaamheden aan de ketting etc.) aan de eBike utvoert, deze met de auto of het vliegtuig transporteert of bewaart. Bij het per ongeluk activeren van het eBike-systeem bestaat er verwondingsgevaar.
  Het eBike-system kan inschakelen als u de eBike ach-teruit duwt.
  De functie hulp bij het lopen mag uitsluitend bij het lopen met de eBike worden gezruikt. Als de wielen van de eBike bij het gebruik van de hulp bij het lopen geen contact met de grond make, bestaat gevaar voor letsel.
  Als de duwhulp is ingeschakeld, draaien de pedalen mee bij fietsen met een terugtrapfunctie. Zorg er bij een geactiveerde duwhulp voor dat uw benen zich op voldoen de afstand van de draaiende pedalen bevinden. Er bestaat kans op letsel.
• Gebruik alleen originele Bosch accu's die door de fabrikant voor uw eBike+zijn toegestaan. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden. Bij gebruik van andere accu's wordt door Bosch geen aansprakelijkheid aanvaard en geen garantie geboden.
  Breng geen veranderingen aan uw eBike-systeel aan of breng geen andere producten aan die geschikt zouden+zijn om het vermogen van uw eBike-systeel te ver-

hogen. U vermindert hiermee in de regel de levensduur van het systemen u riskeert schade aan de aandrijfeenheid en aan het rijwiel. Bovendien bestaat het gevaar dat u uw aanspraak op garantie op het door u gekochtte rijwiel verloren gaat. Door de ondeskundige omgang met het systemen brengt u bovendien uw veiligheid alsook deze van andere verkeersdeelnemers in gevaar en riskeert u hier-door ongevallen die door manipulaties voorzaakt worden, hoge persoonlijke aansprakelijkheidskosten en eventueel zichs het gevaar op een strafrechtelijkervolging.

Neem alle nationale voorschriften voor de toelating en het gebruik van eBikes in acht.
Lees de veiligheidsvoorschriften en aanwijzingen in de gebruiksaanwijzingen van het eBike-systeem alsook in de gebruiksaanwijzing van uw eBike.

Product- en vermogensbeschrijving

Gebruik volgens bestemming

De aandrijfeenheid is louter ter aandrijving van uw eBike bestemd en mag Niet voor andere doeleinden worden ingezet.

Afegebeelde componenten

De nummering van de afgebeelde componenten heeft betrekking op de weergaven op de pagina's met afbeeldingen aan het begin van de handleiding.

Sommige weergaven in deze gebruiksaanwijzing hunnen, afhankelijk van de uitrusting van uw eBike, van de werkelijk omstandigheden in geringe mate afwijken.

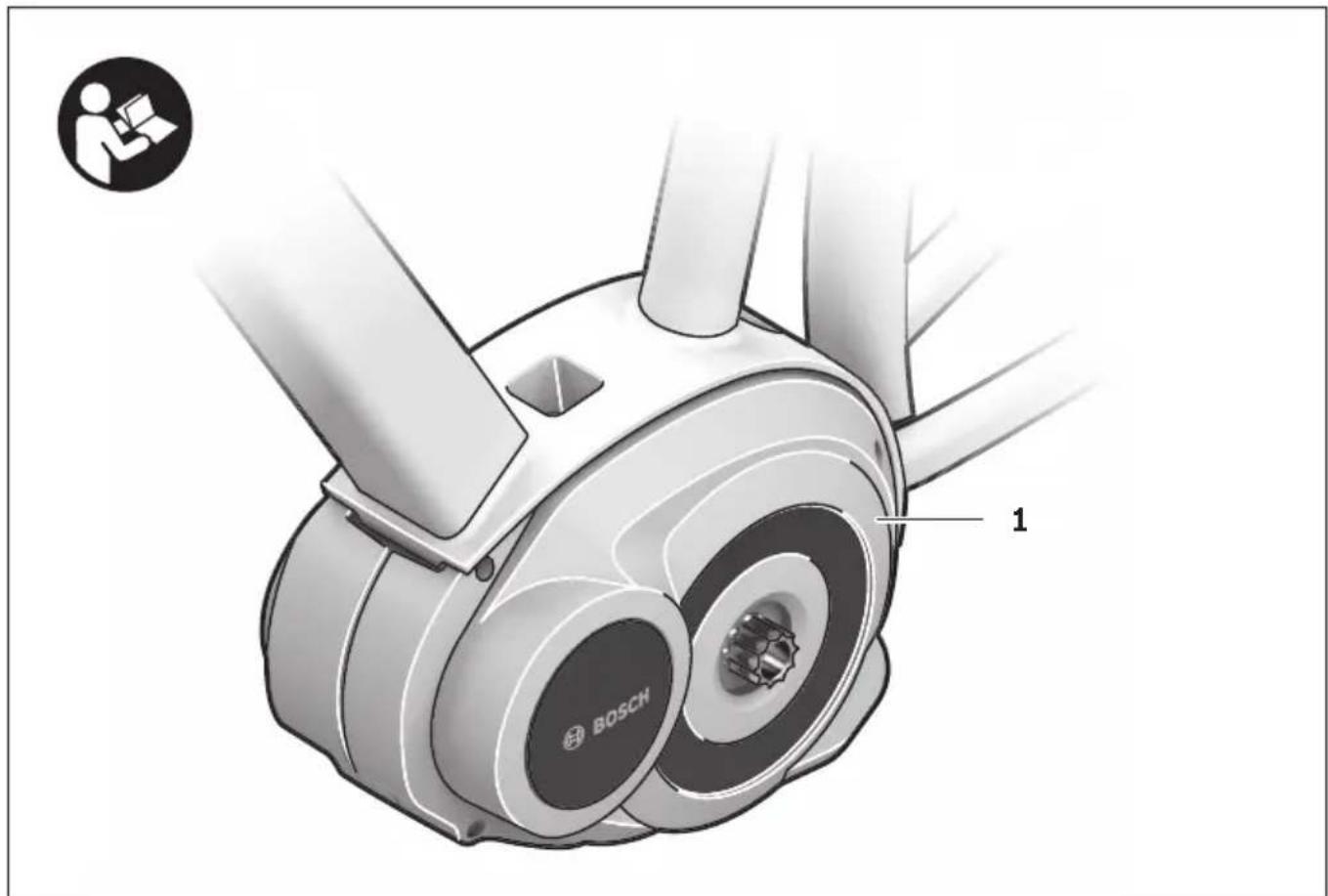

1 Aandrijfeenheid
2 Snelheidssensor
3 Spaakmagneet van snelheidssensor

Technische gegevens

Aandrijfeenheid Drive Unit
Productnummer		0 275 007 040
		0 275 007 042
Nominal continu vermogen	W	250
Draaimoment aan de aandrijving max.	Nm 50
Nominale spanning	V---	36
Bedrifftemperatuur	°C -5...+40
Bewaartemperatuur	°C -10...+50
Beschermingsklasse		IP 54 (stof- en spat-waterbescherming)
Gewicht, ca. kg 4

Fietsverlichting 1)

Spanning ca.2)3)	V-	6
maximaal vermogen
- Voorlicht	W	8,4/17,4
- Acht erlicht	W	0,6/0,6

1) Afhankelijk van wettelijk regelingen Niet in alle, per land verschillendeuitvoeringen via accu van eBike möglichk
2) De hoogte van de spanning is vooraf ingesteld en kan alleen door de fietshandelaar gewijzigd worden.
3) Let er bij het verwangen van de lampen op of de lampen met het Bosch eBike-systemeem compatibel zich (vraag uw fietschandelaar) en met de opgegeven spanning overeenkomen. Erogens alleen lampen met bezelfde spanning verwangen worden.
Verkeerd geplaatste lampen können vernietigd worden!

Montage

Accuplaatsen uuitnemen

Voor hetplaatsen van de eBike-accu in de eBike en voor het uitnemen dient u de gebruiksaanwijzing van de accu te lezen en in ache te nemen.

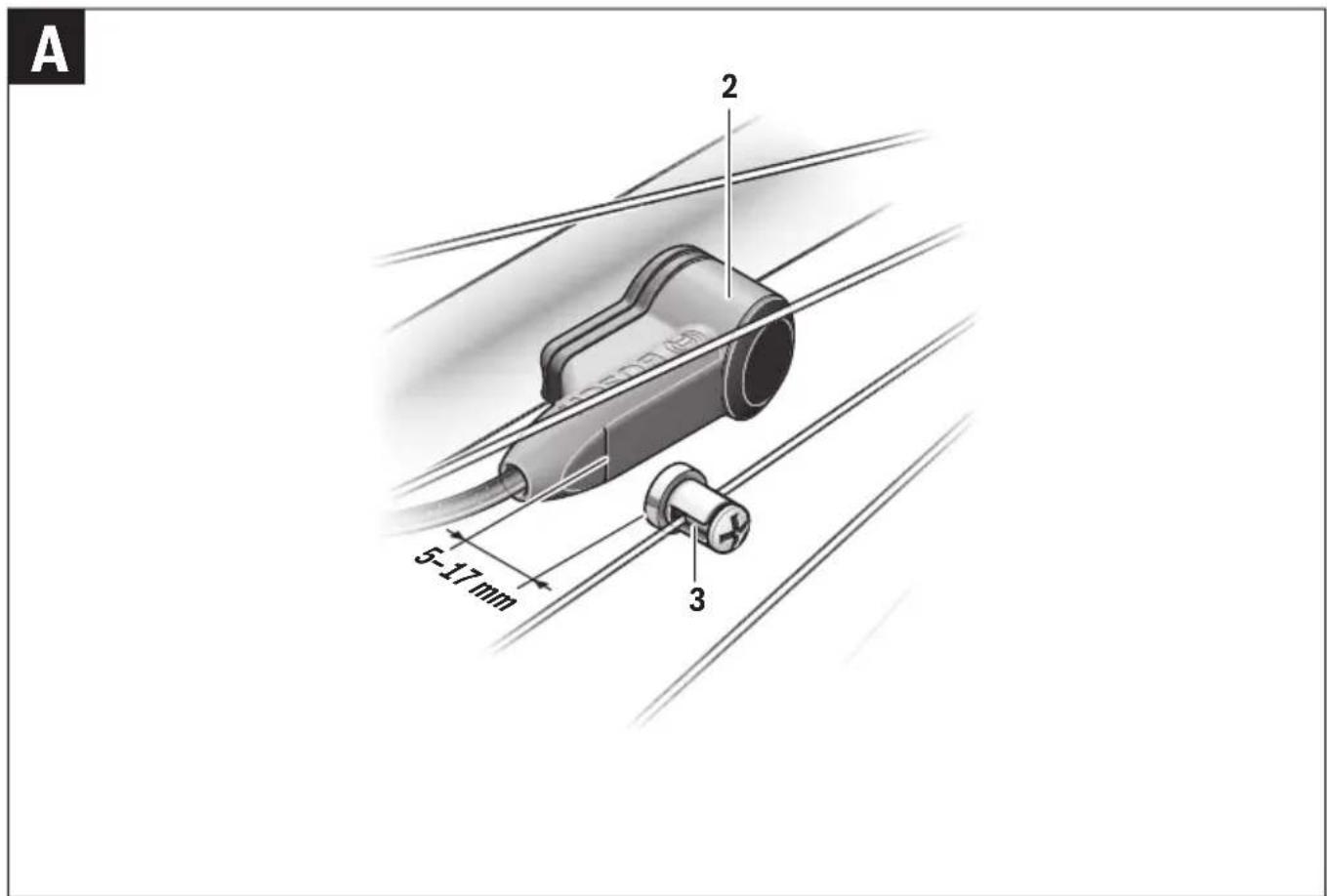

Snelheidssensor controlleren (zie afbeelding A)

De spelheidssensor 2 en de bijbehorende spaakmagneet 3 moeten zodanig gemonteerd zichn dat de spaakmagneet bij een omwenteling van het wie op een afstand van minimaal 5mm en maximaal 17mm langs de spelheidssensor beweegt.

Opmerking: Is de afstand tussen snelheidssensor 2 en spaakmagneet 3 teklein of te groot of is de snelheidssensor 2 nicht juist aangesloten, dan valt de snelheidsmeterindicatie uit en de eBike-aandrijving werkt in het moodloopprogramma. Draai in dit geval de schroef van de spaakmagneet 3 los en bevestig de spaakmagneet zo aan de speaak dat hij op de juiste afstand voor bij de markings van de snelheidssensor komt. Verschijnt ook daarna geen snelheid op de snelheidsmeterindicatie, neem dan met een geauthoriserde fietsenhandelaar contact op.

Gebruik

Ingebruikneming

Voorwaarden

Het eBike-systeem kan alleen geactiveerd worden als de vol-gende voorwaarden verruld zijn:

• Een voldoende geladen accu is geplaatst (zie gebruiksaan-wijzing van de accu).
• De boardcomputer is juist in de houder geplaatst (zie gebruiksaanwijzing van de boardcomputer).
• De sleidssensor is correct aangesloten (zie „Snelheidssensor controlen", pagina Nederlands-2).

eBike-system in- en uitschakelen

Als u het eBike-system wilt inschakelen, heeft u de volgen de möglichkheden:

• Is de boardcomputer bij het aanbrengen in de houder al ingeschakeld, dan worden het eBike-system automatisch ingeschakeld.
• Druk bij een geplaatste boardcomputer en eBike-accu één keer kort op de aan-/uittoets van de boardcomputer (zie gebruiksaanwijzing van de boardcomputer).
  Druk bij een geplaatste boardcomputer op de aan-/uittoets van de eBike-accu (zie gebruiksaanwijzing van de accu).

De aandrijving worden geactiveerd zodia u op de pedalen trapt (behalte bij de functie duwhulp, zich „Hulp bij het lopen in- en uitschakenen", pagina Nederlands-3). Het motorvermögen richt zich maar het ingestelde ondersteuningsniveau aan de boardcomputer.

Zodra u bij normala gebruik Niet更是 op de pedalen trapt of zodra u een slelheid van 25 km per eer heeft bereikt, wordt de ondersteuning door de aandrijving van de eBikeuitgeschakeld. De aandrijving wordt automatisch weer geactiveerd zo-dra u op de pedalen trapt of de slelheid onder 25 km per eer daalt.

Als u het eBike-system wilt uitschakelen, heeft u de volgende möglichkheden:

• Druk op de aan-/uittoets van de boardcomputer.
• Schakel de eBike-accu aan de aan-/uittoetsuit (zie gebruiksanawijzing van de accu).
• Verwijder de boardcomputer uit de houder.

Als de eBike zo'n 10 minutes lang nicht beweegt en er geen knop op de boardcomputer worden ingedrukt, za het eBike-sy-steem zichzelf automatisch uitschakelen om energie te besparen.

eShift (optioneel)

Onder eShift verstaat men de integratie van automatische schakelsystemen in het eBike-systeem. De eShift-componenten zijn door de fabrikant elektrisch met de aandrijfreenheid verbonden. De bediening van de automatische schakelsystemen is in de gebruiksaanwijzing van de boardcomputer beschreiben.

Ondersteuningsniveau instellen

U kunt aan de boardcomputer instellen hoe sterk de eBike-aandrijving u bij het trappen ondersteunt. Het ondersteuningsniveau kan altijd, ook tijdens het fietsen, gewijzigd worden.

Opmerking: In sommige uitvoeringen is het ondersteuningsniveau möglich vooraf ingesteld en kan dit Niet worden gewijzigd. Het is ook möglich dat er uit minder ondersteuningsniveaus dan hier vermeld kan worden gekozen.

De volgende ondersteuningsniveauaus staan maximaal ter beschikking:

• "OFF": de motorondersteuning is uitgeschakeld, de eBike kan zoals bij een normale fiets alleen door te trappen worden voortbewogen. De duwhulp kan op dit ondersteuningsniveau niert worden geactiveerd.
• „ECO": effectieve ondersteuning met maximale efficiëntie voor maximaal bereik
  -, "TOUR": gelijkmatige ondersteuning voor tochten met groot bereik
• „SPORT": krachtige ondersteuning voor sportief rijden op heuvelachtige stukken en voor rijden in de stad
  -TURBO": maximale ondersteuning bij flink doortrappen, voor sportief rijden

Het opgeroepen motorvermögen verschijnt op het display van de boardcomputer. Het maximale motorvermögen hangt van het gekozen ondersteuningsniveau af.

Ondersteuningsniveau Ondersteuningsfactor*

“ECO”	40 %
“TOUR”	100 %
“SPORT”	150 %
“TURBO”	250 %

• Het motorvermögen kan bij sommige UITvoeringen afwijken.

Hulp bij het lopen in- en uitschakelen

De functie hulp bij het lopen kan het lopen met de eBike vergemakkelijnen. De slelheid in deze functie is afhankelijk van de ingeschakelde versnelling en kan maximaal 6km per eerereiken. Hoe kleiner de gekozen versnelling, hoe lager de slelheid in de functie hulp bij het lopen (bij volledig vermogen).

De functie hulp bij het lopen mag uitsluitend bij het lopen met de eBike worden gebruikt. Als de wielen van de eBike bij het gebruik van de hulp bij het lopen geen contact met de grond make, bestaat gevaar voor letsel.

Voor het activeren van de duwhulp drukt u kort op de toets „WALK" aan uw boordcomputer. Druk na de activering binnen 3 s op de toets, + en houd deze toets ingedrukt. De aan-drijving van de eBike worden ingeschakeld.

Opmerking: De duwhulp kan op het ondersteuningsniveau, "OFF" nicht worden geactiveerd.

De duwhulp wordenuitgeschakeld zodra een van de volgende situatuies van toepassing is:

-Ulaat de toets, ^ 一 + ^ 一 los,
- de wielen van de eBike worden geblokkeerd (bijv. door het remmen of het raken van een hindernis),
- de snelheid overschrijdt 6km / h

Opmerking: Bij eigena systemen kan de duwhulp door het indrukken van de „WALK"-toets direct gestart worden.

Terugtrapfunctie (optionel)

Bij fietsen met terugtrapfunctie draaien de pedalen bij ingeschakelde duwhulp mee. Worden de draaiende pedalen geblokkeerd, dan worden de duwhulpuitgeschakeld.

Fietsverlichting in-/uitschakelen

In de uitvoering waar bij het rijlicht door het eBike-systeem gevoed worden, hunnen via de boardcomputer tegelijk voorlicht en weiterlicht in- en uitgeschakeld worden.

Aanwijzingen voor het rijden met het eBike-system

Wannerwerkt de eBike-aandrijving?

De eBike-aandrijving ondersteunt u tijdens het rijden zolang u op de pedalen trapt. Als u Niet op de pedalen trapt, vindt geen ondersteuning plaats. Het motorvermogen is altijd afhankelijk van de kracht die u tijdens het trappen uitoefent.

Als u weinig kracht uitoefent, is de ondersteuning geringer dan wanneer u veel kracht uitoefent. Dat geldt onafhankelijk van het ondersteuningsniveau.

De eBike-aandrijving wordt automatisch uitgeschakeld bij slenheden boven 25km per eer. Als de snelheid onder 25km per eer daalt, staat de aandrijving automatisch wee ter beschikking.

Een uitzondering geldt voor de functie duwhulp, waar bij de eBike zonder op de pedalen te trappen met geringe snugheid geduwd kan worden. Bij het gebruik van de duwhulp hunnen de pedalen meedraaien.

U kunt met de eBike aktijd ook zonder ondersteuning net als met een normale fiets rijden, als u het eBike-systeem uitscha-kelt of het ondersteuningsniveau op „OFF" instelt. Hetzelfde geldt als de accu leeg is.

Samenspel van eBike-systeme en versnellingen

Ook met de eBike-aandrijving kut u de versnellingen net als bij een normale fiets gebruiken (zie waarvoord de gebruiksaanwijzing van uw eBike).

Onafhankelijk van de aard van de versnelling is het raadzaam om tijdens het schakelen het trappen kort te onderbreken.

Daardoor wordt het schakelen vergemakkelijkt en de slijtage van de aandrijflijn beperkt.

Door de keuze van de juiste versnelling kut u bij geldijke krachtsinspanning de snelheid en het bereik vergroten.

Eerste ervaringen opdoen

Geadviseerd wordt om de eerste ervaringen met de eBike op te doeon op een weg zonder druk verkeer.

Probeer de verschillende ondersteuningsniveauausuit. Begin met hetkleinste ondersteuningsniveau. Zodra u zich zeker voelt, kunt u met de eBike net als met elke fiets aan het verkeer deelnemen.

Test het bereik van uw eBike onder verschillende omstandig-heden voordat u een langere tocht plant die meer van u eist.

Invloeden op het bereik

De reikwijdte worden door veel factoren beinvloed, zoals bijvoorbeeld:

• ondersteuningsniveau
  -snelheid
  -schakelgedrag
  soort banden en bandenspanning
• leeftijd en onderhoudstoestand van de accu
  -routeprofiel (hellingen) en -toestand (soort wegdek)
• gegenwind en omgevingstemperatuur
• gewicht van eBike, fietser en bagage

Daarom is het Niet möglichk om de reikwijdtte voor het begin van een rit enijdens een rit exact te bepalen. Algemeen geldt darüber:

• Bij hetzelfde ondersteuningsniveau van de eBikeaandrijving: hoe minder kracht u moet gebruiken om een bepaalde snelheid te bereiken (bijv. door optimaal gebruik van de schakeling), des te minder energia za de eBikeaandrijving verbruiken en des te groter za de reikwijdte van een acculading�.
  Hoe hoger het ondersteuningsniveau bij verder gelijke omstandigheden worden gekozen, des te geringer het bereik.

Verzorging en onderhoud van de eBike

Neem de gelebruiks- en opslagtematuren van de eBike-componenten in acht. Bescherm de aandrijfeenheid, boardcomputer en accu gegen extreme temperaturen (bijv. door intensieve zonnestraling zonder gelijktijdige ventilatie). De componenten (vooral de accu) können door extreme temperaturen beschadigd worden.

Onderhoud en service

Onderhoud en reiniging

Let er bij het verwangen van de lampen op of de lampen met het Bosch eBike-system compatibel zich (vraag uw fietshandelaar) en met de opgegeven spanning overeenkomen. Er月至en lampen metdezelfde spanning verwangen worden.

Alle componenten inclusief de aandrijfeenheid mogen nicht onder water gedompeld of met water onder druk gereinigd worden.

Laat uw eBike-systeem minstens één keer per Jaar technisch controleren (o.a. mechaniek,actualiteit van de systeemsoftware).

Neem voor service of reparaties aan de eBike contact op met een erkende rijwielhandel.

Klantenservice en gebruiksadviezen

Neem bij alle vragen over het eBike-systeem en+zijn componenten contact op met een erkende rijwielhandel.

Contactgegevens van de erkende rijwielhandel vindt u op de internetpagina www.bosch-ebike.com

Afvalverwijdering

Aandrijfeenheid, boardcomputer incl. bedienings-eenheid, accu, snugelheidssensor, toebehoren en verpakkingen要去en op een milieuvriendelijk manier afgevoerd worden.

Gooi een eBike of componenten waarvan Niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU要去en Niet更是 bruikbare elektrische apparaten en volgens de Europese richtlijn 2006/66/EG要去en defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Wijzigingen voorbehonden.
