BRUGSANVISNING MCA2425 DOMETIC

Monterings- og betjeningsvejledning

SV 209 Batteriladdare

Læs davon vegledning omhyggeligt igennemør installation ogibrugtagning, og opbevar den. Giv den til brugeren, hvis du giverproduktetvidere.

Indholdsfortegnelse

1Forklaringafsymbolerne. 182
2 Generelle sikkerhedshenvisninger. 183
3 Korrekt brug 188
4 Leveringsomfang 189
5 Tilbehør 189
6 Teknisk beskrivelse 190
7 Montering of apparatus 193
8 Tilslutning af apparatet. 194
9 Anvendelse of apparatus 201
10Vedligeholdelseogrengoringafapparatet. 203
11 Udbedring af fejl. 203
12 Garanti 204
13 Bortskaffelse 204
14 Tekniske data. 205

1 Forklaring af symbolerne

FARE!
Sikkerhedshenvisning: Manglende overholdelse medfører død ell er alvorlig kvæstelse.

ADVARSEL!
Sikkerhedshenvisning: Manglende overholdelse kan medfore død eller alvorlig kvæstelse.

FORSIGTIG!

Sikkerhedshenvisning: Manglende overholdelse kan medfrolekvæstelser.

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og begrænse produits Funktion.

BEMAERK

Supplerende informationer om betjening af produitet.

Handling: Dette symbol viser dig, at du skal gore noget. De pakrveede handleringer beskrives trin for trin.

Dette symbol beskriver resultatet af en handling.

fig. 1 5, side 3: Denne information henviser til et element på en figur, i dette eksempel til „Position 5 på figur 1 på side 3".

2 Generelle sikkerhedshenvisninger

Producenten pâtager sig intet ansvar for skader i følgende tilfælde:

• Monterings-ller tilslutningsfejl
• Beskadigelser på produitet på grund af mekanisk pavirkning og overspænding
• AEndringer på produit ut den udtrykkelig tilladelse fra producenten
  Anvendelse til andre formal end dem, der er beskrevet i vegledningen

ADVARSEL!

Overhold følgende grundlæggende sikkerhedsforanstaltninger ved brug af elektriske apparater for at beskytte mod:

Elektrisk stød
Brandfare
Kvaestelser

2.1 Grundlæggende sikkerhed

FARE!

• Anvend i tilfælde af brand en ildslukker, der er egnet til elektriske apparater.

ADVARSEL!

• Anvend kun apparatet til det formal, som det er bestemt til.

• Afbryd apparatet fra nettet

• for rengøring og vedligeholdelse

• after brug
• for et sikringssskift

Hvis du afmonterer apparatet:

• Løsn alle forbindelser.

• Kontroller, at alle ind- og udgange er Eden spænding.

• Hvis apparatet eller tilslutningskablet har synlige beskadigelser, på apparatet ikke tages i drift.

• Hvis dette apparats tilslutningskabel beskadiges, skal det udskiftes af producenten, dennes kundeservice aller en lignende kvalificeret person for at undgå farer.
• Reparationer på dette apparat mA kun foretages af fagfolk. Vedukorrekte reparationer kan der opstå betydelse farer.
• Personer (inkl. børn), der på grund af deres fysisiske, sanse-ller mentale evner eller deres uerfarenhed aller uvidenhed ikke er i stand til at anvende apparatet sikkert, br kun anvende dette apparat under en ansvarlig persons opsyn eller anvisning.
• El-apparater er/DDke legetoJ!

Opbevar og anvend apparatet Eden for borns rækkevidde.

• Børn br værere under opsyn for at sikre, at de/DDke leger med apparatet.

VIGTIGT!

• Sammenlign forud for ibrugtagning spændingsangivelsen på typeskiltet med energiforsyningen, der er til rädighed.
• Sørg for, at andre genstande ikke forårsager en kortslutning på apparatets kontakter.
• Træk aldrig stikket ud af stikdåsen med tilslutningskablet.
  Opbevar apparatet pæ et tørt og køligt sted.

2.2 Sikkerhed ved montering af apparatet

FARE!

• Montér-ilke apparatet i omårder, hvor der er fare for en gas- eller støveksplosion.

FORSIGTIG!

Sorg for, at apparatet star sikkert!

Apparatet skal opstilles og fastgores sikkert, sa det ikke kan vælte eller falde ned.

VIGTIGT!

• Udsæt ikke apparatet for varmekilder (sol, varmeapparater osv.). På den på undgår du yderligere opvarmning af apparatet.
• Stil apparatet på et tört sted, der er beskyttet mod staenkvand.

2.3 Sikkerhed under elektrisk tilslutning af apparatet

FARE! Livsfare på grund af elektrisk stød!

Ved forkert installation af elektriske apparater på en böd kan der forekomme korrosionsskader på böden. Lad en sagkyndig (bàd-) elektriker foretage installationen af apparatet.

Nár der arbejdes på elektriske anlæg, skal det kontrolleres, at der er nogen iærheden, som kan hjælpe i et ndstilfælde.

ADVARSEL!

• Anvend altid jordede stikdåser, der er sikret med et fejlstrøms-relæ.
  Sorg for et tilstraekeligt ledningstværsnit.
• Træk ledningerne, SSE de/DD ke kan blive beskadiget af dore ellermotorhjelme.

Klemte ledninger kan fore til livsfarlige kvæstelser.

FORSIGTIG!

• Træk ledningerne, sö der ikke er fare for at falde over dem, og en beskadigelse af kablet er udelukket.

VIGTIGT!

• Anvend tome rør eller ledningsgennemføringer,ningar skal fores gennem pladevægge aller andre vægge med skarpe kanter.
• Træk seks 230 V-netledningen og 12 V-jævnstrømsledningen i den samme kabelkanal (tomme rør)!
• Træk seks ledningerne løst eller med skarpe knæk.
  Fastgør ledningerne godt.
• Træk jegke i ledninger.

2.4 Sikkerhed under anvendelse of apparatus

FARE! Livsfare på grund af elektrisk stød!

• Tag aldrig fat iuisolerede ledninger med bare hænder. Dette gælder frem for alt ved tilstlutning til vekselstrømnette.
• For hurtigt at kunne adskille apparatet fra nettet ved farer skal stikdåsen befinde sig i nærheden af apparatet og vår nem at na.

ADVARSEL!

• Anvend udelukkende apparatet i lukkede, godt ventilerede rum.
• Anvend seks apparatet i anlaeg med blysyre-batterier. Disse batterier udskiller eksplosiv brintgas, som kan antaendes af en gnist på de elektriske forbindelser.

FORSIGTIG!

• Anvend seks apparatet

• i saltholdige, fugtige aller våde omgivelser

• i nærheden af aggressive dampe
• i nærheden af brændbare materialer

• i områder med eksplosionsfare

• Kontroller før ibrugtagning, at ledningen og stikket er tørre.

• Afbryd altid strømforsyningen ved arbejder på apparatet.
  Vær opmaerkso m, at dele af apparatet stadig kan vare spændingsforende, när beskyttelsensanordningen (sikring) er blevet udløst.
• Løsn ikke kabler,ær apparatet stadig er i drift.

VIGTIGT!

• Tildæk ikke apparatets luftind- og -udgange.
  Sorg for god ventilation.

2.5 Sikkerhed i forbindelse med omgang med batterier

ADVARSEL!

• Batterier kan indeholde aggressive og øetsende syrer. Undgå al kropslig kontakt med batterisyren. Skyl den pagældende legemsdel grundigt med vand, hvis dukommen ikontakt med batterisyre.

Søg læge ved kvæstelser på grund af syre.

FORSIGTIG!

• Bær ikke metalgenstande som ure eller ringe under arbejdet på batterier.

Blysyre-batteri kan frembringe kortslutningsstrøm, der kan medføre alvorlige forbrændinger.

Eksplosionsfare!

Forsøg aldrig at oplade et frosset eller defekt batteri.

Stil i dette tilfælde batteriet på et frostfrit sted, og vent, indtil batteriet har tilpasset sig udenomstemperaturen. Begynd første opladningen derefter.

• Bær beskyttelsesbriller og beskyttesestøj,ningar der arbejdes på batterierne. Berør ikke øjnene, mens der arbejdes på batterierne.
• Ryg ikke, og kontrollér, at der ikke opstår gnister iærheden af motoren eller batteriet.

VIGTIGT!

• Anvend udelukkende genopladelige batterier.
• Undgå, at metalliske dele falder ned på batterierne. Det kan danne gnister eller kortslutte batterier og andre elektriske dele.
  Sorg ved tilslutningen for, at polerne vender rigtigt.

• Overhold vegledningerne fra batteriproducenten og producenten af anlægget eller køretøjet, hvor batterierne anwendes.

• Hvis batterierne skal udskiftes, skal stelforbindelsen afbrydes først. Afbryd alle forbindelser og alle forbrugere fra batteriet, før det afmonteres.

3 Korrekt brug

PerfectCharge MCA-batteriopladerne kan oplade batterier, der anvendes til strømforsyning i kørretøjer eller på både, eller forsyne dem med en vedlige-holdelsesspænding.

MCA-batteriopladerne anvendes til kontinuierlig opladning af forsynings- aller startbatterier. På den på kan batterierne oplades eller holdes på et højt kapacitetsniveau:

12 V-batterier: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280
24 V-batterier: MCA2415, MCA2425, MCA2440

MCA-batteripladerne anwendes til at oplade fologende batterityper:

Bly-startbatterier
Bly-gel-batterier
- Vliesbatterier (AGM-batterier)

Apparaterne mä under ingen omstændigheder anvendes til at oplade andre batterityper (f.eks. NiCd, NiMH osv.)!

ADVARSEL! Eksplosionsfare!

• Batterier med kortslutting mA ikke oplades. Der er fare for eksplosion på grund af dannelse af knaldgas.
• Oplad/DD: blybatteri i rum uden ventilation. Der er fare for eksplosion på grund af dannelse af knaldgas.
• Nikkel-cadmium-batterier og batterier, der/DDke kan oplades, mja化进程 med batteriladeren. Kappen pddisse batterityper kan sprenge eksplosionsagtigt.

4 Leveringsomfang

Maengde Betegnelse

1 Batterilader
1 230 V-tilslutningskabel
1 Monterings- og betjeningsvejledning

Kontroller foor ibrugtagning af apparatet, om alle delene er indeholdt i leveringsomfanget.

5 Tilbehør

Kan fas som tilbehør (ikke indeholdt i leveringsomfangent):

Betegnelse Artikel-nr.

Fjernbetjening MCA-RC1 9102500037

Temperatursensor MCA-TS1 9102500036

Batterisensor MCA-HS1 (IBS) 9102500038

Perfect Control-display MPC01 910250041

På grund af den begrænsede vægt og den kompakte konstruktion kan batteriladeren,uden problemer monteres i autocampere,erhvervskoretjer og motor- og sejlyachter. Den oplader batterier, der bruges til strømfrembringelse i kretjer eller på bade,ller forsyneer dem med en vedligeholdelsesspænding,sä de ikke aflades.

En kontrollampe på apparatet muliggør en konstant overvågning af batteriladeren.

Apparatet har følgende beskyttelsesanordninger:

Kortslutting
Overophedning
- Med sensor (tilbehør): Batterioverophedning

Derudover kan apparatet integreres i et LIN-bus-kommunikationssystem via to tilslutninger.

Kølingen foretages via ventilatorer, hvis hastighed afhænger af ladeeffekten, og som kan frakobles via en ekstern kontakt

• MCA 1215: Egnet til opladning af et forsyningsbatteri og et startbatteri
• MCA1225, MCA1235: Egnet til opladning af indtil to forsyningsbatterier og et startbatteri
  MCA1250, MCA1280: Egnet til opladning af indtil tre forsyningsbatterier
• MCA2415: Egnet til opladning af indtil to forsyningsbatterier
• MCA2425, MCA2440: Egnet til opladning af indtil tre forsyningsbatterier

Kontroller artikelnummeret på typeskiltet for at identificere apparatet.

6.2 Betjeningselementer og tilslutninger

Pos. på fig. 1, side 3	Forklaring/funktion
1 Nettilslutning
2 LIN2-bus-tilslutning
3 TEMP/LIN1-bus-tilslutning
4 CN2-bøsning til alarm og ventilator
5 Statuslysdiode
6 DIP-omskifter
7 Batteriklemmer (+)
8 Batteriklemmer (-)
9 Tilslutting til startbatteri (kun MCA1215, MCA1225, MCA1235)
Pos. på fig. 2, side 4	Forklaring/funktion
1	V e n t i l
2 Til/fra-kontakt

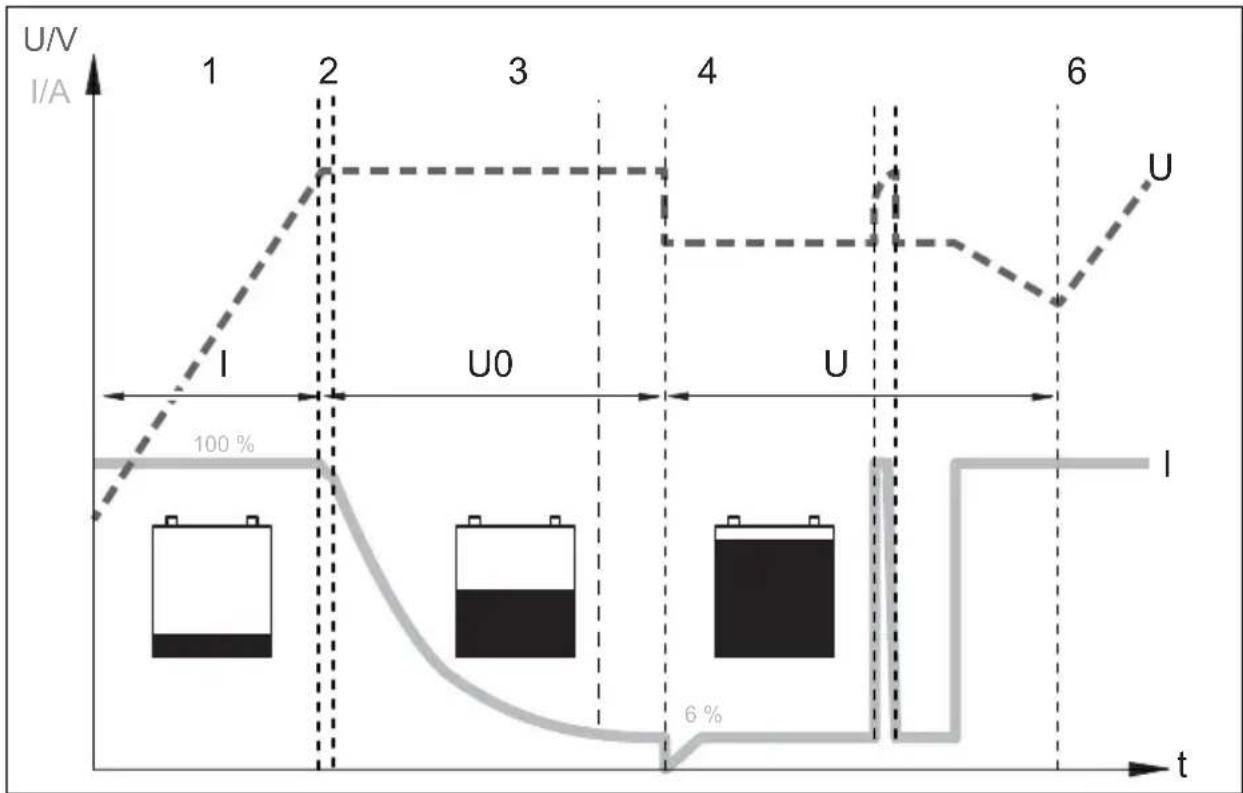

6.3 Batteriladefunktion

Ladekarakteristikken betegnes som modificeret IU0U-karakteristik.

1: I-fase (Bulk)

Ved opladningens start oplades det afladede batteri med konstant strøm (100% ladestrøm), indtil batterispændingen nr ladespændingen. Når batteriet nr dette spændingsniveau, aftager ladestrømmen.

Nu begynder 3-trins absorption-ladefasen (U0-fase), hvis varighed afhænger af batteriet. I den forbindelse forbliver spændingen konstant (U0). Batteriets ladning fastsættes i læbet af de første 2 minutter. Herefter begynder hovedladefasen, hvorunder batteriet lades helt op.

När batteriet er ladet halt op, ellerningar ladesstrømmen er under 6 % af den nom. ladesstrøm i 15 min., er U0-fasen afsluttet.

5: U-fase (Float)

After U0-fasen skifter batteriladeren til vedligeholdsesopladning (U-fase).

Hvis der er tilsluttet DC-forbrugere, forsynes de af apparatet. Kun när den päkrævede effekt overstiger apparatets kapacitet, tages davon ekstra effekt fra batteriet. I den forbindelse aflades batteriet, indtil apparatetigenkommen ind i I-fasen, og batteriet oplades.

6: 12-dags konditionering

Hver 12. dag skal batteriopladeren skiftes tilbage til fase 1 i 85 min. for at oplade batteriet. Herved forbindres EVT. tegn på slid som f.eks. sulfatering.

Vær opmaerk som på følgende henvisninger ved valg af monteringssted:

• Inverteren kan[bade monteres horisontalt og vertikalt.

• Montér ikke apparatet

• i fugtige aller våde omgivelser.

• støvholdige omgivelser.
• i nærheden af brændbare materialer.

• i områder med eksplosionsfare.

• Monteringsstedet skal vare godt ventileret. Ved installation i lukkede, sma rum skal der findes ventilation og udluftning. Den fri afstand omkring apparatet skal mindst vare pa 25 cm.

• Luftindgangen på undersiden og luftudgangen på bagsiden af apparatet skal forblive fri.
• Ved udenomstemperaturer, der er højere end 40^ (f.eks. i motor-ller fyringsrum, direkte sollys), kan der på grund af apparatets egen opvarmning ved belastning forekomme reduceret ydelse.
• Monteringsfladen skal vare plan og tilstrækeligt fast.
• Montér-ilke apparatet i det samme omrade som batterierne.
• Montér-ilke apparatet over batterier, fordi batterier kan afgive korrosvi svovldamp, som beskadiger apparatet.

VIGTIGT!

För du borer, skal du kontrollere, at elektriske kabler aller andre dele på koretøjet ikke beskadiges,ningar der bores, saves uller files.

Til installation og montering har du brug for følgende værktj:

Blyant til marking
Sæt bor
Boremaskine
- Skruetraekker

Til fastgorelse af apparatet har du brug for folgLende:

• Maskinskruer (M4) med spændeskiver og selvåsende møtrkker eller
• plade-ller traeskruer

Fastgor apparatet pa fologende maje:

Hold apparatet på det valgte monteringssted.
Markér fastgorelsespunkterne.
Skru apparatet fast ved at skrue en skrue gennem hullerne i hver af holderne.

8 Tilslutning of apparatus

8.1 Tilslutting til batteri og spændingsforsyning

Tilslutning af batteriet

Overhold følgende henvisninger, nr batteriet tilsluttes:

FORSIGTIG!

Undgå enhver kontakt med batterivæsken!
- Batterier med celleslutning må ikke oplades, da der kan opstæ eksplosie gasser på grund af overophedning af batteriet.

Sorg for, at batteriets poler er rene, nár de tilsluttes.
Sorg for, at stik forbindelsen sidder godt fast.
Vaelg et tilstraekkeligt tværsnit for tilslutningskablet (se kapitlet „Tekniske data" på side 205).
- Træk kablerne i henhold til VDE100 (Tyskland).

• Tilslut minus-kablet direkte på batteriets minuspol, ikke til et køretojs eller skibs chassis.
  Anvend falgende kabelfarve:

• Rød: plus-tilslutning

• Sort: minus-tilslutning

• Polernemökke byttes om. Hvis polerne tilsluttes forskert, kan det medføre en defekt på apparatet.

Træk pluskablet fra batteriladeren til pluspolen på batteriet, og tilslut det der.
Træk minuskablet fra batteriladeren til minuspolen på batteriet, og tilslut det der.

Tilslutning til 230 V-spænding

Sæt det medfølgende 230 V-tilslutningskabel i bøsningen „AC INPUT“ på MCA-batteriopladeren.
Tilslut apparatet til en jordet 230 V-stikdase, der er sikret med et fejstrømsrelæ, med 230 V-tilslutningsktablet.

8.2 Ladevarianter

fig. 3, side 5
Batterisensor MCA-HS1 (IBS)	Perfect Control Display MPC01
-	-
✓-✓-
✓	✓

fig. 4, side 5
Fjernbetjening MCA-RC1	Temperatursensor MCA-TS1 aller Batterisensor MCA-HS1 (IBS)
	-
	-✓
	✓

-eden, med

Opladning af batteriet

Tilslut batteriet til bøsningen „DC OUTPUT“ på MCA-batteriopladeren.
- Kontroller, at polerne er tilsluttet rigtigt.

Opladning af Startbatteriet (kun MCA1215, 1225, 1235)

Tilslut startbatteriet til bøsningen „ESB“ på MCA-batteriopladeren.
- Kontroller, at polerne er tilsluttet rigtigt.

Opladning med temperatursensoren MCA-TS1 (tilbehør)

Tilslut temperatursensoren til tilslutningen TEMP/LIN.
Ladespaendingen tilpasses nu afhengigt af den malte temperatur.

Opladning med IBS-batterisensoren MCA-HS1 (tilbehør)

Tilslut batterisensoren til tilslutningen TEMP/LIN.
Batterisensoren sender batteritemperaturen og batterispændingen til la-deapparatet via LIN-kommunikationsporten. Nu reguleres ladespændingen afhengigt af temperaturen. Evt. kompenseres der øgsa for et muligt spændingstab i forbindelseskablerne.

Opladning med Perfect Control-displayet MPC01 (tilbehør)

Detaljerede informationerfindes i betjeningsvejledningen til MPC01.

Opladning med fjernbetjeningen MCA-RC1 (tilbehør)

BEMAERK

RJ-11-kablets længe må værere maks. 7 m.

Sæt den eineende af RJ-11-kablet i bøsningen (fig. 10 3, side 7) på MCA-RC1.
Sæt den,anden Ende af RJ-11-kablet i bøsningen TEMP/LIN1 på MCA-batteriopladeren.
Sorg for at sikre styreledningen med en egnet sikring (12 V/0,5 A).

Stil DIP-omskfiterne 1 til 3 på MCA-batteriopladeren på „ON“ (kapitlet „Indstilling af DIP-omskfiterne“ på side 199).

8.3 Tilslutningssskemaer

Eksempel på tilslutningssskema 12 V: Se fig. 5, side 6

Pos. på fig. 5, side 6	Forklaring/funktion
1 MCA-oblader
2 Forbruger
3 Perfect Control-display MPC01
4 12 V-batterisensor IBS
5 12 V-batteri
6 S i k r i n
7 Startbatteri

Eksempel på tilslutningssskema 24 V: Se fig. 6, side 6

Pos. på fig. 6, side 6	Forklaring/funktion
1 MCA-oblader
2 Forbruger
3 Perfect Control-display MPC01
4 24 V-batterisensor IBS
5 12 V-batteri
6 S i k r i n

8.4 Stikbensbelægninger

Stikben på fig. 7, side 6	Belægning
1	R	-	V	C	C
2	GND
3	T	E	M	P
4	B	A	T	-
5 LIN BUS DATA I/O
6	B	A	T	+

Stikben på fig. 7, side 6	Belægning
1	R	-	V	C	C
2	B	A	T	-
3	NC
4	B	A	T	-
5 LIN BUS DATA I/O
6	B	A	T	+

Stikben på fig. 8, side 6	Belægning
1 NC (Normally Closed): Hvilekontakt
2 NO (Normally Open): Arbejdskontakt
3 COM (Common): Skiftekontakt
4 Styring sovemodus
5	GND
4-5 forbundet Sovemodus til
4-5 øben Sovemodus fra

Stikben på fig. 9, side 6	Belægning
+	VCC
-	GND

8.5 Indstilling af DIP-omskifterne

Du kan tilpasse apparatet ved hjælp af DIP-omskifteren.

S1 indsteller spændingsværdien, hvor apparatet skifter fra l-fasen (bulk) til U0-fasen (absorption) (se øgså kapitlet „Batteriladefunktion“ på side 192). S3 skal stå på „OFF".

S2 indsteller vedligeholdelsesspændingen. S3 skal stå på „OFF".

Hvis der er tilsluttet en batterisensor, tilpasses udgangsspændingen til temperaturen ved begge deutsche Funktioner:

MCA 12xx: -20 mV/°C
MCA 24xx: -40 mV/°C

S3 tinkobler power mode,ningar enten S1 eller S2 eller begge står på „Off". I power mode styres kortslutnings-, overspændings- og overophedningsbeskytelsen med den interne sensor.

Hvis S1, S2 og S3 stared på „On“, er fjernbetjeningen tilkoblet. I donne modus indstilles batteritypen og ladespændingen med fjernbetjeningen.

S4 bestemmer ventilatorfunktionen. Hvis S4 stared på „On“, skiftes ventilatoren til sovemodusen (støjreduceret modus). Hvis S4 stared på „Off“, reguleres ventilatoren ikke.

Indstil de ønskede Funktioner og værdier med DIP-omskifterne (fig. 11 side 7):

• Indstilling af skiftespændingen:

Kontakt 1 Kontakt 3 Skiftespænding

ON OFF 14,4 V / 28,8 V

OFF OFF 14,7 V / 29,4 V

• Indstilling af vedligeholdelsesspænding:

Kontakt 2 Kontakt 3 Vedligeholdelsesspænding

ON OFF 13,5 V / 27,0 V

OFF OFF 13,8 V / 27,6 V

• Indstilling af power mode:

Kontakt 1 Kontakt 2 Kontakt 3 Skiftesponsending		Vedligeholdses-spänding
OFF OFF ON
OFF ON ON	13,2 V / 26,4 V	13,2 V / 26,4 V
ON OFF ON

-Tilkobling af fjernbetjeningen:

Kontakt 1	Kontakt 2	Kontakt 3
ON	ON	ON

-Tilkobling af sovemodus:

Kontakt 4

ON

9 Anvendelse of apparatus

Stil til/fra-kontakten på „On".

Stil til/fra-kontakten på „Off“ for at frakoble.

Afhængigt af batteriets ladetilstand starter batteriladeren med opladningen eller leverer en vedligeholdelsesesopladningsstrøm.
Status-lysdioden (fig. 1 5, side 3) viser driftstilstanden (se følgende tabel og kapitlet „Batteriladefunktion" på side 192).

Visning Betydning
Orange, blinker hurtigt Fase 1
Orange, blinker langsomt Fase 2
Orange, lyser konstant Fase 3
Grøn, lyser konstant Fase 4
Grøn, blinker langsomt Fase 5
Rød, lyser konstant Kortslutning eller defekt sikring
Rød, blinker hurtigt Batteri erller batterilader er overophedet
Rød, blinker langsomt	Over-ller underspænding på batteriet
Rød, blinker to gange	Ventilorfejl
Rød, blinker langsomt to gange	Fejl ved tilslutning til startbatteriet

BEMAERK

I tilfælde af fejl (status-lysdioden er rød) henvises du til at læse kapitlet „Udbedring af fejl" på side 203).

Hvis du har tilsluttet fjernbetjeningen MCA-RC1 (tilbehør)

Til-ller frakobl sovemodusen (stjreduceret modus) med tasten „Sleep Mode" (fig. 10 2, side 7).

I sovemodusen reguleres ventilatoren jegke.

Lysdioden (fig. 10 1, side 7) på MCA-RC1 viser driftstilstanden (se fölgende tabel).

Modus Visning Betydning
Sovemodus tilkob-let	Orange, lyser konstant	Fase 1 til 5
Sovemodus frakob-let	Grøn, blinker langsomt	Fase 1 til 4
	Grøn, lyser konstant	Fase 5
Fejl Rød, lyser konstant Kortslutning eller defekt sikring
	Rød, blinker hurtigt Batteri eller batterilader er overop-hedet
	Rød, blinker lang-somt	Over-ller underspænding på batte-rier
	Rød, blinker dob-belt	Ventilorfejl
	Rød, blinker lang-somt dobbelt	Fejl ved tilslutting til startbatteriet

BEMAERK

I tilfælde af fejl (status-lysdioden er rød) henvises du til at læse kapitlet „Udbedring af fejl" på side 203).

Anvend ikke skarpe eller härde midler til rengøring, da det kan beskadige apparatet.

Afbryd apparatuset fra 230 V-strormforsyningen.
Afbryd apparatuset fra batteriet.
Beskyt apparatuset mod at blive tilkoblet ingen.
Rengor af og til apparatet med en fugtig klud.
Rengør regelmæssigt ventilationsåbningerne.
Kontroller den elektriske ledningsføring mindst en gang om Året.

11 Udbedring af fejl

Lysdioden „Status" (fig. 1 5, side 3) viser fejlen:

Lysdiodevising Årsag Udbedring
Rød, blinker langsomt Batteriunder-ller overspænding	Kontrollér batteriet. Sluk batteriladeren og tænd denigen.
	Defekt batteri Udskift batteriet.
Rød, blinker hurtigt Termisk overbelastning Sørg for en bedre ventilation af batteriladeren eller batteriet. Sørg for, at ingen luftåbninger til-dækkes. Nedsætevt. udenomstemperaturen.
Rød, lyser konstant	Kortslutting aller ombytning af polerne	Tilslut batteriladeren, SSE polerne vender rigtigt. Afhjælp kortslutningen. Kontrollér, om sikringen er spreunget og udskift den eventuelt.
Blinker rødt to gange	Fejl på ventilatoren	Kontrollér ventilatoren for tilsmud-sing norer beskadigelse
Blinker rødt langsomt to gange	Fejl ved tilslutting til startbat-teriet	Kontrollér tilsluttingen af startbatte-rier for kortslutning.

BEMAERK

Ved detailjerede sporgsmål om batteridata skal du henvende dig til batteriproducenten.

12 Garanti

Den lovbestemtegarantiperiodegelder.Hvisproduktererdefekt,kaldu kontakte producentens afdelingiditland(adresser,sevejledningensbag-side)ellerdinforhandler.

Ved reparation aller krav om garanti skal du medsende falgende bilag:

En kopi af regningen med kobsdato
En reklamationsgrund aller en fejlbeskrivelse

13 Bortskaffelse

Bortskaf sövidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produit endegyldigt ud af drift, skal du kontakte det naermeste recyclingcenter aller din faghandel for at fä de pagel-dende forskritter om bortskaffelse.

14 Tekniske data

	MCA12xx, MCA24xx
Kortslutning på udgangssiden Strømmen reduceres til 25 % af maksimal-strømmen
Overspænding 16 V
Overtemperatur hos batteriladeren	100 °C ± 5 °C (intern måling)
Overtemperatur hos batteri	52 °C ± 5 °C (med batterisensor)

Indgangsdata

	MCA1215	MCA1225 M	CA1235 MCA	1250 MCA	1280
Nominel indgangsspænding 90	-260 V~
Effektfaktorkorrektion >97% (fuldlast)
Indgangsfrekvens 50 Hz - 60 Hz	Hz
Ydelsesgrad ved 230 V~	87%
Laekagestrøm < 1 mA ved 240 V~
Indgangsstrøm ved 100 V~	2,5 A	4,1 A	6,2 A	8,24 A	13,3 A
Indgangsstrøm ved 240 V~	1,07 A	1,8 A	2,8 A	3,6 A	5,4 A

	MCA2415	MCA2425 M	CA2440
Nominel indgangsspaending	90 – 260 V~
Effektfaktorkorrektion	>97 % (fuldlast)
Indgangsfrekvens	50 Hz – 60 Hz
Ydelsesgrad ved 230 V~	90 %
Lækagestrøm	< 1 mA ved 240 V~
Indgangsstrøm ved 100 V~	4,2 A	8,3 A	13,3 A
Indgangsstrøm ved 240 V~	1,7 A	3,6 A	5,4 A

Udgangsdata

	MCA1215	MCA1225 M	CA1235 MCA	1250 MCA	1280
Ladspænding 14,4 V / 14,7 V
Vedligeholdelsesopladning 13,8 V
Nominel ladestrøm	15 A	25 A	35 A	50 A	80 A
Ladestrøm 0 – 15 A 0 – 25 A 0	-35 A 0 – 50 A 0 – 80 A
Udgange 12233
ESB-udgange (startbatteri)	1	1	1	-	-
ESB-ladespænding	13,8	V		13,8	V
ESB-ladestrøm	2 A	2 A	2 A	-	-

	MCA2415	MCA2425 MCA2440
Ladesspænding	28,8 V / 29,4 V
Vedligeholdelsesopladning	27,6 V
Nominal ladestrøm	12,5 A	25 A	40 A
Ladestrøm	0 - 12,5 A	0 - 25 A 0	- 40 A
Udgange 2 3 3

Artikelnumre, mal og vægt

	MCA1215	MCA1225	MCA1235
Art.nr.	9102500027	9102500028	9102500029
Mål L x B x H (mm) 238x179x63	238x179x63	274x179x63
Vægt	1,6 kg	1,7 kg	1,9 kg

	MCA1250	MCA1280
Art.nr.	9102500030	9102500031
Mål L x B x H (mm)	283x208,5x75	303x208,5x75
Vægt	3,1 kg	3,9 kg

	MCA2415	MCA2425	MCA2440
Art.nr.	9102500032	9102500033	9102500034
Mål L x B x H (mm) 238x179x6	283x208,5x75	303x208,5x75
Vægt	1,6 kg	2,9 kg	3,9 kg

Tekniske data MCA-RC1 (tilbehør)

	MCA-RC1
Art.nr. 9102500037
Nominal indgangsspænding 10,5 – 15 V---
Standby-strømforbrug < 40 mA
Maks. udenomstemperatur -10 °C – +45 °C
Opbevaringstemperatur -30 °C – +70 °C

Satt i den medfoljande 230 V-anslutningskabeln i uttaget "AC INPUT" på MCA-batteriladdaren.

Anslutprodukten tillettjordat,ellermedFl-jordfelsbrytareforsett,230V-uttagmed230V-anslutningskabeln.

Sikkerhetsregel: Hvis man ikke overholder这部分 regelen, fører det til død eller alvorlig skade.

ADVARSEL!

Sikkerhetsregel: Hvis man/DD overholder donne regelen, kan det fere til ddo ell alvorlig skade.

FORSIKTIG!

Sikkerhetsregel: Hvis man/DDke overholder donne regelen, kan det fore til persorskader.

PASS PAI!

Hvis man ikke overholderijke regelen, kan det fjre til materielle skader og skade funksjonen til produitet.

Hvis du demonterer apparatet:

Pass pà at det står stødig!

Apparatet må stå stødig og festes slick at det ikke kan velte eller falle ned.

PASS PA!

• Legg ledningene sik at man/DDA kukk i dem og sik at man unngar a skade kabelen.

PASS PAI!

• Bruk tome rør eller ledningsgjennomføringer'nar ledninger mæ fores gjennom platevegger eller andre vegger med skarpe kanter.
• Legg-ilke 230 V nettledningen og 12 V likestrømsledningen sammen i den samme kabelkanalen (tomt rør).
• Legg seks ledningene lost eller med skarpe bøyer.
  Fest ledningene godt.
• lkke trekk i ledninger.

Antall Betegnelse

1 Batterilader

1 230-V tikkoblingskabel

1 Monterings- og bruksanvisning

8 Koble til apparatet

• Koble minuskabelen direkte til minuspolen på batteriet, ikke til sjassiet på et kjoretøy eller skip.

• Bruk følgende kabelfarger:

• Rød: Pluss-tilkobling
  -Svart:Minustilkobling

• Pass på at du ikke bytter polaritet. Polombytting av tilkoblingene kan före til feil på apparatet.

Legg pluss-kabelen fra batteriladeren til plusspolen på batteriet og koble den til der.
Legg minus-kabelen fra batteriladeren til minuspolen på batteriet og koble den til der.

Koble til 230 V penning

Plugg 230 V-tilkoblingskabelen som følger med inn i kontakten «AC INPUT» på MCA-batteriladeren.
Koble apparatet med 230 V-tilkoblingskabelen til en jordet 230 V stikkontakt som er sikret med jordfeilbryter.

8.2 Ladevarianter

fig. 3, side 5
Batteriføler MCA-HS1 (IBS)	Perfect Control Display MPC01
-	-
✓-✓-
✓	✓

fig. 4, side 5
Fjernkontroll MCA-RC1	Temperaturføller MCA-TS1 eller Batteriføller MCA-HS1 (IBS)
	-
	-✓
✓	✓

-uten; med

Lade batteri

Lade med temperaturføler MCA-TS1 (tilbehør)

Koble temperaturføleren til tilkoblingen TEMP/LIN.
Ladespenningen tilpasses na avhengig av den malte temperaturen.

Lade med IBS-batteriføler MCA-HS1 (tilbehør)

Lade med fjernkontroll MCA-RC1 (tilbehør)

MERK

Lengden på RJ-11-kabelen må maks.��e 7 m.

Plugg den ene enden av RJ-11-kabelen inn i kontakten (fig. 10 3, side 7) på MCA-RC1.

Plugg den andre enden av RJ-11-kabelen inn i kontakten TEMP/LIN1 på MCA-batteriladeren.
Sikre styreledningen med en egnet sikring (12 V/0,5 A).
Sett DIP-bryterne 1 til 3 på MCA-batteriladeren på «ON» (kapittel «Stilleinn DIP-bryter» på side 253).

Nár du har koblet til fjernkontrollen MCA-RC1 (tilbehør)

Slå hvilemodus (støyredusert modus) på eller av med knappen «Sleep Mode» (fig. 10 2, side 7).

Viften blir ikke reguliert i hvilemodus.

Lysdioden (fig. 10 1, side 7) på MCA-RC1 indikerer driftstilstanden (se følgende tabell).

Modus Indikering Betydning
Hvilemodus slätt på Oransje, lyser fast Fase 1 til 5
Hvilemodus slätt av Grønn, sakte blin-king	Fase 1 til 4
Grønn, lyser konti-nuerlig	Fase 5
Feil Rød, lyser kontinu-erlig	Kortslutting eller defekt sikring
Rød, hurtig blinking Batteri erller batterilader overopphe-tet
Rød, sakte blinking Over-ller underspenning på batter-riet
Rød, dobbel blin-king	Vifteceil
Rød, sakte dobbel blinking	Feil på tilkoblingen til startbatteriet

MERK
Ved feil (lysdioden er rød) på du lese i kapittel «Feilsøking» på side 257).

Ved detaljspørsmål om batteridata, kan du kontakte batteriproduusen.

12 Garanti

Lovmessig garantitid gjelder. Hvis produitet skulle vare defekt, kontakter du produsentens filial i ditt land (du finner adressene pa baksiden av veiledningen) eller til din faghandler.
