BRUGSANVISNING DC547 DEWALT

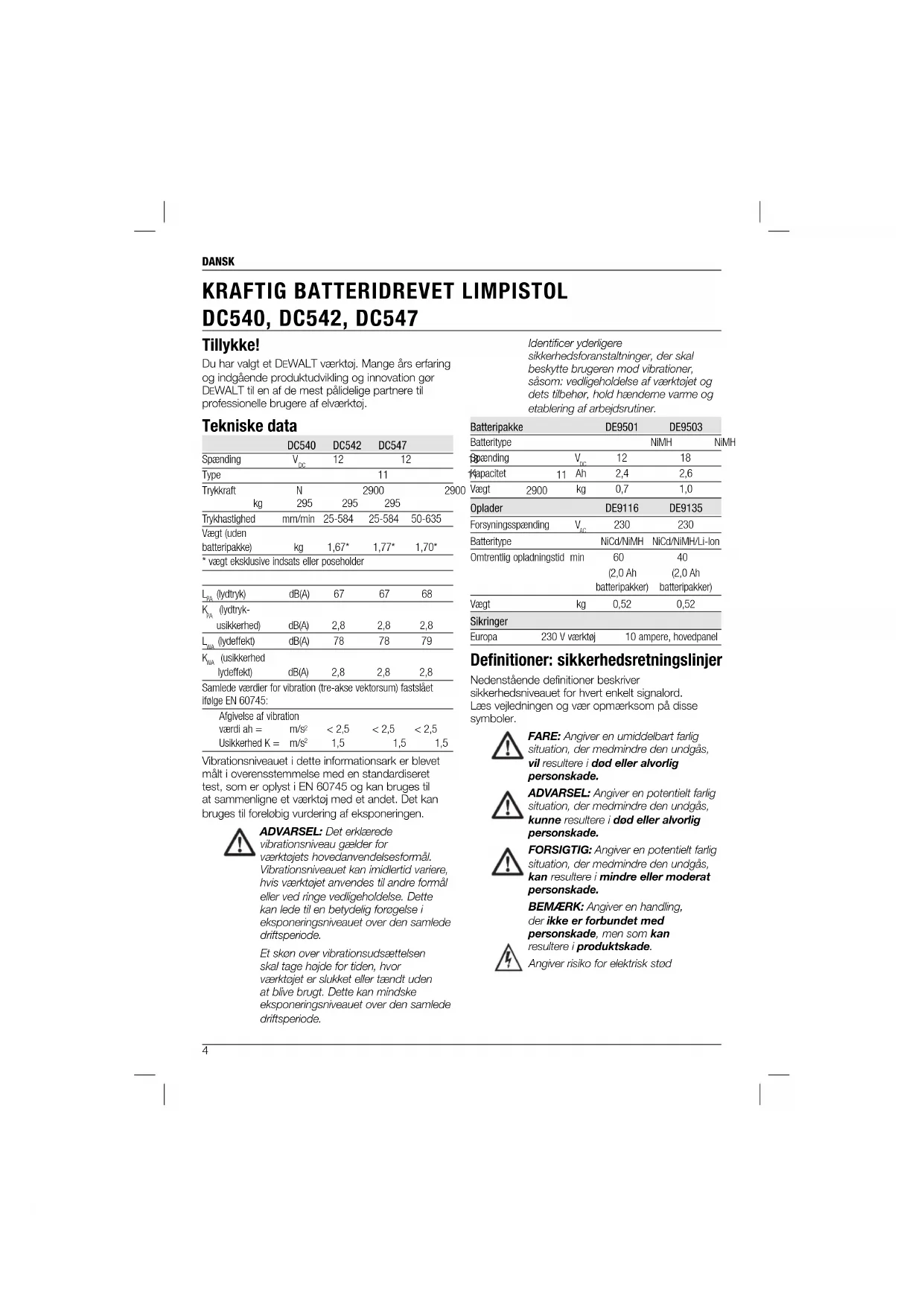

DC540, DC542, DC547 Tillykke! Du har valgt et DEWALT værktøj. Mange års erfaring og indgående produktudvikling og innovation gør

EWALT til en af de mest pålidelige partnere til professionelle brugere af elværktøj. Tekniske data DC540 DC542 DC547 Spænding V

• vægt eksklusive indsats eller poseholder

(usikkerhed lydeffekt) dB(A) 2,8 2,8 2,8 Samlede værdier for vibration (tre-akse vektorsum) fastslået ifølge EN 60745: Afgivelse af vibration værdi ah = m/s

1,5 1,5 1,5 Vibrationsniveauet i dette informationsark er blevet målt i overensstemmelse med en standardiseret test, som er oplyst i EN 60745 og kan bruges til at sammenligne et værktøj med et andet. Det kan bruges til foreløbig vurdering af eksponeringen. ADVARSEL: Det erklærede vibrationsniveau gælder for værktøjets hovedanvendelsesformål. Vibrationsniveauet kan imidlertid variere, hvis værktøjet anvendes til andre formål eller ved ringe vedligeholdelse. Dette kan lede til en betydelig forøgelse i eksponeringsniveauet over den samlede driftsperiode. Et skøn over vibrationsudsættelsen skal tage højde for tiden, hvor værktøjet er slukket eller tændt uden at blive brugt. Dette kan mindske eksponeringsniveauet over den samlede driftsperiode. Identificer yderligere sikkerhedsforanstaltninger, der skal beskytte brugeren mod vibrationer, såsom: vedligeholdelse af værktøjet og dets tilbehør, hold hænderne varme og etablering af arbejdsrutiner. Batteripakke DE9501 DE9503 Batteritype NiMH NiMH Spænding V

Kapacitet Ah 2,4 2,6 Vægt kg 0,7 1,0 Oplader DE9116 DE9135 Forsyningsspænding V

Batteritype NiCd/NiMH NiCd/NiMH/Li-Ion Omtrentlig opladningstid min 60 40 (2,0 Ah (2,0 Ah batteripakker) batteripakker) Vægt kg 0,52 0,52 Sikringer Europa 230 V værktøj 10 ampere, hovedpanel Defi nitioner: sikkerhedsretningslinjer Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler. FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller alvorlig personskade. ADVARSEL: Angiver en potentielt farlig situation, der medmindre den undgås, kunne resultere i død eller alvorlig personskade. FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den undgås, kan resultere i mindre eller moderat personskade. BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade. Angiver risiko for elektrisk stødDANSK

EF-konformitetserklæring MASKINDIREKTIV DC540, DC542, DC547 DEWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med: 2006/42/EC, EN 60745-1. Disse produkter overholder også direktivet 2004/108/EF og 2011/65/EU. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen. Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT. Horst Grossmann Vicepræsident for Maskinteknik og Produktudvikling DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskader. Generelle sikkerhedsadvarsler for elektrisk værktøj ADVARSEL! Læs alle sikkerhedsadvarsler og instruktioner Hvis ikke advarsler og instruktioner følges kan det resultere i elektrisk stød, brand og/ eller alvorlig personskade.

Udtrykket “elektrisk værktøj” i advarslerne henviser til elektrisk værktøj tilsluttet lysnettet (med el-ledning) eller batteridrevet elektrisk værktøj (uden el-ledning).

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og vel oplyst. Rodede eller mørke områder giver anledning til ulykker. b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, f.eks. ved tilstedeværelse af brændbare væsker, gasser eller støv. Elektrisk værktøj skaber gnister, der kan antænde støvet eller dampene. c) Hold børn og omkringstående på afstand når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj øges risikoen for elektrisk stød. d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød. e) Når elektrisk værktøj benyttes udendørs skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning der er egnet til udendørs brug reducerer risikoen for elektrisk stød. f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Brug ikke elektrisk værktøj, når du er træt eller påvirket af narkotika, alkohol eller medicin. En øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader. c) Undgå utilsigtet opstart. Sørg for at der er slukket for kontakten inden værktøjet tilsluttes strømkilde og/eller batterienhed,DANSK

samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes når kontakten er tændt, giver det anledning til ulykker. d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade. e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj når uventede situationer opstår. f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele. g) Hvis der anvendes støvudsugnings- eller -opsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til. b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og/ eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for at værktøjet startes utilsigtet. d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer som ikke er bekendt med dette elektriske værktøj eller disse instruktioner at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf. e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj. f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre. g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) ANVENDELSE OG VEDLIGEHOLDELSE AF BATTERI

a) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke. b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type.Brug af andre batteripakker kan skabe risiko for personskade og brand. c) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, så som papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader.Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand. d) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå berøring. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation eller forbrænding.

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker som udelukende benytter identiske reservedele. Derved sikres at værktøjets driftssikkerhed opretholdes. Yderligere sikkerhedsinstruktioner for limpistoler

• Hold værktøjet ved de isolerede gribeflader, når der udføres en opgave, hvor skæreværktøj kan risikere at komme i kontakt med skjulte el-ledninger eller dets egen forsyningsledning. Kontakt med en strømførende ledning vil også gøre uafdækkede metaldele på værktøjet strømførende og give brugeren elektrisk stød.DANSK

• Hold hænderne væk fra limpistolens stempel og området omkring stempelstangen. Fingre kan blive knust mellem tubeholderen og stemplet.

• Når limpistolen betjenes over hovedhøjde, skal man sørge for, at stempelstangen ikke peger mod hovedet, specielt øjnene. Stempelstangen kan glide tilbage i retning af brugeren. Bær altid sikkerhedsbriller, når limpistolen anvendes.

• Arbejd altid i veludluftede områder og bær passende åndedrætsværn om nødvendigt. Dampe fra visse typer fugemasse og lim kan være giftige.

• Sluk for enheden og tag batteripakken ud, før der monteres eller afmonteres tilbehør, før der foretages justeringer eller reparationer. En utilsigtet opstart kan forårsage personskade.

• Brug kun tilbehør, som fabrikanten af din model anbefaler. Tilbehør, der er velegnet til et værktøj kan være farligt, når det bruges med et andet værktøj. Brug af forkert tilbehør kan skabe risiko for personskade.

• Lås aftrækkeren i OFF-positionen, når den ikke er i brug for at undgå utilsigtet udledning af materiale.

• Pas på ikke at få fugemasse eller lim på batteriets kontaktpunkter.

• Fabrikantens instruktioner vedrørende fugemasse og lim skal læses og følges. Hvis dette undlades, kan det resultere i personskade. FARE: Hold hænderne væk fra stemplet og området omkring stemplet. ADVARSEL: Brug ikke værktøjet på en stige. Yderligere risici Selvom relevante sikkerhedsforskrifter overholdes og passende sikkerhedsanordninger bringes i anvendelse, kan der ikke undgås at være yderligere risici. Disse er: – Risiko for at klemme eller knuse fingrene. – Risiko for at indånde dampe under arbejde med limmidler. Mærkning på værktøjet Følgende piktogrammer er vist på værktøjet: Læs brugsvejledningen før brug.

PLACERING AF DATOKODEN

Datokoden, som også inkluderer fremstillingsåret, er trykt ind i kabinetfladen, der danner monteringssammenføjningen mellem værktøj og batteri. Eksempel: 2012 XX XX Produktionsår Vigtige sikkerhedsinstruktioner for alle batteriopladere GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og betjeningsinstruktioner for DE9116/DE9135 batteriopladere.

• Læs alle instruktioner og sikkerhedsafmærkninger på opladeren, batteripakken og det produkt, som batteripakken anvendes til, før opladeren tages i brug. FARE: Fare for livsfarligt elektrisk stød. Opladningsterminaler er forsynet med 230 volt spænding. Berør aldrig kontaktflader med strømførende genstande. Det kan medføre elektrisk stød og eventuel livsfare. ADVARSEL: Fare for elektrisk stød. Lad aldrig væske trænge ind i opladeren. Det kan medføre elektrisk stød. FORSIGTIG: Fare for forbrændinger. For at undgå fare for personskade må der kun oplades D EWALT genopladelige batterier. Andre typer risikerer at sprænges, hvilket kan forårsage person- eller materiel skade. FORSIGTIG: Under visse omstændigheder, når opladeren er sluttet til ledningsnettet, kan de fritliggende opladerkontakter inde i opladeren blive kortsluttet af udefra kommende materialer. Udefra kommende materialer, som kan lede strøm, som f.eks. ståluld, aluminiumsfolie, eller ophobede metalpartikler og lignende, skal holdes i sikker afstand fra opladerens hulrum. Tag altid opladeren ud af strømstikket, når der ikke er et batteri i opladeren. Tag opladeren ud af strømstikket før rengøring.DANSK

• Forsøg ALDRIG at oplade batteripakken med andre opladere end dem, der er vist her i vejledningen. Opladeren og batteripakken er konstrueret, så de fungerer som en enhed.

• Disse opladere er ikke beregnet til anden brug end opladning af DEWALT genopladelige batterier. Anden anvendelse kan medføre brandfare, fare for elektrisk stød og eventuel livsfare.

• Opladeren må ikke udsættes for regn eller sne.

• Træk altid i stikket og ikke i ledningen, når opladeren skal kobles fra ledningsnettet. Herved reduceres risikoen for at beskadige stik og ledning.

• Sørg for at anbringe ledningen, så den ikke trædes på, rykkes i, eller på anden måde udsættes for skade eller overlast.

• Anvend kun en forlængerledning, hvis det er absolut nødvendigt. Fejlagtig brug af forlængerledninger kan medføre brandfare samt fare for elektrisk stød og eventuel livsfare.

• En forlængerledning skal for at være sikker have tilstrækkelig ledningsstørrelse (AWG eller American Wire Gauge). Jo mindre ledningsmålet er, desto større kapacitet har kablet. Dvs. et str. 16 har mere kapacitet end et str. 18. Ved brug af flere forlængerledninger skal man i det mindste sørge for, at de alle har den minimale ledningsstørrelse.

• Placer aldrig andre genstande oven på opladeren, og placer aldrig opladeren på et blødt underlag, som kan blokere ventilationshullerne og føre til overophedning. Placer ikke opladeren i umiddelbar nærhed af andre varmekilder. Opladeren ventileres gennem ventilationshullerne i husets top og bund.

• Opladeren må ikke bruges når ledning eller stik er beskadiget — udskift straks ledning og stik.

• Opladeren må ikke bruges hvis den har været udsat for hårde stød, er blevet tabt eller på anden måde er blevet beskadiget. Opladeren skal indleveres til et autoriseret serviceværksted.

• Skil ikke opladeren ad. Aflever den til et autoriseret servicecenter for service eller reparation. Ukorrekt samling kan medføre brandfare eller fare for elektrisk stød og eventuel livsfare.

• Afbryd opladeren fra strømstikket før eventuel rengøring. Herved undgås risiko for elektrisk stød. Det er ikke nok at fjerne batteripakken.

• Forsøg ALDRIG at sammenkoble 2 opladere.

• Opladeren er konstrueret til at fungere med en standard 230V strømforsyning. Forsøg ikke at anvende en anden spænding. Dette gælder ikke for bilopladeren.

GEM DISSE INSTRUKTIONER

Opladere DE9116 opladeren accepterer DEWALT NiCd og NiMH batteripakker på mellem 7,2 og 18 V. DE9135 opladeren accepterer 7,2–18 V NiCd, NiMH eller Li-Ion batterier. Disse opladere kræver ingen justering og er konstrueret til yderst nem betjening. Opladningsprocedure (fi g. 2) FARE: Fare for livsfarligt elektrisk stød. Opladningsterminaler er forsynet med 230 volt spænding. Berør aldrig kontaktflader med strømførende genstande. Fare for elektrisk stød og mulig livsfare.

1. Forbind opladeren (o) med en passende

stikkontakt inden isætning af batteripakken.

2. Isæt batteripakken (d) i opladeren. Det røde

(opladnings-) lys (p) blinker uophørligt som tegn på, at opladningsprocessen er startet.

3. Når batteriet er opladet, lyser den røde indikator

TÆNDT konstant. Pakken er fuldt opladet og kan anvendes med det samme eller blive siddende i opladeren. BEMÆRK: For at sikre maksimale ydelse og liv for NiCd-, NiMH- og Li-Ion-batterier skal batteriet oplades i minimum 10 timer før første brug. Opladningsproces Se batteripakkens opladningstilstand i nedenstående skema. Opladningstilstand oplader – – – – – – fuldt opladet ––––––––––– forsinkelse ved varm/kold batteripakke ––– – ––– – udskift batteripakke ••••••••••• problem •• •• •• •• Automatisk genopfriskning Den automatiske genopfriskningsindstilling udligner eller afbalancerer de enkelte celler i batteripakken ved dens spidskapacitet. Batteripakker skal genopfriskes ugentligt, eller når batteripakken ikke længere yder maksimalt.DANSK

Sæt batteriet i opladeren som normalt for at genopfriske det. Lad batteripakken sidde i opladeren i mindst 10 timer. Forsinkelse ved varmt/koldt batteri Når opladeren registrerer et batteri, der er for varmt eller for koldt, starter den automatisk en forsinkelse for varmt/koldt batteri, der suspenderer opladningen, indtil batteriet har nået en passende temperatur. Derefter skifter opladeren automatisk til batteriopladningstilstand. Denne funktion sikrer maksimal batterilevetid. KUN LI-ION-BATTERIPAKKE Li-Ion-batterier er fremstillet med et elektronisk beskyttelsessystem, der beskytter batteriet mod overbelastning, overophedening eller dyb afladning. Værktøjet slukker automatisk, hvis det elektroniske beskyttelsessystem aktiveres. Hvis det sker, skal du anbringe Li-Ion-batteriet i opladeren, indtil det er fuldt opladet. Vigtig sikkerhedsvejledning for alle batteripakker Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker. Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevne opladningsprocedure.

LÆS ALLE INSTRUKTIONER

• Undlad at oplade eller bruge batteri i en eksplosionsfarlig atmosfære, f.eks. i nærhed af brændbare væsker, gasser eller støv. Isættelse eller fjernelse af batteriet fra opladeren kan antænde støvet eller røgen.

• Oplad kun batteripakker i DEWALT opladere.

• Stænk eller nedsænk IKKE batteripakker i vand eller andre væsker.

• Opbevar eller anvend ikke værktøjet og batteripakken på steder, hvor temperaturen kan nå eller overstige 40˚ C (105° F) (så som udendørs skure eller metalbygninger om sommeren). FARE: Forsøg aldrig at åbne batteripakken uanset grunden. Batteripakken må ikke sættes i opladeren, hvis batteripakken er revnet eller beskadiget. Batteripakken må ikke knuses, tabes eller beskadiges. En batteripakke eller oplader må ikke anvendes, hvis den har været udsat for et kraftigt slag, er blevet tabt, kørt over eller på anden måde beskadiget (f.eks. gennemboret af et søm, ramt med en hammer eller trådt på). Det kan medføre elektrisk stød og eventuel livsfare. Beskadigede batteripakker skal returneres til servicecenteret til genbrug. FORSIGTIG: Placér værktøjet på siden på et fast underlag, hvor det ikke medfører fare for at vælte eller falde, når det ikke er i brug. Visse værktøjer med store batteripakker kan stå oprejst på batteripakken, men kan være lette at vælte.

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i en brand.

• Lidt lækage fra cellerne i batteripakken kan forekomme under ekstreme brugs- eller temperaturforhold. Dette udgør dog ikke et batterisvigt. Men, hvis det udvendige segl er brudt: a. og batterivæske får kontakt med huden, vask omgående huden med sæbe og vand i flere minutter. b. og batterivæske kommer i øjnene, skyl øjnene med rent vand i mindst 10 minutter og søg straks lægehjælp. (medicinsk notat: Væsken er en 25-35% opløsning af kaliumhydroxid.)

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i en brand. Giftige dampe og materialer dannes ved forbrænding af lithium-ion batteripakker.

• Hvis indholdet af et batteri kommer i kontakt med huden, vask omgående området med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.

• Indholdet af åbnede battericeller kan forårsage luftvejlsirritation. Flyt til frisk luft. Søg lægehjælp, hvis symptomerne vedvarer. ADVARSEL: Fare for brandskader. Batterivæske kan være antændelig ved udsættelse for gnister eller flammer.DANSK

Batterihætte (fi g. 2) En beskyttende batterihætte (q) er medleveret til at dække kontakterne på en udtaget batteripakke. Uden den beskyttende hætte på plads er der risiko for, at løse metalgenstande kan kortslutte kontakterne, forårsage brandfare og beskadige batteripakken.

1. Tag batterihætten (q) af, før batteripakken (d)

sættes i opladeren eller værktøjet.

2. Sæt den beskyttende hætte over kontakterne,

lige så snart batteripakken tages ud af opladeren eller værktøjet. ADVARSEL: Sørg for, at den beskyttende batterihætte er på plads, inden en batteripakke, som ikke er i brug, opbevares eller transporteres . Batteripakke (fi g. 1)

DC540, DC542, DC547 BATTERITYPE

DC540 og DC542 kører på 12 volt batteripakker. DC547 kører på 18 volt batteripakker. Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og

tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug. BEMÆRK: Li-Ion-batteripakker skal være fuldt opladet, når de opbevares.

2. Langvarig opbevaring skader ikke batteripakken

eller opladeren. Under de rette forhold kan de opbevares i op til 5 år. Mærkater på oplader og batteripakke Ud over de piktogrammer, der anvendes i denne vejledning, viser mærkaterne på opladeren og batteripakken følgende piktogrammer: Læs brugsvejledningen før brug. Periodevis smøring af o-ring påkrævet Batteri oplader. Batteri opladet. Batteri defekt. Forsinkelse ved varm/kold batteripakke. Berør aldrig kontaktflader med strømførende genstande. Undlad at oplade beskadigede batteripakker. Brug kun med DEWALT-batteripakker, andre typer risikerer at sprænges, hvilket kan forårsage person- eller materiel skade. Må ikke udsættes for vand. Udskift straks defekter ledninger. Oplad kun mellem 4 °C og 40 °C. Bortskaf batteripakken på en miljøforsvarlig måde. Brænd ikke NiMH, NiCd+ og Li-Ion batteripakker. Kan oplade NiMH og NiCd batteripakker. Oplader Li-Ion batteripakker. Se Tekniske data vedrørende opladningstid. Pakkens indhold Pakken indeholder: 1 fugepistol 1 oplader (kun kit-modeller) 1 batteripakke (kun kit-modeller) 1 stk 310 ml patronholder (DC540, DC542, DC547) 1 stk 600 ml poseholder (kun DC542, DC547) 2 stempler (DC540 indeholder kun 1 stempel)) 2 stempelskruer (DC540 indeholder kun 1 skrue) 2 skiver (DC540 indeholder kun 1 skive) 1 tube smøringsmiddel 1 skruenøgle (DC542, DC547) 2 stempelstænger (DC540 indeholder kun 1 stempelstang)DANSK

Dyse(r) (DC542, DC547) O-ring(e) (DC542, DC547) 1 brugsvejledning 1 sprængbillede

• Kontroller om værktøjet, dele eller tilbehør er blevet beskadiget under transporten.

• Tag dig tid til grundigt at læse og forstå denne vejledning inden brug. Beskrivelse (fi g. 1) ADVARSEL: Modificer aldrig el-værktøjet eller dele deraf. Det kan medføre person- eller materialeskade. a. Stempelstangudløser b. Triggerafbryder c. Aftrækkerlås d. Batteri e. Hastighedsvælger f Stempelstanggreb g Stempelstang h. Stempel i Udløsersknapper j. Patronholder k. Syl l. Poseholder m. Dysehætte n. Dyse

De DC540, DC542, DC547 batteridrevne limpistoler er bygget til at afgive en lang række forskellige typer lim og fugemasse. Må ikke bruges ved høj fugtighed eller under forhold, hvor der er brændbare væsker eller gasser til stede. DC540, DC542, DC547 batteridrevne limpistoler er professionelt elektrisk værktøj. Lad ikke børn komme i kontakt med værktøjet. Der kræves overvågning, når uerfarne brugere anvender dette værktøj. 12V DC540 accepterer kun 310 ml. partroner. 12V DC542 og 18V DC547 accepterer både 310 ml patroner og 600 ml pakker.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt. Elektrisk sikkerhed Den elektriske motor er konstrueret til bare én spænding. Kontrollér altid, at batteripakken svarer til spændingen på mærkepladen. Kontrollér også, at spændingen på din oplader svarer til din el-netspænding. Din DEWALT-oplader er dobbeltisoleret i overensstemmelse med EN 60335. Derfor kræves der ingen jordledning. Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem D EWALT‘s serviceorganisation. Brug af forlængerledning Der bør ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyningen til din oplader (se Tekniske data). Den minimale lederstørrelse er 1 mm

; den maksimale længde er 30 m. Ved brug af en kabeltromle skal kablet altid rulles helt ud.

SAMLING OG JUSTERING

ADVARSEL: Inden samling og justering skal batteripakken altid tages ud. Sluk altid for værktøjet, inden batteripakken isættes eller fjernes. ADVARSEL: Anvend kun DEWALT- batteripakker og -opladere. Isætning og udtagning af batteripakken fra værktøjet (fi g. 2) ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser. BEMÆRK: Kontrollér, at batteripakken (p) er helt opladet. SÅDAN INSTALLERES BATTERIPAKKEN I VÆRKTØJETS HÅNDTAG

1. Justér kærven indvendigt i værktøjets håndtag

med batteripakken (fig. 1).

2. Skub batteripakken helt ind i håndtaget, indtil du

hører låsen klikke på plads. SÅDAN FJERNES BATTERIPAKKEN FRA VÆRKTØJET

1. Tryk på frigivelsesknapperne (i) og træk

batteripakken ud af værktøjets håndtag.DANSK

2. Sæt batteripakken i opladeren som beskrevet i

opladerafsnittet i denne vejledning. Elektronisk styrkekontrol Værktøjet er beregnet til at afgive en lang række forskellige typer lim og fugemasse og detektere, når materialet ikke afgives eller kun afgives langsomt. I visse tilfælde kan det forekomme, at værktøjet ikke afgiver materialet korrekt på grund af størknet lim, punkteringshuller, frosne materialer og lignende. I de tilfælde slukker det indbyggede elektroniske styrkekontrolmodul for værktøjet. Følg altid fabrikantens anbefalinger vedrørende størknet lim, punkteringshuller, frosne materialer osv. for at mindske risikoen for at beskadige tuben eller huset. Udtag batteripakken og udskift materialetuben/- beklædningen i henhold til fabrikantens instruktioner og de anvisninger, der findes i afsnittet Isætning af materiale. Aflever værktøjet til reparation hos et

EWALT service center, hvis det fortsætter med at lukke ned. Konstant hastighed Funktionen til konstant hastighed gør det muligt at få materialet til at flyde ved samme hastighed uden hensyntagen til den variable hastighedsindstilling og uanset den tilbageværende mængde af materiale i tuben. Elektronisk auto-revers Dette værktøj har en auto-revers-funktion, der trækker stemplet tilbage i visse tilfælde alt efter det anvendte materiale og værktøjets hastighed. MONTERING DC540 leveres fuldt monteret med 310 ml patron. DC542 og DC547 leveres fuldt monteret med 600 ml patron og har desuden en 310 ml patron inkluderet. Før værktøjet tages i brug Inden værktøjet tages i brug, skal det sikres, at batteripakken er (fuldt) opladet. BETJENING Brugsvejledning ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældende regler. ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/ monteres tilbehør eller ekstraudstyr. Korrekt håndposition (fi g. 5) ADVARSEL: For at reducere risikoen for personskade skal du ALTID anvende den rette håndposition som vist. ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion. Det er nødvendigt med én hånd på hovedhåndtaget (bb) og den anden hånd på pressestempelstangens håndtag (f) for korrekt håndposition. Aftrækker (fi g. 1) Der tændes for værktøjet ved at trykke på aftrækkeren (b). Der slukkes for værktøjet ved at slippe aftrækkeren. Dit værktøj er udstyret med aftrækkerlås (c) for at beskytte mod utilsigtet afgivelse af materiale. Aftrækkerlås (fi g. 1)

1. Aftrækkeren låses ved at trykke aftrækkerlåsen

(c) opefter. Værktøjet virker ikke, når aftrækkeren er låst.

2. Aftrækkeren frigøres ved at trykke

aftrækkerlåsen nedefter. Hastighedsvælger (fi g. 1)

1. Drej hastighedsvælgeren (e) mod uret for at

opnå mindst mulig udstrømning af fugemasse eller lim. Drej hastighedsvælgeren med uret for at opnå størst mulig udstrømning af fugemasse eller lim.

2. Tryk på aftrækkeren (b) for at påbegynde

udstrømningen af materiale. Roterende patronholder Patronholderen roterer 360˚, så der kan påføres materiale i en vilkårlig vinkel. Stempelstanggreb (fi g. 1) ADVARSEL: Sluk for og tag batteripakken ud, inden værktøjet hænges op eller lægges til opbevaring. Lås aftrækkeren, når værktøjet ikke er i brug, og når værktøjet stilles til opbevaring.DANSK

ADVARSEL: For at mindske risikoen for personskade må stempelstanggrebet IKKE bruges til at ophænge nogen genstand. Det kan resultere i alvorlig personskade. Stempelstanggrebet kan bruges til at hænge værktøjet i et stabilt ophæng, når værktøjet ikke er i brug eller stilles til opbevaring. Sådan justeres stempelstangen (fi g. 1)

1. Stempelstangen justeres (g) manuelt ved at

trykke og holde stempelstangens udløserknap (a).

2. Skub eller træk stempelstanggrebet (f)

til den ønskede position og slip derefter stempelstangudløseren. Isætning af materiale ADVARSEL: Sprængningsfare. Materiale, der er efterladt i patron/ produkt-holderen kan tørre ind, hvis det efterlades der. Følg fabrikantens anbefalinger ved anvendelse af fugemasse eller limprodukter for at mindske risikoen for personskade. PATRONHOLDER (FIG. 1)

1. Sørg for, at den rigtige patronholder er installeret

2. Brug aftrækkerlåsen (c) til at låse

3. Tilskær dyseenden af fugemasse/lim-tuben.

Små åbninger kræver mere kraft til at skubbe produktet igennem, hvilket kan påvirke batteriets levetid. Produktets konsistens og påføringens hastighed påvirker jævnheden og strømmen af produktet.

4. Bryd den indre forsegling på fugemassetuben

eller limproduktet med sylen (K), der sidder på undersiden af patronholderen. BEMÆRK: Risiko for beskadigelse af værktøjet. Hvis den indre forsegling ikke brydes, risikerer man, at materialet tvinges ud gennem tubens bagende og beskadiger værktøjet. BEMÆRK: Risiko for beskadigelse af værktøjet. Hold stempelstang, patronholder og patron fri for materiale. Hvis en stempelstang, der er dækket med udtørret materiale, trækkes tilbage, kan det beskadige værktøjets indre dele og medføre, at tuben får en forkert indstilling.

5. Hold godt fat i værktøjet, tryk på

stempelstangudløseren (a) for at afkoble og frigøre stempelstangen (g). Brug stempelstanggrebet (f) til at trække stempelstangen (g) tilbage, så fugemasse/lim- tuben kan passe inde i patronholderen.

6. Isæt fugemasse/lim-tuben.

7. Tryk og hold stempelstangudløseren (a) inde,

mens stempelstanggrebet (f) skubbes fremefter, indtil stemplet (h) støder op mod tubens inderside.

8. Frigør stempelstangudløseren.

9. Roter patronholderen hen i den ønskede vinkel.

POSEHOLDER (FIG. 1) VIGTIGT: Sæt posen i poseholderen og beskær tuben (i den ende der er nærmest dysen) i henhold til fabrikantens instruktioner. Denne poseholder er konstrueret til kun at bruges MED poser. UNDLAD at fjerne fugemasse/limprodukt fra tuben. DYP aldrig dysespidsen i nogen form for produkt. BEMÆRK: Risiko for beskadigelse af værktøjet. Posebeholderen må ikke betjenes i tom tilstand, da stemplet kan komme i kontakt med hætten, hvilket kan føre til beskadigelse.

1. Skru dysehætten (m) af og fjern dysen (n).

2. Tryk og hold stempelstangudløseren (a).

Brug stempelstanggrebet (f) til at trække stempelstangen (g) tilbage, så fugemasse/lim- tuben kan passe i poseholderen (l).

3. Sæt posen i poseholderen og beskær tuben i

henhold til fabrikantens instruktioner.

4. Idet dysespidsen vender væk fra værktøjet,

skrues dysehætten på plads poseholderen.

5. Tilskær dysehætten for at opnå den ønskede

påføring. Udskiftning af holdere (fi g. 3, 4) ADVARSEL: Sluk for enheden og tag batteripakken ud, før der monteres eller afmonteres tilbehør, og før der foretages justeringer eller reparationer. Lås aftrækkeren, når værktøjet ikke er i brug, og når værktøjet lægges til opbevaring. FJERNELSE AF PATRONHOLDEREN (FIG. 3)

2. Tryk og hold stempelstangudløseren (a)

og træk stempelstanggrebet (f) tilbage for at få adgang til kravemøtrikken (t). Frigør stempelstangudløseren.DANSK

4. Den bageste spændeskive (x), afstandsskiven

(u) og patronholderen (j) kan nu fjernes helt ubesværet. MONTERING AF POSEHOLDEREN (FIG. 4)

1. Anbring baghættens afstandsskive (v) og

baghætten (w) [fint gevind] på værktøjets næsestykke. BEMÆRK: Den side af baghættens afstandsskive, der har dobbelt krave, vender væk fra værktøjet.

2. Anbring den bageste spændeskive (x) ovenpå

baghætten (w) og skru kravemøtrikken (t) ind i værktøjets næse. Skru og tilspænd kravemøtrikken med en 13 mm (1/2”) bred skruetrækker. Denne fugepistol er konstrueret, så baghætten kan rotere frit.

3. Tryk og hold stempelstangudløseren og

tryk stempelstangen (g) helt fremad. Frigør udløseren.

4. Skru poseholderen (l) ind på baghætten (w).

5. Skru cylinderstemplet (y) og grebskruen (aa) på

stempelstangen (g) i den rækkefølge, der er vist i figur 4. Dette vil holde cylinderstemplet (y) på plads. Tilspænd omhyggeligt. BEMÆRK: Inden montering af poseholderen (l) skal det sikres, at o-ringen (z) er blevet smurt fuldstændigt. Hvis ikke bruges det medfølgende smøremiddel til fuldstændigt at smøre o-ringen inden montering. Periodevis smøring af stemplets o-ring (z) er muligvis nødvendig i løbet af fugepistolens levetid. For at opretholde jævn funktion, mens materialet fordeles, påføres et tyndt lag af det medfølgende smøringsmiddel på o-ringens yderste overflade. VIGTIGT:

• Ved normal brug forventes smøringsmidlet, der leveres med fugepistolen, ikke at forårsage øjenirritation. Øjenirritation kan forekomme ved direkte kontakt eller i dårligt ventilerede områder.

• Kortvarig hudkontakt med smøringsmidlet forventes ikke at forårsage irritation. Direkte, gentagen eller forlænget eksposition kan medføre hudirritation og rødme.

6. Tryk og hold stempelstangudløseren og træk

stempelstanggrebet tilbage, før der lægges materiale i. Den indvendige side af poseholderen (l) smøres når cylinderstemplet trækkes tilbage. Modstand af stempelstangen kan forventes i begyndelsen, indtil cylinderstemplet er trukket helt tilbage.

7. Sæt dysen (n) på poseholderen (l) og skru

dysehætten (m) ind på dysen. Poseholderen afmonteres på samme måde i omvendt rækkefølge. BEMÆRK: Kravemøtrikken (t) skal muligvis tilspændes af og til for at sikre at værktøjet fungerer rigtigt. Hvis kravemøtrikken i holderen bliver løs, bruges en 13 mm (1/2") bred skruenøgle til at tilspænde den igen. VEDLIGEHOLDELSE DEWALT elektrisk værktøj er beregnet til langvarig brug uden megen vedligeholdelse. Imidlertid er fortsat tilfredsstillende drift afhængig af, at værktøjet vedligeholdes og rengøres regelmæssigt. ADVARSEL: For at reducere risikoen for alvorlig personskade skal værktøjet slukkes og batteripakken fjernes, før der foretages nogen former for justering eller af-/ påmontering af værktøjsdele eller tilbehør. Utilsigtet start kan forårsage personskade. Der kan ikke udføres service på opladeren eller batteripakken. Der er ingen dele inden i, der kan repareres. Smøring Dette værktøj kræver ingen smøring. BEMÆRK: Periodevis smøring af stemplets o-ring (z) er muligvis nødvendig i løbet af fugepistolens levetid. For at opretholde jævn funktion, mens materialet fordeles, påføres et tyndt lag af det medfølgende smøringsmiddel på o-ringens yderste overflade. BEMÆRK: Undlad at smøre værktøjet, da det vil beskadige de indre dele. Rengøring ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.DANSK

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke- metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske. BEMÆRK: Risiko for beskadigelse af værktøjet. Materiale, der er efterladt i patron/produkt-holderen kan tørre ind, hvis det efterlades der. Brug ikke værktøjet til at påføre materiale i denne situation. Følg fabrikantens anbefalinger ved anvendelse af fugemasse eller limprodukter for at mindske risikoen for ejendomsskade. Patronholderen rengøres ved at følge fabrikantens anbefalinger for rengøring af materiale på dyse, cylinderstempel og stempelstang. Poseholderen rengøres ved at skrue dysehætten (m) og poseholderen (l) løs og tage den af værktøjet. Følg fabrikantens anbefalinger vedrørende rengøring af materiale på dyse, cylinderstempel, stempelstang og poseholder.

RENGØRINGSINSTRUKTIONER FOR OPLADEREN

ADVARSEL: Fare for elektrisk stød. Afbryd strømforsyningen til opladeren før rengøring. Snavs og fedt kan fjernes fra opladerens udvendige flader ved hjælp af en klud eller en blød børste (ikke metal). Brug ikke vand eller rengøringsmidler. Valgfrit tilbehør ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af , ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT. Nærmere oplysninger om det rigtige tilbehør fås hos forhandleren. Miljøbeskyttelse Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit D EWALT produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt. Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer. Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

EWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som autoriseret serviceværksted, der modtager det på vore vegne. Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne vejledning. Alternativt findes der en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse: www.2helpU.com. Genopladelig batteripakke Dette batteri har en lang levetid, men skal udskiftes, når det ikke afgiver tilstrækkelig effekt ved opgaver, der før var lette at udføre. Ved afslutningen af batteriets rimelige levetid bortskaffes det på en miljøsikker måde:

• Sørg for, at batteripakken er helt afladet og tag den derpå ud af værktøjet.

• Li-Ion, NiCd og NiMH celler kan genbruges. Bring dem til din forhandler eller nærmeste genbrugsstation. De indsamlede batteripakker vil blive genbrugt eller bortskaffet på forsvarlig vis.DANSK

GARANTI DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktøj. Denne garantierklæring er en tilføjelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke- professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI • Hvis du ikke er fuldt tilfreds med dit

EWALT værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT • Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktøj, inden for 12 måneder efter købet, er du berettiget til en gratis serviceydelse. Den vil blive foretaget gratis af et autoriseret DEWALT serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI • Hvis dit DEWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg under forudsætning af, at:

• Produktet ikke er blevet misbrugt;

• Produktet har været underlagt almindelig brug og slid;

• Der ikke er forsøgt reparationer af uautoriserede personer;

• Købsbeviset fremvises;

• Produktet returneres komplet med alle originale komponenter; Hvis du ønsker at reklamere, kontakt din forhandler eller find adressen på dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit D EWALT kontor på den adresse, der er opgivet i denne manual. Der findes en liste over autoriserede

EWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse: www.2helpU. com.DEUTSCH

• Vær påpasselig så det ikke kommer kitt eller lim på kontaktpunktene på batteriet.

2. Langvarig lagring vil ikke skade batteripakken
