Tuotetyyppi	Langaton liimapistooli
Brändi	DeWalt
Malli	DC547
Nimellisjännite	18 V DC
Työntövoima	295 N
Työntönopeus	50–635 mm/min
Paino (ilman akkua)	1,70 kg
Yhteensopiva akkutyyppi	NiCd, NiMH, Li-Ion (18 V)
Suositeltu akkukapasiteetti	2,6 Ah (Li-Ion)
Yhteensopiva laturi	DE9116, DE9135
Patruunapidikkeen kapasiteetti	310 ml (patruuna), 600 ml (putki)
Päätoiminnot	Nopeussäädin, elektroninen voimanohjaus, automaattinen peruutus, 360° kääntyvä patruunapidike, liipaisimen lukitus
Käytettävät materiaalit	Patruunassa tai putkessa olevat liimat ja tiivisteet
Äänenpainetaso (LpA)	68 dB(A)
Äänitehotaso (LwA)	79 dB(A)
Tärinäpäästö (ah)	< 2,5 m/s²
Normaali huolto	Puhdista kostealla liinalla ja miedolla saippualla; voitele säännöllisesti sylinterin O-rengas
Saatavilla olevat varaosat	Patruunapidike, putkipidike, männät, kierrerenkaat, akku, laturi
Korjattavuus	Korjaus vain valtuutetussa DEWALT-huoltokeskuksessa
Takuu	1 vuosi (osat ja työ), 30 päivää tyytyväisyystakuu

Usein kysytyt kysymykset - DC547 DEWALT

Minkä tyyppistä akkua käytetään DC547:n kanssa?

DC547 toimii DEWALT 18 V -akkuyksiköillä. Se hyväksyy NiCd-, NiMH- ja Li-Ion-tyypit. Käytä ainoastaan DEWALTin suosittelemia akkuja riskien välttämiseksi.

Mikä on patruunapidikkeen enimmäiskapasiteetti?

DC547 hyväksyy 310 ml:n patruunat ja 600 ml:n putket. Malli toimitetaan 600 ml:n putkipidikkeen ja 310 ml:n patruunapidikkeen kanssa.

Miten liimapatruuna asetetaan?

1. Lukitse liipaisin. 2. Leikkaa patruunan kärki ja puhkaise sisäkalvo tikulla. 3. Pidä männänvarren vapautusliipaisinta painettuna, vedä varsi taaksepäin. 4. Aseta patruuna patruunapidikkeeseen. 5. Työnnä vartta, kunnes mäntä koskettaa patruunan pohjaa, vapauta sitten liipaisin.

Miten työntönopeus säädetään?

Kierrä työkalussa olevaa nopeudensäätöpyörää (e). Kierrä vastapäivään pientä määrää varten, myötäpäivään suurta määrää varten. Nopeus vaihtelee 50–635 mm/min.

Mitä tehdä, jos työkalu pysähtyy käytön aikana?

Työkalussa on elektroninen voimanohjaus, joka pysäyttää sen, jos tuote ei pursotu oikein (kovettunut liima, puhjennut putki jne.). Poista akku, vaihda putki/patruuna valmistajan ohjeiden mukaisesti. Jos ongelma jatkuu, ota yhteys DEWALT-huoltoon.

Miten laite puhdistetaan käytön jälkeen?

Käytä kosteaa liinaa vedellä ja miedolla saippualla metallittomille osille. Putkipidikettä varten kierrä kierrerenkaat auki ja puhdista erikseen. Älä koskaan käytä liuottimia. Puhdista ilmanottoaukot säännöllisesti paineilmalla.

Mitkä ovat tärkeimmät turvatoimet?

Käytä aina suojalaseja. Pidä kädet loitolla männänvarren kokoonpanosta. Älä käytä tikkailla. Lukitse liipaisin, kun työkalua ei käytetä. Työskentele hyvin ilmastoidussa tilassa. Noudata tiivistysaineen/liiman valmistajan ohjeita.

Voiko laturi ladata muita akkutyyppejä?

Ei. DEWALT-laturit (DE9116/DE9135) on suunniteltu vain DEWALT-ladattaville akkuyksiköille. Muiden akkujen käyttö voi aiheuttaa räjähdyksen tai tulipalon.

Miten sylinterin O-rengasta huolletaan?

O-renkaan (z) säännöllinen voitelu on tarpeen. Levitä ohut kerros mukana toimitettua voiteluainetta O-renkaan ulkopintaan varmistaaksesi tasaisen toiminnan pursotuksen aikana.

Mistä löydän varaosia tai voin korjauttaa työkalun?

Ota yhteyttä valtuutettuun DEWALT-korjauskeskukseen. Luettelo on saatavilla osoitteessa www.2helpU.com tai jälleenmyyjältäsi. Käytä vain alkuperäisiä DEWALT-tarvikkeita ja -osia.

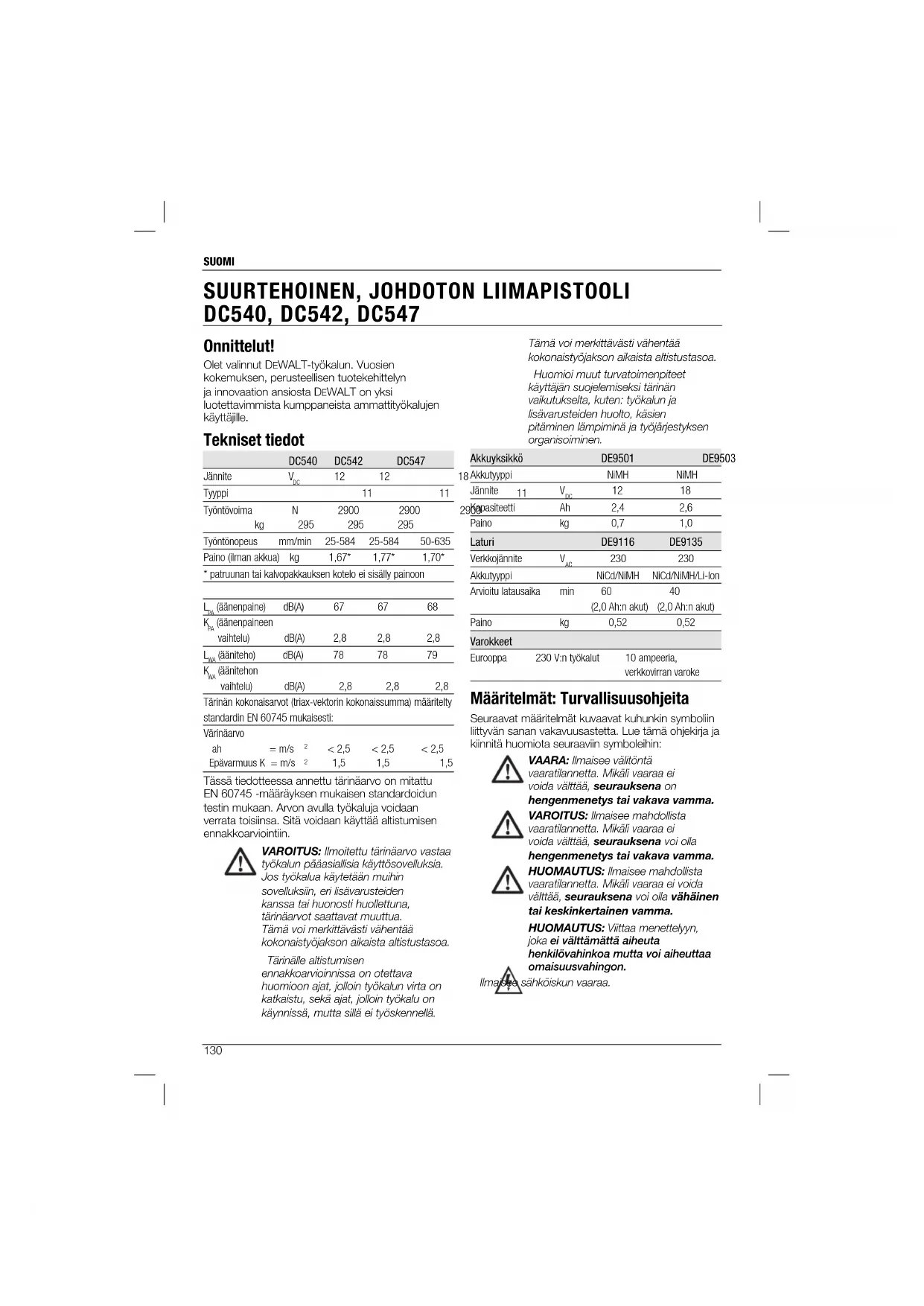

KÄYTTÖOHJE DC547 DEWALT

Olet valinnut DEWALT-työkalun. Vuosien kokemuksen, perusteellisen tuotekehittelyn ja innovaation ansiosta DEWALT on yksi luotettavimmista kumppaneista ammattityökalujen käyttäjille.

Tekniset tiedot

	DC540	DC542		DC547
Jännite	V_pc	12	12
Typpi			11	11
Työntövoima	N	2900		2900
kg	295	295		295
Työntönopeus	mm/min	25-584	25-584	50-635
Paino (ilman akkua)	kg	1,67*	1,77*	1,70*
* patruunan tai kalvopakkauksen kotelo ei sisälly painoon

L_Pt (äänenpaine)	dB(A)	67	67	68
K_Pt (äänenpalneenvaihtelu)	dB(A)	2,8	2,8	2,8
L_Ptu (ääniteho)	dB(A)	78	78	79
K_Ptu (äänitehonvalihtelu)	dB(A)	2,8	2,8	2,8

Tärinän kokonaisarvot (triax-vektorin kokonaissumma) määritelty standardin EN 60745 mukaisesti:

Värinäarvo

ah = m/s	2	< 2,5	< 2,5	< 2,5
Epävarmuus K = m/s	2	1,5	1,5	1,5

Tässä tiedotteessa annettu tärinäarvo on mitattu EN 60745 -määräyksen mukaisen standardoidun testin mukaan. Arvon avulla työkaluja voidaan verrata toisiinsa. Sitä voidaan käyttää altistumisen ennakkoarviointiin.

VAROITUS: Ilmoitettu tärinäarvo vastaa työkalun pääasiallisia käyttösovelluksia.

Jos työkalua käytetään mulhin sovelluksiin, eri lisävarusteiden kanssa tai huonosti huollettuna, tärinäarvot saattavat muuttua. Tämä voi merkittävästi vähentää kokonaistyöjakson alkaista altistustasoa.

Tärinälle altistumisen ennakkoarvioinnissa on otettava huomioon ajat, jolloin työkalun virta on katkaistu, sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työskennellä.

Tämä voi merkittävästi vähentää kokonaistyöjakson aikaista altistustasoa.

Huomioi muut turvatoimenpiteet käyttäjän suojelemiseksi tärinän vaikutuksetta, kuten: työkalun ja lisävarusteiden huolto, käsien pitäminen lämpiminä ja työjärjestyksen organisoiminen.

Akkuyksikkö			DE9501		DE9503
18	Akkutyppi		NiMH		NiMH
	Jännite	11	V_uc	12	18
29	Kopasiteetti		Ah	2,4	2,6
	Paino		kg	0,7	1,0
	Laturi			DE9116	DE9135
	Verkkojännite		V_AC	230	230
	Akkutyppi			NiCd/NiMH	NiCd/NiMH/Li-Ion
	Arviolu latausaika		min	60(2,0 Ah:n akut)	40(2,0 Ah:n akut)
	Paino		kg	0,52	0,52
	Varokkeet
	Eurooppa	230 V:n työkalut		10 ampeeria,verkkovirran varoke

Määritelmät: Turvallisuusohjeita

Seuraavat määritelmät kuvaavat kuhunkin symboliin liittyvän sanan vakavuusastetta. Lue tämä ohjekirja ja kiinnitä huomiota seuraaviin symboleihin:

VAARA: Ilmaisee välitöntä

vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena on

hengenmenetys tai vakava vamma.

VAROITUS: Ilmaisee mahdollista

vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla

hengenmenetys tai vakava vamma.

HUOMAUTUS: Ilmaisee mahdollista

vaaratilannetta. Mikäli vaaraa ei voida

välttää, seurauksena voi olla vähäinen tai keskinkertainen vamma.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta

henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Ilmaisea sähköiskun vaaraa.

EY-vaatimustenmukaisuusvakuutus

KONEDIREKTIIVI

DC540, DC542, DC547

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EC, EN 60745-1.

Nämä tuotteet täyttävät myös direktiivin 2004/108/EU ja 2011/65/EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Horst Grossmann

US: Vähennä tapaturmavaaraa lukemalla ohje.

Yleiset sähkölaitteita koskevat turvavaroitukset

VAROITUS! Lue kaikki

turvallisuusvaroitukset ja -ohjeet Varoitusten ja ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan vamman.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Käsite "moottorityökalu" viittaa kaikissa seuraavissa varoituksissa verkkokäyttöiseen (johdolliseen) moottorityökaluun tai akkukäyttöiseen (johdottomaan) moottorityökaluun.

1) TYÖALUEEN TURVALLISUUS

a) Pidä työalue puhtaana ja hyvin valaistuna. Epäjärjestyksessä olevat tai pimeät alueet voivat aiheuttaa onnettomuuksia.

b) Älä käytä moottorityökaluja räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Moottorityökaluista syntyy kipinoitä, jotka voivat sytyttää pölyn tai kaasut palamaan.

c) Pidä lapset ja sivulliset poissa lähettyviltä, kun käytät moottorityökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) SÄHKÖTURVALLISUUS

a) Moottorityökalujen pistokkeiden on sovittava pistorasiaan. Älä koskaan tee pistokkeisiin mitään muutoksia. Älä käytä maadoitetuissa koneissa mitään sovitinpistokkeita. Modifioimattomat pistokkeet ja nihlin sopivat pistorasiat vähentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi maadoittuu.

c) Älä jäta moottorityökaluja sateeseen tai märkään paikkaan. Työkalun sisään menevä vesi lisää sähköiskun vaaraa.

d) Älä käytä johtoa väärin. Älä koskaan kanna tai vedä työkalua sähköjohdosta äläkä irrota sitä pistorasiasta johdosta vetämällä. Älä anna sähköjohdon koskea kuumiin pintoihin, öljyyn, teräviin reunoihin tai liikkuviin osiin. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun riskiä.

e) Kun käytät moottorityökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön soveltuvan sähköjohdon käyttö vähentää sähköiskun riskiä.

f) Jos moottorityökalun käyttöä kosteassa paikassa ei voida välttää, on käytettävä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. Jäännösvirtalaitteen käyttö vähentää sähköiskun vaaraa.

3) HENKILÖKOHTAINEN TURVALLISUUS

a) Ole valppaana, katso, mitä teet, ja käytä tervettä järkeä moottoroitua työkalua käyttäessäsi. Älä käytä moottorityökalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Tarkkaavaisuuden herpaantuminen työkalua käytettäessä saattaa johtaa vakaviin henkilövahinkoihin.

b) Käytä henkilösuojaimia. Käytä aina silmäsuojaimia. Sellaiset turvavarusteet, kuten pölynaamari, liukastumista estävät kengät, kypärä tai korvasuojaimet olosuhteiden niitä vaatiessa vähentävät henkilövahinkoja.

c) Estä tahaton käynnistäminen. Varmista, että kytkin on pois-asennossa ennen työkalun yhdistämistä virtalähteeseen ja/tai akkupakkaukseen tai ennen kuin tartut työkaluun. Työkalun kantaminen somi kytkimellä tai pistokkeen työntäminen

SUOMI

pistorasiaan, kun kytkin on päälle kytkettynä, voi aiheuttaa onnettomuuksia.

d) Poista mahdolliset säätö- tai kiintoavaimet ennen työkalun käynnistämistä. Pyörivään osaan jäänyt kiinto- tai säätöavain saattaa aiheuttaa henkilövahinkoja.
e) Älä kurottele. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit paremmin hallita moottoroidun työkalun käytön odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita äläkä koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos laitteella voi kerätä ja poistaa pölyä, varmista, että nämä toiminnot ovat kytkettyinä ja että käytät niitä oikein. Pölynkeräysjärjestelmän käyttö voi vähentää pölyn aiheuttamia vaaroja.

4) MOOTTORITYÖKALUN KÄYTTÖ JA HUOLTO

a) Alä käytä moottorityökalua väkisin. Käytä tarkoitukseesi soveltuvaa työkalua. Teet työn paremmin ja turvallisemmin työkalulla, kun käytät sille tarkoitettua nopeutta.
b) Älä käytä moottorityökalua, jos virtakytkin ei kytke sitä päälle ja pois päältä. Työkalut, joita ei voida hallita kytkimellä, ovat vaarallisia, ja ne on korjattava.
c) Irrota pistoke virtalähteestä ja/tai akkupakkaus työkalusta ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit moottorityökalun. Tällaiset ehkäisevät turvatoimet alentavat vahingossa käynnistymlsen riskiä moottorityökalua käytettäessä.
d) Varastoi moottorityökalut lasten ulottumattomiin äläkä anna työkalua sellaisten henkilöiden käyttöön, jotka eivät ole sitä tottuneet käyttämään tai eivät ole tutustuneet käyttöohjeisiin. Moottoroidut työkalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Huolehdi moottoroitujen työkalujen kunnosta. Tarkista, onko liikkuvissa osissa väära kohdistus tai takertelua, ovatko osat rikkoutuneet tai vaikuttaako jokin muu seikka mahdollisesti laitteen käyttöön. Jos laite vaurioituu, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat moottoroitujen työkalujen puutteellisesta huollosta.
f) Pidä leikkaavat työkalut terävinä ja puhtaina. Kunnolla huolletut leikkaavat työkalut, joissa on terävät leikkausreunat,

takertelevat vähemmän ja ovat helpommin hallittavissa.

g) Noudata moottorityökalujen, niiden lisävarusteiden, työkalun kärkiosien yms. käyttöohjeita ja ota huomioon työolosuhteet ja suoritettava työ. Työkalun käyttö muuhun kuin sille tarkoitettuun tehtävään voi johtaa vaaratilanteeseen.

5) AKKUKÄYTTÖISEN TYÖKALUN KÄYTTÖ JA HUOLTO

a) Lataa akut vain valmistajan määrittelemässä laturissa. Tietyntyppiselle akulle sovelluva laturi voi aiheuttaa tulipalon riskin toista akkutyppiä käytettäessä.
b) Käytä moottorikäyttöisten työkalujen kanssa vain erityisesti niille tarkoitettuja akkuja. Muunlaisten akkuyksiköiden käyttö voi aiheuttaa loukkaantumisen ja tulipalovaaran.
c) Kun akkuyksikkö ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperiliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden sellaisten pienten metalliesineiden läheltä, jotka voivat muodostaa yhteyden toisesta navasta toiseen. Oikosulku akun napojen välillä voi aiheuttaa palovammoja tai tulipalon.
d) Väärän käsittelyn seurauksena neste saattaa suihkuta ulos akusta. Vältä kosketusta akkunesteeseen. Jos joudut vahingossa kosketukseen nesteen kanssa, huuhtele neste pois vedellä. Jos nestettä joutuu silmiin, käänny lisäksi lääkärin puoleen. Akusta tuleva neste voi aiheuttaa ihoärsytystä tai palovammoja.

6) HUOLTO

a) Anna moottoroitu työkalu huollettavaksi ammattikorjaajalle, joka käyttää ainoastaan samanlaisia vaihto-osia. Näin taataan moottorityökalun turvallisuus. Tämä varmistaa moottoroidun työkalun turvallisuuden.

Lisäturvallisuusohjeet Liimapistoolit

- Pidä työkalua eristetystä tartuntapinnasta työn aikana, jos leikkaava työkalu voi koskea piilossa olevaan johdotukseen tai laitteen omaan johtoon. Kosketus jännitteelliseen johtoon tekee myös työkalun näkyvillä olevat metalliosat jännitteellisiksi ja ne aiheuttavat sähköiskun työkalun käyttäjälle.

• Pidä kädet poissa liimapistoolin männästä ja männänvarren alueelta. Sormet voivat musertua putkilon kotelon ja männän väliin.
• Jos työskentelet ylöspäin, älä pidä männänvartta silmiesi tai pääsi tasalla. Männänvarsi voi luiskahtaa taaksepäin käyttäjää

kohti. Pidä aina silmäsuojaimia liimapistoolia käyttäessäsi.

• Työskentele aina kunnolla ilmastoidussa tilassa ja käytä tarvittaessa asianmukaista hengityssuojaa. Jotkut kitit ja liimat voivat olla myrkyllisiä.
• Kytke laite pois päältä ja irrota akkuyksikkö ennen lisälaitteiden asentamista tai irrottamista sekä säätöjen että korjauksen ajaksi. Vahingossa tapahtuva käynnistyminen voi aiheuttaa vamman.
• Käytä ainoastaan työkalun valmistajan suosittelemia lisälaitteita. Jonkin toisen työkalun lisälaitteet voivat olla vaarallisia toisessa työkalussa käytettyinä. Työkaluun sopimattomien lisälaitteiden käyttö saattaa aiheuttaa henkilövahinkoja.
• Lukitse liipaisin (OFF-asento), kun työkalu ei ole käytössä, jotta ainetta ei pursotu esiin vahingossa.
• Huolehdi, että kittiä tai liimaa ei joudu akun kosketuspisteisiin.
• Lue aina kittiä ja liimaa koskevat valmistajan käyttöohjeet ja noudata niitä. Muutoin seurauksena voi olla henkilövahinkoja.

VAARA: Pidä kädet poissa männästä ja männänvarren alueelta.

VAROITUS: Älä käytä työkalua tikapuilla.

Muut mahdolliset vaarat

Asiaankuuluvien turvallisuusmääräysten noudattamisesta ja turvalaitteiden käytöstä huolimatta tiettyjä vaaroja ei voi välttää. Näitä ovat:

– Sormien puristuminen tai murskautuminen
- Höyryjen sisäänhengittäminen liimoja käytettäessä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

PÄIVÄMÄÄRÄKOODIN SIJAINTI

Päivämääräkoodi on merkitty kotelon pintaan laitteen ja akun väliin. Se sisältää myös valmistusvuoden.

Esimerkki:

2012 XX XX

Valmistusvuosi

Kaikkia akkulatureita koskevat tärkeät turvallisuusohjeet

SÄILYTÄ NÄMÄ OHJEET: Tämä opas sisältää tärkeitä DE9116-/DE9135-akkulatureita koskevia turvallisuus- ja käyttöohjeita.

- Lue kaikki ohjeet sekä laturin, akun ja akkukäyttöisen laitteen varoitusmerkinnät ennen laturin käyttämistä.

VAARA: tappavan sähköiskun vaara. Latausliitinten jännite on 230 volttia. Älä kokeile akkuja sähköä johtavilla esineillä. Seurauksena voi olla sähköisku, joka voi johtaa kuolemaan.

VAROITUS

: sähköiskun vaara.

Älä päästä laturin sisään nestettä. Seurauksena voi olla sähköisku.

: palovammavaara. Estä henkilövahingot lataamalla vain uudelleen ladattavia DEWALT-akkuja. Muuntyppiset akut voivat räjähtää ja aiheuttaa henkilövahinkoja ja vaurioita.

D: Kun laturi on kytkettynä virtalähteeseen, vieras materiaali voi joissakin olosuhteissa aiheuttaa oikosulun laturin sisällä olevissa paljaisa latausliittimissä. Huolehdi siksi, ettei laturin aukkolhin pääse johtavaa materiaalia, esimerkiksi teräsvillaa, alumiinifoliota tai metallihiukkasia. Irrota laturin virtapistoke pistorasiasta aina, kun latausliittimessä ei ole akkua. Irrota laturi pistorasiasta ennen puhdistusta.

• ÄLÄ lataa akkua muilla kuin tässä ohjekirjassa mainituilla latureilla. Laturi ja akku on tarkoitettu käytettäviksi yhdessä.
• Näitä latureita saa käyttää ainoastaan DEWALTin ladattavien akkujen kanssa. Muunlainen käyttö voi aiheuttaa tulipalon tai sähköiskun, joka voi johtaa kuolemaan.
• Älä altista laturia vesi- tai lumisateelle.
• Irrota laturin virtapistoke pistorasiasta vetämällä pistokkeesta. Älä vedä johdosta. Näin virtapistoke ja -johto eivät vaurioidu.
• Sijoita virtajohto siten, ettei kukaan astu sen päälle, kompastu siihen tai ettei se muutoin vaurioidu tai kuormitu.
• Käytä jatkojohtoa vain silloin, kun se on ehdottoman välttämätöntä. Vääränlaisen jatkojohdon käyttö voi aiheuttaa tulipalon tai sähköiskun, joka voi johtaa kuolemaan.
• Älä aseta laturin päälle esineitä äläkä pane sitä pehmeälle alustalle, joka voi

SUOMI

tukkia tuuletusaukot ja johtaa siten laitteen ylikuumenemiseen. Aseta laturi kauas lämmönlähteistä. Laturin ilmastointiaukot ovat kotelon päällä ja pohjassa.

• Älä käytä laturia, jos virtajohto tai -pistoke on vaurioitunut – vaihdata ne heti uusiin.
• Älä käytä laturia, jos siihen on osunut kova isku tai jos se on pudonnut tai muutoin vaurioitunut. Toimita se valtuutettuum huoltoliikkeeseen.
• Älä pura laturia osiin, vaan vie se tarvittaessa huollettavaksi tai korjattavaksi valtuutettuun huoltoliikkeeseen. Jos kokoat laitteen väärin, seurauksena voi olla tulipalo tai sähköisku, joka voi johtaa kuolemaan.
• Irrota laturin virtapistoke pistorasiasta ennen puhdistusta. Tämä vähentää sähköiskuvaaraa. Akun irrottaminen ei vähennä sähköiskuvaaraa.
• ÄLÄ KOSKAAN yritä yhdistää kahta laturia toisiinsa.
• Laturi on tarkoitettu käytettäväksi kotitaloussähkön 230 voltin vakiojännitteellä. Älä yritä käyttää sitä muulla jännitteellä. Tämä ei koske ajoneuvojen latureita.

SÄILYTÄ NÄMÄ OHJEET

Laturit

DE9116 latureissa voi Iadata DEWALT NiCd- ja NiMH-akkuja, joiden jännite on 7,2 - 18 V.

DE9135-laturissa voidaan käyttää 7,2–18 V:n NiCd-, NiMH- tai Li-ioniakkuja.

Näitä latureita ei tarvitse säätää, ja ne on suunniteltu mahdollisimman helppokäyttöisiksi.

Lataus (kuva [fi g.] 2)

VAARA: tappavan sähköiskun vaara. Latausliitinten jännite on 230 volttia. Älä kokeile akkuja sähköä johtavilla esineillä. Sähköiskun ja tappavan sähköiskun vaara.

1. Kytke laturi (o) sopivaan pistokkeeseen, ennen kuin asetat akkupakkauksen laturiin.
2. Työnnä akkupakkaus I (d) aturiin. Punainen (latauksen) (p) valo alkaa vilkkua jatkuvasti merkkinä siitä, että latausprosessi on alkanut.
3. Lataus on päättynyt, kun punainen merkkivalo palaa yhtäjaksoisesti. Akkupakkaus on latautunut täysin, ja se voidaan ottaa käyttöön tai jättää laturiin.

HUOMAUTUS: Voit varmistaa, että NiCd-, NiMH-tai Li-ion-akku toimii mahdollisimman tehokkaasti ja pitkään lataamalla akkua vähintään 10 tuntia ennen sen ensimmäistä käyttökertaa.

Latausprosessi

Katso alla olevasta taulukosta akun lataustila.

Lataustila
lataa	- - - - - -
täysin latautunut	——
kuuman/kylmän akun vlive	—— - — — -
valhda akku	●●●●●●●●●●
ongelma	●● ●● ●● ●●

Automaattinen virkistys

Automaattinen virkistystila tasoittaa tai tasapainottaa akun eri kennot sen huippukapasiteetilla. Akut tulisi virkistää viikoittain tai aina, kun ne eivät enää toimi yhtä tehokkaasti kuin aiemmin.

Voit virkistää akun asettamalla sen latauslaitteeseen normaaliin tapaan. Anna akun olla latauslaitteessa vähintään 10 tuntia.

Liian kuumaa tai kylmää akkua ei ladata

Jos latauslaite tunnistaa, että akku on liian kuuma tai kylmä, latautuminen aloitetaan vasta akun saavutettua oikean lämpötilan. Kun oikea lämpötila on saavutettu, latautuminen alkaa automaattisesti. Tämä ominaisuus pidentää akun ikää.

VAIN LI-ION-AKUT

Li-lon-akuissa on elektroninen suojausjärjestelmä, joka estää niitä latautumasta tai kuumenemasta liikaa tai purkautumasta kokonaan.

Jos elektroninen suojausjärjestelmä tulee käyttöön, työkalu poistaa sen käytöstä automaattisesti. Jos näin käy, lataa Li-lon-akkua latauslaitteessa, kunnes se on ladattu täyteen.

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite. Kun uusi akku oletaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

- Älä lataa tai käytä akkua räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun liittäminen laturiin tai siitä irrottaminen saattaa sytyttää pölyn tai kaasun.

SUOMI

• Lataa akku vain DEWALT-laturilla.
- ÄLÄ läiskytä vettä tai muuta nestettä laturin päälle äläkä upota sitä nesteeseen.
- Älä säilytä tai käytä työkalua ja akkua tilassa, jonka lämpötila voi nousta 40 °C:seen tai sitä korkeammaksi (kuten ulkovajoissa tai metallisissa rakennuksissa kesällä).

VAARA: Älä yritä avata akkua mistään syystä. Jos akun kotelo on haljennut tai vahingoittunut, älä aseta akkua latauslaitteeseen. Älä rusenna, pudota tai vaurioita akkua. Älä käytä akkua tai latauslaitetta, jos se on pudonnut, saanut voimakkaan iskun tai vaurioitunut esimerkiksi naulan tai vasaran iskusta tai päälleastumisesta. Muutoin voi aiheutua sähköisku. Palauta vaurioitunut akku huoltokorjaamolle toimitettavaksi kierrätykseen.

D: Kun työkalua ei käytetä, aseta se vakaalle alustalle kyljelleen, jotta se ei aiheuta putoamis- tai kompastumisvaaraa. Kookkaalla akulla varustetut työkalut voidaan jättää pystyasentoon, mutta ne kaatuvat helposti.

NIKKELIKADMIUMAKKUJA (NiCd) JA NIKKELIMETALLIHY-DRIDIAKKUJA (NiMH) KOSKEVAT ERITYISTURVAOHJEET.

• Älä hävitä akkua polttamalla, vaikka se olisi pahasti vaurioitunut tai loppuun kulunut. Akku voi räjähtää tulessa.
• Akkukennoista voi vuotaa pieni määrä nestettä äärimmäisessä käytössä tai äärilämpötiloissa. Tämä ei ole vika.

Jos kuitenkin ulkotiiviste on rikki:

a. ja akun nestettä pääsee ihollesi, pese ihoa välittömästi saippualla ja vedellä useiden minuuttien ajan.
b. Jos akkunestettä joutuu silmiin, huuhtele puhtaalla vedellä vähintään 10 minuuttia ja käänny välittömästi lääkärin puoleen. (Tiedoksi hoitohenkilöstölle: Neste on 25–35-prosenttista kaliumhydroksidiliuosta.)

LITIUM-IONIAKKUJEN (Li-Ion) ERITYISET TURVALLISUUSOHJEET

• Älä hävitä akkua polttamalla, vaikka se olisi pahasti vaurioitunut tai loppuun kulunut. Akku voi räjähtää tulessa. Litiumioniakkuja poltettaessa syntyy myrkyllisiä höyryjä ja materiaaleja.
• Jos akun sisältö pääsee kosketuksiin ihon kanssa, pese alue välittömästi miedolla saippualla ja vedellä. Jos akun nestettä

pääsee silmiin, huuhtele avoinna olevia silmää 15 minuutin ajan tai kunnes ärsytys loppuu. Jos lääkänn hoito on tarpeen, lääkärille on kerrottava, että akun elektrolyytti koostuu nestemäisten orgaanisten karbonaattien ja litiumsuolojen seoksesta.

- Avattujen akkukennojen sisältö voi ärsyttää hengitysteitä. Vie avattu akku tuuletettuun tilaan. Jos oireet eivät poistu, mene lääkäriin.

US: palovammavaara. Akun neste voi syttyä, jos sen lähellä on kipinöitä tai liekkejä.

Akun kansi (kuva 2)

Akun suojakansi (q) peittää irrotetun akkuyksikön liittimet. Jos suojakansi ei ole paikallaan, iralliset metalliesineet voivat aiheuttaa oikosulun liittimiin, aiheuttaa tulipalon vaaran ja vaurioittaa akkuyksikköä.

1. Irrota suojakansi (q) ennen akkuyksikön (d) asettamista laturiin tai työkaluun.
2. Aseta suojakansi liitinten päälle heti, kun akkuyksikkö on poistettu laturista tai työkalusta.

VAROITUS: Varmista ennen irrotetun akkuyksikön varastointia tai toiseen paikkaan siirtämistä, että akun suojakansi on paikallaan.

Akku (kuva 1)

AKKUTYYPIT LAITTEILLE DC540, DC542 JA DC547

Työkalut DC540 ja DC542 toimivat 12 voltin akuilla. DC547 toimii 18 voltin akkuyksiköillä.

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilyletään huoneenlämpötilassa, kun se ei ole käytössä.

HUOMAUTUS: Li-lon-akut on ladattava täyteen ennen niiden asettamista säilytykseen.

1. Pitkäaikainen säilyttäminen ei vaurioita akkua eikä latauslaitetta. Niitä voidaan säilyttää oikeissa olosuhteissa jopa 5 vuotta.

Laturin ja akkupakkauksen kuvakkeet

Tässä ohjekirjassa olevien kuvakkeiden lisäksi laturissa ja akkupakkauksessa on seuraavat kuvakkeet:

SUOMI

	Lue käyttöohje ennen käyttöä.	1 310 ml patruunan kotelo (DC540, DC542, DC547)
	O-tiiviste on voideltava säännöllisesti	1 600 ml kalvopakkauksen kotelo (vain mallit DC542 ja DC547)
	Akku latautuu.	2 mäntää (DC540-mallissa on vain 1 mäntä)
	Akku on latautunut.	2 mäntäruuvia (DC540-mallissa on vain 1 ruuvi)
	Akku on viallinen.	2 välilevyä (DC540-mallissa on vain 1 välilevy)
	Liian kuuman/kylmän akun latausviive.	1 voiteluaineputkilo
	Älä kokeile akkuja sähköä johtavilla esineillä.	1 ruuviavain (DC542, DC547)
	Älä lataa vaurioituneita akkuja.	2 kiertokankea (DC540 sisältää vain 1 kiertokangen)
	Käytä ainoastaan DEWALT-akkujen kanssa. Muut akul voivat räjähtää ja aiheuttaa henkilövahinkoja ja vaurioita.	Suutin (suuttimet) (DC542, DC547)
	Älä altista akkuja vedelle.	O-tiivisterengas (tiivisterenkaal) (DC542, DC547)
	Vaihdata vialliset johdot välittömästi.	1 ohjekirja
	Lataa ainoastaan 4–40 °C:n lämpötilassa.	1 rakennekaavio
	Noudata akkuja häviltäessäsi ympäristön kannalta tarpeellista huolellisuutta.	Tarkista, onko työkalussa, sen osissa tai lisävarusteissa vaurioita, jotka ovat voineet syntyä kuljetuksen aikana.Lue ennen työn aloittamista tämä ohjekirja perusteellisesti, jotta ymmärrät sen sisällön.
	Älä polta NiMH-, NiCd+- ja Li-ioniakkuja.	Kuvaus (kuva 1)
	Lataa NiMH- ja NiCd-akkuja.	VAROITUS: Älä koskaan tee muutoksia sähkökäyttöiseen työkaluun tai mihinkään sen osaan. Vaurioita tai henkilövahinkoja saattaa tapahtua.a. Männänvarren liipaisinb. Liipaisukytkin
	Lataa Li-ioniakkuja.	d. Akku
	Latausajan tiedot ovat Teknisissä tiedoissa.	e. Säädettävä nopeusasteikkof Männänvarren kahvag Männänvarsih. Mäntäi Irrotuspainikkeetj. Patruunan kotelok. Pakkauksen puhkaisinl. Kalvopakkauksen kotelom. Suuttimen suojusn. Suutin
Pakkauksen sisältö		KÄYTTÖTARKOITUSJohdottomia liimapistooleja DC540, DC542 ja DC547 käytetään levittämään useita erilaisia liima- ja kittilaatuja. ÄLÄ käytä laitetta kosteissa olosuhteissaäläkä tulenarkojen nesteiden tai kaasujen läheisyydessä.Johdottomat liimapistoolit DC540, DC542 ja DC547 ovat ammattikäyttöön tarkoitettuja sähkökäyttöisiä työkaluja.
Pakkauksessa on:
1 kittlipistooli
1 laturi (vain välinepakkauksen sisältäville malleille)
1 akku (vain välinepakkauksen sisältäville malleille)

Pakkauksen sisältö

Johdottomat liimapistoolit DC540, DC542 ja DC547 ovat ammattikäyttöön tarkoitettuja sähkökäyttöisiä työkaluja.
Johdottomat liimapistoolit DC540, DC542 ja DC547 ovat ammattikäyttöön tarkoitettuja sähkökäyttöisiä työkaluja.

ÄLÄ ANNA työkalua lasten käsiin. Käytön valvonta on välttämätöntä silloin, kun työkalun käyttäjät ovat kokemattomia.

12 V:n DC540-malliin käyvät vain 310 ml:n patruunat. 12 V:n DC542-malliin ja 18 V:n DC547-malliin käyvät sekä 310 ml:n patruunat että 600 ml:n kalvopakkaukset.

- Tämä tuote ei ole tarkoiteltu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännilettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT-latauslaite on kaksoiseristetty EN 60335 -säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on

Teknisissä tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

KOKOONPANO JA SÄÄTÖ

VAROITUS: Poista akkuyksikkö aina ennen kokoonpanoa ja säätöä. Kytke työkalu aina pois päältä ennen akkuyksikön asentamista tai poistamista.

VAROITUS: Käytä ainoastaan DEWALT-akkuyksikköä ja -laturia.

Akun irrottaminen ja asettaminen paikoilleen (kuva 2)

VARQITUS: Vakavan

henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden

irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

HUOMAUTUS: Varmista, että akku (p) on ladattu täyteen.

AKUN ASETTAMINEN TYÖKALUN KAHVAAN

1. Kohdista akku työkalun kahvan sisällä olevaan tappiin (kuva 1).
2. Työnnä akku kahvaan, kunne se napsahtaa paikalleen.

AKUN IRROTTAMINEN TYÖKALUSTA

1. Paina vapautuspainikkeita (i) ja vedä akku ulos kahvasta.

2. Aseta akku latauslaitteeseen. Ohjeet ovat lataamisesta kertovassa kohdassa.

Elektroninen toiminnonohjaus

Työkalu levittää useita erilaisia liima- ja kittilaatuja ja tunnistaa, toimilko annostelu tai toimilko se liian hitaasti. Lisäksi työkalu ei voi annostella ainetta kunnolla esimerkiksi jähmeän liiman, pistoreikien, jäätyneen aineen tms. takia. Tällaisissa tapauksissa integroitu elektroninen voimaohjausmoduuli sammuttaa laitteen.

Vältä putkilolle tai pakkaukselle aiheutuva riski noudattamalla aina valmistajan suosituksia, jotka koskevat jähmeää liimaa, pistoreikiä, jäätynyttä ainetta tms.

Poista akkuyksikkö ja vaihda putkilo/pakkaus valmistajan ohjeen mukaan sekä ohjeen

Pursoteaineen lataaminen mukaan. Jos työkalu ei vieläkään toimi, vie se DEWALT-huoltopaikkaan.

Vakionopeus

Vakionopeudella aine virtaa samalla nopeudella riippumatta säädettävästä asetusnopeudesta tai patruunassa olevan aineen määrästä.

Elektroninen suunnanvaihto

Tässä työkalussa on automaaltinen suunnanvaihto, joka kääntää männän suunnan, käytettävän materiaalin ja työkalun nopeuden mukaan.

KOKOAMINEN

DC540 toimitetaan valmiiksi koottuna 310 ml:n patruunan kanssa.

DC542 ja DC547 toimitetaan valmiiksi koottuina 600 ml:n patruunan kanssa ja lisäksi mukana on 310 ml:n patruuna.

SUOMI

Ennen käyttämistä

Varmista ennen käyttöä, että akkuyksikkösi on (täyteen) ladattu.

TOIMINTA

Käyttöohjeet

VAROITUS: Noudata aina turvaohjeita ja määräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista.

Käsien oikea asento (kuva 5)

US: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa.

US: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa.

Oikeaoppinen käden asento edellyttää, että yksi käsi on pääkahvassa (bb) ja toinen käsi männän varren kahvassa (f).

Liipaisukytkin (kuva 1)

Kytke työkalu päälle puristamalla liipaisukytkintä (b). Kytke työkalu pois päältä vapauttamalla liipaisukytkin. Työkalussa on liipaisukytkimen lukitsin (c), joka estää pursoteaineen vapautumisen vahingossa.

Liipaisukytkimen lukitsin (kuva 1)

1. Lukitse liipaisukytkin painamalla kytkimen lukitsin (c) ylös. Työkalu ei toimi, kun kytkin on lukitusasennossa.
2. Avaa lukitus painamalla liipaisukytkimen lukitus alas.

Säädettävä nopeusasteikko (kuva 1)

1. Käännä säädettävä nopeusasteikko (e) vastapäivään, jos haluat kitin tai liiman pienimmälle pursotusnopeudelle. Suurimman pursotusnopeuden saat kääntärmällä asteikkoa myötäpäivään.
2. Aloita aineen levitys liipaisukytkintä (b) painamalla.

Pyörivä patruunan kotelo

Patruunan kotelo pyörii 360° levittäen ainetta joka kulmassa.

Männänvarren kahva (kuva 1)

VAROITUS: Kytke työkalu pois päältä ja irrota akkuyksikkö ennen laitteen ripustamista tai varastoimista. Lukitse liipaisukytkin, kun työkalu ei ole käytössä ja kun se on varastoituna.

VAROITUS: Vähennät vakavien henkilövahinkojen riskiä, kun ET koskaan käytä männänvarren kahvaa minkään esineen ripustamiseen. Se voi johtaa vakaviin henkilövammoihin.

Männänvarren kahvaa voidaan käyttää työkalun ripustamiseen vakaassa paikassa, kun työkalu ei ole käytössä, tai säilytyksen aikana.

Männänvarren kahvan säätö (kuva 1)

1. Säädä käsin männänvarsi (g) ja pidä männänvarren liipaisin (a) painettuna.
2. Työnnä ja vedä männänvarren kahvaa (f), kunnes saavutat haluamasi asennon. Vapauta sitten männänvarren liipaisin.

Pursoteaineen lataaminen

VAROITUS: Purkautumisvaara. Patruunan/pakkauksen koteloon jäänyt aine voi kuivua, ellei siitä huolehdita. Alenna henkilövahinkojen riskiä noudattamalla kitin ja liiman käytössä valmistajan ohjeita.

PATRUUNAN KOTELO (KUVA 1)

1. Varmista, että patruunan kotelo on oikea ja että se on asennettu kunnolla.
2. Lukitse liipaisukytkin (b) lukitsimella (c).
3. Säädä kitti/liimaputkilon suuttimen pää. Pienet aukot vaativat enemmän voirmaa materiaalin työntämiseen, mikä vaikuttaa mahdollisesti akun käyttöikään. Materiaalin koostumus ja levitysnopeus vaikuttavat materiaalin sileyteen ja virtaukseen.
4. Riko kittiputkilon tai liimapakkauksen sisäkalvo pakkauksen puhkaisimella (K), joka sijaitsee patruunan kotelon alla.

HUOMAUTUS: Työkalun vaurioitumisen

vaara. Jos sisäkalvoa ei puhkaista, pursotettava aine voi paineen takia tulla ulos putkilon takaosasta ja vaurioittaa työkalua.

HUOMAUTUS: Työkalun vaurioitumisen

vaara. Pidä männänvarsi, patruunan kotelo ja patruuna puhtaina pursoteaineesta. Kun männänvarsi, johon on kuivunut kittiä tai liimaa, vedetään sisään, se saattaa vaurioittaa työkalun sisäosia ja aiheuttaa putkilon väärää kohdistumista.

1. Pidä työkalu vakaasti paikoillaan ja vapauta männänvarsi (g) painamalla männänvarren vapautusliipaisinta (a). Vedä männänvarsi (g) taaksepäin männänvarren kahvan (f) avulla, jotta saat kitti/fiimaputkilon patruunan kotelon sisään.
2. Aseta kitti/liimaputkilo sisään.
3. Paina männänvarren vapautusliipaisinta (a) ja pidä se painettuna. Työnnä samalla männänvarren kahvaa (f) eteenpäin, kunnes mäntä (h) on putkilon sisäpuolta vasten.
4. Päästä männänvarren vapautusliipaisin.
5. Pyöritä patruunan kotelo haluttuun kulmaan.

KALVOPAKKAUKSEN KOTELO (KUVA 1)

TÄRKEÄÄ: Aseta kalvopakkaus koteloon ja leikkaa pakkaus auki (suutinta lähinnä oleva pää) valmistajan ohjeen mukaan. Tämä kalvopakkauksen kotelo on tarkoitettu käytettäväksi vain KALVOPAKKAUSTEN kanssa. ÄLÄ poista kittiä/liirnaa pakkauksesta. ÄLÄ KOSKAAN kasta suuttimen kärkeä minkäänlaiseen aineeseen.

HUOMAUTUS: Työkalun vaurioitumisen vaara. Älä käytä laitetta pakkauksen kotelon ollessa tyhjä, sillä mäntä saattaa osua päätysuojukseen ja rikkoutua.

1. Kierrä suuttimen suojus (m) irti ja poista suutin (n).
2. Paina männänvarren liipaisin (a) ja pidä se painettuna. Vedä männänvarsi (g) taaksepäin männänvarren kahvan (f) avulla, jotta saat kitti-/liimapakkauksen kotelon (l) sisään.
3. Aseta kalvopakkaus koteloon ja leikkaa pakkaus valmistajan ohjeiden mukaan.
4. Ruuvaa suuttimen suojus takaisin kalvopakkauksen koteloon silen, että suuttimen kärki osoittaa poispäin työkalusta.
5. Säädä suuttimen suojuksen kärki vaadittavalla tavalla.

Kotelon vaihtaminen (kuvat 3 ja 4)

VAROITUS: Kytke laite pois päältä ja irrota akku ennen lisälaitteiden asentamista ja irrottamista sekä säätöjen ja korjauksen ajaksi. Lukitse liipaisukytkin,

kun työkalu ei ole käytössä ja kun se on varastoituna.

PATRUUNAN KOTELON POISTAMINEN (KUVA 3)

1. Irota männän ruuvi (r) ja patruunan mäntä (s) patruunan kotelon (j) sisältä.
2. Paina männänvarren liipaisinta (a) ja pidä se painettuna. Vedä männänvarren kahvaa (f) taaksepäin, jotta pääset käsiksi holkkimutteriin (t). Vapauta männänvarren liipaisin.
3. Poista holkkimutteri (t) 13 mm (1/2") nelikulmavääntiöllä kääntämällä sitä vastapäivään.
4. Takapäätylevy (x), välilevy (u) ja patruunan kotelo (j) ovat nyt helposti irrotettavissa.

KALVOPAKKAUKSEN KÖTELÖN ASENTAMINEN (KUVA 4)

1. Aseta takasuojuksen välilevy (v) ja takapäätysuojus (w) [hienokierteet] työkalun kärkeen.
   HUOMAUTUS: Takasuojuksen välilevy asetetaan siten, että kaksinkertaiset olakkeet tulevat poispäin työkalusta.
2. Aseta takimmainen päätylevy (x) takapäätysuojuksen (w) päälle ja kierrä holkkimutteri (t) työkalun kärkeen. Kristä ja varmista holkkimutteri 13 mm (1/2") nelikulmavääntiöllä. Tämä kittipistooli on suunnileltu silen, että takasuojus pystyy pyörimään vapaasti.
3. Paina männänvarren vapautusliipaisinta ja pidä se painettuna. Työnnä männänvarsi (g) kokonaan eteen. Vapauta liipaisin.
4. Kierrä kalvopakkauksen kotelo (l) takasuojukseen (w).
5. Kokoa mäntä (y) männänvarteen (g) ja kierrä männän ruuvi (aa) männänvarteen kuvan 4 mukaisesti. Tämä varmistaa männän (y) paikalleen. Kiristä huolellisesti.

HUOMAUTUS: Varmista ennen kalvopakkauksen kotelon (l) kokoamista, että o-tiivisterengas (z) on kauttaaltaan voideltu. Ellei näin ole, voitele tiivisterengas huolellisesti ennen kokoonpanoa. Männän tiivisterenkaan (z) säännöllinen voitelu saattaa olla tarpeen kittipistoolin käyttöiän ajan.

Levitä kevyt kerros mukana toimitettua voiteluainetta tiivisterenkaan ulkopinnalle, jotta materiaalin levitys tapahtuisi tasaisesti.

TÄRKEÄÄ!

- Normaalikäytössä kittipistoolin mukana toimitetun voiteluaineen ei pitäisi ärsyttää silmiä. Silmät voivat ärsyyntyä suoran kosketuksen seurauksena tai huonosti ilmastoiduissa tiloissa.

SUOMI

- Voiteluaineen ei uskota aiheuttavan ärsytystä iholle lyhytaikaisen kosketuksen seurauksena. Suora, toistuva tai pitkittynyt allistuminen saattaa aiheuttaa iholle ärsytystä tai punoitusta.

1. Paina männänvarren liipaisinta ja pidä se paineltuna. Vedä männänvarren kahvaat aaksepäin ennen pursotinaineen asettamista. Männänvarren taakse vetäminen voitelee kalvopakkauksen kotelon (l) sisäpuolta. Männänvartta taaksepäin vedettäessä tuntuu aluksi vastusta, kunnes mäntä on vedetty täysin taakse.

2. Aseta suutin (n) kalvopakkauksen koteloon (l) ja kierrä suuttimen suojus (m) suuttimen päälle.

Irrota kalvopakkauksen kotelo suorittamalla edellä mainitut toimenpiteet käänteisessä järjestyksessä.

HUOMAUTUS: Holkkimutterin (t) ajoittainen kiristys saattaa olla tarpeen, jotta työkalu toimisi kunnolla. Jos työntöosan holkkimutteri löystyy, kiristä se 13 mm (1/2") nelikulmavääntiöllä.

YLLÄPITO

Moottoroitu DEWALT-työkalu on suunniteltu siten, etlä se toimii pitkään hyvin vähäisellä ylläpitohuollolla. Laite toimii jatkuvasti vaadittavalla tavalla, kun sitä huolletaan oikein ja puhdistetaan säännölisesti.

US: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Laturia tai akkua ei voida huoltaa. Sisällä ei ole mitään huollettavia osia.

Voitelu

Tämä työkalu ei vaadi voitelua.

HUOMAUTUS: Männän o-tiiviste (z) saattaa vaatia ajoittaista voitelua kittipistoolin käyttöiän aikana. Levitä kevyt kerros mukana toimitettu voiteluainetta tiivisterenkaan ulkopinnalle, jotta materiaalin levitys tapahtuisi tasaisesti

HUOMAUTUS: Älä voitele tätä työkalua, sillä voitelu vaurioittaa työkalun sisäosia.

Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

HUOMAUTUS: Työkalun vaurioitumisen vaara. Patruunan/pakkauksen koteloon jäänyt aine voi kuivua, ellei siitä huolehdita. Älä yritä levittää pursotetta, jos se on kuivunut koteloon. Vähennät henkilövahinkojen riskiä noudattamalla kitin ja liiman käytössä valmistajan ohjeita.

Kun puhdistat patruunan kotelon, noudata suuttimen, männän ja männänvarren puhdistusta koskevia valmistajan suosituksia.

Kun puhdistat kalvopakkauksen kotelon, kierrä suuttimen suojus (m) ja pakkauksen kotelo (l) auki ja irrota ne työkalusta. Noudata suuttimen, männän, männänvarren ja kalvopakkauksen puhdistuksessa valmistajan suosituksia.

LATURIN PUHDISTUSOHJEET

VAROITUS: sähköiskun vaara. Irrota laturin virtapistoke pistorasiasta ennen puhdistusta. Voit puhdistaa laturin ulkopinnalla olevan lian ja rasvan liinalla tai pehmeällä harjalla (ei metallisella). Älä käytä vettä tai puhdistusliuoksia.

Lisävarusteet

VAROITUS: Koska muita kuin DEWAL Tin tarjoamia lisävarusteita ei ole testattu tämän tuotteen kanssa, sellaisten lisävarusteiden käyttö tämän työkalun kanssa voi olla vaarallista. Vahinkoriskin vähentämiseksi vain DEWAL Tin suosittelemia lisävarusteita tulisi käyttää tämän tuotteen kanssa.

Kysy jälleenmyyjältäsi lisätietoja työkaluusi soveltuvista lisävarusteista.

Ympäristön suojeleminen

Lajittele osat. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen seassa.

Jos huomaat DEWALT-tuotteesi vaativan vaihtoa tai jos et tarvitse sitä enää, älä hävitä sitä kotitalousjätteen mukana. Vie tuote lajiteltavaksi.

Kun käytetyn tuotteen ja pakkauksen osat erotetaan toisistaan, materiaali voidaan kierättää ja käyttää uudelleen. Kierrätetyn materiaalin uudelleen käyttö auttaa estämään ympäristön saastumista ja vähentää raaka-aineen tarvetta.

Paikallisten säädösten mukaan sähkötuotteiden osat saatetaan erottaa kotitalousjätteestä kunnallisissa jätteenkäsittelypaikoissa, tai jälleenmyyjä tekee sen, kun ostat uuden tuotteen.

DEWALT tarjoaa mahdollisuuden DEWALT-tuotteiden keräykseen ja kierrätykseen, kun niiden elinkaari on lopussa. Voit käyttää tärmän palvelun hyväksesi palauttamalla tuotteesi valtuutettuun korjauspaikkaan, jossa jätteen keräys tehdään puolestasi.

Saat lähimmän valtuutetun korjauspaikan osoitteen ottamalla yhteyden paikalliseen DEWALT-toimipisteeesen tässä ohjekirjassa mainittuun osoitteeseen. Valtuutetut DEWALT-korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com.

Uudelleenladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• Li-lon-, NiCd- ja NiMH-akut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkupakkaukset kierrätetään uudelleen tai hävitetään oikealla tavalla.

TAKUU

DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia helkentämättä ammattikäyttäjän sopimuscohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ •

Jos et ole täysin tyytyväinen DEWALT-työkalun toirmintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA •

Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostosta, olet oikeutettu yhteen maksultomaan huoltoon. Huollon suorittaa maksutta valtuutettu DEWALT-korjaamo. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TÄYSI TAKUU •

Jos DEWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialliset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että:

• laitetta ei ole väärinkäytetty,
  • laite on kulunut vain normaalisti,
• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta,
• ostotodistus esitetään,
• laite palautetaan kaikkine alkuperäisine osineen.

Voit pyytää takuuhuoltoa ottamalla yhteyden laitteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT huoltokorjaamoon. Saat yhteystiedot DEWALT -kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa: www.2helpU.com.

SVENSKA

SLADDLÖS FOGNINGSPISTOL FÖR TUNGA APPLIKATIONER DC540, DC542, DC547

Gratulerar!
