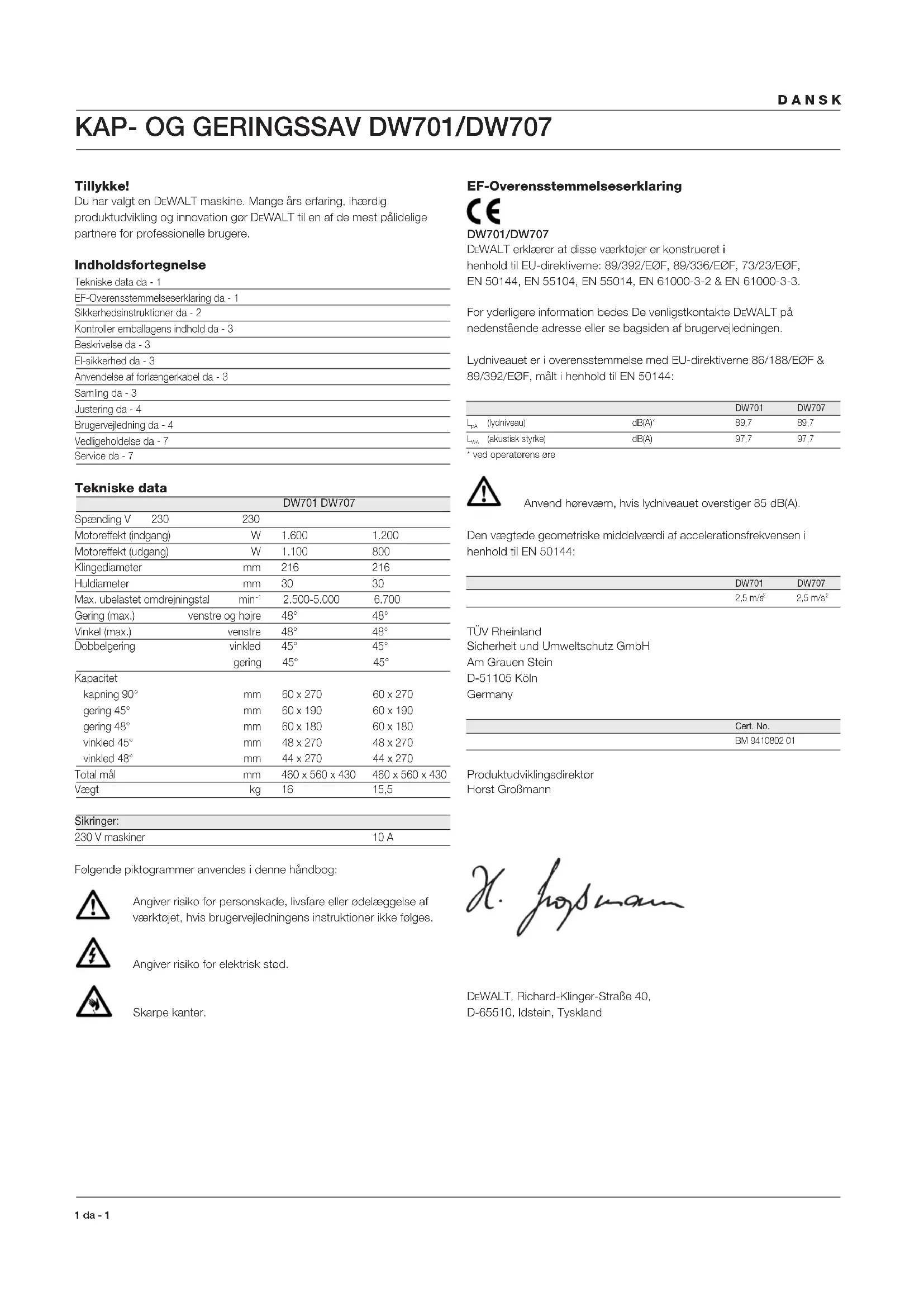

BRUGSANVISNING DW707 DEWALT
Du har valgt en DeWALT maskine. Mange Års erfaring, ihaerdig
produktudvikling og innovation gor DeWALT til en af de mest pälidelige
partnere for professionelle brugere.
Indholdsfortegnelse
| Tekniske data da - 1 |
| EF-Overensstemmelseserklaring da - 1 |
| Sikkerhedsinstruktioner da - 2 |
| Kontroller emballagens indhold da - 3 |
| Beskr evolve da - 3 |
| El-sikkerhed da - 3 |
| Anwendelse af forlaengerkabel da - 3 |
| Samling da - 3 |
| Justering da - 4 |
| Brugvejledning da - 4 |
| Vedligeholdse da - 7 |
| Service da - 7 |
Tekniske data
| | DW701 DW707 |
| Spænding V 230 | 230 | | |
| Motoreffekt (indgang) | W | 1.600 | 1.200 |
| Motoreffekt (udgang) | W | 1.100 | 800 |
| Klinged diameter | mm | 216 | 216 |
| Huldiameter | mm | 30 | 30 |
| Max. ubelastet omdrejningstal | min-1 | 2.500-5.000 | 6.700 |
| Gering (max.) | venstre og hjre | 48° | 48° |
| Vinkel (max.) | venstre | 48° | 48° |
| Dobbelgering | vinkled | 45° | 45° |
| gering | 45° | 45° |
| Kapacitet |
| kapning 90° | mm | 60 x 270 | 60 x 270 |
| gering 45° | mm | 60 x 190 | 60 x 190 |
| gering 48° | mm | 60 x 180 | 60 x 180 |
| vinkled 45° | mm | 48 x 270 | 48 x 270 |
| vinkled 48° | mm | 44 x 270 | 44 x 270 |
| Total mål | mm | 460 x 560 x 430 | 460 x 560 x 430 |
| Vægt | kg | 16 | 15,5 |
| Sikringer: |
| 230 V maskiner | | | 10 A |
Angiver risiko for personskade, livsfare erller adelaeggelse af varktojet, his brugervejledningens instruktioner ilke folges.
Angiver risiko for elektrisk stod.
Skarpe kanter.
EF-Overensstemmelseserklaring
DW701/DW707
DeWALT erklager at disse vaerktojer er konstrueret i henhold til EU-directiverne: 89/392/E0F, 89/336/E0F, 73/23/E0F, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.
For yderigere information bedes De venligstkontakte DEWALT pa nedenstaende adresse ellse bagsiden af brugervejledningen.
Lydniveauet er i overensstemmelse med EU-direktiverne 86/188/EOF & 89/392/EOF, malt i henhold til EN 50144:
| | DW701 | DW707 |
| Lpk(ydniveau) | dB(A)* | 89,7 | 89,7 |
| Lak (akustisk styrike) | dB(A) | 97,7 | 97,7 |
ved operatorens are
Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144:
| DW701 | DW707 |
| 2.5 m/s² | 2.5 m/s² |
Sikkerhedsinstruktioner
Laesbrugsanvisingenigennem,inden maskinen tagesi brug.
Opbevar brugsanvisingen let tilgengeligt, sa alle, der bruger maskinen, har adgang til brugsanvisingen.
Foruden nedenstaende instruktioner, bør Arbejdstilsynets regler altid folges.
ADVARSEL!
När man anvender elværktoj, skal folgende grundlaeggende sikkerhedsinstruktioner altid folges for at nedsætte risikoen for elektriske stød, personskader og brand.
1 Brug horevaern
Lydniveauet ved bearbejdning af forskellige materialer kan variere, af og til overstiger niveaet 85 dB(A). For at beskytte sig selv, skal man alto anvende horeveern.
2 Hold arbejdso MRdet i orden
Uordentlige arbejdssomrader og arbejdsbanken indbyder til skader.
3 Taenk pa arbejdsmiljoets indflydelse
Udsæt ikke elvaerktoj for regn. Anvend ikke elvaerktoj på fugtige eller våde pladser. Sorg for en god belysning over arbejdso MRdet.
Anvend icielveerktoj i naerheden at let antaendelige vesker eller gasser.
4 Beskyt dig mod elektriske stod
Undgka kropskontakt med dele, der har jordforbindelse (f.eks. ror, radiatorer, komfurer, koleskabe).
Ved ekstreme arbejdsrhold (f.ecks. hj fugtighed, forekomst af metalstov osv.) kan den elektriske sikkerhed oges ved at tilkoble en fejlstromsafbryder.
När elvaerktojet ici anvendes, skal det opbevares pa et tort, hojt placeret sted, last inde, uden for borns rækkevidde.
7 Overbelast/DD
Man arbejder bedre og mere sikkert inden for det anforte effektomrade.
9 Klaed dig rigtigt pa
Baer icike lost haengende toj ell er smykker. De kan sidde fast i beveagelige dele. Gummihandsker og skridsikre sko anbefales ved udendors arbeje. Brug harnet, his du har langt hare.
10 Brug beskyttelsesbriller
Brug beskyttelsesbriller for at forhindre, at du fãr stov i ojnene, hvilket kan forarsage skade. Hvis der opstãr meget stov, bruges ogsa stavmaske.
11 Ledningen mä ikke mishandles
Baer aldrig værktoject i ledningen og traek ikke i ledningen for at tage kontakten ud af stikket. Udsæt ikke ledningen for varme, olie Eller skarpe kanter.
12 Sæt arbejdsemnet fast
Brug skruetvinger aller skruestik for at spende arbejdsemnet fast. Det er sikrere end at bruge handen, og du fãr begge hender fri til arbejdet.
13 Stræk dig化进程 for meget
Sorg for, at du altid har sikkert fodfeste og balance.
14 Vedlidgehold vaerktojt omhyggeligt
Hold vaerktojet skarpt og rent. Folg instruktionere med hensyn til pasning og udskiftning af tilbehør.
Kontroller elværktojets ledning regelmaessigt og faden repareret hos et autoriseret serviceværksted, hvis den er beskadiget. Kontroller forlaengerledninger regelmaessigt og udskift dem, hvis de er beskadigede. Hold handtagene torre, rene og fri for olie og fedt.
15 Tag kontakten ud af stikket narr elværktoget ikke er i brug, inden service og ved uddiskifting na tilbehør
16 Fjern noglmer
Kontroller at nogler og justerværktoj er fjernet fra elværktøj, inden det startes.
17 Undgä utilisegitet start
Baer ikke taendt elveerktoj med fingeren pa afbryderen. Sorg for, at afbryderen er slaet fra, nar du saetter kontakten i stikket.
18 Forlaengerledninger udendors
Udendors ma der kun anvendes forlaengerledninger, der er godkendt til udendors brug og mærkedete til dette.
19 Vær opmaerkso
Se pa det, du gor. Brug din sunde fornuft. Brug ici elværktjoet, nár du er treet.
20 Kontroller elvaerktojet for skader, inden du tilslutter ledningen til vaegtikket
Inden fortsat brug af elværktjoet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres noje for at &, ud af, om de fortsat kan fungere rigtigt og udfore den planlagte Funktion.
Kontroller at de bevagelige dele fungerer upklageligt og ikke klemmer, at ingen dele er gaget stykker, at alle dele er rigtigt monterede, og at andere forhold, der kan pavirke driften, er i orden.
En sikkerhedsanordning ell er anden del, som er beskadiget, skal repareres eller udskifles af et autoriserel servicevaerksted, hvis intet andet er anfort i brugsanvisingen.
Feijlbehæftede afbrydere skal udskiftes hos et autoriseret serviceværksted.
Brug ikke elvaerktojet, hvis afbryderen ikke kan kobles til ellr fra.
21 For din personlige sikkerhed
Brug kun tilbehor og dele, der er anbefalet i brugsanvisningen og katalogeme. Anvendelsen af andet vaerktoj aller tilbehor end det, der anbefales i brugsanvisningen eller katalogeme kan medfore risiko for persorskader.
22 Fà dit værktøj repareret hos et autoriseret DEWALT serviceværksted
Dette elværktoj overholder de relevante sikkerhedsforskrifter. For at undgå fare, ma reparationer af eludstyr kun foretages af autoriserede elektrikere.
Supplerende sikkerhedsregler for geringssave
- Kontrolier, at savklingen roterer den rigtige veg. Kontrolier, at klingen er skarp. Anvend ikke mindre eller større savklinger end anbefalet. Se de tekniske specificationer vedrørende savklingen dens diameter.
- Kontroller, at alle laseskruer og spaer er spendt, inden du starter saver.
- Kontroller med jævne mellemrum, at motorens luftindtag er frie for stov og spaner.
- Tag stikket ud af kontakten, inden du starter vedligeholdelse eller udskifter savklingen.
- Laes brugsanvisningen inden du anvender tilbehør til saver. Fejagtig drug af tilbehør kan medfrole materialskader.
Sorg for, at motoren har opnaret fulde omdrejninger, inden savningen pabegyndes.
- Loft savhovedet op fra savsnittet, inden du slipper stromafbryderen.
- Prov参加会议时，必须在会场内进行。
- Hold haenderne væk fra savklingen, nær strommen er tilsluttet.
- Sav ikke megel sma stykker.
- Forsag aldrig at standse savklingen ved at presse et emne mode den roterende savklinge. De kan medfore alvorlige personskader.
- Anvend aldrig beskadigede savklinger.
- Anvend/DD:slibeskiver.
- Brug/DD: iFerrometaller, ike-ferrometaller erer murvijk.
Anden fare
Selvom man folger alle relevante sikkerhedsinstruktior og anvender sikkerhedsanordninger, kan der stadig vare visse farer. Disse farer er:
Risiko for uheld med de roterende savklingers uafdaekkede dele.
- Risiko for skade under udskiftning af klinger.
-Risiko for at fá fingre i klemme under abning afafskaermningen.
- Helbredsrisiko ved indanding af træstov, der udvikles under savning, især fra eg, bog og MDF.
Kontroller emballagens indhold
Emballagen indeholder:
1 Delvis samlet maskine
14mm Unbrakongle
16mmUnbrakonogle
1 216 mm TCT savklinge
2 Laseskrue
1 Indsatsanslag (med 2 skruer)
1 Brugervejledning
1 Tegning
- Kontroller, at vaerktojet,komponenter aller tilbehor ikke er blevet beskadiget under transporten.
- Tag dig tid til at lese og forsta donne brugervejledning, for du tager vaerktojet i brug.
- Tag forsigtigt saven ud af emballagen.
Din DeWALT KAP OG GERINGSSAV er udviklet til professionelt brug.
Dette hojeaccisionsværktoj kan hurtigt og nem indstilles til lodret kapning,
vinklet kaping, geringskapning ellr dobbeltgering. Hvis arbejdsemnet
anbringes pa et stykke tæk, oges kapaciteten til 300 mm.
A1
1 Afbryder
2 Spaerre til savhovedet
3 Baerehandtag
4 Fikseret klingeskærm
5 Ydre flange
6 Laseskrue til savklingen
7 Nederste klingeskaerm
8 Indsatsanslag
9 Fast bord
10 Savspor
11 Spaerretap til fast stop
12 Geringslås
13 Svingbart bord/geringsarm
14 Geringsskala
15 Anslag
16 Overste udsugningsmundstykke
A2
at stromforsyningen svarer til spændingen på typeskitet.
Udskiftting af kabel eller stik
Ved udskiftning af kablet aller af stikket skal den bortskaffes pa sikker
made. Et stik med blottedek kobberledere er farlig, hvis den saeties i en
stromforendecontact.
Anvendelse af forlangerkabel
Hvis der skal bruges forlaengerkabel, skal der anvendes et kabel svarende
til maskinens stromforbrug. (Se de tekniske specifikationer.) Den mindste
lederstorrelse er 1,5 mm². Ved anvendelse af en kabeltromle, skal kablet
altid vindes helt ud.
Samling
Inden sampling at varktojet skal stikket altid tages ud af
stikkontakten.
Motoren og skærmene er allerede monteret på bordet fra fabrikken.
DE7777, ekstraudstyr - stovudsgnning (fig. B)
Det overste udsugningsmundstykke (16) er monteret fra fabrikken.
- Indsæt det midterste udsugningsmundstykke (34) som vist.
- Spaend de nederste udsugningsmundystykke (35) fast med skruerne (36).
- Fastgor slangerne (37) på mundstykkerne. Den Laengste slange til (16).
Tilslut slangerne til 3-vejsadapteren (38).
Nar muligt brug en udsuger, der opfylder de gaeldende bestemmelse
vedrerende stovudugning.
Montering af indsatsanslaget (fig. A2 & C)
Anwend geringsanslaget til alle savninger!
- Tryk savhovedet (24) ned og traek transportspærren (22) ud og loft savhovedet op igen (fig. A2).
- Indsæt skruerne (40) og skiverne (41) i hullerne (39) som vist for at montere indsatsanslaget (fig. C).
Leadningsklemme (fig. D)
Anbring ledningen (42) i ledningsklemmen (43). Sorg for, at ledningen
Montering pa arbejdsbaank (fig. E)
montere saven i en arbejdshoje pa 700 til 750 mm.
Taenderne pa en ny klinge er meget skarpe og kan vare farlige.
- Hold spindelläsen (44) nede og drej klingen med händen indtil du mærker läsen. Fortsæt med at holde spindelläsen nede, sä klingen ikke kan rotere (fig. F1).
Med en 6 mm unbrakonagle losnes klingens laseskrue (6) ved at skrue med uret. Fjern klingens laseskrue (6), skive og ydre flange (5) (fig. A1).
- Tryk den kombinerede nederste skaerm og spelaren til savhovedet (2) ned for at lofte den nederste klingeskaerm (7) op og fjem savklingen (45) (fig. F2).
- Anbring den nye savklinge (45) på skulderen (46) på den indre flange (47) og kontroller, at de nederste savtaender peger mod anslaget (væk fra operatoren) (fig. F2).
Genanbring den ydre flange (5) og kontroller, at styresporene (48) sidder rigtigt pa plads, et pa hver side af motoren.
- Spaend savklingens laseskrue (6) ved at dreje mod uret samtidigt med, at du holder spindellasen (44) nede med den,anden hand (fig.F1).
Tryk aldrig spindellasetappen ind, mens klinger roterer.
Justering
Inden samling af værktlojet skal stikket altid tages ud af stikkontakten.
Din gingssav var korrekt justeret fra fabrikken. Hvis justering er nodvendig pa grund af transport eller handtering, eller af andre grunde skal nedenstaende vejledning folges. Nar disse justeringer gennemfort, skal de ikke ændres igen.
Justering af styrestaengerne til konstant savdybde (fig. A2, F1, G1 & G2)
Savklingen skal rotere frit i en konstant savdybde i hele bordets laengde og. uden at rore det faste bord ved enden af savsporet erer ved den beveegelige arms front. For at opna dette, skal styrestaengerne vare helt parallelle med bordet, nar savhovedet er i laveste stilling.
Tryk den kombinerede nederste klingeskaerm og spaarren til savhovedet ned (2) (fig. F1).
Tryk savhovedet helt til bagerste position og mal afstanden mellem det bevagelige bord (13) og underkanten af den ydre flange (5) (fig. G1).
- Losn spaerreknappen til savhovedets laengdebevegelse (17) (fig. A2).
- Hold savhovedet welt nede og traek det hele vejen ud.
- Mäl hojden i fig. G1 jgen. Begge maleresultater skal vare ens.
Indstil pa folgende maed:
- Lösön lasemotrikken (49) i beslaget (50) under det øverste udsugningsmundstykke (16) og juster skruen (51) after behov, trin for trin (fig. G2).
- Spaend lasemotrikken (49).
Kontroller altid, at savklingen不解 rorer ved bordet ved enden af savsporet ell er ved den beveelegige arms front. Det er vigtigt at kontrollere dette bade i 90^ og 45^ vinkel. Start icike saven for dette er kontrolerer!
Kontrol og justering af savklingen i forhold til anslaget (fig. A2, H1 - H4)
- Løsn geringslåsen (12) ved at dreje mod uret (fig. H1)
- Træk hovedet ned og lás det i denen stilling vha. transportspaerren (22) (fig. A2).
- Loft spaarretappen til fast stop (11) op og drej savhovedet til geringsposition 0^ . Spænd ikke geringsåsen (12) (fig. H1).
-
Kontroller, at de to 0^ -markeringer (52) pã skalaen (14) lige er synlige (fig. H2).
-
Laeg en vindel (53) mod venstre side af anslaget (15) og savklingen (45) (fig. H3).
Ror畸形的临床特点
Hvis savklingen畸形er praeacist 90^ i forhold til anslaget:
- Løsn de to skruer (53) og fjyt skalaen/savhovedet til venstre erller hjre indtil savklingen er 90^ i forhold til anslaget som måt med vinklen (fig. H4).
- Spaend geringslåsen (12) (fig. H1).
- Spaend de to skruer (53) (fig. H4).
Kontroller, at geringssskalaens bagkant hele tiden er i beroring med de to lokaliseringspunktter (54).
Kontrol og justering af savklingen i forhold til savbordet (fig. A2, J1 - J3)
Kontrol og justering af vinklen (fig. J3, K1 & K2)
Saven har et system til indstilling af vinklen (58), der gør det muligt at fastholde vinklen pa 45^ eller 48^ (fig. K1).
-Ind=45°
Tryk spliten (58), som regulerer 45^ / 48^ , ind.
Tryk smiglasen (19) ned.
Flyt savhovedet til venstre, sa meget som muligt.
- Kontroller, at vinklen er nojagtigt 45^ . Anvend en vinkelmaier (fig. K2).
Hvis justering er nodvendig, betjenes justeringsskruen (59) (fig. J3).
Under justeringen kan det vaere nyttigt at holde savhovedet for derived at lette vaegtens. Paden made bliver det nennere at justere skruen.
Brugervejledning
Overhold altid sikkerhedsinstruktione og gaeldende foreskrifter.
Sorg for at materialet, der skal saves, er godt fastspændt.
Pres kun ganske lidt med vaerktojet og undga at presse sidelaens.
- Undga overbelastning.
For værktjoet tages i brug:
- Monter en passende savklinge. Brug seks for slidte savklinger.
Den maksimale omdrejningshestighed for værktlojt ma ikke overstige savklingens maksimale omdrejningshestighed.
Forsog nikke at save for sma genstande.
Lad klingen save frit. Pres ikke.
- Lad motoren nä op pá fuld hastighed for savningen pâbegyndes.
- Set til at alle laseknopper og klemmehandtag er spændte.
DW701 - Sādan indstilles den elektroniske omdrejningskontrol
Denne model er udstyret med elektronik, der oger motorydelsen, bremser automatisk og varierer hastigheden. Hastigheden kan reguleres mellem 2.500 og 5.000 omdr/min1 ved hjælp af den elektroniske hastighedskontrol (60) for ensartet kapning og savning af alle typer træ, plastik og aluminium.
- Indstil omdrejningskontrollen på den onskede hastighed. Den rigtige indstilling er dog i hoj grad et sporgsmål om erfaring.
1 = 2.500^-1
2 = 3.100^1
3 = 3.800min^-1
4 = 4.400^-1
5 = 5.000^-1
DW701/DW707
- Start saven ved at trykke pa afbryderen (1) samtidigt med at den kombinerede ydre klingeskaerm og spaarren til savhovedet (2) trykkes ned som vist i fig. L2.
- Saven standses ved at slippe afbryderen.
- Afbryderen kan/DDs fast.
Snitkvalitet
Ethvert snits glathed afhaenger af en række forskellige variable, f.eks. det anvendte materiale. Hvis man onsker et sa glat sinit som muligt med henblick pa stobning aller,anden form for praecionsarbejde, vil man opna de onskede resultater ved at anvende en skarp (60 tands karbid) klinge og en langsom, javn savehastighed.
Sorg for at materialet jegke bevær sig under savningen, spænd det godt fast. Lad altid klingen standse helt, før armen losnes. Hvis der opstar sma træfibre bagest pa arbejdsemnet, kan man sætte et stykke tape pa traemnet, der hvor snittet skal foretages. Sav igennem tapen og fjern tapen, nrar savningen er udfort.
Geringsindstilling (fig. A1)
Geringsarmen kan indstilles 0^ , 15^ , 22,5^ , 30^ , 31,6^ og 45^ til venstre og haje. Det er ogsa muligt at indstille et stop pa 48^ .
Kontroller, at afsavede stykker ici klemmes fast mellem klingen og anslaget. Afkapningsvinklen skal vaere storre end 90^ for at undgå, at det afsavede stykke folger med i klingens rotationsretning.
Indstilling af vinklen (fig. K1)
- Splitten (58) saettes i det onskede leje, afhaengig af om vinklen skal vaere 45^ / 48^ .
- Losn smiglasen (19) og drej savhovedet til venstre. Der er markeringer ved 0^ , 15^ , 30^ , 33,85^ og 45^ .
- Hold savhovedet godt fast og lad det ikke falde.
- Hold fast i savhovedet og spaend smiglåsen (19) godt fast.
Lodret lige savning (fig. A2 & M)
- Løns geringslåsen (12) og øft spærren til fast stop (11) op (fig. A2).
- Sæt geringsarmen på 0^ og spænd geringslåsen.
-
Anbring traemnet mod anslaget.
-
Tag fat bareahandtaget (3) og tryk spaerren til savhovedet (2) ned for at frigore det. Tryk afbryderen (1) ind for at starte motoren. Det anbefales at starte savsnittet nær ved anslaget (fig. M)
Tryk savhovedet ned, sa savklingen kan save gennem emnet. Lad savklingen gore arbejdet. Tryk违法犯罪
Nar savhovedet er trykket helt ned, traekkes det mod dig for at fuldfore savsnittet.
- Nár savsnittet er udfør, slipsper afbryderen og spaarren til savhovedet (2), og savhovedet trækkes op i overste stilling.
- For nogle typer af plastikprofiler anbefales det at folge proceduren i omvendt rækkefolge.
Den nederste klingeskaerm er fremstillet til at lukke hurtigt,\
när spaarren til savhovedet (2) slippes. Hvis den ikke lukker\
indenfor 1 sekund, skal saven efterses af et autoriseret\
DeWALT-værksted.
Lodret geringskapning (fig. A2 & N)
- Losn geringslåsen (12) og lott spaerretappen til fast stop (11) op (fig. A2).
Flyt savhovedet til venstre aller hojr til den onskede vindel. Der er markeringer ved 15^ 22,5^ 30^ og 45^ (fig. N).
Hvis der skal indstilles en mellelmiggende vinkel aller 48^ holdes savhovedet godt fast og geringslasen spendes i den onskede vinkel.
- Kontroller altid, at geringsläsen er spændt godt fast, inden savningen iværksættes.
- Fortsaet som ved lodret lige tvarsnit.
Ved gering af enden af et stykke trae med ringe afskaering
placeres traestykket sadan at afskaeringen sker pa den side af klingen,med storst vinkel til anaegget:
venstre gering, afskaering til hore
hore gering, afskaering til venstre.
Vinklet kapning (fig. A2, K1 & O)
Vinklerne kan indstilles fra 0^ til 48^ til venstre. Vinkler op til 45^ kan kappes med geringsarmen mellem nul og maksimalt 45^ til venstre erler hojre.
- Losn smiglasen (19) og indstil vinklen som onsket (fig. A2).
- Anvend om nodvendigt splitten som regulerer 45^ / 48^ (58) (fig. K1).
- Spænd smiglasen (19) godt (fig. A2).
- Fortsaet som ved lodret lige tvearsnit.
Blandet gering (fig. P1 & P2)
Dette er en kombination af en gering og et smig. Denne form for savning anvendes til at lave rammer aller kasser med vinklede sider som den, der er vist i fig. P1.
Hvis vinkleme varierer fra savning til savning, skal du kontrollere, at smiglasen og geringslasen er spændt godt fast. Disse lase skal efterspaendes after alle aendringer af vinkler.
- Diagrammet herunder er en hjælp ved valget af vinkel- og geringsindstilling ved dobbeltgering. Diagrammet læses som folger: Vælg den ønskede vinkel "A" (fig. P2) på arbejdsemnet og find vinklen på cirkelbuen i diagrammet. Fra dettepunkt føgles tabellen nedad for at vinde den rigtige vinkel og på tværs for at vinde den rigtige geringsvinkel.
- Indstil saven på de fastsatte vinkler og lav et par provesnit.
- Forsog at saette de afskarne stykker sammen.
- Eksempel: For at lave en kasse med 4 sider og 30^ udvendig vinkel (vinkel "A", fig. P2) anvendes den øverste cirkel til hejre. Find 30^ pa cirkelskalaen.
Folg den vandrette linie ud til siderne for at fastsaete savens geringsindstilling (23^)
Følg paa samme maede den lodrette linie op og ned for at fastsætte savens vinkelindstilling (40^)
- Sav altid i et provestykke for at kontrollere, at indstillingerne er rigtige.
Fastspending af arbejdsemnet (fig. A3)
Brug altid en materialeklemme, nár der skæres iik-ermmetaller.
- I de feste tilfaelde er savklingens beveegelse nok til at holde emnet pá plads mod anslaget.
- Hvis materialet har tendens til at lofte sig op erler bevage sig væk fra anslaget, kan man gore brug af en klemme, der fas som tilbehør (28).
Savning af korte arbejdsemner (fig. A4)
Vi anbefaler brug af laengdestop (32) bade til seriesarbejde og til korte arbejdsemmer af forskellige laengde. Laengdestoppet kan kun anvendes sammen med et par ekstra stotestaenger (26).
Savning af lange arbejdsemner (fig. A3)
Anvend altid stotter til lange arbejdsemner.
Fig. A3 viser den ideelle opstilling til savning af lange arbejdsemner, när saven anwendes fritstaende (alt udstyr fäs som tilbehor). Dette udstyr (med undtagelse af stottebenene og materialeklemmen) er nodvendigt pa indgangs- og pa udgangssiden.
- Stotteben (31) (med montagevejledning).
- Stottestaenger (500 aller 1.000 mm) (26).
- Stativ (30) til stottestaengerne. Anvend ikke stottestaengerne til at stotte maskinen! Stottestaengerne kan justeres i hojden.
-Emnestotter (27).
- Endestykke (25) til stotte af stotestaengerne (også när der arbejdes pa en eksisterende bænk).
Klemme (28).
- Svingbart emnestop (29).
Anbring saven pa stottebenene og monter stottestaengerne.
- Skru emnestotteme (27) godt fast pa stottestaengeme (26). Klemmen (28) fungerer nu som laengdestop.
- Monter endestyknerne (25).
- Monter det svingbare stop (29) på den bagerste stottestang.
- Anvend det svingbare stop (29) til at justere laengden af middel lange og lange arbejdsemner. Det kan justeres sidelaens og svinges vaek, nr det ikke anvendes.
Anvendelse af rullebord (fig. A3 & A5)
Rullebordet (33) gør handteringen af store og lange emner af træ meget nem (fig. A5). Det kan kobles til både hójre og venstre side af saven. Rullebordet kan kun anvendes sammen med ekstra stotteben (fig. A3).
Monter rullebordet i henhold til den vejledning, der folger med stottebenene.
- Udskift de korte standard-støttestænger, der folger med stottebenene, med støttestængerne fra rullebordet på den side, hvor bordet skal anvendes.
Falg alle instruktioner, der folger med rullebordet.
Anbefalede savklinger
Tungsten hardmetal Anvendelse Diameter Taender spids (TCT)
Negativ tandvinkel Til trea, skiver 216 24
tykke plastikprofiler
Hojkvalitets profiler 216 48
(fine snit), lynde plastikprofiler
Negativ tandvinkel Til tynde plastikprofiler 216 60
lige slebet top (f.eks. rullegardinlister, kabelr)
Nar man skærer i jegke-jernmetaller, ma maskinen kun anvendes til geringsssavng. Vi anbefaler, at smigsavning og kombinerede geringsnitt. jegke foretages med jegke-jernmetaller. Maskinen er jegke beregnet til at skærere jernmetaller.
- Brug altid en materialeklemme, nár der skæres i ikke-jernmetaller. Man skal sikre sig, at arbejdsemnet er holdt forsvarligt fastklemt.
- Anvend kun savklinger, der er beregnet til at skare ikke-jernmetaller.
- Nár der bruges smoremidler, má der kun páfores voks eller smoremiddel pá spray. Anvend ikke emulgeringsmidler eller lignende vaesker.
Tilslut en FI-ller DI-affbryder mellem maskinen og lysnettet for at undgå faren for stød (reststrom)forarsaget at metalspæn.
| anslået elektrisk spænding | 230 V |
| anslået stromstyrke | 16 A |
| reaktionstid | < 15 ms |
| sikringsström | 30 mA |
| DIN VDE 0661 |
| anslået elektrisk spænding | 230 V |
| anslået stromstyrke | 16 A |
| sikringsstrom | 30 mA |
| afbrydelse af alle poler | L+N+PE |
| PE-overvågnning | |
| svagstromsudlesning | |
Naermere oplysninger om tilbehör fãs hos Deres forhandler.
Transport (fig. A1 & A2)
- Indstil saven pa 0^ -gering og 0^ -vinkel inden saven Transporteres.
- Tryk den kombinerede nederste klingeskaerm og spaarren til savhovedet (2) ned (fig. A1).
Tryk savhovedet ned og las det med transportsparren (22) (fig. A2).
- Saet savklingen i hvilestilling og tryk pa spaarren til savhovedets laengdebeveegelse (17).
- Baer altid saven i barerehandtaget (3).
Vedligeholdelse
Dit elværktoj er fremstillet til at kinne fungere i meget lang tid med mindist mulig veclligeholdelse. For at værktojet skal kinne fungere tilfredsstellende hele tiden, er det dog vigtigt, at værktojet behandles korrekt og rengøres jævnligt.
Smoring
Dit elvaerktoj kraever ingen ekstra smoring.
Rengoring
Hold ventilationshullerne Åbne og rengor maskinhuset jævnligt med en blød klud.
Opsliidt værktoj og miljoet
När din maskine er slidt op, beskyl da naturen ved违法犯罪 at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i dinCOMMUNE ller til et D-WALT serviceværksted.
DEWALT service
Skulle der opstä fejl på produitet, indlever det altid til et autoriseret servicevaerksted. Se aktuelt katalog/prisliste om yderligere information ellert kontakt DeWALT.
På grund af forskning og udvikling kan ovenstaende specifikationerændres, hvilket ikke meddeleseparat.
GARANTI
30 DAGE TILFREDS-KUNDE GARANTI
Fuld tilfredshed ell er pengene tilbage. Hvis du ikke er helt tilfreds med din DeWALT-maskine, kan du returnere maskinen til forhandleren inden 30 dage after kabet og fä dine pengene refunderet ell vaerktojet ombyttet. Maskinen skal indleveres komplet, og kabsnotaen skal forevises.
1 ARS FRI VEDLIGEHOLDELSSESSERVICE
Vedligheholdelsen aller service af din DeWALT-maskine inden for de forste 12 maneder after kobet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservationelsomkostninger, udgifter til tilbehør daekkes ikke. Husk at medbringe kvitteringen.
- ET ARS FULD GARANTI
Hvis en DEWALT-maskine bliver defekt på grund af materiale-ller Produktionsfejl inden for de forste 12 maneder fra kobsdatoen, vil de defekte componenter blive udskiftet gratis aller ogsa udskiftes eheden Eden beregning under folgende forudsaetninger:
- At apparatet jeg er anvendt forkert.
- At der ici er udfort uautoriserede reparatoner.
- At dateret kobsnota forevises.
Denne garanti tilbydes som en ekstra service og er et tillaeg til forbrugerens ørige rettigheder.
Oplysninger om naermeste DeWALT-autoriserede servicevarksted, se aktuelkatalog for videre information aller kontakt DeWALT. Importer i Danmark: Black & Decker
Ønsker du flere opplysninger, vennligst Kontakt DeWALT på adressen nedenfor aller se veiledningens baskide.
2 Hold arbeidsomradet rent og ryddig
7 Overbelast ikke maskinen
Tving nikke en maskin til a gjore arbeid som krever kraftigere verktoy. Bruk ikke elektroverktoy til formal det ilke er ment for, som for eksempe a fjerne kvister eller kappe ved med en handsirkelsag.
9 Kle deg riktig
11 Stell pent med ledningen
Bær畸形 maskinen i ledningen og, trekk ikke i ledningen nár du skal ta stopselet ut av stikkontakten. Utsett ikke ledningen for varme, olje ell skarpe kanter.
Et stopsel med blottedede kopperledere er farlig hvis det kopies til en stromforende Kontakt.
Motor og deksen er allerede montert pa basisen.
DE7777, ekstrautstyr - stovavsug (fig. B)
Ved justering kan det vare bra Å stotte saghodet for Å minske belastningen. På denen maten er det lettere Å vij justeringsskruen.
Bruksanvisning
