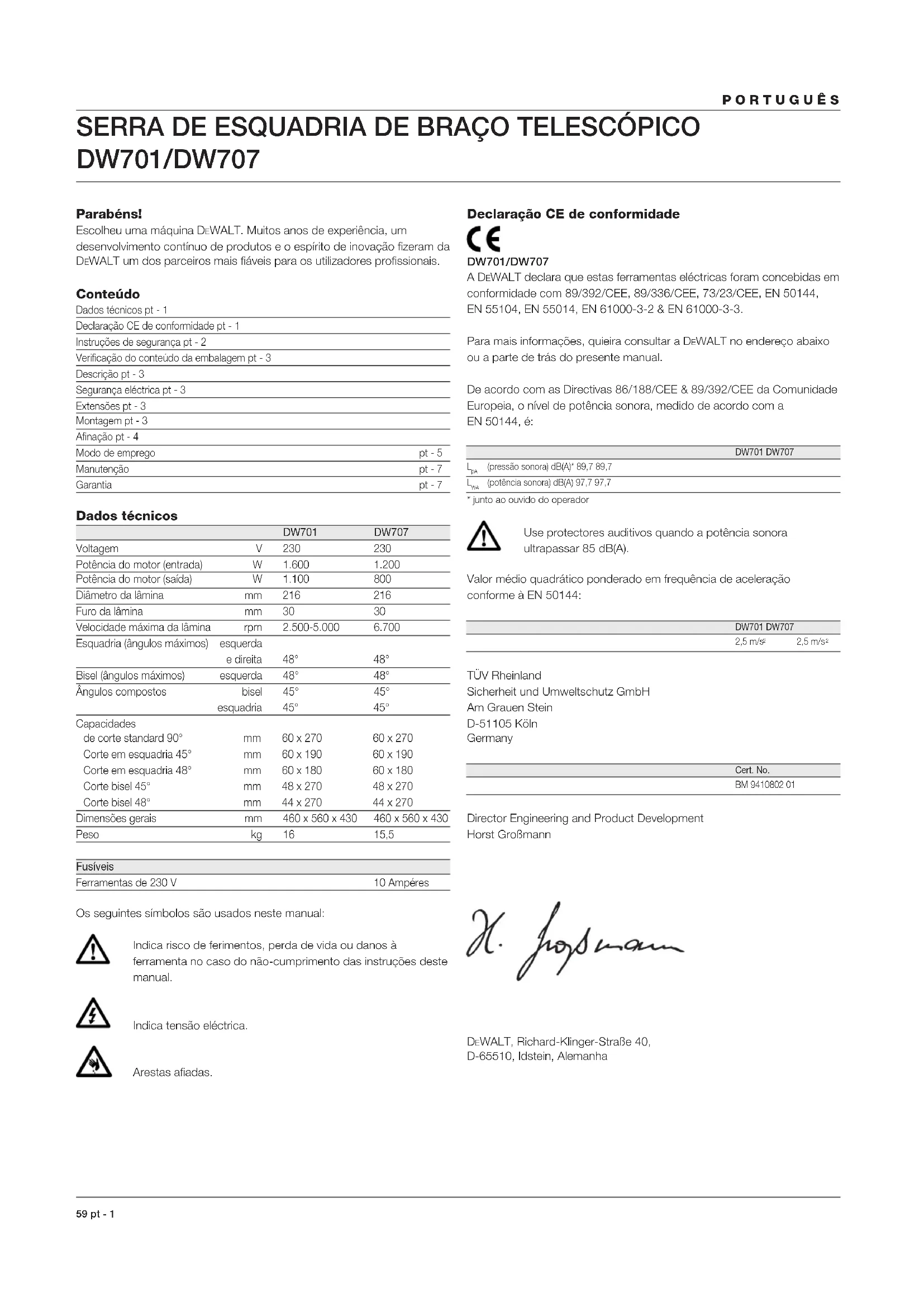

MANUAL DE UTILIZADOR DW707 DEWALT
Escolheu uma máquina DeWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e espírito de inovação fazem da DeWALT um dos parceiros mais fiáveis para os utilizadores profissionais.
Conteúdo
Dados técnicos pt - 1
Declaração CE de conformidade pt - 1
Instruções de segurança pt - 2
Verificação do conteúdo da embalagem pt - 3
Descrição pt - 3
Segurança elétrica pt - 3
Extensões pt - 3
Montagem pt - 3
Afinacao pt - 4
| | DW701 | DW707 |
| Voltagem | V | 230 | 230 |
| Potência do motor (entrada) | W | 1.600 | 1.200 |
| Potência do motor (saía) | W | 1.100 | 800 |
| Diámetro da lâmina | mm | 216 | 216 |
| Furo da lâmina | mm | 30 | 30 |
| Velocidade maior da lâmina | rpm | 2.500-5.000 | 6.700 |
| Esquadria (ângulos(Maximos) | esquerda | 48° | 48° |
| e direita |
| Bisel (ângulos(Maximos) | esquerda | 48° | 48° |
| Ángulos compostos | bisel | 45° | 45° |
| esquadria | 45° | 45° |
| Capacidadesde corte standard 90° | mm | 60 x 270 | 60 x 270 |
| Corte em esquadria 45° | mm | 60 x 190 | 60 x 190 |
| Corte em esquadria 48° | mm | 60 x 180 | 60 x 180 |
| Corte bisel 45° | mm | 48 x 270 | 48 x 270 |
| Corte bisel 48° | mm | 44 x 270 | 44 x 270 |
| Dimensoes gerais | mm | 460 x 560 x 430 | 460 x 560 x 430 |
| Peso | kg | 16 | 15,5 |
Fusíveis
Ferramentas de 230 V 10 Amperes
Os seguintes símbolos são usados neste manual:
Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não cumprimento das instruções deste manual.
Indica tensão elétrica.
Arestas afiadas.
DW701/DW707
A DeWALT declara que estas ferramentas elétricas foram concebidas em conformidade com 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.
Para mais informações, queira consultar a DEWALT no endereço abaixo ou a parte deTRS do presente manual.
De acordo com as Diretivas 86/188/CEE & 89/392/CEE da Comunidade Europeia, o nível de potência sonora, medido de acordo com a EN 50144, é:
DW701 DW707
(pressão sonora) dB(A)89,7 89,7 potência sonora) dB(A) 97,7 97,7 * junto ao ouvido do operador
Use protetores auditivos quando a potência sonora ultrapassar 85 dB(A).
Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50144:
DW701 DW707
2,5m/s 2,5m/s
TÜV Rheinland
Instruções de segurança
Ao usar ferramentas elétricas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, choque elétrico e ferimentos. Leia as seguintes instruções de segurança antes de tentar utilizar este produto. Guarde estas instruções!
Instruções gerais
Não exponha ferramentas elétricas à humidade. Ilumine bem as áreas de trabalho. Não utilize ferramentas elétricas na presença de líquidos ou gases inflamáveis.
3. Tenha cuidado com os choques elétricos
Evite o contacto direto com superfícies ligadas à terra (p. ex. tubos, radiadores, fogões, frigoríficos).
Nos casos de serviço sob condições extremas (tais como humidade elevada, execução de soldadura, etc.), a segurança elétrica pode ser aumentada intercalando-se um transformador de separação ou um disjuntor de corrente de defeito (FI).
4. Mantenha as crianças afastadas
Não deixe as crianças tocarem na ferramenta nem no cabo de extensão. As crianças com menos de 16 anos de idade devem ser vigiadas.
5. Cabos para uso exterior
Quando as ferramentas se utilizarem no exterior, empregue sempre cabos previstos para uso no exterior.
6. Guarde as ferramentas que não estiverem a ser utilizadas
Quando não forem utilizadas, as ferramentas elétricas devem ser guardadas num sítio seco, fechado à chave e fora do alcance das crianças.
7. Vista-se de maneira apropriada
Não use vestuário largo nem jóias, porque podem prender-se numa peça móvel. Quando se trabalha no exterior, é de aconselhar o uso de luvas de borracha e de calçado antiderrapante. Cubra o cabelo se tiver cabelo comprido.
8. Utilize óculos de proteção
9 Tenha cuidado com o ruído
Tome medidas de proteção apropriadas se o nível do ruído exceder 85 dB(A).
10 Segure firmemente as peças de trabalho
Utilize grampos ou um torno para segurar as peças de trabalho. É mais seguro e permite manter as duas mãos livres para o trabalho.
11 Verifique a sua posição
Mantenha sempre o equilíbrio.
12 Evite arranques acidentais
Não transporte uma ferramenta ligada à rede com o dedo colocado no interruptor. Verifique se o interruptor está desligado ao ligar a ferramenta à rede.
13 Esteja atento
Dê atenção ao que vai fazendo. Trabalhe com precaução. Não utilize ferramentas quando estiver cansado.
14 Desligue a ferramenta
Desligue e espere a ferramenta parar completamente antes de a deixar sem vigilância. Tire a ficha da tomada quando a ferramenta não estiver a ser utilizada, antes de proceder à manutenção ou à substituição de acessórios.
Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilizar.
16 Empregue as ferramentas apropriadas
Neste manual indicam-se as aplicações da ferramenta. Não force algumas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte.
A ferramenta trabalhará de uma maneira mais segura se for utilizada para o efeito indicado.
AVISO: O uso de qualquer acessório ou o uso da própria ferramenta, além do que é recomendado neste manual de instruções, pode dar origem a risco de ferimento.
17. Não force o cabo elétrico.
Nunca transporte a ferramenta pelo cabo e não puxe o cabo para tirar a ficha da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objetos cortantes.
18. Cuide das suas ferramentas com atenção.
Para uma maior rentabilidade, mantenha as ferramentas sempre afinadas e limpas. Cumpra as instruções relativas à manutenção e substituição dos acessórios. Verifique regularmente os cabos da ferramenta e, no caso de estes estarem danificados, mande-os reparar num Centro de Assistência Técnica DeWALT. Verifique periodicamente os cabos de extensão e substitua-os se estiverem danificados. Mantenha os comandos secos, limpos e sem óleo ou gordura.
19. Verifique as peças danificadas.
Antes de utilizar a ferramenta, verifique cuidadosamente se esta apresenta sinais de danos, de modo a assegurar um bom funcionamento e a obtenção do resultado desejado.
Verifique o bom alinhamento e fixação das peças móveis e confirme a ausência de rutura das peças. Verifique ainda se a montagem foi bem feita ou se existe qualquer outra condição que possa impedir que a ferramenta funcione bem. Mande consertar ou substituir os dispositivos de proteção ou outras peças danificadas conforme as instruções. Não utilize a ferramenta se o interruptor não estiver a funcionar. Mande substituir o interruptor num Centro de Assistência Técnica DeWALT.
20. Mande reparar a sua ferramenta num Centro de Assistência Técnica DeWALT.
Esta ferramenta elétrica está conforme as regulamentações de segurança que lhe dizem respeito. Para evitar qualquer perigo, a reparação de ferramentas elétricas deverá estar exclusivamente a cargo de técnicos qualificados.
Regras de segurança adicionais para serras de esquadria.
- Certifique-se de que a lâmina roda no sentido correto. Mantenha a lâmina afinada. Não utilize lâminas de diâmetro superior ou inferior ao recomendado. Para uma classificação correta das lâminas, verifique os dados técnicos.
- Certifique-se de que os punhos de aperto se encontram corretos, ajustados e que a operação é segura.
- Verifique periodicamente se as ranhuras de ventilação do motor estão limpas e sem aparas de madeira.
- Desligue a boquina antes de levar a cabo qualquer trabalho de manutenção ou quando pretender substituir a lâmina.
- Antes de utilizar qualquer acessório, consulte o manual de instruções. A utilização incorreta de um acessório pode causar danos.
- Permita que o motor alcance a velocidade máxima antes de executar um corte.
- Levante a lâmina do corte feito na peça antes de soltar o interruptor.
- Não encoste nenhum objeto à ventoinha com a finalidade de fixar o veio do motor.
- Nunca coloque as mãos na zona da lâmina quando a máquina estiver ligada à corrente elétrica.
- Não tente cortar peças demasiadamente pequenas.
- Nunca tente parar bruscamente a lâmina, encostando contra ela qualquer ferramenta ou outro objeto; acidentes graves podem ser causados desta forma.
- Nunca utilize lâminas fracturadas ou torcidas.
- Nunca utilize discos abrasivos.
- São para corte de metais ferrosos, não-ferrosos ou alvenaria.
Riscos residuais
Os riscos seguintes são inerentes à utilização de serras de esquadria: Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de instrumentos de segurança, certos riscos residuais não podem ser evitados. Eles são:
- Diminuição da audição
- Risco de acidentes provocados pelas partes descobertas da lâmina rotativa.
- Risco de ferimento ao mudar a lâmina.
- Risco de aperto dos dedos ao abrir os resguardos.
- Problemas de saúde provocados pela inalação do pó produzido ao serrar madeira, sobretudo carvalho, faia e MDF.
Verificação do conteúdo da embalagem
A embalagem contém:
1 Máquina parcialmente montada, 1 chave Allen de 4 mm, 1 chave Allen de 6 mm, 1 lâmina TCT de 216 mm, 2 parafusos de fixação, 1 embutido de guia (com 2 parafusos), 1 manual de instruções, 1 vista dos componentes destacados
- Verifique se a ferramenta, as peças ou os acessórios apresentam danos que possam ter ocorrido durante o transporte.
- Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual. Retire a serra da caixa.
Descrição (fig. A1 & A2)
A sua Serra de Corte em Esquadria D_WALT foi desenvolvida para a utilização profissional. Esta máquina de grande precisão pode ser fácil e rapidamente ajustada para cortes seccionais, biselados, em esquadria ou em esquadria composta. Colocando a peça de trabalho em cima de um pedaço de madeira, aumentará a sua capacidade até 300 mm.
A1
1 Interruptor ON/OFF, 2 Alavanca de libertação de travamento da cabeça da serra, 3 Punho da serra, 4 Resguardo superior fixo, 5 Flange exterior, 6 Parafuso de fixação da lâmina, 7 Resguardo inferior móvel, 8 Embutido da guia, 9 Base fixa, 10 Ranhura para a inserção da lâmina, 11 Alavanca de batente positivo, 12 Botão de fixação do ângulo de corte em esquadria, 13 Braço de esquadria/Mesa rotativa, 14 Escala de ângulos de corte em esquadria, 15 Guia, 16 Bocal superior para ligação a extrator de poeiras
A2
17 Tração da transação, 18 Gancho de travamento da cabeça da serra, 19 Punho de fixação do ângulo em bisel, 20 Escala de ângulos em bisel, 21 Furos para fixação à bancada, 22 Botão de travamento da posição inferior, 23 Barras de transição, 24 Cabeça da serra
Acessórios opcionais
25 Armação de suporte 26 Trilhos de guia de suporte 27 Placa de apoio do material 28 Grampo de fixação do material 29 Batente de rotação 30 Pé de suporte ajustável 760 mm (altura máxima) 31 Armação de suporte
32 Batente para peças de pequenas dimensões (para ser usado em conjunto com os trilhos de guia de suporte [26])
31 Armação de suporte 33 Mesa com rolos
Segurança elétrica
O motor elétrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação.
Substituição do cabo ou ficha
Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente.
Extensões
Se for necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta máquina (Veja os dados técnicos).
A dimensão mínima do condutor é 1,5 mm².
Antes da instalação desligue sempre a máquina.
O motor e resguardos estão totalmente montados na base.
O bocal (16) do resguardo fixo superior da lâmina vem colocado de fábrica.
- Insira o bocal central de extração de poeiras (34) conforme ilustrado.
- Insira o bocal exterior de extração de poeiras (35) usando os parafusos (36).
- Posicione as tubagens (37) nos bocais, a tubagem mais longa no bocal (16). Ligue as tubagens ao conector de 3 entradas (38).
- Sempre que possível, use um extrator de poeiras de acordo com as diretivas aplicáveis tendo em vista a emissão da serradura.
Coloque o embutido da guia (fig. A2 & C)
Use sempre o embutido de esquadria para todos os cortes!
- Puxe para baixo a cabeça da serra (24) para destravar o botão de travamento inferior (22) e levante a cabeça da serra (fig. A2). Insira os parafusos (40) e as anilhas (41) nos furos (39) conforme ilustrado para montar o embutido da guia (fig. C).
Grampo do cabo (fig. D)
- Insira o cabo (42) no grampo do cabo (43). Deixe um comprimento suficiente de cabo de forma a permitir que a cabeça da serra se desloque.
Montagem na bancada (fig. E)
A sua serra pode ser montada em qualquer superfície lisa e estável. É aconselhável a sua instalação numa superfície com altura entre 700 a 750 mm.
Insira os dois parafusos de fixação (45) nos dois furos (21). - Instale sempre a serra fixamente de forma a impedir movimentos ou vibrações.
Montagem da lâmina da serra (fig. A1, F1 & F2)
Os dentes de uma lâmina nova são muito afiados e podem ser perigosos.
- Pressione o trava do eixo (44) e rode a lâmina à mão até sentir o trava prender. Continue a segurar o trava para impedir que a lâmina rode (fig. F1).
- Use a chave Allen de 6 mm para soltar o parafuso da lâmina (6) fazendo-o rodar no sentido dos ponteiros do relógio. Retire o parafuso da lâmina (6), a sua anilha e a flange exterior (5) (fig. A1).
- Pressione a alavanca conjunta de libertação da casa e do resguardo inferior (2) para levantar o resguardo inferior da lâmina (7) e remover a lâmina de corte (45) (fig. F2).
- Instale a nova lâmina de corte (45) no encaixe (46) que existe na flange interior (47), certifique-se de que os dentes na parte inferior da lâmina estão apontados para a guia (e não para o operador) (fig. F2).
- Recoloque a flange exterior (5), certificando-se de que as guias de posicionamento estejam encaixadas (48) corretamente, uma de cada lado do motor.
- Aperte o parafuso da lâmina (6) rodando-o no sentido contrário ao dos ponteiros do relógio quando segura o trava do eixo (44) encaixado com a sua outra mão (fig. F1).
Nunca solte o botão de travamento do veio, quando a lâmina da serra rodar.
Afinação
Antes do ajustamento desligue sempre a serra.
A sua Serra de Esquadria foi corretamente ajustada na fábrica. Se for necessário um reajuste, devido a problemas causados pelo envio e carregamento ou outra razão, siga os passos seguintes para ajustar a sua serra. Uma vez feitos, os ajustamentos devem permanecer corretos.
Ajustar as barras de translação para se obter uma profundidade de corte constante (fig. A2, F1, G1 & G2)
A lâmina deve rodar a uma profundidade de corte constante ao longo de todo o comprimento da mesa. Simultaneamente, a lâmina não deve tocar na mesa fixa, tanto na parte posterior da ranhura, como na parte frontal do braço rotativo. Para se conseguir isto, os braços de translação têm de estar perfeitamente paralelos à mesa quando a cabeça da serra estiver completamente em baixo.
- Pressione a alavanca conjunta de libertação da casa e do resguardo (2) (fig. F1).
- Pressione totalmente a cabeça da serra para a posição mais recuada e meça a altura que vai da mesa rotativa (13) à parte inferior da flange exterior (5) (fig. G1).
- Pressione o símbolo de destravar o travao do movimento de translação da casa da serra (17) (fig.A2).
- Mantendo a cabeça da serra completamente em baixo, puxe a cabeça até ao extremo da transição.
- Meça mais uma vez a altura indicada na figura G1. Ambas as dimensões devem ser iguais.
- Para ajustar, proceda da seguinte forma:
- Liberte a contra-porca (49) do suporte (50) debaixo do bocal superior de extracção de poeiras (16) e ajuste o parafuso (51) como indicado. Faça esta operação em pequenos passos (Fig.G2).
- Aperte a contra-porca (49).
Certifique-se sempre de que a lâmina não toca na mesa no extremo posterior na parte anterior do braço rotativo a 90° verticais e a 45° bisel. Não ligue a máquina sem ter efectuado primeiro estas verificações!
Verificar e ajustar a lâmina guia (fig. A2, H1-H4)
Desaperte o botão de fixação do ângulo de corte em esquadria (12) rodando-o no sentido contrário ao ponteiros do relógio (fig. H1) - Baixe a cabeça da serra e engate-a. Nesta posição, utilizando para o efeito o botão de travamento da cabeça da serra (22) (fig.A2). - Puxe a alavanca de batente positivo (11) e rode a casa da serra até que o batente a localize em 0° de esquadria. Não aperte o botão de fixação (12) (fig. H1). - Certifique-se de que as duas marcas de 0° graus existentes (52) na escala (14) estão apenas visíveis (fig. H2). - Coloque um esquadro (53) contra o lado esquerdo da guia (15) e da lâmina (45) (fig. H3).
Não toque nas pontas dos dentes da lâmina com o esquadro.
- Se a lâmina de corte não estiver exactamente a 90° da guia:
- Desaperte os seis parafusos (53) e movimente o conjunto da escala/cabeça para a esquerda ou para a direita até a lâmina ficar a 90° da guia, (medindo com o esquadro) (fig. H4).
- Aperte o botão de fixação do corte em esquadria (12) (fig. H1).
- Aperte os quatro parafusos (53) (fig. H4).
Certifique-se de que a parte posterior da escala de ângulos em esquadria se mantém sempre em contacto com as duas guias de posicionamento (54).
Verificar e ajustar a lâmina em relação à bancada (fig. A2, J1-J3).
- Certifique-se de que a cabeça da serra está fixa na posição de 0° de esquadria. Desaperte o punho de fixação do ângulo em bisel (19) pressionando-o para baixo (Fig. A2).
- Rode a cabeça da serra para a direita, de forma a assegurar que esteja totalmente vertical e aperte o punho de fixação do ângulo em bisel (19).
- Coloque um esquadro (53) na mesa e encoste-o à lâmina (45) (fig. J1).
Não toque nas pontas dos dentes da lâmina com o esquadro.
- Para ajustar, proceda da seguinte forma: Desaperte o punho de fixação do ângulo em bisel (19) (fig. A2).
- Utilizando uma chave Allen, ajuste o parafuso (55) tal como pretendido (fig. J2).
- Verifique se o indicador do ângulo em bisel (56) indica 0° na escala (20) (fig. J3).
- Se tal não se verificar, desaperte os quatro parafusos (57) que fixam a escala (20) e mova-a até alinhar a posição 0° e aperte os quatro parafusos.
Verificar e ajustar o ângulo de corte em bisel (fig. J3, K1 & K2).
Esta serra possui um punho com extremidade recartilhada de afinação do ângulo de corte em bisel (58) que permite a posição de inclinação da serra entre 45° e 48°, conforme o pretendido (fig. K1).
- Fora = 48°, Dentro = 45°. - Empurre para dentro o punho de ajustamento 45°/48° (58). - Pressione para baixo o punho de fixação do ângulo de bisel (19). - Movimente a cabeça da serra para o ângulo máximo em bisel à esquerda. - Certifique-se de que o ângulo é exatamente de 45° utilizando um transferidor (fig. K2). - Se for necessário proceder a alguma afinação, rode o parafuso de ajustamento do ângulo em bisel (59) conforme for necessário (fig. J3).
Enquanto procede a esta afinação, é aconselhável segurar a cabeça da serra. Isso torna mais fácil rodar o parafuso de afinação.
Modo de emprego
- Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.
- Certifique-se de que o material a serrar está bem fixo no devido lugar.
- Aplique apenas uma pressão suave sobre a ferramenta e não exerça pressão lateral sobre a lâmina da serra. Evite sobrecarga.
Antes da operação:
- Instale a lâmina correta. Não use lâminas demasiado gastas. A velocidade máxima de rotação da ferramenta não deve exceder a indicada na lâmina.
- Não tente cortar peças excessivamente pequenas.
- Deixe a lâmina cortar livremente. Não force.
- Deixe o motor atingir a velocidade total antes de cortar.
- Certifique-se de que todos os botões de fixação e os manípulos dos grampos estão fixados.
Ligar (ON) e desligar (OFF) (fig. L1 & L2)
DW701 - Regulação electrónica de velocidade
Este modelo é ajustado electronicamente para fazer a potência do motor, paragem automática e velocidade variável. A velocidade é infinitamente variável entre 2.500 a 5.000 rpm, através da utilização de um indicador electrónico de velocidade (60) para resultados uniformes de corte em todos os tipos de madeira, plásticos e alumínio.
- Rode o controlo para o nível desejado. A regulação requerida é apenas uma questão de experiência.
1 = 2.500rpm 2 = 3.100rpm 3 = 3.800rpm 4 = 4.400rpm 5 = 5.000rpm
DW701/DW707
- Para ligar a serra, pressione o interruptor (1) ao mesmo tempo que aperta a alavanca conjunta de libertação da casa e do resguardo inferior, tal como é mostrado na figura L2.
- Para desligar a serra, solte o interruptor.
- Não existe dispositivo para prender o interruptor na posição LIGADO.
Qualidade do corte
A regularidade de qualquer corte depende de uma quantidade de fatores, p.e. o material a cortar. Quando se precisar de cortes perfeitos para molduras e outros trabalhos de precisão, uma lâmina (de 60 dentes de pastilha) e um corte suave e uniforme produzem os resultados desejados.
Certifique-se de que o material não se desloca durante o corte; fixe-o bem no seu lugar. Espere sempre que a lâmina pare, antes de levantar o braço da serra. Se se formarem pequenos fragmentos de madeira na traseira da peça a trabalhar, cole um pedaço de fita cola na madeira onde o corte vai sair. Serre através da fita cola e retire-a cuidadosamente.
Regular o corte em esquadria (fig. A1)
O braço do corte em esquadria pode ser pré-ajustado a 0° , 15° , 22,5° , 30° , 31,6° e 45° , para a esquerda ou para a direita. É também possível regular o ângulo de esquadria para 48° .
- Desaperte o botão de fixação do ângulo de esquadria (12) e levante a alavanca de batente positivo (11) para soltar o braço de corte em esquadria.
- Mova o braço até ao ângulo necessário e prenda-o, utilizando o botão de fixação do ângulo de esquadria (12).
- Alinhe o braço de corte em esquadria (13) tal como é mostrado nas figuras H1 - H3 movendo a margem do braço até à necessária marca na janela:
- à esquerda de 0° : marcas vermelhas
- à direita de 0° : margas pretas
Ao cortar em esquadria, certifique-se de que o excesso não fique apertado entre a lâmina e a guia, ou seja, que o ângulo será superior a 90° para fazer com que o excesso fique na lâmina.
Regular o corte em bisel (fig. K1)
- Regule o punho de ajuste de 45° / 48° (58) para a posição necessária.
- Solte o punho de fixação do ângulo em bisel (19) e incline a cabeça para a esquerda; existem posições marcadas a 0°, 15°, 30°, 33,85° e 45°.
- Segure a peça com firmeza, não a deixando cair.
- Ao mesmo tempo, aperte o punho de fixação do ângulo em bisel (19) de forma segura.
- Solte o botão de fixação do ângulo em esquadria (11) e levante a alavanca de batente positivo (12) (fig. A2).
- Ajuste o travão de esquadria na posição 0° e aperte o botão de fixação do ângulo em esquadria.
- Encoste a madeira a ser cortada à guia.
- Segure o punho da serra (3) e pressione a alavanca de libertação da cabeça (2). Pressione o botão (1) para ligar o motor. É recomendável iniciar o corte perto da guia (fig. M).
- Pressione a peça permitindo à lâmina tocar a peça. Deixe a lâmina tocar livremente. Não force.
- Quando a peça estiver completamente comprimida, empurre-a devagar para completar o corte.
- Após completar o corte, liberte o botão e a alavanca de libertação (2) e coloque a peça na posição superior de descanso.
- Para alguns tipos de perfis de plástico, é aconselhável seguir a sequência na ordem inversa.
- O resguardo inferior foi desenhado para fechar rapidamente quando o interruptor (2) é solto. Se não fechar em 1 segundo, mande verificar a sua serra num agente autorizado DEWALT.
Corte vertical em esquadria (fig. A2 & N)
- Solte o botão de fixação do ângulo de corte em esquadria (12) e levante a alavanca de batente positivo (11) (fig. A2).
- Mova a cabeça para a esquerda ou para a direita até ao ângulo necessário. Existem posições pré-reguladas a 15°, 22,5°, 30° e 45° (fig. N).
- Se pretender um ângulo intermédio ou 48°, segure firmemente a cabeça e trave-a apertando o botão de fixação do ângulo de corte em esquadria.
- Verifique sempre se o botão de fixação do ângulo de corte em esquadria está bem apertado antes de cortar.
- Proceda como para "Corte transversal".
Quando efetuar um corte em esquadria na extremidade de uma peça de madeira com uma parte pequena a ser cortada, posicione a madeira de forma a que o corte seja no lado da lâmina com o maior ângulo em relação ao apoio: esquadria à esquerda, corte à direita; esquadria à direita, corte à esquerda.
Corte em bisel (fig. A2, K1 & O)
Os ângulos de bisel podem ser regulados de 0° a 48° para a esquerda. Ângulos de bisel até 45° podem ser cortados com o braço de esquadria entre zero e um maior de 45° de posição de esquadria, para a direita ou para a esquerda.
- Solte o punho de fixação do ângulo em bisel (19) e regule o bisel como desejar (fig. A2).
- Utilize o punho de regulação de 45° / 48° (58) se necessário (fig. K1).
- Aperte firmemente o punho de fixação do ângulo em bisel (19) (fig. A2).
- Proceda como para "Corte transversal".
Biselamento composto (fig. P1 & P2)
Este corte é uma combinação de um corte em esquadria e de um corte biselado. Este é o tipo de corte utilizado para fazer molduras ou caixas com lados inclinados, tais como o maior na fig. P1.
Se o ângulo de corte varia de corte para corte, certifique-se de que o punho de fixação do ângulo em bisel e o botão de fixação do ângulo em esquadria estejam apertados com firmeza. Devem ser apertados antes de serem feitas quaisquer modificações no ângulo de corte bisel ou em esquadria.

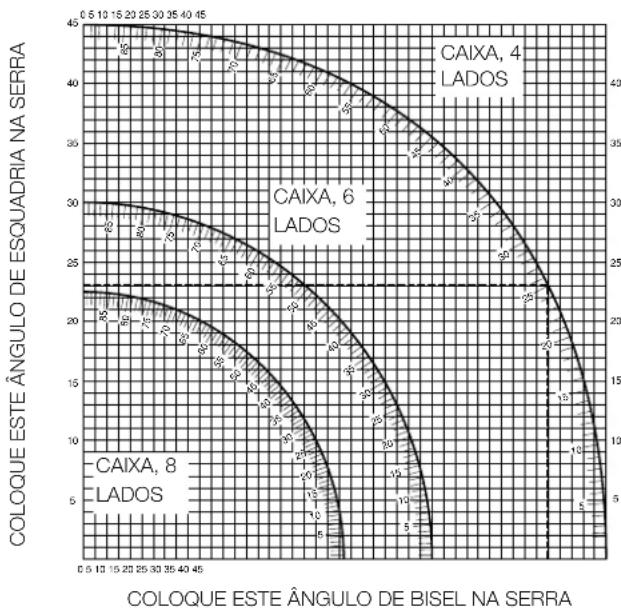

- A tabela abaixo ajudá-lo-á a escolher os ajustamentos apropriados para corte em bisel e em esquadria para cortes normais de esquadria mista. Para utilizar a tabela, selecione o ângulo desejado "A" (fig. P2) do seu projeto e localize-o no arco apropriado da tabela. A partir desse ponto siga a tabela para baixo para encontrar o ângulo de bisel correto para a frente, e para encontrar o ângulo correto de esquadria.
- Regule a sua serra de acordo com os ângulos e faça alguns cortes de teste.
- Pratique a junção dos pedaços cortados.
- Exemplo: Para fazer uma caixa de 4 lados com ângulos exteriores de 30° (ângulo "A", fig. P2), utilize o arco superior direito. Encontre 30° na escala do arco.
- Siga a linha horizontal entrecruzada para a direita para obter a regulação do ângulo da esquadria na serra (23°)
- Da mesma forma, siga a linha entrecruzada vertical em direção ao topo ou ao fundo para obter a regulação do ângulo da esquadria na serra (40°)
- Experimente sempre em desperdícios de madeira para verificar as regulações da serra.
Nunca exceda os limites da esquadria composta de 45° de bisel com 45° de esquadria para a esquerda ou para a direita.
Fixação da peça de trabalho (fig. A3)
Utilize sempre um grampo do material quando estiver cortando metais não-ferrosos.
- Na maior parte dos casos, a ação da lâmina é suficiente para segurar o material firmemente contra a guia.
- Se o material tiver tendência para levantar ou afastar-se da guia, utilize de preferência o grampo de fixação do material opcional (28).
Serrar grandes peças (fig. A4)
É aconselhável utilizar o batente de comprimento para peças de pequenas dimensões (32) tanto para serrar objetos semelhantes como pequenas peças de trabalho de dimensões diferentes. O batente de comprimento pode ser utilizado juntamente com um par opcional de trilhos de guia (26).
Serrar peças grandes (fig. A3)
Apoie sempre as peças grandes.
A figura A3 mostra a configuração ideal para serrar peças grandes quando a serra é utilizada em posição livre (todos os itens estão disponíveis em opção). Estes itens (exceto a armação de suporte/conjunto de pés e o grampo de fixação do material) são necessários tanto nos lados de alimentação interior como nos de alimentação exterior:
- Armação de suporte/conjunto de pés (31) (fornecida com instruções de montagem).
- Trilhos de guia (500 ou 1.000 mm) (26).
- Pés de suporte (30), para apoio aos trilhos de guia. Não utilize os pés de suporte para apoiar a máquina. A altura dos pés de suporte é ajustável.
- Placas de apoio do material (27).
- Placa batente da bancada (25) para apoiar os trilhos (inclusive quando trabalhando num banco já existente).
- Grampo de fixação do material (28).
- Batente de inclinação (29).
- Coloque a serra na armação de suporte/conjunto de pés e ajuste os trilhos de guia (26).
- Aparafuse firmemente as placas de apoio do material (27) aos trilhos de guia (26). O grampo de fixação do material (28) funciona como batente de comprimento.
- Instale as placas de batente da bancada (25).
- Instale o batente de inclinação (29) no trilho da parte posterior.
- Utilize o batente de inclinação para fazer o comprimento de peças de média e grande dimensão. Podem ser ajustadas de lado ou serem postas de lado quando não estiverem a ser realizadas.
A mesa com rolos (33) transforma o transporte de peças de madeira largas e longas em algo muito fácil (fig. A5). Pode ser ligada tanto ao lado esquerdo, como ao lado direito da bancada. A mesa com rolos requer a utilização de uma armação de suporte/conjunto de pés opcional (fig. A3).
Monte a mesa com rolos seguindo as instruções fornecidas com a armação de suporte/conjunto de pés.
- Substitua as barras curtas de apoio fornecidas com a armação de suporte pelos trilhos irregulares da mesa que será utilizada.
- Siga todas as instruções fornecidas com a mesa com rolos.
Tungsténio carboneto Aplicação Diâmetro Dentes inclinação (TCT)
Dente negativo Para pranchas de madeira, 216 24 caimento perfis de plástico grosso perfis
Para painéis de grande qualidade 216 48 (corte mais fino), perfis de plástico finos
Inclinação negativa Para plásticos finos perfis 216 60 dentes planos (ex. estores, conduíte de cabos)
Cortando materiais não-ferrosos
Quando se corta materiais não-ferrosos, a boaquina pode ser usada em modo de serra de esquadria. Recomendamos que os cortes em bisel e em meia-esquadria composta não devem ser efectuados em materiais não-ferrosos. A boaquina não deve ser utilizada para cortar materiais ferrosos.
- Utilize sempre um grampo do material quando estiver cortando materiais não-ferrosos. Assegure-se de que a peça de trabalho está seguramente grampeada.
- Utilize somente lâminas de serra que sejam adequadas para cortar materiais não-ferrosos.
- Quando usar lubrificantes, aplique somente cera ou spray de separação. Não use emulsões ou fluidos similares.
- Conecte um interruptor FI ou DI entre a boaquina e a corrente elétrica para evitar riscos residuais causados por lascas de metal.
O interruptor FI deverá estar em conformidade com as seguintes especificações:
voltagem nominal 230 V
corrente nominal 16 A
tempo de reação < 15 ms
corrente de fuga 30mA
O interruptor DI deverá estar em conformidade com as seguintes especificações:
DIN VDE 0661
voltagem taxada 230 V
corrente taxada 16 A
corrente de fundação 30 mA
corte de todos os pólos
monitorização PE
liberação da baixa voltagem
L+N+PE
Para mais informações sobre os acessórios apropriados, consulte o seu Revendedor autorizado.
Transporte (fig. A1 & A2)
- Para transportar a serra, regule as posições do bisel e da esquadria para 0°.
- Pressione a alavanca conjunta de libertação da casa e do resguardo (2) (fig. A1).
- Pressione para baixo a cabeça da serra e pressione o botão de bloqueio em baixo (22) (fig. A2).
- Coloque a lâmina de corte em posição de descanso e pressione o travão do movimento de translação (17).
- Utilize sempre o punho da serra (3) para transportar a serra.
Manutenção
A sua Ferramenta Elétrica DEWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta.
Lubrificação
A sua Ferramenta Elétrica não precisa de lubrificação suplementar.
Limpeza
Mantenha livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio.
Ferramentas indesejadas e o ambiente
Leve a sua ferramenta velha a um Centro de Assistência Técnica DEWALT onde ela será eliminada de um modo seguro para o ambiente.
GARANTIA
30 DIAS DE SATISFAÇÃO COMPLETA
Se não estiver completamente satisfeito com a sua ferramenta DEWALT, contacte um Centro de Assistência Técnica DEWALT. Apresente a sua reclamação, juntamente com a ferramenta completa, bem como a factura de compra e ser-lhe-á apresentada a melhor solução.
- UM ANO DE MANUTENÇÃO GRATUITA
Se necessitar de manutenção para a sua máquina DeWALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica DeWALT. Deve apresentar uma prova da compra.
UM ANO DE GARANTIA
Se o seu produto DeWALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:
- O produto não tenha sido utilizado em condições anormais.
- Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centros de Assistência Técnica DeWALT.
- Se aparece prova da data de compra.
Para a localização do Centro de Assistência Técnica DeWALT mais próximo, queira consultar a parte deTRS do presente manual.
KATKAISU- JA JIIRISAHA DW701/DW707
Onneksi olkoon!
8 Xpnoiopoioite npoatautikya yuaia
Xpmonoeite, enionc, avanveuotke ckaoke yia nV ekTeLeon epyaow nou npEevovkovn iawpueva oomegaia.
9Aap6avETe un'osn ta avwata opia 0pou8ou
15 Anopakpuve ano To mnxavnua Ta kXeia Tou XpnoiopoieY iT npuon Tou
Pniv baIeTe oIeIoupyia To epyaIeio, BebaIomegaite NaVTo OTo ExTe ByaIeI ano auto ta KaeIoi ia Tn puOmuon Tou.
Pip ano tn aeitoupyia:
EykataoTne TynkataaAnn aeia npoviu. Mn xnpouoite UepBoAkaΦaepEvc aeioEc. H eYiTo naxuTa neipotpocn Tou epyaleiou ev npentv u npbaive autn nC aeiaac npoviu. Mn npoanaeite va koyet uenepBoiKa mkpKa omuata. Aphiote Tm aeia va koe i eueuepa.Mn mV EavaykaTe. ApoTe Tov Kivntnpa va qTaoe i n nn np TaXUTnTa Tou npiv ano tvknn. Bεβaωθeite oti oλεc oi aφαλιοπικες λαβες κai oi λαβες συσφιης εieval σφιχές.
Ekvina/2raatma (EK.L1&L2)
