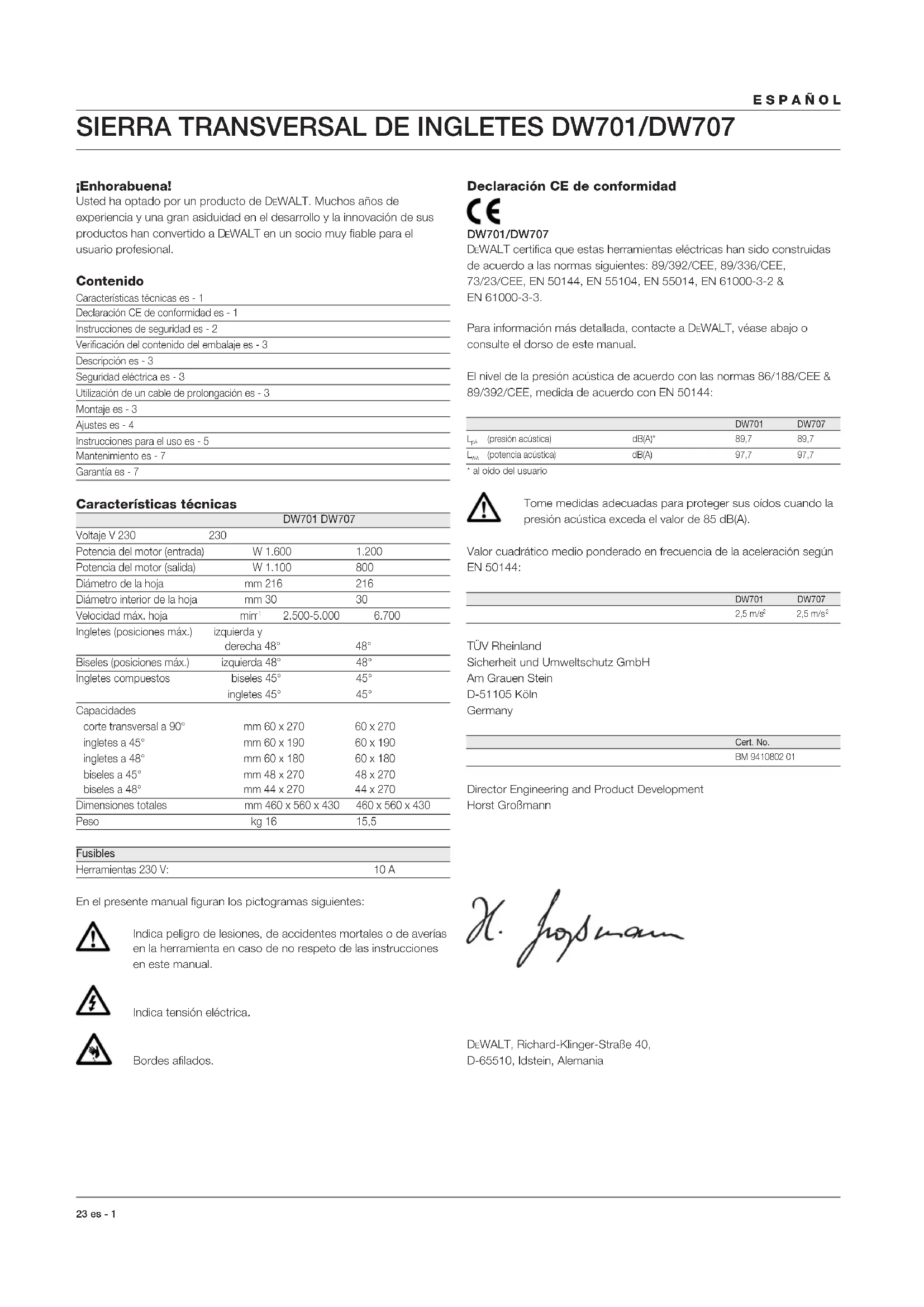

MANUAL DE USUARIO DW707 DEWALT
Usted ha optado por un producto de DeWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido a DeWALT en una marca muy fiable para el usuario profesional.
Contenido
| Caracteristicas técnicas es - 1 |
| Declaración CE de conformidad es - 1 |
| Instrucciones de seguridad es - 2 |
| Verficación del contenido del embalajé es - 3 |
| Descripción es - 3 |
| Seguidad electrónica es - 3 |
| Utilización de un cable de prolongación es - 3 |
| Montaje es - 3 |
| Ajustes es - 4 |
| Instrucciones para el uso es - 5 |
| Mantenimiento es - 7 |
| Garantía es - 7 |
Características técnicas
| DV701 DW707 |
| Voltaje V 230 | 230 | |
| Potencia del motor (entrada) | W 1.600 | 1.200 |
| Potencia del motor (salida) | W 1.100 | 800 |
| Diámetro de la hora | mm 216 | 216 |
| Diámetro interior de la hora | mm 30 | 30 |
| Velocidad max. hora | mir1 | 2.500-5.000 |
| Ingletes (posiciones max.) | izquierda yderecha 48° | 48° |
| Biseles (posiciones max.) | izquierda 48° | 48° |
| Ingletes compuestos | biseles 45° | 45° |
| ingletes 45° | 45° |
| Capacidadescorte transversal a 90° | mm 60 x 270 | 60 x 270 |
| ingletes a 45° | mm 60 x 190 | 60 x 190 |
| ingletes a 48° | mm 60 x 180 | 60 x 180 |
| biseles a 45° | mm 48 x 270 | 48 x 270 |
| biseles a 48° | mm 44 x 270 | 44 x 270 |
| Dimensiones totales | mm 460 x 560 x 430 | 460 x 560 x 430 |
| Peso | kg 16 | 15,5 |
| Fusibles |
| Herramrientas 230 V: | | 10 A |
En el presente manual figuran los siguientes pictogramas:
Indica peligro de lesiones, de accidentes mortales o de averías en la herramienta en caso de no respetar las instrucciones de este manual.
Indica tensión eléctrica.
Bordes afilados.
DW701/DW707
DeWALT certifica que estas herramientas eléctricas han sido construidas de acuerdo con las normas siguientes: 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 y EN 61000-3-3.
Para información más detallada, contacte a DeWALT, véase abajo o consulte el dorso de este manual.
El nivel de la presión acústica de acuerdo con las normas 86/188/CEE y 89/392/CEE, medido de acuerdo con EN 50144:
| | DW701 | DW707 |
| LDA (presión acústica) | dB(A)* | 89,7 | 89,7 |
| LVA (potencia acústica) | dB(A) | 97,7 | 97,7 |
al oído del usuario
Tome medidas adecuadas para proteger sus oídos cuando la presión acústica exceda el valor de 85 dB(A).
Valor cuadrático medio ponderado en frecuencia de la aceleración según EN 50144:
D-65510, Idstein, Alemania
Instrucciones de seguridad
Al utilizar herramientas eléctricas, observe las reglas de seguridad vigentes en su país, a fin de reducir el riesgo de descarga eléctrica, lesiones e incendios. Lea las instrucciones de seguridad siguientes antes de utilizar este producto.
¡Conserve estas instrucciones de seguridad!
Generalidades
1 Mantenga limpia el área de trabajo
Un área o un banco de trabajo en desorden aumenta el riesgo de accidentes.
2 Tenga en cuenta el entorno del área de trabajo
No exponga las herramientas eléctricas a la humedad. Procure que el área de trabajo esté bien iluminada. No utilice herramientas eléctricas cerca de líquidos o gases inflamables.
3 Protéjase contra las descargas eléctricas
Evite el contacto del cuerpo con las superficies conectadas a tierra (p. ej. tuberías, radiadores, cocinas eléctricas y refrigeradores).
Para aplicaciones de uso extremas (por ej. humedad elevada, formación de polvo metálico, etc.), se puede aumentar la seguridad eléctrica mediante la intercalación de un transformador de separación o un interruptor de protección de corriente de defecto (FI).
4 Mantenga alejados a los niños
No permita que otras personas toquen la herramienta o el cable de prolongación. En caso de uso por menores de 16 años, se requiere supervisión.
5 Cables de prolongación para el exterior
Al trabajar, utilice siempre cables de prolongación destinados al uso exterior y marcados en consecuencia para ello.
6 Guarde las herramientas que no utilice
Las herramientas eléctricas que no se utilicen deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños.
7 Vista ropa de trabajo apropiada
No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Para trabajo al exterior, se recomienda llevar guantes de goma y calzado de suela antideslizante. Si tiene el pelo largo, téngalo recogido y cubierto.
8 Lleve gafas de protección
Utilice también una mascarilla si el trabajo ejecutado produce polvo u otras partículas volantes.
9 Respete el nivel máximo de la presión acústica
Tome medidas adecuadas para la protección de los oídos cuando la presión acústica exceda el valor de 85 dB(A).
10 Sujete bien la pieza de trabajo
Utilice abrazaderas o un torno para sujetar la pieza de trabajo.
Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta.
11 No alargue demasiado su radio de acción
Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento.
12 Evite un arranque involuntario
No mantenga el dedo en el interruptor al transportar la herramienta enchufada. Asegúrese de que el interruptor está en posición de parada al enchufar la herramienta.
Mire lo que está haciendo. Use el sentido común. No maneje la herramienta cuando esté cansado.
14 Desenchufe la herramienta
Desconecte la herramienta y espere a que esté completamente parada antes de dejarla sin vigilancia. Desenchufe la herramienta cuando no se utilice y antes de proceder al mantenimiento o sustituir accesorios.
15 Retire las llaves de maniobra
Antes de poner la herramienta en marcha, asegúrese de que las llaves y utensilios de reglaje hayan sido retirados.
16 Utilice la herramienta adecuada
En este manual, se indica para qué uso está destinada la herramienta. No utilice herramientas o dispositivos acoplables de potencia demasiado débil para ejecutar trabajos pesados. La herramienta funcionará mejor y con mayor seguridad al ser utilizada de acuerdo con sus características técnicas.
¡ATENCIÓN! El uso de accesorios o acoplamientos, o el uso de la herramienta misma distintos de los recomendados en este manual de instrucciones, puede dar lugar a lesiones de personas.
17 Cuide el cable de alimentación
No lleve la herramienta por el cable, ni tire del cable para desenchufar la herramienta. Proteja el cable del calor, del aceite y de las aristas vivas.
18 Mantenga las herramientas asiduamente
Mantenga sus herramientas afiladas y limpias para un trabajo mejor y más seguro. Siga las instrucciones para el mantenimiento y la sustitución de accesorios. Verifique los cables de las herramientas con regularidad y, en caso de avería, llévelos a un Centro de Servicio DEWALT para que sean reparados. Inspeccione los cables de prolongación periódicamente y sustitúyalos cuando presenten defectos. Mantenga todos los mandos secos, limpios y libres de aceite y grasa.
19 Comprobar que no haya partes averiadas
Antes de utilizar la herramienta, compruebe que no haya averías, a fin de asegurar que funciona correctamente y sin problemas. Compruebe que no haya desalineación o enganchamiento de piezas en movimiento, ni roturas de piezas, ni accesorios mal montados, ni cualquier otro defecto que pudiera perjudicar al buen funcionamiento de la herramienta. Haga reparar o sustituir los dispositivos de seguridad u otros componentes defectuosos según las instrucciones. No utilice la herramienta cuando el interruptor esté defectuoso. Haga sustituir el interruptor en un Centro de Servicio DeWALT.
20 Haga reparar su herramienta en un Centro de Servicio DeWALT
Esta herramienta eléctrica cumple con las reglas de seguridad en vigor. Para evitar situaciones peligrosas, la reparación de herramientas eléctricas debe ser efectuada únicamente por un técnico competente.
Instrucciones de seguridad adicionales para sierras de ingletes
- Asegúrese de que la hoja gira en la dirección correcta. Mantenga la hoja afilada. No utilice hojas con diámetro mayor o menor que el recomendado. Consulte en las características típicas la potencia nominal de la hoja.
- Asegúrese de que todos los pomos de sujeción y bloqueo están bien apretados antes de realizar cualquier operación.
- Compruebe periódicamente que las ranuras de ventilación del motor están limpias y libres de serrín. Desenchufe la máquina antes de realizar cualquier trabajo de mantenimiento o de cambiar la hoja.
- Antes de usar un accesorio, consulte el Manual de Instrucciones. El uso inadecuado de los accesorios puede producir daños.
- Antes de serrar, espere a que el motor alcance toda su velocidad.
- Antes de soltar el interruptor, saque la hoja del corte practicado.
- No inserte ninguna pieza en el ventilador para sujetar el eje del motor.
- Mantenga las manos alejadas de la hoja cuando la sierra está enchufada.
- No intente cortar piezas demasiado pequeñas.
- No intente parar la máquina insertando una herramienta o similar en la hoja. Podría causar graves daños de forma no intencionada.
- No utilice hojas de sierra agrietadas o dañadas.
- No utilice discos de corte abrasivos.
- No corte metales férricos, metales no férricos ni mampostería.
Riesgos remanentes
A continuación se citan los riesgos inherentes al uso de la sierra de ingletes: A pesar del cumplimiento de las normas de seguridad correspondientes y del uso de dispositivos de seguridad, existen determinados riesgos residuales que no se pueden evitar, tales como:
- Dificultades auditivas.
- Riesgo de accidentes provocados por las partes descubiertas del disco de sierra giratorio. Riesgo de lesiones al cambiar el disco de sierra.
- Riesgo de que los dedos queden atrapados al abrir las carcasas de protección.
- Riesgos para la salud al respirar el polvillo que se desprende al cortar madera, en especial de roble, haya y MDF.
Verificación del contenido del embalaje
El paquete contiene:
1 Máquina parcialmente montada, 1 Llave allen de 4 mm, 1 Llave allen de 6 mm, 1 Hoja de sierra TCT de 216 mm, 2 Tira fondos, 1 Separador de la escuadra de guía (con 2 tornillos), 1 Manual de instrucciones, 1 Dibujo despiece
- Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.
- Tómese el tiempo necesario para leer y comprender este manual antes de usar la herramienta. Saque la sierra de la caja con cuidado.
Descripción (fig. A1 y A2)
La sierra transversal de ingletes DeWALT se ha diseñado para aplicaciones de uso profesional. Esta herramienta de alta precisión se puede ajustar de forma rápida y sencilla para practicar cortes transversales, biseles, ingletes o ingletes compuestos. Colocando la pieza de trabajo sobre un trozo de madera se puede aumentar su capacidad a 300 mm.
A1
1 Interruptor de MARCHA/PARADA 2 Palanca de bloqueo del cabezal 3 Empuñadura de transporte 4 Protector superior fijo 5 Collarín exterior 6 Pasador de la hora 7 Protector de la hoja inferior 8 Separador de la escuadra de guía 9 Mesa fija 10 Ranura de la hoja 11 Palanca del tope de seguridad 12 Pomo de sujeción de ingletes 13 Mesa giratoria/brazo de ingletes 14 Escala de ingletes 15 Escuadra de guía 16 Boquilla superior de extracción de serrín
A2
17 Bloqueo transversal 18 Gancho de bloqueo del cabezal 19 Manivela de bloqueo de biseles 20 Escala de biseles 21 Agujeros para montaje en banco 22 Botón para bajo la hoja 23 Barras transversales 24 Cabezal de la sierra
Accesorios OPCIONALES
A3
25 Placa de los extremos de la mesa 26 Tubos de soporte de la guía
27 Placa de soporte del material 28 Mordaza para el material 29 Tope oscilante 30 Soporte ajustable de 760 mm (altura máx.) 31 Soporte con palas
A4
32 Tope longitudinal para piezas cortas (para uso con tubos de guía [26])
A5
31 Soporte con patas 33 Mesa de rodillos
Seguridad eléctrica
El motor eléctrico ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características.
Sustitución de cable o enchufe
Al sustituir el cable o el enchufe, hágalo con sumo cuidado: un enchufe con conectores de cobre desprotegidos es peligroso si se conecta a una toma de corriente activa.
Utilización de un cable de prolongación
En caso de que sea necesario utilizar un cable de prolongación, debe ser un cable de prolongación aprobado, adecuado para la potencia de esta herramienta (véanse las características técnicas).
La sección mínima del conductor es de 1,5 mm².
Si utiliza un carrete de cable, desenrolle siempre el cable completamente.
Montaje
Antes del montaje, desenchufe siempre la herramienta.
El motor y los protectores van montados sobre la base.
La boquilla (16) del protector superior fijo de la hoja viene montada de fábrica.
- Introduzca la boquilla intermedia de extracción de serrín (34) según se muestra.
- Para ajustar la boquilla inferior de extracción de serrín (35), utilice los tornillos (36).
- Encaje los tubos (37) en las boquillas. El tubo más largo se conecta a la boquilla (16).
- Conecte los tubos al conector de tres vías (38).
- Cuando sea posible, utilice un extractor de aspiración diseñado de acuerdo con las directrices aplicables en relación con la emisión de polvo.
Montaje del separador de la escuadra de guía (fig. A2 y C)
Utilice siempre el separador de ingletes para todo tipo de cortes.
- Presione hacia abajo el cabezal de la sierra (24) para extraer el botón que permite bajar la hoja (22) y levante el cabezal (fig. A2).
- Introduzca los tornillos (40) y arandelas (41) en los agujeros (39), según se muestra, para montar el separador de la escuadra de guía (fig. C).
Mordaza del cable (fig. D)
- Inserte el cable (42) en la mordaza (43), dejando la longitud de cable necesaria para el recorrido del cabezal de la sierra.
Montaje en el banco (fig. E)
La sierra se puede montar sobre una superficie plana y estable. No obstante, la altura recomendada para trabajo es de 700 a 750 mm.
- Inserte los dos tirafondos (45) en los dos agujeros (21). Monte bien la sierra para evitar que se mueva.
Montaje de la hoja de la sierra (fig. A1, F1 y F2)
Los dientes de las hojas están muy afilados y pueden ser peligrosos.
- Apriete el pasador de bloqueo del eje (44) y gire la hoja con la mano hasta que quede bloqueado en su posición. Para evitar que la hoja gire, mantenga presionado el bloqueo del eje (fig. F1).
- Utilizando una llave Allen de 6 mm, suelte el pasador de la hoja (6) girándolo a la derecha. A continuación, extraiga el perno (6), la arandela y el collarín exterior (5) (fig. A1).
- Apriete la palanca combinada del protector inferior y de bloqueo del cabezal (2) para elevar el protector inferior de la hoja (7) y extraer la hoja de la sierra (45) (fig. F2).
- Instale una hoja de sierra nueva (45) en el soporte (46) incluido en el collarín interno (47), y verifique que la parte dentada del borde inferior de la hoja está orientada hacia el separador (en dirección opuesta al operario) (fig. F2).
- Para sustituir el collarín exterior (5), asegúrese de que los topes de posición (48) están correctamente engranados, uno a cada lado del motor.
- Para apretar el perno de la hoja (6), gire hacia la izquierda mientras mantiene sujeto el bloqueo del eje (44) con la otra mano (fig. F1).
No apriete nunca el pasador de bloqueo del eje cuando la hoja está girando.
Ajuste
Antes de realizar los ajustes, desenchufe siempre la herramienta.
La sierra de ingletes dispone de un ajuste preciso de fábrica. No obstante, si debido a la manipulación a que se somete durante el envío o a otra causa, es necesario un reajuste de la sierra, siga los pasos descritos a continuación. Una vez terminado el proceso, los ajustes no deberían sufrir modificaciones.
Ajuste de las barras transversales para una profundidad de corte constante (fig. A2, F1, G1 y G2)
La hoja debe aplicar una profundidad de corte constante en toda la longitud de la mesa y no debe entrar en contacto con la mesa fija en la parte posterior de la ranura o en el frontal del brazo giratorio. Para esto, los brazos transversales deben estar en paralelo con la mesa cuando se practica el corte.
- Presione la palanca combinada del protector inferior y de bloqueo del cabezal (2) (fig. F1).
- Empuje completamente el cabezal de la sierra hasta la posición posterior y mida la altura desde la mesa giratoria (13) hasta la parte inferior del collarín exterior (5) (fig. G1).
- Apriete el símbolo de desbloqueo situado en el bloqueo transversal del cabezal de la sierra (17) (fig. A2).
- Mientras mantiene el cabezal presionado, desplácelo hasta el final del recorrido. Vuelva a medir la altura indicada en la figura G1. Los dos valores deberían ser idénticos.
- Para practicar el ajuste, realice lo siguiente:
- Suelte la tuerca de sujeción (49) de la abrazadera (50) situada debajo de la boquilla superior de extracción de serrín (16) y ajuste los tornillos (51) según necesite, en pequeños incrementos (fig. G2).
- Apriete la tuerca de sujeción (49).
Compruebe siempre que la hoja no entra en contacto con la mesa en la ranura posterior o en el frontal del brazo giratorio, a 90° en la vertical y a 45° en la posición de biseles. No ponga en marcha la sierra hasta hacer esta comprobación.
Comprobación y ajuste de la hoja respecto del separador (fig. A2, H1 - H4)
- Para aflojar el pomo de sujeción de ingletes (12), gírelo hacia la izquierda (fig. H1)
- Manteniéndolos en su posición, bajo el cabezal y el bloqueo utilizando el botón para bajar la hoja (22) (fig. A2).
- Levante la palanca del tope de seguridad (11) y deslice el cerrojo hasta que el tope quede en la posición de ingletes de 0°. No apriete el pomo de sujeción (12) (fig. H1).
- Compruebe que las dos marcas de 0° (52) de la escala (14) están visibles (fig. H2).
- Sitúe una escuadra (53) en la parte izquierda del separador (15) y de la hoja (45) (fig. H3).
No toque la punta de los dientes de la hoja con la escuadra.
Si la hoja de la sierra no está exactamente a 90° del separador: - Afloje los dos tornillos (53) y desplace el conjunto formado por la escala y el cabezal hacia la derecha o hacia la izquierda hasta que la hoja quede a 90° del separador, según lo medido con la escuadra (fig. H4). - Bloquee el pomo de sujeción de ingletes (12) (fig. H1). - Apriete los dos tornillos (53) (fig. H4).
Asegúrese de que el borde posterior de la escala de ingletes está siempre en contacto con los dos topes de posición (54).
Comprobación y ajuste de la hoja respecto de la mesa (fig. A2, J1 - J3)
- Verifique que el cabezal está bloqueado en la posición de ingletes de 0°
- Para aflojar la manivela de bloqueo de biseles (19), presiónela hacia abajo (fig. A2).
- Presione el cabezal de la sierra hacia la derecha para verificar que está completamente en vertical y, a continuación, apriete la manivela (19).
- Sitúe una escuadra (53) en la mesa, con la sección vertical contra la hoja (45) (fig. J1).
No toque la punta de los dientes de la hoja con la escuadra.
- Para practicar el ajuste, realice lo siguiente: Suelte la manivela de bloqueo de biseles (19) (fig. A2).
- Utilice una llave Allen para ajustar el tornillo (55) cuando sea necesario (fig. J2).
- Compruebe que el indicador de biseles (56) apunta al valor 0° en la escala de biseles (20) (fig. J3).
- En caso contrario, afloje los dos tornillos (57), mueva la escala (20) según necesite y apriete los dos tornillos.
Comprobación y ajuste del ángulo de biselado (fig. J3, K1 y K2)
La sierra dispone de una manivela de ajuste del biselado con un extremo moleteado (58), que permite ajustar la posición fija en 45° o 48° en función de lo requerido (fig. K1).
- Exterior = 48° - Interior = 45° Presione hacia adentro la manivela de ajuste de 45° / 48° (58). Presione hacia abajo la manivela de bloqueo de biseles (19).
- Mueva el cabezal de la sierra hacia la izquierda, hasta la posición máxima de biseles.
- Compruebe que el ángulo es exactamente 45° realizando un transporte (fig. K2).
- Si necesita realizar ajustes, gire el tornillo de ajuste del biselado (59) (fig. J3).
Durante esta operación, se recomienda sujetar la cabeza de la sierra. Esto facilita el giro del tornillo de ajuste.
Instrucciones para el uso
- Respete siempre las instrucciones de seguridad y las normas de aplicación.
- Asegúrese de que el material que va a serrar está bien sujeto.
- Aplique únicamente una presión suave en la herramienta y no ejerza presión lateral en la hoja de la sierra.
- Evite la sobrecarga.
Antes del trabajo:
- Instale la hoja de sierra adecuada. No utilice hojas demasiado desgastadas. La velocidad máxima de giro de la herramienta no debe ser superior a la de la hoja de la sierra.
- No intente cortar piezas demasiado pequeñas.
- Deje que la hoja corte libremente. No la fuerce.
- Antes de cortar, permita que el motor alcance su velocidad total.
- Asegúrese de que todos los pomos de sujeción y bloqueos están bien apretados.
Encendido y apagado (fig. L1 y L2)
DW701 - Ajuste del control electrónico de velocidad
Este modelo está equipado con una función electrónica que proporciona mayor potencia al motor, frenado automático y velocidad variable.
La variación de velocidad es infinita entre 2.500 y 5.000 min-1 si utiliza el dial electrónico de control de velocidad (60) para practicar cortes uniformes en todo tipo de madera, plástico y aluminio.
- Gire el dial electrónico de control de velocidad hasta el nivel adecuado. Lograr un ajuste adecuado es, sin embargo, cuestión de experiencia.
1 = 2.500-1 2 = 3.100min-1 3 = 3.800min-1 4 = 4.400min-1 5 = 5.000min-1
DW701/DW707
- Para encender la sierra, presione el interruptor de activación (1), mientras comprime la palanca combinada del protector inferior y debloqueo del cabezal (2), como se indica en la fig. L2.
- Para apagar la herramienta, suelte el interruptor.
- No existe disposición alguna relacionada con el bloqueo de la activación.
Calidad de corte
La uniformidad de un corte depende de distintas variables como, por ejemplo, el material que se corta. Cuando desee obtener cortes de la mayor uniformidad para molduras y otros trabajos de precisión, utilice una hoja bien afilada (de carburo de 60 dientes) y una velocidad de corte uniforme y más lenta.
Asegúrese de que el material no se deslice durante el corte; sujételo bien. Deje siempre que la hoja se detenga por completo antes de levantar el brazo. Si aún quedan pequeñas fibras de madera en la parte posterior de la pieza de trabajo, coloque un trozo de cinta adhesiva en la madera donde va a realizar el corte. Sierra sobre la cinta adhesiva y retírela con cuidado cuando haya terminado.
Ajuste de los ingletes (fig. A1)
El brazo de ingletes puede estar ajustado de forma predeterminada en 0°, 15°, 22.5°, 30°, 31.6° y 45°, a derecha e izquierda. Internacional es posible ajustar el ángulo de ingletes en 48°.
- Afloje el pomo de sujeción de ingletes (12) y levante la palanca del tope de seguridad (11) para sostener el brazo de ingletes.
- Mueva el brazo hasta el ángulo requerido y bloquéelo utilizando el pomo de sujeción de ingletes (12).
- Para alinear el brazo de ingletes (13) según se muestra en la fig. H1 - H3, desplace el borde del brazo hasta la marca adecuada de la escala:
- izquierda de 0°: marcas rojas
- derecha de 0°: marcas negras
Para realizar el corte a inglete, asegúrese de que las resmas cortadas a menor tamaño no quedan prensadas entre la hoja y el separador; es decir, el ángulo de resma debe ser mayor que 90° para evitar que la hoja recoja las resmas.
Ajuste de los biseles (fig. K1)
- Sitúe la manivela de ajuste a 45° / 48° (58) en la posición necesaria.
- Afloje la manivela de bloqueo de biseles (19) e incline el cabezal hacia la izquierda; existen posiciones marcadas en 0°, 15°, 30°, 33,85° y 45°.
- Sujete el cabezal firmemente y no permita que se caiga.
- Mientras sujeta el cabezal, bloquee bien la manivela de bloqueo de biseles (19).
Corte transversal recto vertical (fig. A2 & M)
- Afloje el pomo de sujeción de ingletes (12) y levante la palanca del tope de seguridad (11) (fig. A2).
- Engrane el cierre de ingletes en la posición 0° y apriete el pomo de sujeción de ingletes.
- Coloque la madera que quiere cortar contra el separador.
- Tome el asa de transporte (3) y presione la palanca de bloqueo del cabezal (2) para liberar el cabezal. Para arrancar el motor, presione el interruptor de activación (1). Se recomienda empezar el corte cerca del separador (fig. M). Presione el cabezal y deje que la hoja corte la pieza, sin forzarla.
- Con el cabezal presionado, deslice la sierra lentamente hasta terminar el corte.
- Una vez terminado el corte, suelte el interruptor y la palanca de bloqueo (2) y lleve de nuevo el cabezal hasta la posición superior de reposo.
- Para algunos temas de perfiles de plástico, se recomienda realizar la secuencia en orden inverso.
- El protector inferior de la hoja se ha diseñado para que se cierre rápidamente al soltar la palanca (2). Si no se cierra en 1 segundo, lleve la sierra a un centro de reparación autorizado de DeWALT.
Corte transversal vertical a inglete (fig. A2 & N)
- Afloje el pomo de sujeción de ingletes (12) y levante la palanca del tope de seguridad (11) (fig. A2).
- Mueva el cabezal hacia la derecha o hacia la izquierda hasta el ángulo adecuado. Existen posiciones predefinidas en 15°, 22,5°, 30° y 45° (fig. N).
- Si necesita un ángulo intermedio o un ángulo de 48°, sujete firmemente el cabezal y bloquéelo apretando el pomo de sujeción de ingletes.
- Antes de realizar el corte, verifique siempre que el pomo de sujeción de ingletes está bloqueado correctamente.
- Siga las instrucciones que se dan para "Corte transversal recto vertical".
Al ingletear el extremo de una pieza de madera con un resto (PC) pequeño, coloque la madera de modo que esta quede situada en el lado de la hoja que tiene un ángulo mayor respecto a la guía: inglete izquierdo, resto a la derecha; inglete derecho, resto a la izquierda.
Corte transversal a bisel (fig. A2, K1 & O)
Los ángulos de biselado se pueden ajustar de 0° a 48° a la izquierda. Los biseles de hasta 45° se pueden cortar con el brazo de ingletes ajustado entre cero y una posición máxima de ingletes de 45° a derecha o izquierda.
- Afloje la manivela de bloqueo de biseles (19) y ajuste el bisel como desee (fig. A2).
- Utilice la manivela de ajuste a 45° / 48° (58) en caso necesario (fig. K1).
- Apriete la manivela de bloqueo de biseles (19) (fig. A2).
- Siga las instrucciones que se dan para "Corte transversal recto vertical".
Cortes circulares compuestos (fig. P1 y P2)
Este corte es una combinación de un corte circular y un bisel. Este es el tipo de corte utilizado para realizar marcos y cajas con lados oblicuos, similares a los que se muestran en la fig. P1.
Si el ángulo de corte varía entre los cortes, compruebe que la manivela de bloqueo de biseles y el pomo de sujeción de ingletes estén perfectamente ajustados. Estos deben apretarse tras realizar cambios en los biseles o ingletes.

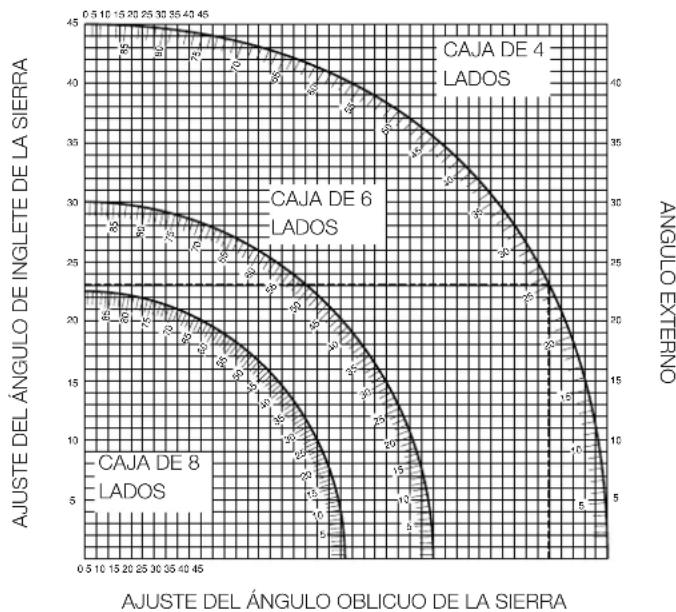

- El diagrama que aparece a continuación le ayudará a seleccionar los ajustes de bisel o inglete adecuados para los cortes a inglete compuestos. Para utilizar este diagrama, seleccione el ángulo "A" (fig. P2) deseado y sitúe dicho ángulo en el arco correspondiente del diagrama. De este punto, siga el diagrama en línea recta hacia abajo hasta encontrar el ángulo de biselado adecuado, y en línea recta transversal hasta el ángulo de inglete correcto.
- Ajuste la sierra en los ángulos definidos y realice varios cortes de prueba.
- Intente montar las piezas cortadas.
- Ejemplo: Para realizar una caja de cuatro lados con 30 ángulos exteriores (ángulo "A", fig. P2), utilice el arco superior derecho. Halle el valor 30 en la escala del arco.
- Siga la línea de intersección horizontal hacia la derecha para obtener el ajuste del ángulo de ingletes en la sierra (23°).
- De la misma forma, siga la línea de intersección vertical hacia la parte inferior o superior para obtener el ajuste del ángulo de biselado en la sierra (40°).
- Para verificar los ajustes de la sierra, realice varios cortes en trozos de madera de desecho.
No exceda los límites del inglete compuesto establecidos en el bisel de 45° con ingletes de 45° a derecha o izquierda.
Sujeción de la pieza a serrar (fig. A3)
Use siempre una mordaza del material cuando corte metales no ferrosos.
- En la mayoría de los casos, la presión de la mano es suficiente para mantener el material a serrar contra la guía.
- Si un determinado material tiene tendencia a separarse de la guía, utilice, preferiblemente, las mordazas diseñadas como accesorio opcional (28).
Serrado de piezas cortas (fig. A4)
Para piezas cortas, tanto piezas sueltas de distinta longitud como piezas serradas en series, se recomienda usar el tope longitudinal (32). Este tope solo se puede usar con un par de tubos de guía opcionales (26).
Serrado de piezas largas (fig. A3)
Utilice siempre un soporte para las piezas largas.
En la figura A3 se muestra la configuración ideal para serrar piezas largas si la sierra se utiliza sin soportes (todos los elementos disponibles como opción). Estos elementos (a excepción del soporte con patas y la mordaza para material) son necesarios en los dispositivos de introducción y calidad de la madera serrada:
- Soporte con patas (31) (suministrado con instrucciones de montaje). - Tubos de guía (500 o 1.000 mm) (26).
- Soportes (30) para los tubos de guía. No utilice los soportes con la máquina. La altura del soporte es ajustable.
- Placas de soporte del material (27).
- Placa del extremo de la mesa (25) para el soporte de los tubos (también cuando se trabaja sobre un banco).
- Mordaza para material (28).
- Tope oscilante (29).
- Coloque la sierra en el soporte con patas e instale los tubos de guía.
- Atornille bien las placas de soporte del material (27) a los tubos de guía (26). A continuación, la mordaza para material (28) funciona como tope longitudinal.
- Instale las placas del extremo de la mesa (25).
- Instale el tope oscilante (29) en el tubo posterior.
- Utilice el tope oscilante (29) para ajustar la longitud de piezas medianas o largas. Puede realizar un ajuste lateral o dejarlo suelto cuando no se usa.
Uso de la mesa de rodillos (fig. A3 & A5)
La mesa de rodillos (33) facilita la manipulación de piezas de madera anchas y largas (fig. A5). Se puede conectar a la izquierda o a la derecha de la sierra y requiere el empleo del soporte opcional con patas (fig. A3).
Para montar la mesa, siga las instrucciones suministradas con el soporte con patas.
- Inserte las barras de soporte pequeñas suministradas con el soporte con patas (en el lado en que vaya a utilizar la mesa de rodillos) por los tubos de forma irregular de la mesa.
- Siga las instrucciones suministradas con la mesa de rodillos.
Hojas de sierra recomendadas
Hoja de carburo de tungsteno Aplicación Diámetro Dientes con inclinación (TCT)
Inclinación negativa Para maderas, paneles 216 24
perfiles de plástico gruesos
Paneles de alta calidad 216 48
(corte fino), perfiles de
plásticos finos
Inclinación negativa para perfiles de plástico 216 60
con parte superior plana finos (marcos de ventanas,
conductos para cables, etc.)
Cuando se cortan metales no ferrosos, la máquina debe usarse únicamente en el modo de ingletes. Recomendamos que no se efectúen cortes biselados y de ingletes compuestos en metales no ferrosos. La máquina no debe usarse para cortar metales ferrosos.
- Asegúrese de que el material sea alimentado correctamente.
- Utilice únicamente cuchillas de sierra aptas para metales no ferrosos.
- Cuando use lubricantes, aplique únicamente cera o un pulverizador de separación. No use emulsiones o fluidos similares.
- Conecte un interruptor FI o DI entre la máquina y la red para evitar riesgos residuales causados por virutas metálicas.
El interruptor FI debe cumplir las siguientes especificaciones:
voltaje de régimen 230 V
amperaje de fusión 30 mA
El interruptor DI debe cumplir las especificaciones americanas:
DIN VDE 0661
amperaje de fusión 30 mA
desconexión de todos los polos L+N+PE
monitoración de PE
desconexión con voltaje mínimo
Consulte a su proveedor si desea información más detallada sobre los accesos apropiados.
Transporte (fig. A1 y A2)
- Para transportar la sierra, ajuste las posiciones de biseles e ingletes en 0°.
- Apriete la palanca combinada del protector inferior y de bloqueo del cabezal (2) (fig. A1).
- Baje el cabezal y presione el botón de bloqueo (22) (fig. A2).
- Ponga la hoja de la sierra en la posición de reposo y presione el bloqueo transversal (17).
- Para transportar la sierra, utilice siempre el asa de transporte (3).
Mantenimiento
Su herramienta eléctrica DeWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende de la buena calidad de la herramienta y de una limpieza frecuente.
Lubricación
Su herramienta eléctrica no requiere lubricación adicional.
Limpieza
Evite que se obturen las ranuras de ventilación y limpie el exterior con regularidad utilizando un paño suave.
Herramientas desechadas y el medio ambiente
Lleve la herramienta vieja a un Centro de Servicio DeWALT, donde será eliminada sin efectos perjudiciales para el medio ambiente.
GARANTÍA
30 DÍAS DE SATISFACCIÓN COMPLETA
Si no queda totalmente satisfecho con su herramienta DeWALT, contacte con su Centro de Servicio DeWALT. Presente su reclamación, juntamente con la máquina completa, así como la factura de compra y le será presentada la mayor solución.
- UN AÑO DE SERVICIO GRATUITO
Si necesita mantenimiento o servicios técnicos para su herramienta DEWALT en los 12 meses siguientes a la compra, podrá obtenerlos gratuitamente en un Centro de Servicio DEWALT. Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluyen los accesorios.
UN AÑO DE GARANTÍA
Si su producto DeWALT presenta algún defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustitución gratuita de todas las piezas defectuosas siempre y cuando:
- El producto no haya sido utilizado inadecuadamente.
- No se haya intentado su reparación por parte de una persona no autorizada.
- Se presente la prueba de compra.
Para la localización del Centro de Servicio DeWALT más cercano, consulte el dorso de este manual.
¡Felicitaciones!
Modo de empleo pt-5
Mantenimiento pt-7
Garantía pt-7
Datos técnicos
1 Mantenga el área de trabajo ordenada
Las piezas y áreas de trabajo desordenadas pueden provocar lesiones.
2 Cuide el ambiente del área de trabajo
Utilice también una mascarilla en caso de que los trabajos produzcan polvo.
En caso de usar una bobina, desenrolle el cable por completo.
Montaje
Corte seccionado vertical recto (fig. A2 y M)
Gama de láminas recomendadas
