DW707 - Sag DEWALT - Gratis bruksanvisning og manual

Produkttype	Gjæringssag
Merke	DeWALT
Modell	DW707
Mål (L x B x H)	460 x 560 x 430 mm
Vekt	15,5 kg
Spenning	230 V
Opptatt effekt	1200 W
Avgitt effekt	800 W
Bladdiameter	216 mm
Boring	30 mm
Maksimal rotasjonshastighet	6700 o/min
Skjærekapasitet ved 90°	60 x 270 mm
Skjærekapasitet ved gjæring 45°	60 x 190 mm
Skjærekapasitet ved gjæring 48°	60 x 180 mm
Skjærekapasitet ved fas 45°	48 x 270 mm
Skjærekapasitet ved fas 48°	44 x 270 mm
Gjæringsområde (maks.)	48° venstre og høyre
Fasområde (maks.)	48° venstre
Anbefalt sikring	10 A
Sikkerhet	Nedre beskyttelsesdeksel, hodets låsing, nødstopp, bladlåseanordning
Vedlikehold	Regelmessig rengjøring av ventilasjonsspor, ingen smøring nødvendig
Garanti	1 år (deler og arbeid)

Ofte stilte spørsmål - DW707 DEWALT

Hvordan bytte blad på DW707 sagen?

Koble fra verktøyet. Trykk inn rotasjonslåsen (44) og drei bladet manuelt til det klikker på plass. Løsne bladbolten (6) med klokken med en 6 mm unbrakonøkkel, fjern skiven og den ytre flensen. Løft det nedre beskyttelsesdekselet med spaken (2) og fjern det gamle bladet. Monter det nye bladet med tennene vendt mot bakre anslag. Sett tilbake den ytre flensen og stram bolten mot klokken. Kontroller at låsen er i inngrep.

Hvilke tilbehør er tilgjengelig for DW707?

Valgfritt tilbehør inkluderer: bordendestykke (25), føringsskinner (26), materialstøtteplate (27), skrustikke for arbeidsstykke (28), svingbar anslag (29), justerbar støtte (30), benstøtte (31), lengdestopp for korte arbeidsstykker (32) og rullebord (33).

Hva er maksimal bladhastighet og hvordan justerer man den på modell DW701?

Maksimal hastighet er 6700 o/min for DW707 (fast). For DW701 er hastigheten variabel fra 2500 til 5000 o/min via en elektronisk reguleringsknott (60). Bruk posisjon 1 til 5 for å velge ønsket hastighet.

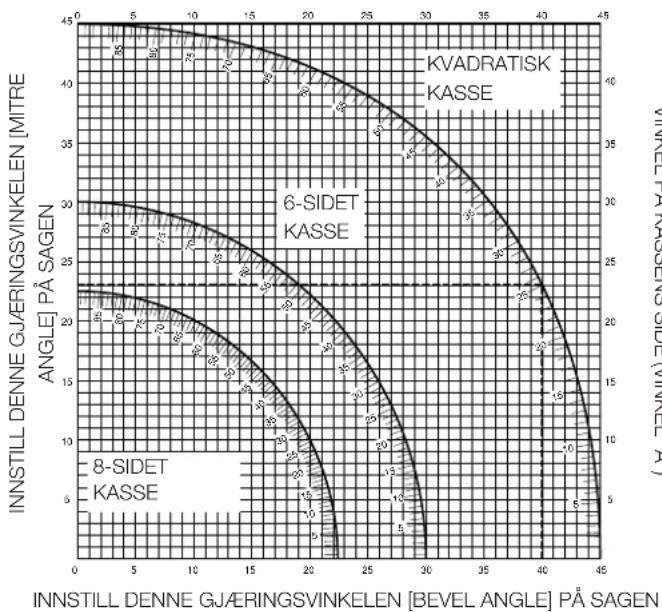

Hvordan utføre et sammensatt gjæringssnitt?

Still inn gjæringsvinkelen ved hjelp av låseknotten (12) og den positive stoppspaken (11). Still inn fasvinkelen med håndtaket (19) og 45°/48° justeringshåndtaket (58). Kontroller at begge er riktig strammet før du skjærer. Se diagrammet i brukermanualen for å finne riktige vinkler for prosjektet ditt.

Hvordan justere bladet slik at det er vinkelrett på anslaget?

Sett gjæringsarmen på 0° og senk hodet. Kontroller med en vinkelhake mellom bladet og anslaget. Om nødvendig, løsne de to skruene (53) og flytt skala/hodeenheten til du oppnår en 90° vinkel. Stram skruene og gjæringslåseknotten (12) igjen.

Hva er de viktigste sikkerhetstiltakene?

Bruk vernebriller og støvmaske. Hold hendene unna bladet. Bruk en spennanordning for arbeidsstykket. Kontroller at bladet roterer i riktig retning og er godt slipet. Koble fra verktøyet før vedlikehold eller bytte av tilbehør. Ikke skjær i jernholdige metaller.

Hvordan rengjøre og vedlikeholde sagen?

Rengjør regelmessig ventilasjonssporene med en myk klut for å unngå overoppheting. Ingen ekstra smøring er nødvendig. Kontroller jevnlig tilstanden til strømledningen og få den erstattet av en autorisert DeWALT-service hvis den er skadet.

Hva er maksimal skjærekapasitet for DW707?

Ved tverrsnitt 90°: 60 x 270 mm. Ved gjæring 45°: 60 x 190 mm. Ved fas 45°: 48 x 270 mm. Kapasiteten kan økes til 300 mm ved å plassere arbeidsstykket på et trestykke.

Hva gjør jeg ved feilfunksjon eller behov for reparasjon?

Henvis til et autorisert DeWALT servicesenter. 1-årsgarantien dekker deler og arbeid ved fremvisning av kjøpsbevis. Ikke prøv å reparere interne komponenter selv.

Hvordan transportere sagen sikkert?

Sett fas- og gjæringsposisjonene på 0°. Senk hodet og lås det med den nedre låseknotten (22). Trykk inn tverrlåsen (17). Bruk bærehåndtaket (3) for å flytte sagen. Kontroller at den er stabil og at bladet er beskyttet.

BRUKSANVISNING DW707 DEWALT

Beskrivelse (fig. A1 & A2)

17 Sperre for sagbladets lengdebevegelse 18 Krok for saghodet 19 Gjæringsvinkel 20 Vinkelskala 21 Huller for montering av sagen på benk 22 Transportsperre 23 Styrestenger 24 Saghode

Ekstrautstyr

A3

25 Endestykke 26 Støttestaver

27 Emnestøtte 28 Klemme for emne 29 Svingbart emnestopp 30 Justerbart stativ 760 mm (maks. høyde) 31 Støtteben

A4

32 Lengdestopp for små arbeidsemner (kan kun brukes sammen med støttestavene [26])

A5

31 Støtteben 33 Rullebord

El-sikkerhet

Elmotoren er kun beregnet for en spenning. Kontroller,

at klemmen er lang nok, slik at saghodet kan beveges fritt.

Sagen kan plasseres på alle plane og stabile underlag. Men det er best å

• Sett de to låseskruene (45) i de to hullene (21).
• Saven skal stå stabilt, så den ikke flytter seg.

Montering av sagbladet (fig. A1, F1 & F2)

• Kontroller at saghodet er låst fast i gjæringsstilling 0° .
• Løsne gjæringslåsen (19) ved å trykke den ned (fig. A2). Press saghodet til høyre for å sikre at det er helt loddrett, og stram gjæringslåsen (19) igjen.
• Legg en vinkel (53) på bordet og mot sagbladet (45) (fig. J1).

Rør ved tennenes spisser på bladet med vinkelen.

• Still inn på følgende måte:
• Løsne gjæringslåsen (19) (fig. A2).
• Juster skruen (55) med en unbrakonøkkel etter behov (fig. J2).
• Kontroller at markøren (56) peker på 0° på vinkelskalaen (20) (fig. J3). Hvis ikke, løsnes de to skruene (57) og skalaen (20) flyttes etter behov. Stram de to skruene.

Starte og stoppe (fig. L1 & L2)

Følgende symboler brukes i denne instruksjonsboken:

Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke følges.

Betegner risiko for elektrisk støt.

Skarpe kanter.

CE-sikkerhetserklæring

DW701/DW707

DeWALT erklærer at disse elektroverktøyene er konstruert i henhold til: 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Lydnivået er i overensstemmelse med 86/188/EEC og 89/392/EEC, målt i henhold til EN 50144;

		DW701	DW707
LpA (lydnivá)	dB(A)*	89,7	89,7
LpA (akustisk effekt)	dB(A)	97,7	97,7

*ved brukerens øre

Bruk egnet verneutstyr for å beskytte hørselen dersom lydnivået overskrider 85 dB(A).

Den veide geometriske middelverdien av akselerasjonsfrekvensen i følge EN 50144:

	DW701	DW707
	2.5 m/s²	2.5 m/s²

TÜV Rheinland

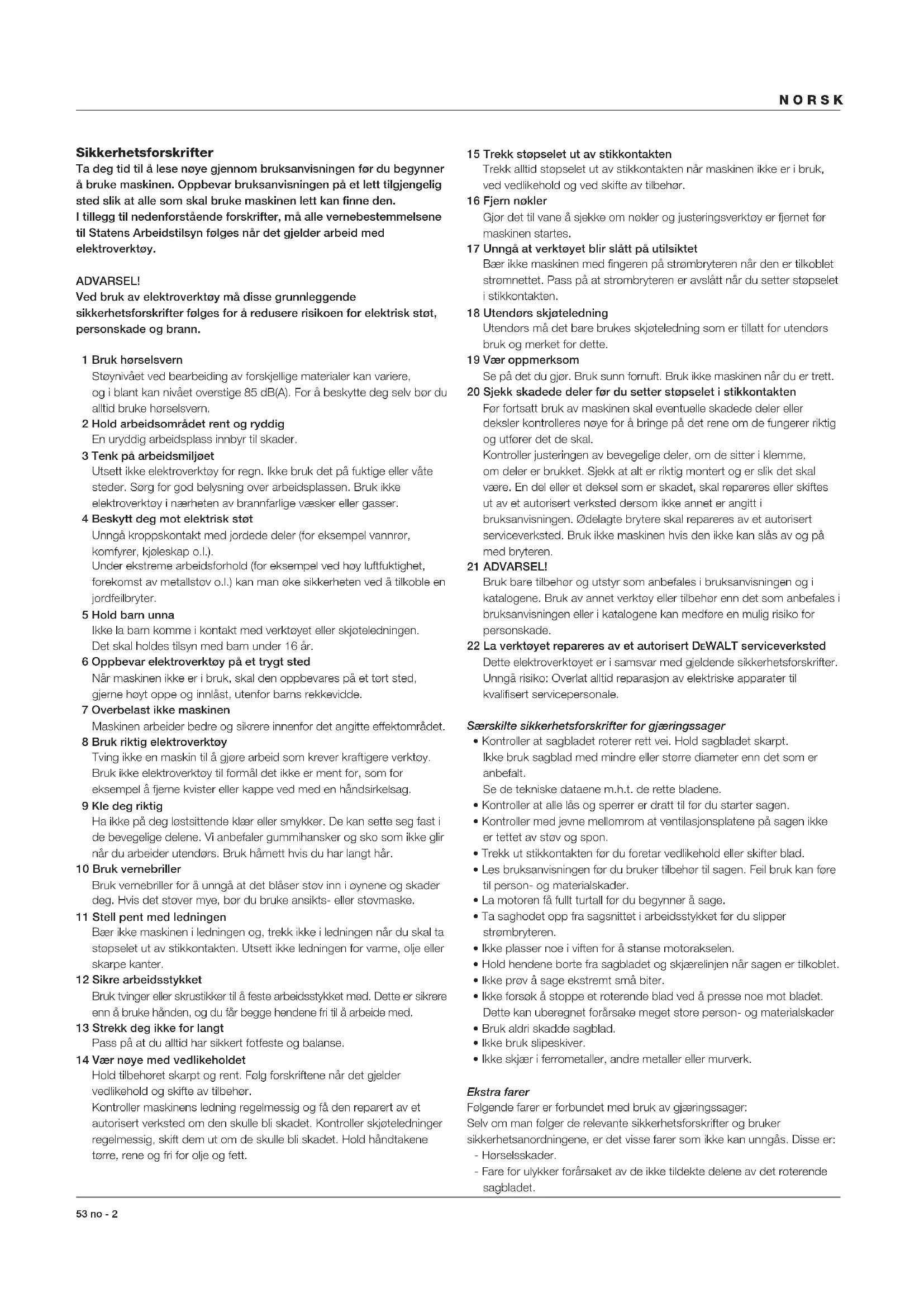

Sikkerhetsforskrifter

Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke maskinen. Oppbevar bruksanvisningen på et lett tilgjengelig sted slik at alle som skal bruke maskinen lett kan finne den.

I tillegg til nedenforstående forskrifter, må alle vernebestemmelsene til Statens Arbeidstilsyn følges når det gjelder arbeid med elektroverktøy.

ADVARSEL!

Ved bruk av elektroverktøy må disse grunnleggende sikkerhetsforskriftene følges for å redusere risikoen for elektrisk støt, personskade og brann.

1 Bruk hørselvern

Støynivået ved bearbeiding av forskjellige materialer kan variere, og i blant kan nivået overstige 85 dB(A). For å beskytte deg selv bør du alltid bruke hørselvern.

En uryddig arbeidsplass innbyr til skader.

Unngå kroppskontakt med jordede deler (for eksempel vannrør, komfyrer, kjøleskap o.l.).

Under ekstreme arbeidsforhold (for eksempel ved høy luftfuktighet, forekomst av metallstøv o.l.) kan man øke sikkerheten ved å tilkoble en jordfeilbryter.

5 Hold barn unna

Ikke la barn komme i kontakt med verktøyet eller skjøteledningen. Det skal holdes tilsyn med barn under 16 år.

6 Oppbevar elektroverktøy på et trygt sted

Når maskinen ikke er i bruk, skal den oppbevares på et tørt sted, gjerne høyt oppe og innelåst, utenfor barns rekkevidde.

Maskinen arbeider bedre og sikrere innenfor det angitte effektområdet.

8 Bruk riktig elektroverktøy

Ha ikke på deg løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Vi anbefaler gummihansker og sko som ikke glir når du arbeider utendørs. Bruk hårnett hvis du har langt hår.

10 Bruk vernebriller

Bruk vernebriller for å unngå at det blåser støv inn i øynene og skader deg. Hvis det støver mye, bør du bruke ansikts- eller støvmaske.

12 Sikre arbeidsstykket

Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å arbeide med.

13 Strekk deg ikke for langt

Pass på at du alltid har sikkert fotfeste og balanse.

14 Vær nøye med vedlikeholdet

Hold tilbehøret skarpt og rent. Følg forskriftene når det gjelder vedlikehold og skifte av tilbehør.

Kontroller maskinens ledning regelmessig og få den reparert av et autorisert verksted om den skulle bli skadet. Kontroller skjøteledninger regelmessig, skift dem ut om de skulle bli skadet. Hold håndtakene tørre, rene og fri for olje og fett.

15 Trekk støpselet ut av stikkontakten

Trekk alltid støpselet ut av stikkontakten når maskinen/DDKE er i bruk, ved vedlikehold og ved skifte av tilbehør.

16 Fjern nøkler

Gjør det til vane å sjekke om nøkler og justeringsverktøy er fjernet før maskinen startes.

17 Unngå at verktøyet blir slått på utilsiktet

18 Utendørs skjøteledning

Utendørs må det bare brukes skjøteledning som er tillatt for utendørs bruk og merket for dette.

19 Vær oppmerksom

Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen når du er trett.

20 Sjekk skadede deler før du setter støpselet i stikkontakten

Før fortsatt bruk av maskinen skal eventuelle skadede deler eller deksler kontrolleres nøye for å bringe på det rene om de fungerer riktig og utfører det de skal.

Kontroller justeringen av bevegelige deler, om de sitter i klemme, om deler er brukket. Sjekk at alt er riktig montert og er slik det skal være. En del eller et deksel som er skadet, skal repareres eller skiftes ut av et autorisert verksted dersom ikke annet er angitt i bruksanvisningen. Ødelagte brytere skal repareres av et autorisert serviceverksted. Bruk ikke maskinen hvis den ikke kan slås av og på med bryteren.

21 ADVARSEL!

Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør enn det som anbefales i bruksanvisningen eller i katalogene kan medføre en mulig risiko for personskade.

22 La verktøyet repareres av et autorisert DeWALT serviceverksted

Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale.

Særskilte sikkerhetsforskrifter for gjæringssager

• Kontroller at sagbladet roterer rett vei. Hold sagbladet skarpt. Ikke bruk sagblad med mindre eller større diameter enn det som er anbefalt. Se de tekniske dataene m.h.t. de rette bladene.
• Kontroller at alle lås og sperrer er dratt til før du starter sagen.
• Kontroller med jevne mellomrom at ventilasjonsplatene på sagen ikke er tettet av støv og spon. Trekk ut stikkontakten før du foretar vedlikehold eller skifter blad.
• Les bruksanvisningen før du bruker tilbehør til sagen. Feilbruk kan føre til person- og materialskader. La motoren få fullt turtall før du begynner å sage.
• Ta saghodet opp fra sagsnittet i arbeidsstykket før du slipper strømbryteren.
• Ikke plasser noe i veien for å stanse motorakselen.
• Hold hendene borte fra sagbladet og skjærelinjen når sagen er tilkoblet.
• Ikke prøv å sage ekstremt små biter.
• Ikke forsøk å stoppe et roterende blad ved å presse noe mot bladet. Dette kan uberegnelig forårsake meget store person- og materialskader.
• Bruk aldri skadde sagblad.
• Ikke bruk slipeskiver.
• Ikke skjær i ferrometaller, andre metaller eller murverk.

Ekstra farer

Følgende farer er forbundet med bruk av gjæringssager:

Selv om man følger de relevante sikkerhetsforskriftene og bruker sikkerhetsanordningene, er det visse farer som ikke kan unngås. Disse er:

Hørselsskader. - Fare for ulykker forårsaket av de ikke tildekkede delene av det roterende sagbladet.

• Fare for skader ved skifting av blad. - Fare for klemming av fingre når dekslene åpnes.
• Helseskader som følge av innånding av støv som oppstår ved saging av tre, særlig eik, bjørk og MDF.

Kontroll av pakkens innhold

Pakken inneholder:

1 Delvis sammenstilt maskin

1 umbrakonøkkel 4 mm, 1 umbrakonøkkel 6 mm, 1 216 mm TCT sagblad, 2 låseskruer

1 innlegg til det bakre anlegg (med 2 skruer), 1 instruksjonsbok, 1 splitt

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten. Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk.
• Ta sagen forsiktig ut av innpakningen.

Beskrivelse (fig. A1 & A2)

Din DeWALT kapp- og gjæringssag er utviklet for profesjonell bruk.

Denne finmekaniske maskinen kan lett og raskt brukes til kapping, krenkvinklet kapping, gjæring og dobbelgjæring. Når du plasserer arbeidsstykket på et stykke tre, øker kapasitetene til 300 mm.

A1

1 Strømbryter 2 Sperre for saghodet 3 Bærehåndtak 4 Fast bladeksel 5 Utvendig klemskive 6 Låseskrue for sagbladet 7 Bevegelig bladdeksel 8 Inlegg til det bakre anlegg 9 Fast bord 10 Spor for sagbladet 11 Sperrhake for faste stopp 12 Låseskrue for gjæring 13 Svingbart bord/gjæringsanlegg 14 Gjæringsskala 15 Bakre anlegg 16 Øvre støvutsugingsmunnstykke

A2

17 Lås for saghodets lengdebevegelse 18 Sperre for saghodet 19 Lås for saghodets krenkvinkel 20 Krenkvinkelskala 21 Hull for benkmontering 22 Transport 23 Styrestenger 24 Saghodet

Tilleggsutstyr

A3

25 Endestøtte 26 Føringsstenger 27 Oppleggsstøtte 28 Fastspenningsanlegg for arbeidsstykket 29 Svingbar materialstopp 30 Justerbart stativ 760 mm (maks. høyde) 31 Stativ

A4

32 Lengdestopp for korte arbeidsstykker (kan bare brukes sammen med føringsstengene [26])

A5

31 Stativ 33 Rullebord

Elektrisk sikkerhet

Den elektriske motoren er kun konstruert for en spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet.

Skifting av kabel eller støpsel!

Tenk på sikkerhetsforskriftene ved skifting av kabel eller støpsel.

Trekk alltid ut stikkontakten før montering.

Munnstykket (16) til det faste bladdekselet er montert på fabrikken.

• Monter det midterste støvutsugingsmunnstykket (34) som vist på tegningen. Fest det nedre støvutsugingsmunnstykket (35) med skruene (36).
• Fest slangene (37) til munnstykkene; den lengste slangen til munnstykke (16).
• Tilkoble slangene til 3-veis konnektoren (38).
• Bruk en støvsuger som er utformet i samsvar med gjeldende regler om sponutslipp.

Montering av innlegget til det bakre anlegget (fig. A2 & C)

Bruk alltid gjæringsinnlegget ved alt sagarbeid!

• Trykk saghodet (24) ned for å trekke ut låsbolten (22) og løft saghodet (fig. A2).
• Anbring skruene (40) og tetningsringene (41) i hullene (39) som vist på tegningen, for å montere innlegget. (fig. C).

Sagen kan monteres på et gulv eller annet plant og stabilt underlag. Den anbefalte arbeidshøyden er dog ca. 700 til 750 mm.

Anbring de to låseskruene (45) i de to hullene (21). - Monter alltid sagen godt fast for å hindre at den beveger seg under saging.

Montere sagbladet (fig. A1, F1 & F2)

Tennene på et nytt blad er skarpe og kan være farlige.

Trykk på spindellåsen (44) og drei bladet manuelt inntil du føler at låsen er innkoplet. Hold spindellåsen trykt inn for å hindre at bladet dreier (fig. F1). - Løsne låseskruen (6) ved hjelp av 6 mm umbrakonøkkelen, ved å vri med solen. Fjern låseskruen (6) og tetningsringen og den utvendige klemmeskiven (5) (fig. A1). Trykk på det kombinerte bevegelige bladdekselet og sperre for saghodet (2) for å løfte det bevegelige bladdekselet (7) og fjern sagbladet (45) (fig. F2). - Installer det nye sagbladet (45) på skulderen (46) til den indre klemmeskiven (47) og sørg for at tennene på bladets underside peker mot det bakre anlegget (bort fra operatøren) (fig. F2). - Erstatt den utvendige klemmeskiven (5), og sørg for at de to festepunktene (48) anbringes på korrekt måte, en på hver side av motoren. Trekk til låseskruen (6) ved å vri mot urviseren, mens du holder spindellåsen (44) inntrykt med den andre hånden (fig. F1).

Trykk aldri ned låsepinnen for spindelen mens sagbladet går rundt.

Justering

Trekk alltid ut stikkontakten før du foretar justering.

Gjæringssagen er ferdig justert fra fabrikken. Om den til tross for dette skulle behøves å justeres p.g.a. forandringer under f.eks. transporten, så følg nedenfor stående instruksjoner. Når justeringer er gjort, beholder sagen disse.

Justering av styrestenger for konstant sagedybde (fig. A2, F1, G1 & G2)

Bladet skal rotere ved konstant sagedybde over det faste bordets fulle lengde og skal ikke berøre det faste bordet ved slutten av sagsporet eller ved gjæringsarmens forside. For å oppnå dette, må styrestengene være absolutt parallelt innstilt på bordet når saghodet er i laveste stilling.

• Trykk på det kombinerte bevegelige bladdekselet og sperre for saghodet (2) (fig. F1).
• Press ned saghodet helt i den bakre posisjonen og mål høyden mellom det bevegelige bordet (13) til undersiden av den utvendige klemmeskiven (5) (fig. G1).
• Løsne låsen for saghodets lengdebevegelse (17) (fig. A2).
• Hold saghodet fullstendig nedtrykt og dra det ut.
• Mål på nytt høyden som er angitt i figur G1. De to måleresultatene skal stemme overens. Følgende fremgangsmåte brukes ved justering:
• Løsne låsemutteren (49) i festet (50) under det øvre støvutsugingsmunnstykket (16) og juster skruen (51) som ønsket, i små trinn (fig. G2).
• Trekk til låsemutteren (49) igjen.

Sjekk alltid at bladet berører bordet ved slutten av sagsporet eller forsiden av den svingbare armen, hverken i 90° vertikal eller 45° vinkel. Ikke slå PÅ før du har sjekket dette!

Kontroll og justering av sagbladet i forhold til det bakre anlegget (fig. A2, H1 - H4)

• Løsne låseskruen for gjæring (12) ved å vri den mot urviseren (fig. H1)
• Trykk ned saghodet og lås det i denne posisjonen ved hjelp av transportlåsen (22) (fig. A2).
• Løft sperrhaken for faste stopp (11) og sving hodet inntil stoppen lokaliserer den i 0° gjæringsposisjon. Ikke trekk til låseskruen (12) (fig. H1).
• Sjekk at de to 0° markeringene (52) på skalaen (14) er nøyaktig synlige (fig. H2).
• Legg en vinkelhake (53) mot det bakre anlegget (15) på venstre side og mot sagbladet (45) (fig. H3).

Vinkelhaken skal ikke berøre spissen av tennene på sagbladet.

Om ikke sagbladet er eksakt 90° i forhold til det bakre anlegget:

• Løsne de to skruene (53) og vri skala/hodet til høyre eller venstre, til sagbladet er i 90° i forhold til det bakre anlegget, som målt med vinkelhaken (fig. H4).
• Trekk til låseskruen for gjæring (12) (fig. H1). Trekk til de to skruene (53) (fig. H4).

Kontroller at den bakre kanten på gjæringsskalaen berører de to festepunktene (54) hele tiden.

Kontroll og justering av sagbladet i forhold til sagbordet (fig. A2, J1 - J3)

• Kontroller at saghodet er fastlåst i 0° gjæringsposisjon.
• Løsne på låsen for saghodets vinkel (19) ved å presse den ned (fig. A2).
• Press saghodet til høyre inntil det er helt vertikalt og lås fast med låsen for saghodets krenkvinkel (19).
• Plasser en vinkelhake (53) på bordet og langs med sagbladet (45) (fig. J1).

Vinkelhaken skal så vidt berøre spissen av tennene på sagbladet.

• Følgende framgangsmåte brukes ved justering:
• Løsne låsen for saghodets krenkvinkel (19) (fig. A2).
• Juster skruen (55) som ønsket, ved hjelp av en umbrakonøkkel (fig. J2).
• Kontroller at vinkelindikatoren (56) peker på 0° på vinkelskalaen (20) (fig. J3). Hvis ikke, løsne de to skruene (57), vri skalaen (20) som ønsket og trekk til de to skruene.

Kontroll og justering av krenkvinkelen (fig. J3, K1 & K2)

Sagen har et system for vinkelinnstilling, med riflet ende, (58) som gjør det mulig å fiksere innstillingen ved 45° eller 48° (fig. K1).

-Ut=48°

• n = 45°

Trykk inn 45° / 48° justeringshendelen (58). Trykkasen for saghodets krenkvinkel (19) ned. Vri saghodet til venstre så mye som det går. - Kontroller med en vinkelhake at vinkelen er eksakt 45° (fig. K2). - Dersom det er nødvendig med justering, vri på justeringsskruen (59) som ønsket (fig. J3).

Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter. Sørg for at materialet som skal sages, er spent fast. - Bruk bare et forsiktig trykk på verktøyet og trykk ikke sidelengs på bladet. - Unngå overbelastning.

Før maskinen tas i bruk:

• Monter riktig sagblad. Ikke bruk sagblad som er utslitt. Sagbladet må være konstruert for en omdreiningshastighet som er større enn eller lik maksimal omdreiningshastighet for sagen.
• Ikke forsøk å skjære svært små arbeidsstykker.
• La bladet arbeide uten å tvinge arbeidsstykket inn mot sagbladet. La motoren nå normal hastighet før du begynner å skjære.
• Kontroller at alle låseskruer og låsehåndtak er trukket til.

Skru PÅ og AV (fig. L1 & L2)

DW701 - Innstilling av den elektroniske turtallsregulatoren

Denne modellen har en elektronikk som øker motorstyrken, automatisk brems og variabel hastighet. Hastigheten er endeløst variabel fra 2.500 til 5.000min^-1 ved hjelp av den elektroniske hastighetskontrollen (60) for uniforme sageresultater i alle typer tre, plast og aluminium.

• Innstill den elektroniske turtallsregulatoren på ønsket nivå. Erfaring vil imidlertid vise hva som er riktig innstilling.

1 = 2.500min^-1 2 = 3.100min^-1 3 = 3.800min^-1 4 = 4.400min^-1 5 = 5.000min^-1

DW701/DW707

For å slå PÅ sagen, trykk strømbryteren (1) mens du presser det kombinerte bevegelige bladdekselet og sperren for saghodet (2) som angitt i fig. L2. For å slå AV redskapet, frakoble strømbryteren. Det er ikke mulig å låse strømbryteren i PÅ-stillingen.

Snittkvalitet

Snittkvaliteten avhenger av flere faktorer, blant annet hva slags materiale det skjæres i. Når du trenger høy snittkvalitet på pyntelister eller annet presisjonsarbeid, vil et skarpt, 60-tanns karbidblad og en lav og jevn skjærehastighet gi ønsket resultat.

Pass på at arbeidsstykket ikke flytter seg mens du skjærer. Spenn det godt fast. La alltid sagbladet stoppe helt før du hever betjeningsarmen. Hvis små trefliser fortsatt blir revet ut på baksiden av arbeidsstykket, kan du sette på et stykke maskeringstape der du skjærer i arbeidsstykket. Skjær gjennom tapen, og fjern forsiktig tapen til slutt.

Gjæringsinnstilling (fig. A1)

Gjæringsarmen kan forhåndsinnstilles til 0°, 15°, 22,5°, 30°, 31,6° og 45° til venstre og til høyre. Det er også mulig å sette gjæringsvinkelen til 48°.

• Løsne låseskruen for gjæring (12) og løft sperrhaken for faste stopp (11) for å frigjøre gjæringsarmen. Vri gjæringsarmen i ønsket gjæringsvinkel og lås den ved hjelp av låseskruen (12).
• Innstill gjæringsarmen (13) i henhold til fig. H1 - H3 ved å plassere gjæringsarmens kant langs gjæringsvinkelens markering på skalaen: - til venstre for 0°: røde markeringer
• til høyre for 0°: sorte markeringer

Kontroller ved gjæringssaging at ikke den avkappede biten klemmes mellom bladet og det bakre anlegget, dvs. at kappvinkelen er større enn 90° for å hindre at den avkappede biten skades.

Innstilling av vinkelen (fig. K1)

• Sett 45° / 48° justeringshendelen (58) i ønsket stilling.
• Løsne låsen for saghodets krenkvinkel (19) og legg ned saghodet til venstre; det finnes markeringer for 0°, 15°, 30°, 33,85° og 45°.
• Hold i saghodet og la det ikke falle fritt.
• Mens du holder saghodet, lås låsen for saghodets krenkvinkel (19) ordentlig.

Vertikalrettkapping (fig. A2 & M)

• Løsne låseskruen for gjæring (12) og løft sperrhaken for faste stopp (11) (fig. A2).
• Sett gjæringssperren i 0° posisjon og lås låseskruen for gjæring.
• Legg trematerialet som skal sages mot det bakre anlegget. Ta bærehåndtaket (3) og press inn låsen for saghodet (2) for å slippe saghodet. Trykk inn strømbryteren (1) for å starte motoren. Det anbefales å starte sagsnittet nærmest det bakre anlegget (fig. M).
• Trykk ned saghodet slik at bladet kan sage igjennom arbeidsstykket. La sagbladet gjøre arbeidet. Press ikke for hardt. Når saghodet er helt nedpresset, dra saghodet igjennom arbeidsstykket for å fullføre snittet. Når snittet er gjort, slipp låsen for strømbryteren og sperren for saghodet (2) og gjeninnstill saghodet til dets øvre hvilestilling.

For enkelte typer plastprofiler anbefales det å følge prosedyren i omvendt rekkefølge. - Det bevegelige bladdekselet er konstruert for hurtig å dekke sagbladet når låsen for saghodet (2) slippes. Hvis det ikke dekker etter 1 sekund, kontakt et autorisert D=WALT-reparasjonsverksted.

Vertikal gjæringskapping (fig. A2 & N)

• Løsne låseskruen for gjæring (12) og løft sperrhaken for faste stopp (11) (fig. A2).
• Legg saghodet til venstre eller til høyre i ønsket vinkel. Det er forhåndsinnstilte posisjoner ved 15°, 22,5°, 30° og 45° (fig. N).
• Ønsker du en mellomliggende vinkel eller 48°, hold i saghodet og lås den ved å låse låseskruen for gjæring.
• Kontroller alltid at låseskruen for gjæring er ordentlig låst før du begynner å sage. Fortsett som for kapping i rett vinkel.

Når du gjærsager med liten avskjær, skal arbeidsstykket plasseres slik at avskjæret er på den siden av bladet som har størst vinkel mot føringsstykket. Det vil si at du skjærer av mot høyre ved gjæring av venstre kant og skjærer av mot venstre ved gjæring av høyre kant.

Krenkvinklet kapping (fig. A2, K1 & O)

Krenkvinkler kan innstilles fra 0° til 48° til venstre. Vinkler opp til 45° kan sages med gjæringsarmen i stilling mellom 0° og maks. 45° gjæringsposisjon til høyre eller venstre.

• Løsne låsen for saghodets krenkvinkel (19) og innstill vinkelen etter ønske (fig. A2).
• Bruk 45° / 48° justeringshendelen (58) hvis dette ønskes (fig. K1).
• Lås låsen for saghodets krenkvinkel (19) ordentlig (fig. A2). Fortsett som for kapping i rett vinkel.

Kombinert gjæring (fig. P1 & P2)

Denne skjæringen er en kombinasjon av gjæring og avfasing. Dette er snittet som man bruker for å fremstille rammer eller kasser med skrå sider som vist i fig. P1.

Om vinkelen varierer fra snittet til snittet, kontroller at låsen for saghodets krenkvinkel og låseskruen for gjæringen er låst skikkelig. De skal festes etter hver endring av vinkel eller gjæring.

• Diagrammet nedenfor viser hvordan du skal velge de korrekte krenkvinkel- og gjæringsinnstillingene ved dobbelgjæring. Tabellen leses på følgende måte: Velg en vinkel "A" (fig. P2) på arbeidsstykket og bestem denne vinkelen på den rette buen i tabellen. Fra dette punkt, følg tabellen loddrett ned for å finne den rette krenkvinkelen og vannrett for å finne den rette gjæringsvinkelen.
• Still saghodet etter de bestemte vinklene og gjør noen prøvesnitt.
• Fortsett med å sette sammen de kappede bitene til du behersker teknikken.
• Eksempel: For å gjøre en firesidig kasse med 30° utvendige vinkler (vinkel "A", fig. P2), bruk den øvre høyre buen. Finn 30° på bueskalaen.
• Følg den horisontale skjærelinjen ut til siden for å finne gjæringsvinkelen på sagen (23°)
• Følg på samme måte den vertikale skjærelinjen til over- eller undersiden for å finne krenkvinkelinnstillingen på sagen (40°).
• Sag alltid noen ganger i prøvebiter for å kontrollere om innstillingene på sagen er korrekte.

Man må aldri overskride dobbelgjeringsgrensene på 45° krenkvinkel med 45° venstre eller høyre gjering.

Fastmontering av arbeidsstykket (fig. A3)

Bruk alltid en materialklemme når det snittes i ikke-jernholdige metaller.

I de fleste tilfeller holder det med sagbladets bevegelse for å holde arbeidsstykket på plass mot det bakre anlegget. Hvis arbeidsstykket har en tilbøyelighet til å føres opp med det bakre anlegget, fest arbeidsstykket med den spesielle holderen (28) som finnes som ekstra tilbehør.

Saging av korte arbeidsstykker (fig. A4)

Det anbefales å bruke lengdestoppen for korte arbeidsstykker (32) både for porsjonssaging og for enkelte korte arbeidsstykker av forskjellige lengder. Lengdestoppen kan bare brukes sammen med et par føringsstenger (26) som finnes som ekstra tilbehør.

Saging av lange arbeidsstykker (fig. A3)

Lange arbeidsstykker bør alltid støttes.

Fig. A3 viser den ideelle oppstillingen for saging av lange arbeidsstykker når sagen brukes frittstående (alle deler fås som ekstra tilbehør). Disse delene (unntatt stativet og fastspenningsanlegget) trengs både på innmatings- og på utmatingssiden:

• Stativ (31) (leveres med monteringsveiledning).
• Føringsstenger (500 eller 1.000 mm) (26).
• Stativer (30) for å støtte føringsstengene. Ikke bruk stativene for å støtte maskinen! Stativenes høyde kan justeres.
• Oppleggsstøtter (27).
• Endestøtter (25) for å støtte stengene (også når du arbeider på en eksisterende benk).
• Fastspenningsanlegg (28).
• Svingbar materialstopp (29).
• Plasser sagen på stativet og juster føringsstengene. Fest oppleggsstøttene (27) til føringsstengene (26). Fastspenningsanlegget (28) fungerer nå som lengdestopp.
• Installer endestøttene (25).
• Installer den svingbare materialstoppen (29) til den bakre stangen.
• Bruk den svingbare materialstoppen (29) for å justere lengden på mellomlange og lange arbeidsstykker. Den kan justeres til siden eller svinges bort når den ikke brukes.

Bruk av rullebord (fig. A3 & A5)

Rullebordet (33) letter behandling av store og lange arbeidsstykker (fig. A5).

Bruk av rullebord forutsetter bruk av det valgfrie stativet (fig. A3).

Når man snitter ikke-jernholdige metaller, brukes maskinen kun i gjæringsstilling. Vi anbefaler at skråsnitt og gjæringsvinkelen ikke bør anvendes til ikke-jernholdige metaller. Maskinen må ikke anvendes til jernholdige metaller.

• Bruk alltid en materialklemme når det snittes i ikke-jernholdige metaller. Pass på at arbeidsstykket er klemt fast på en sikker måte.
• Bruk kun sagblader som er egnet for å snitte ikke-jernholdige metaller.
• Anvend kun parafin eller skillespray når det brukes smøremidler. Ikke bruk emulsjon eller lignende væsker.
• Kople sammen en FI- eller EN DI-bryter mellom maskinen og hovedkabelen. Dette gjøres for å unngå at det oppstår rester av metallspon/sløpeavfall.

FI-bryteren bør oppfylle spesifikasjonene som her følger:

merkespenning 230 V

merkestrøm 16 A

reaksjonstid < 15 ms

sikringsstrøm 30 mA

DI-bryteren bør oppfylle spesifikasjonene som her følger:

DIN VDE 0661

merkespenning 230 V

merkestrøm 16 A

sikringsstrøm 30 mA

ferpol utkopler L+N+PE

PE-maler

lavspenningsutgang

Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr.

Transport (fig. A1 & A2)

For å transportere sagen, sett krenkvinkel- og gjæringsposisjon på 0° - Press den kombinerte bevegelse bladdekselet og sperre for saghodet (2) (fig. A1). - Press saghodet ned og press transportlåsen (22) (fig. A2). - Bring sagbladet i hvilestilling og press låsen for saghodets lengdebevegelse (17). - Bruk alltid bærehandtaket (3) for å transportere sagen.

Vedlikehold

Ditt DEWALT-elektronverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet.

Smøring

Ditt elektroverktøy trenger ingen ekstra smøring.

Rengjøring

Hold ventilasjonsspaltene åpne og rengjør elektroverktøyet regelmessig med en myk klut.

Utslitt verktøy og miljøet

Vern naturen. Kast ikke produktet sammen med annet avfall når det er utslitt. Lever det til kildesortering eller til et DeWALT-serviceverksted.

DEWALT service

Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. (Se aktuell prisliste/katalog for ytterligere informasjon eller kontakt med D=WALT).

På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.

GARANTI

30 DAGERS FORNØYD-KUNDEGARANTI

Hvis du ikke er tilfreds med din DeWALT maskin, kan den returneres innen 30 dager til din DeWALT forhandler eller til et DeWALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.

Skulle din DeWALT maskin trenge vedlikehold eller service i de første 12 månedene etter at den ble kjøpt, vil dette bli utført gratis av et autorisert DeWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.

1 ÅRS GARANTI

Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt DeWALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at:

• Maskinen ikke er blitt brukt skjødesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
• Kvittering kan fremlegges.

Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven.

Adresse til nærmeste DeWALT autoriserte serviceverksted finner du i DeWALT katalogen, eller ved å kontakte DeWALT.

Importør i Norge: Black & Decker (Norge) A/S

Gratulerer!

15 Ta ut kontakten fra stikkontakten

17 Unngå utilsiktet tilkobling

Følgende risikoer er forbundet med bruken av gjæringssag:

Trekk alltid ut kontakten før montering.

Montering av innsatsstykket (fig. A2 & C)

Montering av sagblad (fig. A1, F1 & F2)
