BRUKSANVISNING DW707 DEWALT
4 Beskytt deg mot elektrisk stot
Bruk av skjoteledning
Hvis det er nodsvendig a bruke skjoteledning, ma man bruke en godkjent skjoteledning som er egnet til donne maskinens kraftbehov (se tekniske data). Hvis du Bruker en kabeltrommel, bor du alltid vikle kabelen helt av forst.
Montering
Ledningssklemme (fig. D)
- Klem fast motorledningen (42) i klemmen (43). Sorg for tilstrekkelig ledning for saghodets bevegelse.
Montering pa benk (fig. E)
Monter rullebordet i.h.t. veiledningen som leveres med stativet.
- Erstatt de korte støtstenger på stativet med rullebordetss foringsstenger på den side der bordet skal brukes.
Folg bruksanvisingen som leveres med rullebordet.
Anbefalte sagblader
Wolframkarbid Bruk Diameter Antall tenner Spissot (TCT)
Negativ tannvinkel Tre, plater tykke 216 24 helling plastprofiler
kvalitetspaneler (fine snitt), 216 48
tynne plastprofiler
Negativ tannhelligsvinkel Tynne plastprofiler 216 60
flate tenner (f.eks persienner,
kabelkanaler)
När参加会议的股东和代理人。

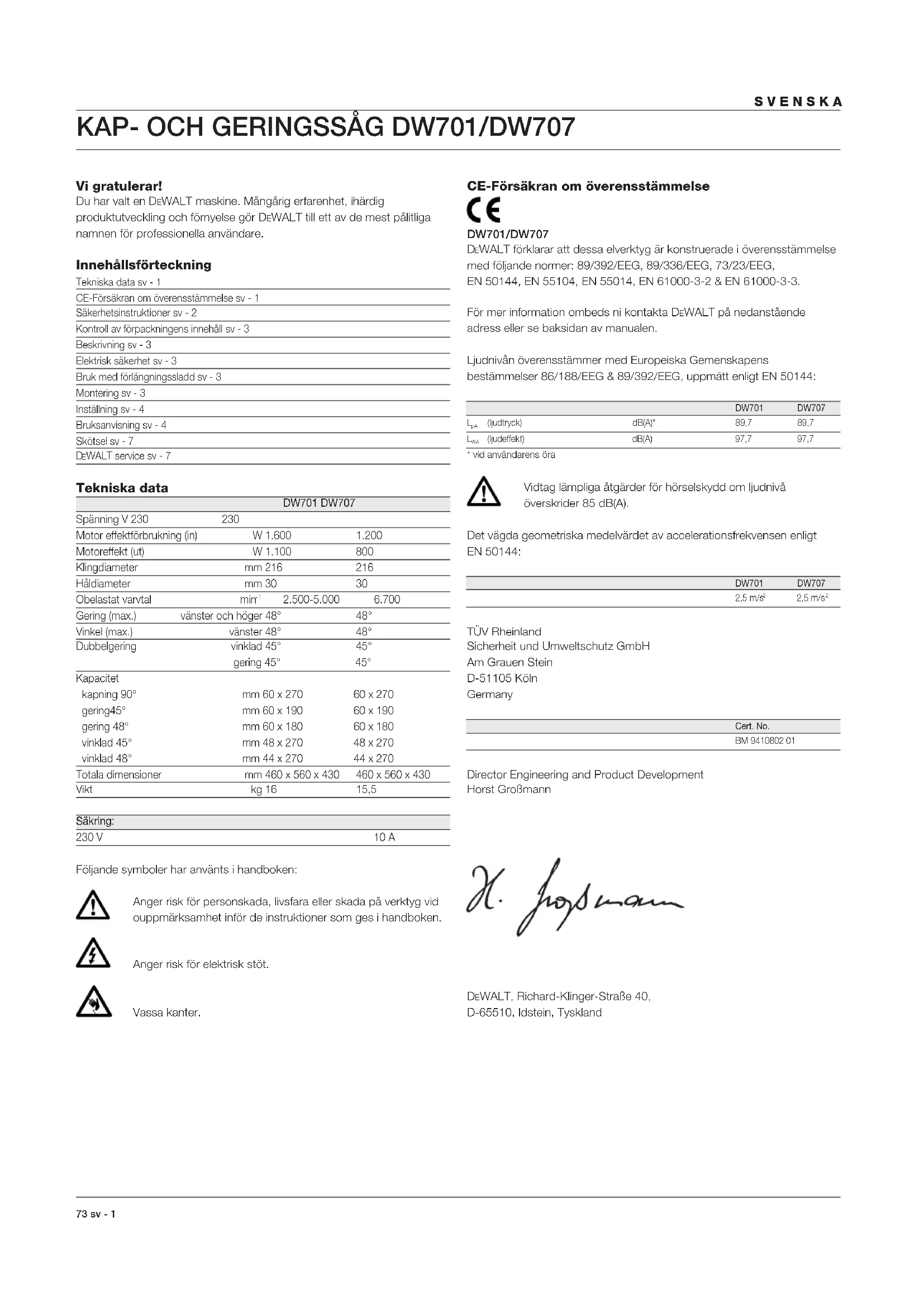

Du har vait en DeWALT maskine. Mangarig erfarenhet, ihardig Produktutveckling och fornelyse gör DeWALT till et av de mest pälittiga namnen for professionlla användare.
Innehällsforteckning
| Tekniska data sv - 1 |
| CE-Försakran om överensstammelse sv - 1 |
| Säkerhetsinstruktörer sv - 2 |
| Kontroll av forpackningens innehäll sv - 3 |
| Beskrivning sv - 3 |
| Elektrisk sakerhet sv - 3 |
| Bruk med fändängningssladd sv - 3 |
| Montering sv - 3 |
| Inställning sv - 4 |
| Bruksanvisning sv - 4 |
| Skötsel sv - 7 |
| DeWALT service sv - 7 |
Tekniska data
| DW701 DW707 |
| Spanning V 230 | 230 | |
| Motor effektforbrukning (in) | W 1.600 | 1.200 |
| Motoreffekt (ut) | W 1.100 | 800 |
| Klingdiameter | mm 216 | 216 |
| Häld diameter | mm 30 | 30 |
| Obelastat varvatal | min1 | 2.500-5.000 |
| Gering (max.) | vänster och höger 48° | 48° |
| Vinkel (max.) | vänster 48° | 48° |
| Dubbelgering | vinklad 45° | 45° |
| ging 45° | 45° |
| Kapacitet | | |
| kapning 90° | mm 60 x 270 | 60 x 270 |
| ging45° | mm 60 x 190 | 60 x 190 |
| ging 48° | mm 60 x 180 | 60 x 180 |
| vinklad 45° | mm 48 x 270 | 48 x 270 |
| vinklad 48° | mm 44 x 270 | 44 x 270 |
| Totala dimensioner | mm 460 x 560 x 430 | 460 x 560 x 430 |
| Vikt | kg 16 | 15,5 |
| Säkring: |
| 230 V | | 10 A |
Foljande symboler har anvants i handboken:
Anger risk for personskada, livsfara aller skada pa verktyg vid ouppmärksamhet infor de instruktioner som ges i handboken.
Anger risk for elektrisk stöt.
Vassa kanter.
CE-Forsakran om overensstammelse
DW701/DW707
DeWALT forklarat att dessa elverktg ar konstruerade i overensstammelse med foljande normer: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.
For mer information ombeds ni kontakta DeWALT pa nedanstende adress ellser baksidan av manualen.
Ljudnivan overensstämmer med Europeiska Gemskapens bestammelser 86/188/EEG & 89/392/EEG, uppmatt enigt EN 50144:
| | DW701 | DW707 |
| Lp(a) (judtryck) | dB(A)* | 89,7 | 89,7 |
| Lva (judeffekt) | dB(A) | 97,7 | 97,7 |
*vid användarens öra
Vidtag lampliga atgärder for horselskydd om ljudniva överskrider 85 dB(A).
Det vägda geometriska medelvärdet av accelerationsfrekvensen enigt EN 50144:
| DW701 | DW707 |
| 2.5 m/s2 | 2.5 m/s2 |
Innan Du bōrjar anecdà maskinen, tag nágra minuter i ansprák für att lasaigenom braupsanvisingen. Spara braupsanvisingen lätt tillgängligt, sa att alla som använder maskinen har tillgang till braupsanvisingen.
Forutom nedanstäende instruktioner, följ alltid
Arbetarskyddsstyrelsensregler.
WARNING!
När man använder elverktyg skall dessa grundläggande sakerhetsinstruktioner alltid foljas for att minska risiken for elektriska stötar, personskada och brand.
1 Använd hörskydd
Ludnivan vid bearbting av olka material kan variera, ibland overstiger nivan 85 dB(A). For att skyda Dig sjalv, anvand alltid horselskydd.
2 Håll arbetsområdet i ordning
Nedskräpa de ytor och arbetsbänkar inbjuder till skador.
3 Tänk på arbetsmiljöns inverkan
Utsatt inte elverktyg for regn. Använd inte elverktyg på faktiga eller vata platser. Ha bra belysning over arbetsytan. Använd inte elverktyg i narheden av lättantändliga västkor eller gaser.
4 Skydda Dig mot elektriska stötar
Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spasar, kylskap). Vid extrema arbeitsforhällanden (t.ex. hög faktiget, uppkomst av metalldamm osv.) kan den elektriska sakerheten ökas med koppling av en skiljetransformerer erller en jordfelsbrytare.
5 Utom räckhall for bam
Se till verktyget och sladden forvaras utom rackhall for barn. Personer under 16 ar farr inte arbeta med verktyget pa egen hand.
6 Forvara verktyg sakert
När elverktyget inte används skall det forvaras pa ett tort, höglt placerat stäle, inlåst, utom räckhäll for barn.
7 Overbelasta inte elverktyg
Du arbetar bättre och säkrare inom det angiva effektsmådet.
8 Använd ratt elverktyg
Tvinga inte elverktyget att gora arabeten som ar avsedda for kraftigare verktyg. Anvand inte elverktyg for andamal de inte ar avsedda for: anvand t.ex. inte handcirkelsag for att saga av kvistar erer vedtra.
9 Kla Dig ratt
Bär inte lõst hängande kläder erller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbenen. Använd hamat om Du har langt hare.
10 Använd skyddsglasögon
Använd skyddsglasogon for att Förhindra att damm blaser in i Dina ögon vilket kan fororsaka skada. Om mycket damm uppstar använd även ansiktsmask.
11 Mishandla inte sladden
Bär aldrig verktyget i sladden och använd inte sladden for att ta ut kontakten frän uttaget. Utsätt inte sladden für hetta, olja eller skarpa kanter.
12 Satt fast arbetsstycket
Använd skruvtvingar eller att skruvstycke for att hälla fast arbetsstyccket. Det ar särkare an att använda handen och Du fär bagge händerna fria for arbetet.
13 Strack Dig inte for mycket
Se till att Du alltid har sakert fotfaste och balans.
14 Skot tillbehoren med omsorg
Häll tillbehörn skarpa och rena. Följ instruktionema beträffande skötsel och byte av tillbehör. Kontrolera elverktygels sladd regelmässigt och faden reparerad hos en erkänd fackverkstad om den ar skadad. Kontrolera forlängningssladdar regelmässigt och byt ut dem om de ar skadade. Häll handtagen torra, rena och fria fran olja och fett.
när elverktyg inte ár i bruk, innan service och vid byte av verktyg sāsom sagklinga, borr och fräs.
16 Tag bort nycklar
Kontrollera att nycklar och justerverktyg har tagits bort fran elverktyget innan det startas.
Bär inte anslutna elverktyg med fingret pa strombrytaren. Se till att strombrytaren ar franslagen nar Du ansluter stickkontakten till uttaget.
18 Förlängningssladdar utomhus
Utomhus skall forlangningssladdar endast anvandas som ar tillatna for utomhusbruk och markta for detta.
19 Var uppmarksam
Titta pa det Du gör. Använd sunt fornuft. Använd inte elverktyget när Du ar trott.
20 Kontrollera elverktyget for skador innan Du ansluter sladden till vagguttaget
Innan fortssatt anvandning av elverktyget skall eventuelt skadade skyddsanordninger ar och andra defekta delar kontrolleras noggrant for att faststalla om det kommer att fungera riktigt och utfora den avsedda Funktionen. Kontrolera att de rroliga delarna fungerar oklanderigt och inte klammer, att inga delar ar brutna, att alla delar ar riktigt monterade och att andra forhallanden som kan paverka driften stammer. En skyddsanordning ell er annan del, som ar skadad, skall repareras erler bytas ut av en erkand fackverkstad, om ej annat anges i braupsanvisingen. Felaktiga strombytrare maste bytas hos en fackverkstad. Anvand inte elverktyget om strombrytaren inte kan kopplas till eller fran.
21 For Din personiga sakerhet
Använd endast tillbehör och tillsatser som ar rekommenderade i brauksanvisingen och katalogerna. Användning av annat verktyg ellertillbehör an vad som rekommenderas i brauksanvisingen allerkatalogerna kan innebära risk for persorskada.
22 Reparation av verktyg fãr endast utforas av godkänd DeWALT serviceverkstad
Det har verktyget motsvarar gallande sakerhetsbestammelser. For att undvika olycksfall sca reparationer och elanordningar endast utforas av behorig elektromontor.
Särskilda sakerhetsregler for gingssagar
- Kontrollera att sāgklingan roterar at ratt hall. Kontrollera att klingan ar skarp. Använd varken minde erler större sāgklingor ān vad som rekommenderas. Se "tekniska data" for information om sāgklingans storlek.
- Kontrollera att alla reglage och spärrar át Rodragna innan Du startup sagen.
- Kontrollera med jämna mellanrum att ventilerna pa sagen ej ar igensatta av damm ochSPAN.
- Drag ut stickkontakten ur väggen innan Du utfor underhällsarbete aller byter sāgklinga.
- Lás bra克斯anvisingen innan Du anvander tillbehör till sägen.
Fel anvandning kan medforaperson- och materialskador.
- Se till att motom nár fullt varvtil innan Du böjar sāga.
- Slapp upp saghuvudet fran sagsnittet innan Du slapper strombrytaren.
Satt inte in nagot foremal i flakten for att stanna motoraxeln.
- Häll handerna borta frän sagklingan nar strommen ar ansluten.
- Sāga inte extrem sma bitar.
- Forsök inte stoppa saggklingan genom att pressa nagot fremål mot klingan. Det kan orsaka mycket svåra personskador.
- Använd aldrig skadade sagklingor.
- Använd inga slipskivor.
Saga aldrig ferrometaller, icke-ferrometaller erer murverk.
Övriga risker
Även om man följ aller relevanta sakerhetsforeskrifter och tillämpar alla sakerhetsanordningar kan vissa kvarstäende risker inte undvikas. Dessa ar:
Kontroll av forpackningens innehåll
Forpackningen innehaller:
1 Delvis monterad maskin
1 Insexnyckel 4 mm
1 Insexnyckel 6 mm
1 216 mm TCT sagklinga
2 Lasskruvar
1 Insatsanhall (med 2 st skruvar)
1 Instruktionshandbok
1 Sprangteckning
- Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstätt i samband med transport.
- Läs noga igem handboken och forvissa Dig om att Du Förstär instruktionerna innan Du böjar använda maskinen.
Avlagsna sagen forskigt fran forpackningsmaterial.
Beskrivning (fig. A1 & A2)
Din DeWALT Kap- och Geringssag ar utvecklad for professionell
anvandning. Detta hogprecisionsverktyg kan enkelt och snabbt stallas in pa
vertikal rak kapning, vinklad kapning, geringskapning aller dubbelgering.
Om arbetsstycket sats pa en trabit okas kapaciteten till 300 mm.
A1
1 Strömbytare
2 Sparr for saghuvudet
3 Handtag
4 Fast övre klingskydd
5 Yttre flans
6 Lasskruv for sagklingan
7 Undre klingskydd
8 Insatsanhalli
9 Fast bord
O Lasskruv for sagklingan
1 Sparrhake for fasta stopp
12 Lasskruv for gering
13 Svangbart bord/geringsarm
14 Geringsskala
15 Anhãll
16 Ovre utsugsmunstycke
A2
17 Sparr for saghuvudets langdrelose
18 Hake for saghuvudet
19 Spannhake for saghuvudets vinkel
20 Vinkelskala
21 Hål for skruvar vid fastmontering av sagen på bank
22 Transportsparr
23 Styrstanger
24 Sāghuvud
A3
25 Andbricka
26 Stodstang
27 Materialstod
28 Fastspanningsanordning for arbetsstycke
29 Svangbart materialstopp
30 Justerbart stativ (max hojd 760 mm)
31 Stodben
A4
32 Längdstopp für korta arbetsstycken (kan bara användas tillsammans med stödstängema [26])
A5
31 Stödben
33 Rullbord
Elektrisk sakerhet
Den elektriska motom ar endast avsedd for en spanning. Kontrolera alltid att spanningen pa naret motsvarar den spanning som finns angiven pa markplaten.
Ubyte av kabel aller kontakt
Tänk på sakerhetsföreskriftna nar du ska byta ut sladden eller kontakten. Enkontakt med frilagda kopparledare ar livsfarlig om den kopplas i ett spanningsforande eluttag.
Bruk med förlängningssladd
Om du behöver anecd en förlängningssladd, använd en godkänd förlängningssladd lampad for den har maskinens stromforbrukning (se tekniska data). Minsta ledartjocklek ar 1,5 mm².
Om du anvander en sladdvinda, vira alltid av sladden fullstandigt.
Montering
Motorn och skydden ar redan monterade pa bordet.
Det övre utsugsmunstycket (16) ár monterat pa fabriken.
Tryck in det mittersta utsugsmunstcyket (34) enligt figuren.
Fixera det undre utsugsmunstycket (35) med hjalp av skruvarna (36).
- Fäst slangama (37) till munstyckena; den langsta slangen till munstycke (16).
- Anslut slangarma till 3-vagsadaptern (38).
- Använd om möjligt en dammsugare som fyller gällande föreskrifter gällande dammutsläpp.
Använd geringsanhället vid alla sāgnigar!
- Tryck ned saghuvudet (24) och dra ut transportsparren (22), slapp sedan upp saghuvudet igen (fig. A2).
Satt in skruvarna (40) och klambrickorna (41) i halen (39) enligt figuren for att montera insatsanhallet (fig. C).
Sladdklamma (fig. D)
- Satt in sladden (42) i sladdklamman (43). Se till att tillrackigt mycket sladd ar fri sa att saghuvudet kan manovreras fritt.
Bankmontering (fig. E)
Sagen kan monteras pa alla plana och stabila ytor. Men det basta ar att montera sagen med en arbetshod pa 700-750 mm.
For in de två lasskruvarna (45) i de två hålen (21).
- Se till att sägen monterats ordentlich sa att den inte kan rora sig under sagningen.
Tänderna på ett nytt blad ar mycket vassa och kan vara fariga.
- Hall spindellaset (44) intryckt och snurra sagklingan med handen tills Du kanner att laset tar. Fortsatt att trycka in spindellaset sa att Klingan inte kan snurra (fig. F1).
- Använd 6 mm insexnyckeln och lossa lasskruven for sagglingan (6) genom att vrida den medsols. Ta bort lasskruven for klingan (6), klämbrickan och den yttre flänsen (5) (fig. A1).
- Tryck in det kombinerade undre klingskyddet och sparren for saghuvudet (2) sa att det undre skyddet (7) hojs och ta bort sagklingan (45) (fig. F2).
- Montera dennya sagklingan (45) pa axeln (46) pa den inre flansen (47) och kontrollera samtidigt att spetsen pa de andere sagtänderna pekar mot anhället (bort fran operatoren) (fig. F2).
- Byt ut den yttre flänsen (5), och se till att lokaliseringsklackarna (48) sitter på plats ordentlich, en pa var sida av motorn.
- Dra at lasskrven for sagklingan (6) genom att dra den motsols samtidigt som Du trycker in spindellaset (44) med den andra handen (fig. F1).
Tryck aldrig in spindellaset medan bladet roterar.
Installingning
Dra alltid ur kontakten innan justering.
Din geringsag var korrekt justerad nar den lamnade fabriken.
Om justering skulle behovas after transport aller hantering, aller av nagot annat skål skall följande instruktioner foljas. När dessa justeringar genomförts behöver de inteändrasigen.
Justering av styrstängerna for konstant djup (fig. A2, F1, G1 & G2)
Sagklingan skall snurra fritt utan att vidrora det fasta bordet vid sparets slit erer vid den roriga armens front. For att uppna denna precision i alla Iagen maste styrstangerna vara parallellt installda till bordet nar saghuvudet ar i sitt lagsta lage.
- Tryck in det kombinerade undre klingskyddet och sparren for sāghuvudet (2) (fig. F1).
- Tryck ned saghuvudet helt i den bakre positionen och mat hojden mellan det rørliga bordet (13) och underkanten av den yttre flänsen (5) (fig. G1).
- Lossa spärren for sāghuvudets langdröelse (17) (fig. A2).
- Hall sāghuvudet nudtryckt och dra det hela vägen ut.
- Mät annu en gäng höjden enligt figur G1. Bäda matresultaten skå stämma overens.
- Inställningen gär till sä har:
- Lossa lasmuttern (49) i fästet (50) som ar placerat under det övre utsugsmunstycket (16) och justera skruven (51) after behov, en liters bit i taget (fig. G2).
- Dra at lasmuttern (49).
Kontrollera alltid att sagklingan inte vidror det fasta bordet vid sparets slut aller vid den rroliga armens front. Det ar viktigt att kontrollera detta bade i 90^ och 45^ vindel. Starta inte sagen innan detta har kontrollerats!
Kontroll och justering av sagklingan i forhällande till anhället (fig. A2, H1 - H4)
- Lossa lasskruven for gering (12) genom att vrida den motsols (fig. H1)
-
Tryck ned huvudet och Iås det med transportsparren (22) (fig. A2).
Lyft sparrhaken (11) och vrid saghuvudet till geringsposition 0^ . Dra inte at lasskruven (12) (fig. H1).
-
Kontrollera att de tv 0^ -markeringarna (52) på skalan (14) syns (fig. H2).
Lagg en vinkelhake (53) mot anhallets vänstra sida (15) och mot sagklingan (45) (fig. H3).
Låt vinkelhaken inte vidröra sagtändernas spetsar.
- Om sagklingan inte ar exakt 90^ i forhallande till anhallet:
- Lossa de tvá skruvarna (53) och flytta skalan/saghuvudet till vänster aller hóger tills sagklingan enligt vindelhaken ár i 90^ vindel i forhallande till anhallet (fig. H4).
Dra at lasskruven for gering (12) (fig. H1).
Dra at de tva skruvara (53) (fig. H4).
Se till att den bakre kanten pa skalan vidror de tva lokaliseringsklaackama (54) hela tiden.
Kontroll och justering av sagklingan i forhallande till bordet (fig. A2, J1 - J3)
- Kontrollera att sāghuvudet ār fastlást i 0° geringsposition.
- Lossa pā spānnhaken För sāghuvudets vinkel (19) genom att dra den nedāt (fig. A2).
- Tryck sāghuvudet Ḥä hóger tills det ār helt vertikalt och lás spannhaken igen (19).
Lagg en vinkelhake (53) mot sagsbordet och langs med sagklingan (45) (fig. J1).
Lat vinkelhaken inte vidrora sagtandernas spetsar.
- Inställingen går till sä här:
- Lossa spannhaken (19) (fig. A2).
Vrid justeringsskruven (55) med en insexnyckel, in ell er ut after behov (fig. J2).
- Kontrollera att markoren (56) pekar pa 0^ pa vinkelskalan (20) (fig. J3).
- Om inte, lossa de tvä skruvarna (57) flytta skalan (20) after behov och dra at de tvä skruvarna igen.
Kontroll och justering av vinkelgraden (fig. J3, K1 & K2)
Sägen har entsystem für vinkelinställning (58) som gör det möjigt att fixera inställingen vid 45^ aller 48^ (fig. K1).
- Utát = 48°
- Inat = 45°
Tryck in sprinten som reglerar 45^ / 48^ (58).
Trycknedspannhaken19
Vrid saghuvudet at vander, sa mycket det gar.
- Kontrollera med en gradskiva att vinkelän ar exakt 45^ (fig. K2).
- Om justering ar nödvändig, vrid pa justeringsskruven (59) (fig. J3).
Vid justeringen kan det vara bra att hälla sāghuvudet for att minsa belastningen och på sa satt underlätta justeringen.
Bruksanvisning
Folj alltid sakerhetsfreskriftema och tillhorande bestammelser.
- Se till att allt material som skasagas ar ordentligt fastspant.
- Utöva endast lätt tryck mot maskinen och tryck aldrig i klingans sidriktning.
- Undvik überbelastning.
Innan Du börjar:
- Montera ratt sagklinga. Använd inga sagklingor som ar für slitna. Apparatens högsta varvtal fär inte överskrida sagklingans.
Forsok aldrig saga mycket sma bitar.
- Lát bladet sága fritt. Tvinga inte sagen.
Saga inte forran motorn har uppnatt full hastiget.
- Se till alla spärrknappar och spannhandtag ātadragna.
Strombrytare (fig. A) (fig. L1 & L2)
DW701 - Installinng av den elektroniska hastighetskontrollen
Denna modell har elektronik vilket ökar motorstyrkan, stannar sagglingan med en broms och ger möglich att variera hastigheten på klingan. Hastigheten kan varieras mellan 2.500-5.000 v/min1 med hjälp av ett elektroniskt relgate (60) für enchettig kapning och sagning i alla slagsTRS, plaster och aluminium.
Vrid den elektroniska hastighetskontrollen till onskad niva.
Ratt inställning ár dock en fraga om erfarenhet.
1 = 2.500min^-1
2 = 3.100^-1
3 = 3.800^-1
4 = 4.400min^-1
5 = 5.000^-1
DW701/DW707
- Tryck in strömbrytaren (1) für att starta sagen medan Du samtidigt trycker in det kombinerade undre klingskyddet och sparren for saghuvudet (2) enligt fig. L2.
Stanna sagen genom att slappa strombrylen.
- Man kan inte lasa strömbrytaren.
Sängingens kvalitet
Hur jæmt et sagsnitt blir beror pa manga faktorer, t ex materialet som sagas. Vid listverk och andra precisionsandamal som kraver ett jænnt sagsnitt fãr du bãst resultat med en vass sagklinga (60 tander karbidstã) och en langsam, jænn sagrörelse.
Se till att materialet inte kryper medan du sagar; klam det ordentligt pa plats. Lat alltid Klingans stanna helt innan du lyfter armen. Om det anda bryts ut sma fiberer vid arbetsstyckets bakanda, klistra en bit maskeringstejo pa trat dar sagningen sha goras. Sagaigenom tejpen och avlagsna den forsiktigt nara du ar fardig.
Geringsinställning (fig. A1)
Det finns fasta geringsstopp pa 0^ 15^ 22,5^ 30^ 31,6^ och 45^ till vänster och höger. Det ar ocksa möjjigt att stalla in ett stopp pa 48^ .
- Lossa lasskruven for gering (12) och lyft sparrhaken (11) for att frigora geringsarmen.
- Flytta geringsarmen till önskat lage och lås den genom att dra at lasskruven (12).
-
Justera geringsarmen (13) enligt fig. H1 - H3 genom att flytta amens kant till den önskade marketingen på skalan:
-
till vänster om 0^ : röda markeringar
-
till hoger om 0^ :svarta markingsar
Kontrollera att inte den avkapade biten klams mellan klingan och anhålet vid geringssägning. Avkapningsvinkel skall vara större an 90^ annars kan den avkapade biten folja med klingans rotationsriktning.
Inställning av vinkeln (fig. K1)
Satt sprinten som reglerar 45^ / 48^ (58)i onskat lage.
- Lossa spannhaken (19) och vinkla huvudet at vänster; det finns markeringar for 0^ , 15^ , 30^ , 33,85^ och 45^ .
Hali saghuudet och lat det inte falla fritt.
- Hall fast sāghuvudet och las spännhaken (19) ordentlich.
Vertikal rak kaping (fig. A2 & M)
- Lossa lasskruven for gering (12) och lyft upp sparrhaken for fasta stopp (11) (fig. A2).
Satt geringsarmen i 0^ och las lasskruven.
Lagg det tra som skakapas mot anhallet.
- Greppa handtaget (3) och pressa in sparren for sāghuvudet (2) sä att huvudet frigörs. Starta sedan motorn genom att trycka in strömbrytaren (1). Börjä alltid sagsnittet narmast anhället (fig. M)
Tryck ned saghuvudet sa att sagklingan kan sagaigenom arbetsstycket. Lat sagklingan gora arbetet, pressa inte for hart.
- När sāghuvudet ār helt nedpressat, dra dà sāghuvudet Åt Dig För att fullföja sagsnittet.
- När sagsnittet är utfört, for upp sāghuvudet ur materiaiet, slapp sparren for sāghuvudet (2) och strombrytaren, och aterställ sāghuvudet i sin LASTA "parkerings"-position.
- För vissa typar av plastprofiler, rekommenderar vi att handlingarna utförs i motsatt ordningsfoljd.
- Det undre klingskyddet ar konstruerat for att snabbit tacka sagklingan när spärren for saghuvudet (2) släpps. Om inte skyddet tacker klingan after ca. 1 sekund, kontakta en auktoriserad DeWALT servicestation.
Vertikal geringskapning (fig. A2 & N)
- Lossa lasskruven for gering (12) och lyft upp sparrhaken for fastastopp (11) (fig. A2).
Flytta huvudet till vänster aller hoger till önskad vindel. Det finns forinställninger vid 15^ 22,5, 30^ och 45^ (fig.N).
- Om nāgon annan vinkel aller 48^ behövs, häll sāghuvudet fast ordentigt och dra at lasskruven for gering.
- Kontrollera alltid att lasskruven ar ordentigt last innan Du böjar saga.
Följamma procedure som for "verticalrakkapning".
När du snedsāgar en liters bit frän trästyckets ända, placera trät sa att biten som sca sāgas av befinner sig pa sidan med den större vinkel mot anslaget; alltsa stycket som sca sāgas av till höger vid vänstergering och till vänster vid högerging.
Vinklad kapning (fig. A2, K1 & O)
Vinklarna kan ställas in frän 0^ till 48^ till vänster. Vinklar upp till 45^ kan kapas med geringsarmen mellan noll och maximalt 45^ geringsposition vänster eller höger.
- Lossa spannhaken (19) och ställ in önskad vinkel (fig. A2).
- Använd sprinten som reglerar 45^ / 48^ (58) om det behövs (fig. K1).
LAs spannhaken (19) ordentligt igen (fig. A2).
Folj som procedur som for "vertikal rak kaping".
Sammansatt geringssnitt (fig. P1 & P2)
Det har ar en kombination av ett geringssnitt och ett vinklat snitt.
Detta ar den slags sänging som man anvander for att gora lister aller lador med vinklade sidor som den som visas i fig. P1.
Om vinklarna varierar frän sagning till sagning, kontrollera dà att spannhaken och lasskruvama ar ordentligt fixerade. De maste fixeras after varjeändring av vinklar.

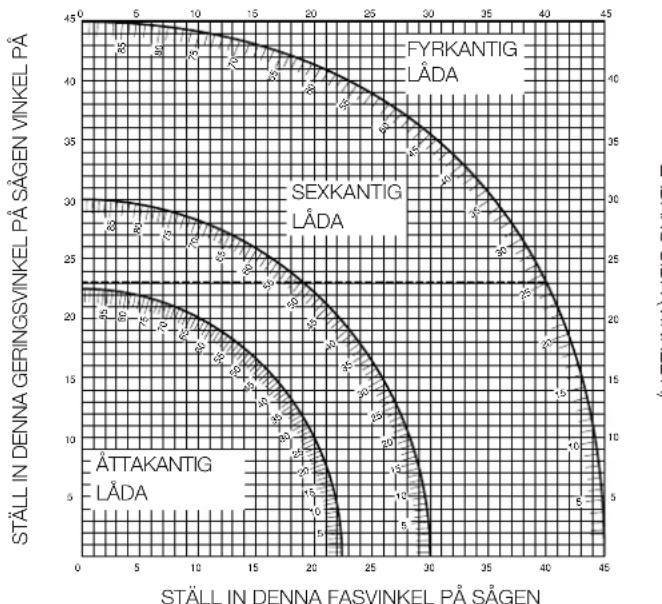

- Diagrammet nedan År en hjälp vid val av vinkel och geringsinställning vid dubbelgering. Tabellen lases pa foljande sätt: Välj en vinkel "A" (fig. P2) pa arbetsstycket och leta reda pa den vinkel pa cirkelbågen i diagrammet. Fränenna punkt, följ tabellen nedät for att hitta den korrekta vinkeln och följ den tvärs over for att hitta rätt geringsvinkel.
- Ställ in sagen after de fastställda vinklarna och gör nagra provsnitt.
Forsok satta ihop de kapade bitarna.
- Exempel: För att gōrā en fyrsidig lāda med 30° utvändig vinkel (vinkel "A", fig. P2), använd den övre högra cirkeln och leta upp 30° pa cirkelskalan.
Folj den horisontella skarlinjen ut till sidorna for att hitta sagens geringsvinkelinstallning (23^)
- Följ på保证金 att den vertikala skärlinjen uppat eller nedat for att hitta vinkelinställningen på sagen (40^)
- Säga alltid nagra gänger i en provbit for att kontrollera att inställningen ar ratt.
（AENINIA）AISSNVADT
Overskrid aldrig dubbelgeringsvinklarna pa 45^ vinkel med 45^ vandererllerhogerering.
Fastmontering av arbetsstycket (fig. A3)
Använd alltid en materialklämma vid sāgning av icede järnhaltiga metaller.
I de fleta fall räcker det med sāgklingans rörelse for att halla arbetsstcycket pa plats mot anhället.
- Om materialet har en tendens att lyfta eller Åka framåt mot anhället, kan det vara lämpligt att använda fastspänningsanordningen som finns som tillbehör.
Sägning av korta arbetsstycken (fig. A4)
Vi rekommenderan vananding av langdstopp (32) bade for seriesarben och for korta arbetsstycken av olika langd. Langdstoppet kan endast anvandas tillsammans med ett par extra stodstanger (26).
Sagning av langa arbetsstycken (fig. A3)
Använd alltid stöd till länge arbetststycken.
Figur A3 visar den idealiska uppställningen vid sängning av lanya arbetsstycken nar sagen anvands fristående (all utrustning kan fas som tillbehör). Denna utrustning (med undantag av stödbenen och fastspänningsanordningen for arbetsstycken) behövs bade på inmatnings-och utmatningsssidan:
- Stödben (31) (med monteringsinstruktioner).
- Stödstänger (500 eller 1.000 mm) (26).
- Stativ (30) for stödstängerna. Använd inte stativet till att stöttamaskinen! Stativets höjd ar justerbar.
- Materialstdd (27).
-Ändbricka (25) for att stotta stängerna (även vid arbete på en existerande bank).
- Fastspanningsanordning (28).
- Svängbart materialstopp (29)
Satt sagen pa stödbenen och montera stödstängerna.
- Skruva fast materialstöden (27) ordentlich på stödstängerna (26).
- Fastspänningsanordningen (28) fungerar nu som langdstopp.
Satt andbrickoma papi plats (25).
Satt fast det vridara materialstoppet (29) pa den bakre stodstangen.
- Använd det vridbara materialstoppet (29) for att justera kapning av medellänga och länge arbeitsstyycken. Det kan justeras sidledes och svängas bort nar det inte används.
Användning av rullbord (fig. A3 & A5)
Rullbordet (33) underlattar hanteringen av stora och langa arbeitsstycken (fig. A5). Den kan kopplas bade till hoger och vander sida av sagen. Rullbordet gär bara att använda tillsammans med de extra stödbenen (fig. A3).
Montera rullbordet enligt bruksanvisingen som foljer med stödbenen.
- Ersatt de korta standardstödstängerna på stödbenem med stödstängerna frän rullbordet på den sida)där bordet ska anvandas.
Folj alla instruktioner som foljer med rullbordet.
Rekommenderade sagklingor
Tungsten hardmetall Använding Diameter Antal tänder skodd (TCT)
Negativ tandvinkel Tra, skivor tjocka plastprofiler 216 24
Högkvitaliva paneler 216 48
(fina snitt), tunna plastprofiler
Negativ tandvinkel Tunna plastprofiler 216 60
rak slipad topp (t.ex. rullgardinslister, kabelor)
Vid sāgning av icede jarnhaltiga metaller skall maskinen endast anvandas i geringslauge. Vi rekommender att aldrig utföra fassänging och sammansatt gering i icede jarnhaltiga metaller. Maskinen skall aldrig anvandas for sāgning av jarnhaltiga metaller.
- Använd alltid en materialklämma vid sängning av icede järnhaltigaret metaller. Se till att arbetsstyetck er ordentligt fastspän.
- Använd endast sagglingor avsedda for sagning av icke järnhaltigaretaller
- Vid applicering av smörjmedel skall endast vax aller separationsspay användas, aldrig emulsioner aller liknande vätskor.
- Anslut en FI- aller DI-brytare mellan maskinen och nätet for att undvika remanensrisker orsakade av metallspan.
Fl-brytaren skull uppfylla folljande krav:
märksänning 230 V
märkström 16 A
DI-brytaren skall uppfylla foljande krav:
DIN VDE 0661
märkspanning 230 V
märkström 16 A
smaltstrom 30 mA
flerpolig frankoppling L+N+PE
PE-oversvakning
lagspanningsultösning
Kontakta Din Återförsäljare for vidare information om lämpiga tillbehör.
Transport (fig. A1 & A2)
- Ställ in sagen på 0^ gering och 0^ vinkel innan transport.
Tryck in det kombinerade undre klingskyddet och sparren for saghuvudet (2) (fig. A1).
Tryck ned saghuvudet och las med transportsparren (22) (fig. A2).
För sagklingan till vilolaget och tryck på sparren for saghuvudets langdrolse (17).
- Bar alltid sagen i handtaget (3).
Skötsel
Ditt DeWALT elverktyg har tillverkats for att, med sa lite underhall som mojigt, kunna anvandas lange. Varaktig och tillfredsstallande anvanding erhalles endast genom noggrann skötsel och regelbunden rengöring.
Smörjning
Ditt elverktyg behover ingen smorjning.
Rengoring
Häll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa.
Förbrukade maskiner och miljön
När Din produkt ar utslitten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i DinCOMMUN erller till en DeWALT serviceverkstad.
DEWALT service
Skulle fel uppsta pa maskinen, lamna da alltid in den till en auktorisarad serviceverkstad. Se aktuell prisista/katalog for vidare information elle kontakta DeWALT.
På grund av forskning och utveckling kan ovanstående spekifikationer andras vilket inte meddelas separat.
GARANTI
30 DAGARS NOJD-KUND-GARANTI
Om du inte ar fullständigt nojd med din DeWALT-maskinens prestanda behover du endast returnera den inom 30 dagar, komplett som vid kopet, till ditt inkopsstalle aller en DeWALT auktoriserad serviceverkstad for fullstandig Återbetalingller utbyte. Inkopsdatum maste pavisas.
- ETT ARS FRI FÖREBYGGANDE SERVICE
Om din DeWALT-productinom 12 manader after inkopsdatum kraver underhallller service,utforsdetta kostnadsfratt av en auktoriserad serviceverkstad.Firi forebyggande service omfattar arbets- och reservdelskostnader for elektriska verktyg.Kostnadfor tillbehor ingar ej. Inkopsdatum maste pavisas.
- ETT ARS GARANTI
Om din DeWALT-productinom 12 manader after inkopsdatum visar defekter pa grund av brister material eller vid produktionen, garanterar vi att kostnadsfritt ersatta alla defekta delar eller, pa vart eget initiativ, att Gratis ersatta produkten pa villkor att:
- Produktten inte har missbrukats.
Eventuella reparationer har ultforts av auktoriserad verkstad/personal.
- Inköpsdatum kan pavisas.
Denna garanti erbjuds som extra fordel och ar separat fran koparens foreskrivna rattigheter.
For adressen till narmaste DeWALT auktorisere serviceverkstad, se aktuell katalog for vidare information ell kontakta DeWALT.
Importor Sverige: Black & Decker AB
CAPRAZ DIŞlü GÖNYE TESTERESİ DW701/DW707
Tebrikler!
