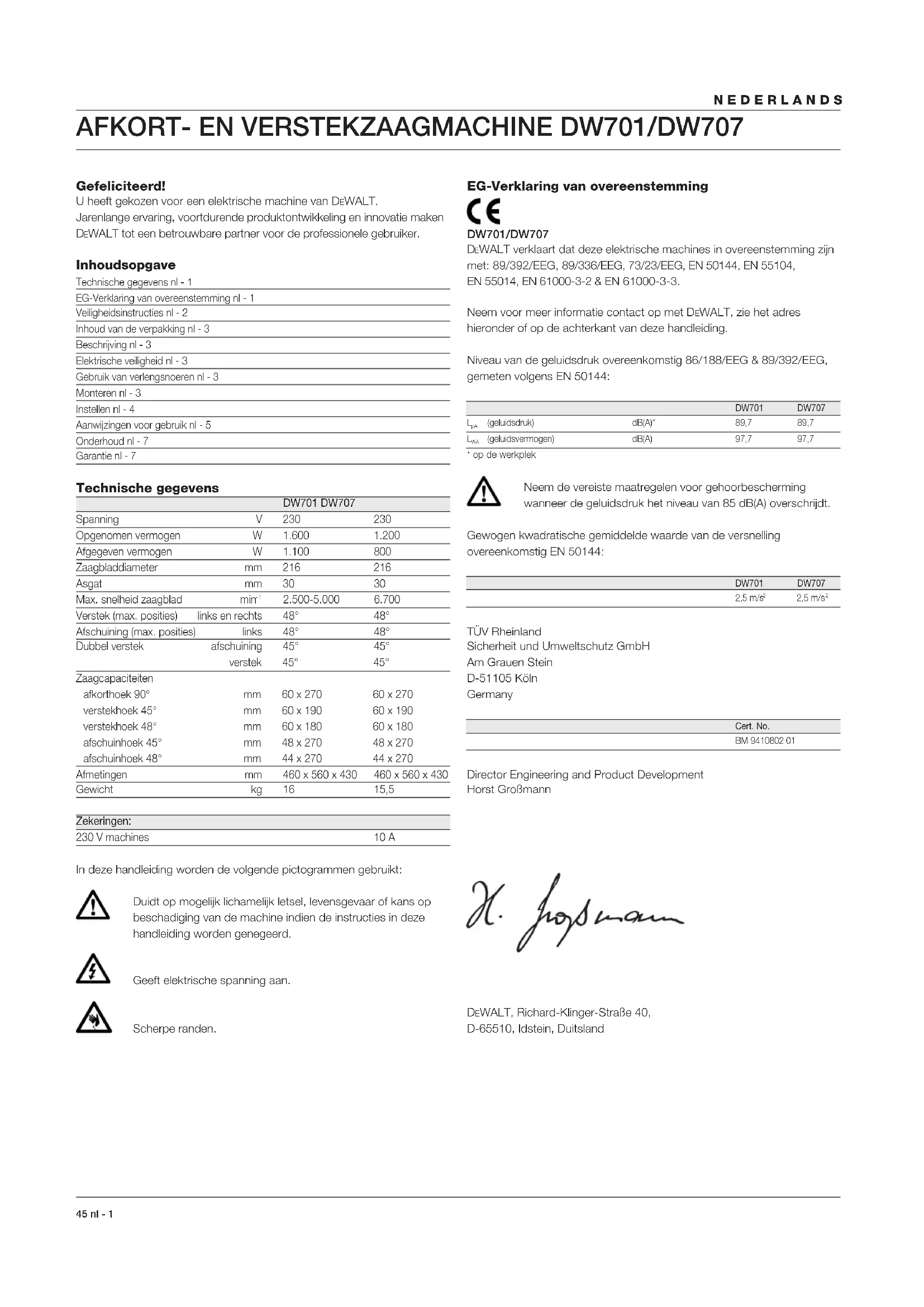

GEBRUIKSAANWIJZING DW707 DEWALT
5 Houd kinderen op afstand
Laat kinderen niet in contact komen met het gereedschap of het verlengsnoer. Het is vereist om kinderen onder de 16 jaar onder toezicht te houden.
6 Bewaar gereedschap veilig
U heeft gekozen voor een elektrische machine van DeWALT.
Jarenlange ervaring, voortdurende productontwikkeling en innovatie maken
DeWALT tot een betrouwbare partner voor de professionele gebruiker.
Inhoudsopgave
Inhoud van de verpakking nl-3
Beschrijving nl-3
Elektrische veiligheid nl-3
Gebruik van verlengsnoeren nl - 3
Monteren nl-3
Instellen nl - 4
Aanwijzingen voor gebruik nl - 5
Onderhoud nl-7
Garantie
Technische gegevens
| DW701 DW707 |
| Spanning | V | 230 | 230 |
| Opgenomen vermogen | W | 1.600 | 1.200 |
| Afgegeven vermogen | W | 1.100 | 800 |
| Zaagbladdiameter | mm | 216 | 216 |
| Asgat | mm | 30 | 30 |
| Max. snugheid zaagblad | min1 | 2.500-5.000 | 6.700 |
| Verstek (max. posities) | links en rechts | 48° | 48° |
| Afschuining (max. posities) | links | 48° | 48° |
| Dubbel verstek | afschuining | 45° | 45° |
| verstek | 45° | 45° |
| Zaagcapacitieten |
| afkorthoek 90° | mm | 60 x 270 | 60 x 270 |
| verstekhoek 45° | mm | 60 x 190 | 60 x 190 |
| verstekhoek 48° | mm | 60 x 180 | 60 x 180 |
| afschuinhoek 45° | mm | 48 x 270 | 48 x 270 |
| afschuinhoek 48° | mm | 44 x 270 | 44 x 270 |
| Afmetingen | mm | 460 x 560 x 430 | 460 x 560 x 430 |
| Gewicht | kg | 16 | 15,5 |
Zekeringen:
230 V machines 10 A
In deze handleiding worden de volgende pictogrammen gebruikt:
Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd.
Geeft elektrische spanning aan.
Scherpe randen.
EG-Verklaring van overeenstemming
DW701/DW707
DeWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.
Neem voor meer informatie contact op met DeWALT, zie het adres hieronder of op de achterkant van deze handleiding.
Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 89/392/EEG, gemeten volgens EN 50144:
| | DW701 | DW707 |
| LpA(geluidsdruk) | dB(A)* | 89,7 | 89,7 |
| LvA(geluidisvermögen) | dB(A) | 97,7 | 97,7 |
op de werkplek
Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt.
Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144:
| DW701 | DW707 |
| 2.5 m/s² | 2.5 m/s² |
TUV Rheinland
D-65510, Idstein, Duitsland
Veiligheidsinstructies
Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken.
Bewaar deze instructies zorgvuldig!
Algemeen
1 Zorg voor een opgeruimde werkomgeving
Een rommelige werkomgeving leidt tot ongelukken.
2 Houd rekening met omgevingsinvloeden
Stel elektrische machines niet bloot aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines niet in de buurt van brandbare vloeistoffen of gassen.
3 Voorkom een elektrische schok
Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, formuizen en koelkasten).
Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlekschakelaar (FI-schakelaar) voor te schakelen, verhoogd worden.
4 Houd kinderen uit de buurt
Laat andere personen niet aan de machine of het verlengsnoer komen. Onder 16 jaar is supervisie verplicht.
5 Verlengsnoeren voor gebruik buitenshuis
Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren.
6 Berg de machine veilig op
Berg niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen.
7 Draag geschikte werkkleding
Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubberen werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen.
8 Draag een veiligheidsbril
Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen.
9 Let op de maximum geluidsdruk
Neem voorzorgsmaatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt.
10 Klem het werkstuk goed vast
Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend.
11 Zorg voor een veilige houding
Zorg altijd voor een juiste, stabiele houding.
12 Voorkom onbedoeld inschakelen
Draag een op het net aangesloten machine. Niet met de vinger aan de schakelaar. Laat de schakelaar los wanneer u de stekker in het stopcontact steekt.
13 Blijf voortdurend opletten
Houd uw aandacht bij uw werk. Ga met verstand te werk.
Gebruik de machine niet als u niet geconcentreerd bent.
14 Trek de stekker uit het stopcontact
Schakel de stroom UIT en wacht totdat de machine volledig stil staat voordat u deze achterlaat. Trek de stekker UIT het stopcontact wanneer u de machine niet gebruikt, tijdens onderhoud of bij het verwangen van accessoires.
15 Verwijder sleutels of hulpgereedschappen
Controleer voor het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd.
16 Gebruik de juiste machine
Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel.
Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel.
17 Gebruik het snoer niet verkeerd
Draag de machine nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.
18 Onderhoud de machine met zorg
Houd de machine schoon om beter en veiliger te kunnen werken. Houd u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Controleer regelmatig het snoer en laat dit bij beschadigingen door een erkend DeWALT Service-center repareren. Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet.
19 Controleer de machine op beschadigingen
Controleer de machine voor gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend DeWALT Service-center.
20 Wendt u voor reparaties tot een erkend DeWALT Service-center
Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd.
Aanvullende veiligheidsvoorschriften voor verstekzagen.
- Let erop dat het zaagblad in de juiste richting draait. Houd de zaagbladen scherp. Gebruik geen zaagblad met een grotere of kleinere diameter dan is voorgeschreven. Voor de juiste specificaties van het zaagblad, zie technische gegevens.
- Let erop dat alle vergrendelknoppen en klemmen vergrendeld zijn alvorens de machine in werking te stellen.
- Controleer regelmatig of de luchtsleuven van de motor schoon en stofvrij zijn. Haal de stekker uit het stopcontact alvorens onderhoud aan de machine te plegen of een zaagblad te verwisselen. Lees altijd eerst de handleiding voordat u een accessoire gebruikt. Onjuist gebruik van een accessoire kan schade veroorzaken.
- Laat de motor eerst op volle snelheid komen, voordat u met zagen begint.
- Licht het zaagblad uit de zaagsnede in het werkstuk, voordat de bedieningsschakelaar wordt losgelaten.
- Zet geen wig tegen de ventilator om op die manier de motoras tegen te houden.
- Blijf met uw handen uit de buurt van het zaagblad als de machine op het net is aangesloten. Probeer geen te kleine werkstukken te zagen.
- Probeer nooit om een draaiende machine te stoppen door het zaagblad te blokkeren; op deze manier kunnen de ernstigste ongelukken gebeuren.
- Gebruik nooit geschuurde of beschadigde zaagbladen.
- Gebruik geen slijpschijven.
- Zaag geen ijzerhoudende metalen (metalen met een ijzer- of staalbestanddelen) of metselwerk.
Overige gevaren
De volgende gevaren zijn inherent aan het gebruik van afkortzaagmachines:
- Verwonding door het aanraken van roterende delen. Ondanks toepassing van de veiligheidsvoorschriften en het aanbrengen van beveiligingen blijven bepaalde gevaren bestaan, en wel met name:
- Gevaar voor gehoorbeschadiging.
- Gevaar voor verwonding door de niet afgedekte gedeelten van het zaagblad.
- Gevaar voor verwonding bij het verwisselen van het zaagblad.
- Gevaar voor beklemming van vingers bij het openen van de afdekkap.
- Gezondheidsrisico door het inademen van stof, met name bij het verwerken van eiken- en beukehout.
Inhoud van de verpakking
De verpakking bevat:
1 Gedeeltelijk gemonteerde machine, 1 Inbussleutel 4 mm, 1 Inbussleutel 6 mm, 1 216 mm HM zaagblad, 2 Slotbouten, 1 Inzetstuk voor parallelaanslag (met 2 schroeven), 1 Handleiding, 1 Onderdelentekening
- Controleer de machine, losse onderdelen en accessoires op transportschade.
- Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.
- Verwijder de verpakkingsmaterialen zorgvuldig van de zaagmachine.
Beschrijving (fig. A1 & A2)
Uw DeWALT afkort- en verstekzaagmachine is ontwikkeld voor professioneel gebruik. Deze nauwkeurige machine kan snel en gemakkelijk worden ingesteld op afkorten, afschuinen, verstekzagen of dubbelverstekzagen. Wanneer het werkstuk op een stuk hout wordt geplaatst, wordt het zaagbereik vergroot tot 300 mm.
A1
1 AAN/UIT-schakelaar 2 Zaagkop-ontgrendeling 3 Draaggreep 4 Bovenste vaste beschermkap 5 Buitenflens 6 Borgbout zaagblad 7 Onderste beschermkap 8 Inzetstuk voor parallelaanslag 9 Vaste tafel 10 Uitsparing voor zaagblad 11 Verstekzoeker 12 Verstekklemknop 13 Draaitafel/verstekarm 14 Verstekschaal 15 Parallelaanslag 16 Bovenste stofzuigadapter
A2
17 Zaagvergrendeling 18 Vergrendelingshaak zaagkop 19 Afschuinklemhendel 20 Afschuinschaal 21 Bevestigingsgaten werkbank 22 Vergrendelknop 23 Dwarslangen 24 Zaagkop
Opties
A3
25 Eindplaat van tafel 26 Steungeleidestangen 27 Materiaalsteun 28 Materiaalklem 29 Wegklapbare aanslag 30 Regelbare steun 760 mm (max. hoogte) 31 Onderstel
A4
32 Aanslag voor korte werkstukken (enkel bruikbaar met gemonteerde geleidestangen [26])
A5
31 Onderstel
33 Rollentafel
De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.
Vervangen van het snoer of de stekker
Als de stekker of het snoer worden vervangen, moet de oude stekker of het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.
Gebruik van verlengsnoeren
Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm². Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.
Monteren
Haal voor het monteren altijd de stekker uit het stopcontact.
De motor en de beschermkappen zijn reeds op het onderstel gemonteerd.
DE7777, optie - stofafzuiging (fig. B)
De adapter (16) voor de bovenste vaste beschermkap is reeds in de fabriek gemonteerd.
- Monteer de middelste stofafzuigadapter (34) zoals aangegeven.
- Zet de onderste stofafzuigadapter (35) vast met behulp van de schroeven (36).
- Sluit de slangen (37) aan op de adapters; de langste slang hoort op adapter (16).
- Sluit de slangen aan op de 3-wegconnector (38).
- Sluit indien mogelijk een stofafzuiger aan die voldoet aan de geldende richtlijnen voor stofemissie.
Plaatsen van het inzetstuk voor de parallelaanslag (fig. A2 & C)
Gebruik het verstekinzetstuk voor alle zaagsneden!
- Duw de zaagkop (24) naar beneden om de vergrendelknop (22) uit te kunnen trekken en de zaagkop (fig. A2) omhoog te zetten.
- Plaats de schroeven (40) en onderlegringen (41) in de gaten (39) zoals aangegeven om het inzetstuk voor de parallelaanslag (fig. C) te monteren.
Kabelklem (fig. D)
- Steek de kabel (42) in de kabelklem (43). Zorg ervoor dat er voldoende snoerlengte vrij is om de trekkende zaagbeweging over de volle lengte mogelijk te maken.
Plaats de machine op een vlak, stabiel oppervlak. De aanbevolen werkhoogte is 700 tot 750 mm.
- Steek de twee slotbouten (45) in de twee gaten (21). Zet de bouten stevig vast zodat de machine niet kan bewegen.
Monteren van het zaagblad (fig. A1, F1 & F2)
De tanden van een nieuw blad zijn scherp en kunnen gevaarlijk zijn.
- Druk de spindelvergrendeling (44) in en draai de spindel met de hand, totdat de spindel wordt geblokkeerd. Houd de vergrendeling ingedrukt om te voorkomen dat het zaagblad gaat draaien (fig. F1).
- Draai de borgbout van het zaagblad (6) los door de 6 mm Inbussleutel rechtsom te draaien. Verwijder de borgbout van het zaagblad (6), de ring en de buitenflens (5) (fig. A1).
- Druk de ontgrendeling van de onderste beschermkap en de zaagkop (2) in om de onderste beschermkap (7) op te lichten en het zaagblad (45) (fig. F2) te verwijderen.
- Plaats het nieuwe zaagblad (45) op de kraag (46) van de binnenflens (47). Zorg er hierbij voor dat de tanden aan de onderzijde van het zaagblad in de richting van de achterkant van de zaag, dus van de gebruiker vandaan wijzen (fig. F2).
- Plaats de buitenflens (5) terug en zorg ervoor dat de positioneringsnokken (48) goed aan weerszijden van de motor vastklikken.
- Draai de borgbout van het zaagblad (6) vast door deze linksom te draaien. Houd hierbij de spindelvergrendeling (44) ingedrukt met uw andere hand (fig. F1).
Druk nooit op de spindelvergrendeling terwijl het zaagblad draait.
Instellen
Haal voor het instellen altijd de stekker uit het stopcontact.
Deze verstekzaagmachine is in de fabriek nauwkeurig afgesteld. Als zij als gevolg van het transport of om andere redenen toch opnieuw moet worden afgesteld, dient dit te gebeuren zoals hieronder beschreven. De instelling zou nu niet meer moeten verlopen.
Het blad moet een constante zaagdiepte hebben over de gehele lengte van de tafel en het blad mag de vaste tafel aan het eind van de sleuf of aan de voorkant van de draaiarm niet raken. Hiervoor moeten de dwarsstangen volledig parallel met de tafel zijn wanneer de zaagkop ingedrukt is.
- Druk de ontgrendeling van de onderste beschermkap en de zaagkop (2) (fig. F1) in.
- Duw de zaagkop helemaal naar de achterste stand en meet de hoogte van de draaitafel (13) tot de onderkant van de buitenflens (5) (fig. G1).
- Druk op het ontgrendelsymbool van de zaagkop-dwarsvergrendeling (17) (fig. A2).
- Houd de zaagkop ingedrukt en trek de kop naar het eind van zijn beweging.
- Meet de hoogte die aangegeven is in figuur G1 opnieuw. De beide waarden moeten gelijk zijn.
- Het afstellen geschiedt als volgt:
- Draai de borgmoer (49) in de beugel (50) onder de bovenste stofafzuigadapter (16) los en stel de schroef (51) bij. Doe dit in kleine stapjes (fig. G2). Draai de borgmoer (49) weer vast.
Controleer altijd of het zaagblad de tafel aan het eind van de sleuf of aan de voorkant van de draaiarm bij 90° haakse en 45° afschuinposities niet raakt. Schakel de machine niet in voordat u dit heeft gecontroleerd!
Controleren en afstellen van het zaagblad ten opzichte van de parallelaanslag (fig. A2, H1 - H4)
- Draai de verstekklemknop (12) los door deze linksom te draaien (fig. H1).
- Trek de kop naar beneden en vergrendel hem in deze stand met behulp van de vergrendelknop (22) (fig. A2).
- Licht de verstekzoeker (11) omhoog en draai de kop totdat de verstekzoeker in de 0° valt. Zet de klemknop (12) niet vast (fig. H1).
- Nu moeten de beide 0° merkstrepen (52) op schaal (14) net zichtbaar zijn (fig. H2).
- Plaats een winkelhaak (53) tegen de linkerkant van de parallelaanslag (15) en het zaagblad (45) (fig. H3).
Laat de winkelhaak niet in aanraking komen met de tanden van het zaagblad.
- Als het zaagblad niet exact 90° ten opzichte van de parallelaanslag staat:
- Draai de twee schroeven (53) los en beweeg de verstekschaal/zaagkopconstructie naar links of rechts tot het zaagblad haaks ten opzichte van de parallelaanslag staat, gecontroleerd met de winkelhaak (fig. H4). Draai de verstekklemknop (12) (fig. H1) vast.
- Draai de twee schroeven (53) weer vast (fig. H4).
Zorg ervoor dat de achterkant van de verstekschaal altijd in contact blijft met de twee positioneringsnokken (54).
Controleren en afstellen van het zaagblad ten opzichte van de tafel (fig. A2, J1 - J3)
Zorg ervoor dat de zaagkop is geblokkeerd in de 0° verstekstand. - Zet de afschuinklemhendel (19) vrij door deze naar beneden te duwen (fig. A2). - Duw de zaagkop naar rechts om te controleren of hij helemaal verticaal is en zet de afschuinklemhendel (19) vast. - Plaats een winkelhaak (53) op de tafel en tegen het zaagblad (45) (fig. J1).
Laat de winkelhaak niet in aanraking komen met de tanden van het zaagblad.
- Het afstellen geschiedt als volgt: Draai de afschuinklemhendel los (19) (fig. A2).
- Gebruik een inbussleutel om de schroef (55) zover als nodig bij te stellen (fig. J2).
- Controleer of de afschuinindicator (56) 0° op de afschuinschaal (20) aangeeft (fig. J3).
- Zo niet, draai dan de twee schroeven (57) los en verschuif de schaal (20) zover als nodig is en draai de twee schroeven vast.
Controleren en afstellen van de afschuinhoek (fig. J3, K1 & K2)
Uw zaagmachine is voorzien van een hendel met geribbeld uiteinde (58) voor het instellen van de afschuinhoek waarmee de vaste standaard kan worden ingesteld op 45° of 48° (fig. K1).
- Uit = 48° - In = 45°
- Duw de 45° / 48° instelhendel in (58).
- Duw de afschuinklemhendel (19) naar beneden.
- Beweeg de zaagkop naar links, naar zijn maximale afschuinstand.
- Controleer met behulp van een gradenboog of de hoek exact 45° is (fig. K2).
- Indien een correctie nodig is, verdraai dan de afstelschroef (59) voor de afschuinhoek zover als nodig (fig. J3).
Tijdens deze afstelling adviseren wij u het gewicht van de zaagkop op te vangen door hem tegen te houden. Het is dan gemakkelijker om de afstelschroef bij te stellen.
Aanwijzingen voor gebruik
- Neem altijd de veiligheidsinstructies in acht en houd u aan de geldende voorschriften.
Zet het werkstuk stevig vast. - Oefen geen overmatige druk uit op de machine. Geef geen zijdelingse druk op het zaagblad. Voorkom overbelasting.
Alvorens met de machine te gaan werken:
- Breng het juiste zaagblad aan. Gebruik geen overmatig versleten zaagbladen. Het zaagblad moet geschikt zijn voor het maximum toerental van de machine. Probeer niet om extreem kleine werkstukken te zagen.
- Oefen bij het zagen geen overmatige druk op het zaagblad uit. Forceer het zagen niet.
- Laat de motor voor het zagen op volle toeren komen. Zorg ervoor dat alle knoppen en hendels goed vastgedraaid zijn.
AAN- en Uitschakelen (fig. L1 & L2)
DW701 - Instellen van de elektronische snelheidsregeling
Deze machine is uitgerust met een elektronisch systeem waardoor de machine een hoger motorvermogen, een automatische motorrem en variabel toerental heeft. De snelheid is traploos regelbaar van 2.500 tot 5.000 min⁻¹ met behulp van het stelwiel (60) voor gelijkmatige zaagresultaten in alle soorten hout, plastic en in aluminium.
- Zet het stelwiel in de gewenste stand. De juiste instelling wordt proefondervindelijk vastgesteld.
1 = 2.500 min⁻¹, 2 = 3.100 min⁻¹, 3 = 3.800 min⁻¹, 4 = 4.400 min⁻¹, 5 = 5.000 min⁻¹
DW701/DW707
- Druk schakelaar (1) in en druk tegelijkertijd de ontgrendeling van de onderste beschermkap en zaagkop (2) in zoals aangegeven in fig. L2.
- Om de machine UIT te zetten laat u de schakelaar los.
- De schakelaar kan niet geblokkeerd worden voor continu bedrijf.
Kwaliteit van de zaagsnede
Hoe glad een zaagsnede is, hangt altijd af van een aantal variabelen, zoals het te zagen materiaal. Als optimale zaagsneden nodig zijn, bijvoorbeeld voor het maken van lijsten en ander precisiewerk, gebruik dan een scherp zaagblad (60 tanden, hardmetaal) en een lagere, gelijkmatige zaagsnelheid om het gewenste resultaat te bereiken.
Zorg ervoor dat het materiaal tijdens het zagen niet kruipt; maak het stevig vast. Laat de zaagarm pas omhoogkomen als het zaagblad volledig tot stilstand is gekomen. Als aan de achterkant toch kleine splinters ontstaan, plak dan een stuk crêpe-plakband op de plaats waar de zaagsnede zal worden gemaakt. Zaag door het crêpe-plakband en verwijder het voorzichtig na het zagen.
Instellen van de verstekhoek (fig. A1)
De verstekarm kan vooraf worden ingesteld op 0°, 15°, 22,5°, 30°, 31,6° en 45° links en rechts. Het is ook mogelijk om de verstekhoek op 48° te zetten.
- Draai de verstekklemknop (12) los en til de verstekzoeker (11) omhoog om de verstekarm vrij te zetten.
- Beweeg de arm naar de gewenste hoek en zet hem vast met de verstekklemknop (12).
- Richt de verstekarm (13) zoals aangegeven in fig. H1 - H3 door de rand van de arm naar de gewenste merkstreep op de schaal te bewegen:
- links van 0°: rode merkstrepen
- rechts van 0°: zwarte merkstrepen
Let er bij het zagen van verstekken op dat het afgezaagde deel niet klem raakt tussen het zaagblad en de parallelaanslag. De hoek van het afgezaagde deel moet groter dan 90° zijn om te voorkomen dat het afgezaagde deel door het zaagblad wordt meegenomen.
Instellen van de afschuinhoek (fig. K1)
- Zet de instelhendel voor hoeken van 45° / 48° (58) in de gewenste stand.
- Draai de afschuinklemhendel (19) los en kantel de zaagkop naar links; de instellingen 0°, 15°, 30°, 33,85° en 45° zijn met cijfers aangegeven.
- Houd de zaagkop stevig vast, laat hem niet vallen. Houd de zaagkop vast en zet de afschuinklemhendel (19) stevig vast.
Haaks afkorten (fig. A2 & M)
- Draai de verstekklemknop (12) los en til de verstekzoeker (11) omhoog (fig. A2).
- Zet de verstekvergrendeling in de 0° stand en zet de verstekklemknop vast.
- Plaats het te zagen werkstuk tegen de parallelaanslag.
- Houd de draaggreep (3) vast en duw de zaagkop-ontgrendeling (2) in om de zaagkop vrij te zetten. Druk de schakelaar (1) om de motor te starten. Het is aan te bevelen het zaagwerk altijd zo veel mogelijk bij de parallelaanslag te beginnen (fig. M).
- Breng de zaagkop omlaag om door het materiaal te zagen. Forceer de machine niet.
- Wanneer de zaagkop helemaal beneden is, kunt u hem weer naar voren door het materiaal trekken.
- Als de zaagsnede beëindigd is, laat u de schakelaar en de zaagkopontgrendeling (2) los en brengt u de zaagkop terug naar de bovenste ruststand.
- Voor sommige soorten kunststofprofielen is het soms beter om in omgekeerde volgorde te werk te gaan.
- De onderste beschermkap is zo ontworpen dat ze snel sluit wanneer hendel (2) wordt losgelaten. Als de kap niet binnen 1 seconde sluit, laat dan de zaagmachine controleren door een erkende DeWALT servicedienst.
Afkorten in verstek (fig. A2 & N)
- Draai de verstekklemknop (12) los en til de verstekzoekerhendel (11) omhoog (fig. A2).
- Beweeg de zaagkop naar links of rechts naar de gewenste hoek. Er zijn een aantal vaste standen bij 15°, 22,5°, 30° en 45° (fig. N).
- Indien u een tussenliggende hoek wenst of een hoek van 48°, houd dan de zaagkop vast en zet deze vast door de verstekklemknop vast te zetten.
- De verstekklemknop moet goed vastgedraaid worden voordat u begint met het zaagwerk. Ga verder zoals beschreven voor verticaal zagen.
Als het afvalstuk van het werkstuk erg klein is, leg het hout dan zo tegen de zaag, dat het afvalstuk zich aan de kant met de grootste hoek t.o.v. de parallelgeleiding bevindt: bij zagen met verstek naar links het afvalstuk maar rechts, bij zagen met verstek naar rechts het afvalstuk maar links.
Afkorten met afschuinhoek (fig. A2, K1 & O)
Afschuinhoeken kunnen worden ingesteld van 0° tot 48° naar links. Afschuinhoeken tot 45° kunnen worden gezaagd met de verstekarm tussen de nul en een maximum verstekstand van 45° rechts of links.
- Draai de afschuinklemhendel (19) los en stel de gewenste afschuinhoek in (fig. A2).
- Indien nodig, gebruik de instelhendel voor hoeken van 45° / 48° (58) (fig. K1).
- Draai de afschuinklemhendel (19) stevig vast (fig. A2). Ga verder zoals beschreven voor verticaal zagen.
Dubbele versteksnede (fig. P1 & P2)
Een dubbele versteksnede is een combinatie van een afschuinsnede en een versteksnede. Deze soort zaagsnede wordt gebruikt voor het zagen van lijsten of dozen met schuine kanten zoals aangegeven in fig. P1.
Zorg ervoor dat, als de zaaghoek telkens verschillend is, de afschuinklemknop en de verstekklemknop stevig aangedraaid zijn. De knoppen moeten na elke verandering van de verstek- c.q. afschuinhoek worden vastgezet.

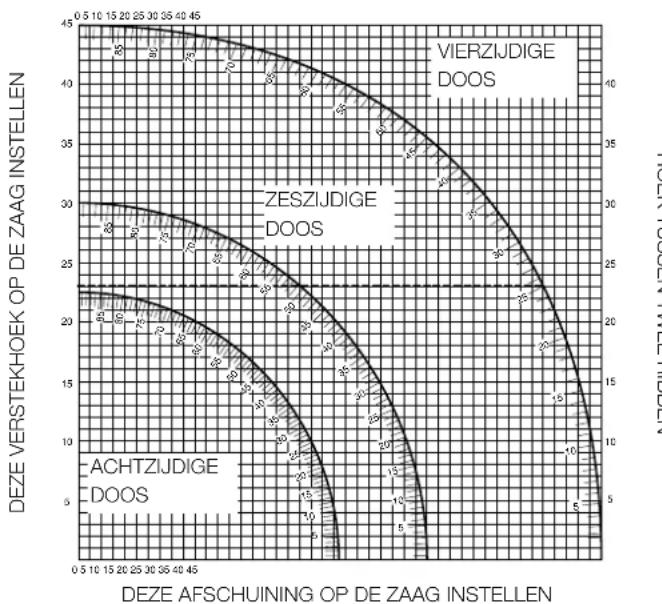

- De onderstaande grafiek helpt u bij het kiezen van de juiste afschuin- en verstekinstellingen voor een aantal gebruikelijke hoeken. U gebruikt de grafiek door de gewenste hoek "A" (fig. P2) voor uw project te kiezen en deze hoek op de juiste curve in de grafiek te vinden. Ga van dat punt recht naar boven of beneden om de juiste afschuinhoek te vinden en recht naar links of rechts om de juiste verstekhoek te vinden.
- Stel de zaag in op de voorgeschreven hoeken en maak enkele proefzagen.
- Oefen met het in elkaar zetten van de gezaagde delen.
- Voorbeeld: Maak een vierzijdige doos met buitenhoeken van 30° (hoek "A", fig. P2), gebruik de bovenste boog rechts. Zoek 30 op de boogschaal.
- Volg de horizontale snijlijn naar beide zijden om de instelling van de verstekhoek van de zaag (23°) te verkrijgen.
- Volg op dezelfde manier de verticale snijlijn naar beneden of naar boven voor het instellen van de afschuinhoek van de zaag (40°).
- Maak steeds enkele proeven met stukjes afvalhout om de instellingen te controleren.
Maak nooit dubbele verstekken boven de grenswaarden van 45° afschuining met 45° verstek links of rechts.
Zagen van korte werkstukken (fig. A4)
Het is aan te bevelen de aanslag voor korte werkstukken (32) te gebruiken, zeker wanneer u achter elkaar een aantal stukken met dezelfde lengte zaagt, maar ook als u individuele stukken met verschillende lengten zaagt. De aanslag kan alleen worden gebruikt in combinatie met een stel optionele geleidestangen (26).
Vastklemmen van het werkstuk (fig. A3)
Gebruik altijd een materiaalklem bij het zagen van niet-ijzerhoudende metalen.
- Meestal is de drukkracht van het zaagblad voldoende om het werkstuk stevig tegen de parallelaanslag aan te drukken.
- Indien het werkstuk toch loskomt van de tafel of de parallelaanslag, gebruik dan de optionele materiaalklem (28).
Zagen van lange werkstukken (fig. A3)
Ondersteun lange werkstukken altijd.
Figuur A3 toont de ideale opstelling voor het zagen van lange werkstukken waarbij de zaag vrijstaand gebruikt wordt (alle onderdelen zijn verkrijgbaar als optie). Deze onderdelen (behalve het onderstel en de materiaalklem) moeten zowel aan de aanvoer- als uitvoerzijde worden gemonteerd:
- Onderstel (31) (wordt geleverd met montagehandleiding).
- Geleidestangen (500 of 1000 mm) (26).
- Steunen (30) om de geleidestangen te ondersteunen. Gebruik deze steunen niet om de machine te ondersteunen! De hoogte van de steunen kan worden aangepast.
- Materiaalsteunen (27). - Eindplaat (25) voor het ondersteunen van de stangen (ook wanneer u op een bestaande werkbank werkt).
- Materiaalklem (28).
- Wegklapbare aanslag (29).
- Plaats uw zaag op het onderstel en monteer de geleidestangen.
- Schroef de materiaalsteunen (27) stevig aan de geleidestangen (26). De materiaalklem (28) functioneert nu als een aanslag.
- Bevestig de eindplaten (25) aan de tafel.
- Bevestig de wegklapbare aanslag (29) aan de achterste geleidestang.
- Gebruik de wegklapbare aanslag (29) om de lengte van halflange en lange werkstukken in te stellen. Hij kan zijdelings worden verplaatst of weggeklapt worden wanneer hij niet wordt gebruikt.
Gebruik van de rollentafel (fig. A3 & A5)
De rollentafel (33) maakt het bewerken van lange en brede werkstukken erg gemakkelijk (fig. A5). De rollentafel kan links of rechts aan de machine worden bevestigd. Om de rollentafel te kunnen gebruiken heeft u een extra onderstel nodig (fig. A3).
Monteer de rollentafel zoals beschreven in de handleiding van het onderstel.
- Vervang de korte steunstangen van het onderstel met de excentrische stangen van de tafel aan de kant waar u de tafel wilt gebruiken.
- Volg dan de verdere aanwijzingen in de handleiding van de rollentafel.
Aanbevolen zaagbladen
HM-zaagbladen Toepassing Diameter Tanden
Negatieve tand Voor hout, plaatmateriaal 216 24
dikke kunststofprofielen
Voor kwaliteitspanelen 216 48
(fijne snede), dunne kunststofprofielen
Negatieve tand Voor dunne kunststofprofielen 216 60
met vlakke tip (bv. lamellen voor raamblinden,
kabelgoten)
Bij het zagen van non-ferrometalen mag de machine alleen in de verstekzaagmodus worden gebruikt. Wij raden aan om geen afschuinsnedes en gecombineerde verstek- en afschuinhoeken in non-ferrometalen te maken. De machine mag niet worden gebruikt voor het zagen van ferrometalen.
- Gebruik altijd een materiaalklem bij het zagen van non-ferrometalen. Zorg dat het werkstuk stevig is vastgeklemd.
- Gebruik alleen zaagbladen die geschikt zijn voor het zagen van non-ferrometalen.
- Wanneer u smeermiddelen gebruikt, gebruik dan alleen was of een scheidingspray. Gebruik geen emulsies of soortgelijke vloeistoffen.
- Sluit een FI- en DI-schakelaar tussen de machine en het lichtnet aan om restrisico's door metaalkrullen te voorkomen.
De FI-schakelaar moet voldoen aan de volgende specificaties:
nominale spanning 230 V
reactietijd < 15 ms
smeltstroom 30 mA
De DI-schakelaar moet voldoen aan de volgende specificaties:
DIN VDE 0681
nominale spanning 230 V
uitschakeling van alle polen L + N + PE
aardlekdetectie
onderspanningsbeveiliging
Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires.
Transport (fig. A1 & A2)
- Wanneer u de zaag wilt vervoeren, zet dan de afschuin- en verstekinstellingen op 0° .
- Druk de ontgrendeling van de onderste beschermkap en zaagkop in (2) (fig. A1). Duw de kop naar beneden en druk de vergrendelknop in (22) (fig. A2).
- Breng het zaagblad in ruststand en druk de dwarsvergrendeling (17) in.
- Gebruik altijd de draaggreep (3) om de zaagmachine te vervoeren.
Onderhoud
Uw DeWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.
Smering
Uw machine heeft geen extra smering nodig.
Reiniging
Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek.
Gebruikte machines en het milieu
Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een DeWALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt.
GARANTIE
30 DAGEN "NIET GOED, GELD TERUG" GARANTIE
Indien uw DeWALT-machine om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuur de machine dan compleet zoals bij aankoop binnen 30 dagen terug naar DeWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.
- 1 JAAR GRATIS SERVICE-CONTRACT
Mocht uw DeWALT-machine binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze servicecentra op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DeWALT-servicecentrum.
1 JAAR GARANTIE
Mocht uw DeWALT-machine binnen 12 maanden na datum van aankoop defect raken ten gevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DeWALT, op voorwaarde dat:
- het product niet foutief gebruikt werd
- het product niet gerepareerd is door onbevoegden
- het aankoopbewijs met dit aanbod de aankoopdatum wordt overlegd
Informeer bij uw dealer of bij het DeWALT-hoofdkantoor waar het adres van het dichtstbijzijnde servicecentrum (zie de achterzijde van deze handleiding).
Gefeliciteerd!
U heeft gekozen voor een DeWALT-machine. Jarenlange ervaring, constante productontwikkeling en vernieuwing maken DeWALT tot een van de meest betrouwbare partners voor professionele gebruikers.
Inhoudsopgave
| Tekniske data no - 1 |
| CE-Sikkerhetserklaering no - 1 |
| Sikkerhetsforskritter no - 2 |
| Kontroll av pakkens innhold no - 3 |
| Beskrévelse no - 3 |
| Elektrisk sikkerhet no - 3 |
| Bruk av skjoteledning no - 3 |
| Montering no - 3 |
| Justering no - 4 |
| Bruksanvising no - 4 |
| Vedlighold no - 7 |
| Garanti no - 7 |
Technische gegevens
| DW701 DW707 |
| Spenning V 230 | 230 | |
| Motor effekt (forbruk) | W 1.600 | 1.200 |
| Motor effekt (avgitt) | W 1.100 | 800 |
| Bladdiameter | mm 216 | 216 |
| Utsparingsdiameter | mm 30 | 30 |
| Maks. bladhestighet | min' 2.500-5.000 | 6.700 |
| Gjaering (maks.) | venstre og hoyre 48° | 48° |
| Krenkvinkel (maks.) | venstre 48° | 48° |
| Dobbelgaardering | krenkvinkel 45° | 45° |
| gjaering 45° | 45° |
| Kapasitet | | |
| kapping 90° | mm 60 x 270 | 60 x 270 |
| gjaering 45° | mm 60 x 190 | 60 x 190 |
| gjaering 48° | mm 60 x 180 | 60 x 180 |
| krenkvinkel 45° | mm 48 x 270 | 48 x 270 |
| krenkvinkel 48° | mm 44 x 270 | 44 x 270 |
| Ytterdimensjoner | mm 460 x 560 x 430 | 460 x 560 x 430 |
| Vekt | kg 16 | 15,5 |
| Sikring: |
| 230 V | | 10 A |
Denk aan het arbeidsmilieu
Stel elektrisch gereedschap niet bloot aan regen. Gebruik het niet op vochtige of natte plaatsen. Zorg voor goede verlichting van de werkplek. Gebruik elektrisch gereedschap niet in de buurt van brandbare vloeistoffen of gassen.
België en Luxemburg Weihoek 1, Nossegem Fax: 02 721 40 45
1930 Zaventem-Zuid www.dewaltbenelux.com
| Denmark D | eWALT TIf: 70 20 15 30Hejrevang 26 B Fax: 48 14 13 993450 Allerød www.dewalt-nordic.com | |
| Deutschland DEWALT Tel: 06126-21-1Richard-Klinger-Straße Fax: 06126-21-277065510 Idstein www.dewalt.de |
| Ελλάς | BLACK & DECKER (ΕλλΑΣ) A.E.Στραβωνος 7 & Αεωφ. Bουλιαγμένης 159166 74 Γλυφάδα - Αθήνα | Tηλ. Φαξ Φ10 8981616010 8982630 |
| Espana | DEWALT Tel: 934 797 400Parque de Negocios "Mas Blau"Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona) | Fax: 934 797 439 |
| France | DEWALT Tel: 472 20 39 72Le Paisy Fax: 472 20 39 02BP 21, 69571 Dardilly Cedex | |
| HelvetiaSchweiz | DEWALT ROFO KundendienstGewerbebzone Seeblick3213 Kleinbösingen | Tel: 026 - 674 93 93Fax: 026 - 674 93 94www.dewalt.ch |
| Ireland | DEWALT Tel: 00353-2781800Calpe House Rock HillBlack Rock, Co. Dublin | Fax: 00353-2781811 |
| Italia | DEWALT Tel: 0800-014353Viale Elvezia 220052 Monza (Mi) | Fax: 039-2387592 |
| Nederland | DEWALTFlorijnstraat 104879 AH Etten-Leur | Tel: 076 50 02 000Fax: 076 50 38 184www.dewalt.benelux.com |
| Norge | DEWALT Tel: 22 99 99 00Stromsvielen 3441011 Oslo | Fax: 22 99 99 01www.dewalt-nordic.com |
| Österreich | DEWALT Tel: 01 - 66116 - 0Werkzeugevertriebs GmbHErlaerstraße 165, Postfach 320,1231 Wien | Fax: 01 - 66116 - 14www.dewalt.at |
| Portugal | DEWALTRua Egas Moniz 173João do Estoril, 2766-651 Estoril | Tel: 214 66 75 00Fax: 214 66 75 75 |
| Suomi | DEWALT Puh: 98 25Palotie 301610 Vantaa | Fax: 98 25 45 444www.dewalt-nordic.com |
| Brandvägen 301610 Vanda | Tel: 98 25 45 40Fax: 98 25 45 444www.dewalt-nordic.com |
| Sverige | DEWALTBox 603421 26 Västra Frölunda, Besöksadr. Ekonomivägen 11 | Tel: 031 68 61 00Fax: 031 68 60 08www.dewalt-nordic.com |
| Türkije | DEWALTMerkez Mahallesji, Koyalı Mevkii, Şahnur Sokak(OTTO Binasi) 34530 Yenibosna/İstanbul (PBX) | Tel: 021 26 39 06 26Faks: 021 26 39 06 35 |
| United Kingdom | DEWALT210 Bath RoadSlough, Berks SL1 3YD | Tel: 01753-56 70 55Fax: 01753-57 21 12 |
