Značka	Samsung
Model	RT32K5030WW
Typ produktu	Mraznička (kombinovaná chladnička a mraznička)
Hlavní funkce	Chlazení a mražení, možnost převěšení dveří
Napájení	Elektrické (napájecí kabel)
Údržba a čištění	Pravidelné čištění, ruční nebo automatické odmrazování podle modelu
Bezpečnost	Odpojte před jakýmkoli zásahem, k přemístění jsou potřeba 2 osoby, používejte ochranné rukavice
Náhradní díly a opravitelnost	Rukojeť, těsnění, zásuvka, panty (horní, střední, spodní) vyměnitelné uživatelem
Obecné informace	Návod k dispozici v několika jazycích, modelový kód na štítku s čárovým kódem vlevo dole

Často kladené otázky - RT32K5030WW SAMSUNG

Jak vyměnit rukojeť mrazničky?

Pro sejmutí rukojeti ji vytáhněte ven a poklepejte svisle, aby se uvolnil zámkový systém. Při montáži postupujte v opačném pořadí a pevně utáhněte šrouby.

Jak vyměnit těsnění dveří?

Sejměte těsnění tahem za 4 rohy, poté za střed. Připevněte nové těsnění a ujistěte se, že mezi těsněním a dveřmi není mezera.

Jak vyjmout zásuvku mrazničky?

Vyjměte zásuvku tahem za část s kolečky a zvednutím. Při zpětné instalaci postupujte obráceně.

Jak vyměnit pant?

Odpojte spotřebič a sejměte dveře. Použijte nástrčný klíč 10 mm pro horní panty, 8 mm pro střední a spodní. Po výměně smontujte v opačném pořadí.

Lze převěsit dveře?

Ano, převěšení dveří je možné. Postupujte podle kroků v návodu: odpojte spotřebič, sejměte panty a dveře, poté smontujte s přehozením stran. Tento úkon vyžaduje 2 osoby.

Jaká bezpečnostní opatření je třeba dodržovat?

Vždy před opravou odpojte spotřebič. Používejte ochranné rukavice. Při těžkých úkonech (převěšení dveří) nechte si pomoci od jiné osoby.

Kde najdu modelový kód spotřebiče?

Modelový kód je uveden na štítku s čárovým kódem umístěném vlevo dole na výrobku.

Jak získat náhradní díly?

Navštivte web Samsung pro nákup dílů (http://samsung.com) a zadejte modelový kód. Díly vyměnitelné uživatelem jsou rukojeť, těsnění, zásuvka a panty.

Co dělat, když návod není k dispozici v mém jazyce?

Na stránce návodu zvolte svůj jazyk a zadejte svůj e-mail, abyste obdrželi specificky přeloženou verzi.

Vztahuje se záruka na opravy provedené uživatelem?

Ne, opravy neprovedené certifikovaným servisem Samsung mohou zrušit záruku. Pouze specifikované díly (rukojeť, těsnění, zásuvka, panty) jsou vyměnitelné uživatelem.

NÁVOD K OBSLUZE RT32K5030WW SAMSUNG

Návod k servisním úkonům

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com.
2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku.
3. Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.
4. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.
5. Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

⚠️ UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.
  • Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.
• Při provádění oprav mějte ochranné rukavice.

Čeština

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Těsnění
03 Prostřední závěs 04 Zásuvka
05 Dolní závěs 06 Štítek s čárovým kódem

Čeština

Výměna rukojeti

UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.
• Pevně zatlačte rukojetí na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.
• Při nasazování rukojeti pevně utáhněte šrouby.
• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena.

Demontáž rukojetí

POZNÁMKA

Tento postup se vztahuje na prostor chladničky i prostor mrazničky.

MR

Vytáhněte rukojeť a svisle do rukojeti udeřte. Když je rukojeť uvolněna ze zámku Vytáhněte rukojeť směrem k sobě (podle obrázku)

CHL

• Dávejte pozor, aby nedošlo k poškrábání.
• Při rozebírání dbejte na to, aby byl přístroj vypnutý. Při sestavování postupujte v opačném pořadí.

Čeština

Výměna těsnění

UPOZORNĚNÍ

Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

Sejmutí těsnění

1. Zatáhněte za 4 rohy těsnění mrazničky a chladničky.

1. Zatáhněte za střed těsnění.

Výměna těsnění

Nasadte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Čeština

Výměna zásuvky

⚠️ UPOZORNĚNÍ

Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

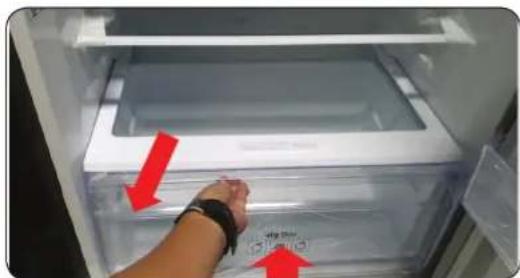

Vytažení zásuvky

Zásuvku vytáhněte zatažením za část s kolečky a jejím zvednutím.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Čeština

Výměna závěsu

Při výměně závěsů je třeba nejprve demontovat dveře.

⚠ UPOZORNĚNÍ

• Při demontáži dveří budťe velmi opatrní, protože dveře jsou těžké.
• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.
• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.
• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.
• Ujistěte se, že dřík je k závěsu pevně připojen.
• Zkontrolujte, že je závěs pevně připojen ke skříni.
• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

⚠️ VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.
• Před obrácením směru otvírání dveří odpojte sítový kabel.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm

Nástrčkový klíč 10 mm Inbusový klíč (5 mm) Plochý klíč 10 mm

Čeština

Změna směru otevíráni dveří Horní závěs

1. Pomocí šroubováku (+) vyšroubujte 1 šroub u každého krytu závěsu.

2. Zatáhněte za háčky a kryt závěsu zvedněte.

3. Na horním závěsu odpojte konektor kabelů.

⚠️ UPOZORNĚNÍ

Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

1. Pomocí nástrčkového klíče 10mm demontujte 2 šestihranné šrouby, které přidržují závěs na vrchu chladničky.

Čeština

1. Odstraňte P/L horní závěs.

Je nutné pracovat ve více než 2 osobách. Jedna osoba musí dveře držet, abyste zabránili jejich pádu.

Čeština

Prostřední závěs

1. Pomocí nástrčkového klíče 8 mm nebo šroubováku (+) vyšroubujte 2 šestihranné šrouby, které drží závěs.

2. Pomocí šroubováku (+) vyšroubujte 1 šroub u každého závěsu.

3. Rozeberte prostřední závěs dveří směrem nahoru.

⚠️ UPOZORNĚNÍ

- Je nutné pracovat ve více než 2 osobách.

- Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

Čeština

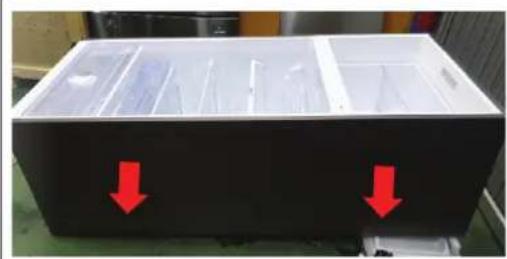

Dolní závěs

1. Výrobek položte (podle obrázku).

⚠️ UPOZORNĚNÍ

• Pod výrobek je třeba umístit podložku, abyste jeho zadní část chránili před poškozením.
• Je nutné pracovat ve více než 2 osobách.

• Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

• Pomocí nástrčkového klíče 8 mm nebo šroubováku (+) vyšroubujte 3 šestihranné šrouby, které drží závěs.

• Odstraňte dolní závěs.

• Po výměně horního, prostředního a/nebo spodního závěsu provedte opětovnou montáž v opačném pořadí kroků postupu demontáže.

⚠️ UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste nepoškodili kabely.

Čeština

Používatelšká servisná príručka

Vyberte zásuvku potiahnutím valčekovej časti a jej podvihnutím nahor.

Opätovná montáž zásuvky

1. Odskrutkujte 1 skrutku krytu pántu pomocou krížového skrutkovača a otvorte kryt.

2. Potiahnite háčiky a podvihnite kryt pántu.

3. Odpojte káblový konektor na hornom pánte.

POZOR

1. Demontujte horný pravý/l'avý pánt.
