NÁVOD K OBSLUZE M3216 Emos

EMOS spol. s r. o., Lipnická 2844, 750 02, Přerov

Electrical Symbols

Alternating current (AC)

Direct current (DC)

Alternating and direct current (AC/DC)

CZ | Digitální multimetr

Bezpečnostní pokyny a upozornění

Před použitím zařízení prostudujte návod k použití.

Dbejte bezpečnostních pokynů uvedených v tomto návodě.

- Než začnete M3216 používat, pečlivě si přečtěte tento návod k obsluze. Jsou v něm zvýrazněny zvláště důležité pasáže, které pojednávají o zásadách bezpečnosti práce s tímto přístrojem. Zabráníte tak možnému úrazu elektrickým proudem nebo poškození přístroje.

• Multimetr byl navržen v souladu s normou EN 61010-1 vztahující se na elektronické měřicí přístroje spadající do kategorie (CAT III 600 V), úroveň znečištění 2. kategorie.
• CAT III je určena k měření obvodů z vybavení napájeného pevnou instalací, jako relé, zásuvky, rozvodné panely, napáječe a krátké větvící obvody a osvětlovací systémy ve velkých budovách.
• Nepoužívejte multimetr k měření rozsahů spadajících do kategorie IV!

Varování

Používejte multimetr M3216 pouze tak, jak je specifikováno níže. Jinak může dojít k poškození přístroje nebo vašeho zdraví.

Dbejte následujících instrukcí:

• Dříve, než provedete měření odporu, diod nebo proudu, odpojte obvody od zdrojů energie a vybijte vysokonapěťové kondenzátory. Pro dané měření použijte správnou volbu funkce. Před změnou rozsahu (funkce) odpojte vodiče od měřeného obvodu.
• Než začnete multimetr používat, pozorně zkontrolujte, zda není přístroj poškozen. Pokud naleznete na těle přístroje zjevné poškození, neprovádějte žádná měření! Zkontrolujte, není-li povrch multimetru poškrábaný a nejsou-li boční spoje rozklížené.
• Zkontrolujte také izolaci na měřicích sondách. Při poškození izolace hrozí nebezpečí úrazu elektrickým proudem. Poškozené měřicí sondy nepoužívejte!
• Neměřte napětí vyšší jak 600 V! Budete-li měřit proud, zkontrolujte pojistku multimetru a vypněte napájení obvodu předtím, než k němu multimetr připojíte. Před měřením se přesvědčte, že je kruhový přepínač rozsahu měření ve správné poloze. V žádném případě neprovádějte žádné změny v měřícím rozsahu (pootáčením kruhového přepínače programů měření) v průběhu měření! Mohlo by dojít k poškození přístroje. Když provádíte měření, připojte nejdříve černý vodič (- sondu), potom vodič multimetru (+ sondu). Když testovací vodiče odpojujete, odpojte nejdřív vodič multimetru.

- Zjistíte-li abnormální výsledky měření, multimetr nepoužívejte. Může být přerušena pojistka. Pokud si nejste jisti příčinou závady, kontaktujte servisní středisko.

- Neměřte vyšší napětí, než jaké je vyznačeno na předním panelu multimetru. Hrozí nebezpečí úrazu elektrickým proudem a poškození multimetru!

- Před používáním si ověřte, zda multimetr správně pracuje. Otestujte obvod, u kterého znáte jeho elektrické veličiny.

- Než multimetr připojíte k obvodu, u kterého se chystáte měřit napětí, vypněte napájení daného obvodu.

- Nepoužívejte a neskladujte multimetr v prostředích s vysokou teplotou, prašností a vlhkostí. Nedoporučujeme také používat přístroj v prostředí, kde se může vyskytovat silné magnetické pole nebo kde hrozí nebezpečí výbuchu či požáru.

- Při výměně součásti multimetru (např. baterie nebo pojistka), použijte náhradní díly stejného typu a specifikací. Výměnu provádějte při odpojeném a vypnutém multimetru.

- Nepozměňujte nebo nijak neupravujte vnitřní obvody multimetru!

- Dbejte zvýšené opatrnosti při měřeních napětí vyšších jak 30 V AC rms, 42 V špičkových nebo 60 V DC. Hrozí nebezpečí úrazu elektrickým proudem!

- Když používáte měřící hroty, ujistěte se, že je svíráte rukou až za zábranou prstů.

- Neprovádějte měření, je-li kryt multimetru odstraněn nebo je-li uvolněný.

- Vyměňte baterie, jakmile se na displeji objeví ikona vybité baterie. V opačném případě mohou být následně provedená měření budou nepřesná. To může vést ke zkresleným či falešným výsledkům měření a k následnému úrazu elektrickým proudem!

- Používejte pouze alkalické 1,5V baterie, nepoužívejte nabíjecí 1,2V baterie.

- Nepokoušejte se multimetr opravovat nebo jakkoliv upravovat, nejste-li kvalifikováni pro takovouto činnost a nemáte-li k dispozici potřebné kalibrační přístroje. Dbejte, aby do vnitřní části multimetru nevnikla voda – zabráníte tak úrazu elektrickým proudem!

- Než otevřete kryt multimetru, odpojte měřící hroty od testovaného obvodu.

- Pravidelně čistěte tělo multimetru vlhkým hadříkem a jemným mycím prostředkem (saponátem). Čištění provádějte pouze při odpojeném a vypnutém multimetru.

- K čištění nepoužívejte rozpouštědla nebo brusné prostředky!

- Nepoužíváte-li multimetr delší dobu, vypněte jej a vyjměte baterii.

- Multimetr neuchovávejte v místech s vysokou vlhkostí a teplotou nebo v prostředí, kde je silné magnetické pole!

• Výrobce neodpovídá za škody způsobené nesprávným použitím tohoto přístroje.
• Tento spotřebič není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání spotřebiče, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití spotřebiče osobou zodpovědnou za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo, že si nebudou se spotřebičem hrát.

Technickou pomoc lze získat u dodavatele:

EMOS spol. s r. o., Lipnická 2844, 750 02, Přerov

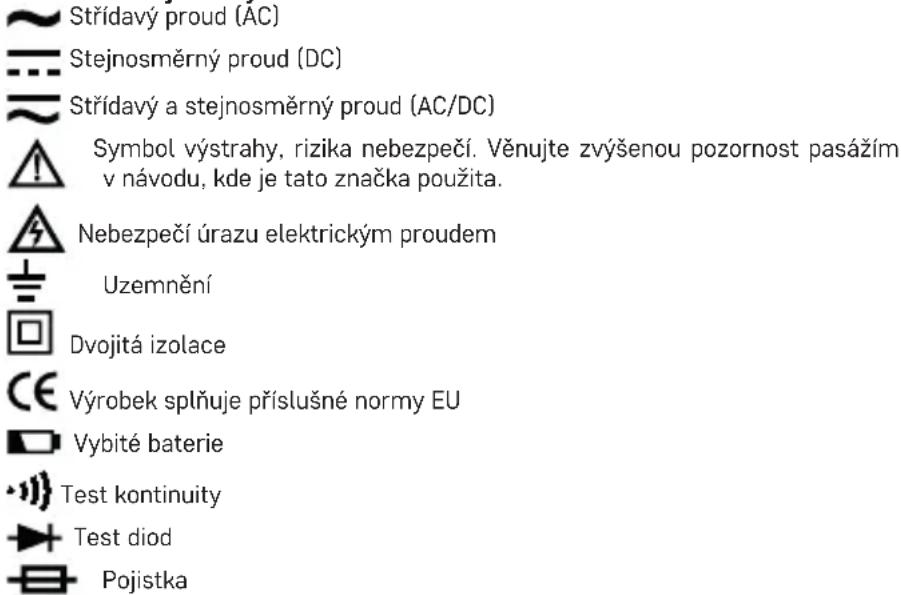

Elektrické symboly

Střídavý proud (AC) Stejnosměrný proud (DC) Střídavý a stejnosměrný proud (AC/DC) Symbol výstrahy, rizika nebezpečí. Věnujte zvýšenou pozornost pasážím v návodu, kde je tato značka použita. Nebezpečí úrazu elektrickým proudem Uzemnění Dvojitá izolace Výrobek splňuje příslušné normy EU Vybité baterie Test kontinuity Test diod Pojistka

Technická specifikace

Displej: 3 ½ číselný LCD s maximální hodnotou 1999

Indikace záporné polarity: na displeji se automaticky zobrazí „

Indikace přesahu: na displeji se zobrazí „OL“

Rychlost čtení: zhruba 3× za sekundu

Napájení: 2× 1,5 V AAA baterie

Krytí: IP20

Pracovní nadmořská výška: 0 až 2000 m

Pracovní teplota: 0 °C až 40 °C, relativní vlhkost < 75 %

Skladovací teplota: -10 °C až 50 °C, relativní vlhkost < 85 %

Rozměry: 225 × 44 × 38 mm

Hmotnost: 165 g bez baterie

Popis zařízení

(viz obr. 1)

M3216 je kompaktní 3 ½ číselný digitální multimetr s automatickým rozsahem pro měření DC a AC napětí, DC a AC proudu, odporu, kontinuity a testování diod.

1 - displej
2 - tlačítko DATA•H
3 - tlačítko MAX•H
4 - tlačítko SELECT
5 – kruhový přepínač rozsahu měření/výběr požadované funkce
6 - svítilna
7 – hrot kladného měřícího vodiče
8 – hrot černého (záporného) měřícího vodiče
9 – úchop pohyblivé sondy multimetru
10 – šroubky pro odstranění krytu
11 – šroubek bateriového krytu

Popis displeje

(viz obr. 2)

1 – zobrazení maximální hodnoty
2 - data hold režim
3 - test kontinuity
4 - test diod
5 – automatický rozsah měření

6 – režim automatického vypnutí

7 – střídavé napětí/proud

8 – stejnosměrné napětí/proud

11 – jednotka měření

Přesnost měření

Přesnost je specifikována po dobu jednoho roku po kalibraci a při teplotě 23 °C (±5 °C) a vzdušné vlhkosti do 75 %.

Specifikace presnosti je:

±[(% z rozsahu) + (nejnižší platné číslice)]

Stejnosměrné napětí (DC)

Rozsah Rozlišení Přesnost
200 mV 0,1 mV
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V
600 V 1 V

Maximální vstupní napětí: 600 V

Vstupní impedance: 10 MΩ

Střídavé napětí (AC)

Rozsah Rozlišení Přesnost
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V
600 V 1 V

Frekvenční rozsah: 40 Hz až 400 Hz

Vstupní impedance: 10 MΩ

Maximální vstupní napětí: 600 V

Odezva: průměrná hodnota True RMS, odpovídající kalibrovanému efektivnímu sinusovému průběhu.

Stejnosměrný proud (DC)

Rozsah Rozlišení Přesnost
200 μA 0,1 μA
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA

Ochrana před přetížením:

rozsah 200 mA: pojistka 250 mA/600 V, typ F, ∅ 6,35 × 32 mm.

Maximální vstupní proud: max 200 mA

Střídavý proud (AC)

Ochrana před přetížením:

pojistka 250 mA/600 V, typ F, ∅ 6,35 × 32 mm.

Frekvenční rozsah: 40 Hz až 400 Hz

Odezva: průměrná hodnota True RMS, odpovídající kalibrovanému efektivnímu sinusovému průběhu.

Maximální vstupní proud: max 200 mA

Rozsah Rozlišení Přesnost
200 μA 0,1 μA
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA

Odpor

Rozsah Rozlišení Přesnost
200 0 0,1 Ω
2 kΩ 0,001 kΩ
20 kΩ 0,01 kΩ
200 kΩ 0,1 kΩ
2 MΩ 0,001 MΩ
20 MΩ 0,01 MΩ	± (1,2 % + 5)

Test kontinuity

Symbol	Popis Poznámka
	Pokud je odpor nižší než 30 , vestavěný bzučák bude znít neustále.Pokud je odpor vyšší než 120 , vestavěný bzučák nezazní.Pokud je odpor mezi 30 až 120 , vestavěný bzučák může/nemusí zaznít.	Napětí otevřeného obvodu: přibližně 2,2 V Testovací proud: cca 0,2 mA

Test diod

Symbol	Popis Poznámka
	Na displeji se objeví přibližné napětí diody v propustném směru.	Napětí otevřeného obvodu: přibližně 2,2 VTestovací proud: cca 0,7 mA

Instalace a montáž

Výměnu provádějte při odpojeném a vypnutém multimetru!

Vložení/výměna baterií

1. Odšroubujte šroubek bateriového krytu, otevřete kryt.
2. Vyjměte použité baterie/vložte nové 2× 1,5 V AAA baterie.
3. Dbejte na dodržení správné polarity.
4. Pokud jsou baterie chráněny bezpečnostní fólií je nutné ji odstranit před vložením do přístroje.

Používejte pouze alkalické baterie stejného typu, nepoužívejte dohromady staré a nové baterie, nepoužívejte 1,2V nabíjecí baterie.

1. Zavřete a zašroubujte kryt.

Výměna pojistky

1. Odšroubujte šroubek bateriového krytu a šroubky krytu zkoušečky, otevřete kryt.
2. Vyjměte použitou pojistku a vložte novou - 250 mA/600 V, typ F, ∅ 6,35 × 32 mm.
3. Zavřete a zašroubujte oba kryty.

Ovládání a funkce

Funkce DATA HOLD

Po stisku tlačítka DATA•H dojde ke stálému zobrazení právě naměřené hodnoty a na displeji se zobrazí ikona H. Opětovný stisk tlačítka funkci zruší a ikona zmizí.

Funkce MAX HOLD

Po stisku tlačítka MAX•H je automaticky zaznamenávána nejvyšší hodnota a na displeji bude ikona MAX. Opětovný stisk tlačítka funkci zruší a ikona zmizí.

Automatické vypnutí

Multimetr se automaticky vypne, pokud s ním nebudete pracovat po dobu cca 15 minut.

Krátcé před vypnutím multimetr několikrát pípne.

Otočením přepínače nebo stisknutím tlačítka se přístroj znovu zapne.

Pokud chcete automatické vypnutí deaktivovat, podržte tlačítko SELECT a současně kruhový přepínač přepněte z pozice OFF na jinou funkci.

Multimetr 3× zapípá, uvolněte tlačítko SELECT.

Ikona automatického vypnutí nebude zobrazena.

Podsvícení displeje

Dlouhým stiskem tlačítka DATA•H bude displej podsvícen po dobu cca 15 sekund, potom automaticky zhasne.

Svítilna

Dlouhým stiskem tlačítka SELECT bude aktivována svítilna.

Opětovný dlouhý stisk tlačítka svítilnu deaktivuje.

Poznámka: svítilna není funkční v pozici OFF kruhového přepínače.

Funkce měření AC napětí/DC napětí

Kruhovým přepínačem přepněte na funkci označenou V=.

Opakovaným stiskem tlačítka SELECT zvolte střídavé napětí (AC) nebo stejnosměrné napětí (DC) ikona bude zobrazena na displeji.

Připojte měřící hroty na zařízení nebo obvod, kde budete měřit napětí. Zapněte napájení do zařízení, které budete měřit. Na displeji se zobrazí hodnota napětí a polarita (u DC napětí).

Poznámka: Abyste zabránili elektrickému šoku a poškození přístroje, nepřipojujte k multimetru napětí vyššímu než 600 V.

Funkce měření AC proudu/DC proudu

Kruhovým přepínačem přepněte na funkci označenou A ≈ (měřící rozsah A) nebo mA ≈ (měřící rozsah mA) .

Opakovaným stiskem tlačítka SELECT zvolte měření stejnosměrného (DC) nebo střídavého proudu (AC). Neznáte-li rozsah proudu předem, nastavte nejvyšší rozsah a postupně ho při měření snižujte. Připojte měřící hroty na zařízení nebo obvod, kde budete měřit proud. Zapněte napájení do zařízení, které budete měřit. Na displeji se zobrazí hodnota proudu a polarita vztažená k + měřícímu hrotu (u DC proudu).

Test kontinuity

Přepněte kruhový přepínač na funkci označenou. Opakovaným stiskem tlačítka SELECT zvolte funkci. Připojte měřící hroty k měřenému obvodu. Pokud je odpor měřeného obvodu menší jak 30 Ω, zazní bzučák.

Poznámka: Před testem odpojte veškeré napájení obvodu, který chcete testovat, a vybijte pečlivě všechny kondenzátory.

Funkce měření odporu

Přepněte kruhový přepínač na funkci označenou 📄. Opakovaným stiskem tlačítka SELECT zvolte funkci AUTO, na displeji bude zobrazeno MΩ.

Připojte měřící hroty k měřenému objektu (odporu). Hodnota měřeného odporu se zobrazí na displeji. Pokud se na displeji se objeví symbol "OL", je naměřená hodnota mimo rozsah. Při neuzavřeném obvodu se objeví symbol "OL" jak při překročení rozsahu. Při měření > 1 MΩ může trvat několik sekund, než se zobrazí správná hodnota.

Před měřením odpojte testovanému obvodu napájení a pečlivě vybijte všechny kondenzátory.

Funkce měření diod

Přepněte kruhový přepínač na funkci označenou 📀. Opakovaným stiskem tlačítka SELECT zvolte funkci

Připojte + měřící hrot na anodu diody a černý měřící hrot na katodu diody. Přibližné napětí v propustném směru se objeví na displeji. Při prohození polarity se na displeji objeví nápis "OL".

Řešení problémů FAQ

• Na displeji je zobrazeno „OL“ – měření mimo rozsah.
• Naměřené výsledky jsou nepřesné – baterie můžou být vybité, vyměňte je.
