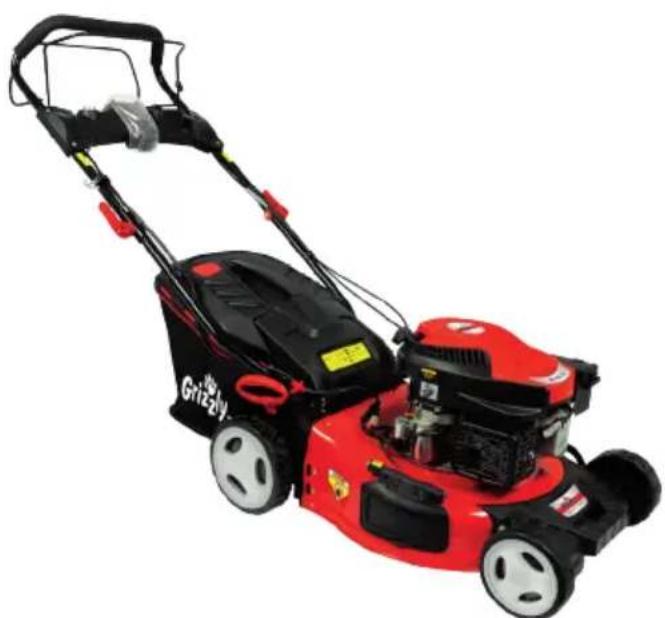

NÁVOD K OBSLUZE BRM4615-22A E-Start Grizzly

Benzin-Rasenmäher DE Tondeuse à gazon à essence FR Benzinegrasmaaier NL Tagliaerba a benzina IT Spalinowa kosiarka do trawy na silnik benzynowy PL Petrol lawn mower GB Benzinová travní sekačka CZ Benzininé vejapjové LT Cortacésped de gasolina ES Benzínová kosačka na trávu SK

Účel použití ......139

Obecný popis....139

Objem dodávky 139

Přehled....139

Popis funkce....140

Ochranná zařízení....140

Technické údaje....140

Symboly a piktogramy ....141

Symboly na přístroji....141

Piktogram na nabíječce:....142

Piktogram na akumulátoru:....142

Symboly v návodu....142

Bezpečnostní pokyny....143

Uvedení do provozu....148

Montáž rukojeti....148

Montáž/Vyprázdnění sběrného koše . 148

Indikace naplnění....149

Mulčovací sada 149

Postranní výhoz trávy....149

Plnění motorového oleje a kontrola

hladiny oleje 149

Plnění benzínu 150

Nabíjení....150

Vyjmutí/vložení akumulátoru .....151

Nabití akumulátoru....151

Spotřebované akumulátory .....151

Obsluha 151

Spuštění a zastavení motoru .....151

Sekání....152

Pracovní pokyny....152

Všeobecné pracovní pokyny......152

Nastavení výšky sekání ......153

Čištění a údržba....153

Čištění a obecná údržba ......153

Výměna vzduchového filtru....154

Výměna/Nastavení zapalovací svíčky ....154

Výměna motorového oleje .....154

Nastavení bovdenu ....154

Broušení/Výměna nože....155

Nastavení karburátoru....155

Skladování....155

Všeobecné pokyny ke skladování....155

Skladování během delších provozních přestávek....155

Intervaly údržby....156

Odklízení a ochrana okolí .....157

Náhradní díly/Příslušenství .....157

Záruka....157

Hledání chyb ....158

Překlad originálního prohlášení o shodě CE......230

Výkres sestavení 234

Service-Center 235

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Tento přístroj byl odkoušen během výroby na kvalitu a podroben výstupní kontrole.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Přístroj je určen pouze pro sekání trávníku a trávy o ploše v domácí oblasti.

Přístroj je určen pro použití v domácích dílnách. Nebyl koncipován pro průmyslové trvalé používání.

Jakékoliv jiné použití, které tento návod výslovně nepřipouští, může vést k poškození přístroje a může představovat vážné nebezpečí pro uživatele.

Přístroj je určen k použití dospělou osobou. Děti a osoby, které nejsou s tímto návodem obeznámeny, přístroj nesmějí obsluhovat.

Obsluhující osoba nebo uživatel je odpovědný za nehody nebo škody na ostatních osobách nebo jejich majetku.

Výrobce neručí za škody, které byly způsobeny použitím v rozporu s daným určením nebo chybnou obsluhou.

Obecný popis

Zobrazení nejdůležitějších funkčních dílů naleznete na stranách 2-5.

Objem dodávky

Vybalte nástroj a zkontrolujte, je-li kompletní:

- benzínová sekačka na trávu

- horní rukojet'

- dolní rukojeť (2x)

- klíč na zapalovací svíčky

- sběrný koš na trávu

- mulčovací sada

- boční vyhazovací kanál

- nabíječka

- akumulátor

- kabelové svorky

- Stručný návod

- návod k obsluze

Přehled

1 horní rukojeť
2 bezpečnostní páka
3 vedení lana startéru

4 dolní rukojet'

5 bovden

6 kabelové svorky

7 uzávěr palivové nádrže

8 kryt vzduchového filtru

9 vzduchový filtr (není vidět)

10 kryt motoru s větracími otvory (ochrana prstů)

11 koncovka zapalovacího kabelu

12 zapalovací svíčka (není vidět)

13 ochrana výfuku

14 2 prední kola

16 boční výhoz s ochranou proti nárazu

16a blokovacího prvku

17 víčko olejové nádrže s měrkou oleje

18 páka pro nastavení výšky sekání

19 2 zadní kola

20 2 hvězdicové šrouby k upevnění držadla

21 ochrana proti odraženým předmětům

22 sběrný koš na trávu

22a rukojeť sběrného koše na trávu

23 ukazatel stavu naplnění

24 2 aretační páky pro upevnění rukojeti

25 rukojet' startéru s lanem

26 třmen pohonu

35 přípojka hadice

38 boční vyhazovací kanál

39 mulčovací sada

40 nabíječka

41 akumulátor

41a Odblokovací tlačítko

42 Kryt (prühledný)

CZ

D 36 stavěcí matice bovdenu 37 nastavovací matice bovdenu

27 plastové klapky 28 soutyčí sběrného koše na trávu 29 šroubovací soutyčí 30 šroubovací rukojeť

F 31 zavěšení sběrného koše na trávu

J 32 plnicí hrdlo

33 benzínové čerpadlo (Primer)

M 43 spouštěcí tlačítko

34 pozice výšky střihu

Popis funkce

Přístroj je poháněn výkonným čtyřtaktovým motorem (RATO RV145-S). Přístroj je vybavený kvalitním krytem z ocelového plechu, košem na zachycení trávy a sklopnou rukojetí.. Funkci ovládacích jednotek vytáhněte prosím z následujících popisů.

Ochranná zařízení

2 Bezpečnostní páka Při povolení bezpečnostní páky se přístroj zastaví..

13 Ochrana výfuku Zabraňuje tomu, aby ruce nebo hořlavé materiály příšly do kontaktu s horkým výfukem.

21 Ochrana proti odraženým předmětům Chrání obsluhující osoby před odmrštěnými díly a před neúmy- slným kontaktem s noži, pokud se seká bez sběrného koše na trávu

Technické údaje

Benzínová sekačka na trávu ...... BRM 4615-22 A E-Start Motor ......RATO RV145-S Zdvihový objem motoru .....144,3 cm³ (cc) Výkon..... 2,2 kW (3 PS) Počet otáček nože n₀.....max. 2900 min⁻¹ Utahovací moment nože..... max. 45 Nm Objem benzínové nádrže .....800 ml Oktanové číslo.....95-98 Objem olejové nádrže.....500 ml Motorový olej ....HD SAE 30 nebo 10W-30 Zapalovací svíčka.....Torch F5RTC Průměr střihu..... ∅ 460 mm Výška řezu.....6-stupňová, 25-75 mm Objem sběrného koše na trávu .....50 l Hmotnost .....24,1 kg Hladina zvukového tlaku (LₚA).....83,8 dB(A); KₚA = 3 dB Úroveň akustického výkonu (LWA) měřená.....94,40 dB(A); KWA = 1,17 dB zaručená .....96 dB(A) Vibrace na rukojeti (aₕ).....3,590 m/s²; K= 1,5 m/s²

Nabiječka......DSS12-1261000-B Vstupní napětí// Input ...... 100-240 V\~, 50-60 Hz, 0,5 A Výstupní napětí// Output ...... 12,6 V ≠ 1,0 A Třída ochrany ......

Akumulátor....JY112070 Napětí....12 V == Kapacita....2,0 Ah doba nabíjení.....cca 3 h

Hodnoty hluku a vibrací byly zjištěny podle norem a ustanovení uvedených v prohlášení o shodě.

Uvedená emisní hodnota vibrací byla změřena podle normovaného zkušebního

postupu a může být použita k porovnání elektrického přístroje s jinými přístroji. Uvedená emisní hodnota vibrací může být také použita k úvodnímu odhadu vystavení emisím.

Výstraha: Emisní hodnota vibrací se může během skutečného používání elektrického přístroje odlišovat od uvedené hodnoty, v závislosti na způsobu, kterým je elektrický přístroj používán.

Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příklady opatření ke snížení zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).

Symboly a piktogramy

Přečtěte si návod k obsluze.

Nebezpečí poranění odmrštěnými částmi.

Zabraňte přístupu okolo stojících osob k přístroji.

Pozor – jedovaté výpary!

Přístroj neprovozujte v uzavřených prostorách.

Pozor – benzín je hořlavý!

Nekuřte a nepřibližujte se s tepelnými zdroji.

Nebezpečí poranění ostrými noži! Udržujte si přístroj v dostatečné vzdálenosti od rukou a nohou. Před zahájením údržby vypněte motor a vytáhněte koncovku za- palovacího kabelu.

Přístroj nevystavujte dešti.

Pozor!

Doběh nože sekačky na trávu.

r – horké plochy!

Nebezpečí popálení.

Pozor - nebezpečí poranění!

Nasad'te si prostředky pro ochranu zraku a sluchu.

Ponecháte-li zařízení bez dozoru, vypněte motor.

y nesečte, nacházejí-li se v blízkosti osoby, zejména děti, nebo zvířata.

Údaj hladiny akustického tlaku L _WA v dB

Průměr střihu

Nebezpečí! Udržujte si přístroj v dostatečné vzdálenosti od rukou a nohou.

Pozor! Před spuštěním zkontrolujte hladinu oleje.

Symboly na uzávěru nádrže:

Upozornění na hrdle pro plnění benzínu. Nelze tankovat směs E85!

CZ

Piktogramy na benzinovém čerpadlu:

Benzinové čerpadlo (Primer) před startem 3x zatlačit.

Symboly na rukojeti:

Zapnutí přístroje (ON): Bezpečnostní držadlo přitáhnout k sobě.

utí přístroje (OFF): Bezpečnostní držadlo pustit.

Zapnutí pohonu kol

Piktogram na bočním výhozu:

Upozornění Před otevřením je nutné odblokovat boční ochranu proti nárazu

Symboly na sběrného koše:

Indikace naplnění

Piktogram na nabíječce:

Nabíječka je vhodná pouze pro použití v místnostech.

Třída ochrany II

Elektrická zařízení nepatří do domácího odpadu.

Bezpečnostní transformátor - ný proti zkratu

Pólování

Akumulátor neodhazujte do domovního odpadu ani do ohně či do vody.

Akumulátor nevystavujte po delší dobu silnému slunečnímu záření a nepokládejte jej na topná tělesa (max. 45 °C).

Pozorně si přečtěte návod k obsluze.

Akumulátor odevzdejte na sběrném místě pro staré baterie, kde bude recyklován v souladu s předpisy na ochranu životního prostředí.

Symboly v návodu

Výstražné značky s údaji pro za-bránění škodám na zdraví anebo věcným škodám.

Příkazové značky (namísto výkřičníku je vysvětlován příkaz) s údaji pro prevenci škod.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Bezpečnostní pokyny

Tato část pojednává o základních bezpečnostních předpisech při práci s benzínovou sekačkou.

VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozornění a instrukce. Opomenutí při dodržování bezpečnostních upozornění a instrukcí může způsobit úder elektrickým proudem, požár a/nebo těžká zranění.

Pokyny:

- Přečtěte si pečlivě návod k obsluze. Seznamte se s možnostmi nastavení a správným používáním zařízení.

- V případě nejistot při používání přístroje a o zakázaném ovládání se nechte zaškolit.

- Bud'te pozorní, dbejte na to, co děláte, a při práci se řid'te zdravým rozumem. Přístroj nepoužívejte, pokud jste unaveni nebo nemocní nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může vést k vážným zraněním.

- Tento přístroj není určen pro použití osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a/nebo znalostí; ledaže jsou pod dohledem osoby zodpovědné za jejich bezpečnost, nebo budou ní poučení o tom, jak používat zařízení.

- Děti musí být pod dohledem, aby se zajistilo, že si nebudou hrát s přístrojem.

- Nikdy nedovolte, aby děti nebo jiné osoby, které se neobeznámily s návodem k obsluze, přístroj používaly. Místními ustanoveními může být stanoven minimální věk uživatele.

• Nikdy nekoste, když se v blízkosti nachází osoby, zejména děti, nebo zvířata. Při rozptýlení můžete ztratit kontrolu nad přístrojem.
• Myslete na to, že uživatel je zodpovědný za nehody a úrazy s účastí dalších lidí a jejich majetku.
• Dodržujte ochranu proti hluku a místní předpisy.

Přípravná opatření:

• Pří kosení je nutné vždy nosit neklouzavou obuv a dlouhé kalhoty. Nikdy nesekejte naboso nebo v lehkých sandálech. Volnější oblečení, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými díly. Nošení vhodného oblečení snižuje riziko zranění.
• Zkontrolujte oblast, na které se přístroj použije a odstraňte všechny předměty (např. kameny, tyče, dráty, hračky), které by mohly být zachyceny a od-hoďte je.

• Varování: Benzín je vysoce vznětlivý. Oheň nebo exploze mohou vést k těžkým popáleninám:

• uchovávejte benzín pouze v nádobách k tomu určených;

• benzín nalévejte pouze venku a během nalévání nekuřte;
• před spuštěním motoru je třeba benzín doplnit. Během chodu motoru nebo je-li přístroj horký, není dovoleno otevírat uzávěr nádrže ani doplňovat benzín.
• jestliže benzín přetekl, není dovole- no podnikat žádný pokus o spuštění motoru. Namísto toho je třeba pří- stroj odstranit z plochu znečištěné benzínem. Je třeba se vyvarovat jakémukoliv pokusu o spuštění mo- toru, dokud se benzínové výpary neodpaří;

CZ

- z bezpečnostních důvodů je nutno v případě poškození vyměnit uzávěry benzínové nádrže a jiné uzávěry nádrží.

• Poškozené tlumiče hluku vyměňte.
• Před použitím je nutno vždy vizuálně zkontrolovat, jestli nejsou řezací nástroje, upevňovací čepy a celá řezací jednotka opotřebovány nebo poškozeny. Pro zamezení nevyváženosti je dovoleno opotřebované nebo poškozené nástroje a čepy vyměňovat pouze v celé sadě.
• Bud'te opatrní u přístrojů s více řezacími nástroji, protože pohyb nože může vést k rotaci ostatních nožů.
• Používejte pouze náhradní díly a příslušenství, které jsou dodány a doporučeny výrobcem. Použití cizích dílů může vést k poranění a je důvodem okamžité ztráty nároku na záruku.

Manipulace:

• Nenechávejte spalovací motor běžet v uzavřených prostorách, ve kterých se může nashromáždit nebezpečný oxid uhelnatý.
• Sekejte trávu pouze za denního světla při dobrém umělém osvětlení. Neosvětlená pracovní oblast může způsobit nehody.
• Vyhněte se pokud možno použití přístroje v případě, jestliže je tráva mokrá.

• Dbejte vždy na bezpečnou stabilitu, zejména na svazích, skládkách, příko-pech nebo nábřežích. To Vám umožní lépe kontrolovat přístroj v neočekáva-ných situacích.

• Vždy pracujte šikmo ke svahu, nikdy směrem do svazu nebo ze svahu.

• Bud'te obzvláště opatrní, jestliže měníte na svahu směr jízdy.

• Nesekejte trávu na příliš strmých svazích (max. 10°).

• Ved'te přístroj pouze rychlostí chůze.

• Budte zvlášte opatrní, jestliže prístroj otáčite nebo jej prítahujete k sobě.
• Řezací nástroj zastavte, v případě že je nutno přístroj naklonit, že je transportován přes jiné plochy, než je tráva, a jestliže přístroj dopravujete od sekané plochy nebo směrem k ní.
• Nikdy přístroj nepoužívejte, jestliže jsou poškozena ochranná zařízení nebo ochranné mřížky nebo bez na-montovaných ochranných zařízení, například ochrana proti odraženým předmětům a/nebo sběrný koš na trávu. Tím je zajištěno, že zůstane za-chována bezpečnost přístroje.
• Neměňte nastavení regulátoru motoru, ani jej nepřetáčejte. Mohli byste přístroj poškodit.
• Než spustíte motor, odpojte všechny řezací nástroje a pohony.
• Spouštěcí spínač startujte nebo aktivujte opatrně, podle pokynů výrobce. Dbejte na dostatečnou vzdálenost řezacího nástroje od nohou. Hrozí nebezpečí poranění.
• Při startování nebo spouštění motoru nesmí být přístroj nakloněn, ledaže by byl přístroj při procesu nadzvednut. V takovém případě nakloňte přístroj pouze do té míry, jak je to bezpodmínečně nutné a zvedněte pouze stranu odvrácenou od uživatele.
• Motor nespouštějte, jestliže stojíte před vyhazovacím kanálem.
• Motor spouštějte podle pokynů a jen tehdy, jestliže jsou vaše nohy v bezpečné vzdálenosti od řezacích nástrojů.

• Nikdy nedávejte ruce nebo nohy k otáčejícím se dílům nebo pod ně. Bud'te vždy v dostatečné vzdálenosti od vy-hazovacího otvoru. I drobná nepozornost při používání přístroje může vést k těžkým poraněním.

• Nikdy prístroj nezvedejte nebo nepřenášejte, jestliže je motor v chodu.

• Vypněte motor, vytáhněte koncovku zapalovacího kabelu a ujistěte se, že jsou všechny pohyblivé díly zastaveny:
• než uvolníte blokace nebo odstraníte ucpání ve vyhazovacím kanálu;
• než přístroj budete kontrolovat, čistit nebo na něm pracovat;
• jestliže bylo nalezeno cizí těleso. Než přístroj znovu spustíte a budete s přístrojem pracovat, zkontrolujte, jestli není přístroj poškozen a provedte potřebné opravy;
• jestliže prístroj začne nezvykle silně vibrovat, je nutná okamžitá kontrola.

• Vypněte motor

- než doplníte palivo;

- Při doběhu motoru je nutno zavřít škr-ticí klapku.

- Přístroj nikdy nenechávejte na pracovišti bez dozoru.

- Nepracujte s poškozeným, neúplným přístrojem nebo přístrojem přestavěným bez souhlasu výrobce.

Používání strojů pro jiné účely, než je určeno, může vést k nebezpečným situacím.

- Při nebezpečí úderu bleskem s přístrojem nepracujte. Nebezpečí úrazu elektrickým proudem.

Údržba a skladování:

• Zajistěte, aby byly všechny matice, čepy a šrouby pevně utaženy a aby se přístroj nacházel v bezpečném pracovním stavu. Hodně nehod bývá způsobeno špatně udržovanými přístroji.

• Nikdy neuchovávejte přístroj s benzínem v nádrži uvnitř budovy, ve které mohou možné benzínové výpary přijít do styku s otevřeným ohněm nebo jiskrami.

• Než přístroj odstavíte v uzavřených prostorách, nechejte motor vychladnout. Hrozí nebezpečí požáru.

• Pro zabránění nebezpečí požáru udržujte motor, výfuk a oblast kolem palivové nádrže bez trávy, listů nebo vytékajícího tuku (oleje).
• Pravidelně kontrolujte sběrný koš, jestli není opotřebený nebo neztrácí funkčnost.
• Z bezpečnostních důvodů vyměňujte opotřebované nebo poškozené díly. Poškozené tlumiče hluku vyměňte.
• Jestliže je nutno vyprázdnit palivovou nádrž, mělo by k tomu dojít venku.
• Zacházejte s přístrojem opatrně. Nože udržujte ostré a čisté, aby mohly lépe a bezpečněji pracovat. Dodržujte předpisy pro údržbu.
• Nepokoušejte se přístroj sami opravit, pokud k tomu nemáte patřičné školení. Veškeré práce, které nejsou uvedeny v tomto návodě, mohou provádět pouze námi autorizovaná zákaznická střediska.
• Přístroj skladujte na suchém místě a mimo dosah dětí. Stroj je nebezpečný, jestliže jej používají nezkušené osoby.

Opatrná manipulace s akumulátorovými nástroji a jejich používání::

• Nabíjejte akumulátory pouze v nabíjecích přístrojích, které jsou výrobcem doporučené.
  Ú nabíjecího přístroje, který je vhodný pro určitý druh akumulátorů, existuje nebezpečí požáru, když se používá s jinými akumulátory.
• V elektrických nástrojích používejte pouze pro ně určené akumulátory. Použití jiných

CZ

akumulátorů může vést k poraněním a k nebezpečí požáru.

• Udržujte nepoužívané akumulátory vzdáleně od kancelářských sponek, mincí, klíčů, hřebíků, šroubů anebo jiných malých kovových předmětů, které by mohly zapříčinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny anebo oheň.
• Při nesprávném používání může z akumulátoru unikat tekutina. Vyvarujte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Když se tato tekutina dostane do očí, přídavně vyhledejte lékařskou pomoc. Uniknutá tekutina může vést k podrážděním pokožky anebo k popáleninám.

Zvláštní bezpečnostní pokyny pro akumulátorové přístroje:

• Zajistěte to, že je nástroj vypnutý předtím, než do něj vložíte akumulátor. Vkládání akumulátoru do elektrického nástroje, který je zapnutý, může vést k nehodám.
• Baterie nabíjejte pouze v interiéru, poněvadž je nabíjecí přístroj určen pouze pro tyto prostory. Nebezpečí zásahu elektrickým proudem.
• Pro snížení rizika úderu elektrickým proudem vytáhněte před čištěním nabíjecího přístroje zástrčku ze zásuvky.
• Nevystavujte akumulátor/ elektrický nástroj/ nástroj

delší dobu silnému sluneční- mu záření a neodkládejte tyto na vyhřivací tělesa. Horko škodí akumulátoru a existuje nebezpečí exploze.

• Nechte zahřátý akumulátor před nabíjením vystydnout.
• Neotvírejte akumulátor a vyvarujte se mechanickým poškozením akumulátoru.
  Existuje nebezpečí krátkého spojení a mohou unikat páry, které dráždí dýchací cesty. Postarejte se o čerstvý vzduch a při potížích vyhledejte lékařskou pomoc. Při kontaktu s očima/kůží postižená místa omyjte vodou nebo neutralizačním prostředkem a vyhledejte lékaře.
• Nepoužívejte dobíjecí baterie. Nástroj by se mohl poškodit.

Správné zacházení s nabíjecím prístrojem pro akumulátory

• Tento přístroj mohou používat děti od 8 roku jakož i osoby se sníženými fyzickými, senzorickými anebo mentálními schopnostmi, anebo s nedostatkem zkušeností a vědomostí, pokud jsou pod dozorem anebo byli poučené o bezpečném používaní přístroje a rozumějí rizikům, které z toho vyplývají. Děti si s přístrojem nesmí hrát. Děti nesmí vykonávat čistění a údržbu bez dozoru.

• Pro nabíjení akumulátoru používejte výlučně spolu dodaný nabíjecí přístroj. Existuje nebezpečí požáru a exploze.

• Zkontrolujte před každým použitím nabíjecí přístroj, kabel a zástrčku a nechte je opravovat kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Nepoužívejte defektní nabíjecí přístroj a sami ho neotvírejte. Tímto je zabezpečené to, že zůstane zachovaná bezpečnost nástroje.

• Dbejte na to, aby sít'ové napětí souhlasilo s údajem na typovém štítku nabíjecího přístroje. Existuje nebezpečí elektrického úderu.
• Odpojte nabíjecí přístroj od sítě předtím, než se uza-vřou anebo rozpojí spojení k akumulátoru/ elektrickému nástroji/ přístroji. Tak zajistíte, že nedojde k poškození aku-mulátoru a nabíječky.
• Udržujte nabíjecí přístroj čistý a vzdáleně od vlhkosti a deště. Nikdy nepoužívejte nabíjecí přístroj na volném prostranství. Skrz zašpinění a vniknutí vody, se zvyšuje riziko elektrického úderu.
• Tento nabíjecí přístroj se smí provozovat pouze s příslušnými originálními akumulátory. Nabíjení jiných akumulátorů může vést k po-raněním a k nebezpečí požáru.
• Vyvarujte se mechanickým poškozením nabíjecího přístroje. Tyto mohou vést k vnitřním krátkým spojením.
• Nabíječka se nesmí provozovat na hořlavém podkladu ani v jeho bezprostřední blízkosti (např. papír, textilie). Hrozí

nebezpečí požáru v důsledku tepla uvolňovaného při nabíjení.

- Jeli přípojné vedení tohoto nástroje poškozené, musí být skrze výrobce anebo jeho servisní službu zákazníkům anebo podobně kvalifikovanou osobou nahrazené, aby se vyvarovalo ohrožením.

Akumulátor Vaší sekačky na trávu je dodáván v částečně přednabitém stavu a před prvním použitím se musí řádně nabít. Při prvním nabíjení se doporučuje, akumulátor nabíjet přibližně 2-3 hodiny. Zastrčte akumulátor do podstavce a zapojte nabíječku do napájecí sítě.

• Jakmile je akumulátor zcela nabitý, vytáhněte síťovou zástrčku a odpojte nabíječku od přístroje. Doba nabíjení je cca 3 hodiny.
• Nenechávejte svůj akumulátor nepřetržitě nabíjet. Při neustálém dobíjení o malé kapacitě může dojít k poškození akumulátorových článků.
• Nepoužívejte dobíjecí baterie. Nástroj by se mohl poškodit.

Uvedení do provozu

Pozor! Rotující nůž. Práce na přístroji provádějte pouze při vypnutém motoru a zastaveném noži.

Než přístroj můžete spustit, musíte

• montáž rukojeti,
• doplnit motorový olej
• doplnit benzín
• evtl. namontovat koš na zachycení trávy.
• příp. nastavit výšku sekání

Montáž rukojeti

Pozor! Dbejte na to, aby při montáži rukojeti nedošlo ke zmáčknutí bovdenových (5) lanek.

Montáž spodních držadel:

1. Odstraňte oba hvězdicové šrou-by (20) z krytu přístroje (15).
2. Nasadte konce spodního držadla (4) na kryt prístroje (15).
3. Pevně dotáhněte obě spodní držadla (4) pomocí hvězdicových šroubů (20) vpravo a vlevo k držáku na krytu přístroje (15).

Montáž horního držadla:

1. Našroubujte horní držadlo (1) pomocí přiložených rychloupínáků a matic (24) vpravo a vlevo na spodní držadlo (4).

2. Horní držadlo (1) vyklopte (malý obrázek) a zajišťovací páku (24) zatlačte směrem k držadlu.

1. Upevněte bovden (5) pomocí kabelové svorky (6) na spodní traverze (4).

Montáž/Vyprázdnění sběrného koše

Pozor: Přístroj neprovozujte bez připevněného sběrného koše nebo bez ochrany proti odraženým předmětům. Nebezpečí poranění!

Sestavení sběrného koše:

1. Uvolněte šroub s křížovou drážkou (30) na rukojeti (22a).
2. Nasad'te rukojeť (22) na horní stranu zachytávacího koše na trávu (22) a přišroubujte ji zespoda pomocí šroubů s křížovou drážkou (30).
3. Zasuňte soutyčí zachytávacího koše (28) do horní části zachytávacího koše na trávu (22) a přišroubujte jej shora dvěma šrouby s křížovou drážkou (29).
4. Nastrčte síť zachytávacího koše do drážky na horní části zachytávacího koše na trávu (22). Tam zacvakne.
5. Ohrňte plastové patky (27) přes tyč sběrného koše.

Připevnění sběrného koše k přístroji:

1. Nadzvedněte ochranu proti odraženým předmětům (21).
2. Zavěste sběrný koš (22) do určeného závěsu (31) na zadní straně přístroje.
3. Položte ochranu proti odra- ženým předmětům (21), která bude držet sběrný koš v dané poloze.

Sejmutí/Vyprázdnění sběrného koše:

1. Nadzvedněte ochranu proti odraženým předmětům (21) a vyjměte sběrný koš (22).
2. Koš vyprázdněte (viz kapitola „Likvidace/Ochrana životního prostředí“) a opět jej připevněte.

Indikace naplnění

Na boku sběrného koše (22) je umístěna indikace naplnění (23). Aerodynamické vedení vzduchu klapky dodatečně zajišťuje optimální plnění.

GO Klapka otevřená: Sběrný koš prázdný

STOP Klapka zavřená: Sběrný koš plný

Mulčovací sada

Před použitím mulčovací sady je nutné sejmout postranní odhazovací kanál (viz 📤).

Připevnění mulčovací sady

1. Sejměte zachytávací koš (F 22), je-li namontován.
2. Zdvihněte ochranu před nárazy (21).
3. Zatlačte mulčovací sadu (39). Držadlo (39a) zaskočí.

Sejmutí mulčovací sady

1. Zdvihněte ochranu před nárazy (21).
2. Zatlačte držadlo (39a) a vyjměte mulčovací sadu (39).

Postranní výhoz trávy

Před použitím postranního výhozu na trávu je nutné nasadit mulčovací sadu (39) a sejmout zachytávací koš (22).

Montáž postranního odhazovacího kanálu

1. Odblokujte postranní protinárazový kryt (16) vytažením blokovacího prvku (16a) doleva a otevřením postranního protinárazového krytu (16).
2. Zavěste postranní odhazovací kanál (38) a nasad'te boční ochranu proti nárazům (16). Ta přidržuje postranní odhazovací kanál (38) na místě.

Plnění motorového oleje a kontrola hladiny oleje

Postavte přístroj na rovný podklad.

1. Odšroubujte víčko olejové nádrže s měrkou (17) a nalejte olej do nádrže. Používejte značkový olej (např. HD SAE 30 nebo 10W-30).
2. Pro kontrolu hladiny oleje otřete měrku čistým hadříkem a opět ji zasuňte do nádrže až na doraz.
3. Po vytažení měrky na ní zjistěte výšku hladiny oleje. Výška hladiny oleje se musí nacházet v označeném poli mezi značkou minima a maxima.
4. Případně rozlity olej setřete a víčko olejové nádrže (17) opět zavřete.

Výšku hladiny oleje zkontrolujte před každým sekáním a při do-sažení dolního bodu značení olej doplňte.

Plnění benzínu

Varování! Benzín je vznětlivý a zdraví škodlivý:

• benzín uchovávejte v nádobách pro něj určených;
• palivo doplňujte pouze venku a nikdy, jestliže je motor v chodu, nebo je stroj horký;
• uzávěr palivové nádrže otvírejte po- malu, aby se mohl redukovat přetlak;
• při plnění paliva nekuřte;
• zabraňte kontaktu s pokožkou a vdechnutí výparů;
• rozlity benzín odstraňte.
• udržujte benzín v dostatečné vzdálenosti od jisker, otevřeného ohně a jiných zápalných zdrojů.
• Zlikvidujte zbytky benzínu ekologicky nezávadně (viz „Likvidace/ochrana životního prostředí“).

- Nepoužívejte směs benzínu s olejem.

- Používejte bezolovnatý benzín Normal nebo Super.

v případě použití bio-paliva se nesmí přimísit více než 10% ethanolu..

- Používejte pouze čistý a čerstvý benzín.

- Benzín neskladujte déle než jeden měsíc, protože se jeho kvalita zhoršuje.

1. Odšroubujte uzávěr palivové nádrže (A7) a nalejte benzín až po spodní okraj plnicího hrdla (32). Nádrž nenaplňujte celou, aby měl benzín místo pro rozpínání.

2. Kolem uzávěru setřete zbytky benzínu a uzávěr palivové nádrže opět zavřete.

Nabíjení

Akumulátor nevystavujte extrémním podmínkám, například vysokým teplotám a nárazům. Hrozí riziko zranění kvůli unikajícímu elektrolytickému roztoku! Při zasažení očí či pokožky opláchněte postižené místo vodou nebo neutralizátorem a vyhledejte pomoc lékaře.

Akumulátor nabíjejte pouze v suchých prostorách.

Hrozí nebezpečí úrazu elektrickým proudem.

Akumulátor nabíjejte pouze pomocí dodávané nabíječky.

• Před prvním použitím akumulátor nabijte. Akumulátor se nesmí nabíjet několikrát za sebou.
• Výrazně zkrácená provozní doba navzdory nabití indikuje, že je akumulátor vybitý a je třeba jej vyměnit. Používejte pouze originální akumulátory, které můžete zakoupit v zákaznickém vý servisu.
• V každém případě vždy dbejte bezpečnostních pokynů a také předpisů a upozornění týkajících se ochrany životního prostředí.
• Na závady vzniklé kvůli manipulaci v rozporu s určením se nevztahuje záruka.

Vyjmutí/vložení akumulá- toru

1. Zvedněte průhledný kryt (42).
2. Ke vložení akumulátoru (41) do přístroje zasuňte akumulátor podél vodicí lišty do přístroje. Tento slyšitelně zaklapne.
3. K vyjmutí akumulátoru (41) z přístroje stiskněte odblokovací tlačítko (A41a) na akumulátoru a akumulátor vyjměte.

Nabití akumulátoru

Čerstvě vybitý akumulátor nechte cca 15 min vychladnout, než jej nabijete nabíječkou (40).

1. Zapojte nabíjecí kabel do akumulátoru (41).
2. Zastrčte napájecí zdroj nabíječky (40) do zásuvky.
3. Po úspěšném nabití odpojte nabíječku (40) od sítě.
4. Odpojte nabiječku (40) od akumulátoru (41).

Spotřebované akumulátory

• Výrazně zkrácená provozní doba navzdory nabití indikuje, že je akumulátor vybitý a je třeba jej vyměnit. Používejte pouze náhradní akumulátory, které zakoupíte v zákaznickém servisu.
• V každém případě vždy dodržujte bezpečnostní pokyny a také předpisy a upozornění týkající se ochrany životního prostředí (viz část „Likvidace/ochrana životního prostředí“).

Obsluha

Určitému zatížení hlukem. způsobeným tímto přístrojem, se nelze vyhnout. Odložte hlučné práce na povolenou a k tomu určenou dobu. Dodržujte příp. doby klidu a omezte dobu trvání práce na minimum. Pro vaši osobní ochranu a ochranu osob, nacházejících se v blízkosti, je nutné nosit vhodnou ochranu sluchu.

Spuštění a zastavení motoru

Varování! Benzín je vznětlivý. uštějte motor ve vzdálenosti minimálně 3 m od místa plnění. Hrozí nebezpečí požáru.

Přístroj spouštějte na pevném, rovném podkladě, pokud možno nikoliv ve vysoké trávě. Ujistěte se, že se řezací nástroj nedotýká žádných předmětů ani země.

Pro Vaši bezpečnost: Při spuštění přístroje se postavte za něj.

Pravidelně kontrolujte hladinu benzínu a oleje (viz „Uvedení do provozu“) a včas ji doplňte.

Nastartovat motor s rukojetí startéru (manuálně)

1. Při studeném startu stiskněte 3krát palivové čerpadlo (33) (červené tlačítko), u teplého startu začněte tak, jak je popsáno v části 2.
2. Při studeném startu stiskněte 3krát

palivové čerpadlo (33)

(červené tlačítko),

u teplého startu začněte tak, jak je popsáno v

1. Přitáhněte bezpečnostní páku (2) směrem k rukojeti (1) a podržte ji.
2. Zatáhněte za rukojeť startéru (25).
3. Když motor nastartuje, nechte startovací rukojeť pomalu sklouznout zpět do vedení startovacího lanka (3).

M Nastartovat motor elektrickým startérem (start E)

1. Při studeném startu stiskněte 3krát

palivové čerpadlo (33)

(červené tlačítko),

u teplého startu začně-

te tak, jak je popsáno v části 2.

1. Zatáhněte za bezpečnostní rukojeť (3) ve směru k držadlu (1) a přidržte ji.
2. Stiskněte spouštěcí tlačítko (43). Motor se spustí.

Zastavení motoru:

- Pust'te bezpečnostní držadlo (2). Motor se vypne a nůž se zabrzdí

V případě teplého startu není potřebné stisknutí primeru (33).

Pokud se primer stiskne příliš často, vnikne do karburátoru příliš velké množství benzínu a motor lze těžce nastartovat.

Zařízení pro zastavení nožů:

- Pravidelně kontrolujte zařízení pro za- stavení nožů: Pust'te bezpečnostní držadlo (2). Mo- tor se vypne a nůž se zabrzdí. Nůž se musí zastavit do 7 sekund.

N Sekání

1. Uruchomić silnik (patrz I). M
2. Držte madlovou traverzu (1) a bezpečnostní držadlo (2) při sečení pevně oběma rukama.
3. Pohon kol:

Zap.: Zatáhněte za třmen pohonu (26) směrem k držadlu, přístroj se posune dopředu.

Vyp.: Pust'te třmen pohonu (26). Přístroj se zastaví.

Pracovní pokyny

Všeobecné pracovní pokyny

• Sekejte pokud možno suchý trávník, abyste šetřili drny.
• Hloubku řezu nastavte tak, aby nebyl přístroj přetěžován.
• Ved'te přístroj rychlostí chůze pokud možno v rovných dráhách. Pro sekání bez mezer by se dráhy měly vždy o několik centimetrů překrývat.
• Neposunujte se směrem dozadu.
• Na svazích pracujte vždy šikmo ke svahu.
• Pokud by přišly nože do kontaktu s cizími tělesy, motor okamžitě vypněte. Počkejte, až se nůž zastaví, a zkontrolujte, zda není přístroj poškozen. V

práci pokračujte pouze tehdy, jestliže není přístroj poškozen.

• V pracovních přestávkách a při transportu přístroj vypněte a počkejte, až se nůž zastaví.
• Po každém použití přístroj vyčistěte, jak je popsáno v kapitole „Čištění a údržba“.

Nastavení výšky sekání

Přístroj má 6 poloh pro nastavení výšky sekání (25-75 mm):

1. Zatáhněte páku (18) směrem ven a posuňte ji do požadované polohy (34).
2. Páku (18) zatlačte opět dovnitř.

Správná výška sekání u okrasného trávníku činí přibližně 30 - 45 mm, v případě užitkového trávníku přibližně 40 - 65 mm.

Pro první sekání v sezóně by měla být zvolena vysoká výška sekání.

Čištění a údržba

Zajistěte provádění oprav a údržby, které nejsou popsány v tomto návodě, specializovanou opravnou. Používejte pouze originální díly.

Údržbu a čištění provádějte zásadně při vypnutém motoru a vytažené koncovce zapalovacího kabelu. Hrozí nebezpečí poranění! Před prováděním veškeré údrž-by a čištění nechejte přístroj vychladnout. Části motoru jsou horké. Hrozí nebezpečí popálení!

Při manipulaci s nožem noste ru- kavice.

Čištění a obecná údržba

Pro čištění a údržbu na spodní straně přístroje nakloňte přístroj pouze dozadu, aby zapalovací svíčka směřovala nahoru.

Při těchto činnostech spolupracujte s další osobou, aby tak nedošlo k překlopení zařízení dozadu.

Přístroj nenaklánějte na stranu nebo dopředu. Provozní kapaliny mohou vytéci, a tak může dojít k poškození motoru

• Udržujte přístroj stále v čistotě. K čištění použijte kartáček nebo hadřík, ale žádné agresivní čisticí prostředky nebo rozpouštědla.
  K čištění motoru nepoužívejte vodu, mohla by znečistit palivové zařízení.
• Chcete-li vyčistit kryt nože, můžete k horní straně krytu (A15) připojit hadici (viz obrázek 35).
• Po sekání odstraňte kusem dřívka nebo plastu přichycené zbytky rostlin. Vyčistěte zejména větrací otvory (10), vyhazovací otvor a nožovou oblast (viz také „Čištění nožů“). Nepoužívejte tvrdé ani špičaté předměty, mohly by přístroj poškodit.
• Občas naolejujte kola.
• Před každým použitím zkontrolujte, zda sekačka nevykazuje viditelné nedostatky, jako uvolněné, opotřebované nebo poškozené díly. Zkontrolujte dotážení všech matic, čepů a šroubů.
• Zkontrolujte, zda kryty a ochranná zařízení (2, 11, 13, 21) nejsou poškozena a jsou správně usazena. V případě potřeby je vyměňte.

CZ

P

Výměna vzduchového filtru

Přístroj nikdy nepoužívejte bez vzduchového filtru. Jinak se do motoru může dostat prach a nečistoty, což vede k poškození stroje.

1. Vytáhněte konektor zapalovací svíčky (11) viz „Údržba zapalovací svíčky“.
2. Otevřete skřín vzduchového filtru (8) a vyjměte vzduchový filtr (9).
3. Vzduchový filtr (9) vyčistěte v mýdlovém roztoku a nechte jej uschnout. Do vzduchového filtru vetřete několik kapek čerstvého motorového oleje.
4. Vadný vzduchový filtr nahrad'te novým vzduchovým filtrem (viz „Náhradní díly / příslušenství“).
5. Při montáži vložte vzduchový filtr (9) do skříně vzduchového filtru (8) a skřín opět zavřete.

Q

Výměna/Nastavení zapalovací svíčky

Opotřebované zapalovací svíčky nebo příliš velký interval zapalování vede ke snížení výkonu motoru.

1. Současným táhnutím a otáčením sejměte koncovku (11) ze zapalovací svíčky.
2. Vyšroubujte zapalovací svíčku proti směru hodinových ručiček.
3. Pomocí mezerníku (k dostání ve specializovaných prodejnách) zkontrolujte vzdálenost elektrod. Vzdálenost elektrod musí činit 0,5-0,6 mm.

4. Vzdálenost elektrod popřípadě na- stavte tak, že budete opatrně přihýbat zapalovací třmínek zapalovací svíčky.

5. Vyčistěte zapalovací svíčku drátěným kartáčem.

6. Vložte vyčištěnou a nastavenou zapalovací svíčku nebo vyměňte poškozenou zapalovací svíčku za novou (doporučený utahovací moment 20 Nm) (viz „Náhradní díly“).

Výměna motorového oleje

Výměnu motorového oleje provedte pouze při prázdné benzínové nádrži a teplém motoru.

- První výměnu motorového oleje proved'te přibližně po 5 provozních hodinách, potom každých 50 provozních hodin nebo každý rok.

- Starý olej ekologicky zlikvidujte (viz „Likvidace/Ochrana životního prostředí“).

1. Zdjać wtyk przewodu zapłonowego (11) (viz „Výměna/Nastavení zapalovací svíčky“).
2. Otevřete krytku olejové nádrže (17) a vyčerpejte motorový olej pomocí oleiového čerpadla.
3. Doplňte motorový olej (viz „Uvedení do provozu“).

D

Nastavení bovdenu

Pokud se bovdenová lanka sama od sebe přestaví a mají příliš velkou vůli, můžete je dodatečně nastavit.

1. Povolte malý stavěcí šroub (36).
2. • Otočte nastavovací matici (37) proti směru hodinových ručiček: Boyden se zkrátí.
3. Otočte nastavovací matici (37) ve směru hodinových ručiček: Bovden se prodlouží.

Broušení/Výměna nože

Nechte nůž vmontovat a vymonto- vat pouze v odborném servisu.

Při manipulaci s nožem noste rukavice.

• Vytáhněte konektor zapalovací svíčky (11) a zkontrolujte opotřebení a poškození nože.
• Tupý nůž nechejte vždy dobrousit ve specializované dílně, která by mohla provést zkoušku nevyváženosti.
• Poškozený nůž nebo nevyvážený nechejte vždy vyměnit ve specializované dílně. Neodborná montáz může vést k těžkým poraněním.

Nesprávná montáž může způsobit vážné zranění.

Nastavení karburátoru

Karburátor byl v dílně přednastaven na optimální výkon. Jestliže je zapotřebí provést dodatečná nastavení, nechejte nastavení provést specializovanou dílnou.

Skladování

Všeobecné pokyny ke skladování

Přístroj neskladujte s plným sběrným košem. Při horkém počasí začne tráva pod vlivem tepla kvasit. Hrozí nebezpečí požáru.

- Před skladováním přístroj vyčistěte a provedte jeho údržbu.

• Než přístroj odstavíte do uzavřených prostor, nechejte motor vychladnout.
• Pro uskladnění paliva používejte vhodné a přípustné nádoby.
• Přístroj skladujte na suchém místě chráněném před prachem a mimo do-sah dětí..
• Přístroj neobalujte do nylonových sáčků, protože se může vytvořit vlhkost a plíseň.

Skladování během delších provozních přestávek

Nedodržování pokynů ke skladování může vést z důvodu zbytků paliva v karburátoru k problémům se spuštěním nebo k permanentním škodám.

• Benzínovou nádrž vyprazdňujte na dobře větraném místě.
• Vyprázdnění karburátoru: spustte k tomuto účelu motor a nechejte jej běžet, dokud se motor nezastaví. Nechejte motor vychladnout.

• Provedte výměnu oleje (viz „Výměna motorového oleje“).
  • Proved'te konzervaci motoru:

• Vyšroubujte zapalovací svíčku (12) (viz kapitola „Čištění a údržba – výměna / nastavení zapalovací svíčky“);

• do prostoru motory nalijte otvorem zapalovací svíčky polévkovou lžíci motorového oleje;
• pro rozvedení oleje uvnitř motoru pomalu několikrát zatáhněte za nahazovací lano (25) bezpečnostní páka (2) musí být přitažena;
• opět přišroubujte zapalovací svíčku (12).

- Starý olej a zbytky benzínu ekologicky zlikvidujte (viz „Likvidace/Ochrana životního prostředí“).

Benzínovou nádrž není nutno vyprazdňovat, jestliže k benzínu přidáte aditivum (viz „Náhradní díly“).

Intervaly údržby

Pravidelně provádějte údržbu uvedené v tabulce „Intervaly údržby“. Pravidelnou údržbou se prodlužuje životnost přístroje. Navíc dosáhnete optimálního výkonu sekání a zabráníte úrazům.

Práce údržby(viz „Čištění a údržba“)	Před Po		Po prv-ních 5hodi-nách	Po 8hodi-nách	Po 50hodi-nách	Ročně
	prací/práci
Zkontrolujte a utáhněte šrou-by, matice a čepy	√
Zkontrolujte hladinu motoro-vého oleje/hladinu benzínu av případě potřeby motorovýolej/benzín doplňte	√			√
Vyčistěte ovládací prvky/ob-last kolem tlumiče hluku		√		√
Vyměňte motorový olej			√ √	√
Vyměňte vzduchový filtra						√
Vyčistěte/nastavte/vyměňtezapalovací svíčku				√		√
Čištění/ Broušení/Výměnanože		√				√
Vyčistěte systém chlazenívzduchu ^a						√

^a v případě vysokého výskytu prachu nebo silného znečištění provádějte čištění častěji

Odklízení a ochrana okolí

- Zajistěte ekologickou recyklaci přístroje, příslušenství a obalu.

• Pečlivě vyprázdněte nádrž na benzín a olej a přístroj odevzdejte ve sběrném dvoře. Použité plastové a kovové díly je možno rozčlenit podle druhu a odevzdat ve sběrném dvoře.
• Starý olej a zbytky benzínu nevylívejte do kanalizace nebo do odpadu, nýbrž je odevzdejte ve sběrném středisku.

• V případě dotazů se obrat'te na naše servisní středisko.

• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

• Posekanou trávu nevyhazujte do popelnice, ale uložte ji na kompost nebo ji rozdělte jako mulčovací vrstvu pod keře a stromy.

Náhradní díly/ Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

V případě jakýchkoliv dalších dotazů se obrat'te na servisní středisko / „Service-Center“ (viz „Service-Center“).

Záruka

• Zruční doba pro tento přístroj je 2 roky od data zakoupení a platí pouze pro prvního kupce. Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne.
• Ze záruky jsou vyloučeny:

• škody, které vznikly přirozeným opotřebením, přetížením nebo ne- odbornou obsluhou.

• přístroje, které jsou používány pro využití k podnikatelským účelům.

• škody, které vznikly v důsledku nedodržování návodu k obsluze nebo jestliže nebyly dodrženy intervaly čištění.

• přístroje, u kterých již byly provedeny technické zásahy.

• Ze záruky jsou také vyloučena poškození motoru, která vznikla v důsledku použití nesprávného paliva nebo nesprávného poměru množství oleje v benzinu a všechna poškození stroje které lze odvodit z nedostatečného mazání.

• Následující díly podléhají běžnému opotrebení, a tudíž nespadají do záruky: řezací zařízení, zapalovací svíčky, vzduchový filtr, palivový filtr, lano startéru, sběrný koš na trávu.
• Neposílejte žádné přístroje našim servisním opravnám bez předchozího telefonického odsouhlasení, protože jinak by vám mohly vzniknout výdaje v důsledku odmítnutí příjmu.
• Pozor: Poškozené přístroje v žádném případě nezasílejte s naplněnou palivovou nebo olejovou nádrží. Nádrže bezpodmínečně vyprázdněte. Even-tuální věcné škody (olej/benzin vytekl, jestliže byl přístroj položen na bok nebo na hlavu!) popř. škody způsobené požárem během přepravy jdou na vrub odesílatele.
• Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani není tímto výkonem stanovena nová záruční doba pro přístroj nebo pro případné zabudované náhradní díly. To platí také při využití servisu v místě.
• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Hledání chyb

Problém Možná příčina Odstranění závady
Motor nestartuje	Příliš málo benzínu v nádrži Doplňte benzín
	Chybné pořadí při startu	Dodržujte pokyny pro spuštění motoru (viz „Obsluha“)
	Koncovka zapalovací svíčky (11) není správně zastrčena. Začouzená zapalovací svíčka (12)	Zastrčte koncovku zapalovací svíčky Zapalovací svíčku vyčistěte, seriďte nebo vyměňte (viz „Čištění a údržba“)
	Chybně nastavená směs karburátoru	Karburátor nechejte nastavit specializovanou dílnou
	(vybitý akumulátor (41)	nabite akumulátor
	Bovdeny (5) nejsou přesně nastaveny	Nastavte bovden (viz „Nastavení bovdenu“) nebo jej nechte nastavit v odborné dílně
Motor se zastaví již při nepatrném povolení bezpeč-nostního držáku (2)	Bovdeny (5) nejsou přesně nastaveny	Nastavte bovden (viz „Nastavení bovdenu“) nebo jej nechte nastavit v odborné dílně
Motor startuje, přístroj běží, ale nikoliv na plný výkon	Znečištěný vzduchový filtr (9)	Vyměňte vzduchový filtr (viz „Čištění a údržba“)
	Chybně nastavená směs karburátoru	Karburátor nechejte nastavit specializovanou dílnou
Motor, vynechává, stagnuje	Chybně nastavená směs karburátoru	Karburátor nechejte nastavit specializovanou dílnou
	Začouzená zapalovací svíčka (12)	Zapalovací svíčky vyčistěte, seriďte nebo vyměňte (viz „Čištění a údržba“)
Motor se přehřívá	Větrací štěrbiny jsou ucpané Větrací štěrbiny vyčistěte
	Nesprávná zapalovací svíčka (12)	Vyměňte zapalovací svíčku
	Příliš málo motorového oleje v motoru	Doplňte motorový olej (viz „Uvedení do provozu“)
Pojezd se neza-píná	Nesprávně nastavená bovdenová lanka (5)	Nastavte bowdenové táhlo nebo jej nechte nastavit v odborné dílně
Výsledek práce není uspokojivý nebo motor pracuje velmi těžce	Tráva je příliš krátká nebo příliš vysoka	Změňte výšku řezu viz „Nastavení výšky sekání“
	Nůž je tupý	Nůž nechejte naostřit nebo vyměnit specializovanou dílnou
	Nůž je zablokován trávou, sběrný koš je plný, vyhazovací kanál je ucpaný	Odstraňte trávu (viz „Čištění a údržba“)
Nůž nerotuje	Nůž je zablokován trávou Odstraňte trávu
	Nůž není správně namontován	Nechejte nůž namontovat specializovanou dílnou
Neobvyklé šumy, klapání nebo vi-brace	Nůž není správně namontován	Nechejte nůž namontovat specializovanou dílnou
	Nůž je poškozen

Turinys

Ivadas ....159

Paskirtis....160

• Při kosení je nutné vždy nosit neklouzavou obuv a dlouhé kalhoty. Niekada nepjaukite neapsiavę ar avèdami lengvus sandalus. Besisukančios dalys gali sugriebti laisvus drabužius, papuošalus arba ilgus plaukus. Dévint tinkamus drabužius sumažėja rizika susižaloti.
• Zkontrolujte oblast, na které se přístroj použije a odstraňte všechny předměty (např. kameny, tyče, dráty, hračky), které by mohly být zachyceny a odhodťe je.

- Při nebezpečí úderu bleskem s přístrojem nepracujte. Nebezpečí úrazu elektrickým proudem.

Imdami už peilio dévěkite pirštines.

Technické údaje....204

Piktogram/Symboly 205

Piktogramy na prístroji .....205

Piktogramy na nabíjačke:....206

Piktogramy na akumulátore: ......206

Symboly v návode na obsluhu .....206

Bezpečnostné pokyny....207

Uvedenie do prevádzky......212

Montáž tyčí držadla....212

Čistenie a všeobecné údržbárske práce ......217

Výmena vzduchového filtra....218

Údržba zapal'ovacej sviečky .....218

Vymenit' motorový olej....218

Nastavenie Iankového t'ahadla.....218

Intervaly údržby....220

Skladovanie....221

Všeobecné pokyny pre skladovanie 221

Obrázky nájdete na stranách 2 až 5.

Rozsah dodávky

• Benzínová kosačka na trávu
• Horné držadlo
• Spodné držadlá (2x)
• Montážny klúč/Klúč na sviečky
• Zberný kôš na trávu
• Mulčovač
• Bočný odhadzovací kanál
• Nabíjačka
• Akumulátor
• Svorka na káble
• Krátky návod
• Návod na obsluhu

Prehl'ad

1 Horné držadlo

2 Bezpečnostné rameno
3 Vedenie lanka spúšt'ača
4 Spodné držadlo

5 Lankové tiahlo

6 Svorka na káble
7 Uzáver benzínovej nádrže
8 Skrinka vzduchového filtra
9 Vzduchový filter (nie je vidiet')

10 Kryt motora s vetracími otvormi (ochrana prstov)

D 36 Zaist'ovacia matica lankového t'ahadla

28 Tyče zberného koša na trávu
29 Skrutka na tyče
30 Skrutka na držiak

F 31 Záves zberného koša na trávu
J 32 Plniace hrdlo
L 33 Benzínové čerpadlo (Primer)
M 43 Štartovacie tlačidlo
K 34 Poloha výšky rezu

Opis funkcie

Benzínová kosačka na

trávu......BRM 4615-22 A E-Start

Motor ......Rato RV145-S

Zdvihový objem motora .....144,3 cm³ (cc)

Príkon 2,2 kW (3,0 PS)

Otáčky naprázdno (n _0 ).....max. 2900 min ^-1

Ut'ahovací moment noža ..... max. 45 Nm

Objem benzínovej nádrže....0,8 l

Oktánové číslo....95-98

Objem nádrže motorového oleja ....500 ml

Objem zberného koša na trávu .....50 l

Hmotnost'......24,1 kg

Výstup 12,6 V==; 1,0 A

Trieda ochrany....[中]

ítajte si návod na používanie.

Opatrne – benzín je horľavý! jčite a zdroje tepla držte mimo dosahu.

Údaj hladiny akustického výkonu L_WA v dB.

Opatrne! Pred spustením skon- trolujte stav oleja.

Okruh kosenia

Piktogram na benzínovom čerpadle:

Benzínové čerpadlo (Primer) pred spustením 3x stlačte.

Piktogram na držadle:

Zapnút' zariadenie (ON): Vytiahnite bezpečnostnú lištu.

Vypnút' zariadenie (OFF): Pustite bezpečnostní lištu.

Zapnite pohon kolies

Piktogram na bočnom odhadzovači:

Bezpečnostný transformátor – spojený na krátko

Akumulátor neodhadzujte do domového odpadu, ohňa alebo vody.

Prečítajte si návod na obsluhu!

Symboly v návode na obsluhu

uzáver benzínovej nádrže a iné uzávery nádrže.

Údržba a skladovanie:

Predtým než náradie spustíte, musíte

Pritom dávajte pozor, aby pri montáži držadla nebolo tlačené lankové tiahlo (5).

Montáž horného držadla:

1. Priskrutkujte horné držadlo (1) s priloženými rýchkloupínačmi a maticami (24) vpravo a vl'avo na spodných držadlách (4).
2. Sklopte horné držadlo (1) (malý obrázok) a stlačte zaistovaciu páku (24) v smere držadla.

1. Upevnite lankové tiahlo (5) pomocou káblovej svorky (6) na spodnom držadle (4).

1. Odoberte zberný kôš (22), ak je založený.
2. Nadvihnite ochranu proti odrazeným predmetom (21).
3. Zatlačte mulčovač (39). Oblúk (39a) zaskočí.

Odobratie mulčovača

1. Nadvihnite ochranu proti odrazeným predmetom (21).

2. Zatlačte oblúk (39a) a vyberte mulčovač (39).

Pred každým kosením skontrolujte stav oleja a pred dosiahnutím spodného bodu značky doplňte motorový olej.

Naplnenie benzínu

Výstraha! Benzín je horľavý, škodlivý pre zdravie a životné prostredie:

1. Odskrutkujte uzáver palivo-vej nádrže (7) a naplňte benzínom až po spodný okraj plniaceho hrdla (32). Benzínovú

nádrž nenaplňte celkom doplna, aby mal benzín miesto na rozpínanie.

1. Okolo uzáveru palivovej nádrže utrite zvyšky benzínu a uzáver znova zatvorte.

Nabíjanie

Existuje nebezpečenstvo poranení v dôsledku zásahu elektrický prúdom.

Nabíjajte len s priloženou nabíjačkou.

1. Nabíjací kábel spojte s akumulátorom (41).
2. Sieťovú jednotku nabíjačky (40) pripojte na zásuvku.
3. Po úspešnom nabíjaní odpojte nabíjačku (40) zo zásuvky.
4. Odpojte nabíjačku (40) z akumuláto-ra(41).

Opotrebované akumulátory

1. Pri studenom spúšťaní stlačte 3 krát palivové čerpadlo (33, červené

1. Potiahnite bezpečnostné rameno (2) v smere oblúkového držadla (1) a podržte ho.

2. Zatiahnite držadlo spúšťača (25).

3. Ked' sa motor spustí, nechajte držadlo spúšťača pomaly klízať späť do vedenia lanka spúšťača (3).

Štartovanie motora pomocou elektrického štartéra (E-štart)

1. Pri studenom spúšťaní stlačte 3 krát palivové čerpadlo (33, červené

1. Potiahnite bezpečnostné rameno (3) v smere držadla (1) a držte ho.

2. Stlačte štartovacie tlačidlo (42). Motor sa naštartuje.

Zastavenie motora:

- Uvol'nite bezpečnostné držadlo (2). Motor sa vypne a nôž sa zabrzdí.

Uvol'nite bezpečnostné držadlo (2). Motor sa vypne a nôž sa zabrzdí. Nôž sa musí zastavit za 7 sekúnd.

Kosenie

1. Naštartujte motor (pozri L). M

2. Pri kosení držte pevne oblúkové držadlo (1) a bezpečnostné držadlo (2) obomi rukami.

3. Pohon kolesa:

ZAP: Zatiahnite rameno pohonu (2) smerom k držadlu, prístroj sa po- hybuje dopredu.

VYP: Uvol'nite rameno pohonu (2). Prístroj zostane stát'.

Pokyny pre prácu

- Na svahoch pracujte vždy priečne k svahu.

Čistenie a všeobecné údržbárske práce

Výmena vzduchového filtra

Údržba zapal'ovacej sviečky

Výmenu motorového oleja usku- točňujte pri prázdnej benzínovej nádrži a teplom motore.

1. Uvol'nite malú zaist'ovaciu maticu (36).
2. • Otáčajte nastavovaciu maticu (37) proti smeru hodinových ručičiek: Lankové t'ahadlo sa skráti.
3. Otáčajte nastavovaciu maticu (37) v smere hodinových ručičiek: Lankové t'ahadlo sa predíži.

Překlad originálního prohlášení o shodě CE
Potvrzujeme tímto, že konstrukceBenzinová travní sekačkaBRM 4615-22 A E-StartČíslo šarže: B-49396odpovídá následujícím příslušným směrnicím EU v jejich toho času platném vydání
2006/42/EC • 2014/30/EU • 2000/14/EG • 2005/88/EC • 2011/65/EU*
Aby byl zaručen shodnost, bylo použito následujících harmonizovaných- norem jakož i národních norem a předpisů:
EN ISO 5395-2:2013+A1:2016+A2:2017 • IEC 62321-3-1:2013EN ISO 5395-1:2013+A1:2018 • EN ISO 14982:2009
Navíc se na základě směrnice pro emise hluků 2000/14/EC potvrzuje:Úroveň akustického výkonuzaručená: 96 dB(A)měřená: 94,40 dB(A)Použitý způsob postupu pro ohodnocení konformity dle dodatku VI/ 2000/14/ECMísto hlášení: TÜV Rheinland, NB 0197
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany26.03.2021	Christian FrankOsoba zplnomocněná k sestavení dokumentace

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.

e-mail: [e-mail]
