NAUDOJIMO INSTRUKCIJA BRM4615-22A E-Start Grizzly

Bendrasis aprašymas ....160

Pristatomas komplektas....160

Apžvalga 160

Veikimo aprašymas....161

Apsauginiai jrenginiai ....161

Techniniai duomenys....161

Paveikslèliai / simboliai....162

Paveikslėliai ant prietaiso....162

Ženklai ant kroviklio:....163

Simboliai ant akumuliatoriaus .....163

Instrukcijoje naudojami simboliai.....163

Saugos nurodymai....164

Eksploatavimo pradžia....168

Rankenos lanko montavimas......168

Žolės surinkimo dėžės sumontavimas / ištuštinimas ....169

Pripildymo lygio indikatorius....169

Mulčiavimo rinkinys....169

Šoninis žolės išmetimas....170

lpilkite variklio alyvos ir patikrinkite alyvos lygj....170

Benzino jpylimas 170

lkrovimas....171

Akumuliatoriaus išėmimas / jdėjimas....171

Akumuliatoriaus jkrovimas ....171

Išeikvoti akumuliatoriai....171

Valdymas....172

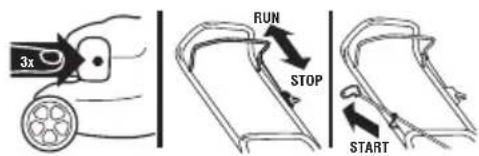

Variklio paleidimas ir sustabdymas ..172

Pjovimas vejapjove ....173

Bendrieji darbo nurodymai....173

Darbo nurodymai....173

Pjovimo aukščio nustatymas......173

Valymas ir techninė priežiūra....173

Valymas ir bendrieji techninės priežiūros darbai....174

Oro filtro keitimas....174

Uždegimo žvakės keitimas / nustatymas....174

Variklio alyvos keitimas ....175

Boudeno lyno nustatymas......175

Peilių galandimas / keitimas....175

Karbiuratoriaus nustatymas .....175

Techninės priežiūros intervalai......176

Laikymas 176

Bendrieji laikymo nurodymai .....176

Laikymas, kai prietaisas eksploatuojamas retai....177

Utilizavimas / aplinkos apsauga.....177

Atsarginès dalys/Priedai....177

Garantija....177

Klaidų paieška ....179

Originalios EB atitikties deklaracijos vertimas......231

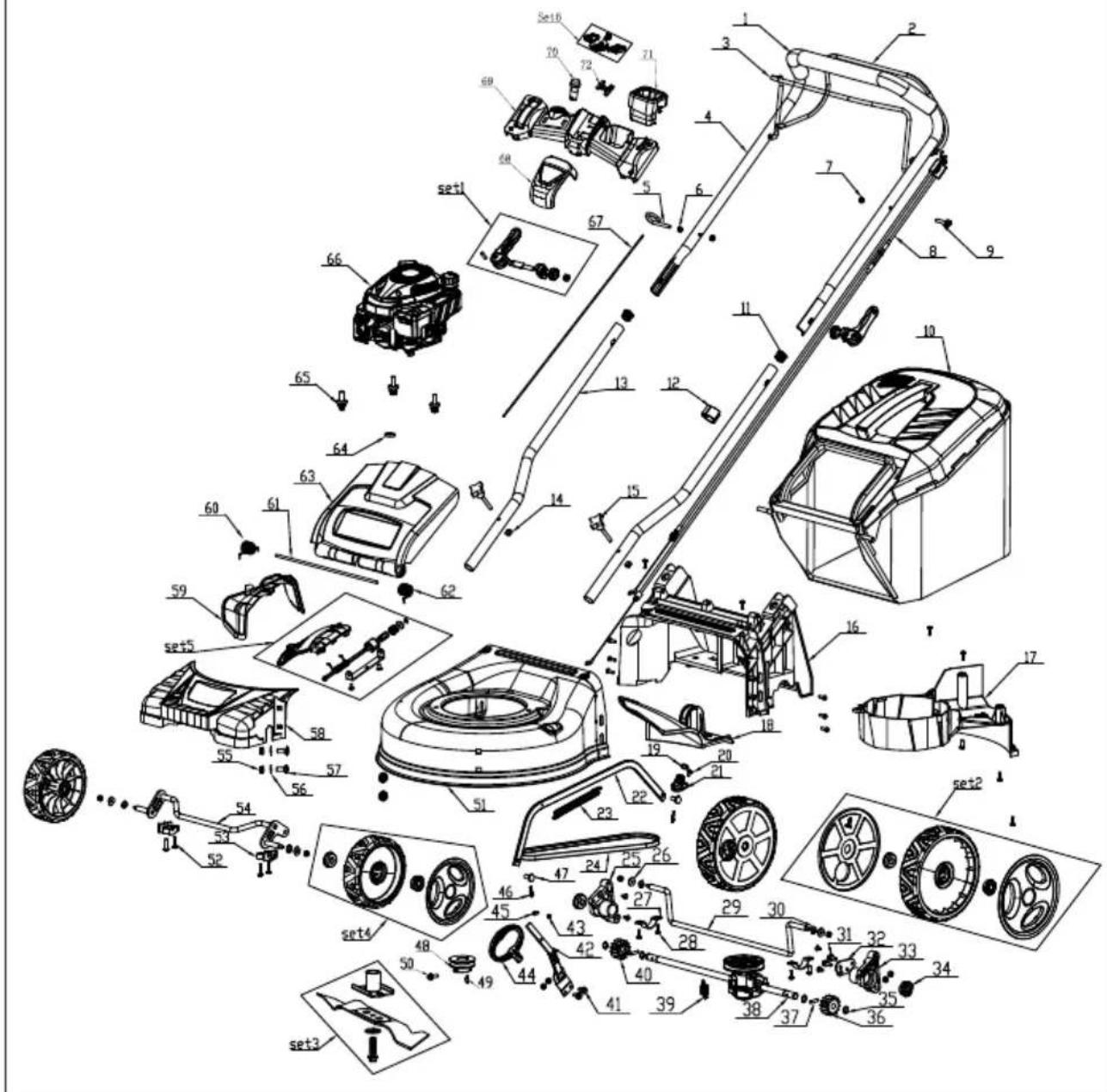

Trimatis vaizdas....234

Service-Center 235

Ivadas

Sveikiname perkant savo naują jrangą.

Taigi, jūs nusprendėte aukštos kokybės įrenginyje.

Gamybos metu atlikta šio prietaiso koky-bės kontrolė bei jo galutinis patikrinimas.

Tai užtikrina Jūsų prietaiso nepriekaištingą veikimą.

Naudojimo instrukcija yra šios prietaiso dalis. Joje pateikiami svarbūs saugos, naudojimo ir šalinimo nurodymai. Prieš naudodami prietaisą susipažinkite su visais naudojimo ir saugos nurodymais. Naudokite prietaisą taip, kaip aprašyta ir tik nurodytiems naudojimo tiks-lams. Laikykite instrukciją saugioje vietoje ir perduodami prietaisą tretiesiems asmenims, perduokite jiems ir visus dokumentus.

Paskirtis

Šis prietaisas yra skirtas vejos ir žolės plotams pjauti. Prietaisas pritaikytas naudoti tik namų srityje. Šis prietaisas nepritaikytas profesionaliam nuolatiniam naudojimui.

Griežtai draudžiama naudoti ne pagal šioje instrukcijoje nurodytą paskirtį, nes antraip prietaisui gali būti padaryta žalos ir kilti didelis pavojus naudotojui.

Prietaisą gali naudoti tik suaugusieji. Šio prietaiso negali naudoti vaikai ir asmenys, nesusipažinę su šia instrukcija. Prietaisą valdantis arba naudojantis asmuo yra at-sakingas už nelaimingus atsitikimus arba žmonėms ir jų nuosavybei padarytą žalą. Gamintojas neatsako už žalą, atsiradusią dėl naudojimo ne pagal paskirtį arba netinkamo valdymo.

Bendrasis aprašymas

Paveikslėlius rasite puslapiuose nuo 2 iki 5.

Pristatomas komplektas

Prietaisą atsargiai išimkite iš pakuotės ir patikrinkite, ar yra visos toliau nurodytos dalys.

Pakuotę utilizuokite pagal nurodymus.

• Vejapjové
• Viršutinis rankenos lankas
• Apatinis rankenos lankas (2x)
• Uždegimo žvakės raktas
• Žolès surinkimo dèžè
• Mulčiavimo rinkinys
• Šoninis išmetimo kanalas
• Kroviklis
• Akumuliatorius
• Kabelių spaustuvai

- Trumpa instrukcija

- Eksploatavimo instrukcija

Apžvalga

1 Viršutinis rankenos lankas

2 Apsauginis lankas

3 Paleidimo lyno kreipiamoji

4 Apatinis rankenos lankas

5 Boudeno lynas

6 Kabelių spaustuvai

7 Bakelio dangtelis

8 Oro filtro gaubtas

9 Oro filtras

10 Variklio dangtis su ventiliacijos angomis (pirštų apsauga)

11 Uždegimo žvakės kištukas

12 Uždegimo žvakė

13 Išmetamojo vamzdžio apsauga

14 2 priekiniai ratukai

15 Plieno skardos korpusas

16 Šoninė išmetimo anga su ap- sauginiu dangčiu

16a Blokavimo elementą

17 Alyvos bakelio dangtelis su alyvos lygio matuokliu

18 Pjovi mo aukščio nustatymo svirtis

19 2 galiniai ratukai

20 2 varžtai žvaigždine galvute strypams tvirtinti

21 Apsauga nuo smūgių

22 Žolès surinkimo dèžè

22a Žolės surinkimo dėžės nešimo rankena

23 Pripildymo lygio indikatorius

24 2 fiksavimo svirtys lankui užfiksuoti

25 Paleidimo rankenèlè su lynu

26 Pavaros lankas

35 Žarnos jungtis

38 Šoninis išmetimo kanalas

39 Mulčiavimo rinkinys

40 Kroviklis

41 Akumuliatorius

41a Atlaisvinimo mygtukas

42 Gaubtas (skaidrus)

36 Boudeno lyno tvirtinimo veržlė Boudeno lyno reguliavimo veržlė

27 Plastikinės movos

28 Žolės surinkimo dėžės strypai

29 Rèmo varžtas

30 Rankenos varžtas

31 Žolės surinkimo dėžės įkabini- mo kablys

32 Pripildymo anga

34 Pjovimo aukščio padėtis

Veikimo aprašymas

Prietaisas varomas galingu 4 taktų variklių (Rato RV145-S).

Prietaiso korpusas pagamintas iš aukš- tos kokybės plieno skardos, yra žolės surinkimo dėžė ir sulankstomas rankenos lankas.

Informacijos apie valdymo elementų veikimą rasite tolesniuose aprašymuose.

Apsauginiai jrenginiai

2 Apsauginis lankas

atleidus apsauginj lanką prietaisas sustoja.

13 Išmetamojo vamzdžio apsauga

apsaugo, kad rankomis arba degiomis medžiagomis nebūtų

galima paliesti karšto išmetamo- jo vamzdžio.

21 Apsauga nuo smūgių

prietaisą valdanti asmenį saugo nuo išsviedžiamų dalių ir nelei- džia netyčia prisiliesti prie peilių, jei pjaunama be žolės surinkimo dėžės.

Techniniai duomenys

Benzininé vejapjové

BRM 4615-22 A E-Start

Variklis ......Rato RV145-S

Variklio darbinis türis......144,3 cm³(cc)

Galia 2,2 kW (3 PS)

Peilio sūkių skaičius n _0 .... max. 2900 min ^-1

Peilio priveržimo momentas ..maks. 45 Nm

Benzino bakelio talpa ....800 ml

Oktaninis skaičius....95-98

Alyvos bakelio talpa....500 ml

Variklio alyvos....HD SAE 30 arba 10W-30

Uždegimo žvakė ..... TORCH F5RTC

Pjovimo lankas .... 0 460 mm

Pjovimo aukštis 6-padėčių......25 - 75 mm

Žolės surinkimo dėžės talpa....50 l

Svoris....24,1 kg

Garso slègio lygis

(L_pA) .....83,8 dB(A); K_pA = 3 dB Garso slègio lygis (L_WA)

išmatuotas...94,40 dB(A); K_WA = 1,17 dB

nurodytas 96 dB(A)

Vibracija rankenos

(a_h) 3,590 m/s ^2 ; K= 1,5 m/s ^2

Kroviklis ......DSS12-1261000-B

lèjimo įtampa /

lėjimas......100-240 V\~, 50-60 Hz, 0,5 A

Išėjimo įtampa /

Išėjimas....12,6 V==; 1,0 A

Apsaugos klasė ......☐ II

Akumuliatorius ....JY112070

Itampa....12 V==

LT

Talpa....2,0 Ah Ikrovimo laikas....apie 3 h

Triukšmo ir vibracijos reikšmės buvo apskaičiuotos remiantis atitikties deklaracijo-je nurodytais standartais ir nuostatomis.

Nurodyta vibracijos emisijos vertė buvo išmatuota pagal standartuose patvirtintus patikros metodus ir gali būti taikoma kitam panašiam elektriniam įrankiui. Nurodyta vibracijos emisijos vertė gali būti taikoma pradiniam poveikiui įvertinti

Įspėjimas: naudojant elektrinį įrankį tikroji vibracijos emisijos vertė gali skirtis nuo nurodytosios, nes ji priklauso nuo elektrinio įrankio naudojimo būdo.

Stenkitės kuo labiau sumažinti vibracinį poveikį. Vibracinį poveikį galima sumažinti, pavyzdžiui, mūvint pirštines, kai dirbate su įrankiu, ir ribojant darbo laiko trukmę. Taip pat būtina atsižvelgti į visas įrankio naudojimo ciklo dalis (pvz., laikotarpius, kai elektrinis įrankis yra išjungtas, ir laikotarpius, kai įrankis jjungtas, tačiau veikia nenaudoja-mas).

Paveikslèliai / simboliai

Paveikslèliai ant prietaiso

jimas!

Perskaityti naudojimo instrukciją

Pavojus susižeisti dėl išsviedžiamų dalių.

ak veikiantj prietaisą negali būti asmenų.

Atsargiai – nuodingi garai! taiso nenaudokite uždarose patalpose.

Atsargiai – benzinas yra degus! īkykite ir laikykite atokiai nuo šilumos šaltinių.

Pavojus susižaloti dėl aštrių peilių! Nekiškite arti kojų ir rankų. Prieš pradėdami techninės priežiūros darbus išjunkite variklj ir ištraukite uždegimo žvakės kištuką.

Prietaiso negalima naudoti drègmèje.

pjovės peilis veikia iš inercijos. Pavojus susižaloti!

rgiai – paviršiai yra karšti! Pavojus nudegti. Atsargiai – pavojus susižaloti! Dėvėkite akių ir klausos organų apsaugą.

rgiai – paviršiai yra karšti! Pavojus nudegti. Atsargiai – pavojus susižaloti! Dėvėkite akių ir klausos organų apsaugą.

Kai nueinate nuo jrenginio, išjunkite variklj. Niekada nepjaukite, kai netoliese yra žmonių, ypač vaikų, arba gyvūnų.

Garso galios lygio Lwa nurodymas dB.

Garso galios lygio Lwa nurodymas dB.

Pjovimo lankas

Pavojus!

Nekiškite arti rankų ir kojų.

Atsargiai! Prieš užvesdami pati- krinkite alyvos lygj.

Paveikslèlis ant bakelio dangtelio:

Benzino pildymo atvamzdžio nuoroda. Nepilti E85 mišinio!

Simboliai ant benzino bakelio:

Prieš paleisdami 3 kartus spustelėkite benzino siurblį (pagalbini paleidimo siurblį).

Paveikslèlis ant rankenos:

ljungti prietaisą (ON): Patraukti apsauginį lanką.

Išjungti prietaisą (OFF): Atleisti apsauginį lanką

Ratų pavaros jjungimas

Piktograma ant šoninės išmetimo angos:

Nurodymas, kad šoninį apsauginį dangtį galima atidaryti tik jį atsklendus

Paveikslélis ant žolès surinkimo:

Pripildymo lygio indikatorius

Ženklai ant kroviklio:

Kroviklj galima naudoti tik patalpose.

Apsaugos klasė II

Elektrinių įrenginių neišmeskite su buitinėmis atliekomis.

—⊕ Poliškumas

Nuo trumpojo jungimo apsaugotas gusis transformatorius

Simboliai ant akumuliatoriaus

Nemeskite akumuliatori- aus i buitines atliekas, ugnj arba vandenj.

Nepalikite akumuliatoriaus ilgą laiką stipriuose saulės spinduliuose ir nedėkite ant radiatorių (maks. 45°C).

Atidžiai perskaitykite naudojimo instrukciją.

Priduokite akumuliatorius i nau-dotų baterijų surinkimo punktą, iš kurio jie bus perduoti aplinkai tinkamam perdirbimui.

Instrukcijoje naudojami simboliai

Pavojaus ženklas su duomenimis, kaip išvengti žalos žmonėms ir materialiniam turtui.

Privalomasis ženklas (vietoje ženklo su šauktuku pateiktas reikalavimas) su duomenimis, kaip išvengti žalos materialiniam turtui.

Informacinis ženklas, kuriame pateikiama informacijos, kaip geriau naudoti prietaisą.

LT

Saugos nurodymai

Šiame skyriuje pateikiami pagrindiniai saugos potvarkiai, kurių reikia laikytis dirbant su benzinine vejapjove.

JSPĖJIMAS! Perskaitykite visus saugos nurodymus ir instrukcijas. Jei nepaisysite tam tikrų saugos nurodymų ir instrukcijų, galite patirti elektros šoką, gali kilti gaisras ir (arba) sunkiai susižalosite.

Pastabos:

• Atidžiai perskaitykite eksploatavimo instrukciją. Susipažinkite su įrenginio nustatymo galimybėmis ir tinkamu naudojimu.
• Iškilus abejonių, kreipkitės į specialistą, kad pamokytų, kaip naudotis įrenginiu ir supažindintų, kurie įrenginio valdymo veiksmai yra draudžiami.
• Dirbdami būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite jrenginio, kai esate pavargę, sergate arba veikiami narkotinių medžiagų, alkoholio ar medikamentų. Jei naudodami jrenginį būsite neatidūs, galite sunkiai susižaloti.
• Šis įrenginys neskirtas naudoti asmenims, kurių fiziniai, jutiminiai ar protiniai gebėjimai yra riboti, taip pat asmenims, kurie neturi patirties ar nemoka naudotis įrenginiu, nebent asmuo, atsakingas už tokių asmenų saugumą, juos prižiūrėtų arba nurodytų, kaip prietaisu naudotis.
• Būtina prižiūrėti, kad su įrenginiu nežaistų vaikai.

• Niekada neleiskite vaikams arba ki- tiems asmenims, kurie nėra susipaži- nę su naudojimo instrukcija, naudotis prietaisu. Vietos nuostatos gali apriboti minimalų naudotojo amžių.

• Niekada nepjaukite, kai šalia yra žmonių,ypač vaikų, arba gyvūnų. Dėl nukreipto dėmesio jrenginys gali tapti nevaldomas.

• Nepamirškite, kad naudotojas atsa- kingas už nelaimingus atsitikimus su kitais asmenimis arba jų turtą.
• Laikykitės apsaugos nuo triukšmo ir vietinių reikalavimų.

Paruošiamosios priemonės

- Íspėjimas: benzinas yra itin greitai užsiliepsnojanti medžiaga. Ugnis arba sprogimas gali smarkiai nudeginti:

• benziną laikykite tik tam pritaikytuose rezervuaruose;
• benziną pilkite tik lauke ir pildami nerūdykite;
• benzino reikia jpilti prieš užvedant varikli; kol variklis veikia arba prietaisas yra jkaitęs, nebandykite atidaryti bakelio dangtelio arba jpilti benzino;

- jei benzino išbėgo, jokiu būdu negalima bandyti užvesti variklio. Jei taip jvyktų, prietaisą reikia patraukti iš benzinu užteršto ploto. Kol neišisklaidys benzino garai, nebandykite užvesti prietaiso;

- saugos sumetimais reikia pakeisti pažeistą benzino bakelio ir kitus bakelio fiksatorius.

• Pakeiskite sugedusį garso slopintuvą.
• Prieš pradedant naudoti visada reikia apžiūrint patikrinti, ar nenusidėvėjo ir nepažeisti pjovimo įrankiai, tvirtinimo varžtai ir visas pjovimo blokas. Kad būtų galima išvengti disbalanso, visada keiskite visą nusidėvėjusių arba pažeistų įrankių ir sraigtų komplektą.
• Būkite atsargūs dirbdami prie prietaisų su keliais pjovimo įrankiais, nes pajudinus peilį gali pradėti suktis kiti peiliai.
• Naudokite tik gamintojo pristatytas ir rekomenduojamas atsargines dalis ir kitus priedus. Naudodami kitų ga-mintojų dalis galite susižaloti ir netekti teisės prašyti garantijos suteikimo.

Naudojimas

• Vidaus degimo variklis negali veikti uždarose patalpose, nes ore gali susi- kaupti nuodingo anglies monoksido.
• Pjaukite tik dienos šviesoje arba jjunge tinkamą dirbtinį apšvietimą. Dirbant neapšviestoje darbo srityje gali įvykti nelaimingų atsitikimų.
• Jei įmanoma, prietaisu nepjaukite drėgnos žolės.
• Dbejte vždy na bezpečnou stabilitu, zejména na svazích, skládkách, příkopech nebo nábřežích. To Vám umožní lépe kontrolovat přístroj v neočekávaných situacích.
• Ant šlaito visada stověkite ir pjaukite skersai, niekada nepjaukite aukštyn arba žemyn.
• Būkite labai atsargūs, jei stovėdami ant šlaisto norite pakeisti važiavimo kryptį.
• Nepjaukite labai stačių šlaitų (maks. 10°).
• Prietaisą stumkite tik žingsnio greičiu.

• Būkite labai atsargūs apsukdami prietaisą arba jį traukdami link savęs.

• Sustabdykite pjovimo įrankį, jei norite pakreipti prietaisą, jei jį stumsite ne žole ir jei prietaisą norite perstumti ir vieno pjaunamo ploto į kitą.

• Niekada nenaudokite prietaiso, jei pažeisti apsauginiai jrenginiai arba apsauginės grotelės, jei nesumontuoti apsauginiai jrenginiai, pvz., apsauga nuo smūgių ir (arba) žolės surinkimo įtaisai. Jie užtikrina, kad prietaisas ir toliau bus eksploatuojamas saugiai.
• Niekada nekeiskite variklio reguliatoriaus nuostatų ir nebandykite jo remontuoti. Galite pažeisti prietaisą.
• Prieš užvesdami variklj, atjunkite visus pjovimo įrankius ir pavaras.
• Paleidimo jungikli paleiskite arba jjunkite atsargiai, paisydami gamintojo pateiktų instrukcijų. Stebėkite, kad būtų pakankamas atstumas nuo kojų iki pjovimo įrankio. Kyla pavojus susižeisti.
• Užvedant arba paleidžiant variklj negalima pakreipti prietaiso, nebent pjaunant reikia jį pakelti. Tokiu atveju prietaisą pakreipkite tik tiek, kiek būtina, ir aukštyn kelkite tik į nuo naudotojo nukreiptą pusę.
• Nebandykite užvesti variklio, kai stovite prieš išmetimo kanalą.
• Ijunkite variklj pagal instrukciją ir tai atlikite tik tada, kai Jūsų kojos yra saugiu atstumu nuo pjovimo įrankių.
• Rankų ir kojų niekada nekiškite prie arba po besisukančiomis dalimis. Visada stovėkite atokiai nuo išmetimo angos. Dėl vieno neatsargaus poelgio naudojant prietaisą galima sunkiai susižaloti.
• Niekada nekelkite ir neneškite prieta- so veikiant varikliui.
• Išjunkite variklj, ištraukite uždegimo žvakės kištuką ir įsitikinkite, kad visos judančios dalys visiškai sustojo:

LT

• prieš iš išmetimo kanalo išimdami blokuojančius daiktus ar kitus kamščius;
• prieš tikrindami, valydami arba dirbami prie prietaiso;
• jei j prietaisą pateko svetimkūnis. Patikrinkite, ar prietaisas nepažeistas, prireikus jj suremontuokite ir tik tada paleiskite iš naujo ir dirbkite su juo;
• jei prietaisas pradeda nejprastai ir per smarkiai vibruoti, jj reikia nedelsiant patikrinti.

- Išjunkite variklj,

- kai paliekate prietaisą;

- prie pildami degalu.

- Varikliui baigiantis suktis reikia uždaryti droselinį vožtuvą.

- Niekada nepalikite prietaiso darbo vie-toje be priežiūros.

- Niekada nedirbkite su pažeistu, nevisiškai arba be gamintojo sutikimo permontuotu prietaisu.

Irenginius naudojant kitiems tikslams nei numatyta, gali susidaryti pavojingu situaciju.

Techninė priežiūra ir laikymas

• Pasirūpinkite, kad visos veržlės, sraig-tai ir varžtai būtų tvirtai priveržti ir prietaisas būtų saugios darbinės būklės.
  Daug nelaimingų atsitikimų įvyksta, jei netinkamai atliekami prietaisų techni- nės priežiūros darbai.
• Prietaiso su pripildytu benzino bakeliu niekada nelaikykite pastato viduje, kur galėtų įvykti susikaupusių benzino garų sąlytis su ugnimi arba kibirkštimis.

• Palaukite, kol variklis atvės ir tik tada prietaisą statykite uždarose patalpose. Antraip gali kilti gaisras.

• Kad išvengtumėte gaisro, aplink variklj, išmetimo vamzdį ir degalų bakelio srityje negali būti žolės, lapų ar išbėgusio tepalo (alyvos).

• Reguliariai tikrinkite, ar nenusidėvėjo ir nesumažėjo žolės surinkimo įtaiso pajėgumas.
• Saugos sumetimais pakeiskite nusidė-vėjusias arba pažeistas dalis. Pakeiskite sugedusį garso slopintuvą.
• Jei norite ištuštinti degalų bakelį, tai turite daryti lauke.
• Su savo prietaisu visada elkitės at-sargiai. Visi įrankiai turi būti aštrūs ir švarūs, kad būtų galima tinkamai ir saugiai dirbti. Atkreipkite dėmesį į techninės priežiūros potvarkius.
• Nebandykite prietaiso remontuoti patys, nebent Jūs turite reikiamą iš-silavinimą. Visus šioje instrukcijoje neaprašytus darbus gali atlikti tik mūsų įgalioti klientų aptarnavimo centrų darbuotojai.
• Prietaisą laikykite sausoje ir vaikams nepasiekiamoje vietoje. Įrenginiai kelia pavojų, jei juos naudoja nepatyrę asmenys.

Atsargus elgesys su akumulia- toriniais įrankiais ir atsargus jų naudojimas

• Ikraukite akumuliatorius tik krovikliuose, kuriuos rekomendavo gamintojas. Krovi-kliui, kuris tinka tam tikros rūšies akumuliatoriams, gresia gaisro pavojus, jei jis bus naudojamas su kitokiais akumuliatoriais.

- Elektrinius jrankius naudo-kite tik su jiems skirtais aku-muliatoriais.

Naudojant kitokius akumuliatorius, iškyla sužalojimo ir gaisro pavojus.

• Nelaikykite arti nenaudojamo akumuliatoriaus sąvaržėlių, monetų, raktų, vinių, varžtų arba kitų mažų metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Užtrumpinti akumuliatoriaus kontaktai gali sukelti nudegim us arba gaisrą.
• Netinkamai naudojant aku- muliatorių, iš jo gali ištekėti skystis. Venkite kontakto su juo. Atsitiktinio kontakto atve- ju nuplaukite vandeniu. Jei skysčio pateko į akis, kreipkitės papildomai į gydytoją. Ištekantis akumuliatoriaus skystis gali su- dirginti arba nudeginti odą

Specialūs saugos nurodymai, skirti akumuliatoriniams prietaisams

• Prieš įstatydami akumuliatorių, įsitikinkite, kad prietaisas išjungtas. Akumuliatoriaus įstatymas į jjungtą elektrinį įrankį gali sukelti nelaimingus atsitikimus.
• Ikraukite baterijas tik vidaus patalpose, kadangi kroviklis yra tik tam skirtas.

Antraip galite patirti elektros smūgj.

• Kad sumažintumėte elektros smūgio riziką, prieš valydami kroviklj, ištraukite jo kištuką iš elektros lizdo.
• Nepalikite akumuliatoriaus ilgą laiką stipriuose saulės spinduliuose ir nedėkite ant radiatorių. Karštis kenkia akumuliatoriui ir gresia sprogimo pavojus.
• Prieš įkraudami įkaitusį aku- muliatorių, leiskite jam atvėst.

- Neatidarykite akumuliatoriaus ir venkite mechaninio akumuliatoriaus pažeidimo. Gresia trumpojo jungimo pavojus ir gali išsiskirti garai, kurie dirgina kvėpavimo takus. Pasirūpinkite šviežiu oru ir, esant nusiskundimams, kreipkitės papildomai į gydytoją.

Tinkamas elgesys su akumuliatorių krovikliu

• Šiuo prietaisu gali naudotis vaikai nuo 8 metų ir vyresni bei mažesnių fizinių, jutiminių arba protinių gebėjimų arba nepakankamai patirties ar žinių turintys asmenys, jeigu jie yra prižiūrimi arba jiems buvo iš- aiškinta, kaip saugiai naudotis prietaisu ir jie supranta iš to kylančius pavojus. Neleiskite vai-kams žaisti su prietaisu. Valyti ir naudotojo vykdomos techni-nės priežiūros neprižiūrimiems vaikams atlikti negalima.
• Akumuliatoriui jkrauti naudo-kite tik su prietaisu pristatytą kroviklj. Gresia gaisro ir spro-gimo pavojus.
• Prieš kiekvieną naudojimą patikrinkite kroviklj, kabelį ir kištuką bei paveskite juos sutaisyti kvalifikuotiems darbininkams, naudojant originalias dalis. Nenaudokite sugadinto kroviklio ir patys jo neatidarykite. Tai užtikrina, kad prietaisas išliks saugus.
• Isitikinkite, kad maitinimo jtampa atitinka nurodytają techninių duomenų lentelėje

LT

ant kroviklio. Gresia elektros smūgio pavojus.

• Prieš uždarydami arba atidarydami elektrinio įrankio jungtis, atskirkite kroviklj nuo tinklo. Taip užtikrinsite, kad akumuliatorius ir kroviklis nebus sugadinti.
• Kroviklis turi būti švarus ir apsaugotas nuo drėgmės ir lietaus. Niekada nenaudokite kroviklio lauke. Dėl nešvaru-mų ir patekusio vandens padidėja elektros smūgio rizika.
• Kroviklj galima eksploatuoti tik su jam skirtais originaliais akumuliatoriais. Jkraunant kitokius akumuliatorius, iškyla sužalojimo ir gaisro pavojus.
• Venkite mechaninio akumuliatoriaus pažeidimo. Tai gali sukelti trumpaji jungimą.
• Kroviklio negalima eksploatuoti ant arba šalia degių paviršių (pvz., popieriaus, tekstilės ga-minių). Gresia gaisro pavojus dėl jšilimo įkrovimo metu.

• Jeigu šio prietaiso maitinimo laidas pažeidžiamas, jį, kad nekeltų pavjoaus, reikia pavesti pakeisti gamintojui arba jo klientų aptarnavimo skyriui arba pa- našiai kvalifikuotam asmeniui. Jūsų akumuliatorinės vejapjovės akumuliatorius pristatomas tik iš dalies įkrautas ir prieš naudojant pirmą kartą jį reikia tinkamai įkrauti. Pirmą kartą įkraunant, rekomenduojame akumuliatorių krauti apie 2–3 valandas. Įdėkite akumuliatorių į lizdą, o kroviklį jjunkite į elektros tinkla.

• Kai akumuliatorius yra visiškai jkrautas, ištraukite tinklo kištuka, o kroviklj atjunkite nuo irenginio. Jkrovimas trunka apie 3 valandas.

• Nejkrovinėkite akumuliatoriaus nuolat. Nuolat po truputį ikraunant, galima sugadinti akumuliatoriaus elementus
• Nenaudokite pakartotinai nej-kraunamų baterijų. Prietaisas gali būti pažeistas.

Eksploatavimo pradžia

Atsargiai! Besisukantis peilis. Darbus prie pritaiso atlikite tik išjunge variklj ir palaukę, kol peiliai sustos.

Prieš jjungdami prietaisą turite atlikti šiuos darbus

• rankenos lanko montavimas
• jpilkite variklio alyvos
• jpilkite benzino
• prireikus sumontuokite žolės surinkimo dėže
• prireikus nustatykite pjovimo aukšti

Rankenos lanko montavimas

Atsargiai! Stebėkite, kad montuodami rankenos lanką neprispaustumėte Boudeno lynų (5).

Apatinių strypų surinkimas:

1. Iš prietaiso korpuso (15) išsukite abu varžtus žvaigždine galvute (20).
2. Apatinių strypų (4) galus pridė-kite prie prietaiso korpuso (15).
3. Abu apatinius strypus (4) kai- rêje ir dešinėje pusėse varžtais žvaigždine galvute (20) prisukite

prie laikiklio ant prietaiso korpu- so (15).

C

Viršutinio rankenos strypo surinkimas:

1. Viršutinį rankenos strypą (1) pridedamais sparčiaisiais veržikliais ir veržlėmis (24) kairėje ir dešinėje pusėse prisukite prie apatinių strypų (4).

2. Atlenkite viršutinį rankenos stry- pą (1) (mažas paveikslėlis) ir fik- savimo svirtis (24) nuspauskite link strypo.

D

1. Boudeno lyną (5) pritvirtinkite kabelio spaustuku (6) prie apatinės lenktos rankenos (4).

Žolès surinkimo dėžės sumontavimas / ištuštinimas

Dèmesio: niekada nenaudokite prietaiso iki galo nepritvirtinę surinkimo déžės arba apsaugos nuo smūgių. Pavojus susižaloti!

E 1

Surinkimo dėžės surinkimas

1. Atlaisvinkite varztą su kryžmine galvute (30) ant nešimo rankenos (22a).

2. Uždékite nešimo rankeną (22a) ant viršutinės žolės surinkimo dėžės (22) pusės ir iš apačios priveržkite varžtu su kryžmine galvute (30).

3. Surinkimo krepšio rėmą (28) įstumkite į žolės surinkimo krepšio (22) viršutinę dalį ir iš viršaus prisukite abiem varžtais su kryžmine jpjova (29).

4. Surinkimo krepšio tinklelj jkiškite j griovelj žolės surinkimo krepšio viršuje (22). Ten jis užsifiksuoja.

5. Plastikinius antdéklus (27) užlenkite ant surinkimo déžės strypų.

F

Surinkimo dėžės tvirtinimas prie prietaiso

1. Pakelkite apsaugą nuo smū-gių (21).
2. Ikabinkite surinkimo dėže (22) i jai numatytą pakabą (31), esančią prietaiso antroje pusėje.
3. Nuleiskite apsaugą nuo smū-gių (21), ji laikys surinkimo dėžę tinkamoje padėtyje.

Surinkimo dėžės nuėmimas / ištuštinimas

1. Pakelkite apsaugą nuo smū-gių (21) ir išimkite surinkimo dėže (22).
2. Ištuštinkite surinkimo dėžę (žr. skyrių „Utilizavimas / aplinkos apsauga“) ir vėl ją sumontuokite.

Pripildymo lygio indikatorius

Žolės surinkimo dėžės (22) šone įmontuotas pripildymo lygio indikatorius (23). Vožtuvo aerodinaminė oro nu-kreipimo sistema papildomai užtikrina optimalų pripildymą.

GO Pripildymo lygio indikatorius atidarytas: žolės surinkimo dėžė tuščia

STOP Pripildymo lygio indikatorius uždarytas: žolės surinkimo dėžė pripildyta

G

Mulčiavimo rinkinys

i

Prieš naudojant žolės surinkimo deže, reikia išmontuoti šoninio išmetimo kanalą (žr ).

LT

Mulčiavimo rinkinio uždėjimas

1. Jei įstatyta, nuimkite žolės surinkimo dėže (22).
2. Pakelkite buferj (21).
3. Įspauskite mulčiavimo rinkinį (39). Ap-kaba (39a) užsifiksuoja.

Mulčiavimo rinkinio nuėmimas

1. Pakelkite buferj (21).
2. Įspauskite apkabą (39a) ir išimkite mulčiavimo rinkinį (39).

Šoninis žolės išmetimas

Prieš naudojant šoninio žolės išmetimo funkciją, reikia uždėti mulčiavimo rinkinį (39) ir išimti žolės surinkimo dėže (22).

Šoninio išmetimo kanalo tvirtinimas

1. Atblokuokite šoninę apsaugą nuo smūgio (16) patraukdami blokavimo elementą (16a) i kairę ir atverdami šoninę apsaugą nuo smūgio (16).
2. Jkabinkite šoninio išmetimo kana- lą (38) ir nuleiskite šoninį buferį (16). Jis laiko šoninio išmetimo kanalą (38) tam tikroje padėtyje.

Ipilkite variklio alyvos ir patikrinkite alyvos lygi

Pastatykite prietaisą ant lygios žemės.

1. Atsukite alyvos bakelio dangtelj su alyvos lygio matuokliu (17) ir j bakelj jpilkite alyvos. Naudokite atitinkamo prekës ženklo alyvą (pvz., HD SAE 30 arba 10W-30).

2. Jei norite patikrinti alyvos lygi, alyvos lygio matuoklj nuvalykite švaria šluos-te (17) ir vėl jį įstumkite iki galo į bakelį.

3. Ištraukę patikrinkite ant alyvos lygio matuoklio nurodytą alyvos lygj. Alyvos lygis turi būti tarp nu-rodytos žemiausio ir aukščiausio lygio žymos.

4. Jei reikia, nuvalykite išbėgusią alyvą ir vėl uždarykite alyvos bakelio dangtelį (17).

Prieš kiekvieną pjovimo patikrinkite alyvos lygj ir pripilkite, jei alyvos lygis nesiekia žemiausios žymos.

Benzino ipylimas

Įspėjimas! Benzinas yra užsiliepsno- janti ir sveikatai kenksminga medžiaga:

• benziną laikykite jam skirtuose rezervuaruose;
• benzino pilkite tik lauke ir niekada nepilkite veikiant varikliui arba esant jkaitusiam jrenginiui;
• bakelio dangtelj atidarykite atsargiai, kad galėtų pasišalinti viršslėgis;
• pildami nerūkykite;
• venkite sąlyčio su oda ir stenkitės nejkvėpti garų;
• išvalykite išbėgusį benzina;
• benziną laikykite atokiai nuo kibirkščiavimo, atviros ugnies ir kitų uždegimo šaltinių.
• Benzino likučius šalinkite aplinkai tinkamu būdu (žr. „Šalinimas / Aplinkosauga“).

- Nenaudokite benzino ir alyvos mišinio.

- Naudokite bešvinj standartinj arba superbenzina.

Naudojant biologinius degalus, etanolio kiekis neturi viršyti 10%.

- Naudokite tik švarų, šviežią benziną.

- Benzino nelaikykite ilgiau nei vieną mėnesį, nes suprastėja jo kokybė.

1. Atsukite bakelio dangtelj (7) ir ipilkite benzino iki pildymo atvamzdžio apatinio krašto (32).

Nepripildykite bakelio iki pat vir- šaus, kad benzinas turėtų vietos plėstis.

1. Nuo bakelio dangtelio nuvalykite benzino likučius ir vėl uždarykite bakelio dangtelį.

Ikrovimas

Nelaikykite akumuliatoriaus kraštutinėmis sąlygomis, pavyzdžiui, karštyje, ir saugokite nuo smūgių. Ištekėjęs elektrolitų tirpalas gali sužaloti! Jei jo patektų į akis arba ant odos, atitinkamas vietas nuplaukite vandeniu arba neutralizuojamaja priemone ir kreipkitės į gydytoją.

Akumuliatorių įkraukite tik sau- sose patalpose. pavojus būti sužalotiems elektros smūgio.

Ikraukite tik pridedamu krovikliu.

• Prieš pirmą kartą naudodami jkraukite akumuliatorių. Nekraukite akumuliatoriaus trumpai keletą kartų iš eilės.

• Jei įkrautas įrenginys veikia gerokai trumpiau, akumuliatorius yra išsiei-kvojęs ir jį reikia pakeisti. Naudokite tik originalų akumuliatorių, kurį galite įsigyti klientų aptarnavimo tarnyboje.

• Visada laikykitės galiojančių saugos nurodymų ir aplinkos apsaugos taisyklių bei reikalavimų.

• Gedimams, atsiradusiems dėl netinkamo naudojimo, garantija netaikoma.

Akumuliatoriaus išėmimas / įdėjimas

1. Pakelkite skaidru gaubta (42).
2. Kai akumuliatorių (41) į įrenginį norite įdėti, stumkite akumuliatorių į įrenginį išilgai kreiptuvo. Akumuliatorius girdimai užsifiksuoja.
3. Kai akumuliatorių (41) iš įrenginio norite išimti, paspauskite akumuliatoriaus atlaisvinimo mygtuką (A41a) ir iš-traukite akumuliatorių.

Akumuliatoriaus ikrovimas

Ką tik išsikrovusiam akumuliatoriui leiskite apie 15 minučių atvėsti, ir tik tada įkraukite jį krovikliu (40).

1. Ikrovimo laidą prijunkite prie akumuliatoriaus (41).
2. Kroviklio (40) maitinimo bloką jjunkite i elektros lizdą.
3. Jkrovę akumuliatorių, ištraukite kroviklj (40) iš elektros lizdo.
4. Atjunkite kroviklj (40) nuo akumuliatoriaus (41).

Išeikvoti akumuliatoriai

• Jei jkrautas jrenginys veikia gerokai trumpiau, akumuliatorius yra išsieikvojęs ir jj reikia pakeisti. Naudokite tik at-sarginį akumuliatorių, kurį galite įsigyti klientų aptarnavimo tarnyboje.
• Visada laikykitės galiojančių saugos nurodymų ir aplinkos apsaugos taisyklių bei reikalavimų (žr. „Šalinimas / aplinkos apsauga“).

LT

Valdymas

Atkreipkite dėmesį į apsaugą nuo triukšmo ir vietoje galiojančius po- tvarkius.

Variklio paleidimas ir sustabdymas

Įspėjimas! Benzinas yra užsi- liepsnojanti medžiaga.

Paleiskite variklj pasitraukę maždaug 3 m nuo pildymo vietos. Yra gaisro pavojus.

Prietaisą paleiskite tik pastatę ant tvirtos, lygios żemės ir, jei įmanoma, ant žemos żolės. Įsitikinkite, kad pjovimo įrankis nesiekia jokių daiktų ir žemės.

Jūsų saugumui: kai paleidžiate įrenginį, stovėkite už jo.

Reguliariai tikrinkite benzino ir alyvos lygj (žr. „Eksploatavimo pradžia“) ir laiku jų papildykite.

Variklio paleidimas starterio rankena (rankiniu büdu):

1. Paleisdami šalta variklj 3 kartus paspauskite degalų pompos

mygtuką (33) (raudonas mygtukas), o paleisdami šiltą variklj pradėkite nuo 2 žingsnio.

1. Patraukite apsauginj lanką (2) rankenos kryptimi (1) ir laikykite šioje padėtyje
2. Patraukite paleidimo rankenėlę (25).
3. Kai variklis užsiveda, lėtai paleiskite paleidimo rankenėlę (3), kad ji slystų paleidimo lyno kreipiamaja.

Variklio paleidimas elektriniu starteriu (elektrinis paleidimas))

1. Paleisdami šaltą variklj 3 kartus paspauskite degalų pompos

mygtuką (33) (raudonas mygtukas), o paleisdami šiltą variklj pradėkite nuo 2 žingsnio.

1. Apsauginę apkabą (3) patraukite link rankenos strypo (1) ir laikykite.
2. Paspauskite paleidimo mygtuką (43). Variklis pasileidżia.

Variklio sustabdymas:

- Atleiskite apsauginę apkabą (2). vari- klis išsijungia ir peilis sustabdomas.

Užvedant šiltą variklj, benzino si- urblio mygtuko spausti nereikia.

Per dažnai spaudžiant benzino siurblio mygtuką per daug benzino patenka į karbiuratorių ir dėl to sunku užvesti variklj.

Peilio sustabdymo jtaisas:

- Reguliariai tikrinkite peilio sustabdymo jtaisą:

Atleiskite apsauginę apkabą (2). va- riklis išsijungia ir peilis sustabdomas. Peilis turi sustoti per 7 sekundes.

N Pjovimas vejapjove

1. Paleiskite variklj (žr. L/).
2. Pjaudami tvirtai laikykite lenktą ran- keną (1) ir apsauginį lanką (2) abiem rankom.
3. Ratų pavara:

ljungimas: pavaros lanką (26) patraukite link rankenos strypo – jrenginys važiuoja pirmyn.

Išjungimas: atleiskite pavaros lan- ką (26). Irenginys sustoja.

Bendrieji darbo nurodymai

Darbo nurodymai

• Jei jmanoma, pjaukite sausą veją, kad būtų tausojama danga.
• Nustatykite tokj pjovimo gylj, kad prietaisas nebūtų per daug apkrautas.
• Prietaisą stumkite žingsnio greičiu ir kuo lygesnėmis linijomis. Kad nupjautumėte visą veją, juostos turėtų persidengti kelis centimetrus.
• Nejuděkite atgal.
• Pjaudami šlaitus visada stovėkite skersai.
• Jei peilis atsitrenktų i svetimkūnį, nedelsdami išjunkite variklj. Palaukite, kol peilis sustos ir patikrinkite, ar prietaisas nepažeistas. Toliau galite dirbti tik tuo atveju, jei prietaisas nebuvo pažeistas.
• Trumpam nutraukę darbą ir gabendami prietaisą jį išjunkite ir palaukite, kol peilis sustos.
• Po kiekvieno naudojimo nuvalykite prietaisą, kaip aprašyta skyriuje „Valymas ir techninė priežiūra“.

Pjovimo aukščio nustatymas

Prietaisui galima nustatyti vieną iš 6 pjovimo aukščio padėčių (25-75 mm):

1. Pastumkite svirti (18) i išorę ir traukite ją i norimą padėtį (34).
2. Po to svirtj (18) vėl paspauskite j viršų.

Dekoratyvinei vejai pjauti nustatykite maždaug 30–45 mm pjovimo aukštį, o vaikščiojamajai vejai – maždaug 40–65 mm.

Kai sezono pradžioje pjaunate pirmą kartą, nustatykite didesnį pjovimo aukštį.

Valymas ir techninė priežiūra

Šioje instrukcijoje nenurodytus remonto ir techninės priežiūros darbus paveskite atlikti mūsų kvalifikuotiems dirbtuvių darbuotojams. Naudokite tik originalias dalis.

Techninės priežiūros ir valymo darbus atlikite tik išjungę variklj ir ištraukę uždegimo žvakės kištuką. Galite susižeisti!

Prieš pradėdami visus techninės priežiūros ir valymo darbus palaukite, kol prietaisas atvės. Variklio elementai yra karšti. Kyla pavojus nudegti!

Dirbdami su peiliu užsidėkite pirštines.

Valymas ir bendrieji techninės priežiūros darbai

Prieš valymo ir techninės priežiūros darbus prietaiso apatinėje pusėje paverskite prietaisą taip, kad jo uždegamoji žvakė būtų nukreipta į viršų.

Pasirūpinkite, kad antras asmuo laikytų prietaisą, nes jis gali virsti atgal.

Neverskite prietaiso ant šono arba j priekj. Gali išbėgti darbiniai skys-čiai ir sugesti variklis.

• Prietaisas visada turi būti švarus. Prietaisą valykite šepečių arba servetėle, nenaudokite jokių agresyvių valymo priemonių ar tirpiklių.
  Variklio neplaukite vandeniu, nes galite užteršti degalų tiekimo sistemą.
• Norint išvalyti peilių korpusą, korpuso (15) viršuje galima prijungti žarną (žr. pav 35).
• Baigę pjauti mediniu arba plastikiniu daiktu nuvalykite prilipusius augalų likučius. Kruopščiai išvalykite ventiliacijos angas (10), išmetimo angą ir peilio sritį (taip pat žr. „Peilių valymas“). Nenaudokite kietų arba aštrių daiktų, nes jie gali pažeisti prietaisą.
  • Retkarčiais alyva sutepkite ratus.
• Prieš kiekvieną naudojimą patikrinkite, ar nesimato aiškių vejapjovės trūku-mų, pavyzdžiui, ar dalys neatsilaisvi-no, nenusidėvėjo ir nėra pažeistos. Patikrinkite, ar visos veržlės, sraigtai ir varžtai tvirtai priveržti.
• Patikrinkite, ar gaubtai ir apsauginiai (2, 11, 13, 21) jrenginiai nepažeisti ir stipriai pritvirtinti. Prireikus juos pa-keiskite.

Oro filtro keitimas

Niekada neeksploatuokite prietaiso be oro filtro. Dulkės ir nešvarumai patenka į variklj ir gali sugadinti įrenginį.

1. Nutraukite uždegamosios žvakės antgalį (11) (žr. „Uždegamosios žvakės techninė priežiūra“).
2. Atidarykite oro filtro dėžutę (8) ir išim-kite oro filtrą (9).
3. Oro filtrą (9) išplaukite muilo tirpale ir išdžiovinkite. Oro filtrą suvilgykite keliais šviežio variklio tepalo lašais.
4. Sugadintą oro filtrą pakeiskite nauju filtru (žr. „Atsarginės dalys/ Priedai“).
5. Oro filtrą (9) įmontuokite į oro filtro dėžutę (8) ir ją vėl uždarykite.

Uždegimo žvakės keitimas / nustatymas

Nusidėvėjus uždegimo žvakėms arba esant per ilgam intervalui tarp uždegimų sumažėja variklio galingumas.

1. Uždegimo žvakės kištuką (11) ištraukite traukdami ir sukdami uždegimo žvakę..
2. Uždegimo žvakės raktu prieš laikro-džio rodyklę išsukite.
3. Tarpumačiu patikrinkite intervala tarp uždegimų (galite įsigyti specializuotose parduotuvėse). Intervalas tarp uždegimų turi būti 0,5-0,6 mm.
4. Prireikus nustatykite atstumą atsargiai lenkdami uždegimo žvakės uždegimo lanką.
5. Nuvalykite uždegimo žvakę metaliniu šepečiu.
6. Istatykite nuvalytą ir nustatytą użdegi- mo žvakę arba pakeiskite pažeistą už-

degimo žvakę nauja (rekomenduoja-mas priveržimo momentas yra 20 Nm) (žr. „Atsarginės dalys“).

Variklio alyvos keitimas

Variklio alyvą keiskite, kai benzino bakelis yra tuščias ir variklis yra šiltas.

- Pirmą kartą variklio alyvą keiskite mażdaug po 5 eksploatavimo valandų, po to keiskite kas 50 eksploatavimo valandų arba kasmet.

- Panaudotą alyvą utilizuokite nekenkdami aplinkai (žr. „Utilizavimas / aplinkos apsauga“).

1. Ištraukite uždegimo žvakės kištuką (11) (žr. „Uždegimo žvakės keiti-mas / nustatymas “.
2. Atidarykite alyvos bakelio dangtelj (17) ir alyvos siurbliu ištraukite variklio alyvą.
3. Vėl įpilkite variklio alyvos (žr. „Eksplo-atavimo pradžia“).

Boudeno lyno nustatymas

Boudeno lynams išsireguliavus ir per daug atsilaisvinus, galite juos sureguliuoti.

1. Atlaisvinkite mažą tvirtinimo veržlę (36).

2. • Reguliavimo veržlę (37) sukite prieš laikrodžio rodyklę: Boudeno lynas sutrumpėja.

- Reguliavimo veržlę (37) sukite pagal laikrodžio rodyklę: Boudeno lynas pailgėja.

Peilių galandimas / keitimas

Tik kvalifikuotos dirbtuvės gali įmontuoti arba išmontuoti peilį.

• Ištraukite uždegimo žvakės kištuką (11) ir patikrinkite, ar peilis nenusi-dėvėjo ir nėra pažeistas.
• Atšipusj peilj visada paveskite pagaląsti specializuotų dirbtuvių darbuoto-jams, nes jie gali patikrinti disbalansą.
• Pažeistą peilį arba netinkamai subalansuotą peilį visada keiskite specializuotose dirbtuvėse.

Netinkamai sumontuotas peilis gali sunkiai sužeisti.

Karbiuratoriaus nustatymas

Gamykloje iš anksto nustatytas optimalus karbiuratoriaus galingumas. Jei reikia pakoreguoti nustatymą, tai reikėtų atlikti techninės priežiūros dirbtuvėse.

Techninės priežiūros intervalai

Reguliariai atlikite lentelėje „Techninės priežiūros intervalai“ nurodytus techninės priežiūros darbus. Reguliariai atliekant techninės priežiūros darbus prietaisas tarnaus il-giau. Be to, jis pjaus optimaliai ir bus galima išvengti nelaimingų atsitikimų.

Techninės priežiūros darbai (žr. „Valymas ir techninė prie-žiūra“)	Prieš Po		Po pir-muju 5 val.	Po 8 val.	Po 50 val.	Kas-met
	darba / darbo
Patikrinti ir priveržti varžtus, veržles, sraigtus	√
Patikrinti variklio alyvos lygj / benzino lygj ir prireikus papil-dyti variklio alyvos / benzino	√			√
Nuvalyti valdymo elementus / garso slopintuvo sritj		√		√
Pakeisti variklio alyvą			√ √	√
Pakeisti oro filtrąa						√
Nuvalyti / nustatyti / pakeisti uždegimo žvakę				√		√
Peilių valymas/galandimas / keitimas		√				√
Nuvalyti oro aušinimo sistemąa						√

^a jei susikaupia daug dulkių arba nešvarumų reikia valyti dažniau.

Laikymas

Bendrieji laikymo nurodymai

Nelaikykite prietaiso neištuštine surinkimo dėžės. Esant karštam orui kaistani žolė pradeda rūgti. Gali kilti gaisras.

- Prieš pastatydami prietaisą jį nuvalykite ir atlikite techninės priežiūros darbus.

• Palaukite, kol variklis atvės ir tik tada prietaisą statykite uždarose patalpose.
• Degalus laikykite tik tinkamuose ir jiems pritaikytuose rezervuaruose.
• Prietaisą laikykite sausoje vietoje, kurioje nesikaupia dulkės ir kur jo negali pasiekti vaikai.
• Ant prietaiso nedėkite nailoninių maišų, nes gali kauptis drėgmė ir atsirasti pelėsis.

Laikymas, kai prietaisas eksploatuojamas retai

Jei nepaisysite laikymo nurodymų, dėl karbiuratoriuje likusių degalų prietaisas gali sunkiai užsivesti arba po tam tikro laiko sugesti.

• Benzino bakelj ištuštinkite gerai vėdinamoje vietoje.
• Ištuštinkite karbiuratorių: užveskite variklj ir leiskite jam veikti tol, kol variklis sustos. Palaukite, kol variklis atvės.
• Pakeiskite alyvą (žr. „Variklio alyvos keitimas“).

• Patepkite variklj konservavimo priemone:

• išsukite uždegimo žvakę (12) (žr. skyrių „Valymas ir techninė priežiūra – uždegimo žvakės keitimas / nustatymas“);

• per uždegimo žvakės angą i variklio skyrių jpilkite valgomąjį šaukštą variklio alyvos;
• esant patrauktam apsauginiam lankui (2) kelis kartus lėtai pa-traukite paleidimo lyną (25) kad variklio viduje pasiskirstytų alyva;
• vél tvirtai prisukite uždegimo žvak (12).

- Panaudotą alyvą ir benzino likučius utilizuokite nekenkdami aplinkai (žr. „Utilizavimas / aplinkos apsauga“)

Benzino bakelio nereikia ištuštinti, jei į benziną pylėte degalų priedų (žr. „Atsarginės dalys/Priedai“).

Utilizavimas / aplinkos apsauga

- Prietaisą, priedus ir pakuotę perduokite utilizuoti aplinkos apsaugos atliekų utilizavimo įstaigai.

• Rūpeestingai ištuštinkite benzino ir alyvos bakelį ir savo prietaisą perduokite perdirbimo įstaigai. Naudotas plastikines ir metalines dalis galite surūšiuoti ir perduoti atliekų utilizavimo įstaigai.
• Panaudotą alyvą ir benzino likučius perduokite utilizavimo įstaigai ir nepilkite jų į kanalizaciją arba vandens nuotakus.

• Pasiteiraukite mūsų klientų aptarnavimo tarnyboje.

• Jei mums atsiųsite savo sugedusį prietaisą, mes jį utilizuosime nemokamai.

• Nupjautos žolės nemeskite į šiukšlių konteinerius, ją nuvežkite į kompostavimo vietą arba kaip trąšas paskirstykite po krūmais ir medžiais.

Atsarginès dalys/Priedai

Atsargines dalis ir priedus galite jsigyti interneto svetainėje www.grizzly-service.eu

Dėl tolesnių klausimų kreipkitės į „Service-Center,, (žr. „Service-Center“).

Garantija

- Šiam prietaisui suteikiama 2 metų garantija, kuri pradedama skaičiuoti nuo pirkimo datos ir ja gali pasinaudoti tik pirmasis pirkėjas. Šis prietaisas nepri-taikytas naudoti komerciniais tikslais. Naudojant komerciniais tikslais netenkama teisės į garantiją.

LT

• Garantija netaikoma šiais atvejais:

- žala atsiranda dėl natūralaus nusi-dėvėjimo, per didelės apkrovos arba netinkamų valdymo veiksmų;

- jei prietaisai naudojami komerciniais tikslais;

- pažeidimai, kurie atsiranda dėl eksploatavimo instrukcijos nepaisymo arba valymo intervalų nesilaikymo;

- jei jau buvo atlikti savavališki prieta- so techniniai pakeitimai.

- Garantija taip pat nesuteikiama variklio pažeidimams, jei jie atsiranda naudo-jant netinkamus degalus ar netinkamą degalų mišinį, visiems įrenginio jei jie atsiranda dėl nepakankamo tepimo.

- Toliau nurodytos dalys dévisi, todėl joms garantija nesuteikiama: pjovimo įtaisas, uždegimo žvakės, oro filtras, paleidimo lynas, žolės surinkimo dėžė.

- Nesiųskite prietaiso prieš tai nepa-skambinę mums telefonu ir nesusitarę su mūsų priežiūros dirbtuvėmis, antraip Jums teks išlaidos už nepriimto siuntinio gražinimą.

- Dėmesio: sugedusių prietaisų jokiu būdu nesiųskite pripildę degalų arba alyvos bakelį. Būtinai ištuštinkite bakelius. Siuntėjas yra atsakingas už galimą materialinę žalą transportuojant (išteka alyva / benzinas, kai prietaisas padedamas ant šono arba ant viršutinės dalies!) bei kilusį gaisrą.

- Suremontavus arba pakeitus prietaisą jo arba įmontuotų kitų atsarginių dalių garantijos laikas nepratęsiamas ir nauja garantija nesuteikiama. Tai taikoma ir naudojantis vietinės priežiūros tarnybos paslaugomis.

- Jei mums atsiųsite savo sugedusį prietaisą, mes jį utilizuosime nemokamai

Klaidų paieška

Problema Galima	priežastis Klaidos šalinimas
Neužsiveda variklis	Bakelyje per mažai benzino. Ipilkite benzino.
	Netinkama paleidimo eilės tvar-ka.	Atkreipkite dėmesi j variklio paleidimo instrukciją (žr. „Valdymas“).
	Netinkamai jkištas uždegimo žvakės (11) kištukas, aprūko uždegimo žvakės (12)	Istatykite uždegimo žvakės kištuką. Nuvalykite, nustatykite arba pakeiskite uždegimo žvakę (žr. „Valymas ir techninė priežiūra“).
	Netinkamas karbiuratoriaus mišinys.	Karbiuratorių nuneškite nustatyti i specializuotas dirbtuves.
	Akku (41) des Elektrostarters leer	Motor von Hand starten (siehe „Bedienung”)
	Netiksliai sureguliuoti Boudeno lynai (5) nicht genau eingestellt	Sureguliuokite Boudeno lyną (žr. „Boudeno lyno sureguliavimas“) arba paveskite tai padaryti specializuotoms dirbtuvėms
Variklis sustoja, vos apsauginis lan-kas (2) šiek tiek atleidžiamas	Netiksliai sureguliuoti Boudeno lynai (5) nicht genau eingestellt	Sureguliuokite Boudeno lyną (žr. „Boudeno lyno sureguliavimas“) arba paveskite tai padaryti specializuotoms dirbtuvėms
Variklis užsiveda, tačiau prietaisas neveikia visu galin-gumu.	Nešvarus oro filtras (9)	Pakeiskite oro filtrą (žr. „Valymas ir techninė priežiūra“).
	Netinkamas karbiuratoriaus mišinys.	Karbiuratorių nuneškite nustatyti i specializuotas dirbtuves.
Variklio trūkčioja užstringa.	Netinkamas karbiuratoriaus mišinys.	Karbiuratorių nuneškite nustatyti i specializuotas dirbtuves.
	Aprūko uždegimo žvakė (12)	Nuvalykite, nustatykite arba pakeiskite uždegimo žvakės (žr. „Valymas ir techninė priežiūra“)
Variklis perkaista	Užsikišo ventiliacijos anga. Išvalykite ventiliacijos angą.
	Netinkama uždegimo žvakė (12)	Pakeiskite uždegimo žvakę.
	Variklyje per mažai variklio aly-vos.	Ipilkite variklio alyvos (žr. „Eksploata-vimo pradžia“).
Pavara nejsijungia.	Pasikeitė Boudeno lynų (5) padėtis	Nustatykite Boudeno lyno trauklę arba paveskite ji nustatyti specializuotoms dirbtuvėms.
Netinka darbo rezultatas arba vari-klis veikia sunkiai.	Žolė per trumpa arba per aukšta.	Pakeiskite pjovimo aukšti. Žr. „Pjovimo aukščio nustatymas“.
	Atbuko peilis	Peilį nuneškite pagaląsti į specializuotas dirbtuves arba pakeiskite.
	Peilį blokuoja žolė, pilna žolės surinkimo dežė, užsikišo išmetimo kanalas.	Išvalykite žolę (žr. „Valymas ir techni-nė priežiūra“).
Peilis nesisuka.	Peilį blokuoja žolė Išvalykite žolę.
	Peilis netinkamai sumontuotas.	Peilį sumontuokite specializuotose dirbtuvėse.
Nejprasti garsai, tarškėjimas arba vibracija.	Peilis netinkamai sumontuotas	Peilį sumontuokite specializuotose dirbtuvėse.
	Peilis pažeistas

Contenido

Introducción....180

Uso previsto....181

LT Vertimas iš originaliųEB atitikties deklaracija
Šiuo dokumentu mes patvirtiname, kadbenzininė vejapjovėBRM 4615-22 A E-Start serijosPartijos numeris: B-49396atitinka toliau nurodytų numatytųjų ES direktyvų galiojantį leidimą:
2006/42/EC • 2014/30/EU • 2000/14/EG • 2005/88/EC • 2011/65/EU*
Kad būtų galima užtikrinti atitiktį, taikyti šie darnieji standartai ir nacionaliniai standartai bei nuostatos:
EN ISO 5395-2:2013+A1:2016+A2:2017 • IEC 62321-3-1:2013EN ISO 5395-1:2013+A1:2018 • EN ISO 14982:2009
Remiantis 2000/14/EB dėl valstybių narių įstatymų, reglamentuojančių lauko sąlygomis naudojamos įrangos į aplinką skleidžiamą triukšmą, suderinimo, papildomai patvirtina-ma:Garso galingumo lygisNumatyta: 96 dB(A)Išmatuota: 94,40 dB(A)Taikyta atitikties vertinimo procedūra pagal 2000/14/EB VI priedą + 2005/88/EB,TÜV Rheinland, NB 0197
Tiktai gamintojas yra atsakingas už šio atitikties pareiškimo parengimą:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany26.03.2021	Christian FrankAsmuo, įgaliotas sudaryti dokumentaciją

* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos Direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo reikalavimus.

* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos Direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo reikalavimus.

Explosionszeichnung • Exploded Drawing Explosietekening • Vue éclatée Vista esplosa • Rysunek samorozwijający Výkres sestavení • Trimatis vaizdas Výkres náhradných dielov • Plano de explosión

BRM 4615-22 A E-Start
