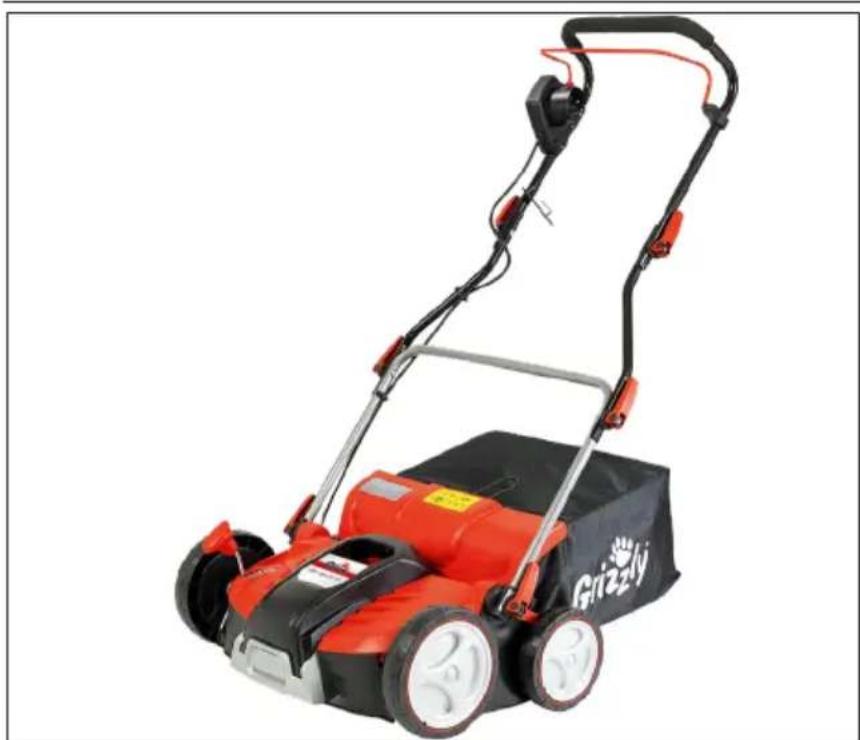

NÁVOD K OBSLUZE ERV 1801-37 ZV Grizzly
Elektrický vertikutátor/prevzdušnovac trávnika SK
Překlad originálního návodu k obsluze
Účel použití .....97
Obecný popis....98
Objem dodávky 98
Přehled....98
Popis funkce.... 98
Technická data....98
Bezpečnostní pokyny....99
Všeobecné bezpečnostní pokyny ... 100
Zbytková rizika 104
Montážní návod ....104
Montování násady rukojeti ...... 104
Montáž/vyprázdnění sběrného koše.... 105
Obsluha 105
Nastavení pracovních poloh..... 105
Za- a vypnutí 106
Práce s tímto nástrojem ..... 106
Čištění/údržba....107
Všeobecné čistící a údržbové práce 107
Přenášení ......107
Výměna válce.... 107
Skladování....108
Likvidace/ochrana životního
prostředí....108
Náhradní díly/příslušenství......109
Garancie ....110
Opravy Služby....110
Vyhledávání chyb 111
Překlad originálního prohlášení o shodě CE....165
Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.
Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost přístroje.
Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.
Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.
Účel použití
Tento nástroj je určený pro domácí používání:
- jako provzdušňovač pro vyčesání plsti (z listů, mechu anebo plevele) mezi stébly trávy a pro posbírání listů a zbytků rostlin.
- jako vertikutátor pro opracování drnu a pro regeneraci trávníkových a trávou pokrytých ploch.
Každé jiné použití, které v tomto návodu není výslovně připuštěné, může vést ke škodám na nástroji a může představovat vážné nebezpečí pro uživatele.
Tento nástroj je určený na používání skrz dospělé osoby. Děti, jakož i osoby, které nejsou obeznámeny s tímto návodem, nesmí tento nástroj používat. Používání tohoto nástroje za deště anebo ve vlhkém prostředí je zakázané.
CZ
Obsluhovatel anebo uživatel je zodpovědný za nehody anebo škody, způsobené jiným osobám anebo jejich majetku.
Výrobce neručí za škody, které byly způsobené používáním v rozporu s určením tohoto nástroje anebo nesprávnou obsluhou.
Obecný popis
Obrázky týkající se ovládání přístroje najdete na straně 2-3.
Objem dodávky
Vyjměte opatrně tento nástroj z obalu a zkontrolujte, zda jsou kompletně obsažené následující části:
- Kryt přístroje s trhacím válcem a ochranou proti nárazu
• provzdušňovací válec - horní držadlo
- spodní držadlo
• 2 střední držadla
• záchytný pytel s tyčovým ústrojím
• odlehčení tahu síťového kabelu
• 2 kabelové svorky
• Montážní příslušenství
• Návod k obsluze
Přehled
1 elektronická blokace zapnutí
2 spouštěcí páka
3 horní držadlo
4 rychloupínač, šroub a podložky pro upevnění držadla
5 2 střední držadla
6 spodní držadlo
7 rychloupínač a podložky pro upevnění držadla
8 kryt zařízení
9 rukojeť pro prénášení
10 páka řestavení hloubky
11 svorka kabelu zařízení
12 záchytný pytel
13 klapka ochrany proti nárazu
14 odlehčení tahu síťového kabelu
15 kabel přístroje
16 válec větráku s pružinovými hroty
17 trhací válec s nožem
D 18 zásuvka přístroje
E 19 křídlatý šroub k upevnění válce 20 čtyřhranné upnutí válce
Popis funkce
Elektrický vertikutátor a provzdušňovač má dva snadno vyměnitelné pracovní válce:
jeden ventilátorový válec z tvrdého plastu s vertikálně rotujícími pružinovými ozuby a s jedním vertikutátorovým válcem se svisle
připevněnými noži z ušlechtilé oceli.
Tento nástroj je vybavený vysoce hodnotným plastovým pouzdrem se sběrným košem a s držadlem rukojeti se sklápěcí funkcí. Funkci obslužných částí si prosím zjistěte z následujících popisů.
Technická data
Elektricky vertikutator/provzdušnovač travniku...... ERV 1801-37 ZV
Příkon motoru....1800 W
Sít'ové napětí....230 V\~, 50 Hz
Třída ochrany ....
Druh ochrany....IPX4
Pracovní otáčky nástroje (n _0 )....3600 min ^-1
Šířka válce....37 cm
přestavení hloubky ...... 5-násobné
(3/6/9/12 mm + transportní poloha)
Objem sběrného koše ....40 l
Hmotnost (vč. příslušenství)...... ca. 13 kg Hladina akustického tlaku
(L_pA) ..... 82 dB(A), K_pA = 3 dB(A) Úroveň akustického výkonu (L_WA)
zaručená ....97 dB(A)
měřená......94,5 dB(A); K_wA = 2,22 dB(A) Vibrace na rukojeti
(a_h) 3,3 m/s², K = 1,7 m/s²
Hodnoty hluku a vibrací byly zjištěné v souladu s normami a ustanoveními jme-novanými v prohlášení o shodě.
Uvedená hodnota emisí vibrací byla změřena podle normovaného zkušebního postupu a může se použít ke srovnání jednoho elektrického nářadí s jiným.
Uvedená hodnota emisí vibrací se může použít také k odhadnutí přerušení funkce.
Výstraha:
nota emisí vibrací se může během skutečného používání elektrického nářadí lišit od uvedené hodnoty, v závislosti na způsobu, kterým se elektrické nářadí používá.
Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příklady opatření ke snížení zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).
Bezpečnostní pokyny
Tento odsek pojednává o základních bezpečnostních předpisech při práci s tímto nástrojem.
Symboly v návodu
Výstražní znaky s údaji pro vyvarování se škodám na osobách a na věcích.
Příkazové znaky (namísto vykřičníku je vysvětlený příkaz) s údaji pro zabránění škodám.
Upozorňovací znaky s informacemi, pro lepší zacházení s tímto nástrojem.
Symboly na nástroji
Pozor číst návod na obsluhu.
Nebezpečí poranění skrz odmrštěné části. Kolemsto-jící osoby nepřipouštět do blízkosti tohoto nástroje.
Nebezpečí skrz elektrický úder při poškození síťového kabelu! Nepřipouštět kabel do blízkosti řezných nástrojů a do blízkosti tohoto nástroje!
Noste ochranu sluchu a očí.
Pozor - ostrý nástroj. Nepřibližujte ruce a nohy. Otáčení válce po vypnutí motoru ješ-tě pokračuje.
Před údržbovými pracemi anebo když je síťový kabel poškozený, vytáhněte zástr- čku z elektrické zásuvky.
CZ
Přístroj nevystavujte působení vlhkosti. Nepracujte v dešti.
Pozor! Doběh válců.
Údaj výkonu hladiny hluku L_WA v dB(A).
Třída ochrany II
Elektrické nástroje nepatří do domácího odpadu.
Zapnutí/vy- pnutí
Poloha pro transportování a pracovné poloha
Všeobecné bezpečnostní po- kyny
Tento nástroj může při ne-správném používání zapří-činit vážná poranění. Před-tím, než s tímto nástrojem začnete pracovat, pečlivě přečtěte návod na obsluhu a dobře se obeznamte se vše-mi obslužnými prvky. Dobře uložte tento návod, aby Vám byly příslušné informace kdykoliv k dispozici.
Práce s tímto nástrojem:
Pozor! Tento nástroj může vyvolat vážná poranění. Tak-to se vyvarujete nehodám a poraněním:
Příprava:
- Žařízení není vhodné pro používání dětmi.
- Děti a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi nebo osoby, které se neobeznámily s pokyny, nesmí stroj používat. Místní ustanovení mohou stanovit nejnižší věk obsluhující osoby.
- Nikdy nepoužívejte tento nástroj tehdy, když jsou osoby, obzvlášť děti a domácí zvířata nablízku.
- Zkontrolujte areál, na kterém se tento nástroj použije a odstraňte kameny, hole, dráty a jiná cizí tělesa, které mohou být zachycené a odmrštěné. Nepoužívejte tento nástroj na zarovnání nerovností povrchu země.
- Noste vhodný pracovní oděv, jakož i pevnou obuv s neklouzavou podrážkou, robustné dlouhé kalhoty, ochranu uší a ochranné brýle. Nepoužívejte tento nástroj tehdy, když jdete bosi anebo když nosíte otevřené sandály. Ochranné zařízení a osobní ochranné výstroje chrání Vaše vlastní zdraví a zdraví ostatních a zabezpečují plynulý provoz tohoto nástroje.
- Nepracujte s poškozeným, neúplným anebo bez souhlasu výrobce přestavěným nástrojem. Nepracujte s poškozenými anebo chybějícími ochrannými zařízeními (např. startovací páka, odblokovací tlačítko, nárazová ochrana).
Nikdy nevyřazujte ochranná zařízení z funkce (např. přivázáním startovací páky). Tím je zajištěno, že zůstane zachována bezpečnost přístroje.
- Ujistěte se před spuštěním přístroje, že v otvoru pro nůž není zasunutý žádný předmět nebo větev, že přístroj stabilně stojí a pracovní úsek je vyklizený a není ničím blokovaný.
Zkontrolujte stav vašeho pro- dlužovacího kabelu a přípoj- ného vedení vašeho přístroje. Použijte potřebná ochranná za- řízení. Hrozí nebezpečí úrazu.
- Jestliže se u vašeho přístroje při zapnutí objeví nezvyklé vi-brace nebo zvuky, vytáhněte zástrčku ze zásuvky a zkontrolujte nožový válec. Ujistěte se, že nožový válec neblokují zbytky sekané hmoty ani nezůstaly mezi noži. Pokud nezjistíte žádné problémy, zašlete přístroj zpět zákaznickému servisu.
- Jestliže nože již správně neřežou nebo jestliže je motor přetížený, zkontrolujte všechny díly vašeho přístroje a nahrad'te opotřebované díly. Pokud bude nutná větší oprava, obraťte se na zákaznický servis.
Použití:
- Pozor - ostrý nástroj. Nepořežte si prsty na rukách anebo na nohou. Při práci nikdy nepřibližujte nohy a prsty k válci a k vyhazovacímu otvoru. Existuje nebezpečí poranění!
- Nepoužívejte tento nástroj za deště, při zlém počasí, ve vlhkém prostředí anebo na mokrém trávníku. Pracujte pouze za denního světla anebo při dobrém osvětlení. Takto zabrá-níte nehodám.
- Nepracujte s tímto nástrojem když jste unaveni anebo nesou-středěni anebo po požití alkoholu anebo tabletek. Udělejte si vždy včas pracovní přestávku. Postavte se k práci s rozvahou. Moment nepozornosti při používání přístroje může vést k těžkým poraněním.
- Obeznamte se s okolím a dbejte na možná nebezpečí, které kvůli hluku motoru nebudete moct slyšet.
- Dbejte při práci na bezpečný postoj, obzvlášť na svazích. Pracujte vždy ve směru příčně ke svahu, nikdy ne směrem nahoru anebo dolů. Bud’te obzvlášť opatrní, když měníte směr jízdy na svahu. Nepracujte na příliš strmých svazích. Takto můžete v případě neočekávaných situací lépe kontrolovat přístroj.
- Nepracujte s přístrojem v abnormální tělesné poloze.
- Ved'te tento nástroj pouze kro- kovým tempem a oběma ruka- ma na rukojeti. Bud'te obzvlášť
CZ
opatrní, když tento nástroj obracíte anebo ho k sobě přitahu-jete. Nebezpečí klopýtnutí!
- Opatrně startujte anebo uvádějte startovací páku do činnosti podle pokynů v tomto návodu.
- Nepřeklápějte tento nástroj při startování, ledaže by se musel nadzvednout. V tom případě překlápějte tento nástroj pouze natolik, nakolik to je bezpodmínečně nutné a zvedejte pouze z té strany, která je odvrácena od obsluhující osoby.
- Neprovozujte tento nástroj bez úplně připevněného sběrného koše anebo bez ochrany proti nárazům. Nebezpečí poranění! Zdržujte se vždy vzdáleně od vyhazovacího otvoru.
- Nepoužívejte tento nástroj v blízkosti zápalných kapalin anebo plynů. Při nedbání na toto existuje nebezpečí požáru anebo exploze.
- Před jakoukoliv prací na zařízení vytáhněte sít'ovou zástrčku ze zásuvky.
Přerušení práce:
- Po vypnútí tohoto nástroje se válec ještě po dobu několika vteřin otáčí. Nepřibližujte k němu ruce ani nohy.
- Pružných hrotů se nedotýkejte před odpojením zařízení od sítě a úplným zastavením těchto hrotů. Hrozí nebezpečí po-ranění ostrým nástrojem. Hrozí nebezpečí úrazu.
- Části rostlin odstraňujte pouze při stání tohoto nástroje. Udržujte otvor na vyhazování trávy
vždy v čistém a průchozím sta- vu.
- Vypněte tento nástroj, když ho chcete transportovat, nadzvednout anebo naklopit a když se mají přecházet jiné plochy než je trávník.
- Nikdy nenechávejte tento nástroj bez dohledu na pracovišti.
- S přístrojem si nesmí hrát děti.
-
Vypněte tento nástroj a vytáhněte síťovou zástrčku ze zá-suvky:
-
vždy, když opouštíte tento stroj,
- předtím, než začnete čistit vyhazovací otvor anebo než začnete odstraňovat zablokování anebo ucpání,
- když se tento nástroj nepoužívá,
- při všech údržbových a čistí- cích pracích,
- když je síťový kabel poško- zený anebo zamotaný,
- když tento nástroj při práci narazí na překážku anebo když nastanou nezvyklé vi-brace. V tomto případe prohlédněte tento nástroj ohled-ně poškození a případně ho nechte opravit.
- Uložte tento nástroj na suchém místě a mimo dosahu dětí.
Pozor! Takto se vyvarujete škodám na nástroji a případně z tohoto vyplývajícím škodám na osobách:
Ošetřujte svůj nástroj
- Vypněte tento nástroj a nadzvedněte ho, když ho transportujete po schodech.
- Vykonejte před každým jeho použitím optickou kontrolu tohoto nástroje. Nepoužívejte tento nástroj, když schází, jsou opotrebená anebo poškozená bezpečnostní zařízení (např. nárazová ochrana), části řezného zařízení anebo svorníky. Kontrolujte obzvlášť síťový kabel a startovací páku ohledně poškození. Kvůli zabránění nevyváženosti se smí poškozené nástroje a svorníky vyměňovat pouze po sadách.
- Používejte pouze náhradní díly a díly příslušenství, které jsou výrobcem dodávané a doporučené. Použití cizích dílů vede k okamžité ztrátě nároku na garancii.
- Postarejte se o to, aby byly všechny matice, svorníky a šrouby pevně přitažené a aby byl tento nástroj v bezpečném pracovním stavu.
- Nepokoušejte se sami opravovat tento nástroj, ledaže byste byli pro toto odborně vyškoleni. Všechny práce, které v tomto návodu nejsou uvedené, smí být vykonávané pouze námi zplnomocněnými servisními místy pro zákazníky.
- Zacházejte se svým nástrojem starostlivě. Udržujte nástroje čisté, abyste mohli lépe a bezpečněji pracovat. Dodržujte předpisy pro údržbu.
- Nepřetěžujte Váš nástroj. Pra- cujte pouze v udaném výko- novém rozsahu. Nepoužívejte výkonově slabé stroje pro těžké práce. Nepoužívejte Váš ná-
stroj pro účely, pro které není určený.
Elektrická bezpečnost:
Pozor! Takto se vyvarujete nehodám a poraněním skrz elektrický úder:
- Před každým uvedením do provozu provedte vizuální kontrolu síťového a prodlužovacího kabelu, zda nejeví známky poškození nebo stárnutí.
- Připojte tento nástroj podle možnosti na síťovou zásuvku s RCD (Residual Current Device) s vybavovacím proudem nejvíce 30 mA.
- Prodlužovací kabely musíte udržovat mimo dosah řezných nástrojů.
Bude-li kabel během používání poškozen, okamžitě přístroj odpojte ze sítě. PŘED ODPO-JENÍM ZE SÍTĚ NESAHEJTE NA KABEL. Hrozí nebezpečí požáru.
- Jestliže je poškozené přípojné vedení, vytáhněte nejdříve ze zásuvky prodlužovací kabel. Poté můžete odstranit přípojné vedení přístroje.
- Prodlužovací kabely se nesmí nacházet v blízkosti ozubů. Ozuby mohou kabely poškodit a vést ke kontaktu s aktivními díly.
- Poškozené vedení nepřipojit na sít' a nedotýkat se poškozeného vedení předtím, než je odpojené od sítě. Poškozené vedení může vést ke styku s aktivními díly.
CZ
- Dbejte na to, aby síťové napětí souhlasilo s údaji na typovém štítku.
- Vystříhejte se tělesným stykům s uzemněnými díly (např. kovové ploty, kovové sloupy). Hrozí zvýšené nebezpečí úrazu elektrickým proudem, je-li vaše tělo uzemněné.
- Používejte pouze připuštěné prodlužovací kabely typu H05RN-F, které jsou nejvíce 75 m dlouhé a které jsou určené pro vnější použití. Průřez lanka prodlužovacího kabelu musí činit alespoň 2,5 mm². Před použitím vždy úplně odviňte kabelový buben. Zkontrolujte kabel ohledně poškození.
- Pró připevňování prodlužovacího kabelu použijte pro tento účel určená závěsná zařízení.
- Nepoužívejte kabel na to, abys-te vytahovali sít'ovou zástrčku ze zásuvky. Ochraňujte kabel před horkem, olejem a ostrými hranami.
- Vypněte tento nástroj a vy-táhněte síťovou zástrčku ze zásuvky, když je připojovací vedení poškozené. Když se připo-jovací vedení poškodí, musí být skrz výrobce anebo skrz kvalifikovanou osobu nahrazené, aby se vyvarovalo ohrožením.
Zbytková rizika
I když správně používáte toto elektrické nářadí, existují vždy zbytková rizika. V souvislosti s konstrukčním návrhem a provedením tohoto elektrického zařízení
mohou vyvstávat níže uvedená rizika:
a) Pořezání
b) Poškození sluchu, pokud není použita žádná vhodná ochrana sluchu.
c) Ohrožení zdraví vyplývající z vibrací rukou a paží, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.
Výstraha! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty. Aby bylo omezeno nebezpečí vážných nebo smrtelných zranění, doporučujeme osobám s lékařskými implantáty konzultovat svého lékaře a výrobce lékařského implantátu, než budou stroj obsluhovat.
Montážní návod
Před všemi pracemi na tomto nástroji vytáhněte sítovou zástrčku ze zásuvky.
Při montáži dbejte na to, aby se sí- t'ový kabel nepřiskřípnul a aby měl dostatek vůle.
Montování násady rukojeti
-
Zastrčte spodní držadlo (6) do krytu přístroje (8) a přišroubujte ho dvěma rychloupínači a podložkami (7). Hladká strana podložky ukazuje k rychloupínači, drážkovaná strana k přístroji.
-
Našroubujte obě střední držadla (5) na dolní držadlo (6) pomocí šroubů, rychloupínačů a podložek (4). Hladká strana podložky ukazuje k rychloupínači, drážkovaná strana k přístroji.
- Zavěste odlehčení tahu síťového kabelu (14) do horního držadla (3).
- Našroubujte horní držadlo (3) pomocí šroubů, rychloupínačů a podložek (4) na obě střední držadla (5).
- Upevněte kabel přístroje (15) svorkami kabelu přístroje (11) na držadlo.
Montáž/vyprázdnění sběrného koše
Pozor: Neprovozovat tento nástroj bez úplně připevněného sběrného koše anebo bez nárazové ochrany. Nebezpečí poranění!
Záchytný pytel je určen pouze pro provoz s válcem ventilátoru (A 16)!
- Přetáhněte záchytný pytel přes tyčové ústrojí.
- Přehrňte plastové spony záchytného pytle přes tyčové ústrojí záchytného pytle a přicvakněte je.
Upevnění sběrného koše na tomto nástroji:
- Nadzvedněte nárazovou ochranu (13).
- Zasuňte kolíky na soutyčí do úchytky na pouzdře nástroje.
- Přestaňte držet nárazovou ochranu (13), tato udržuje sběrný koš (12) v požadované poloze.
Sejmutí/vyprázdnění sběrného koše:
- Nadzvedněte nárazovou ochranu (13) a vyjměte sběrný koš (12).
Obsluha
Dbejte na ochranu proti hluku a na místní předpisy. Používání tohoto nástroje může být v určitých dnech (např. o nedělích a o svátcích), během určitých denních časů (polední hodiny, noční klid) anebo ve zvláštních oblastech (např. lázně, kliniky atd.) omezené anebo zakázané.
Nastavení pracovních poloh
Tento nástroj disponuje 5 hlavními nastavitelnými polohami:
+10 mm: Poloha pro transportování V této poloze existuje maximální bezpečnostní odstup nástroje od země.
- 3 mm: Pracovní poloha
Při práci se zánovním nástrojem zvolte toto nastavení.
- 3 bis -12 mm: Polohy pro nastavování Při přibývajícím opotřebení nožů anebo pružných ozubů lze pracovní polohu snížit.
Opotřebení poznáte podle zhoršujícího se pracovního výsledku. Hloubka přestavení činí cca 3 mm na stupeň.
Při dodávce se tento nástroj na- chází v poloze pro transportování v +10 mm.
- Pro nastavení pracovní polohy musí být tento nástroj vypnutý.
- Přestavte páčku přestavení hloubky (A 10) a nechte ji na zaskočit do požadované polohy.
CZ
Navolení polohy pro nastavování bez příslušného opotřebení, může vést k přetížení motoru a k poškození válce.
Za- a vypnutí
Dbejte před zapnutím na to, aby se tento nástroj nedotýkal žádných předmětů. Udržujte nohy a ruce vzdáleně od válce a od vyhazovacího otvoru. Existuje nebezpečí poranění!
- Postavte tento nástroj na rovnou plochu trávníku.
- Zastrčte prodlužovací kabel do zásuvky přístroje (18).
- Pro odlehčení tahu vytvarujte z konce prodlužovacího kabelu smyčku a tuto zavěste do zařízení na odlehčení tahu (14).
- Připojte tento nástroj na síťové napětí.
- Pro zapnutí stiskněte elektronickou blokaci zapnutí (1) na rukojeti a potom vytáhněte startovací páčku (2) směrem k rukojeti. Elektronickou blokaci zapnutí (1) pustěte.
- Pro vypnutí pust'te startovací páku (2).
Ochrana proti přetížení: Při přetížení tohoto nástroje, se motor automaticky vypne. Pustte startovací páku a opět nastartujte tento nástroj po uplynutí asi 1 minuty doby ochlazování.
Pozor! Válec po vypnutí ještě dobíhá. Nenaklánějte anebo ne-noste tento nástroj při běžícím motoru a nedotýkejte se otáčejí-cího se válce.
Existuje nebezpečí poranění!
Práce s tímto nástrojem
Pro udržování pěstovaného trávníku, Vám doporučujeme provzdušňovat ho každých 4 - 6 týdnů.
Vertikutace je intenzivnější zásah než provzdušňování a proto by se měla vykonávat pouze jednou za rok. Nejlepším obdobím je jaro po prvním sekání.
Na svazích pracujte vždy příčně ke svahu. Bud'te obezřetní při couvání a tahání tohoto nástroje. Existuje nebezpečí klopýtnutí!
Po práci a pro transport tento nástroj vypněte, vytáhněte sít'ovou zástrčku ze zásuvky a počkejte na zastavení válce.
Čím kratší je stříhaný trávník, tím lépe se dá opracovat. Tímto se tento nástroj méně zatěžuje a životnost válce se prodlužuje.
- Tento nástroj můžete provozovat se sběrným košem anebo bez něj. Na provzdušnění se doporučuje práce se sběrným košem a na provzdušňování bez sběrného koše.
- Stříhejte trávu do požadované výšky řezu.
- Vertikutátor se nesmí používat u vy- soké trávy. Tráva se navine na válec vertikutátoru, což vede k poškození přístroje.
- Zvolte vhodnou pracovní polohu resp. polohu pro nastavování (při úkazech opotřebení válce) tak, aby nebyl tento nástroj přetížený.
-
Začněte s prací v blízkosti elektrické zásuvky a pohybujte se směrem pryč od této zásuvky.
-
Ved'te prodlužovací kabel vždy za sebou a po otočení ho dejte na již opracovanou stranu.
- Ved'te tento nástroj krokovým tempem podle možnosti po přímých dráhách. Pro provzdušňování anebo vertikutaci bez mezer, by se měly tyto dráhy vždy pouze několik centimetrů překrývat. Příliš dlouhé setrvávání na jednom místě při běžícím motoru, může zranit drn.
- Aby se vyvarovalo překážení skrz prodlužovací kabel, otočte tento nástroj vždy tak, aby byl závěs na odlehčení tahu kabelu na držadle vždy otočený k opracovávané straně.
- Očistěte tento nástroj po každém použití (viz „Čištění, údržba, uskladnění“).
- Po opracování silně mechem zarostlého trávníku se doporučuje následné dodatečné osetí. Trávníková plocha se potom rychleji regeneruje.
Čištění/údržba
Nechte práce, které nejsou v tomto návodu popsané, vykonat námi pověřeným servisním místem pro zákazníky. Používejte pouze originální díly.
Noste rukavice při zacházení s válcem.
Vypněte tento přístroj před všemi údržbovými a čistícími pracemi, vytáhněte sít'ovou zástrčku ze zásuvky a počkejte na zastavení válce.
Všeobecné čistící a údržbové práce
Neostřikujte tento nástroj vodou a nečistěte ho pod tekoucí vodou. Existuje nebezpečí elektrického úderu a tento nástroj by se mohl poškodit.
- Po práci odstraňte přilnuté zbytky rostlin na kolečkách, na větracích otvorech, na vyhazovacím otvoru pro trávu a na válci. Nepoužívejte na to žádné tvrdé anebo ostré předměty, tyto by mohly nástroj poškodit.
- Úplně vyprázdněte sběrný koš.
- Udržujte tento nástroj vždy v čistém stavu. Nepoužívejte žádné čistící prostředky anebo rozpouštědla.
Neručíme za škody vyvolané našimi nástroji, pokud byly tyto způsobené ne-odbornou opravou anebo použitím ne originálních dílů resp. použitím ne podle určení.
Přenášení
- Pro transport tohoto nástroje použijte polohu pro transportování +10 mm (viz „Nastavení pracovních poloh“).
- Nadzvedněte tento nástroj pro transport po schodech a ponad citlivé povrchy (např. dlaždice).
Výměna válce
Vypněte tento nástroj, vytáhněte sítovou zástrčku ze zásuvky a počkejte na zastavení válce.
Noste při zacházení s válcem ru- kavice.
CZ
- Otočte tento nástroj.
- Povolte křídlatý šroub (19) a vytáhněte ložiskové upevnění nahoru.
- Nadzvedněte šikmo válec a vytáhněte hřídel (A 16/17) z jeho uchycení:
- Vsad'te nový válec ( A 16/17) postupem v opačném sledu.
Skladování
- Uložte tento nástroj v suchu a mimo dosahu dětí.
- Nechte motor vychladnout předtím, než tento nástroj odložíte do uzavřených místností.
- Nezahalujte tento nástroj do nylonových pytlů, jelikož se mohla vytvořit vlhkost.
K získání úložného prostoru při uložení lze držadlo po uvolnění rychloupínačů sklopit.
Přitom se nesmí přiskřípnout kabely.
Likvidace/ochrana životního prostředí
Přived'te tento nástroj, jeho příslušenství a obal, k recyklaci s ohledem na živoní prostředí.
Elektrické nástroje nepatří do domácího odpadu.
Odevzdejte tento nástroj na místě pro recyklaci odpadů. Použité plastové a kovo-vé díly lze podle druhu čistě oddělit a tak-to přivést k opětnému zužitkování. Optejte se na to v našem servisním centru.
Náhradní díly/příslušenství
Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu
V případě jakýchkoliv dalších dotazů se obrat'te na servisní středisko / „Service- Center“ (viz „Grizzly Sevice-Center“).
Pol. Pol. Označení Č. artiklu.
Návod k Výkres obsluze sestavení
| 4 | 32-34,43 (2x) rychloupínač | 91105134 | |
| 5 | 44 střední držadla | 91105136 | |
| 6 | 45 spodní držadlo | 91105137 | |
| 16 | 70 válec větráku s pružinovými hroty | 91105140 | |
| 17 | 69 trhací válec s nožem | 91105139 | |
| 19 | 17 křídlatý šroub k upevnění válce | 91105131 |
Garancie
- Na tento přístroj poskytujeme záruku v délce 24 měsíců. Tato záruka platí jen ve vztahu k prvnímu kupujícímu a není přenositelná.
- Tento přístroj není vhodný ke komerčnímu využívání. Při používání ke komerčním účelům záruka zaniká
- Škody, které se vyvozují z přirozeného opotrebení, z přetížení anebo z nepřiměřené obsluhy, zůstávají ze záruky vyloučené. Určité stavební díly podléhají normálnímu opotrebení a jsou ze záruky vyloučené. Obzvlášť k nim patří: nože motyčky.
- Předpokladem poskytnutí záručních výkonů je, aby byly dodrženy intervaly údržby uvedené v návodu k obsluze, a uživatel se řídil pokyny k čištění, údržbě a opravám.
- Škody, které se vyvozují z přirozeného opotrebení, z přetížení anebo z nepřiměřené obsluhy, zůstávají ze záruky vyloučené. Určité stavební díly podléhají normálnímu opotrebení a jsou ze záruky vyloučené. Obzvlášť k nim patří: nože motyčky.
- Předpokladem je, aby nebyl přístroj rozložený a byl obchodníkovi zpět zaslán s dokladem o koupi a záručním listem.
Opravy Služby
- Opravy, které nespadají do záruky, můžete nechat provést na fakturu v našem servisním centru. Naše servisní centrum Vám rádo vyhotoví odhad nákladů.
Zpracovat můžeme pouze ty nástroje, které byly zaslané dostatečně zabalené a ofrankované.
- Nevyplaceně – jako neskladné zboží, expresem anebo s jiným zvláštním nákladem – zaslané nástroje se nepřijímají.
- Likvidaci Vašich nástrojů jako odpad provádíme bezplatně.
Vyhledávání chyb
| Problém Možná příčina Odstranění chyby | ||
| Abnormální zvuky, rachocení anebo vibrace | Cizí těleso na válci (16/17) | Odstranit cizí těleso |
| Poškozené pružné ozuby anebo nůž válce | Vyměnit válec | |
| Nesprávně namontovaný válec (16/17) | Korektně zabudovat válec (viz kapitolu Výměna válce) | |
| Prokluzující ozubený řemen | Zařízení vypněte a vytáhněte síťovou zástrčku. Odstraňte přichyce-nou zeminu a zbytky trávy. | |
| Nástroj nestartuje | Sítové napětí chybí | Kontrolovat síťovou zástrčku, kabel, vedení, zástrčku, případně oprava skrz elektrotechnického odborníka |
| Startovací páka (2) defektní | Oprava skrz servisní službu | |
| Uhlíkové kartáčky opotřebené | ||
| Motor defektní | ||
| Motor vynechává | Blokování skrz cizí těleso Odstranit cizí těleso | |
| Trávník příliš vysoký | Předběžně kosit, viz kapitolu Ob-sluha | |
| Výstupní otvor ucpaný Vyčistit výstupní otvor | ||
| Ochrana proti přetížení za-reagovala | Nechať tento nástroj asi 1 minutu chladnout | |
| Pracovní výsledek není uspokojivý | Pružné ozuby válce větráku (16) opotřebené | Vyměnit válec |
| Nůž válce vertikutátora (A 17) tupý anebo poškozený | Vyměnit válec | |
| Ozubený řemen defektní Oprava skrz servisní službu | ||
| Navolená transportní poloha anebo nesprávná pracovní poloha | Viz kapitolu Nastavení pracovních poloh | |
| Trávník příliš vysoký | Předběžně kosit, viz kapitolu Ob-sluha | |
Turinys
Ivadas....112
Všeobecný popis....144
Objem dodávky 144
Prehl'ad 144
Popis funkcie....144
Technické údaje....145
Bezpečnostné pokyny.... 145
Symboly v návode....145
Symboly na nástroji....145
Všeobecné bezpečnostné pokyny .. 146
Zostatkové riziká 152
Montážny návod 152
Všeobecné čistiace a údržbové práce 155
Výmena valca.... 155
- Kryt zariadenia s vertikulačným valcom a ochranou proti odrazeným predmetom
• Valec ventilátora - Horné držadlo
- Spodné držadlo
• 2 stredné tyče držadla
• Záchytný vak s tyčou - Odl'ahčenie od t'ahu siet'ového kábla
• 2 svorky na káble
• Montážne príslušenstvo
• Nástenný držiak
• Návod na obsluhu
Prehl'ad
2 Štartovacia páka
3 Horné držadlo
Vertikutátor a prevzdušňovač má dva l'ahko vymenitel'né pracovné valce:
Elektrický vertikutátor/prevzdušnovac trávnika.....ERV 1801-37 ZV
Príkon motora....1800 W
Siet'ové napätie ....230 V\~, 50 Hz
Trieda ochrany....
Druh ochrany....IPX4
Pracovné otáčky nástroja (n _0 )...3600 min ^-1
Šírka valca....37 cm
Hmotnost' (vrát. príslušenstva) ... asi 13 kg
Nebezpečenstvo skrz elektrický úder pri poškodení siet'ového kábla! Nepripúšťať kábel do blízkosti rezných nástrojov a do blízkosti tohto nástroja.
Noste ochranu očí a slu- chu.
Pozor - ostrý nástroj. Ne- približujte ruky a nohy. Otáčanie valca po vypnutí motoru ešte pokračuje. Pred údržbovými prácami alebo ak je siet'ový kábel poškodený, vytiahnite zástrčku z elektrickej zá- suvky.
Zariadenie nevystavujte vlhkosti. Nepracujte v daždi.
Pozor! Dobeh valcov.
Údaj výkonu hladiny hluku L_WA v dB(A).
Trieda ochrany II (Dvojitá izolácia)
Elektrické nástroje nepatria do domáceho odpadu.
1 Zapnutie/vypnutie
Všeobecné bezpečnostné pokyny
Nikdy nevyrađujte ochranné zariadenia z funkcie (napr. priviazaním štartovacej páky). Tým sa zabezpečí udržanie bezpečnosti prístroja.
Ošetrujte svoj nástroj
Elektrická bezpečnost':
nené, hrozí zvýšené riziko zásahu elektrickým prúdom.
Pri montáži dbajte na to, aby sa siet'ový kábel neprištipol a aby mal dostatok vôle.
- Natiahnite záchytný vak cez tyč.
- Vyhrňte plastové spony záchytného vaku cez jeho tyč a zaklapnite ich.
Pri práci so zánovným nástrojom zvol'te toto nastavenie.
Ochrana proti pret'aženiu: Pri pret'ažení tohto nástroja, sa motor automaticky vypne. Pust'te štartovaciu páku a opät' naštartujte tento nástroj po uplynutí asi 1 minúty doby ochladzovania.
Všeobecné čistiace a údržbové práce
Neostrekujte tento nástroj vodou a nečistite ho pod tečúcou vodou. Existuje nebezpečenstvo elektrického úderu a tento nástroj by sa mohol poškodit'.
- Uložte tento nástroj v suchu a mimo dosahu detí.
- Nechajte motor vychladnút' predtým, než tento nástroj odložíte do uzavretých miestností.
- Nezahal'ujte tento nástroj do nylonových vriec, ked'že by sa mohla vytvorit' vlhkost'.
Elektrické nástroje nepatria do domáceho odpadu.
Pol. Pol. Označenie Č. Artiklu Návod na Nákresy obsluhu explózií
| 4 | 32-34,43 | (2x) Rýchloupínač | 91105134 | |
| 5 | 89 | stredné tyče držadla | 91103152 | |
| 6 | 90 | Spodné držadlo | 91103153 | |
| 12 | 83,84 | Záchytný vak | 91103150 | |
| 16 | 70 | Valec ventilátora s pružným ozubením | 91105140 | |
| 17 | 69 | Vertikulačný valec s nožom | 91105139 | |
| 19 | 17 | Krídlová skrutka na upevnenie valca | 91105131 |
Záruka
| CZ | Překlad originálního prohlášení o shodě CE |
| Tímto potvrzujeme, že konstrukceElektricky vertikutator/provzdušňovač travnikuERV 1801-37 ZVČíslo šaržeB-46133odpovídá následujícím příslušným směrnicím EU v jejich toho času platném vydání: | |
| 2006/42/EC • 2014/30/EU • 2000/14/EC 2011/65/EU* | |
| Aby byl zaručen shodnost, bylo použito následujících harmonizovaných- norem jakož i národních norem a předpisů: | |
| EN 60335-1:2012/A11:2014 • EN 62233:2008 • EN 50636-2-92:2014EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321-1:2013 | |
| Navíc se na základě směrnice pro emise hluků 2000/14/EC potvrzuje:Zaručená úroveň akustickéhovýkonu: 97 dB(A)Měřená: 94,5 dB(A)Použitý způsob postupu pro ohodnocení konformity dle dodatkuV/ 2000/14/EC | |
| Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce: | |
 | |
| |
| |
| |
*Výše popsany predmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
e-mail: prijemoprav@hecht.cz
