NÁVOD K OBSLUZE ERM 1232-2 Grizzly

Elektro-Rasenmäher DE Tondeuse à gazon électrique FR Tosaerba elettrico IT Elektrische gazonmaaier NL Electric Lawnmower GB Elektryczna kosiarka do trawy PL Elektrická sekačka na trávu CZ Elektrinė vejapjovė LT Cortacésped eléctrico ES Elektrická kosačka na trávu SK

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Technické údaje....91

Bezpečnostní pokyny.... 92

Symboly na přístroji.... 92

Symboly v návodu....93

Obecné bezpečnostní pokyny....93

Návod k montáži....97

Montáž spínací skříňky 97

Montáž kol....97

Montáž tyčového ústrojí rukojeti..... 97

Montáž zachytávacího koše na trávu 98

Obsluha 98

Zavěšení/sejmutí sběrného koše ..... 98

Zapnutí a vypnutí 98

Indikace naplnění 99

Nastavení výšky sečení 99

Práce se sekačkou....99

Čištění/Údržba 99

Čištění a obecná údržba ...... 100

Výměna nože 100

Skladování.... 100

Odklízení a ochrana okolí ...... 100

Náhradní díly/Příslušenství ...... 101

Záruka....101

Opravy - služby....101

Hledání chyb 102

Překlad originálního prohlášení

o shodě CE....152

Výkres sestavení 156

Service-Center 158

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost přístroje.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Přístroj je určen pouze pro sekání trávníků a trávy v domácí oblasti.

Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne.

Jakékoliv jiné použití, které tento návod výslovně nepřipouští, může vést k poškození přístroje a může představovat vážné nebezpečí pro uživatele.

Výrobce neručí za škody, které byly způsobeny použitím v rozporu s daným určením nebo chybnou obsluhou.

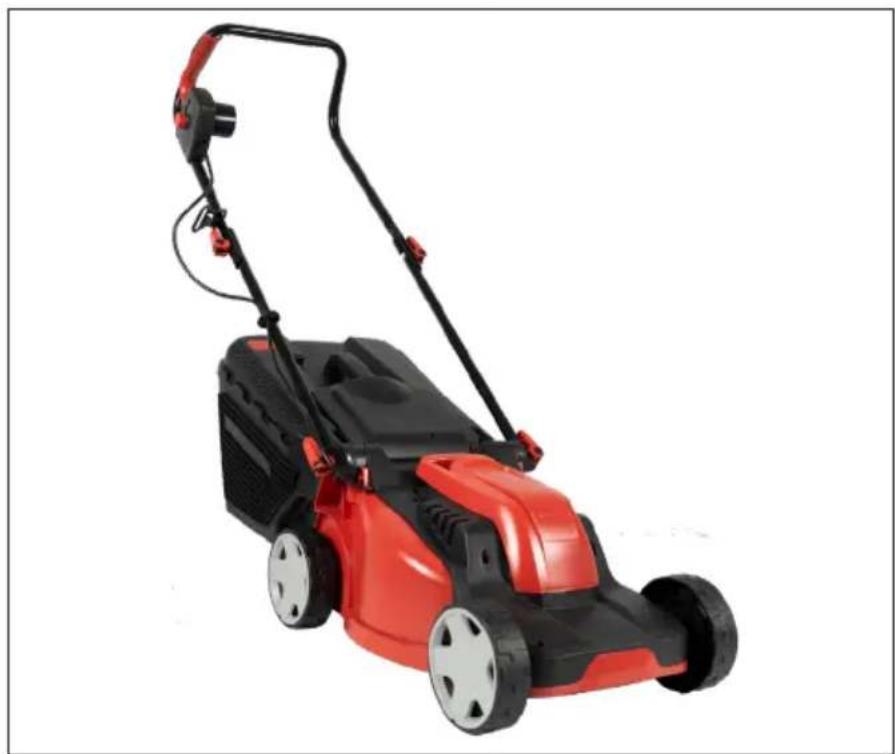

Obecný popis

Obrázky týkající se ovládání přístroje najdete na straně 2 - 3.

Objem dodávky

Vybalte nástroj a zkontrolujte, je-li kompletní. Obalový materiál řádně zlikvidujte. Obalový materiál řádně zlikvidujte.

• Sekačka na trávu s kabelem zařízení
• rukojet'
• spodní držadlo
• zachytávací koš na trávu (dvoudílný)
• rukojeť záchytného koše na trávu
• odlehčení tahu kabelu
• montážní materiál
  (4 rychloupínače, 2 šrouby, 1 držák kabelu)

Přehled

1 rukojet'

2 rychloupínač pro rukojeť
3 spodní držadlo
4 rychloupínač pro spodní držadla
5 rukojeť pro prénášení zařízení
6 kryt zařízení 7 kolo
8 zachytávací koš na trávu
9 ochrana proti nárazu
10 kabelová svorka
11 kabel přístroje
12 odlehčení tahu kabelu
13 zásuvka pro prodlužovací kabel
14 spínací skříňka
15 odblokovací tlačítko
16 spouštěcí páka

17 šroub s křížovou drážkou

14a plastový kryt

18 krytka kola

19 náprava kola

7a rozpěrná podložka

7b závlačka

20 uchycení držadla upevňovací šrouby

21 rukojeť záchytného koše na trávu
spodní strana záchytného koše na trávu
8b horní strana záchytného koše na trávu

22 uchycení záchytného koše na trávu

23 Nůž

24 Šroub nože

25 Náprava kola

Popis funkce

Elektrická sekačka má řezný nástroj otáčející se paralelně s řeznou rovinou. Je vybaven výkonným elektromotorem, robustním plastovým krytem, bezpečnostním spínačem a ochranou proti nárazu, stejně jako zachytávacím košem na trávu s ukazatelem stavu naplnění. Funkce obslužných částí je popsána následovně.

Technické údaje

Elektrická

sekačka na trávu.... ERM 1232-2

Příkon 1200 W

Jmenovité vstupní

napětí.... 230-240 V\~, 50 Hz

Třída ochrany .....II ☐

Druh ochrany....IPX4

Otáčky naprázdno ....3400 min ^-1

Průměr střihu....32 cm

Výška řezu.... 20/40/60 mm

Hmotnost 8,2 kg

Objem sběrného koše ....30 l

CZ

Úroveň akustického výkonu (L _WA )

zaručená 96 dB(A)

měřená....93,1 dB(A); K_WA = 2,96 dBVibrace ( a_h ).....2,0 m/s ^2 ; K=1,5 m/s ^2

Hodnoty hluku a vibrací byly zjištěny podle norem a ustanovení uvedených v prohlášení o shodě.

Uvedená emisní hodnota vibrací byla změřena podle normovaného zkušebního postupu a může být použita k porovnání elektrického přístroje s jinými přístroji.

Uvedená emisní hodnota vibrací může být také použita k úvodnímu odhadu vystavení emisím.

Výstraha:

ní hodnota vibrací se může

během skutečného používání elektrického přístroje odlišovat od uvedené hodnoty, v závislosti na způsobu, kterým je elektrický přístroj používán.

Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příklady opatření ke snížení zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).

Bezpečnostní pokyny

Tato část pojednává o základních bezpečnostních předpisech při práci s benzínovou sekačkou.

čtěte si návod k obsluze.

Nebezpečí poranění odmrš-těnými částmi.

Zabraňte přístupu okolo stojících osob k přístroji.

Nebezpečí vyplývající z poškozeného síťového kabelu. Sít'ový kabel udržujte v dostatečné vzdálenosti od přístroje a řezacích nožů!

Opatrně – ostré nože! Nohy a ruce musí být v dostatečné vzdálenosti od přístroje. Nebezpečí poranění!

d nastavováním nebo čištěním, po zamotání či poškození síťového kabelu vypněte motor a vytáhněte síťovou zástrčku.

Pred nastavováním nebo čištěním, po zamotání či poškození síťového kabelu vypněte motor a vytáhněte síťovou zástrčku.

Používejte ochranu zraku a sluchu.

Přístroj nevystavujte vlhkosti. Nepracujte při dešti a nesekejte mokrou trávu.

Pozor!

Doběh nože sekačky.

Hrozí nebezpečí úrazu!

Třída ochrany II

Údaj o hladině hluku L _WA v dB

Elektrické prístroje nepatří do domácího odpadu

Průměr střihu

Zastavení přístroje: povolit bezpečnostní páku

Nebezpečí! Udržujte si přístroj v dostatečné vzdále-nosti od rukou a nohou.

Indikace naplnění

Indikace naplnění:

Klapka otevřená: Sběrný koš prázdný

Klapka zavřená: Sběrný koš plný

Symboly v návodu

Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám.

Příkazové značky (namísto výkřičníku je vysvětlován příkaz) s údaji pro prevenci škod.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Používejte ochranné rukavice.

Vytáhněte síťovou zástrčku.

Obecné bezpečnostní pokyny

Důležité! Pozorně si přečtěte tento návod k obsluze. Návod k obsluze uschovejte pro další potřebu.

Tento přístroj může při ne- odborném používání způ- sobit vážná poranění. Aby nedošlo k poranění osob a věcným škodám, bezpodmí- nečně si přečtěte a dodržuj- te následující bezpečnostní pokyny a seznamte se se všemi obslužnými díly.

Varování! Toto elektrické nářadí vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské implantáty. Pro snížení nebezpečí vážného nebo smrtelného zra-nění doporučujeme osobám s lékařskými implantáty před obsluhou stroje konzultovat implantát se svým lékařem a výrobcem.

Příprava:

• Pozorně si přečtěte návod k obsluze. Seznamte se s ovládacími prvky a správným používáním stroje.
• Nedovolte, aby přístroj používaly děti nebo osoby, které neznají návod k obsluze. Místní ustanovení mohou specifikovat minimální stáří obsluhující osoby.

CZ

• Přístroj nikdy nepoužívejte v blízkosti osob, zejména dětí a domácích zvířat.
• Osoby s omezenými fyzickými, smyslovými či psychickými schopnostmi a také osoby s nedostatečnými zkušenostmi či vědomostmi mohou s tímto přístrojem manipulovat pouze pod dozorem jiné osoby, nebo pokud jim bylo vysvětleno bezpečné používání přístroje a jsou si vědomy případných rizik souvisejících s používáním přístroje. Děti si s přístrojem nesmí hrát. Čištění ani uživatelskou údržbu nesmí provádět děti.

- Obsluha nebo uživatel je odpovědný za nehody či poškození jiných lidí nebo jejich vlastnic-tví.

- Zkontrolujte terén, kde budete přístroj používat, odstraňte kameny, klacky, dráty nebo jiná cizí tělesa, která by mohl přístroj zachytit a odmrštit.

- Nosté vhodný pracovní oděv, jako jsou pevná obuv s neklouzavou podrážkou a pevné, dlouhé kalhoty. Přístroj nepoužívejte, jste-li naboso nebo v otevřených sandálech. Při práci nenoste volný oděv nebo oděv s dlouhými šňůrka-mi nebo pásky.

- Osoby s omezenými fyzickými, smyslovými či psychickými schopnostmi a také osoby s nedostatečnými zkušenostmi či vědomostmi mohou s tímto přístrojem manipulovat pouze pod dozorem jiné osoby, nebo pokud jim bylo vysvětleno

bezpečné používání přístroje a jsou si vědomy případných rizik souvisejících s používáním přístroje. Děti si s přístrojem nesmí hrát. Čištění ani uživatelskou údržbu nesmí provádět děti.

• Používejte jen ty náhradní díly a příslušenství, které byly dodány a doporučeny výrobcem. Používání cizích dílů vede k okamžité ztrátě nároku na zá- ruku.
• Před použitím vždy zkontrolujte, zda připojovací a prodlužovací kabel nevykazují známky poškození nebo opotřebení. Bude-li kabel při používání poškozen, musíte jej okamžitě odpojit z el. sítě. Před odpojením se kabelu nedotýkejte. Přístroj nepoužívejte, je-li kabel poškozený nebo opotřebený.

Práce s přístrojem:

Nohy a ruce nesmíte mít v blízkosti nebo pod rotujícími díly. Hrozí nebezpečí poranění!

Dodržujte ochranu proti hlu- ku a místní předpisy.

• Motor nastartujte podle pokynů a jen tehdy, máte-li nohy v dostatečné vzdálenosti od řezných nástrojů.
• Přístroj nepoužívejte v dešti, při špatném počasí, ve vlhkém prostředí nebo na mokré trávě. Pracujte jen při denním světle či dobrém osvětlení.
  • S přístrojem nepracujte, pokud

jste unaveni nebo se nemůžete soustředit, po požití alkoholu či léků. Během práce si vždy včas udělejte přestávku. Pracujte s rozumem.

- Vždy dbejte, abyste při práci stáli stabilně, zejména na svazích. Pracujte příčně ke svahu, nikdy ne přímo dolů nebo nahoru. Budťe velmi opatrní při změně směru jízdy na svahu. Nepracujte na příliš strmých svazích.

- Přístroj používejte jen při po-malé rychlosti. Bud'te velmi opatrní při obracení, přitahová-ní přístroje či při jízdě pozpát-ku.

- Přístroj opatrně zapněte podle pokynů v tomto návodu. Dbejte na dostatečnou vzdálenost nohou od rotujících nožů.

- Přístroj při startování nenaklá-nějte, ledaže je to zapotřebí při nájezdu do vysoké trávy. V tomto případě přístroj nakloňte zatlačením úchytné rukojeti dolů tak, že přední kola přístro-je lehce nadzvednete nahoru. Vždy zkontrolujte, zda se obě ruce nachází v pracovní polo-ze, dříve než přístroj zase polo-žíte zpět na zem.

- Nadzvedněte pouze stranu odvrácenou od uživatele.

- Nikdy nepracujte bez sběrného koše nebo ochrany proti odraženým předmětům. Vždy se zdržujte v dostatečné vzdálenosti od vyhazovacího otvoru.

- Motor nespouštějte, pokud stojíte před vyhazovací šachtou.

Pozor, nebezpečí! Nůž dobíhá. Hrozí nebezpečí poranění.

- Přístroj byste neměli zvedat nebo přepravovat, pokud běží motor. Přístroj vypněte, pokud musí být kvůli přepravě nakloněn, křížíte-li jiné plochy než travnaté a jedete-li s ním směrem k nebo od ploch, které mají být posekány.

- Vyhazovací otvor trávy musí být stále čistý a volný. Posekanou trávu odstraňujte jen po zastavení stroje.

- Přístroj nenechávejte na pracovišti bez dozoru.

- Nepracujte s poškozeným, nekompletním přístrojem nebo s přístrojem přestavěným bez souhlasu výrobce. Přístroj nikdy nepoužívejte s poškozenými ochrannými zařízeními nebo kryty či s chybějícími bezpečnostními zařízeními, jako jsou usměrňovací zařízení a/nebo zařízení k zachytávání trávy.

- Přístroj nepřetěžujte. Pracujte jen v uvedeném výkonovém rozsahu a neměňte nastavení regulátoru na motoru. Pro těžké práce nepoužívejte stroje se slabým výkonem. Přístroj nepoužívejte k účelům, pro které není určen.

- Přístroj nepoužívejte v blízkosti hořlavých kapalin nebo plynů. V opačném případě může dojít k požáru nebo výbuchu.

- Přístroj nikdy nezvedejte nebo neodnášejte, pokud motor běží.

- Přístroj vypněte a vytáhněte sítovou zástrčku a presvědčte

CZ

se, zda se zastavily všechny pohyblivé díly:

- vždy, když opouštíte stroj,

- před povolením zablokování nebo odstraněním ucpání ve vyhazovacím kanálu

- před čištěním vyhazovacího otvoru nebo odstraněním zablokování,

- před kontrolou, čištěním a údržbou na stroji,

- je-li síťový kabel poškozený nebo zamotaný,

- narazí-li přístroj při práci na překážku nebo dojde k nezvyklým vibracím. V tomto případě zkontrolujte poškození přístroje a event. jej nechte opravit.

- Nikdy nedávejte ruce a nohy do blízkosti rotujících částí nebo pod ně. U rotačních sekaček nikdy nesmíte stát před otvo- rem k vyhazování trávy.

- Pokud sekačka na trávu začne neobvykle silně vibrovat, je nutná její okamžitá kontrola.

- zjistěte poškození;

- nechte provést potřebné opravy poškozených částí;

- zajistěte, aby všechny matice, čepy a šrouby byly pevně dotaženy.

Údržba a skladování:

- Při údržbě nožů dávejte po- zor, zda lze s noži pohybovat dokonce i tehdy, je-li odpojen zdroj napětí.

- Přesvědčte se, zda jsou všechny matice, svorníky a šrouby pevně utaženy a zda lze s přístrojem bezpečně pracovat.

- U sekačky zkontrolujte možná poškození.

- Proved'te potřebné opravy poškozených dílů.

- Nikdy se nepokoušejte přístroj sami opravovat, ledaže jste k tomu kompetentní na základě vašeho vzdělání. Veškeré práce, které nejsou uvedeny v tomto návodu, mohou provádět jen námi autorizované zákaznické servisy.

- Přístroj uchovávejte na suchém místě a mimo dosah dětí.

- O váš přístroj se řádně starejte. K zajištění optimální a bezpečné práce musí být nástroje čisté a ostré. Řid'te se předpisy o údržbě.

- Měníte-li řezací zařízení, navlékněte si ochranné rukavice.

- Pravidelně kontrolujte sběrný koš na trávu, zda není opotřebován nebo zdeformován. Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené části. Při nastavování nožů obzvlášť opatrní, abyste si nepřiskřípli prsty mezi rotující nože a pevné části sekačky.

- Zkontrolujte, zda jsou použity náhradní řezné nástroje schválené výrobcem.

- U přístrojů s několika řeznými nástroji bud’te opatrní, protože pohyb jednoho nože může způsobit rotaci ostatních nožů.

Elektrická bezpečnost:

- Dbejte, aby síťové napětí od- povídalo údajům uvedeným na typovém štítku.

- Přístroj podle možnosti připo- jujte jen k zásuvkám s RCD

(Residual Current Device) se jmenovitým proudem ne větším než 30 mA.

• Zabraňte dotyku těla s uzemněnými díly (např. s kovovými ploty, kovovými sloupky).
• Používejte pouze schválené prodlužovací kabely konstrukčního typu H07RN-F o délce maximálně 75 m, které jsou určeny pro používání venku. Průřez pramene prodlužovacího kabelu musí být minimálně 2,5 mm². Před použitím odviňte celý kabel z kabelového bubnu. Zkontrolujte poškození kabelu.

- K uchycení síťového kabelu použijte k tomu určené zavěšení.

- Při práci udržujte síťový kabel mimo dosah řezacího nástroje. Řezné nože mohou poškodit síťový kabel a přijít do styku s vodivými díly. Sítový kabel musí ze zásady vždy být za obsluhu-jící osobou.

- Při vytahování zástrčky ze zá-suvky netahejte za kabel. Sít'ový kabel chraňte před teplem, olejem nebo ostrými hranami.

- Přístroj vypněte a vytáhněte sítovou zástrčku ze zásuvky, je-li sítový kabel poškozen. V přípa-dě poškození sítového kabelu musí být tento kabel vyměněn výrobcem, jeho zákaznickým servisem nebo jinou kvalifikovanou osobou, aby se předešlo nebezpečí úrazu.

- Poškozený sít'ový kabel nepřipojujte k síti. Poškozeného sít'ového kabelu se nedotýkejte, je-li připojen k síti. Poškozený sít'ový kabel může vést ke kontaktu s vodivými díly.

Návod k montáži

Před jakoukoli prací na přístroji vytáhněte síťovou zástrčku ze zá- suvky.

Montáž spínací skříňky

1. Odšroubujte dva šrouby s křížovou drážkou (17) ze spínací skříňky (14).
2. Odšroubujte plastový kryt (14a) spína-cí skříňky (14).
3. Nasad'te spínací skříňku (14) skrz úchytné otvory (1) do rukojeti.
4. Upevněte spínací skříňku (14) s plastovým krytem (14a) a šrouby s křížovou drážkou (17).

Montáž kol

1. Nasuňte kolo (7) na nápravu kola (19).
2. Zajistěte kolo (7) distanční podložkou (7a) a závlačkou (7b).
3. Natlačte krytku kola (18) na kolo.
4. Zopakujte kroky 1-3 pro zbývající kola.

Montáž tyčového ústrojí rukojeti

Montáž spodních držadel:

1. Nasad'te spodní držadla (3) na uchy- cení držadla (20) na krytu zařízení (6).
2. Nasad'te spodní držadla pomocí přiložených rychloupínačů (4).
3. Zaaretujete rychloupínače (4) jeho stisknutím ve směru držadla (1).
   Tyto musí přiléhat k držadlu tak, aby bylo možné provést upnutí střední silou.
   V opačném případě je nutné rychloupínač (4) při upínání otočit ve směru hodinových ručiček nebo uvolnit proti směru hodinových ručiček.

CZ

Montáž obloukové rukojeti:

4 Posuňte třmenovou rukojeť (1) na spodní držadla (3).

1. Upevňovací šrouby (2a) protáhněte otvory ve spodních držadlech a třme-nové rukojeti (1).

2. Našroubujte rychloupínače (2) na upe- vňovací šrouby (2a).

3. Zaaretujete rychloupínače (2) jejich zatlačením ve směru třmenové rukojeti (1).

Tyto musí přiléhat k třmenové rukojeti tak, aby bylo možné provést upnutí střední silou.

V opačném případě je nutné rychloupínač (2) při upínání otočit ve směru hodinových ručiček nebo uvolnit proti směru hodinových ručiček.

Přicvaknutí kabelových spojek:

1. Přicvakněte přiloženou kabelovou svorku (10) ke spodnímu držadlu (3) a přichytě te k ní kabel zařízení (11).

E

Montáž zachytávacího koše na trávu

1. Zastrčte zástrčku síťového kabelu do zásuvky (13) na rukojeti (1).

2. Připevněte rukojeť pro prénášení za- chytávacího koše na trávu (21) pomo- cí šroubu s křížovou drážkou (17).

3. Připojte horní a dolní část (8b) zachytávacího koše na trávu (8a + 8b) k sobě.

Obsluha

Pozor: Přístroj neprovozujte bez připevněného sběrného koše nebo bez ochrany proti odraženým předmětům. Nebezpečí poranění!

F

Zavěšení/sejmutí sběrného koše

1. Nadzvedněte ochranu proti odraženým předmětům (9).
2. Zavěste zachytávací koš na trávu (8) do do k tomu určeného uchycení zachytávacího koše na trávu (22) na zadní straně přístroje.
3. Napolohujte ochranu proti odraženým předmětům (9) na sběrném koši (8), udrží jej ve správné poloze.
4. Podnieść osłone (9).
5. K sejmutí sběrného koše (8) nad- zvedněte ochranu proti odraženým předmětům (9) a vyvěste sběrný koš. Ochranu proti odraženým předmětům sklopte zpět na kryt přístroje.

K vyprázdnění sběrného koše viz také kapitolu „Likvidace/ochrana životního prostředí“.

G

Zapnutí a vypnutí

1. Propojte síťový kabel (16) s prodlužovacím kabelem.
2. Z konce síťového kabelu udělejte smyčku a zavěste jej do odlehčení ka- belu od tahu (12).
3. Přístroj připojte k síťovému napětí.
4. Před zapnutím dbejte, aby se přístroj nedotýkal žádných předmětů.
5. Pro zapnutí stiskněte odblokovací tla-

čítko (15) na spínací skříňce (14) a současně přidržte spouštěcí páčku (16). Uvolněte odblokovací tlačítko (15).

1. K vypnutí uvolněte startovací páčku (16).

Po vypnutí přístroje se nůž ještě několik vteřin otáčí. Nedotýkejte se pohybujícího se nože. Hrozí nebezpečí poranění.

Indikace naplnění

Na boku sběrného koše (8) je umístěna indikace naplnění (15). Aerodynamické vedení vzduchu klapky dodatečně zajišťuje optimální plnění.

Klapka otevřená: Sběrný koš prázdný

Klapka zavřená: Sběrný koš plný

Nastavení výšky sečení

Vypněte přístroj, vytáhněte zástrčku a počkejte, dokud se nezastaví nůž. Existuje nebezpečí zranění osob.

1. Položte sekačku na bok.
2. Uchopte nápravu kola na obou stranách.
3. Tahejte rovnoměrně za nápravu a nechte ji zaskočit do požadované polohy.

Správná výška sečení činí u ozdobného trávníku přibližně 20 - 40 mm, u užitkového trávníku přibližně 40 - 60 mm.

Pro první sečení v sezóně by se měla zvolit velká výška sečení.

Práce se sekačkou

Pravidelné sekání aktivuje traviny k zesílené tvorbě listů a zároveň odumírá plevel. Proto je trávník po každém sekání hustější a vzniká stejnoměrně zatížitelný trávník.

Při mulčovacím sečení je tráva v jediném pracovním postupu posekána, nasekána na malé kousky a rozprášena po trávníku. Posečená tráva slouží jako přirozené hnojivo.

• Se sekáním začněte v blízkosti zásuvky a pokračujte směrem od zásuvky.
• Sítový kabel vždy táhněte za sebou a po obrácení jej položte na již poseka-nou stranu.
• Ved'te přístroj rychlostí chůze pokud možno v rovných dráhách. Pro sekání bez mezer by se dráhy měly vždy o několik centimetrů překrývat.
• Hloubku řezu nastavte tak, aby nebyl přístroj přetěžován.
• Na svazích pracujte vždy šikmo ke svahu. Neposunujte se směrem dozadu.
• Po každém použití přístroj vyčistěte, jak je popsáno v kapitole „Čištění a údržba“.

Přístroj po práci a k přepravě vypněte, vytáhněte síťovou zástrčku a počkejte, až se nůž zastaví. Hrozí nebezpečí poranění.

Čištění/Údržba

Zajistěte provádění oprav a údržby, které nejsou popsány v tomto návodě, specializovanou opravnou. Používejte pouze originální náhradní díly.

Při manipulaci s nožem noste ru- kavice.

Před jakoukoli údržbou a čištěním přístroj vypněte, vytáhněte síťovou zástrčku a počkejte, až se nůž za- staví.

Čištění a obecná údržba

Neostřikujte tento nástroj vodou a nečistěte ho pod tekoucí vodou. Existuje nebezpečí elektrického úderu.

• Udržujte přístroj stále v čistotě. K čištění použijte kartáček nebo hadřík, ale žádné agresivní čisticí prostředky nebo rozpouštědla.
• Po sekání odstraňte kusem dřívka nebo plastu přichycené zbytky rostlin. Vyčistěte zejména větrací otvory, vy-hazovací otvor a nožovou oblast. Nepoužívejte tvrdé ani špičaté předměty, mohly by přístroj poškodit.
• Občas naolejujte kola.
• Před každým použitím zkontrolujte, zda sekačka nevykazuje viditelné nedostatky, jako uvolněné, opotřebované nebo poškozené díly. Zkontrolujte dotažení všech matic, čepů a šroubů.
• Zkontrolujte, zda kryty a ochranná zařízení nejsou poškozena a jsou správně usazena. V případě potřeby je vyměňte.

Výměna nože

Před jakoukoli údržbou a čištěním přístroj vypněte, vytáhněte síťovou zástrčku a počkejte, až se nůž za- staví.

Při manipulaci s nožem noste ru- kavice.

Je-li nůž tupý, tak by jej měl nabrousit odborný servis.

Je-li nůž poškozený nebo se zdá nevyvážený, tak musí být vyměněn (viz kapitolu Náhradní díly).

1. Otočte prístroj.
2. Použijte pevné rukavice a přidržte nůž (23). Šroubem nože (24) otáčejte proti směru hodinových ručiček za pomocí klíče směrem od vřetena motoru.
3. Při montáži nového nože postupujte zase v opačném pořadí. Dbejte, aby byl nůž ve správné poloze a šroub pevně utažený

Skladování

Aby zařízení nezabíralo tolik místa, uvolněte dvě hvězdicové matice (3) na rukojeti (1) a odmontujte dvě hvězdicové matice a šrouby (6) na spodním držadle (4).

Nyní lze rukojeť (1) a spodní držadlo (4) sklapnout. Dávejte pozor, abyste zároveň nezachytili i kabel.

• Přístroj uchovávejte na suchém místě chráněném proti prachu, a mimo do-sah dětí.
• Dříve než přístroj odstavíte v uza-vřených prostorách, nechejte motor ochladit.
• Přístroj nebalte do plastových sáčků, protože by mohl zvlhnout a dostala by se do něj plíseň.

Neručíme za škody vyvolané našimi přístroje, pokud byly tyto způsobeny neodbornou opravou nebo použitím cizích dílů, popř. použitím k neurčenému účelu.

Odklízení a ochrana okolí

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Elektrické přístroje nepatří do domácího odpadu

• Odevzdejte jej ve sběrně šrotu. Použité díly z plastu a kovu se tam dle druhu materiálu roztřídí a mohou se pak zavést do recyklace. Dotažte se k tomuto tématu ve Vašem servisním středisku.
• Posekaný materiál uložte na kompost, neodhazujte jej do popelnice.
• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Náhradní díly/Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools-service.eu

V případě jakýchkoliv dalších dotazů se obrat'te na servisní středisko / „Service-Center“ (viz „Service-Center“).

Záruka

Na tento přístroj poskytujeme záruku 24 měsíců.

Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne.

Škody, které byly způsobeny přirozeným opotřebením, přetížením anebo neodbornou obsluhou, jsou ze záruky vyloučeny. Určité konstrukční části podléhají jejich běžnému opotřebení a jsou proto ze záruky vyloučeny. Patří k nim především: Náhradní nůž.

Předpokladem pro poskytnutí záručního plnění je kromě toho, že byly dodrženy pokyny pro čištění a údržbu.

Škody, které vznikly v důsledku závad materiálu anebo chyb výrobce, budou bezplatně odstraněny náhradní dodávkou anebo opravou.

Předpokladem je vrácení nerozmontovaného přístroje prodejci spolu s kupním a záručním dokladem.

Opravy - služby

Předpokladem je, že se nástroj vrátí našemu Grizzly Tools service-centru v rozloženém stavu s dokladem o koupi a s dokladem o záruce. Můžeme se zabývat pouze přístrojmi, které byly zaslány dostatečně zabalené a vyplacené.

Pozor: V případě reklamace anebo servisu zašlete prosím Váš přístroj na naši servisní adresu vyčištěný a s upozorněním na poruchu.

Nevyplacené – jako neskladné zboží, expres nebo zvláštní dopravou – zaslané přístroje nebudou přijaty.

Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Hledání chyb

Problém Možná příčina Odstranění závady
Přístroj nelze zapnout	Bez síťového napětí	Zkontrolujte zásuvku, kabel, vedení, zástrčku, event. opravu provede kompetentní elektrikář
	Defektní startovací páčka (16) nebo odblokovací tlačítko (15)	Oprava zákaznickým servisem
	Opotřebované uhlíkové kartáče
	Defektní motor
	Tráva příliš dlouhá	Nastavte větší výšku řezu. Stlačením rámové rukojeti lehce nadzvedněte přední kolečka.
Motor vypadává Zablokování cizím tělesem Odstraňte cizí těleso.
AVýsledek práce není uspokojivý nebo motor těžce pracuje.	Příliš nízká výška řezu Nastavte menší výšku řezu.
	Nůž (23) tupý	Nože lze brousit nebo vyměnit
	Oblast nože ucpaná čistící stroje
	Nůž (23) špatně na-montován	Nůž správně namontujte.
Nůž se netočí	Nůž (23) zablokován trávou	Odstraňte trávu.
	Šroub nože (24) volný	Utáhněte šroub nože.
Abnormální hluk, chrastit nebo vibrační	Šroub nože (24) volný	Utáhněte šroub nože.
	Defektní nůž (23)	Vyměňte nůž.

Turinys

Ivadas 103

Paskirtis.... 103

Technické údaje....133

Bezpečnostné pokyny.... 134

Piktogramy/nápisy na prístroji...... 134

Piktogramy v návode.... 135

Všeobecné bezpečnostné pokyny .. 135

Montáž 139

Montáž spínacieho boxu 139

Montáž kolies 140

Montáž tyčí držadla....140

Všeobecné čistiace a

údržbárske práce 142

Výmena noža 142

Skladovanie.... 143

Likvidácia/

2 Rýchloupínače pre oblúkové držadlo

3 Spodné držadlo

13 Zásuvka pre predlžovací kábel

14 Spínací box

15 Uvolňovacie tlačidlo

16 Štartovacia páka

7a Dištančná podložka
7b Závlačka

20 Uchytenie držadla Upevňovacie skrutky

Otáčky naprázdno ....3400 min ^-1

Okruh kosenia ....32 cm

Výška kosenia 20/40/60 mm

Hmotnost......8,2 kg

Objem zberného koša na trávu .....30 l Hladina akustického tlaku

(L_pA) .....73,1 dB(A), K_pA = 2,96 dB Hladina akustického výkonu (L_WA)

zaručená 96 dB(A)

nameraná.....93,1 dB(A); K_WA = 2,96 dB Vibrácia ( a_h ).....2,0 m/s²; K=1,5 m/s²

Pozorne si prečítajte návod na používanie.

Nebezpečenstvo v dôsledku poškodeného siet'ového kábla. Siet'ový kábel držte mimo dosahu prístroja a rezacích nožov!

Noste ochranu očí a sluchu.

Údaj hladiny akustického výkonu L _WA v dB.

Príkazová značka (namiesto výkričníka je príkaz vysvetlený) s údajmi na zabráne-nie vzniku škôd.

Všeobecné bezpečnostné pokyny

Dôležité! Starostlivo si prečítajte návod na používanie. Návod na používanie si uschovajte na dodatočné prečítanie.

diely. Pri rotorových kosačkách sa nikdy nepostavte pred otvor na vyhadzovanie trávy.

Údržba a skladovanie:

Elektrická bezpečnost':

Montáž spínacieho boxu

Montáž oblúkového držadla:

4 Zasuňte oblúkové držadlo (1) do spodných držadiel (3).
5. Upevňovacie skrutky (2a) prevedťe cez otvory na spodných držadlách a oblúkovom držadle (1).
6. Otočte rýchloupínače pre oblúkové držadlo (2) na upevňovacie skrutky (2a).
7. Rýchloupínače pre oblúkové držadlo (2) zablokujte tak, že ich zatlačíte v smere oblúkového držadla (1).
Oblúkové držadlo musí dosadat' tak, aby napínanie mohlo byt' vykonané so strednou silou.

Inak sa musí rýchloupínač pre oblúkové držadlo (2) na napínanie natočit' v smere pohybu hodinových ručičiek alebo uvol'nit' proti smeru pohybu hodinových ručičiek.

Upnutie svorky na káble:

1. Upnite priloženú svorku na káble (10) na spodnom držadle (3) a za-istite tým kábel prístroja (11).

Montáž zberného koša na trávu

- Začnite s kosením v blízkosti zásuvky a pracujte preč od zásuvky.

Všeobecné čistiace a údržbárske práce

Kosačku na trávu nestriekajte vodou. Je nebezpečenstvo úrazu elektrickým prúdom a zariadenie by sa mohlo poškodit'.

Aby zařízení zabíralo méně prostoru, uvolněte rychloupínače (2 + 4) na obloukové rukojeti (1) a na dolních držadlech. Nyní lze rukojeť (1) a spodní držadlo (4) sklapnout. Dbejte na to, aby nedošlo k přiskřípnutí kabelů.

- Likvidáciu vašich zaslaných chybných zariadení vykonáme bezplatne.

Vyhl'adávanie chýb

Překlad originálního prohlášení o shodě CE

Tímto potvrzujeme, že konstrukceElektrická sekačka na trávuERM 1232-2Číslo šaržeB-46623odpovídá následujícím příslušným směrnicím EU v jejich toho času platném vydání

2006/42/EG • 2000/14/EG • 2014/30/EU • 2011/65/EU*

Aby byl zaručen shodnost, bylo použito následujících harmonizovaných- norem jakož i národních norem a předpisů:

EN 60335-1:2012/A13:2017 • EN 60335-2-77:2010 • EN 62233:2008EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321-1:2013

Navíc se na základě směrnice pro emise hluků 2000/14/EC potvrzuje:Úroveň akustického výkonuzaručená: 96 dB(A)měřená: 93,1 dB(A)Použitý způsob postupu pro ohodnocení konformity dle dodatku VI/ 2000/14/ECMísto hlášení: TÜV Süd Product Service GmbH,Ridlerstraße 65, 80339 München, NB 0036

Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:

Christian FrankOsoba zplnomocněná k sestavení dokumentace

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.

e-mail: [e-mail]
