NÁVOD NA OBSLUHU ERM 1232-2 Grizzly

Hladina akustického tlaku

(L_pA) 73,1 dB(A), K_pA = 2,96 dB

Symboly na prístroji

Varování!

- pokud prístroj nepoužíváte,

Montáž zberného koša na trávu.....140

Obsluha 140

Zavesenie/

odobratie zberného koša na trávu... 140

Zapnutie a vypnutie....141

Ukazovatel' naplnenia 141

Nastavenie výšky rezu 141

Pokyny pre prácu 141

Čistenie/údržba....142

ochrana životného prostredia ..... 143

Náhradné diely/príslušenstvo ..... 143

Záruka....143

Opravný servis.... 144

Vyhl'adávanie chýb....145

Preklad originálneho prehlásenia

o zhode CE....155

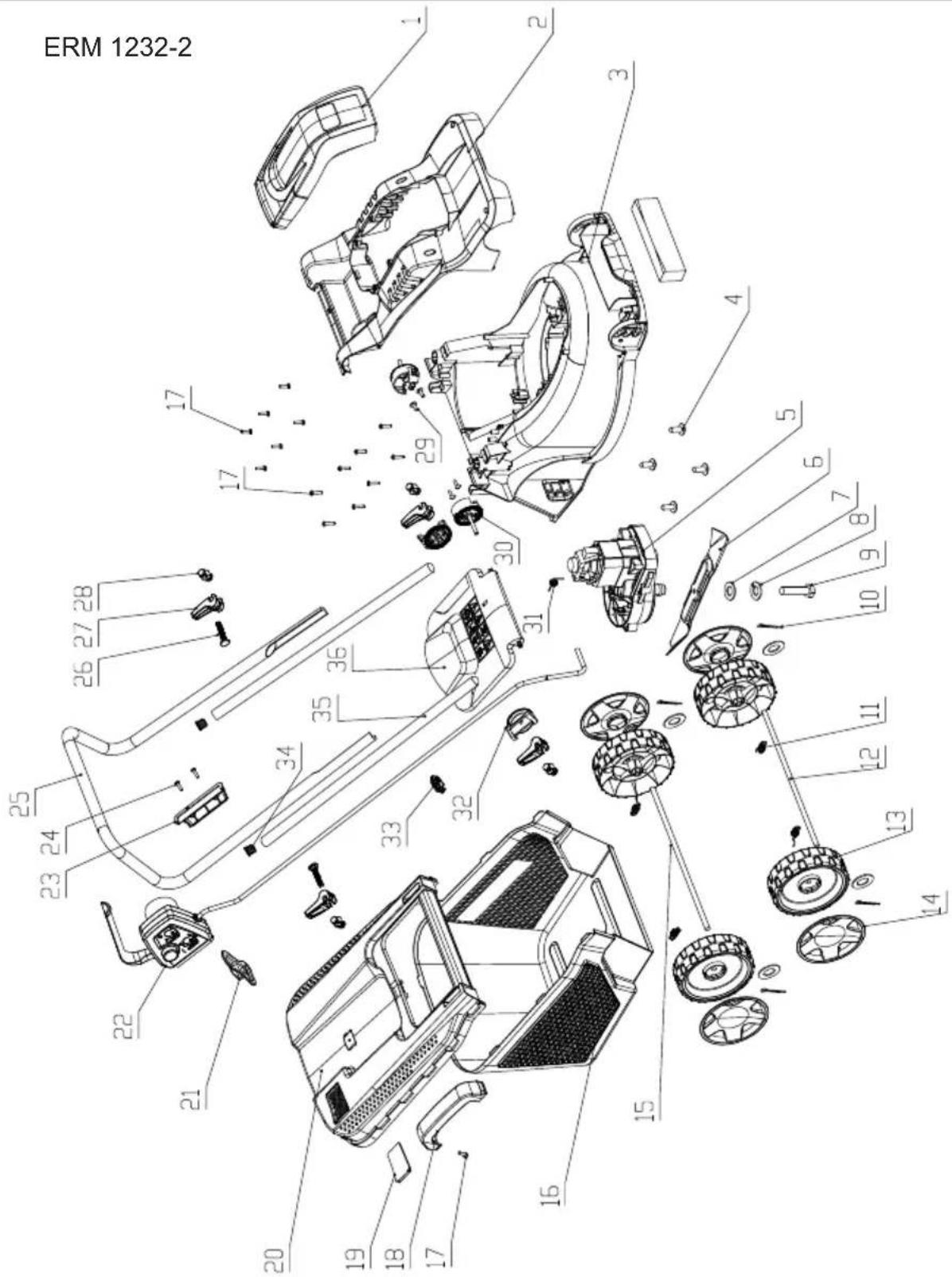

Výkres náhradných dielov....156

Service-Center 158

Úvod

Gratulujeme Vám k zakúpeniu Vášho nového prístroja. Tým ste sa rozhodli pre kvalitný produkt.

Tento prístroj bol počas výroby testovaný na kvalitu a podrobený výstupnej kontrole.

Tým je zabezpečená funkčnosť vášho prístroja.

Návod na obsluhu je súčasťou tohto produktu. Obsahuje dôležité upozornenia ohľadom bezpečnos-ti, obsluhy a likvidácie. Pred pou-žívaním produktu sa oboznámte so všetkými pokynmi pre obsluhu a bezpečnosť. Používajte produkt len predpísaným spôsobom a len v uvedených oblastiach použitia. Návod na obsluhu uschovajte a v prípade odovzdania produktu tre-tím osobám odovzdajte aj všetky podklady.

Účel použitia

Prístroj je určený na kosenie trávnikov a zatrávnených plôch v domácej oblasti.

Tento prístroj nie je vhodný na komerčné používanie.

Každé iné používanie, ktoré nie je v tomto návode výslovne povolené, môže viest' k poškodeniu prístroja a predstavovať vážne nebezpečenstvo pre používatel'a.

Výrobca neručí za škody, ktoré vzniknú iným používaním než podl’a určenia alebo nesprávnou obsluhou.

Všeobecný opis

Obrázky pre obsluhu prístroja nájdete na stranách 2 – 3.

Rozsah dodávky

Vyberte prístroj opatrne z obalu a skon- trolujte, či sú nasledovné diely kompletné. Obalový materiál riadne zlikvidujte.

– Kosačka na trávu s káblom prístroja
- Oblúkové držadlo
- Spodné držadlo
– Zberný kôš na trávu (dvojdielny)
– Držiak zberného koša na trávu
– Výstupok pre kábel
– Montážny materiál
(4 rýchloupínače, 2 skrutky, 1 držiak kábla)

Prehl'ad

1 Oblúkové držadlo

4 Rýchloupínače pre spodné dr- žadlá

5 Držiak prístroja

6 Kryt prístroja 7 Koleso

8 Zberný kôš na trávu

9 Ochrana proti odrazeným pred- metom

10 Svorka na káble

11 Kábel prístroja

12 Výstupok pre káb el

17 Skrutka s krížovou drážkou

14a Plastový kryt

18 Kryt kolesa

19 Os kolesa

21 Držiak zberného koša na trávu
8a Spodná strana zberného koša na trávu
8b Horná strana zberného koša na trávu

22 Upínadlo pre zberný kôš na trávu

23 Nôž Skrutka noža

25 Os kolesa

Opis funkcie

Elektrická kosačka na trávu má rezací nástroj, ktorý sa otáča paralelne k úrovni kosenia. Je vybavená výkonným elektromotorom, robustným plastovým telesom, bezpečnostným spínačom a ochranou proti odrazeným predmetom, ako aj zberným košom na trávu s ukazovateľom naplnenia.

Funkcia jednotlivých prvkov obsluhy je uvedená v nasledujúcich popisoch.

Technické údaje

Elektrická

kosačka na trávu .... ERM 1232-2

Dimenzačné napätie.230 – 240 V\~, 50 Hz

Dimenzačný príkon....1200 W

Trieda ochrany....II □

Druh ochrany....IPX4

Hodnoty hluku a vibrácií boli stanovené podľa noriem a ustanovení uvedených vo vyhlásení o zhode.

Uvedená hodnota emisií vibrácii sa me- rala podľa normovaného skúšobného postupu a môže sa použit’ pre vzájomné porovnanie elektrického náradia.

Uvedená hodnota emisií vibrácii sa môže tiež použit' pre odhad počiatočného poza-stavenia.

Výstraha:

Hodnota emisií vibrácii sa môže odlišovat' od skutočnej hodnoty pri používaní elektrického náradia v závislosti od druhu a spôsobu jeho používania.

Zat'aženie spôsobené vibráciami sa pokúste udržať tak malé, ako je to možné. Príkladné opatrenia na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní nástroja a obmedzenie pracovného času. Pritom sa zohl'adnia všetky podiely cyklu prevádzky (napríklad časy, kedy je elektrické náradie vypnuté a také, kedy je zapnuté, ale bez zaťaženia).

Bezpečnostné pokyny

V tomto odseku sú uvedené základné bezpečnostné predpisy pri práci s elektrickou kosačkou na trávu.

Piktogramy/nápisy na prístroji

Pozor!

Nebezpečenstvo poranenia v dôsledku vymrštených die- lov.

kolostojace osoby držte mimo dosahu prístroja.

Pozor – Ostré rezacie nože! Nohy a ruky držte mimo dosahu. Nebezpečenstvo poranenia!

Pred nastavovacími alebo čistiacimi prácami vypnite motor a vytiahnite siet'ovú zástrčku alebo ked' sa za- chytil siet'ový kábel alebo je poškodený.

Prístroj nevystavujte vlhkosti. Nepracujte v daždi a nekoste mokrú trávu.

Pozor!

Nôž kosačky na trávu dobie- ha. Nebezpečenstvo poranenia!

Trieda ochrany II

SK

Elektrické prístroje nepatria do domového odpadu.

Okruh kosenia

Zastavenie prístroja: Uvol'nite bezpečnostné rameno

Nebezpečenstvo! Nedr-žat' v blízkosti rúk a nôh.

Ukazovatel' napl- nenia záchytného koša na trávu

Ukazovatel' naplnenia záchytného koša na trávu:

Ukazovatel' naplnenia otvorený: Zberný kôš na trávu je prázdny

Ukazovatel' naplnenia zatvorený: Zberný kôš na trávu je naplnený

Piktogramy v návode

Značky nebezpečenstva s údajmi na zabránenie po- škodeniam zdravia osôb alebo vecným škodám.

Upozorňovacia značka s informáciami pre lepšiu manipuláciu s prístrojom.

Noste ochranné rukavice!

Vytiahnut' siet'ovú zástrčku.

Tento prístroj môže pri neodbornom používaní spôsobit' vážne poranenia. Aby sa zabránilo zraneniam osôb a vecným škodám, prečítajte si a bezpodmienečne dodržiavajte nasledujúce bezpečnostné pokyny a dobre sa oboznámte so všetkými ovládacími časťami.

Výstraha! Toto elektrické náradie vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností rušit' aktívne alebo pasívne lekárske implantáty. Aby sa znížilo nebezpečenstvo t'ažkých alebo smrtel'ných zranení, odporúčame osobám s lekárskymi implantátmi, aby skôr než začnú elektrické náradie obsluhovať, prekonzultovali to so svojím lekárom a výrobcom medicínskeho implantátu.

Príprava:

- Prečítajte si starostlivo návod na používanie. Oboznámte sa s nastavovacími dielmi a správnym používaním stroja.

- Nikdy nedovol'te det'om alebo iným osobám, ktoré nepoznajú návod na používanie, aby používali prístroj. Miestne predpisy môžu stanovit' najnižší vek používateľa.

- Nikdy nepoužívajte prístroj, zatial' čo sú osoby, zvlášť deti a domáce zvieratá v blízkosti.

- Tento prístroj môžu používať osoby so zníženými psy-chickými, senzorickými alebo mentálnymi schopnosťami alebo nedostatkom skúse-nosti a vedomostí, ak sú pod dohlľadom alebo boli zaškolené vzhľadom na bezpečné použí-vanie zariadenia a porozumeli nebezpečenstvu vyplýva-júcemu z používania. Deti są nesmú hrat’ so zariadením. Čistenie a používatel’skú údržbu nesmú vykonávať deti

- Obsluhujúci alebo používatel' je zodpovedný za zranenia iných l'udí alebo poškodenia ich majetku.

- Škontrolujte terén, na ktorom sa používa prístroj a odstráňte kamene, tyče, drôty alebo iné cudzie telesá, ktoré môžu byť zachytené a odhodené.

- Noste vhodný pracovný odev, pevnú obuv s protišmykovou podrážkou a robustné, dlhé nohavice. Prístroj nepoužívajte, ked' chodíte bosý alebo nosíte otvorené sandále. Nenoste vol'-

ný odev alebo odev s visiacimi šnúrkami alebo páskami.

- Pred použitím je nutné vždy vykonať vizuálnu kontrolu, či rezací nôž, upevňovací čap a celá rezacia jednotka nie sú opotrebované alebo poškode-né. Použité alebo poškodené rezacie nože a upevňovacie čapy sa smú na zabránenie ne-vyvaženosti vymieňať iba spolu ako súprava. Opotrebované alebo poškodené výstražné štítky sa musia vymeniť.

- Nikdy nepoužívajte kosačku na trávu s poškodenými ochrannými zariadeniami alebo ochrannými mrežami alebo bez namontovaných ochranných zariadení, napr. odrážacie plechy a/alebo zariadenia na zachytávanie trávy.

- Používajte len tie náhradné diely a časti príslušenstva, ktoré dodáva a odporúča výrobca. Použitie cudzích dielov spôsobí okamžitú stratu nároku na zá- ruku.

- Pred použitím vždy skontrolujte pripojovacie a predlžovacie vedenie na znaky poškodenia alebo opotrebovania. Ak sa vedenie počas používania poškodí, musíte ho rýchlo odpojit' od napájacej siete. NEDOTÝ-KAJTE SA VEDENIA PRED JEHO ODPOJENÍM. NEPO-UŽÍVAJTE PRÍSTROJ, KEĐ VEDENIE JE OPOTREBOVANÉ ALEBO POŠKODENÉ.

Práca s prístrojom:

Pri práci nedávajte nohy a ruky do blízkosti alebo pod rotujúce diely. Hrozí nebezpečenstvo úrazu!

Dodržiavajte ochranu proti hluku a miestne predpisy.

• Zapnite motor podľa návodu a iba vtedy, ked’ sú vaše nohy v bezpečnom odstupe od rezacích nástrojov.
• Nepoužívajte prístroj pri daždi, pri zlých poveternostných vplyvoch, vo vlhkom prostredí alebo na mokrej tráve. Pracujte len pri dennom svetle alebo pri dobrom osvetlení.
• Nepracujte s prístrojom, ked' ste unavený alebo nesústre- dený alebo po použití alkoholu alebo liekov. Vždy si včas vlož- te prestávku v práci. Pri práci rozmýšl'ajte.
• Pri práci dávajte pozor na bezpečný postoj, zvlášť na svahoch. Pracujte vždy priečne k svahu, nikdy nie nahor alebo nadol. Budťe zvlášť opatrní, ked’ meníte na svahu smer jazdy. Nepracujte na nadmerne strmých svahoch.
• Prístroj veďte iba v krokovej rýchlosti. Budťe zvlášť opatrní, ked’ prístroj otáčate, prit’ahujete ho k sebe alebo idete dozadu.
• Prístroj zapnite s opatrnost'ou podl'a pokynov v tomto návode. Dávajte pozor na dostatočný odstup nôh k rotujúcim nožom.
• Prístroj pri štarte nenaklápajte, okrem toho, ked' je to potrebné

pri rozbiehaní vo vysokej tráve. V tomto prípade naklopte prístroj tlačením na oblúkové držadlo tak, aby sa predné kolesá prístroja l'ahko nadvihli. Vždy skontrolujte, že sa obidve ruky nachádzajú v pracovnej polohe skôr, ako sa prístroj znova spätne postaví na zem.

• Zdvíhajte iba stranu odvrátenú od používatel'a nahor.
• Nikdy nepracujte bez zberného koša na trávu alebo ochrany proti odrazeným predmetom. Držte sa vždy vo vzdialenosti od vyhadzovacieho otvoru.
• Motor nespúšťajte, ked’ stojíte pred vyhadzovacou šachtou.

Pozor, nebezpečenstvo! Nôž dobieha. Existuje nebezpečenstvo poranenia.

• Prístroj sa nesmie zdvíhat' ani prepravovat', pokial' motor beží. Prístroj vypnite, ked' sa musí naklopiť na prepravu, ked' sa križujú iné plochy ako tráva a ked' sa prístroj nesie ku kose-ným plochám alebo od nich.
• Otvor na vyhadzovanie trávy udržujte vždy čistý a volný. Pokosenú trávu odstraňujte iba pri zastavení prístroja.
• Prístroj nikdy nenechávajte na pracovisku bez dohl'adu.
• Nikdy nepracujte s poškodeným alebo neúplným prístrojom ani neupravujte prístroj bez súhlasu výrobcu. Prístroj nikdy nepoužívajte s poškodenými ochrannými zariadeniami ani s clonami alebo chýbajúcimi bezpečnostnými zariadeniami ako

vychyľovacie zariadenia a/ale- bo zariadenia na zachytávanie trávy.

• Váš prístroj nepreťažujte. Pra- cujte iba v uvedenom rozsahu výkonov a nemeňte nastavenia regulátora na motore. Na t’ažké práce nepoužívajte stroje so slabým výkonom. Váš prístroj nepoužívajte na účely, na ktoré nie je určený.
• Prístroj nepoužívajte v blízkosti zápalných kvapalín alebo plynov. V prípade nedodržania je nebezpečenstvo požiaru alebo výbuchu.
• Nikdy nezdvíhajte prístroj ani ho neodnášajte ho preč, ked' motor beží.

• Vypnite prístroj, vytiahnite sie-tovú zástrčku a uistite sa, že sa všetky pohyblivé časti zastavia:

• vždy, ked' opustíte stroj,

• pred uvoľnením blokovaní alebo odstránením upchatí vo vyhadzovacom kanáli
• skôr ako vyčistíte vyhadzovací otvor alebo odstránite blokovania,
• ked' sa nepoužíva prístroj,
• predtým než prístroj skontrolujete, vyčistíte alebo na čom pracujete,
• ked' je siet'ový kábel poško- dený alebo zamotaný,
• ked' prístroj pri práci zasiahne cudzie teleso alebo ked' sa vyskytnú neobyčajné vibrácie. V tomto prípade okamžite skontrolujte, či prístroj nie je poškodený a nechajte ho opravit'.

- Nikdy nedávajte nohy a ruky do blízkosti alebo pod rotujúce

- Ak kosačka na trávu začne nezvyčajne silno vibrovať, je potrebná okamžitá kontrola.

– vyhl'adajte poškodenia;
– vykonajte potrebné opravy poškodených častí;
– postarajte sa, aby všetky matice, kolíky a skrutky boli pevne dotiahnuté.

• Pri údržbe rezacích nožov dávajte pozor na to, aby aj po vypnutí zdroja napätia sa rezacie nože mohli pohybovat'.
• Postarajte sa, aby všetky matice, svorníky a skrutky boli pevne dotiahnuté a aby bol prístroj v bezpečnom pracovnom stave.
• Skontrolujte kosačku vzhľadom na prípadné poškodenia.
• Vykonajte potrebné opravy poškodených dielov.

Nepokúšajte a opravovat' prístroj sami, iba vtedy áno, ak máte na to vzdelanie. Všetky práce, ktoré nie sú uvedené v tomto návode, smú byt' vykonávané len nami splnomocneným zákazníckym servisom.

• Prístroj uschovávajte na su- chom mieste a mimo dosahu detí.
• Váš prístroj ošetrujte starostlivo. Nástroje udržiavajte ostré a čisté, aby bolo možné s nimi pracovať lepšie a bezpečnejšie. Dodržiavajte predpisy pre údržbu.
• Ked' vymieňate rezací nástroj, noste ochranné rukavice.

SK

• Pravidelne kontrolujte zariadenie na zachytávanie trávy vzhľadom na opotrebenie a deformácie. Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely. Pri nastavovaní nožov bud’te zvlášť opatrní, aby sa vaše prsty nevklinili medzi rotujúce nože a pevné diely stroja.
• Skontrolujte, že sa môžu používať iba náhradné rezacie nástroje, ktoré sú schválené výrobcom.
• Pri prístrojoch s viacerými rezacími nástrojmi budte opatrní, pretože pohyb noža môže viest' k rotácii ostatných nožov.

• Dávajte pozor na to, aby siet'ové napätie súhlasilo s údajmi na typovom štítku.
• Prístroj zapojte do zásuvky s RCD (Residual Current Device) s vypínacím prúdom nie väčším ako 30 mA.
• Zabráňte kontaktu tela s uzemnenými čast'ami (napr. kovové ploty, kovové stípiky).
• Používajte iba schválený predlžovací kábel konštrukčného typu H07RN-F, ktorý má maximálnu dĺžku 75 m a je určený na používanie vonku. Prierez prameňa predlžovacieho kábla musí činit' minimálne 2,5 mm². Pred použitím vždy celkom odrolujte káblový bubon. Skontrolujte poškodenia kábla.

• Na upevnenie siet'ového kábla použite na to určený záves kábla.

• Pri práci držte siet'ový kábel mimo dosahu rezacieho nástroja. Rezacie nože môžu poškodit' siet'ový kábel a viest ku kontaktu s dielmi pod napätím. Siet'ový kábel ved'te zásadne za obsluhujúcou osobou.

• Nepoužívajte sieťový kábel na vytiahnutie zástrčky zo zásuvky. Sieťový kábel chráňte pred horúčavou, olejom a ostrými hranami.
• Ak je siet'ový kábel poškodený, vypnite prístroj a vytiahnite siet'ový kábel zo zásuvky. Ak sa pripojovacie vedenie tohto prístroja poškodí, musí sa vymenit' výrobcom alebo jeho zákazníckym servisom alebo podobnou kvalifikovanou osobou, aby sa zabránilo ohrozeniam.
• Poškodený sietový kábel nepripájajte do elektrickej siete. Nedotýkajte sa poškodenej sietovej šnúry pokial' je pripojená do elektrickej siete. Poškodená sietová šnúra sa môže dostat' do kontaktu s vodivými čast'ami.

Montáž

Pred všetkými prácami na prístroji vytiahnite zástrčku zo sietovej zá- suvky.

1. Odstráňte obidve skrutky s krížovou hlavou (17) zo spínacieho boxu (14).
2. Odoberte plastový kryt (14a) spínacieho boxu (14).

3. Zastrčte spínací box (14) cez upínacie otvory v oblúkovom držadle (1).

4. Upevnite spínací box (14) s plastovým krytom (14a) a skrutkami s krížovou hlavou (17).

Montáž kolies

1. Zasuňte koleso (7) na os kolesa (19).
2. Zaistite koleso (7) pomocou dištančnej podložky (7a) a závlačky (7b).
3. Zatlačte kryt kolesa (18) na koleso.
4. Zopakujte kroky 1 – 3 pri zvyšných kolesách.

Montáž tyčí držadla

Montáž spodných držadiel:

1. Zasuňte spodné držadlá (3) na uchytenie držadla (20) na kryte prístroja (6).
2. Upevnite spodné držadlá s priloženými rýchkloupínačmi (4).
3. Rýchloupínače (4) zablokujte tak, že ich zatlačíte v smere držadla (1).
   Držadlo musíte tlačit' tak, aby napína-nie mohlo byt' vykonané so strednou silou.
   Inak sa musí rýchloupínač (4) pre napínanie natočit' v smere pohybu hodinových ručičiek alebo uvoľnit' proti smeru pohybu hodinových ručičiek.

1. Zasuňte držiak zberného koša na trávu (21) na hornú stranu zberného koša na trávu (8b).
2. Upevnite držiak zberného koša na trávu (21) so skrutkou s krížovou drážkou (17).
3. Zložte hornú a spodnú stranu (8b) zberného koša na trávu (8a+8b).

Obsluha

Pozor: Prístroj neprevádzkujte bez úplne umiestnenej ochrany proti odrazeným predmetom alebo zberného koša na trávu. Hrozí nebezpečenstvo úrazu!

Zavesenie/odobratie zberného koša na trávu

Zavesenie záchytného koša na trávu:

1. Zdvihnite ochranu proti odrazeným predmetom (9).
2. Zaveste zberný kôš na trávu (8) do na tento účel určeného upínadla pre zberný kôš na trávu (22) na zadnej strane prístroja.
3. Ochranu proti odrazeným predmetom (9) umiestnite na zbernom koši na trávu (8), tento drží na správnej polohe.

SK

Odobratie zberného koša na trávu:

1. Zdvihnite ochranu proti odrazeným predmetom (9).
2. Zveste zberný kôš na trávu (8) a ochranu proti odrazeným predmetom (9) na kryte prístroja sklopte spät'.

K vyprázdneniu zberného koša na trávu pozri tiež kapitolu „Likvidácia/ochrana životného prostredia“.

Zapnutie a vypnutie

1. Zastrčte siet'ovú zástrčku siet'ového kábla do zásuvky (13) na oblúkovom držadle (1).
2. Na výstupok pre kábel vytvarujte z konca predlžovacieho kábla slučku a zaveste túto do výstupku pre kábel (12).
3. Prístroj pripojte na siet'ové napätie.
4. Pred zapnutím dávajte pozor na to, aby sa prístroj nedotýkal žiadnych predmetov.
5. Na zapnutie stlačte uvolňovacie tla-

čidlo (15) na spínacom boxe (14) a podržte sú- časne stlačenú štartovaciu páku (16). Pustite uvolňovacie tlačidlo (15).

1. Na vypnutie uvoľnite štartovaciu páku (16).

Po vypnutí prístroja sa otáča nôž ešte niekol'ko sekúnd. Nedotýkajte sa bežiaceho noža. Hrozí nebezpečenstvo zranenia osób.

Ukazovatel' naplnenia

Naboku na zbernom koši na trávu (8) je umiestnený ukazovatel' naplnenia (15). Aerodynamický prívod vzduchu klapky sa stará navyše o optimálne plnenie.

Ukazovatel' naplnenia otvo- rený: Zberný kôš na trávu je prázdny

Ukazovatel' naplnenia zatvorený: Zberný kôš na trávu je naplnený

Nastavenie výšky rezu

Prístroj vypnite, vytiahnite siet'ovú zástrčku a počkajte, kým sa nože nezastavia. Existuje tu nebezpečenstvo poškodenia zdravia osôb.

1. Položte kosačku nabok.
2. Uchopte nápravu kolesa na oboch stranách.
3. Potiahnite súčasne za nápravu a ne- chajte ju zaskočit' na želanej polohe.

Správna výška rezu predstavuje pri okrasnom trávniku približne 20 - 40 mm, pri úžitkovom trávniku približne 40 - 60 mm.

Pre prvý rez v sezione by sa mala zvolit' veľká výška rezu.

Pokyny pre prácu

Pravidelné kosenie podnecuje rast silnejšieho trávnika, súčasne však prispieva k ničeniu buriny. Trávnik je preto po každom kosení hustejší a vzniká rovnomerne zaťažiteľná trávnatá plocha.

Pri mulčovaní sa v jednom pracovnom kroku tráva kosí, seká na malé kúsky a rozmetá na trávnik. Narezaná tráva slúži ako prírodné hnojivo.

• Sietový kábel vedte vždy za sebou a po otočení sa dostaňte na už pokosenú stranu.
• Prístroj ved'te v krokovej rýchlosti v podľa možnosti rovných dráhach. Pre dokonalé kosenie by sa mali dráhy prekrývať vždy niekol'ko centimetrov.
• Na svahoch pracujte vždy priečne k svahu. Bud'te zvlášť opatrní pri chode-ní dozadu a t'ahaní prístroja.
• Po každom použití prístroj vyčistite, ako je opísané v kapitole „Čistenie/údržba“.

Po práci a na transport prístroj vypnite, vytiahnite siet'ovú zástrčku a čakajte, kým sa nôž nezastaví. Hrozí nebezpečenstvo zranenia osôb.

Čistenie/údržba

Práce, ktoré nie sú opísané v tomto návode, nechajte vykonat' nami splnomocneným zákazníckym miestom. Používajte len originálne diely.

Pri zaobchádzaní s nožom noste rukavice.

Pred všetkým údržbárskymi a čistiacimi prácami vypnite prístroj, vy-tiahnite siet'ovú zástrčku a čakajte, kým sa nôž nezastaví.

• Prístroj udržiavajte vždy čistý. Na čistenie používajte kefu alebo prachovku, ale nie ostrý čistiaci prostriedok alebo rozpúšťadlo.
• Po kosení odstráňte prichytené zvyšky rastlín s kusom dreva alebo plastu z kolies, vetracích otvorov, vyhadzovacieho otvoru a oblasti noža. Nepoužívajte tvrdé alebo špicaté predmety, mohli by poškodit' prístroj.
  • Z času na čas naolejujte kolesá.
• Pred každým použitím skontrolujte prístroj vzhľadom na viditelné nedostatky ako uvolnené, opotrebované alebo poškodené časti. Skontrolujte pevné osadenie všetkých matíc, svorníkov a skrutiek.
• Skontrolujte kryty a ochranné zariadenia vzhľadom na poškodenia a správne osadenie. Prípadne tieto vymeňte.

Výmena noža

Pred všetkým údržbárskymi a čistiacimi prácami vypnite prístroj, vy-tiahnite siet'ovú zástrčku a čakajte, kým sa nôž nezastaví.

Pri zaobchádzaní s nožom noste rukavice.

Ak je nôž tupý, môže sa dobrúsit' pro- stredníctvom odbornej dielne.

Ak je nôž poškodený alebo ukazuje nevyváženost', tak sa musí vymenit' (pozri „Náhradné diely/Príslušenstvo“).

1. Prístroj otočte.
2. Otáčajte skrutku noža (24) proti smeru hodinových ručičiek pomocou skrutkového klúča od vretena motora.
3. Znova nasad'te nový nôž v opačnom poradí. Dbajte na správne uloženie noža a pevné dotiahnutie skrutky.

Skladovanie

• Prístroj uschovajte v suchu a mimo dosahu detí.
• Motor nechajte ochladit', skôr než ho odložíte do uzatvorených priestorov.
• Prístroj neovíjajte nylonovými vrecami, pretože by sa mohla tvorit' vlhkost'.

Neručíme za škody spôsobené našimi prístrojmi, ak tieto boli spôsobené neodbornou opravou alebo použitím iných než originálnych dielov, resp. neodborným používaním.

Likvidácia/ochrana životného prostredia

Zariadenie, príslušenstvo a balenie prineste na ekologické zhodnotenie.

Elektrické prístroje nepatria do do- mového odpadu.

• Náradie a odovzdajte na zbernom mieste pre d'alšie zhodnotenie. Použité plastové a kovové časti sa môžu vytriedit' a tak odniest' na ekologické zhodnotenie. Informujte sa o tom v našom Service-Centre.
• Pokosenú trávu nevyhadzujte do kontajnera na odpadky, ale ju dajte na kompostovanie alebo rozdel'te ako mulčovaciu vrstvu pod kríky a stromy.
• Likvidáciu vašich zaslaných chybných zariadení vykonáme bezplatne.

Náhradné diely/príslušenstvo

Náhradné diely a príslušenstvo dostanete na www.grizzlytools-service.eu

Pri d'alších otázkach sa obrátte na „Service-Center“ (pozri „Service-Center“).

Záruka

• Na tento prístroj poskytujeme záruku 24 mesiacov. Pri komerčnom používaní záruka zaniká.
• Škody, ktoré je možné odvodit' z prirodzeného opotrebovania, preťaženia alebo neodbornej obsluhy, zostávajú zo záruky vylúčené. Určité konštrukčné diely podliehajú normálnemu opotrebeniu a sú zo záruky vylúčené (napr. nôž, klinový remeň).
• Predpokladom pre poskytnutie záruky je navyše dodržiavanie pokynov pre čistenie a údržbu.
• Škody, ktoré vznikli v dôsledku chýb materiálu alebo výrobcu, sa odstránia bezplatne náhradnou dodávkou alebo opravou. Predpokladom je, že sa prístroj odovzdá spät' predajcovi v ne-demontovanom stave a s dokladom o zakúpení a záruke.
• V prípade oprávnenej reklamácie sa, prosím, kontaktujte telefonicky s naším servisným centrom. Tu obdržíte informácie o vybavení reklamácie.

Opravný servis

- Opravy, ktoré nepodliehajú záruke, môžete nechat' vykonat' v našom servisnom centre oproti vyúčtovaniu. Naše servisné centrum vám ochotne vypracuje predbežný návrh nákladov. Môžeme spracovať iba prístroje, ktoré boli zaslané dostatočne zabalené a ofrankované.

- Pozor: Váš prístroj dodajte, prosím, v reklamačnom alebo servisnom prípade vyčistený a s upozornením na chybu na našej servisnej adrese.

Prístroje zaslané bez úhrady prepravného – ako veľkorozmerný náklad, expresom alebo s iným špeciálnym prepravným nebudú prevzaté.

Problém Možná príčina	Odstránenie poruchy
Prístroj neštartuje	chýba siet'ové napätie	preverte zásuvku, kábel, ve-denie, zástrčku príp. nechaj-te opravit' prostredníctvom elektrikára
	štartovacia páka (16) ale-bo uvolňovacie tlačidlo (15) je chybný	oprava servisnym stredis-kom
	opotrebované uhlíkové kefy
	chybný motor
	tráva je príliš vysoká	nastavte väčšiu výšku ko-senia stlačením rukoväte mierne nadvihnite predné kolesá
Motor vynecháva blokovanje cudzím telesom odstráňte cudzie telesá
Výsledok práce nie je uspokojivý alebo motor pracuje t'ažko	príliš nízka rezná výška	nastavte väčšiu výšku ko-senia
	tupý nôž (23)	nôž nechajte nabrúsiť alebo ho vymeňte
	upchatý priestor v okolí noža	prístroj vyčistite
	nôž (23) je nesprávne namontovaný	nôž namontujte správne
Nôž sa neotáča	nôž (23) je blokovaný trávou	odstráňte trávu
	uvoľnená skrutka (24) na upevnenie noža	dotiahnite skrutku na upev-nenie noža
Nezvyčajné zvuky, hrko-tanie alebo vibrácie	uvoľnená skrutka (24) na upevnenie noža	dotiahnite skrutku na upev-nenie noža
	nôž (23) je poškodený	vymeňte nôž

SK	Preklad originálneho prehlásenia o zhode CE
Týmto potvrdzujeme, žeElektrická kosačka na trávukonštrukčného radu ERM 1232-2Číslo šaržeB-46623zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení:
2006/42/EG • 2000/14/EG • 2014/30/EU • 2011/65/EU*
Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národné normy a predpisy:
EN 60335-1:2012/A13:2017 • EN 60335-2-77:2010 • EN 62233:2008EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321-1:2013
Okrem toho sa v súlade so smernicou o emisiách hluku 2000/14/EC potvrdzuje:Hladina akustického výkonu:zaručená: 96 dB(A)nameraná: 93,1 dB(A)Použitý postup hodnotenia zhody v súlade s dodatkom VI/ 2000/14/ECCertifikačný orgán: TÜV Süd Product Service GmbH,Ridlerstraße 65, 80339 München, NB 0036
Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode (20)** je výrobca:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany11.01.2021	Christian FrankOsoba splnomocnená na zostavenie dokumentácie

* Vyššie popísaný predmet vyhlásenia spíňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch.

Výkres náhradných dielov • Plano de explosión

ERM 1232-2

ERM 1232-2

informativ • informative • informatief • informatif pouczający • informační • informatyvus • informativo • informatívny

20200911_B-46623_ms

Service-Center

Grizzly Tools

GmbH & Co. KG

Kundenservice
