NÁVOD NA OBSLUHU ERM 1851 A Q-360° Grizzly

SK Preklad originálneho návodu na obsluhu 139

Pred prvým uvedením do prevádzky si, prosím, prečítajte tento návod na obsluhu. Návod dobre uschovajte a dajte ho nasledujúcemu používatel'ovi, aby boli informácie kedykol'vek k dispozícii..

Obsah

Montáž/vyprázdnenie zberného koša na trávu ....147

Obsluha....148

Ukazovatel' naplnenia ....148

Mulčovač....148

Bočný odhadzovač trávy....148

Nastavenie výšky kosenia....148

Nastavenie predných kolies...... 149

Zapnutie a vypnutie....149

Práca s kosačkou na trávu....149

Čistenie/údržba/skladovanie ..... 150

Nastavenie lankového tiahla...... 151

Skladovanie ....151

Likvidácia/ochrana životného prostredia....151

Náhradné diely/príslušenstvo ..... 151

Záruka....152

Opravný servis......152

Vyhl'adávanie chýb....153

Preklad originálneho prehlásenia o zhode CE....163

Výkres náhradných dielov....165

Service-Center 167

Účel použitia

Prístroj je určený na kosenie trávnikov a zatrávnených plôch v domácej oblasti.

Prístroj je určený na použitie pre domácich majstrov. Nebol konštruovaný pre trvalú komerčnú prevádzku.

Každé iné používanie, ktoré nie je v tomto návode výslovne povolené, môže viest' k poškodeniu prístroja a predstavovat' vážne nebezpečenstvo pre používatel'a.

Prístroj je určený pre dospelých. Deti, ako aj osoby, ktoré nie sú oboznámené s tým-to návodom, nesmú prístroj používať.

Obsluhujúci alebo používatel' je zodpovedný za zranenia iných l'udí alebo poškodenia ich majetku.

Výrobca neručí za škody, ktoré vzniknú iným používaním než podľa určenia alebo nesprávnou obsluhou.

Všeobecný opis

Vyberte prístroj opatrne z obalu a skontrolujte, či sú nasledovné diely kompletné:

Elektrická kosačka na trávu má rezací nástroj, ktorý sa otáča paralelne k úrovni kosenia. Je vybavená výkonným elektromotorom, vysoko kvalitným krytom z ocel'ového plechu, bezpečnostným spínačom a ochranou proti odrazeným predmetom, ako aj zberným košom na trávu s ukazovatel'om naplnenia. Okrem toho sa dá prístroj výškovo prestavit' v 6 polohách a má kolesá s l'ahkým chodom. Používateľ má k dispozícii tri druhy prevádzky: Kosenie so zberným košom na trávu, mulčovanie alebo kosenie s bočným odhadzovačom trávy. Funkcia jednotlivých prvkov obsluhy je uvedená v nasledujúcich popisoch.

Prehl'ad

1 Oblúkové držadlo

3 Odľahčenie t’ahu kábla

4 Svorka na káble

5 Spodné držadlo
6 Ochrana proti odrazeným pred- metom
7 Páka na nastavenie výšky kosenia
8 Mulčovač
9 Bočný odhadzovací kanál
10 Predné kolesá
11 Bočný odhadzovač s ochranou proti odrazeným predmetom
12 Kryt prístroja
13 Zadné kolesá
14 Záchytný vak
15 Siet'ová zástrčka
16 Ukazovatel' naplnenia

17 Hviezdicová matica

19 Skrutka na kryte prístroja

20 Upínacia páka

21 Kábel prístroja

22 Lankové tiahlo

23 Plastové spony záchytného vaku

24 Tyč záchytného vaku

25 Záves záchytného vaku

26 Uvolňovacie tlačidlo

27 Rameno pohonu

28 Upínacie rameno Aretácia predného kolesa

29 Nôž

30 Skrutka noža

31 Zaistovacia matica lankového t'ahadla

32 Nastavovacia matica lankového t'ahadla

Technické údaje

Elektrická kosačka

na trávu'...... ERM 1851 A Q-360°

Príkon motora....1800 W

Siet'ové napätie ..... 230 – 240 V\~, 50 Hz

Trieda ochrany....II □

Druh ochrany....IPX4

Hladina akustického tlaku

(L_pA) 84,9 dB(A), K_pA = 3 dB

Hladina akustického výkonu (L _WA )

zaručená ....98 dB(A)

nameraná.....95,18 dB(A); K_WA = 1,23 dB

Vibrácia (a _h )......1,851 m/s ^2 ; K = 1,5 m/s ^2

Tento prístroj je určený na prevádzku na rozvodnej sieti so systémovou impedanciou Z_max na odovzdávacom bode (domová prípojka) maximálne 0,073 Ohm. Používateľ musí zabezpečit', aby sa prístroj prevádzkoval iba na jednej rozvodnej sieti, ktorá spĺňa túto požiadavku.

Ak je to nutné, na systémovú impedanciu sa môžete opýtať v lokálnom energetickom distribučnom podniku.

Hodnoty hluku a vibrácií boli stanovené podľa noriem a ustanovení uvedených vo vyhlásení o zhode.

Technické a optické zmeny môžu nastat' v priebehu vývoja bez oznámenia. Všetky rozmery, pokyny a údaje tohto návodu na používanie sú bez záruky. Právne nároky, ktoré sa stanovia na základe návodu na obsluhu, sa preto nemôžu uplatňovať.

Uvedená hodnota emisií vibrácii sa merala podľa normovaného skúšobného postupu a môže sa použit' pre vzájomné porovnanie elektrického náradia. Uvedená hodnota emisií vibrácii sa môže tiež použit' pre odhad počiatočného pozastavenia.

Výstraha: Hodnota emisií vibrácii sa môže odlišovať od skutočnej hodnoty pri používaní elektrického náradia v závislosti od druhu a spôsobu jeho používania. Musia sa stanoviť bezpečnostné opatrenia na ochranu obsluhy, ktoré sú založené na odhade vystavenia počas skutočných podmienok používania (pritom sa zohl’adnia zložky cyklu prevádzky, napríklad časy, kedy je elektrické zariadenie vypnuté a tiež kedy je síce zapnuté, ale beží bez zaťaženia).

Piktogram/Symboly

Piktogramy na prístroji

Pozor!

Prístroj nevystavujte vlhkosti. Nepracujte v daždi a nekoste mokrú trávu.

Nebezpečenstvo poranenia v dôsledku vymrštených dielov.

Okolostojace osoby držte mimo dosahu kosačky.

Pozor – Ostré rezacie nože! Nohy a ruky držte mimo dosahu. Nebezpečenstvo poranenia! Pred nastavovacími alebo

SK

čistiacimi prácami vypnite motor a vytiahnite siet'ovú zástrčku alebo ked' sa za- chytil siet'ový kábel alebo je poškodený.

ektrické prístroje nepatria do domového odpadu.

Nebezpečenstvo! Ruky a nohy držte mimo dosahu.

Piktogram na ukazovateli naplnenia na zbernom koši na trávu

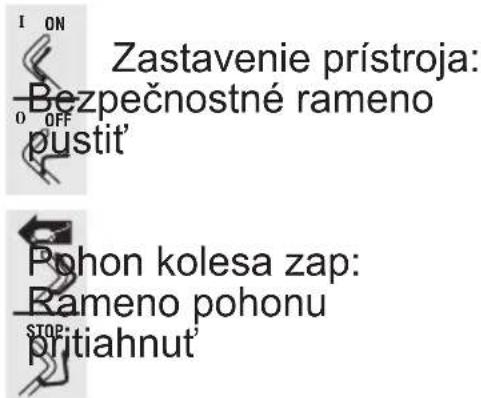

Znak na držadle:

I ON O OFF Zastavenie prístroja: Bezpečnostné rameno pustit' Pohon kolesa zap: Rameno pohonu PRITIAHnut'

Symboly v návode

Značky nebezpečenstva s údajmi na zabránenie zranení osôb alebo vecným škodám.

Príkazová značka (namiesto výkričníka je vysvetlený príkaz) s údajmi na zabránenie vzniku škôd.

Upozorňovacia značka s informáciami pre lepšiu manipuláciu s prístrojom.

Tento prístroj môže pri neodbornom používaní spôsobit' vážne poranenia. Aby sa zabránilo zraneniam osôb a vecným škodám, prečítajte si a bezpodmienečne do-držiavajte nasledujúce bezpečnostné pokyny a dobre sa oboznámte so všetkými ovládacími časťami.

Príprava:

- Tento prístroj nie je určený na to, aby ho používali osoby s obmedzenými fyzickými, senzorickými alebo duševnými schopnost'ami alebo nedostatkom skúseností a/alebo nedostatkom vedomostí; iba vte-

dy áno, ak pre ich bezpečnost sú pod dohl'adom príslušnej osoby alebo boli ňou zaško- lené o používaní prístroja.

• Deti sa nesmú hrat's prístrojom.
• Nikdy nedovol'te det'om alebo iným osobám, ktoré nepoznajú návod na používanie, aby používali prístroj. Miestne predpisy môžu stanovit' najnižší vek používatel'a.

- Nikdy nepoužívajte prístroj, zatial' čo sú osoby, zvlášť deti a domáce zvieratá v blízkosti.

- Obsluhujúci alebo používatel' je zodpovedný za zranenia iných l'udí alebo poškodenia ich majetku.

- Škontrolujte terén, na ktorom sa používa prístroj a odstráňte kamene, tyče, drôty alebo iné cudzie telesá, ktoré môžu byť zachytené a odhodené.

- Noste vhodný pracovný odev, pevnú obuv s protišmykovou podrážkou a robustné, dlhé no-havice. Prístroj nepoužívajte, ked' chodíte bosý alebo nosíte otvorené sandále. Nenoste vol'ný odev alebo odev s visiacimi šnúrkami alebo páskami.

- Pred každým použitím vyko-najte vizuálnu kontrolu prístro- ja. Prístroj nepoužívajte, ked' ochranné zariadenia (napr. ochrana proti odrazeným pre-dmetom alebo zberný kôš na trávu), diely rezacieho nástroja alebo svorníky chýbajú, sú opotrebované alebo poško-dené. Na zabránenie nevy-váženosti sa smú poškodené nástroje a svorníky vymieňat' iba po súpravách.

• Pri prístrojoch s viacerými rezacími nástrojmi bud’te opatrní, pretože pohyb noža môže viest’ k rotácii ostatných nožov.
• Používajte len tie náhradné diely a časti príslušenstva, ktoré dodáva a odporúča výrobca. Použitie cudzích die-lov spôsobí okamžitú stratu nároku na záruku.
• Pred použitím vždy skontrolujte pripojovacie a predlžovacie vedenie na znaky poškodenia alebo opotrebovania. Ak sa vedenie počas používania poškodí, musíte ho rýchlo odpojit' od napájacej siete. Nedotýkajte sa vedenia pred jeho odpojením. Nepoužívajte prístroj, keď vedenie je opotrebované alebo poškodené.

Práca s prístrojom:

Pri práci nedávajte nohy a ruky do blízkosti alebo pod rotujúce diely. Hrozí nebezpečenstvo úrazu!

Dodržiavajte ochranu proti hluku a miestne predpisy.

• Zapnite motor podľa návodu a iba vtedy, ked’ sú vaše nohy v bezpečnom odstupe od rezacích nástrojov.
• Nepoužívajte prístroj pri daždi, pri zlých poveternostných vplyvoch, vo vlhkom prostredí alebo na mokrej tráve. Pracujte len pri dennom svetle alebo pri dobrom osvetlení.
• Nepracujte s prístrojom, ked' ste unavení alebo nesústre-

SK

dený alebo po použití alkoholu alebo liekov. Vždy si včas vložte prestávku v práci. Pri práci rozmýšl'ajte.

• Pri práci dávajte pozor na bezpečný postoj, zvlášť na svahoch. Pracujte vždy priečne k svahu, nikdy nie nahor alebo nadol. Budťte zvlášť opatrní, ked’ meníte na svahu smer ja-zdy. Nepracujte na nadmerne strmých svahoch.
• Prístroj ved'te iba v krokovej rýchlosti. Bud'te zvlášť opatrní, ked' prístroj otáčate, prit'ahujete ho k sebe alebo idete dozadu.
• Prístroj zapnite s opatrnost'ou podľa pokynov v tomto návode. Dávajte pozor na dostatočný odstup nôh k rotujúcim nožom.
• Prístroj pri štarte nenaklápajte, okrem toho, keď je to potrebné pri rozbiehaní vo vysokej tráve. V tomto prípade naklopte prístroj tlačením na oblúkové držadlo tak, aby sa predné kolesá prístroja l’ahko nadvihli. Vždy skontrolujte, že sa obidve ruky nachádzajú v pracovnej polohe skôr, ako sa prístroj znova spätne postaví na zem.
• Nikdy nepracujte bez zberného koša na trávu alebo ochrany proti odrazeným predmetom. Držte sa vždy vo vzdialenosti od vyhadzovacieho otvoru.
• Motor nespúšťajte, ked’ stojíte pred vyhadzovacou šachtou.

Pozor, nebezpečenstvo! Nôž dobieha. Existuje nebezpečenstvo poranenia.

- Prístroj sa nesmie zdvíhať ani prepravovat’, pokial’ motor beží. Prístroj vypnite, ked’ sa musí naklopiť na prepravu, ked’ sa križujú iné plochy ako tráva a ked’ sa prístroj nesie ku ko-seným plochám alebo od nich.

- Nikdy nepracujte s poško-deným alebo neúplným prístro-jom ani neupravujte prístroj bez súhlasu výrobcu. Prístroj nikdy nepoužívajte s poškodenými ochrannými zariadeniami ani s clonami alebo chýbajúcimi bezpečnostnými zariadeniami ako vychyľovacie zariadenia a/alebo zariadenia na zachytávanie trávy.

- Váš prístroj nepret'ažujte. Pra- cujte iba v uvedenom rozsahu výkonov a nemeňte nastavenia regulátora na motore. Na t'ažké práce nepoužívajte stroje so slabým výkonom. Váš prístroj nepoužívajte na účely, na ktoré nie je určený.

- Prístroj nepoužívajte v blízkosti zápalných kvapalín alebo plynov. V prípade nedodržania je nebezpečenstvo požiaru alebo výbuchu.

- Nikdy nezdvíhajte prístroj ani ho neodnášajte ho preč, ked motor beží.

- Vypnite prístroj, vytiahnite sietovú zástrčku a uistite sa, že sa všetky pohyblivé časti zastavia:

– vždy, ked' opustíte prístroj,
– skôr ako vyčistíte vyhadzovací otvor alebo odstránite blokovania,
– ked' sa nepoužíva prístroj,
– predtým než prístroj skontrolujete, vyčistíte alebo na čom pracujete,
– ked' je siet'ový kábel poško- dený alebo zamotaný,
- ked' prístroj pri práci zasi- ahne cudzie teleso alebo ked' sa vyskytnú neobyčajné vibrácie. V tomto prípade okamžite skontrolujte, či prístroj nie je poškodený a nechajte ho opravit'.

- Nikdy nedávajte nohy a ruky do blízkosti alebo pod rotujúce diely. Pri rotorových kosačkách sa nikdy nepostavte pred otvor na vyhadzovanie trávy.

• Pri údržbe rezacích nožov dávajte pozor na to, aby aj po vypnutí zdroja napätia sa rezacie nože mohli pohybovat'.
• Postarajte sa, aby všetky matice, svorníky a skrutky boli pevne dotiahnuté a aby bol prístroj v bezpečnom pracovnom stave.
• Skontrolujte kosačku vzhľadom na prípadné poškodenia.

• Vykonajte potrebné opravy poškodených dielov. Nepokúšajte a opravovať prístroj sami, iba vtedy áno, ak máte na to vzdelanie. Všetky práce, ktoré nie sú uvedené v tomto návode, smú byť vykonávané len nami splnomocneným zákazníckym servisom

• Prístroj uschovávajte na su- chom mieste a mimo dosahu detí.

• Váš prístroj ošetrujte starostlivo. Nástroje udržiavajte ostré a čisté, aby bolo možné s nimi pracovať lepšie a bezpečnejšie. Dodržiavajte predpisy pre údržbu.
• Ked' vymieňate rezací nástroj, noste ochranné rukavice.
• Pravidelne kontrolujte zariadenie na zachytávanie trávy vzhľadom na opotrebenie a deformácie. Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely. Pri nastavovaní nožov bud’te zvlášť opatrní, aby sa vaše prsty nevklinili medzi rotujúce nože a pevné diely stroja.
• Skontrolujte, že sa môžu používať iba náhradné rezacie nástroje, ktoré sú schválené výrobcom.

• Dávajte pozor na to, aby siet'ové napätie súhlasilo s údajmi na typovom štítku.
• Prístroj zapojte len do zásuvky s ochranou proti chybovému prúdu (FI spínač) s vypínacím prúdom nie väčším ako 30 mA.
• Zabráňte kontaktu tela s uzemnenými čast'ami (napr. kovové ploty, kovové stípiky).
• Používajte iba schválený siet'ový kábel konštrukčného typu H07RN-F, ktorý má maximálnu dížku 75 m a je určený na používanie vonku. Prierez prameňa siet'ového kábla musí činit' minimálne 2,5 mm².

SK

• Na upevnenie siet'ového kábla použite na to určený záves kábla.
• Pri práci držte siet'ový kábel mimo dosahu rezacieho nástroja. Rezacie nože môžu poškodit' siet'ový kábel a viest ku kontaktu s dielmi pod napätím. Siet'ový kábel ved'te zásadne za obsluhujúcou oso-bou.
• Nepoužívajte siet'ový kábel na vytiahnutie zástrčky zo zásuvky. Siet'ový kábel chráňte pred horúčavou, olejom a ostrými hranami.
• Ak je sietový kábel poškodený, vypnite prístroj a vytiahnite sietový kábel zo zásuvky. Ak sa pripojovacie vedenie tohto prístroja poškodí, musí sa vymenit výrobcom alebo jeho zákazníckym servisom alebo podobnou kvalifikovanou osobou, aby sa zabránilo ohrozeniam.
• Poškodený siet'ový kábel nepripájajte do elektrickej siete. Nedotýkajte sa poškodenej siet'ovej šnúry pokial' je pripojená do elektrickej siete. Poškodená siet'ová šnúra sa môže dostat' do kontaktu s vodivými čast'ami.

Zostatkové riziká

Aj ked' toto elektrické náradie obsluhujete podl'a predpisov, vždy ostávajú existovat' zostatkové riziká. V súvislosti s konštrukciou a prevedením elektrického zariadenia môžu vzniknút' nasledujúce ohrozenia:

a) Rezné poranenia.
b) Poškodenia sluchu, ak sa ne- nosí vhodná ochranu sluchu.
c) Poškodenia zraku, ak sa ne- nosí vhodná ochranu.
d) Poškodenia zdravia, ktoré sú spôsobené vibráciami na rameno – ruku, ak sa prístroj používa dlhší čas alebo sa riadne nepoužíva ani neudržiava.

Výstraha! Toto elektrické náradie vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností rušit' aktívne alebo pasívne lekárske implantáty. Aby sa znížilo nebezpečenstvo t'ažkých alebo smrteľných zranení, odporúčame osobám s lekárskymi implantátmi, aby skôr než začnú elektrické náradie obsluhovať, pre-konzultovali to so svojím lekárom a výrobcom medicínskeho implantátu.

Montáž

Opatrne! Otáčajúci sa nôž. Práce na prístroji sa môžu vykonávat' len pri vypnutom motore a stojacom noži.

Pred všetkými prácami na prístroji vytiahnite zástrčku zo siet'ovej zásuvky.

Zvol'te maximálnu výšku kosenia pre jednouchú montáž držadla. Pozri kapitolu „Nastavenie výšky kosenia“.

1. Skopte oblúkové držadlo (1) do polohy.
2. Upínacie páky (20) otáčajte v smere otáčania hodinových ručičiek.
3. Upínacie páky (20) zablokujte, tým že ich zatlačíte v smere spodného držadla (5). Upínacie páky musia na držadle dosadať tak, aby upínanie mohlo byť vykonané so strednou silou.
   Inak sa musí upínacia páka d'a-lej natočit' v smere otáčania ho-dinových ručičiek alebo uvoľnit' proti smeru otáčania hodino-vých ručičiek.

Upnutie držiaka kábla:

Montáž/vyprázdnenie zberného koša na trávu

Pozor: Prístroj neprevádz- kujte bez úplne upevneného záchytného vaku ani bez ochra- ny proti odrazeným predmetom. Nebezpečenstvo poranenia!

Vyhrňte plastové spony (23) cez tyče záchytného vaku (24).

Upevnenie zberného koša na prístroji:

Pred používaním záchytného vaku musí byť mulčovač a bočný odhadzovací kanál odstránený. (pozri F).G

1. Zdvihnite ochranu proti odrazeným predmetom (6).
2. Zaveste záchytný vak (14) do určeného závesu (25) na zadnej strane prístroja.
3. Odoberte ochranu proti od- razeným predmetom (6), drží záchytný vak v polohe.

Odobratie/vyprázdnenie záchytného vaku:

1. Nadvihnite ochranu proti odra- zeným predmetom (6) a odober- te záchytný vak (14).
2. Vyprázdnite záchytný vak (pozri kapitolu „Likvidácia/ochrana životného prostredia“) a znova ho založte.

Obsluha

Pozor: Prístroj neprevádzkujte bez úplne umiestnenej ochrany proti odrazeným predmetom alebo zberného koša na trávu. Hrozí nebezpečenstvo úrazu!

Ukazovatel' naplnenia

Naboku na zbernom koši na trávu (14) je umiestnený ukazovatel' napl-nenia (16). Aerodynamický prívod vz-duchu klapky sa stará navyše o optimálne plnenie.

GO Ukazovatel' naplnenia otvorený: Zberný kôš na trávu je prázdny STOP Ukazovatel' naplnenia zatvorený: Zberný kôš na trávu je naplnený

Mulčovač

Pred používaním mulčovača musí byt' odstránený bočný odhadzovací kanál. (pozri c)

Upevnenie mulčovača

Bočný odhadzovač trávy

Pred použitím bočného odhadzovača trávy musí byť založený mulčovač (8) a zberný kôš trávy (14) odobraný.

Upevnenie bočného odhadzovacieho kanála

1. Odblokujte bočnú ochranu proti odrazeným predmetom (11) tak, že blokovací prvok (11a) poti-ahnete dol'ava a otvoríte bočnú ochranu proti odrazeným predmetom (11).

2. Zaveste bočný odhadzovací kanál (9) a odložte bočnú ochranu proti odrazeným predmetom (11). Drží bočný odhadzovací kanál (9) v polohe.

Nastavenie výšky kosenia

Prístroj vypnite, vytiahnite siet'ovú zástrčku a čakajte, kým sa nôž nezastaví. Hrozí nebezpečenstvo zranenia osôb.

Pákou (7) na nastavenie výšky kosenia pohybujte po stupnici na požadované nastavenie výšky kosenia.

Prístroj má 6 polôh na nastavenie výšky kosenia: 25 – 75 mm

Správna výška kosenia pri ozdobnej tráve činí približne 30 – 45 mm, pri úžitkovej tráve približne 30 – 65 mm.

Pre prvé kosenie v sezione by sa mala zvolit' ve'ká výška kosenia.

Nastavenie predných kolies

Kosačka na trávu je mimoriadne flexibilná a pohyblivá vďaka špeciálnej konštrukcii predných kolies.

V závislosti od situácie musia byt' nastavené takto:

1. Zapadnutím upínacieho ramena (28) sa nastavenie kolesa zafixuje. Ak požadujete iné nastavenie výšky, nadvihnutím uvol'nite upínacie rameno. Koleso nastavte do novej polohy a upínacie rameno opät' zarazte.

2. Ak majú predné kolesá zost- at' voľne pohyblivé, zdvihnite upínacie rameno (28) a neza- sahujte do vybrania, ale umiest- nite ho vedľa neho na platňu.

Zapnutie a vypnutie

Červená žiarovka nad uvoľňo- vacím tlačidlom svieti, hned' ako je kosačka na trávu pripojená na elektrický obvod.

1. Zapojte siet'ovú zástrčku (15) na predlžovací kábel.

2. Z konca predlžovacieho kábla vytvarujte slučku a zaveste túto do výstupku pre kábel (3). (pozri obrázok)

3. Prístroj pripojte na siet'ové napätie.

4. Pred zapnutím dávajte pozor na to, aby sa prístroj nedotýkal žiadnych predmetov.

5. Na zapnutie podržte uvolňovacie tlačidlo (26) na držadle stlačené a vytiahnite bezpečnostné rameno (2) k oblúkovému držadlu (1). Pustite uvolňovacie tlačidlo (26).

6. Pohon kolesa:

Zapnutý:

Zatiahnite rameno pohonu (27) smerom k držadlu, prístroj sa pohybuje do-predu.

Vypnutý:

Pustite rameno poho-nu (27). Prístroj zostane stát'.

1. Na vypnutie pustite bezpečnostné rameno (2).

Po vypnutí prístroja sa nôž otáča ešte niekol'ko sekúnd. Nedotýkajte sa otáčajúceho sa noža. Hrozí nebezpečenstvo zranenia osôb.

Práca s kosačkou na trávu

Pravidelné kosenie podnecuje rast silnejšieho trávnika, súčasne však prispieva k ničeniu buriny. Trávnik je preto po každom kosení hustejší a vzniká rovnomerne zaťažitel'ná trávnatá plocha.

Prvé kosenie sa uskutoční približne od apríla pri výške porastu 7 – 8 cm. V hla- vnej vegetačnej dobe sa tráva kosí mi- nimálne raz za týždeň.

• Začnite s kosením v blízkosti zásuvky a pracujte preč od zásuvky.
• Siet'ový kábel ved'te vždy za sebou a po otočení sa dostaňte na už pokosenú stranu.
• Prístroj ved'te v krokovej rýchlosti v podl'a možnosti rovných dráhach. Pre dokonalé kosenie by sa mali dráhy prekrývat' vždy niekol'ko centimetrov.
• Híbku kosenia nastavte tak, aby sa prístroj nepreťažil. V opačnom prípa-de sa môže motor poškodit'.

SK

• Na svahoch pracujte vždy priečne k svahu. Bud'te zvlášť opatrní pri cho-dení dozadu a t'ahaní prístroja.
• Po každom použití prístroj vyčistite, ako je opísané v kapitole „Čistenie, údržba, skladovanie“.

Po práci a na transport prístroj vypnite, vytiahnite siet'ovú zástrčku a čakajte, kým sa nôž nezastaví. Hrozí nebezpečenstvo zranenia osôb.

Čistenie/údržba/skladovanie

Práce, ktoré nie sú opísané v tomto návode, nechajte vykonat' nami splnomocneným zákazníckym miestom. Používajte len originálne diely.

Pri zaobchádzaní s nožom noste rukavice.

Pred všetkými údržbárskymi a čistiacimi prácami vypnite prístroj, vytiahnite siet'ovú zástrčku a vyčkajte, dokiaľ sa nôž nezastaví.

- Prístroj udržiavajte vždy čistý. Na čistenie používajte kefu alebo prachovku, ale nie ostrý čistiaci prostriedok alebo rozpúšťadlo.

• Po kosení odstráňte prichytené zvyšky rastlín s kusom dreva alebo plastu z kolies, vetracích otvorov, vy-hadzovacieho otvoru a oblasti noža. Nepoužívajte tvrdé alebo špicaté predmety, mohli by poškodit' prístroj.
  • Z času na čas naolejujte kolesá.
• Pred každým použitím skontrolujte kosačku na trávu, či nemá zjavné nedostatky, ako sú uvol'nené, opotrebované alebo poškodené časti. Skontrolujte pevné osadenie všetkých matíc, svorníkov a skrutiek.
• Skontrolujte kryty a ochranné zariadenia vzhľadom na poškodenia a správne osadenie. Prípadne tieto vymeňte.

M

Výmena noža

Ak je nôž tupý, môže sa dobrúsít prostredníctvom odbornej dielne.

Ak je nôž poškodený alebo ukazuje nevyváženost', tak sa musí vymenit' (pozri „Náhradné diely/Príslušenstvo“).

1. Prístroj otočte.
2. Použite pevné rukavice a uchopte pevne nôž (29). Otáčajte skrutku noža (30) proti smeru hodinových ručičiek pomocou skrutkového klúča od vrete-na motora.
3. Znova nasad'te nový nôž v opačnom poradí. Dávajte pozor na to, aby bol nôž správne umiestnený a skrutka pevne utiahnutá.

0

Nastavenie lankového tiahla

Ked' sa lankové t'ahadlo prestavuje pre pohon a má veľkú vôľu, môžete ho dodatočne nastavit'.

• Prístroj uschovajte v suchu a mimo dosahu detí.
• Motor nechajte ochladit', skôr než ho odložíte do uzatvorených priestorov.
• Prístroj neovíjajte nylonovými vrecami, pretože by sa mohla tvorit' vlhkost'.

Neručíme za škody spôsobené našimi prístrojmi, ak tieto boli spôsobené neodbornou opravou alebo použitím iných než originálnych dielov, resp. neodborným používaním.

Likvidácia/ochrana životného prostredia

Prístroj, príslušenstvo a balenie prineste na ekologické zhodnotenie.

Elektrické prístroje nepatria do do- mového odpadu.

• Náradie a odovzdajte na zbernom mieste pre d'alšie zhodnotenie. Použité plastové a kovové časti sa môžu vytriedit' a tak odniest' na ekologické zhodnotenie. Informujte sa o tom v našom Service-Centre.
• Pokosenú trávu nevyhadzujte do kontajnera na odpadky, ale ju dajte na kompostovanie alebo rozdel'te ako mulčovaciu vrstvu pod kríky a stromy.
• Likvidáciu vašich zaslaných chybných prístrojov vykonáme bezplatne.

Náhradné diely/prís-lušenstvo

Náhradné diely a príslušenstvo dostanete na www.grizzlytools-service.eu

Pri d'alších otázkach sa obrátte na „Service-Center“ (pozri „Service-Center“).

Náhradný nôž ......13700454

Záruka

• Na tento prístroj poskytujeme záruku 24 mesiacov. Pri komerčnom používaní záruka zaniká.
• Škody, ktoré je možné odvodit' z prirodzeného opotrebovania, preťaženia alebo neodbornej obsluhy, zostávajú zo záruky vylúčené. Určité konštrukčné diely podliehajú normálnemu opotrebeniu a sú zo záruky vylúčené. Zvlášť k tomu patria: Nôž, záchytný vak.

SK

• Predpokladom pre poskytnutie záruky je navyše dodržiavanie pokynov pre čistenie a údržbu.
• Škody, ktoré vznikli v dôsledku chýb materiálu alebo výrobcu, sa odstránia bezplatne náhradnou dodávkou alebo opravou. Predpokladom je, že sa prístroj odovzdá spät predajcovi v nedemontovanom stave a s dokladom o zakúpení a záruke.

Opravný servis

- Opravy, ktoré nepodliehajú záruke, môžete nechat' vykonať v našom servisnom centre oproti vyúčtovaniu. Naše servisné centrum vám ochotne vypracuje predbežný návrh nákladov. Môžeme spracovať iba prístroje, ktoré boli zaslané dostatočne zabalené a ofrankované.

- Pozor: Váš prístroj dodajte, prosím, v reklamačnom alebo servisnom prípa-de vyčistený a s upozornením na chy-bu na našej servisnej adrese.

Prístroje zaslané bez úhrady pre-pravného – ako veľkorozmerný náklad, expresom alebo s iným špeciálnym prepravným nebudú prevzaté.

- Likvidáciu vašich zaslaných chybných prístrojov vykonáme bezplatne.

zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení:

2006/42/EG • 2000/14/EG • 2005/88/EG • 2014/30/EU • 2011/65/EU*

Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národné normy a predpisy:

EN 60335-1:2012+A11:2014 • EN 60335-2-77:2010 • EN 62233:2008

EN 55014-1:2006/A2:2011 • EN 55014-2:2015 • IEC 62321-3-1:2013

EN 61000-3-2:2014 • EN 61000-3-11:2000

Okrem toho sa v súlade so smernicou o emisiách hluku 2005/88/EC potvrdzuje:

Certifikačný orgán: NB 0499 (SNCH)

Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode je výrobca:

(Osoba splnomocnená na zostavenie

dokumentácie)

Explosionszeichnung • Exploded Drawing • Vue éclatée Vista esplosa • Explosietekening • Trimatis vaizdas Rysunek samorozwijający • Rozvinuté náčrtky Výkres náhradných dielov • Plano de explosión

ERM 1851 A Q-360°
