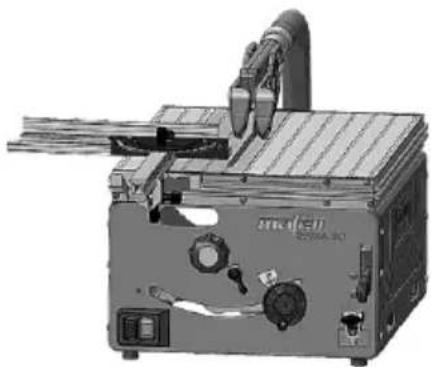

NÁVOD K OBSLUZE ERIKA 60 Mafell

de	Unterflur-Zugsäge	Originalbetriebsanleitung	6
en	Pull-push saw	Translation of the original operating instructions	23
fr	Scie circulaire coulissante	Traduction de la notice d'emploi originale	38
it	Sega a lama scorrevole sotto banco	Traduzione delle istruzioni d'uso originali	55
nl	Ondergebouwde trekzaag	Vertaling van de originele gebruiksaanwijzing	72
es	Sierra de tronzar	Traducción del manual de instrucciones original	88
fi	Vetosaha	Käännös alkuperäiskäyttöohjeesta	105
sv	Dragsåg	Översättning av originalbruksanvisningen	120
da	Forsænket træksav	Oversættelse af den originale betjeningsvejledning	135
ru	Протягиваемая циркулярная пила	Перевод оригинальной инструкции по эксплуатации	150
pl	Pilarka tarczowa stołowa	Tłumaczenie oryginalnej instrukcji obsługi	168
cs	Okružní pila se spodním tahem	Překlad původního provozního návodu	185
sl	Vlečna žaga pod rezalno površino	Prevod izvirnih navodil za uporabo	200
sk	Podlahová t'ahacia píla	Originálny návod na používanie	215

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání bezpečnostních upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo vážná zranění. Všechna bezpečnostní upozornění a pokyny si ponechejte pro pozdější použití.

OPOZORILO

Timto prohlašujeme, že stroj ERIKA 60 splňuje pokyny uvedených směmic EU. Při planovani a sestavení byly využity uvedané normy. Za sestavení technických podkladů zodpovidá: Mafell AG

SLO - ES izjava o skladnosti

S tem izjavljamo, da stroj ERIKA 60 ustreza navedenim direktivam EU. Pri konstrukciji in izdelavi so uporabljeni našleti standardi. Za sestavo tehnične dokumentacije je pooblaščeno podjetje: Maleli AG

1 Vysvětlení značek 186
2 Údaje o výrobku 186
2.1 Údaje k výrobci 186
2.2 Charakteristika stroje....186
2.3 Technické údaje 187
2.4 Emise 187
2.5 Rozsah dodávky 187
2.6 Bezpečnostní zařízení 188
2.7 Užívání výrobku v souladu s jeho určením.... 188
2.8 Zbytková rizika 188
3 Bezpečnostní pokyny 188
3.1 Bezpečnostní pokyny týkající se ochranného krytu 189
3.2 Bezpečnostní pokyny pro postupy řezání 189
3.3 Zpětný ráz - Příčiny a příslušné bezpečnostní pokyny 190
3.4 Bezpečnostní pokyny pro obsluhu stolních okružních pil 190
3.5 Pokyny pro použití osobních ochranných pomůcek 192
3.6 Pokyny pro servis a opravy 192
4 Výbava / nastavení 192
4.1 Instalace / transport....192
4.2 Připojení k síti....193
4.3 Horní ochranný kryt 193
4.4 Odsávání pilin....193
4.5 Výběr pilových kotoučů 193
4.6 Výměna pilových listů 193
4.7 Rozrážecí klín....194
4.8 Použití jako okružní pila se spodním tahem....194
4.9 Použití jako stolová okružní pila 194
5 Provoz 195
5.1 Uvedení do provozu 195
5.2 Zapnutí a vypnutí....195
5.3 Ochrana proti přetížení....195
5.4 Nastavení hloubky řezu 195
5.5 Nastavení pro šikmé řezy 195
5.6 Univerzální doraz 195
5.7 Použití jako paralelní doraz 196
5.8 Použití jako přičný a pokosový doraz....196
6 Servis a opravy....197
6.1 Zkouška bezpečnostních zařízení 197
6.2 Péče o stroj 197
6.3 Uskladnění 197

7 Odstranění závad 197
8 Zvláštní příslušenství....199
9 Výkres rozložených částí a seznam náhradních dílů 199

1 Vysvětlení značek

Tento symbol je umístěn na všech místech, kde naleznete pokyny pro Vaši bezpečnost.

Nedodržování může mít za následek nejtěžší zranění.

Tento symbol označuje možnou nežádoucí situaci.

Pokud jí nebude zabráněno, může to poškodit výrobek nebo předměty v jeho okolí.

Tento symbol označuje tipy pro použivání a ostatní užitečné informace.

2 Údaje o výrobku

ke strojům s čísl. pol. 972101 nebo 972120

2.1 Údaje k výrobci

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], E-Mail [e-mail]

2.2 Charakteristika stroje

Třída ochrany II

Označení CE k dokumentaci shody se zásadními bezpečnostními požadavky a požadavky na ochranu zdraví podle přílohy I směrnice o strojních zařízeních

Pouze pro země EU

Nevyhazujte elektronářadí do domovního odpadu!

Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických přístrojích a aplikace v národním právu musí být elektrická nářadí separována a odvezena k recyklaci, která je šetrná k životnímu prostředí.

Přečtěte si provozní návod, aby bylo zmírněno riziko zranění.

Označení stroje je provedeno pomocí štítků na přední a zadní straně stroje, odpovídá zobrazením 15 a 16 (strana 4).

2.3 Technické údaje

Univerzální motor, který nerušírozhlasové a TV vysílání		230 V~, 50 Hz
Příkon (normální zatížení)		1300 W
Proud při normálním zatížení		5,9 A
Počet otáček pilového kotouče přivolnoběhu		5500 min ^-1
Počet otáček pilového kotouče přinormálním zatížení		5100 min ^-1
Hloubka řezu 0°/30°/45°		2 - 61/49/39 mm
Sklopitelný řezací agregát		-2° - 47°
Průměr pilového kotouče max./min.		190/180 mm
Tloušt’ka základního pilového listu		1,4 mm
Šířka řezu nástroje		2,0 mm
Upínací otvor pro pilové kotouče		30 mm
Průměr přípojky odsávání		58 mm
Hmotnost		22,2 kg
Rozměry:
Velikost desky stolu		544 x 412 mm
Výška desky stolu	bez podstavce	300 mm
	včetně podstavce	847 mm

2.4 Emise

Uvedené emise hluku byly naměřeny dle ČSN EN 62841-3-1 a je možné je použít pro srovnání elektrického nástroje Erika s jiným nástrojem resp. pro předběžný odhad zátěže.

Nebezpečí

Emise hluku se mohou během skutečného používání elektrického nástroje Erika lišit od uvedených hodnot, v závislosti na druhu a způsobu, jakým je elektrický nástroj používán, a především podle druhu obrobku, který je obráběn.

Z tohoto důvodu vždy používejte ochranu sluchu i v případě, že je spuštěný elektrický nástroj bez zátěže!

2.4.1 Údaje o hlukových emisích

Hodnoty hlukových emisí zjištěných podle EN 62841 činí:

Hladina hluku	L_PA = 89 dB (A)
Nejistota	K_PA = 3 dB (A)
Hladina akustického výkonu	L_PA = 104 dB (A)
Nejistota	K_PA = 3 dB (A)

Měření hluku bylo provedeno za použití sériově dodávaného pilového kotouče.

2.5 Rozsah dodávky

Okružní pila se spodním tahem Erika 60 je kompletní s:

1 pilový kotouč na okružní pilu ∅ 190 mm z tvrdokovu, 36 zubů

1 rozrážecí klín (tloušt'ka 1,5 mm)
1 ochranný kryt s přípojkou odsávání
1 univerzální doraz
1 Svěrný kus
1 posuvný podstavec
1 odsávací hadice
1 rozdvojka (spojení spodní a horní přípojky odsávání)
1 obslužné nářadí v držáku na stroji
1 provozní návod
1 sešit „Bezpečnostní pokyny“

2.6 Bezpečnostní zařízení

Nebezpečí

Tato zařízení jsou doporučována pouze pro bezpečný provoz stroje a nesmí být odnímána případně uvedena mimo funkci.

Zkontrolujte bezpečnostní zařízení před zahájením provozu po stránce fungování a případného poškození.

Stroj neuvádějte do provozu v případě chybějícího nebo nefunkčního bezpečnostního zařízení.

Stroj je vybaven následujícími bezpečnostními zařizeními:

• Horní ochranný kryt
• Spodní ochranný kryt
• Klínový rozrážeč
• Pilový kotouč (podle EN 847-1)
• Odpovídající příruby pilového kotouče
• Čas doběhu pod 10 s
• Dorazový systém pro bezpečnější vedení obrobku
• Přípojka odsávání
• elektrická bezpečenost odpovídá EN 62841-1

2.7 Užívání výrobku v souladu s jeho určením

Okružní pila se spodním tahem Erika je vhodná jako stolová okružní pila a tahová pila výlučně k podélnému a příčnému řezání masivního dřeva. Deskové hmoty jako třískové desky, stolové desky a středně tvrdé vláknité desky je taktéž možné opracovávat.

Používejte pouze povolené pilové kotouče dle EN 847-

1. Jiné použití, než je popsáno, není přípustné.

Výrobce neručí za škodu, která vyplyne z takového jiného použití.

Abyste použivali stroj přiměřeně jeho účelu, dodržujte provozní, údržbářské a servisní podmínky, které předepsala společnost Mafell.

2.8 Zbytková rizika

Nebezpečí

Při používání v souladu s určením a přes dodržování bezpečnostních ustanovení zůstávají z důvodu účelu použití určitá zbytková rizika, která mohou mít zdravotní následky.

• Manipulace s běžícím pilovým kotoučem v oblasti řezu.
• Břity na ostrých zubech pilového kotouče při výměně pilového kotouče.
• Zpětný ráz obrobku nebo částí obrobku.
• Vymrštění jednotlivých zubů pilového kotouče.
• Nedotýkejte se částí, které vedou napětí, při otevřených elektrických vestavných modulech a stroje, který není odpojen od sítě.
• Ovlivnění sluchu při déletrvající práci bez ochrany sluchu.
• Alergie, mokvání pokožky způsobené dřevěným prachem nebo mazadly.

3 Bezpečnostní pokyny

Nebezpečí

Dbejte stále následujících bezpečnostních pokynů a platných bezpečnostních ustanovení v dané zemi, kde je stroj používán!

3.1 Bezpečnostní pokyny týkající se ochranného krytu

• Ochranné kryty nechte přimontované. Ochranné kryty musí být funkční a správně namontované. Uvolněné, poškozené nebo nesprávně fungující ochranné kryty je nutné opravit nebo nahradit.
• Pro oddělovací řezy používejte vždy ochranný kryt pilového listu a klínový rozrážeč. Pro oddělovací řezy, u kterých řeže pilový list kompletní tloušťku obrobku, snižuje ochranný kryt a další bezpečnostní zařízení riziko poranění.
• Po dokončení pracovních úkonů (např. falcování, drážkování nebo oddělování při procesu přehybu), u kterých je potřeba odstranit ochranný kryt a/nebo klínový rozrážeč, neprodleně opět upevněte ochranný systém. Ochranný kryt a klínový rozrážeč snižují riziko poranění.
• Před zapnutím elektrického nástroje zajistěte, aby se pilový list nedotýkal ochranného krytu, klínového rozrážeče nebo obrobku. Nezáměrný kontakt těchto komponentů s pilovým listem může způsobit nebezpečnou situaci.
• Dolad'te klínový rozrážeč podle popisu v tomto provozním návodu. Nesprávné odstupy, polohy a vyrovnání mohou být přičinou, že klínový rozrážeč nezabrání účinně zpětnému rázu.
• Aby mohl fungovat klínový rozrážeč, musí působit na obrobek. V případě příliš krátkých řezů není možné pomocí klínového rozrážeče zabránit zpětnému rázu. Při řezech do obrobků, které jsou příliš krátké pro používání klínového rozrážeče, je klínový rozrážeč neúčinný. Při těchto podmínkách není možné pomocí klínového rozrážeče zabránit zpětnému rázu.
• Použijte pilový kotouč vhodný pro klínový rozrážeč. Aby klínový rozrážeč správně fungoval, musí být průměr pilového listu vhodný k příslušnému klínovému rozrážeči, kmenový list klínového rozrážeče musí být tenčí než klínový rozrážeč a šířka zubu větší než tlouštka klínového rozrážeče.
• NEBEZPEČÍ: Nepřibližujte prsty ani ruce do oblasti pilového listu nebo do oblasti řezání. Stačí okamžik nepozornosti nebo uklouznutí a vaše

3.2 Bezpečnostní pokyny pro postupy řezání

ruka se stočí směrem k pilovému listu a může být vážně poraněna.

• Přivádějte obrobek vždy pouze proti směru otáčení pilového listu. Přivádění obrobku stejným směrem jako je otáčení pilového listu nad stole může vést k tomu, že bude obrobek a vaše ruka vtáhnuta do pilového listu.
• Při podélném řezání nikdy nepoužívejte pokosový doraz k přivádění obrobku, a při kolmém řezání s pokosovým dorazem nikdy nepoužívejte souběžný doraz k nastavení délky. Souběžné přivádění obrobku pomocí souběžného dorazu a pokosového dorazu zvyšuje pravděpodobnost, že se pilový list zasekne a způsobí zpětný ráz.

- Při podélném řezání vždy vyvíjejte na obrobek přiváděcí sílu mezi dorazovou lištou a pilovým listem. Pokud je odstup mezi dorazovou lištou a posuvným podstavcem menší než 150 mm, tak použijte posuvný podstavec a je-li odstup menší než 50 mm, tak použijte posuvný blok. Tyto pracovní pomůcky umožňují to, že je vaše ruka v bezpečné vzdálenosti od pilového listu.

- Používejte pouze dodávaný posuvný podstavec od výrobce nebo podstavec, který je vyroben dle pokynů. Posuvný podstavec umožňuje dostatečnou vzdálenost mezi rukou a pilovým listem.

- Nikdy nepoužívejte poškozený nebo naříznutý posuvný podstavec. Poškozený posuvný podstavec se může zlomit a způsobit situaci, při které se vaše ruka dostane do pilového listu.

- Nepracujte „bez pomůcek jen rukama“. Vždy používejte souběžný doraz nebo pokosový doraz k přiložení a vedení obrobku. „Bez pomůcek jen rukama“ znamená opírat nebo vést obrobek místo pomocí souběžného dorazu nebo pokosového dorazu jen rukama. Řezání bez pomůcek způsobí nesprávné vyrovnání, zaseknutí a zpětný ráz.

- Nikdy nechytejte předměty kolem nebo nad otáčejícím se pilovým listem. Uchopení obrobku může vést k nechtěnému kontaktu s otáčejícím se pilovým listem.

- Dlouhé a/nebo široké obrobky podepřete za a/nebo po straně stolu řezání tak, aby zůstaly ve vodorovné poloze. Dlouhé a/nebo široké obrobky mají sklony k tomu se okraji stolu řezání překlopit;

to vede ke ztrátě kontroly, zaseknutí pilového listu a zpětnému rázu.

• Přisouvejte obrobek rovnoměrně. Neohýbejte ani nepřetáčejte obrobek. Pokud se pilový list zasekne, okamžitě vypněte elektrický nástroj, vytáhněte sít'ovou zástrčku a odstraňte příčinu zaseknutí pilového listu. Zaseknutí pilového listu v obrobku může vést k zpětnému rázu nebo zablokování motoru.
• Uříznutý materiál neodstraňujte, dokud je pila v provozu. Uříznutý materiál se může zaseknout mezi pilový list a dorazovou lištu nebo v ochranném krytu a při jeho odstraňování vtáhnout vaše prsty na pilový list. Vypněte pilu a počkejte, až se pilový list zastaví, než budete odstraňovat materiál.
• Pro podélné řezy na obrobcích, které jsou tenčí než 2 mm, použijte dodatečný souběžný doraz, který má kontakt s povrchem stolu. Tenké obrobky se mohou vzpřičit pod souběžným dorazem a způsobit zpětný ráz.

3.3 Zpětný ráz - Příčiny a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce obrobku následkem zaháknutí, zaseknutí pilového listu nebo řezu do obrobku, který je vůči pilovému listu veden šikmo nebo pokud dojde k sevření části obrobku mezi pilový list a souběžný doraz nebo jiný pevný předmět.

V nejčastějších případech se obrobek zachytí při zpětném rázu o zadní část pilového listu, je zvednut stolem řezání a vymrštěn směrem k obsluhujícímu.

Zpětný ráz je důsledkem chybného nebo nesprávného použití stolní okružní pily. Může mu být zabráněno prostřednictvím vhodných bezpečnostních opatření, která jsou následně popsána.

• Nikdy nestůjte v přímé rovině s pilovým listem. Vždy se zdržujte na straně směrem k pilovému listu, na které se nachází také dorazová lišta. Při zpětném rázu může dojít k vymrštění obrobku vysokou rychlostí proti osobám stojícím před nebo v rovině s pilovým listem.
• Nikdy nesahejte přes nebo kolem pilového listu za účelem vytažení nebo uchycení obrobku. Může dojít k neúmyslnému kontaktu s pilovým

listem, nebo může vést zpětný ráz k tomu, že budou vaše prsty vtaženy do pilového listu.

• Nikdy nedržte ani netlačte obrobek, který právě řežete, proti rotujícímu pilovému listu. Tlačením obrobku, který právě řežete, proti pilovému listu má za následek zaseknutí a zpětný ráz.
• Výrovnejte dorazovou lištu rovnoběžně k pilovému listu. Nevyrovnaná dorazová lišta tlačí obrobek proti pilovému listu a způsobí zpětný ráz.
• Bud'te zvlášte opatrní při rezání v nepřehledných částech složených obrobku. Ponořený pilový list může v predmětech zapřičinit zpětný ráz.
• Velké desky podepřete, kvůli snížení rizika zpětného nárazu při zaseknutí pilového listu. Velké desky se mohou pod vlastní hmotností prohýbat. Desky musí být podepřeny všude tam, kde přesahují horní plochu stolu.
• Bud'te zvlášte opatrní při řezání obrobků, které jsou přetočené, zauzlované, deformované nebo které nemají rovnou hranu, po které by bylo možné obrobek posouvat pomocí pokosového dorazu nebo dorazové lišty. Deformovaný, zauzlovaný nebo přetočený obrobek je nestabilní a způsobí nesprávné vyrovnání řezného otvoru a pilového listu, zaseknutí a zpětný ráz.
• Nikdy neřežte více na sobě položených nebo za sebou vyrovnaných obrobků. Pilový list by mohl zachytit jeden nebo více dílů a způsobit zpětný ráz.
• Pokud chcete opět spustit pilu, jejíž pilový list je umístěn v obrobku, umístěte pilový list do středu řezného otvoru tak, aby nedošlo k zaseknutí zubů pily v obrobku. Pokud se pilový list zasekne, může dojít ke zvednutí obrobku a ke zpětnému rázu při opětovném spuštění pily.
• Udržujte pilové kotouče v čistotě, ostrém stavu a s dostatečným zahnutím zubů. Nikdy nepoužívejte deformované pilové listy nebo pilové listy s trhlinami nebo ulomenými zuby. Ostré a dobře zahnuté ozubení pilových listů snižuje zasekávání, blokování a zpětný ráz.

3.4 Bezpečnostní pokyny pro obsluhu stolních okružních pil

- Vypněte stolní okružní pilu a odpojte ji od elektrické sítě, než budete chtít odstranit stolní nástavec, vyměnit pilový list, provést nastavení klínového rozrážeče nebo ochranného krytu

pilového listu a pokud má zůstat stroj bez dozoru. Preventivní opatření slouží k zabránění nehod.

• Nikdy nenechávejte stolní okružní pilu běžet bez dozoru. Vypněte elektrický přístroj a neopouštějte ho, dokud se zcela nezastavil. Pila, která je v provozu bez dozoru, představuje nekontrolované nebezpečí.
• Děti a mladiství nesmí stroj obsluhovat. Z toho jsou vyjmuti mladiství, pracující za dohledu odborníků, za účelem jejich vzdělávání.
• Dbejte na to, aby se v pracovním prostoru nezdržovaly žádné další osoby, zejména děti.
• Umístěte stolní okružní pilu do místa, které je rovné a dobře osvětlené a kde může bezpečně stát a kde je zajištěna stabilita. Místo instalace musí poskytovat dostatek prostoru pro dobrou manipulaci s vašimi obrobky. Nepořádek, neosvětlené části pracoviště a nerovné, kluzké podlahy mohou zapřičinit nehody.
• Zohledněte vlivy okolí. Nevystavujte stroj dešti a zabraňte práci ve vlhkém nebo mokrém prostředí a rovněž v blízkosti hořlavých kapalin nebo plynů.
• Pravidelně odstraňujte piliny a řezný prach pod stole mily, z odsávání prachu a/nebo vodítek pohyblivých částí. Nahromaděný řezný prach je hořlavý a může se sám vznítit.
• Zajistěte stolní okružní pilu. Nesprávně zajištěná stolní okružní pila se může pohybovat nebo překlopit.
• Odstraňte stavěcí nástroje, zbytky dřeva atd. ze stolní okružní pily, než ji zapnete. Nepozornosti nebo případné zaseknutí mohou být nebezpečná.
• Vždy používejte pilové kotouče správné velikosti a se správným úchytným otvorem (např. kosočtvercovými nebo kulatý). Pilové kotouče, které nepasují k montážním dílům pily, nemají pravidelnou rotaci a způsobují ztrátu kontroly.
• Nikdy nepoužívejte poškozený nebo nesprávný montážní materiál na pilový list, jako např. příruby, podložky, šrouby nebo matice. Tento montážní materiál pilového listu byl speciálně vyvinut pro Vaši pilu, pro bezpečný provoz a optimální výkon.
• Na stolní okružní pilu nikdy nevstupujte a nepoužívejte ji jako sedátko. Mohlo by dojít k

závažným poraněním v případě převrácení elektrického přístroje nebo pokud byste se omylem dotkl/a pilového listu.

• Ujistěte se, že je pilový list přimontován ve správném směru otáčení. Nepoužívejte brusné kotouče ani drátové kartáče s stolní okružní pilou. Neodborná montáz pilového listu nebo používání nedoporučeného příslušenství může způsobit závažná poranění.
• Nepoužívejte pilové kotouče z vysoce legované rychlořezné oceli (pilové kotouče HSS).
• Neměňte na stroji nic, co by mohlo ovlivnit jeho bezpečnost.
• Ve volném prostoru používejte pouze gumou izolované prodlužovací kabely (např. HO7 RN-F) s průřezem minimálně 1,5 mm² a dbejte na to, aby kabely nebyly taženy přes ostré hrany.
• Elektrický kabel ved'te neustále směrem od stroje a položte jej tak, aby na místě obsluhy nevzniklo riziko klopýtnutí.
• Řezání dřevěných kulatin není se sériovými dorazy a pomocným přiváděním dovoleno.
• Zkontrolujte, zda na obráběném kusu nejsou cizí předměty. Neřežte do kovových dílů, např. hřebíku, protože tím mohou být poškozeny citlivé břity z tvrdokovu.
• Začněte s řezáním obrobku teprve tehdy, pokud pilový kotouč dosáhl plného počtu otáček.
• Dřevěný prach vznikající při řezání ovlivňuje nutný výhled a částečně škodí zdraví. Stroj musí být proto, pokud se nepracuje ve volném prostoru nebo dostatečně větraných místnostech, napojen na odsávání pilin, např. mobilní odlučovač malých prachových částic. Přitom musí být používána dodávaná odsávací hadice 5 (obr. 4 - strana 3) jako spojení horního ochranného krytu s odsávací přípojkou 4. Rychlost vzduchu musí činit minimálně 20 m/s.

3.5 Pokyny pro použití osobních ochranných pomůcek

• Noste neustále úzce přiléhající pracovní oděv a odložte všechny prsteny, náramky a hodinky.
• Hladina zatížení hlukem na ucho překračuje 85 dB (A). Při práci proto noste ochranu sluchu.
• Abyste zabránili zraněním očí, měli byste při práci se strojem používat ochranu očí (ochranné brýle) nebo obličejový štít.

3.6 Pokyny pro servis a opravy

• Před začátkem všech servisních a opravárenských prací je nutno vytáhnout přívodní kabel ze zásuvky.
• Práce na elektrických částech stroje smí být prováděny pouze odborným elektrikářem.
• Poškozený kabel nebo zástrčka musí být ihned vyměněny. Výměnu smí provádět pouze Mafell nebo zákaznická dílna pověřená firmou MAFELL, aby se zabránilo ohrožení bezpečnosti.
• Při silně ořezané štěrbině stolu musí být deska stolu vyměněna v zákaznickém servisu MAFELL za novou.
• Mohou být používány pouze originální náhradní díly a příslušenství MAFELL. Jinak nevzniká nárok na záruku a žádné ručení výrobce.

4 Výbava / nastavení

4.1 Instalace / transport

Stroj je dodáván v přepravním kartonu. Zkontrolujte, zda nebyl stroj při přepravě poškozen. Poškození obalu může ukazovat na neodborný transport. Škody vzniklé při transportu reklamujte ihned u svého prodejce.

Následující části jsou příbaleny volně a musí být před uvedením do provozu namontovány, případně přidány ke stroji:

• horní ochranný kryt
• odsávací hadice
• rozdvojka (spojení spodní a horní přípojky odsávání)
• univerzální doraz
• posuvný podstavec
• Svěrný kus

Smontujte, jak je uvedeno následovně:

- Horní ochranný kryt

Uvolněte křídlový šroub 2 (obr. 12 - strana 4) až nadoraz. Stiskněte tento křídlový šroub a nastrčte ochranný kryt 1 vodorovně na klínový rozrážeč 3. Dbejte na to, aby vodicí část křídlového šroubu zapadla do otvoru rozrážecího klínu, když křídlový šroub uvolníte. Znovu utáhněte okřídlený šroub 2.
Pro krátkodobé uchování na horním ochranném krytu je určena svorka 36 (obr. 4 - Strana 3) a doraz 37 na zadní straně stroje, kam lze zaháknout ochranný kryt.

- Odsávací hadice a rozdvojka

Nastrčte nejdříve rozdvojku 4 (zobr. 4 - strana 3) na odsávací hrdlo na dolní straně ochranného krytu. Odsávací hrdlo na horní straně ochranného krytu spojte s odsávací hadicí 5. Tu nastrčte na odpovídající hrdlo na rozdvojce.

- univerzální doraz

Montáž univerzálního dorazu je popsána v oddílu 5.6.

- Posuvný podstavec / posuvné madlo

V dodávce obsažený posuvný podstavec 60 (obr. 6 - strana 3) můžete uchovávat v příslušném držáku vpravo na přední straně stroje.
K uschování posuvného madla (zvláštní výbava) jsou určeny otvory vpravo vpředu nebo vlevo vzadu na podélných stranách stroje, do kterých může být posuvné madlo zavěšeno. Na posuvné madlo můžete upevnit podle potřeby požadovaný posuvný dřevěný blok. K tomu nasadťte madlo na posuvný dřevěný blok a zatlačte obě špice do dřeva. Poté zatlačte křídlový šroub a zašroubujte jej.

- Svěrný kus kpl.

Svěrný kus (univerzálního dorazu) můžete upevnit k podložce na k tomu určený držák 35 (obr. 6 - strana 3).

4.2 Připojení k síti

Dbejte před uvedením do provozu na to, že síťové napětí odpovídá provoznímu napětí, které je uvedeno na výkonovém štítku stroje.

4.3 Horní ochranný kryt

Horní ochranný kryt byl vytvořen podle zákonných požadavků. Pomocí ochranného krytu a bočního obložení má být vyloučen nezáměrný kontakt uživatele s ozubeným věncem pilového listu. Boční obložení přitom vždy přiléhají k desce stolu nebo obrobku a sami se přizpůsobují tloušťce obrobku. U komplikovaných úhlů a/nebo v případě nevýhodné tloušťky obrobku však není samostatné otevření po fyzikální stránce možné. Obrobek nebo dorazový systém pak tlačí boční obložení směrem k pilovému listu. Aby se tomu zabránilo, dodržujte tyto pokyny:

• Vždy přizpůsobte hloubku řezu tloušťce obrobku, viz oddíl 5.4.
• V případě potřeby zajistěte dostatečný odstup mezi dorazem a pilovým listem, abyste zabránili volnému sklouznutí bočního obložení.
• U částí s ostrými úhly zvolte směr práce tak, aby boční obložení přiléhalo k hraně obrobku, pokud možno, pod pravým úhlem.
• Pravidelně provádějte čištění horního ochranného krytu pomocí čistého hadru. U ochranného krytu nepoužívejte čisticí ani mazací prostředky.

4.4 Odsávání pilin

Při všech pracích, při kterých vzniká podstatné množství prachu, napojte stroj na vhodné externí odsávání prachu. Rychlost vzduchu musí činit minimálně 20 m/s.

Vnitřní průměr odsávací přípojky činí 58 mm.

Pokud používáte stroj ve venkovních nebo dostatečně větraných prostorách, můžete na krátkou dobu použít také prachový vak, který je k dostání jako speciální příslušenství. Přitom musíte dbát nato, abyste jej vyprázdnili nejpozději při naplnění na 75 % (u dubového a bukového dřeva dbejte na bezprašnou likvidaci!).

4.5 Výběr pilových kotoučů

Abyste dosáhli dobré kvality řezu, používejte ostrý nástroj a podle materiálu a procesu si zvolte nástroj z následujícího seznamu:

Řezání masivního dřeva příčně a podélně ke směru vlákna v případě nepotažených dřevotřískových desek, překližky a podobných:

- TK-kotouč pro okružní pilu ∅ 190 x 2,0 x 30 mm, 36 střídavých zubů

Řezání potahovaných desek:

- TK-kotouč pro okružní pilu ∅ 190 x 2,0 x 30 mm, 30 dutých zubů

Řezání měkkého dřeva příčně ke směru vláken:

- Pilový kotouč CV ø 190 x 2,0 x 30 mm , 56 zubů

4.6 Výměna pilových listů

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

• Nastavte pilový kotouč na maximální hloubku řezu (viz odstavec 5.4).
• Otočte křídlový šroub 2 (obr. 12 - strana 4) na horním ochranném krytu až k dorazu vlevo. Zatlačte křídlový šroub a odtáhněte ochranný kryt nahoru.
• Sáhněte předním otvorem v rukojeti 10 (obr. 10 – strana 4) a přemístěte pružinovou aretaci 20 tažením směrem dopředu. Nadzvedněte solní vložku 17, vytáhněte ji směrem vpřed a vyjměte ji.
• Otevřete kryt 28 (obr. 9 - strana 4) tak, že ho nakloníte nahoru resp. dozadu
• Stiskněte aretační tlačitko 21 (zobr. 9 – strana 4) a otočte pilový kotouč 25, dokud nedojde k aretaci tlačitka. Odejměte šestihranný klíč 22 z jeho držáku 26 na dolním ochranném krytu pily a uvolněte imbusový šroub 23 otáčením ve směru hodinových ručiček.
• Sejměte přední přírubu pilového kotouče 24 a vytáhněte pilový kotouč 25 směrem nahoru.
• Nasad'te nový pilový kotouč.

• Zastrčte přírubu 24 na dvojhran a utáhněte imbusový šroub 23 otáčením proti směru hodinových ručiček pevně pomocí inbusového klíče. Uvolněte aretační tlačitko.

• Zkontrolujte, zda pilový list při otáčení rukou běží volně.

• Případně správně nastavte rozrážecí klín, pokud je to nutné (viz oddíl 4.6).
• Šestihranný klíč 22 vytáhněte a zasuňte do držáku.
• Zavřete kryt 28 tak, že ho nakloníte dopředu a zaaretujete.
• Zasuňte stolní vložku pod zadní hranu stolu a zatlačte ji v přední části směrem dolů, až dojde k aretaci o pružinu.
• Zastrčte horní ochranný kryt 1 (zobr. 12 - strana 4) se stisknutým křídlovým šroubem vodorovně na rozrážecí klín a dbejte přitom na to, aby vodicí díl křídlového šroubu pevně zapadl do otvoru na rozrážecím klínu, když křídlový šroub uvolníte. Znovu utáhněte okřídlený šroub 2.

4.7 Rozrážecí klín

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

Rozrážecí klín zabrání, aby se při podélném řezu za pilovým listem zavřela dráha řezu, a aby tak vznikl zpětný ráz obrobku.

Tato funkce je ovšem zajištěna pouze tehdy, pokud je rozrážecí klín správně nastaven, tzn. aby jeho vzdálenost k věnci zubů pilového listu v rámci celkové hloubky řezu činila max. 5 mm (viz zobr. 11) a jeho tloušťka ležela mezi šířkou spáry řezu a tloušťkou kmenového listu používaného pilového listu.

Dodávaný rozrážecí klín se hodí k pilovým listům opatřeným tvrdokovem, které jsou uvedeny v oddílu 4.4.

Pokud je požadováno nastavení rozrážecího klínu, postupujte následovně:

• Nastavte pilový kotouč na maximální hloubku řezu (viz odstavec 5.4).
  • Odejměte horní ochranný kryt (viz oddíl 4.5).

• Sáhněte předním otvorem v rukojeti 10 (obr. 10 – strana 4) a přemístěte pružinovou aretaci 20 tažením směrem dopředu. Nadzvedněte solní vložku 17, vytáhněte ji směrem vpřed a vyjměte ji.

• Tlačte rozrážecí klín včetně držáku směrem dolů do aretační polohy pro zakryté řezání.

• Uvolněte oba imbusové šrouby 27 (zobr. 11 - strana 4) a nastavte rozrážecí klín 3 odpovídajícím způsobem podle zobr. 11, včetně vzdálenosti vůči ozubenému věnci a v dané výšce.
• Pevně dotáhněte imbusové šrouby 27.
• Opět nasadte stolní vložku a připevněte horní ochranný kryt (viz oddíl 4.5).

Rozrážecí klín může zapadnout do dvou poloh bez pomoci nástroje:

• horní poloha s ochranným krytem - pro normální řezy
• dolní poloha bez ochranného krytu - pro přesazené řezy

Aby bylo dosaženo dané polohy, vytáhněte jednoduše rozrážecí klín nahoru a vpřed nebo stiskněte dolů a dozadu.

4.8 Použití jako okružní pila se spodním tahem

Hlavní výhodou při použití stroje coby okružní pily se spodním tahem je bezproblémové a přesné oddělování pevných obrobků až do max. délky řezu 215 mm, např. panely. Uložte obrobek na kolejnice 6 (zobr. 1 - strana 3) univerzálního dorazu 7. Zatlačte ruční kolo 8 směrem dolů a zatáhněte řezný agregát s ručním kolem směrem dopředu. Po ukončení procesu řezání najede pilový agregát opět do výchozí pozice zpět a je tam samostatně zaaretován.

4.9 Použití jako stolová okružní pila

Podélné řezání větších obrobků nastává ve funkci stolní okružní pily. Pro tento účel uveďte stůl pilového agregátu do polohy, která je pro toto určena. Za tímto účelem zatlačte ruční kolo 8 (zobr. 3 - strana 3) směrem dolů a zatáhněte řezný agregát směrem dopředu tak daleko, až bude patrný kruhový otvor na táhle 43. Zajistěte řezný agregát v této pozici bočním vytáhnutím šoupátka 42.

Přitom použijte univerzální doraz 7 (zobr. 2 – strana 3) jako souběžný doraz. Přitom můžete použít lištu dorazu 6 v závislosti na rozměrech obrobku, bud’ její vysokou plochu pro vedení obrobku nebo při rotaci o 90nízkou vodicí plochu 6 (zobr. 5 – strana 3).

K funkci okružní pily se spodním tahem se vrátíte, pokud zatáhnete za šoupátko 42 šikmo dolů.

5 Provoz

5.1 Uvedení do provozu

S tímto provozním návodem musí být seznámeny všechny osoby pověřené obsluhou stroje, přičemž je nutno pozornit zejména na kapitolu „Bezpečnostní pokyny“.

5.2 Zapnutí a vypnutí

• Zapnutí: Stiskněte zelené spínací tlačitko 46 (zobr. 3 – strana 3).
• Vypnutí: Stiskněte červené spínací tlačítko 45. Hřídel pily se přitom automaticky zabrzdí, za současného zkrácení doběhové doby na méně než 10 s.

5.3 Ochrana proti přetížení

Aktivace motorové ochrany je vždy znakem přetížení motoru, jehož příčina musí být zjištěna a odstraněna.

Při přetížení motoru je počet otáček automaticky snižován, případně při výpadku proudu se samostatně stroj vypne. Po znovuobnovení přívodu proudu můžete stroj opět zapnout.

5.4 Nastavení hloubky řezu

Hloubku řezu můžete nastavit pomocí otáčení ručního kolečka 8 (zobr. 6 - strana 3) od 2 do 62 mm. Otáčením ve směru hodinových ručiček zvětšujete hloubku řezu a opačným otáčením ji zmenšujete.

Pro dosažení dobré kvality řezu by měla nastavená hloubka řezu pilového kotouče ležet o cca 5 mm nad tloušťkou materiálu, který je opracováván.

Podle umístění rozrážecího klínu v obou klidových polohách může pomoci měřídlo 33 (zobr. 11 - strana 4) pro nastavení určité hloubky řezu, které je umístěno na rozrážecím klínu vždy kolmo vůči ploše stolu. To platí ovšem pouze pro pilové kotouče s ø 190 mm.

Je-li nutné přesné nastavení hloubky řezu, např. při drážkování nebo falcování, nastavte vždy zespoda, případně srovnejte vůli.

5.5 Nastavení pro šikmé řezy

Nebezpečí

Před začátkem šikmého řezání dbejte u běžícího pilového kotouče nato, aby se v rozsahu výkyvu pilového kotouče nenacházel ani univerzální doraz ani obrobek.

Pro úhly do 45° uvolněte nejdříve aretační páku 29 (zobr. 6 - strana 3) pomocí otáčení proti směru hodinových ručiček. Pohybujte agregátem pily pomocí otáčení madla 30. Na stupnici úhlu 31 se ukazateli zobrazí řezný úhel. Znovu zatáhněte aretační páku 29. Zatlačením šoupátka 32 směrem nahoru je navíc možné provést naklonění řezného agregátu o 2° přes obě koncové polohy 0° a 45°. Vrácením šoupátka 32 se obnoví základní poloha.

5.6 Univerzální doraz

Kompletní univerzální doraz se skládá z tyčového držáku 13 (obr. 2 - strana 3) a vodicí lišty 16, kterou lze v držáku přestavět. Můžete ho podle potřeby upnout v každé poloze k vodítkům na všech stranách desky stolu a utáhnout následujícím způsobem:

• K uvolnění otočte upínací páčku 11 do svislé spodní polohy 11.1 (obr. 13 - strana 4).
• Následně přiložte držák tyče, který je šikmo nahoře (obr. 14), k vidlicovému profilu tak, aby byla upínací čelist 47 zatlačena směrem dozadu a zahákla se do profilu.
• Držák tyče lze v uvolněné poloze 11.1 upínací páčky na profilu libovolně posouvat.
• Pro sevření držáku tyče otočte upínací páčku 11 doleva do polohy 11.2 (obr. 13).

Otočením upínací páčky doprava do pol. 11.3 (obr. 13) lze držák tyče v libovolné pozici sejmout z profilu.

Pravidelně čistěte vidlicový profil stroje a držáku tyče, stejně jako svírací plochy upínací čelisti 47 (obr. 14) vhodným hadrem. Tím se zajišťuje požadovaná síla sevření.

Univerzální doraz může být použit jak jako paralelní doraz ve funkci stolní okružní pily, tak také jako příčný a pokosový doraz při použití okružní pily se spodním tahem.

Poloha kolejnic dorazu 6 (poloha obrobku) vůči pokosovému dorazu, případně vůči stupnici, je

předběžně nastavena již v závodu. Je-li nutné přesto dodatečné justování, provádí se následovně:

• Upevněte univerzální doraz ve vodítku na pravé nebo levé podélné straně stolu.
• Uvedte dorazové kolejnice pomocí uvolnění horního křídlového šroubu 12 (obr. 2 - strana 3) do 0°polohy a zatáhněte křídlový šroub.
• Uvolněte oba shora přístupné cylindrické šrouby pomocí šroubováku.
• Povolte boční upínací páčku 12.1 (obr. 13 - strana 4) na držáku tyče 13 (obr. 2).
• Následně posuňte dorazovou lištu až téměř před pilový kotouč.
• Zkontrolujte, zda je správně nastavená dorazová lišta. Přitom je nutné dbát na odstup mezi souběžným dorazem a pilovým kotoučem. Na zadním stoupajícím zubu musí být odstup poněkud větší než u předního klesajícího zubu.
• Sevřete dorazovou lištu pomocí boční zavírací páčky 12.2 (obr. 13).
• Opět pevně utáhněte cylindrické šrouby.
  • Proved'te zkušební řez!

Pokud řez není v pořádku, začněte znovu nastavením. Po dokalibrování doraz zůstává ukazatel úhlu na daném místě stupnice!

5.7 Použití jako paralelní doraz

Univerzální doraz můžete upevnit v různých pozicích a použít jako paralelní doraz (viz obr. 2 - strana 3). Pro nastavení viz 5.6 Upevnění na pravé nebo levé podélné straně stolu. Přitom je nutné dbát na odstup mezi souběžným dorazem a pilovým kotoučem. Na zadním stoupajícím zubu musí být odstup poněkud větší než u předního klesajícího zubu.

• Uvolněte křídlové šrouby 12 a na stupnici úhlu nastavte 0°. Znovu utáhněte okřídlený šroub 12.
• Upevněte doraz do vedení tak, aby kolejnice dorazu sahala od přední hrany stolu až nad střed pilového listu. (Stroj ve funkci stolní okružní pily)
• Nastavte požadovaný rozměr mezi pilovým listem a dorazovou lištou po uvolnění boční zavírací páčky 12.1 (obr. 13 - strana 4) na držáku tyče 13 (obr. 2 - strana 3) posouváním vodicí tyče 16. Šířka může být vyčtena na stupnici měřidla

15 na hraně kolejnice dorazu, která je opačná vůči pilovému kotouči.

• Znovu sevřete boční zavírací páčku 12.2 (obr. 13 - strana 4) a upínací páčku 11.2.
• Upevněte dorazovou lištu navíc k přední hraně stolu pomocí svěrného kusu 9 (obr. 3 - strana 3).
• Přitom zaved'te čtyřhrannou matici na svěrném kusu do drážky dorazové lišty.
• Otáčením uvolněte křídlatou matici na svěrném kusu, až se klín zasune za vidlicový profil desky stolu.
• Utáhněte křídlovou matku.

Kolejnice dorazu 6 může být přestavena v dorazu v podélném směru. Vznikne-li např. při podélném řezání masivního dřeva riziko, že se obrobek sevře mezi doraz a pilový kotouč, posune se kolejnice dorazu tak, aby její zadní konec sahal přibližně až do středu pilového kotouče. K tomu uvolněte upínací páku umístěnou na horní straně dorazu 14 (zobr. 2 - strana 3) a posuňte kolejnici dorazu. Po ukončení nastavování opět utáhněte upínací páku.

Dorazovou lištu 6 lze nasadit v otočené poloze o 90°, viz zobr. 5 - strana 3. To ulehčuje řezání úzkých obrobků, zejména při šikmo nastaveném pilovém kotouči, protože pak stávající nižší vodicí plocha umožňuje bližší nastavení paralelního dorazu na pilový kotouč. K tomu uvolněte upínací páku 14 na dorazu. Vytáhněte kolejnici dorazu 6 zcela ven z držáku. Nasadťe kolejnici dorazu otočenou o 90° tak, aby ukazovala úzkou hranou k pilovému kotouči. Poté opět pevně utáhněte upínací páku. Také v tomto nastavení kolejnice dorazu může být šířka řezu vyčtena na stupnici měřidla 15 na hraně, která je opačná vůči pilovému kotouči.

5.8 Použití jako příčný a pokosový doraz

Nebezpečí

Nastavení na univerzálním dorazu provádějte pouze tehdy, je-li pilový list v klidu.

Pro příčné řezání a pokosové řezy s funkcí řezání tahem se univerzální doraz upevňuje účelově na přední levou stranu stolu, viz obr. 7 - strana 3. V této pozici je u pravoúhlého řezání zobrazena na úhlové stupnici 18 značka pro 0°.

Pro provádění úhlových řezů uvolněte křídlový šroub 19 (obr. 7 - strana 3), který je k dispozici na horní straně. Nakloňte dorazovou lištu 6 podle stupnice 18 do požadované polohy. Přitom je k dispozici aretační poloha. Následně opět pevně zatáhněte křídlový šroub.

Zarážku lze odstranit pomocí šoupátka 44 pod stupnicí úhlů. Mírně povolte okřídlený šroub. Pak stlačte část spínače, která jednostranně přečnívá.

Pro dosažení lepší kvality řezu by měly kolejnice dorazu vždy pokud možno těsně sahat k rovině řezu. Je proto na svých koncích vyříznuta, aby horní ochranný kryt mohl být s dostatečnou přesností přistaven blíže také při řezání tenkých obrobku. Pro změnu nastavení dorazové lišty uvolněte upínací páčku 14.

Posunutím vodicí tyče 16 v držáku tyče 13 lze doraz nastavit tak, že dojde v závislosti na rozměrech obrobku k optimálnímu nastavení šířky řezu.

6 Servis a opravy

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

Stroje MAFELL jsou koncipovány jako bezúdržbové.

Použitá ložiska jsou namazána pro dobu své životnosti. Po delší době provozu doporučujeme předat stroj autorizovanému zákaznickému servisu MAFELL na prohlídku.

Pro všechna mazná místa používejte pouze náš speciální tuk, obj. číslo 049040 (balení 1 kg).

6.1 Zkouška bezpečnostních zařízení

Bezpečnost stroje je závislá v první řadě na funkční schopnosti bezpečnostních zařízení. Je proto důležité, aby tato zařízení byla pravidelně prověřována, zda jsou v řádném stavu. K tomu se počítá zejména rozrážecí klín, horní ochranný kryt a dolní ochranný kryt.

Kromě toho je třeba každé 2 týdny prověřit:

• samočinný chod agregátu pily ve výchozí poloze při použití jako tahová pila (viz oddíl 4.7)
• automatická aretace agregátu pily ve výchozí poloze po zpětném dojetí
• Bezporuchový pohyb křídel ochranného krytu mezi max. výškou řezu až po desku stolu.
• síťový kabel, zda není poškozen

6.2 Péče o stroj

Z kluzných a pojezdových částí je nutno příležitostně pomocí vhodného vysavače prachu odstranit piliny a prach. Kluzný pohyb dílů ulehčí příležitostný postřik obvykle prodávaným kluzným prostředkem (např. Caramba).

Aby bylo zabráněno přílišnému zahřívání motoru, je nutno příležitostně prověřit, že se na jeho povrchu neusadil žádný prach.

6.3 Uskladnění

Není-li stroj delší dobu používán, je nutno ho pečlivě vyčistit. Neošetřené kovy postříkejte antikorozním prostředkem.

7 Odstranění závad

Nebezpečí

Zjištění příčin existujících poruch a jejich odstranění se provádějí za neustálé vysoké pozornosti a obezřetnosti. Předtím vytáhněte zástrčku!

Následně jsou uvedeny nejčastější poruchy a jejich příčiny. V případě dalších poruch se obraťte na vašeho obchodníka nebo přímo na zákaznický servis společnosti MAFELL.

Závada	Příčina	Odstranění
Stroj nelze zapnout	Není k dispozici síťové napětí	Prověřte přípojku síťového napětí
	Vadný síťový jistič	Vyměňte jistič
	Opotřebované uhlíkové kontakty	Dopravte stroj do zákaznického servisu MAFELL
Stroj během chodu naprázdno sám vypíná	Výpadek sitě	Zkontrolujte síťové předřazené jističeStroj se kvůli zabudovanému jištění proti podpětí nespustí automaticky a je nezbytné jej po obnovení napájení znovu zapnout
Stroj se zastavuje během řezu	Výpadek sitě	Zkontrolujte síťové předřazené jističe
	Přetížení stroje	Zmenšete rychlost posuvu
Obrobek během posuvu svírá	Tupý pilový kotoučDorazová lišta univerzálního dorazu není nastavena souběžně s pilovým kotoučem	Uchopte obrobek a ihned vypněte motor. Následně vyměňte pilový kotouč.Znovu nastavte kolejnici dorazu, viz oddíl 5.6
Spálené skvrny na místech řezu	Pilový list není vhodný pro daný pracovní úkon nebo je tupý	Vyměňte pilový list
Ucpaný výhoz pilin	Provoz bez odsávání	Odstraňte piliny pokud je stroj vypnut (viz zobr. 8 - strana 3).Ochranné šoupátko 52 musí být otevřeno. Za tímto účelem uvolněte šroub 51 pomocí šestihranného klíče 22. Stáhněte aretační kapsu 50 na ochranném krytu směrem dolů a ochranné šoupátko vytáhněte směrem vpřed. Tímto způsobem lze snadno odstranit piliny v kanálu pro piliny směrem dolů.Následně opět zavřete ochranné šoupátko a zaaretujtePOZOR! Opět utáhněte šroub 51.
	Odsávání je příliš slabé.Části dřeva ve výhozu pilin	Musí být použit odsávací přístroj, který zaručuje na připojení odsávacího hrdla rychlost vzduchu minimálně 20 m/s.Odstraňte piliny pokud je stroj vypnut (viz zobr. 8 - strana 3).Ochranné šoupátko 52 musí být otevřeno. Za tímto účelem uvolněte šroub 51 pomocí šestihranného klíče 22. Stáhněte aretační kapsu 50 na ochranném krytu směrem dolů a ochranné šoupátko vytáhněte směrem vpřed. Tímto způsobem lze snadno odstranit piliny v kanálu pro piliny směrem dolů.Následně opět zavřete ochranné šoupátko a zaaretujte.POZOR! Opět utáhněte šroub 51.
Výškové přestavení běží těžce.	Vůle vřetene, poháněcí plech, vodicí tyče znečištěny	Konstrukční části vyčistěte a namažte tukem nebo olejem.
Tažné zařízení běží ztěžka	Tažná tyč, plocha pro pohyb kuličkového ložiska a vodicí trubka vykazují znečistění	Vyčistěte konstrukční prvky

8 Zvláštní příslušenství

• Nepohyblivé zařízení (podstavec) Obj. číslo 203153
• Dodatečný stůl Obj. číslo 208437
• Přídržná lišta 650 mm Obj. číslo 201309
• Přídržná lišta 840 mm Obj. číslo 201310
• Univerzální doraz, kpl. Obj. č. 207914
• Držák tyče Erika 60 Obj. č. 207548
• Dorazová lišta, kpl. Obj. číslo 201331
• Posuvné saně Obj. číslo 201320
• Pilový kotouč - HW ø 190 x 2,0 x 30 mm, 36 zubů / stříd. ozubení Obj. číslo 092550
• Pilový kotouč - HW ø 180 x 2,0 x 30 mm, 30 zubů / stříd. ozubení Obj. číslo 092511
• Pilový kotouč HW na laminát ø 180 x 2,0 x 30 mm , 56 zubů / speciální Obj. číslo 092527
• Prachový vak Obj. číslo 039829

9 Výkres rozložených částí a seznam náhradních dílů

Příslušné informace ohledně seznamů náhradních dílů najdete na naší internetové stránce: www.mafell.com

Kazalo vsebine

2.1 Údaje o výrobcovi

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefón +49 (0)7423/812-0, Fax [phone], Email [e-mail]

2.2 Označenie stroja

Trieda ochrany II

Na zníženie rizika zranenia si prečítajte návod na používanie.

2.4.1 Údaje o emisiách hluku

Podlahová t'ahacia píla kompletná Erika 60 s:

3 Bezpečnostné pokyny

Nebezpečenstvo

3.2 Bezpečnostné pokyny pre pílenie

- NEBEZPEČENSTVO: Nesiahajte svojimi prstami a rukami do blízkosti pílového listu alebo oblasti píly. Chvíl'ka nepozornosti alebo pošmyknutie

• horný ochranný kryt
• Saciu hadicu
• Univerzálna zarážka
• Posuvná tyč
• Upevňovací diel

Najprv zastrčte odbočku 4 (obr. 4 - strana 3) do sacieho nátrubku na dolnom ochrannom kryte. Pripojte sací nátrubok na hornom ochrannom kryte k sacej hadici 5. Nasadte ich na príslušný nátrubok na odbočke.

• Upevňovací kus kompl.

Pred spustením do prevádzky sa musíte ubezpečit', že sieťové napätie zodpovedá prevádzkovému napätiu uvedenému na výrobnom štítku stroja.

4.5 Vol'ba pílového listu

Rezanie mäkkého dreva šikmo k smeru vlákna:

4.6 Výmena pílového listu

Nebezpečenstvo

Pre uhol do 45° musíte najskôr uvol'nit' upevňovaciu páku 29 (obr. 6 - strana 3) otáčaním v protismere hodinových ručičiek. Otočte agregát píly otáčaním rukoväte 30. Uhol rezu sa zobrazuje na uhlovej stupnici 31 na ukazovateli. Utiahnite opät' upevňovaciu páku 29.

6.1 Kontrola bezpečnostných zariadení

• Stacionárne zariadenie (dolný stojan) Objednávka č. 203153
• Prídavný stôl Objednávka č. 208437
• Upevňovacia kol'aj 650 mm Objednávka č. 201309
• Upevňovacia kol'aj 840 mm Objednávka č. 201310
• Univerzálna zarážka, kompl. Objednávka č. 207914
• Držiak na tyče Erika 60 Objednávka č. 207548
• Dorazové pravítko, kompl. Objednávka č. 201331
• Posuvné sane Objednávka č. 201320
• Pílový list HW ∅ 190 x 2,0 x 30 mm, 36 zubov / NÁ Objednávka č. 092550
• Pílový list HW ∅ 180 x 2,0 x 30 mm, 30 zubov / NÁ Objednávka č. 092511
• Pílový list HW na laminát ∅ 180 x 2,0 x 30 mm, 56 zubov / špeciálny Objednávka č. 092527
• Vrece na prach Objednávka č. 039829
