ESE 4216 - Sekačka na trávu Gardol - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma ESE 4216 Gardol ve formátu PDF.
| Značka | Gardol |
| Model | ESE 4216 |
| Typ výrobku | Elektrická kabelová sekačka na trávu |
| Šířka sečení | 42 cm (odhad) |
| Rozsah výšky sečení | 25 – 73 mm, plynulé centrální nastavení |
| Napájení | 230 V ~ 50 Hz |
| Výkon motoru | Nespecifikováno (odhad 1600 W) |
| Typ sečení | Otočný nůž se sběrným košem |
| Kapacita sběrného koše | Nespecifikováno (odhad 40 l) |
| Hmotnost | Nespecifikováno (odhad 12 kg) |
| Délka kabelu | Max. 50 m (průřez 3x1,5 mm²) |
| Bezpečnost | Dvoubodový spínač, ochrana proti opětovnému spuštění, nouzové zastavení |
| Hlavní funkce | Sečení, mulčování možné pomocí klapky, sběr do koše |
| Údržba a čištění | Ruční čištění kartáčem nebo hadříkem; nepoužívat vodu ani rozpouštědla |
| Náhradní díly a opravitelnost | Originální díly jsou k dispozici; nůž vyměnitelný odborníkem |
| Záruka | 5 let (za podmínek) |
Často kladené otázky - ESE 4216 Gardol
Dotazy uživatelů ohledně ESE 4216 Gardol
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka na trávu ve formátu PDF zdarma! Najděte svůj návod ESE 4216 - Gardol a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. ESE 4216 značky Gardol.
NÁVOD K OBSLUZE ESE 4216 Gardol
1= Před uvedením do provozu přečíst návod k použiti.
2= Pozor, rotující nože.
3= Třetí osoby nepouštět do oblasti nebezpečí!
4= Před pracemi na fezných nástrojich vytáhnout sitovou zástrčku.
5= Pozor, núž po odstavení motoru dobíhá.
6= Vypnout motor a vytáhnout sitovou zástrčku před seřizovacími nebo čisticími pracemi nebo když uvázlo nebo bylo poškozeno připojné vedeni.
7= Pozor, síťový kabel nedávat do blízkosti řezného
zařízení!
B
1= Pred uporabo preberite navodila za uporabo!

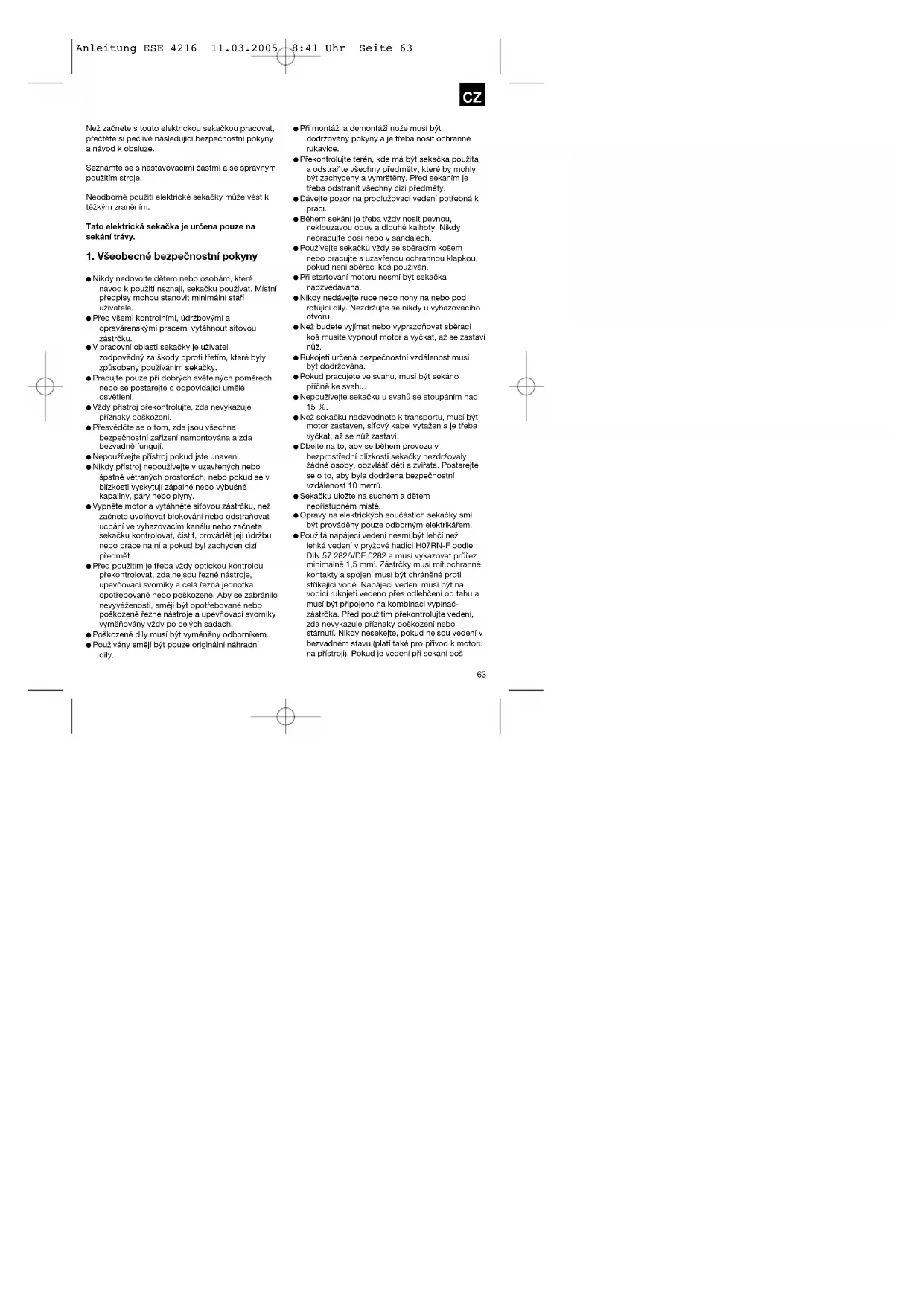

Než začnete s touto elektrickou sekačkou pracovat, přečtěte si pečlivě následující bezpečnostní pokyny a návod k obsluze.
Seznamte se s nastavovacimi částmi a se správným použitim stroje.
Neodbomé použití elektrické sekačky může vést k těžkým zraněním.
Tato elektrická sekačka je určena pouze na sekáni trávy.
1. Všeobecné bezpečnostní pokyny
- Nikdy nedovolte dětem nebo osobám, které návod k použiti neznaji, sekačku použivat. Mistni předpisy mohou stanovit minimální stáři uživatele.
- Před všemi kontrolními, údržbovými a opravárenskými pracemi vytáhnout síľovou zástrčku.
● V pracovni oblasti sekačky je uživatel zodpovědný za škody oproti třetim, které byly způsobeny používáním sekačky.
● Pracujte pouze při dobrých světelných poměrech nebo se postarejte o odpovidajici umělé osvětlení.
- Vždy přístroj překontrolujte, zda nevykazuje příznaky poškození.
- Presvědčte se o tom, zda jsou všechna bezpečnostní zařízení namontována a zda bezvadně funguji.
- Nepouživejte přístroj pokud jste unaveni. - Nikdy přístroj nepouživejte v uzavřených nebo špatně větraných prostorách, nebo pokud se v blizkosti vyskytuji zápalné nebo výbušné kapaliny, páry nebo plyny.
- Vypněte motor a vytáhněte siťovou zástrčku, než začnete uvolňovat blokování nebo odstraňovat ucpání ve vyhazovacim kanálu nebo začnete sekačku kontrolovat, čistit, provádět její údržbu nebo práce na ní a pokud byl zachycen cizí předmět.
- Pred použitim je treba vždy optickou kontrolou překontrolovat, zda nejsou rezné nástroje, upeňňovací svorníky a celá rezná jednotka opotřebované nebo poškozené. Aby se zabránilo nevyváženosti, směji být opotřebované nebo poškozené rezné nástroje a upeňňovací svorníky vyměňovány vždy po celých sadách.
- Poškozené dily musí být vyměněny odbornikem.
- Používány smějí být pouze originální náhradní díly.
- Při montáži a demontáži nože musí být dodržovány pokyny a je třeba nosit ochranné rukavice.
- Překontrolujte terén, kde má být sekačka použita a odstraňte všechny předměty, které by mohly být zachyceny a vymrštěny. Před sekánim je třeba odstranit všechny cizí předměty.
- Dávejte pozor na prodlužovací vedení potřebná k práci.
- Během sekání je třeba vždy nosit pevnou, neklouzavou obuv a dlouhé kalhoty. Nikdy nepracujte bosi nebo v sandálech.
- Použivejte sekačku vždy se sběracim košem nebo pracujte s uzavřenou ochrannou klapkou, pokud není sběrací koš používán.
- Při startování motoru nesmí být sekačka nadzvedávána.
- Nikdy nedávejte ruce nebo nohy na nebo pod rotující díly. Nezdržujte se nikdy u vyhazovacího otvoru.
- Než budete vyjímat nebo vyprazdňovat sběrací koš musíte vypnout motor a vyčkat, až se zastaví nůž.
● Rukojeti určená bezpečnostní vzdálenost musí být dodržována.
- Pokud pracujete ve svahu, musí být sekáno přičně ke svahu.
- Nepouživejte sekačku u svahů se stoupánim nad 15 %.
- Než sekačku nadzvednete k transportu, musí být motor zastaven, siťový kabel vytažen a je třeba vyčkat, až se nůž zastavi.
- Dbejte na to, aby se během provozu v bezprostřední blizkosti sekačky nezdržovaly žádné osoby, obzvlášť děti a zvířata. Postarejte se o to, aby byla dodržena bezpečnostní vzdálenost 10 metrů.
- Sekačku uložte na suchém a dětem nepřístupném místě.
- Opravy na elektrických součástích sekačky smí být prováděny pouze odborným elektrikářem.
- Použitá napájecí vedení nesmi být lehči než lehká vedení v prýžové hadici H07RN-F podle DIN 57 282/VDE 0282 a musí vykazovat průřez minimálně 1,5 mmů. Zastrčky musí mit ochranné kontakty a spojení musi být chráněné proti stříklající vodě. Napájecí vedení musí být na vodici rukojeti vedeno přes odlehčení od tahu a musí být prípojeno na kombinaci vypinač-zástrčka. Před použitím překontrolujte vedení, zda nevykazuje příznaky poškození nebo stámuti. Nikdy neskejte, pokud nejsou vedení v bezvadném stavu (plati také pro přivod k motoru na přístrojl). Pokud je vedení při sekání poš
CZ
kozeno, ihned vytáhnout sitovou zástrčku a teprve poté zkontrolovat poškozeni.
- Pri startováni motoru nesmi být sekačka nakloněna, leda že je třeba pri tomto procesu sekačku nadzvednout. V tomto připadě ji nakloňte pouze tak dalece, jak je to bezpodmínečně nutné a nadzvedněte pouze stranu směrem od uživatele.
- Pokud sekačka začne nezvykle silně vibrovat vytáhněte sítovou zástrčku ze zásuvky (ihned provést kontrolu).
- Postarejte se o to, aby byly matice, čepy a šrouby pevně utaženy a aby byl přístroj v bezpečném pracovním stavu.
- Pokud byl zachycen cizi předmět, vypněte motor a vytáhněte zástrčku ze zásuvky, podívejte se, zda sekačka vykazuje poškození a provedte nutné opravy dříve, než stroj opět uvedele do chodu a začnete pracovat.
- Sekačka nesmí být vystavována dešti. Trávník nesmí být mokrý nebo velmi vlhký.
● Během práce dbejte stále na bezpečný postoj.
● Použlvejte stroj pouze pri malé rychlosti (chůze). - Bud'te obzvlást opatrni, když ve svahu měnite směr jízdy.
- Bud'te obzvlášť opatrní, když sekačku obracíte do opačného směru nebo ji prítahujete směrem k sobě.
- Sekačku zastavte, pokud musí být stroj z důvodu transportu přes jinou plochu než trávu nadzvednut, a když musí být sekačka dopravována z a k ploše určené k sekání.
- Zacházejte se spouštěcím spínačem opatmě podle pokynů výrobce. Dbejte na dostatečnou vzdálenost nohou od řezného nástroje.
- Nezvedejte nebo nenoste sekačku nikdy s běžicim motorem.
- Pred opuštěnim sekačky musi být motor zastaven.
- Nechejte motor ochladit, než stroj odstavíte v uzavřených prostorách.
● Pravidelné kontrolujte sběraci koš zda není opotřebován nebo zda neztratil svoji funkčnost. - Před nastavováním nebo čištěním sekačky nebo před kontrolou, zda je napájecí vedení zamotaně nebo poškozené, přístroj vypnout a vytáhnout síťovou zástrčku.
- Zásuvky spojek na připojovacich prvcích musí být z pryže, měkčeného PVC nebo jiného termoplastického materiálu stejné pevnosti nebo musí být timto materiálem potaženy.
-
Dbejte na to, abyste se vyhnuli drahám, které by mohly zabránit volněmu pohybu prodlužovaciho kabelu.
-
Je třeba se vyhnout častému spouštění během krátké doby, obzvlášť „pohrávání si“ se spinačem.
Z důvodu kolisání napětí způsobeného rozbiháním tohoto přístroje mohou být při nevyhodných podminkách v siti rušena jiná zařízení připojená na stejný proudový okruh. V tomto případě je třeba provést potřebná opatření (např. připojení na jiný proudový okruh, než postíženě zařízení, provozování přístroje na proudovém okruhu s nižší impedancí). - Vždy vytáhněte zástrčku ze zásuvky:
- když stroj opustite.
- když začne stroj nezvykle silně vibrovat (okamžitě překontrolovat).
- Uživatel je odpovědný za nehody nebo škody, které utrpěly třeti osoby osobně nebo jejich majetek.
2. Přehled uspořádání (viz obrázek 1)
- 2bodový bezpečnostní spínač
- Odlehčeni od tahu
- Upevnění rukojeti
- Sběrací koš
- Vyhazovaci klapka
- Centrálni nastaveni výšky
3. Rádné používání
Připojení proudu
Sekačka může být připojena na každou běžnou zásuvku (230 V, střidavý proud).
Přípustná je ovšem pouze zásuvka s ochranným kolikem, k jištění které je třeba jistič vedení pro 16 A a ochranný vypínač proti chybnému proudu s max. 30 mA.
Napájecí vedení přístroje
Použivejte pouze nepoškozená napájeci vedeni. Napájecí vedení přístroje nesmí být libovolně dlouhé (max. 50 m), protože je jinak snížen výkon elektromotoru. Přistrojové napájeci vedeni musi mit průřez 3 x 1,5 mm². Na napájecích vedenich sekaček vznikají obzvlášť často škody izolace. Přičiny toho jsou mimo jiné:
- přeňznutí způsobeném přejetím vedení sekačkou
- zmáčknutá místa, pokud je napájecí vedení vedeno pod dveřmi a okny.
- trhliny způsobené stárnutim izolace.
- zalomená místa způsobená neodborným upevněním nebo vedením přístrojového napájecího
vedení.
Takováto poškozená přístrojová napájeci vedení jsou používána, i když jsou z důvodů poškození izolace životu nebezpečná. Kabely, zástrčky a zásuvky by měly vyhovovat dále uvedeným podminkám. Přístrojová napájeci vedení k připojení sekaček musí mít pryžovou Izolací.
Přístrojová napájecí vedení musi být minimálně typu H05RN-F a 3žilová. Natisknuté typové označení na přístrojovém napájecím vedení je předepsáno. Kupujte pouze přístrojová napájecí vedení s označenim! Zaštróky a zásuvky na přístrojových napájecích vedeních musi být z prýže a být chráněné proti rozstříknuté vodě. Přístrojová napájecí vedení nesmi být libovolně dlouhá. Delší přístrojová napájecí vedení vyžaduji větší průřezy vodičů.
Přístrojová napájecí vedení a spojovací vedení musi byt pravidelné kontrolována, zda nejsou poškozena. Dbejte na to, aby byla vedení během kontroly bez proudu. Přístrojové napájecí vedení celé odviřite. Překontrolujte také zavedení přístrojových napájecích vedení na zástrčkách a zásuvkách, zda nevykazují złomy.
Sekačka je vhodná pro soukromé použivání na zahradách a zahrádkách.
Za sekačku pro soukromé zahrady a zahrádky je považována ta, jejíž roční používání většinou nepřesahuje 50 hodin a která je používána předevšim pro péči o trávniky nebo travnatě plochy, ne ovšem ve veřejných zařizeních, parcích, sportovištích, jako též v zemědělství a lesnictví.
Dodržování výrobcem přiloženého návodu k použiti je předpokladem pro řádné použivání sekačky. Návod k použití obsahuje provozní, údržbové a opravárenské podmínky.
Pozorí Z důvodů tělesného ohrožení uživatele nesní být sekačka používána na osekávání houšti, živých plotů a keřů, na ořezávání a drcení popinavych rostlin nebo trávníku na střechách domů nebo v balkónových truhilících na a čištění (vysávání) cestiček a jako drítlč na drcení odřezků větví a keřů. Dále nesmi být sekačka používána jako motorová plečka a na zarovnávání půdních nerovnosti, jako např. krtín.
Z bezpečnostních důvodů nesmi být sekačka používána jako hnací agregát pro jiné nástroje a
sady nástrojů všeho druhu, ledaže jsou tyto výrobcem vysloveně schváleny.
4. Montáž sekačky
Sekačka je pri expedici demontována. Kolečka, kompletní rukojeľ, sběrací koš a rukojeľ pro centrální nastavení výšky musi být před použitím namontovány. Dodržujte návod k použití krok za krokem a orientujte se podle obrázků, aby pro Vás byla montáz jednoduchá.
Montáž koleček (viz obrázky 2 až 5)
Výjměte sekačku z krabice. Kolečka se nacházéjlí v sekacím prostoru sekačky. Jako dopravní pojistka byla na zadní nápravě nasazena vždy jedna ochranná čepička. Tyto nejsou pro další používání potřebné. Nastrčte kolečko na nápravu (obr. 2). Vezměte přiložený univerzální klič a přiložené šrouby s vnitřním šestihranem s příslušnými podložkarni (obr. 3) a kolečko upevněte (obr. 4). Pokud jste kolečko upevnili, musite nasadit ještě kryt kolečka (obr.5). U zbylých 3 koleček postupujte prosim stejně.
Montáž seřizovacího knoflíku pro centrální nastavení výšky (viz obrázky 6 a 7)
Jako dopravní pojistka byla na čtyfhranné železo centrálního nastavení výšky nasazena ochranná čepička. Tato není pro další používání nutná. Vezměte přiložený seřizovací knoflik a nasad’te ho na čtyfhranné železo (obr. 6). Přiloženým šroubem může být seřizovací knoflik upevněn (obr. 6). Poté nastrčte horní část seřizovacího knofliku na dolní část (obr. 7).
Montáž rukojeti (viz obrázky 8 až 14)
Uchopte spodni rukojeť a nasuňte ji na jíž předmontované přidržovací trubky (obr. 8). Upevněte spodní rukojeť podle obrázku 9 přiloženými kloboučkovými maticemi.
Horní rukojeť musi být nasunuta na spodní rukojeť (obr. 11). Přiloženými šrouby (1) a ručními kolečky (2) může být horní rukojeť upevněna (obr. 12). Přiloženými kabelovými přichytkami (obr. 13) může být kabel na rukojeti upevněn (obr. 14).
Montáž odlehčení od tahu (viz obrázek 10) Odlehčení od tahu kabelu nastrčit na homí část rukojeti, až zaskoči. Může být namontováno bud jako na obrázku 10 nebo na protilehlé straně.
CZ
Montáž zařízení na sběr trávy (viz obrázky 15 až 17) Přetálněte sběrací vak přes rám (obr. 15). Sběrací vak musi být na rámu upevněn tak, jak je zobrazeno na obrázku 16 a 17. K zavěšení sběracího koše musi být motor vypnut a nůž se nesmi ctáčet. Vyhazovací klapku (obr. 1/pol. 5) jednou rukou nadzvednout. Druhuk rukou sběrací koš držet za rukojef a shora zavěsít (obr. 18).
5. Nastavení výšky sekání
Pozor! Nastaveni výšky sekáni smi být provedeno pouze při vypnutém motoru a vytaženém síťovém kabelu.
Než začnete se sekáním, překontrolujte, zda nejsou řezná zařízení tupá a jejich upevnovací prostředky poškozeny. Nahrad'te tupá a/nebo poškozená řezná zařízení, aby nedošlo k nevyvážení. Při této kontrole odstavit motor a vytáhnout síťovou zástrčku.
Nastavení výšky sekáni musi být provedeno následovně (viz obr. 19 a 21):
- pokud chcete výšku sekání snížit, otáčejte seřizovacim knoflikem doleva.
- pokud chcete výšku sekáni zvýšit, otačejte seřizovacím knoflikem doprava.
Odečítání výšky sekání
Výška sekání je plynule nastavitelná mezi 25-73 mm. Výšku sekání lze odečíst na vnější straně krytu nad zadním levým kolečkem (viz obr. 20).
6. Uvedení do provozu
Přípojte přístrojové napájecí vedení na zástrčku (obr. 22/pol. 1) a zajlstěte napájecí vedení odlehčením od tahu (obr. 22/pol. 2). Odlehčení od tahu musi být pro přístrojová napájecí vedení vždy používána.
Pozor!
Aby se zabránilo nechténému zapnutí, je sekačka vybavena dvoubodovým spinaćem (obr. 23). Na zapnutí knoflik (1) stisknout a držet. Potě stisknout spínaci tlačitko (2) a knoflik (1) pustit. Na vypnutí spínaci tlačitko (2) pustit. Proveďte tento proces několikrát, abyste si byli jistí, že přístroj správně pracuje. Před začátkem opravárenských nebo údržbových prací na přístroji se musíte přesvůdčít, že se núž netočí a přístroj je odpojen od sítě.
Pozor! Nikdy neotvírejte vyhazovací klapku na vyprázdnění sběracího koše, když ještě běží motor. Rotující nůž může způsobit zraněni.
Vyhazovací klapku resp. sběrací koš vždy pečlivé upevněte. Před odstraněním nejdříve vypnout motor. Vodicími rukojetmi daná bezpečnostní vzdálenost mezi krytem nože a uživatelem musi být vždy dodržována. Pří sekání a změnách směru jízdy na stránich a svazich je nutno dávat obzvlášť pozor.
Dbejte na bezpečný postoj, noste boty s neklouzavou, drsnou podrážkou a dlouhé kalhoty. Sekejte vždy přičně ke svahu.
Na svazich se sklonem přes 15 stupňů nesmi být z bezpečnostních důvodů se sekačkou pracováno. Obzvláštní pozor dávejte při jizdě zpět a při tažení sekačky. Nebezpočí klopýtnutí!
7. Pokyny ke správnému sekání
Při sekání doporučujeme přesahující pracovní postup.
Pracovat pouze s ostrými, bezvadnými noži, aby se stěbla trávy netřepila a trávnik nezežloutl. Na dosažení čistého výsledku sekání je třeba vodit sekačku pokud možno v rovných pásech. Přitom by se tyto pásy měly vždy o pár centimetrů překrývat, aby nezůstaly viditelné pruhy.
Jak často by se mělo sekat, závisí zásadná na rychlosti růstu trávy. V hlavní době růstu (květen – červen) dvakrat týdně, jinak jednou týdně. Výška sekání by se měla pohybovat mezi 4 – 6 cm a 4 – 5 cm by měl činit růst do dalšího sekání. Pokud jednou trávník narostí poněkud vice, neměli byste udělat tu chybu a ihned ho osekat na normální výšku. Toto trávníku škodí. Neosekejte vice než polovinu výšky trávy.
Spodni stranu krytu sekačky udržovat čistou a bezpodminečně odstrariovat travni usazeniny. Usazeniny ztežují startování a vyhazování trávy. Na svazich je třeba sekat přičně ke svahu. Sklouzávání sekačky lze zabránit šikmou polohou směrem nahoru.
Volte výšku sekání podle opravdové výšky trávy. Sekejte vicekrát po sobě tak, aby byly najednou osekány max. 4 cm trávy.
Před prováděním jakýchkoliv kontrol nože odstavit motor. Pamatujte na to, že se nůž po vypnuti motoru ještě několik vteřin otáči. Nikdy se nesnažte nůž zastavit.
Pravidelně kontrolujte, zda je nůž řádně upevněn, v dobrém stavu a dobře nabroušen. V opačném připadě nabrousit nebo vyměnit.
Pokud rotující nůž narazí na nějaký předmět,
sekačku vypnout a vyčkat, až se nůž úplně zastaví. Poté zkontrolujte stav nože a držáku nože. Pokud jsou poškozeny, musi být vyměněny.
Položte použivané přístrojové napájecí vedení v podobě smyčky na zem před použitou zásuvku. Sekejte směrem pryč od zásuvky resp. od kabelu a dbejte na to, aby přístrojové napájecí vedení vždy leželo na již osekaném trávníku a nebylo sekačkou přejeto.
8. Sekání
Jakmile zůstávaji při sekáni ležet na trávniku zbytky posekané trávy, je třeba vysypat sběrací koš. Pozor! Před odejmutim sběracího koše vypnout motor a vyčkat zastavení řezného nástroje.
Na odejmutí sběracího koše jednou rukou
nadzvednout vyhazovaci klapku, druhou rukou sběraci koš za rukojeť vyndat.
Odpovidajíc bezpečnoslním předpisům vyhazovací klapka po vyndání sběraciho koše zaklapne a uzavře tak zadní vyhazovací otvor. Pokud zůstanou v otvoru viset zbytky trávy, je pro lehči nastartování motoru vhodné popojet sekačkou o cca 1 m dozadu.
Zbytky osekané trávy v krytu sekačky a na pracovnim nástroji neodstraňovat rukou nebo nohama, ale vhodnými pomocnými prostředky, např. kartáčem nebo smetáčkem.
Na zaručení dobrého sběru musí být sběrací koš a obzvlášť sif zevnitř po použiti vyčištěny.
Sběrací koš zavěšoval pouze při vypnutém motoru a zastaveném řezacím nástroji.
Vyhazovací klapku jednou rukou nadzvednout a druhou rukou držet sběrací koš za rukojeť a směrem shora ho zavěsit.
9. Údržba a uložení
Údržbové a čistící práce na sekačce, jako též snimáni ochranných zařízeni smí být prováděny pouze při zastaveném motoru a vytaženém síťovém vedení.
Opotřebované nebo poškozené nože, držáky nožů a čepy je třeba vyměnit párově autorizovaným odborníkem, aby zůstalo zachováno vyvážení. Sekačka nesmí být čištěna pod tekoucí vodou, obzvlášť ne pod vysokým tlakem.
Postarejte se o to, aby všechny upevňovací prvky (šrouby, matice atd.) byly vždy pevně utaženy a Vy tak mohli se sekačkou bezpečné pracovat.
Kontrolujte častěji sběraci zařizení, zda nevykazuje známky opotřebení.
Vyměňte opotřebené nebo poškozené díly.
Uložte sekačku v suché místnosti. Z důvodu dlouhé životnosti by měly být všechny šroubované součástky, jako kolečka a nápravy, vyčištěny a následně naolejovány.
Pravidelná péče o sekačku zajisti nejen její dlouhou životnost a výkonnost, ale přispívá také k pečlivému a jednoduchému sekání Vašeho trávníku. Čistěte sekačku pokud možno kartáčem nebo hadrem. Na odstraňování nečistot nepouživejte žádná
rozpouštědla. Nejlvice vystavený opotřebování je nůž. Pravidelně kontrolujte stav nože a jeho upevnění. Pokud je nůž opotřebován, musi být ihmed vyměněn nebo naostřen. Pokud se vyskytnou nadměrné víbrace sekačky, znamená to, že nůž není řádně vyvážen nebo byl nárazy zdeformován. V tomto případě musi být vyměněn (viz obr. 23 a 24).
10. Výměna nože
Z bezpečnostních důvodů doporučujeme nechat výměnu nože provést autorizovaným odborníkem. Pozor! Nosit pracovní rukavicel
Používejte pouze originální nůž, v jiném případě není za určitých okolnosti zaručena funkce a bezpečnost. Při výměně nože postupujte následovně:
- Přiloženým klíčem s očkem povolte upevňovací šroub.
● Nůž vyjměte a nahrad'te ho za nový.
- Při montáži nového nože prosim dbejte na směr montáže nože. Listy nože musí zasahovat do prostoru motoru (viz obr. 24). Upinací trny musí souhlasit s olvory v noži (viz obr. 25).
- Poté klíčem s očkem opět upevňovací šroub utáhněte (viz obr. 25). Utahovaci moment by měl činit cca 25 Nm.
Na konci sezóny proved'te všeobecnou kontrolu sekačky a odstraňte všechny nahromaděné zbytky. Před každým začátkem sezóny bezpodminečně překontrolujte stav nože.
S opravami se obraťte na náš zákaznický servis.
Používejte pouze originální náhradní díly.
11. Objednání náhradních dílů
Náhradní díly si můžete objednat u ISC GmbH (viz adresa na záručním listu), přitom je třeba uvést následující údaje:
● Typ pristroje
- Číslo artiklu přístroje
- Identifikační číslo přístroje
CZ
- Číslo požadovaného náhradního dílu
Náhradní nůž 34.055.21
12. Technická data
Napětí sítě: 230 V - 50 Hz
| Příkon: | 1600 |
| Počet otáček motoru: 3000 mín | -1 |
| Šířka pokrytí: 47 cm | |
| Šířka záběru: 42 cm | |
| Nastavení výšky sekání: plynule 25-73 mm | |
| Objom sběracího koše: 62 litrů | |
| Hladina akustického tlaku LPA: 79,7 dB(A) | |
| Hladina akustického výkonu LWA: 94 dB(A) | |
| Vibrace na rukojeti: 10 m/s | 2 |
W
13. Plan vyhledávání chyb
| Chyba | Možná | příčina |
| Motor nenaskoči a) Kondenzátor defoktní a) Zákaznický servisb) Žadný proud v zástróce b) Vedení a pojistky c) Kabel defoktníd) Kombinace vypinač-zástrčka defektnie) Připojky na motoru nebo kondenzátoru uvolněnyf) Přístroj stoji ve vysoké travég) Kryt sekačky ucpán | ||
| Klesá výkon motoru | h) Moc vysoká nebo moc mokrá travai) Kryt sekačky ucpánj) Nůž silně opotřebován | h) Výšku sekání upraviti) Kryt vyčistlitj) Nůž vyměnit |
| Nečistě sekání | k) Nůž opotřebovánl) Chybná výška sekání | k) Nůž vyměnit nebo přebrousitl) Výšku sekání upravit |
68
SLO
Na pristroj censložený v nisotu poskytujama zámku. 5 let, pro ten připad, že by byl nád výrabal vavný. Tato 5istá lhita začiná přechodom rizka nobo přezozem pístroje zázaznikom
Přodpoklociom pro uplatňování zaruky je čacná údržba příslušně počlo návoču k obeklava a na čižení pošelné přístroja i uřenýmu česnu.
Samozrajmě Vám během těchto 5 let zůstanou zachována zákonná zíruční prínos.
Zanuka plat na izoml Spolkové republiky Námecko nobo přisušné zerné regionalního Havního distribučního partnera jako dopiněk lokalně palnych
zákorných předpisů. V prijusní patíleby os prasím obrošť is na Vásieho kontaktuha partnersa regionálného příklazíného zákaztrickáho serván nebo na dolo uvođenou servání adredu.
HN GARANCIJSKI LIST
Za uredaj opisan u upetama dajomo 5 godino jamelva u slučaju eventuranog nodostalka na našem protzvoću. Rok od 5 godino započinje e prijelazom naka ili preuzimanjem uredaja od strane kupca.
Pristocelstava za oskovičenje prava jumstov je pravilno održevanje u skladu a uputama za uporabu, kao i svrishnolo korištenje našeg urodlaja.
Rezumljivo je da zadrževate zakonsko prava jarnstva unutar te 5 godine. Jarnstvo važi za godruje Savezae Republike Nijemadke ili dotinčen zornaja regionalnoj glavnog trgovačkog partners kao doprina laksho važedih zakonskih propisa. Moline Vas na oaratite pažnju na Vašu kontakt osobu nadrežne servisne službo u regi113 na doljo navodoru odrosa servisa.
TR GARANTI BELGESI
^32 Alternativa recyklace k zaslání zpět: Vlastník elektrického přístroje je alternavně namisto zaslání zpět povinen ke spolupráci pří odbomě recyklaci v případě, že se rozhodne přístroj žlikvidovat. Starý přístroj může byt v tomto případě také odevzdán do sberým, která provede likvidaci ve smyslu národního zákona o hospodářském koloběhu a zákona o odpadech. Toto neplatí pro ke starým přístrojům přiložené části příslušenství a pomocně prostředky bez elektrických součástí.
© Pouze pro členské země EU
Nedávejte elektrické nářadí do domácího odpadu.
Podle Evropské směrnice 2002/96/EG o starých elektrických a elektronických přístrojích (WEEE) a podle národního práva musi být použité elektrické nářadí odděleně skladováno a odevzdáno k ekologické recyklaci.
Samo za dezele članice EU:
© Pouze pro členské země EU
Nedávejte elektrické nářadí do domácího odpadu.
Podle Evropské směrnice 2002/96/EG o starých elektrických a elektronických přístrojích (WEEE) a podle národního práva musi být použité elektrické nářadí odděleně skladováno a odevzdáno k ekologické recyklaci.
Samo za dezele članice EU:
Dobskí nebo jné rozmnožování dokumentace a průvodních dokumentů výrobku, také pouze výhatku, je připustrné výhradně se souhlasom timy ISC GmbH.
\$10
Ponsis al druge vrste razinnoževanje dokumentacije in soremijajočih dokumentov proizvocov proizvajalca, tući v izlečkih, je dovojeno sano z izecnim soplasjen firne ISC GmbH.
HR
Nakradno iskanje ili slčna umnožavanja dokumentacije i pratećih papira ovih proizvoda, čak i djelomično kopiranje, moquós je samo uz izričilo dopuštenje tvrike ISC GmbH.
EH 01/2005
