Merkki	Gardol
Malli	ESE 4216
Tuotetyyppi	Johdollinen sähköinen ruohonleikkuri
Leikkuuleveys	42 cm (arvio)
Leikkuukorkeuden vaihteluväli	25–73 mm, keskusjatkuva säätö
Virransyöttö	230 V ~ 50 Hz
Moottorin teho	Ei määritelty (arvio 1600 W)
Leikkuutyyppi	Pyörivä terä keräyssäkillä
Keräyssäkin tilavuus	Ei määritelty (arvio 40 l)
Paino	Ei määritelty (arvio 12 kg)
Johdon pituus	Enint. 50 m (poikkipinta 3x1,5 mm²)
Turvallisuus	Kaksipistekytkin, uudelleenkäynnistyksen esto, hätäpysäytys
Päätoiminnot	Leikkuu, silppuaminen mahdollista läpän kautta, keräys säkkiin
Huolto ja puhdistus	Manuaalinen puhdistus harjalla tai liinalla; älä käytä vettä tai liuottimia
Varaosat ja korjattavuus	Alkuperäisosia saatavilla; terän vaihto ammattilaisen toimesta
Takuu	5 vuotta (ehdoin)

Usein kysytyt kysymykset - ESE 4216 Gardol

Mikä on leikkuukorkeuden minimi ja maksimi?

Leikkuukorkeus on säädettävissä jatkuvasti 25 mm:stä 73 mm:iin keskussäätönupilla.

Miten Gardol ESE 4216 -ruohonleikkuri kootaan?

Kiinnitä ensin pyörät akseleille mukana tulevalla avaimella, kiinnitä sitten alempi ja ylempi ohjauskaari ruuveilla ja muttereilla. Asenna johdonpituuden säätäjä kahvaan ja lopuksi keräyssäkki ohjauskaaren tukiin. Noudata käsikirjan kuvia.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Älä koskaan käytä leikkuria, jos lapsia tai eläimiä on 10 metrin säteellä. Käytä umpikenkiä ja pitkiä housuja. Ennen toimenpiteitä pysäytä moottori ja irrota pistoke. Terä pyörii vielä pysäytyksen jälkeen: odota täydellistä pysähtymistä.

Miten leikkuukorkeus säädetään?

Pysäytä moottori ja irrota pistoke, käännä säätönuppia vasemmalle korkeuden pienentämiseksi, oikealle suurentamiseksi. Korkeus luetaan kotelosta vasemman takapyörän yläpuolelta.

Miten leikkuri käynnistetään ja pysäytetään?

Paina ensin turvapainiketta (1) ja pidä se painettuna, käytä sitten kytkintä (2). Vapauta painike (1). Pysäyttääksesi vapauta kytkin (2). Leikkurissa on turvapysäytys.

Kuinka usein ja miten leikataan oikein?

Leikkaa kaksi kertaa viikossa kasvukaudella (touko-kesäkuu), muuten kerran viikossa. Älä koskaan leikkaa yli puolta ruohon korkeudesta. Leikkaa rinteessä kohtisuoraan rinteeseen nähden. Anna leikkauskertojen limittyä muutaman senttimetrin verran.

Miten keräyssäkkiä huolletaan?

Puhdista keräyssäkki ja erityisesti sisäverkko harjalla jokaisen käytön jälkeen. Ennen säkin irrottamista pysäytä moottori ja odota terän pysähtymistä.

Milloin ja miten terä vaihdetaan?

Vaihda terä, jos se on tylsistynyt, vaurioitunut tai epätasapainoinen. Käytä hanskoja, löysää kiinnitysruuvi mukana tulevalla kuusioavaimella, irrota terä ja asenna uusi oikeaan suuntaan (siivet koteloa kohti). Kiristä ~25 Nm.

Mitä tehdä epätavallisen tärinän yhteydessä?

Jos leikkuri tärisee epänormaalisti, pysäytä moottori välittömästi ja irrota pistoke. Tarkista terä: se voi olla epätasapainoinen tai vaurioitunut. Vaihda se tarvittaessa.

Miten leikkuri säilytetään talvella?

Puhdista leikkuri huolellisesti harjalla, ilman vettä. Tarkista terän kunto. Säilytä kuivassa ja pakkasenkestävässä paikassa, poissa lasten ulottuvilta.

KÄYTTÖOHJE ESE 4216 Gardol

1= Lue käyttöohje ennen käyttöönottoa

2= Varo pyōriviā teriä

3= Pidā muut henkilöt poissa vaaravyöhykkeeltä!

4= Irroita verkkopistoke ennen leikkausterlin tehtäviä töitä

5= Huomio, terä pyörii vielä moottorin sammuttamisen jälkeenkin

6= Sammuta moottori ja irroita verkkopistoke ennen säätö- ta puhdistustoimia tai kun liitäntäjohto on jäänyt kiinni tai vahingoittunut.

7= Huomio, pidä liitäntäjohto poissa leikkausteristä!

02

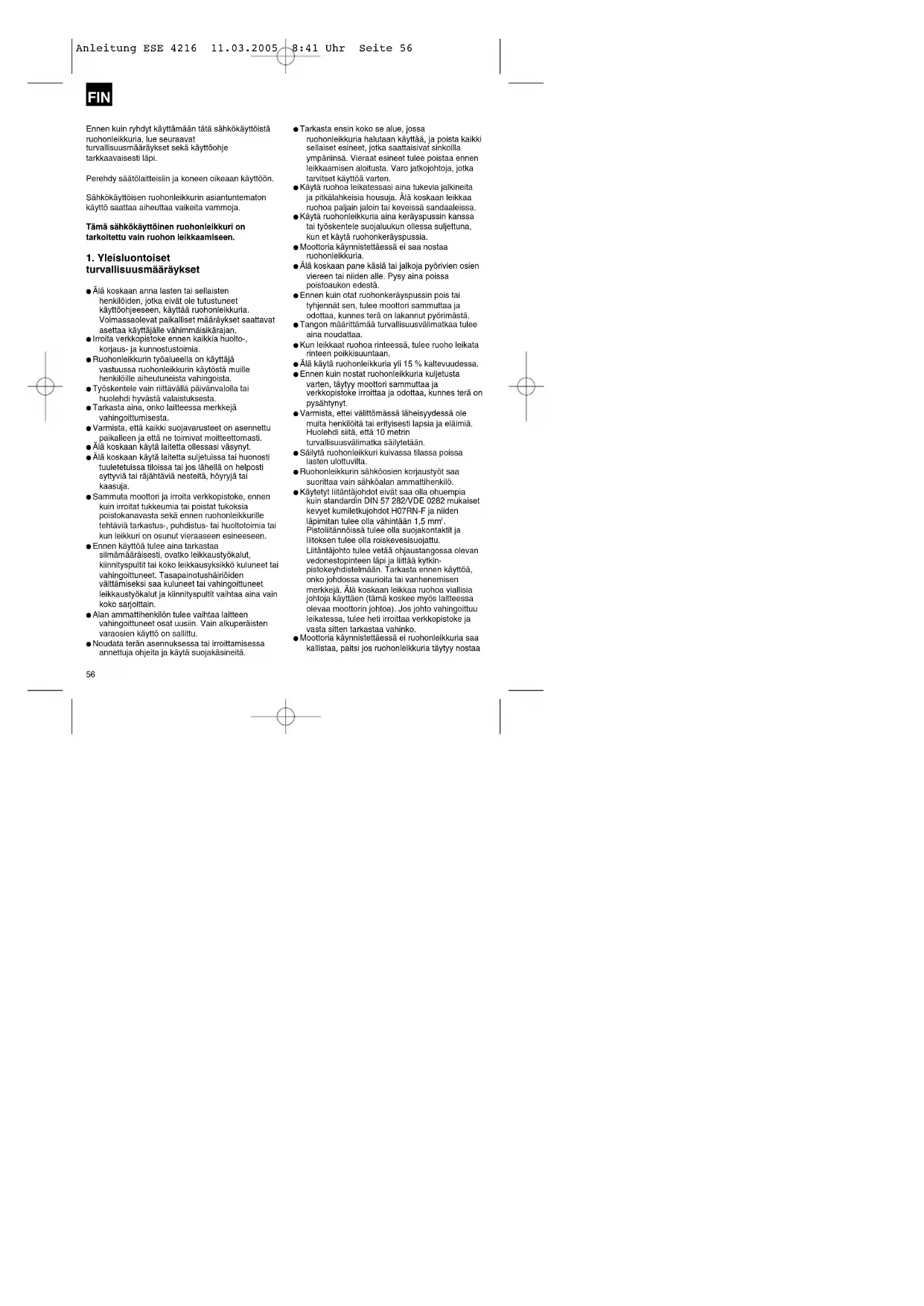

Ennen kuin ryhdyt käyttämään tätä sähkökäyttöistä ruohonleikkuria, lue seuraavat turvallisuusmääräykset sekä käyttöohje tarkkaavaisesti läpi.

Perehdy säätölaittelsiin ja koneen olkeaan käyttöön.

Sähkökäyttöisen ruohonleikkurin asiantuntematon käyttö saattaa alheuttaa vaikelta vammoja.

Tämä sähkökäyttöinen ruohonleikkuri on tarkoitettu vain ruohon leikkaamiseen.

1. Yleisluontoiset

turvallisuusmääräykset

• Älä koskaan anna lasten tai sellaisten henkilöiden, jotka eivät ole tutustuneet käyttöohjeeseen, käyttää ruohonleikkuria. Voimassaolevat paikalliset määräykset saattavat asettaa käyttäjälle vähimmäisikärajan.
• Irroita verkkopistoke ennen kaikkia huolto-, korjaus- ja kunnostustoimia.
• Ruohonleikkurin työalueella on käyttäjä vastuussa ruohonleikkurin käytöstä muille henkilõille aiheutuneista vahingoista.
• Työskentele vain riittävällä päivänvalolla tai huolehdi hyvästä valaistuksesta.
• Tarkasta aina, onko laitteessa merkkejä vahingoittumisesta.
• Vamista, että kaikki suojavarusteet on asennettu paikalleen ja että ne toimivat moitteettomasti.
• Älä koskaan käytä laitetta ollessasi väsynyt.
• Älä koskaan käytä laitetta suljetuissa tai huonosti tuuletetuissa tiloissa tai jos lähellä on helposti syttyviä tai räjähtäviä nesteitä, höyryjä tai kaasuja.
• Sammuta moottori ja irroita verkkopistoke, ennen kuin irroitat tukkeumia tai poistat tukoksia poistokanavasta sekä ennen ruohonleikkurille tehtäviä tarkastus-, puhdistus- tai huoltotoimia tai kun leikkuri on osunut vieraaseen esineeseen.
• Ennen käyttöä tulee aina tarkastaa silmämääraisesti, ovalko leikkaustyökalut, kiinnityspultit tai koko leikkausyksikkö kuluneet tai vahingoittuneet. Tasapainotushäiriöiden välttämiseksi saa kuluneet tai vahingoittuneet leikkaustyökalut ja kiinnityspultit vaihtaa aina vain koko sarjoittain.
• Alan ammattihenkilön tulee vaihtaa laitteen vahingoittuneet osat uusiin. Vain alkuperäisten varaosien käyttö on sallittu.

• Noudata terän asennuksessa tai irroittamisessa annettuja ohjeila ja käytä suojakäsineitä.

• Tarkasta ensin koko se alue, jossa ruohonleikkuria halutaan käyttää, ja poista kaikki sellaiset esineet, jotka saattaisivat sinkoilla ympäriinsä. Vieraat esineet tulee poistaa ennen leikkaamisen aloitusta. Varo jatkojohtoja, jotka tarvitset käyttöä varten.

• Käytä ruohoa leikatessasi aina tukevia jalkineita ja pitkälahkeisia housuja. Älä koskaan leikkaa ruohoa paljain jaloin tai keveissä sandaaleissa.
• Käytä ruohonleikkuria aina keräyspussin kanssa tai työskentele suojaluukun ollessa suljettuna, kun et käytä ruohonkeräyspussia.
• Moottoria käynnistettäessä ei saa nostaa ruohonleikkuria.
• Älä koskaan pane käsiä tai jalkoja pyörivien osien viereen tai niiden alle. Pysy aina poissa polstoaukon edestä.
• Ennen kuin otat ruohonkeräyspussin pois tai tyhjennät sen, tulee moottori sammuttaa ja odottaa, kunnes terä on lakannut pyörimäs
• Tangon määrittämää turvallisuusvälimatkaa tulee aina noudattaa.
• Kun leikkaat ruohoa rinteessä, tulee ruoho leikata rinteen poikkisuuntaan.
• Älä käytä ruohonleikkuria yli 15 % kaltevuudessa.
• Ennen kuin nostat ruohonleikkuria kuljetusta varten, täytyy moottori sammuttaa ja verkkopistoke irroittaa ja odottaa, kunnes terä on pysähtynyt.
• Varmista, ettei välittömässä läheisyydessä ole muita henkilöitä tai erityisesti lapsia ja eläimlä. Huolehdi siitä, että 10 metrin turvallisuusvälimatka säilytetään.
• Säilytä ruohonleikkuri kuivassa tilassa poissa lasten ulottuvilta.
• Ruohonleikkurin sähköosien korjaustyöt saa suorittaa vain sähköalan ammattihenkilö.
• Käytetyt liitäntäjohdot eivät saa olla ohuemplia kuin standardin DIN 55 282VDE 0282 mukaiset kevyet kumiletkujohdot H07RN-F ja niiden läpimilan tulee olla vähintään 1,5 mm ^2 . Pistolittännöllssä tulee olla suojakontaktit ja liitoksen tulee olla roiskevesisuojattu. Liitäntäjohto tulee vetää ohjaustangossa olevan vedonestopinteen läpi ja liittää kyktin-pistokeyhdistelmään. Tarkasta ennen käyttöä, onko johdossa vaurioita tai vanhenemisen merkkejä. Älä koskaan leikkaa ruohoa viallisia johtoja käyttäen (tämä koskee myös laitteessa olevaa moottorin johtoa). Jos johto vahingoittuu leikatessa, tulee heli irroittaa verkkopistoke ja vasta siltten larkastaa vahinko.
• Moottoria käynnistettäessä ei ruohonleikkuria saa kallistaa, paitsi jos ruohonleikkuria täytyy nostaa

FIN

käynnistettäessä. Tässä tapauksessa kallista sitä vain niin paljon kuin ehdottoman välttämätöntä, ja nosta vain käyttäjästä poispäin oleva sivu ylös.

- Irroita pistoke pistorasiasta, jos laite alkaa täristä epätavallisen voimakkaasti (tarkasta laite heti).

- Huolehdi slitä, että kaikki mutterit, pultit ja ruuvit on kiristetty tiukkaan ja että laite on turvallisessa käyttökunnossa.

- Sammuta moottori ja vedä pistoke pols pistorasiasta, kun osut johonkin vieraaseen esineeseen, tarkasta, onko ruohonleikkuri vahingoittunut ja teee tarvittavat korjaukset, ennen kuin käynnistät ruohonleikkurin uudelleen ja jatkat sen käyttämistä.

- Ruohonleikkuria ei saa jättää sateeseen. Ruoho ei saa olla märkää tai kovin kosteaa.

- Huolehdi alna tukevasta asennosta työn alkana. - Kuljeta laitetta vain kävelyvauhtia.

- Ole erityisen varovainen muuttaessasi alosuuntaa rinteessä.

- Ole erityisen varovainen kääntäessäsi ruohonleikkuria tai vetäessäsi sitä itseesi pääin.

- Sammuta ruohonleikkuri, kun laite täytyy kallistaa kuljetusta varten, kun siirrät leikkuria muiden kuin ruohopintojen yli tai kun kuljetat laitteen leikattavalle ruohopinnalle ja sieltä pois.

- Käynnistä laite tai paina käynnistintä varovasti valmistajan antamien ohjeiden mukaisesti. Huolehdi siitä, että jalkasi ovat riittävän kaukana leikkaustyökalusta.

- Älä koskaan nosta tai kanna ruohonleikkurla moottorin käydessä.

- Sammuta moottori, jos menet pois ruohonleikkurin luota.

- Anna moottorin jäähtyä, ennen kuin pysäköit laitteen suljettuihin tiloihin.

- Tarkasta säännöllisesti, onko ruohonkeräyspussissa kulumia tai toimintakyvyn vähenemistä.

- Ennen ruohonleikkurin säätöä tai puhdistusta tai ennen kuin tarkastat, onko verkkoliitäntäjohto mennyt kierroksille tai vahingoittunut, tulee ruohonleikkuri sammuttaa ja verkkopistoke irroittaa.

- Liltäntäosien liitosrasioiden tulee olla valmistettu kumista, pehmeästä muovista tai muusta yhtä lujasta lämpömuovatusta materiaalista tai päällystetty tällä materiaalilla.

- Huolehdi siitä, että vältät kulkuratoja, jotka saattaisivat estää jatkojohdon vapaata liikettä.

- Usein toistuvia käynnistyksiä lyhyen ajan kuluessa, erityisesti katkaisimellä "leikkimistä" tulee välttää.

- Tämän laitteen käynnistyessään aiheuttamista

jännitteenvaihteluista johtuen saattaa se häirtä muita samaan virtapirilin liilettyjä laitteita epäsuotuisissa verkko-losuhteissa. Tässä tapauksessa tulee suorittaa sopivia toimenpiteitä (esim, liitää laite muuhun virtapirilin kuin häirty laite, laiteen käyttö alhaisemman impedanssin omaavassa virtapirissä).

- Vedä verkkopistoke aina pistorasiasta:

- kun lähdet pois koneen luota. - jos laite alkaa täristä epätavallisen voimakkaasti (tarkastettava heti).

- Käyttäjä on vastuussa ulkopuolisille henkilöille tai heidän omaisuudelleen sattuvista tai heitä uhkaavista vahingoista.

2. Rakenneyleiskuva (kts. kuvaa 1)

1. 2-piste-turvallisuuskatkaisin
2. Johdon vedonestovaruste
3. Kahvan kiinnitys
4. Ruohopussi
5. Poistoluwku
6. Keskeinen korkeudensäädin

3. Määräysten mukainen käyttö

Verkkoliitäntä

Ruohonleikkurin voi liittää kaikkiin verkkopistorasioihin, joissa on 230 voltin vaihtovirta. Tähän saa käyttää kuitenkin vain suojakosketuksella varustettuja pistorasioita, jotka on varustettu 16 ampeerin johtosuojakytkennällä ja kork. 30 mA vuotovirtakatkaisimella.

Laitteen liitäntäjohto

Käytä ainoastaan liitäntäjohtja, jotka eivät ole vahingolttuneet. Lalitteen liitäntäjohto ei saa olla miten pitkä tahansa (kork. 50 m), koska muuten sähkömoottorin teho alenee. Liitäntäjohdon läpimitan tulee olla 3 x 1,5 mmf. Ruohonleikkureiden liitäntäjohtoihin tulee erityisen usein eristevaurloita. Näiden syynä on mm.:

• johdon yliajamisesta aiheutuneet viillot
• puristusvauriot, jotka aiheutuval liitäntäjohdon vetämisestä ovien ja ikkunoiden alitse
• eristyksen vanhenemisesta aiheutuvat murtumat
• liitäntäjohdon virheellisestä kiinnityksestä tai vetämisestä alheutuvat taitekohdat

Tällaisia vahingoittuneita liitäntäjohtoja käytetään usein, vaikka niiden eristysvauriot tekevät niistä hengenvaarallisia. Johtojen, pistokkeiden ja liitosrasioiden tulee täyttää jäljempänä luetellut vaatimukset. Ruohonleikkureiden liitosjohdoissa

FIN

tulee olla kumieristys.

Liitäntäjohtojen tulee olla vähintään tyypin Typ H05RN-F mukaisia ja 3-johtimisia. Liitäntäjohtojen typpimerkintä on lakimääräinen. Osla vain sellainen liitäntäjohto, jossa on tämä merkintä! Liitäntäjohtojen pistokkeiden ja liitosrasioiden tulee olla valmistettu kumista ja suojattu roiskevedeltä. Liitäntäjohdot eivät saa olla miten pitklä tahansa. Pitemplen liitäntäjohtojen johtimien läpimitan tulee olla suurempi.

Liitäntäjohtojen ja liitosjohtojen hyväkuntoisuus tulee tarkastaa säännöllisin välein. Huolehdi siitä, että johdot ovat tarkastuksen aikana jännitteettömiä. Kelaa liitäntäjohto täysin auki. Tarkasta myös, onko liitäntäjohtojen liitoskohdissa pistokkeisiin ja liitosrasiolhin mahdollisesti taitekohtla.

Ruohonleikkuri sopii käytettäväksi yksityisissä koti- ja harrastepuutarholssa.

Yksityisiin koti- ja harrastepuutarhoihin tarkoitetuiksi katsotaan sellaiset ruohonleikkurit, joiden vuosittainen käyttö ei yleensä yllitä 50 tuntia ja joita käytetään onimmäkseen ruoho- tai numikonttien hoitamiseen, mutta ei julkisilla viheralueilla, puistoissa, urheilukentillä tai maa- ja metsätaloudessa.

Valmistajan oheistaman käyttöohjeen noudattaminen on ruohonleikkurin määräystenmukaisen käytön edellytys. Käyttöohjeeseen kuuluvat myös käyttöä, huoltoa ja kunnossapitoa koskevat määräykset ja ehdot.

Huomio! Käyttäjälle aiheutuvan tapaturmanvaaran vuoksi ei ruohonleikkuria saa käyttää pensaiden, pensasaitojen tai koristepensalden leikkaamiseen, köynnöskasvien tai kattoistutusten tai parvekelaatikoissa olevien kasvien leikkaamiseen tai pienentämiseen tai kävelyteiden puhdistamiseen (poistoilmuun) tai puu- ja pensasaitailekiden silppuamiseen. Ruohonleikkuria ei myöskään saa käyttää moottorikuokkana tai maankohoumien, kuten esim. myyärnkasojen tasolltamiseen.

Turvallisuussyistä ei ruohonleikkuria saa käyttää minkäänlaisten muiden työkalujen tai niiden osien käyttömoottorina, ellei valmistaja ole nimenomaisesti tätä sallinut.

4. Ruohonleikkurin kokoaminen

Ruohonleikkuri toimitetaan osiin purettuna. Ennen ruohonleikkurin käyttöönoltoa tulee pyörät, koko työntökaari, ruohopussi ja keskeisen korkeudensäätimen nuppi asentaa paikalleen. Noudata käyttööhjetta askel askeeleelta ja toimi siinä olevien kuvien mukaisesti, jotta kokoaminen on helpompaa.

Pyörien asennus (kts. kuvla 2 - 5)

Ota ruohonleikkuri pois pahvillaatkosta. Pyörät ovat ruohonleikkurin leikkuutilassa. Kuljetusvarmistimeksi on kuhunkin taka-akselini asetettu suojakapat. Näitä ei tarvita myöhemmässä käytössä. Työnnä pyörä akseliin (kuva 2). Ota mukana toimilettu yleisavain ja mukana toimitetut kuusiokoloruvit ja niihin kuuluvat aluslevyt (kuva 3) ja kiinnitä pyörä (kuva 4) paikalleen. Kun pyörä on kiinnitetty paikalleen, tulee vielä panna pölykapseli (kuva 5) sen päälle. Toimi samoin muiden 3 pyörän kanssa.

Keskeisen korkeudensäätimen säätönupin asennus

(kts. kuvia 6 ja 7)

Kuljetussuojaksi on keskeisen korkeudensäätimen nelikulmaraudan päälle pantu suojakappa. Tätä ei tarvita myöhemmässä käytössä.

Ota mukana toimitettu säätönuppi ja pane se nelikulmaraudan päähän (kuva 6). Säätönuppi kiinnitetään paikalleen mukana toimitetun ruuvin avulla (kuva 6). Työnnä sitten säätönupin yläosa säätönupin alaosan päälle (kuva 7).

Työntökaaren asennus (kts. kuvla 8 - 14)

Ota alempi työntökaari ja työnnä se jo eslasennettuihin pidikeputklin (kuva 8). Kiinnitä alempi työntökaari mukana toimitetuilla umpimuttereilla, kuten kuvassa 9 näytetään.

Ylempi kylkentäkaari tulee työntää alempaan työntökaareen (kuva 11). Voit kiinnittää ylemmän työntökaaren mukana toimitetuilla ruuveilla (1) ja käsipyörillä (2) paikalleen (kuva 12). Kiinnitä johto työntökaareen (kuva 14) mukana toimitetuilla johdonpidikkeillä (kuva 13).

Johdon vedonehkäisyn asennus (kts. kuvaa 10) Johdon vedonestolaite tulee työntää ylempään kahvan osaan, kunnes se napsahtaa paikoilleen. Se voidaan asentaa joko kuvan 10 tai vastapäisellä sivulla olevan kuvan mukaisesti.

FIN

Ruohonkeräyslaitteen asennus (kts. kuvia 15 - 17)

Vedä ruohonkeräyspussi kaarenkehyksen päälle (kuva 15). Ruohopussi tulee kiinnittää kaarenkehykseen kuten kuvissa 16 ja 17 näytetään. Ruohopussia paikalleen ripustettaessa tulee mottori sammuttaa, eikä leikkuterä saa pyöriä. Nosta poistoluukkua (kuva 1 / kohta 5) yhrdellä kädellä. Pidä toisella kädellä ruohopussia kahvasta kiinni ja ripusta se ylhäältäpäin paikalleen (kuva 18).

5. Leikkauskorkeuden säätö

Huomio! Leikkauskorkeuden säädön saa tehdä ainoastaan moottorin seistlessä ja kun verkkojohto on irroitettu pistorasiasta.

Ennen kuin aloitat ruohon leikkaamisen, tarkasta, etlei leikkausterä ole tylsä tai sen kiinnittimet vahingoittuneet. Valhda tylsyneet ja/tai vahingoittuneet leikkaustyökalut uusiin, jotta epäkeskoisuuutta ei aiheudu. Tämän tarkastuksen ajaksi moottori tulee sammuttaa ja verkkopilstoke inroittaa.

Leikkauskorkeuden säätö tulee suorittaa seuraavasti (kts. kuvia 19 ja 21):

- Kun haluat alentaa leikkauskorkeutta, käännä säätönuppia vasemmalle.

- Kun haluat lisätä leikkauskorkeutta, käännä säätönuppia oikealle.

Leikkauskorkeuden luku

Leikkauskorkeuden voi säätää portaattomasti välille 23 – 73 mm.

Voit lukea säädetyn leikkauskorkeuden kotelon ulkosivulta vasemman takapyörän yläpuolelta (kts. kuvaa 20).

6. Käyttöönotto

Liitä laitteen verkkoliitäntäjohto kahvassa olevaan pistokeosaan (kuva 22/kohta 1) ja varmista liitäntäjohto vedonehkäisylaitteella (kuva 22/kohta 2). Vedonehkäisylaitetta tulee käyttää aina.

Huomio!

Tahattoman käynnistämisen ehkäisemiseksi on ruohonleikkuri varustettu kaksipistekatkaisimella (kuva 23). Käynnistä ruohonleikkuri painamalla nuppia (1) ja pitämällä se painettuna. Paina sitten käynnistintä (2) ja päästä nuppi (1) irti. Sammuta laite päästämällä käynnistin (2) jälleen irti. Tee tämä menettely muutaman kerran

varmistaaksesi, että laitteesi toimii oikein. Ennen kuin suoritat laitteelle korjaus- tai huoltotoimia, tulee aina varmistaa, että terä ei enää pyöri ja laite on irroitettu verkkovirrasta.

Huomio! Älä koskaan avaa poistoluukkua, kun tyhjennät ruohonkeräysvarusteita ja moottori käy vielä. Pyörivä leikkausterä voi aiheuttaa tapaturmia. Kiinnitä poistoluukku ja ruohopussi aina huolellisesti paikalleen. Niltä pols otettaessa tulee moottori sammuttaa ensin.

Ohjausvarsien määrittämää turvallisuusvälimatkaa teräkotelon ja käyttäjän välillä tulee aina noudattaa.

Ole erityisen varovainen leikatessasi ruohoa ja muuttaessasi suuntaa kaltevilla pinnoilla ja rinteissä. Huolehdi tukevasta asennosta, käytä pitäväpohjaisia jalkineita ja pilkiä housuja. Leikkaa aina rinteen polkksuuntaan.

Rinteitä, joiden kaltevuusaste on yli 15 %, ei turvallisuussyistä saa leikata ruohonleikkurilla lainkaan.

Ole erityisen varovainen liikkuessasi taaksepäin ja vetäessäsi ruohonleikkuria. Kompastumisvaara!

7. Ohjeita ruohonleikkuun oikeaa suorittamista varten

Suosittelemme leikkaamaan ruohon osittain toisensa ylittävinä kaistoina.

Leikkaa ruohoa vain terävillä, moitteettomilla terillä, jotta ruohonkorret eivät rispaannu ja ruoho ei kellastu.

Siistin leikkaustuloksen aikaansaamiseksi kuljeta ruohonleikkuria mahdollisimman suorissa kaistoissa. Kalstojen tulisi aina mennä hieman päällekkäin, jotta niiden välille ei jää leikkaamattomia korsia.

Leikkaustinehys hippuu penaatteessa ruohon kasvunopeudesta. Pääkasvualkana (touko-kesäkuussa) kähdesti vilkossa, muuten kerran vilkossa. Leikkauskorkeuden tulee olla 4 ja 6 cmn välillä ja seuraavaan leikkaamiseen mennessä tulee kasvun olla 4-5 cm. Jos ruohikko on päässyt joskus kasvamaan pitommäksi, älä täe sitä virhettä, että leikkaat sen heti normaalin mittaiseksi. Tämä vahingoittaa ruohikkoa. Älä koskaan leikkaa enempää kuin puolet ruohon korkeudesta. Pidä ruohonleikkurin alapuoli puhtaana ja poista ehdottomasti kaikki ruohokertymät heldi. Kertymät valkeuttavat käynnistystä ja huonontavat leikkaupsen laatua sekä ruohosilpun poissinkoamista. Rinteisä tulee leikkauskaista asetta poikittaissuntaan rinteeseen nähden. Ruohonleikkurin luiskahtaminen alaspäin voldaan estää pitämällä sitä hieman viistossa ylöspäin.

Valitse leikkauskorkeus ruohon kulloisenkin pituuden

FIN

mukaan. Leikkaa ruoho useammassa vaiheessa, niin että kerralla leikataan kork. 4 cm ruoha pois. Ennen kuin teet mitään terän tarkastustoimia, sammuta moottori. Muista, että terä pyörii vielä muutaman sekunnin ajan mootorin sammutlamisen jälkeenkin. Älä koskaan yritä pysäyttää leikkausteraä.

Tarkasta säännöllisin väliajoin, että terä on kiinnitetty oikein, hyväkuntoinen ja terävä. Jos näln ei ole, teroita se tai vaihda se uuteen.

Jos liikkeessä oleva terä iskeytyy johonkin esineeseen, pysäytä ruohonleikkuri ja odota, kunnes terä on pysähtnyyt täysin. Tarkasta sitten terän ja teränpidikkeen kunto. Jos ne ovat vahingoittuneet, tulee ne vaihtaa uuteen.

Aseta käyletty laitteen lilitäntäjohto polvekkeille maahan käytetyn pistoraslan eteen. Leilkkaa ruoho pistorasiasta ja johdosta poispäin ja huolehdi siitä, että liitäntäjohto lojuu aina jo leikatulla ruohikolla, niin että ruohonleikkurilla ei ajeta lilitäntäjohdon päältä.

8. Ruohon leikkaaminen

Kun leikkaamisen aikana maahan jää

ruohonleikkeitä, tulee ruohopussi tyhjentää. Huomio! Ennen ruohopussin poisottamista tulee moottori sammuttaa ja odottaa, kunnes terä on pysähtynyt. Ota ruohopussi pois siten, että nostat yhdellä kädellä poistoluukkua ja otat toisella käsellä ruohopussin pois kantokahvasta.

Turvallisuusmääräysten mukaisesti poistoluukku putoaa kiinni, kun ruohopussi otetaan pois, ja sulkee takana olevan poistoaukon. Jos tällöin aukkoon jää ruohonjätteitä, on tarkoituksenmukalsta vetää ruohonfelkkuria noin 1 m taaksepäin, jotta sen käynnistäminen helpottuu.

Leikkurin koteloon ja työkaluun jääneitä ruohosilpun jätteitä ei saa poistaa käsin tai jalalla, vaan sopivilla apuvälineitä, kuten osim. harjalla tai luudalla. Leikkeiden moitteetoman keräytymisen varmistamiseksi tulee ruohopussi ja erityisesti verkkö puhdistaa sisäpuolelta aina käytön jälkeen. Ripusta ruohopussi paikalleen ainoastaan kun moottori on sammuteittu ja leikkaustyökalu on pysähtynyt.

Nosta poistoluukkua yhdellä kädellä ja pidä toisella kädellä ruohopussia kahvasta ja ripusta se ylhäältäpäin palkalleen.

9. Huolto ja säilytys

Ruohonleikkurin huolto- ja puhdistustyöt sekä turvavarusteiden poistamisen saa tehdä vain kun moottori on pysähtynyt ja verkkopistoke irroitettu verkosta.

Alan ammattihenkilön tulee vaihtaa loppuun käytetyt terät, teränkiinnikkeet ja kiinnityspultit uusiin vain sarjolttain, lotta epäkeskolsuutta ei synny.

Ruohonleikkuria ei saa puhdistaa juoksevalla vedellä eikä missään tapauksessa painepesurilla.

Huolehdi siltä, että kaikki kiinnitysosat (ruuvit, mutterit jne.) on aina kiristetty tiukkaan, jotta voit käyttää ruohonleikkuria turvallisesti.

Tarkasta usein, onko ruohonkeräyslaitteissa kulumisilmiöitä.

Vaihda kuluneet tai vahingoittuneet osat uusiin. Säilytä ruohonleikkurisi kuivassa tilassa. Eliniän pidentämiseksi tulisi kaikki ruuvatut osat sekä pyörät ja aksellit puhdistaa ja öljytä sitten.

Ruohonleikkurin säännöllinen hoito varmistaa sen pitkän säilyvyyden ja toimivuuden ja lisäksi helpottaa numikkosi huolellista, helppoa leikkaamista.

Puhdista ruohonleikkurisi parhaiten harjalla tai rievulla. Älä käytä liuotteita tai vettä lian poistamiseen. Nopeimmin kuluva osa on leikkausterä. Tarkasta säännöllisin väälajoin sekä terän että sen kiinnityslaitteiden kunto. Jos terä on kulunut, tulee se teroittaa tai vaihtaa heti uuteen. Mikäil ruohonlekkurin käytössä esintyy lavallista voimkakaampaa tärinää, merkitse tämä sitä, että terää ei ole tasapainotettu oikein tai että se on väantynyt töytälisyjen vuoksi. Tässä tapauksessa se tulee vaihtaa uuteen (kts. kuvla 23 ja 24).

10. Terän vaihto

Turvallisuussylstä suosittelemme, että terän saa vaihtaa ainoastaan valtuutettu alan ammattihenkilö. Huomio! Käytä työkäsineitä!

Käytä ainoastaan alkuperäisteriä, sillä muuten ei mahdollisesti voida taata laitteen toimintaa ja turvallisuutta.

Suorita terän vaihto seuraavasti:
- Irroita kiinnitysruuvi mukana toimitetulla rengasavaimella.
- Ota terä pois ja pane sen tilalle uusi terä.
- Terää asennettaessa tulee ottaa huomioon terän asennussuunta. Terän siivekkeiden tulee ulottua moottoritilaan ( kts. kuvaa 24). Kiinnitystuumien tulee olla terässä olevien reikien kohdalla (kts. kuvaa 25).
- Kiristä sitten kiinnitysruuvi jälleen tiukkaan

rengasavaimella (kts. kuvaa 25). Kiristysvoiman

tulisi olla n. 25 Nm

Tarkasta ruohonleikkuri kauden päättyessä

kauttaaltaan ja poista kaikki siihen kertyneet

leikkuujätteet.

Tarkasta terän kunto ehdottomasti aina joka

leikkauskauden alussa.

Ota korjauksia tarvitessasi yhteyttä tekniseen

asiakaspalveluumme.

Käytä ainoastaan alkuperäisiä varaosia.

11. Varaosatilaus

Voit tilata varaosat firmasta ISC GmbH (osoitteen

löydät takuutodistuksesta); tällöin tulee antaa

seuraavat tiedot:

● laitteen tyyppi

- laitteen tuotenumero

● laitteen tunnusnumero

● tarvittavan varaosan varaosanumero

Vaihtoterä 34.055.21

12.Tekniset tiedot

Verkkojännite: 230V \~ 50Hz

Tehonotto:	1600
Moottorin kierrosluku: 3000min
Peiteleveys:	47cm
Leikkausleveys:	42cm
Leikkauskorkeuden säätö: portaattomasti 25-73 mm
Silppupussin tilavuus: 62 litraa
Äänen painetaso LPA: 79,7 dB(A)
Äänen leholaso LWA: 94 dB(A)
Varressa mitattu tärinä: 10 m/s

W

FIN

1. Häiriönetsintäohje

Hälriö	Mahdollinen	syy
Moottori ei käynnisty	a) Kondensaattori viallinenb) Ei virtaa pistokkeessa b) Tarkasta c) Johto viallinen c) Tarkastad) Kytkin-pistoke-yhdistelmä viallinene) Lilitännät irronneet moottorissa tai e) kondensaattorissaf) Lalte selsoo korkeassa ruohossa f)g) Ruohonleikkurin kotelo tukkeutunut	a) Huoltopalvelu vaihtaa/korjaajohto ja varoked) Huoltopalvelu vaihtaa/korjaaHuoltopalvelu vaihtaa/korjaaKäynnistä lyhyessä ruohossa tai jo leikatullanurmikolla; mahd.muutettava leikkauskorkeuttg) Puhdista kotelo, jotta terä voi pyöriä esteettä
Moottorin leho heikkenee	a) Liian korkea tai liian kostea ruohob) Ruohonleikkurin kotelo tukkeutunutc) Terä erittäin kulunut c) Vaihda terä	a) Korjaa leikkauskorkeusb) Puhdista kotelo uuteen
Huono leikkaustulos	a) Terä on kulunutb) Väärä leikkauskorkeus	a) Vaihda terä uuteen tal terolta seb) Korjaa leikkauskorkeus

Pol

62

Käyttöchjesssa kautulä aktierbe näminämse 5 vuden belumän tisi tapuukassa, atti valmistanikamme huste uuttweltinen. 5 vuoden määrälka aikas lika vaaransitnytshelkiszt tai atti helkiszt, jolloh asilaks on ottanut littcon halunaes. Takuuvasodien edalytyksenö on littcon käyttöchjesssa annellugen määrysten mukainen asiamunleva huollo eräa littocommo määrystenmukainen käyttö. On itsetaan seliva, että asiakkanak isakimsäräiset takuukorvausoikeurudet sällyvät näiden 5 vuoden alkana.

Takuu on volmasa. Saksar Littolasavlari alucella tai kunkin päämyyntieduelpan slusen massa peikalisesti voimassopoleviem lakmäärkysten täydennyyeseni. Araklosan tulse kääntyä tehnusioisse aluseet vastuussa olivan aslaksapalvelun tai alla mainbuh huottapahelun puolen.

① CERTIFICATO DI GARANZIA

199 Kierräys valhtohtona takaisinlähettämiselle: Sähkõilatteen omistajan velvollisuus on takaisinlähettämisen valhtohtona avustaa laitteen asianmukaisa hävilltämistä kierräyksen kautta, kun laite poistetaan käytöstä. Laitteen voi toimittaa myös kierräyspisteeseen, joka suorittaa laitteen hävilltämisen paikallisten kierräys- ja jätteenopoistomäräysten mukaisesti hyödyntään käyttökelpoiset raaka-alineet. Tämä ei koske käytöstö poistettavlin laitteislin kuulutula lisävarustite tai apulaitteita, joissa ei ole sähköcosia.

© Koskee ainoastaan EU-jäsenmaïta

Älä heitä sähkötyökaluja kotitalousjättelsiin.

Sähkökäyttöisiä ja elektronisia vanhoja laitteita koskevan Euroopan direktiivin 2002/96/EY mukaan, joka on sisällytetty kansallisiin lakeihin, tulee loppuun käytelyt sähkökäyttöiset työkalut kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen uusiokäyttöä varten.

© Koskee ainoastaan EU-jäsenmaïta

Älä heitä sähkötyökaluja kotitalousjättelsiin.

Sähkökäyttöisiä ja elektronisia vanhoja laitteita koskevan Euroopan direktiivin 2002/96/EY mukaan, joka on sisällytetly kansallisiin lakeihin, tulee loppuun käytelyt sähkökäyttöiset työkalut kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen uusiokäyttöä varten.

Tuoticiden dokumentaatoiden ja mulden mukaanlitellyjen aslakirjojen vain calltainerkin kopinci tai muunainen monislaminen on salliste anoastaan ISC GmbH nimenomaisella luvala.

TR
