ESE 4216 - Tondeuse à gazon Gardol - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ESE 4216 Gardol au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de produit | Tondeuse à gazon |
| Largeur de coupe | 42 cm |
| Hauteur de coupe | Réglable de 25 à 75 mm |
| Type de moteur | Moteur à essence |
| Puissance du moteur | 1,6 kW |
| Capacité du réservoir | 0,8 L |
| Poids | Environ 25 kg |
| Utilisation | Idéale pour les jardins de taille moyenne |
| Maintenance | Vérifier l'huile et nettoyer le filtre à air régulièrement |
| Sécurité | Utiliser des lunettes de protection et des gants |
| Informations générales | Garantie de 2 ans, pièces de rechange disponibles |
FOIRE AUX QUESTIONS - ESE 4216 Gardol
Téléchargez la notice de votre Tondeuse à gazon au format PDF gratuitement ! Retrouvez votre notice ESE 4216 - Gardol et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ESE 4216 de la marque Gardol.
MODE D'EMPLOI ESE 4216 Gardol
1= avant la mise en service, lisez le mode d'emploi 2= attention, lame en rotation 3= tenez les autres personnes hors de la zone de danger ! 4= avant tout travail sur le dispositif de coupe, vous devez retirer la fiche de contact de la prise 5= attention, la lame tourne encore après l’arrêt du moteur 6= arrêtez le moteur et retirez la fiche de contact avant les réglages ou des travaux de nettoyage ou lorsque la ligne de raccordement s’est accrochée ou est abîmée. 7= attention, maintenez le câble de raccordement loin du dispositif de coupe !
1. Consignes de sécurité générales
Ne permettez jamais à des enfants ou à des personnes n'ayant pas connaissance du mode d'emploi d'utiliser la tondeuse à gazon. Des prescriptions locales peuvent déterminer l'âge minimum requis des utilisateurs. Avant tous travaux de contrôle, de maintenance et de remise en état, il faut déconnecter le câble réseau. Dans la zone de travail de la tondeuse à gazon, l'utilisateur est responsable vis-à-vis de tiers, d'éventuels dommages causés par l'utilisation de la tondeuse à gazon. Ne travaillez que dans de bonnes conditions de lumière ou assurez un éclairage correspondant. Contrôlez toujours si l'appareil ne donne pas de signes d'endommagements. Assurez-vous que tous les dispositifs de protection sont bien montés et qu'ils fonctionnent tous impeccablement N'utilisez pas l'outil si vous êtes fatigué(e). N’utilisez pas l'appareil dans un local fermé ou mal ventilé ou à proximité de liquides inflammables ou explosifs, vapeurs ou gaz. Eteignez le moteur et retirez la fiche de contact avant d’éliminer un blocage ou une obturation du canal d'éjection et avant de contrôler la tondeuse à gazon, de la nettoyer, en effectuer la maintenance ou avant de réaliser des travaux dessus et lorsque vous rencontrez des corps étrangers. Avant l'utilisation contrôlez toujours à vue, si l’outil de coupe, toute l'unité de coupe et les boulons de fixation sont usés ou abîmés. Pour éviter tout déséquilibre, les pièces endommagées ou usées et les boulons de fixation doivent être uniquement remplacés par jeux complets. Les pièces endommagées de l'appareil sont à remplacer par un(e) spécialiste. Pour les réparations, seules les pièces de rechange d'origine doivent être utilisées. Pour le montage ou la dépose de la lame, suivez les directives et portez des gants de protection. Contrôlez le terrain sur lequel vous allez employer la tondeuse à gazon et retirez tous les objets pouvant être attrapés ou éjectés par celle- ci. Les corps étrangers doivent être éliminés avant de tondre le gazon. Faites attention aux câbles de rallonge dont vous avez besoin pour le travail. Pendant la tonte, portez toujours des chaussures rigides et antidérapantes ainsi qu'un pantalon long. Ne tondez jamais pieds nus ou avec des sandales légères. Utilisez toujours la tondeuse à gazon avec un sac collecteur ou travaillez avec le volet de protection fermé lorsque le sac collecteur d'herbe n’est pas employé. Lors de la mise en marche du moteur, la tondeuse à gazon ne doit pas être soulevée. Ne mettez jamais les mains ou les pieds sur ou sous des pièces en rotation. Tenez-vous toujours éloigné de l'orifice d'éjection. Avant de décrocher le sac collecteur d'herbe ou de le vider, le moteur doit être arrêté et la lame être au repos. L’écart de sécurité dû au longeron cité plus tôt doit être respecté. Si vous tondez une pente, vous devez alors tondre perpendiculairement à la pente. N'utilisez pas la tondeuse à gazon pour des pentes de plus de 15 %. Avant de lever la tondeuse à gazon pour la transporter, le moteur doit être arrêté, le câble secteur débranché et la lame être au repos. Veillez à ce que personne, en particulier pas d'enfants ni d'animaux, ne se trouve à proximité directe de la tondeuse à gazon pendant son utilisation. Assurez qu'une distance de sécurité de 10 mètres soit bien respectée. Conservez la tondeuse à gazon dans un lieu sec et inaccessible aux enfants. Les réparations sur des pièces électriques de la tondeuse à gazon doivent exclusivement être effectuées par un(e) spécialiste en électricité. Les câbles de raccordement utilisés ne doivent pas être plus légers que des câbles en gaine caoutchouc H07RN-F conformément à la norme DIN 57 282/VDE 0282 et doivent avoir un diamètre minimal de 1,5 mm
. Les raccords à fiche doivent être dotés de contacts de protection et l'accouplement doit être protégé contre les éclaboussures. Le câble de raccordement doit être fixé au guidon de traction pour soulagement

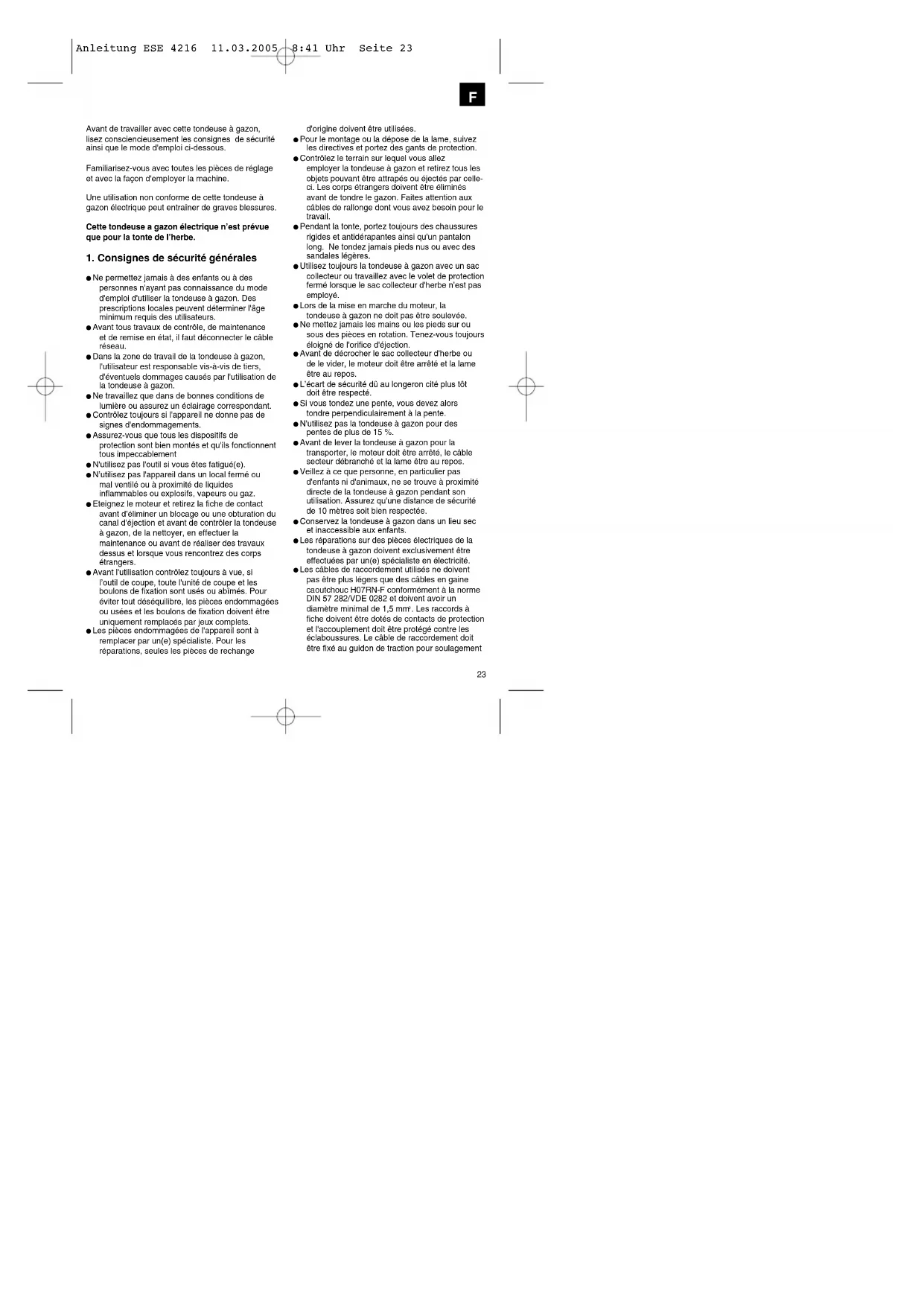

Anleitung ESE 4216 11.03.2005 8:41 Uhr Seite 23et être raccordé à l’interrupteur fiche combiné. Contrôlez, avant l'emploi, le câble quant à d'éventuels endommagements et usures. Ne tondez jamais avec des câbles non irréprochables (valable également pour les câbles du moteur de l'appareil). Si le câble est endommagé pendant la tonte, tirez immédiatement la fiche du réseau et ne contrôlez l'endommagement qu'ensuite. Lors du démarrage du moteur, la tondeuse à gazon ne doit pas être basculée, à moins que la tondeuse à gazon ne doive être soulevée pour le processus en question. Dans un tel cas, basculez-la juste assez et ne soulevez que le côté caché à l'utilisateur. Retirez la fiche de la prise de courant, lorsque l’appareil commence à vibrer inhabituellement (contrôlez tout de suite). Assurez-vous que tous les écrous, vis et boulons soient bien serrés et que l'appareil se trouve dans un état de fonctionnement en toute sécurité. Arrêtez le moteur et retirez la fiche de contact lorsque vous rencontrez un corps étranger, recherchez un endommagement possible et faites les réparations nécessaires avant de redémarrer et de retravailler avec la tondeuse à gazon. La tondeuse à gazon ne doit pas être exposée à la pluie. Le gazon ne doit pas être mouillé ni humide. Veillez à toujours garder une position équilibrée lors de vos travaux. Ne guidez la machine qu'au pas. Soyez particulièrement précautionneux, lorsque vous changez de direction sur une pente. Soyez particulièrement précautionneux lorsque vous faites demi-tour avec la tondeuse à gazon ou lorsque vous la tirez vers vous. Arrêtez la tondeuse lorsque l’appareil doit être basculé pour un transport, lorsque d’autres surfaces que le gazon doivent être franchies et lorsque l’appareil doit être amené jusqu’à la surface à tondre et emmené de celle-ci. Démarrez ou actionnez l'interrupteur de démarrage avec précaution, conformément aux consignes du fabricant. Veillez à garder un écart suffisant des pieds par rapport à l’outil de coupe. Ne levez ni ne portez pas la tondeuse à gazon avec un moteur en marche. Arrêtez le moteur lorsque vous vous écartez de la tondeuse à gazon. Laissez le moteur refroidir avant de mettre la machine dans des locaux fermés. Vérifiez régulièrement la fermeture du sac collecteur d'herbe ou sa perte de capacité de fonctionnement. Avant de régler ou de nettoyer la tondeuse à gazon ou avant de contrôler si le câble de raccordement au réseau est emmêlé ou endommagé, mettez la tondeuse à gazon à l’arrêt et retirez la fiche de contact. Les prises d'accouplement aux organes de raccordement doivent être en caoutchouc, en PVC souple ou autres matériaux thermoplastiques de la même solidité ou être revêtus de ce matériau. Veillez à évitez de passer là où le câble de rallonge ne pourrait pas suivre sans obstacles. Des démarrages intempestifs sur un court temps, particulièrement " jouer " avec le contacteur sont à éviter. Des variations de tension possibles de l’appareil en marche intensive peuvent causer en cas de conditions de réseau défavorables, des dérangements à d'autres appareils branchés sur le même circuit. Dans ce cas, les mesures suivantes sont à prendre (par exemple branchement à un autre circuit électrique que l’équipement touché, mise en service de l'appareil à un autre circuit électrique avec une impédance moindre). Retirez toujours la fiche de contact de la prise : - toujours lorsque vous vous éloignez de la machine. - si l'appareil commence à vibrer anormalement (contrôlez tout de suite). L’utilisateur est responsable pour tout accident ou risque arrivant à une tierce personne ou à ses propriétés.
2. Vue d’ensemble de la structure (cf.
1. Interrupteur de sécurité à 2 points
2. Déchargeur pour câble
3. Fixation de la poignée
4. Sac collecteur d’herbe
5. Clapet d’éjection
6. Poignée de réglage en hauteur
3. Utilisation conforme
Branchement électrique La tondeuse à gazon peut être raccordée à chaque prise de courant d’éclairage (de 230 Volt courant alternatif. S’il n’y a cependant qu’une prise à contact de protection disponible, il faut prévoir un disjoncteur de protection de réseau pour 16A et un disjoncteur à
Anleitung ESE 4216 11.03.2005 8:41 Uhr Seite 24courant de défaut avec max. 30 mA. Câble de raccordement de l’appareil Veuillez n’utiliser que des câbles de branchements d’appareils non endommagés. Le câble de raccordement de l’appareil ne doit pas être trop long (max. 50 m), car autrement cela réduit la puissance du moteur électrique. La section transversale du câble de raccordement de l’appareil doit s’élever à 3 x 1,5mm
. Les câbles de raccordement de tondeuses à gazon électriques souffrent souvent de défauts d’isolations. Les causes en sont entre autres : - des déchirures en passant par-dessus le câble - des endroits écrasés lorsque le câble de raccordement de l’appareil passe sous des portes ou fenêtres - des fissures par vieillissement de l’isolation - des pliures dues à la fixation ou au guidage non conforme du câble de raccordement Si de tels câbles de raccordement sont utilisés alors que leur isolation est endommagée, ils représentent un danger de mort. Les câbles, fiches et prises d’accouplement doivent répondre aux conditions de la liste suivante. Les câbles de raccordement de tondeuses à gazon doivent avoir une isolation caoutchouc. Les câbles de raccordement doivent au moins être de type H05RN-F et avoir 3 brins. Une impression de la désignation de type sur le câble de raccordement est obligatoire. N’achetez que des câbles de raccordement dûment marqués ! Les fiches et prises d’accouplement aux câbles de raccordement doivent être en caoutchouc et être protégées contre les éclaboussures. La longueur des câbles de raccordement n’est pas indifférente. Des câbles de raccordement longs doivent avoir une section de conducteur plus importante. Les câbles de raccordement et conduites de raccordement doivent être contrôlées régulièrement quant à d’éventuels dommages. Veillez à ce que les câbles soient déconnectés pendant le contrôle. Déroulez complètement le câble de raccordement de l’appareil. Contrôlez aussi les introductions des câbles de raccordement, au niveau des fiches et des prises d’accouplement, quant à d’éventuels pincements. La tondeuse à gazon convient à l’utilisation privée dans des jardins domestiques et de loisirs. Sont considérés comme tondeuses à gazon pour les jardins domestiques et de loisirs celles dont l’utilisation annuelle ne dépasse pas 50 heures et qui sont utilisées surtout pour l’entretien de surfaces d’herbe ou de gazon, ne le sont pas cependant celles utilisées dans les installations publiques, les parcs, les terrains de sports ainsi que dans l’agriculture et les exploitations forestières. Le respect du mode d’emploi joint par le fabricant est la condition préalable à une utilisation conforme de la tondeuse à gazon. Le mode d’emploi comprend aussi les conditions d’utilisation, de maintenance et d’entretien. Attention ! A cause du danger physique d’utilisation, la tondeuse à gazon ne doit pas être utilisée pour débroussailler les buissons, les haies et les bouquets, pour couper et broyer des plantes grimpantes ou de gazon sur un toit ou dans des jardinières ni pour nettoyer (aspirer) les chemins et comme hacheur pour réduire des sections d’arbres et de haies. De plus la tondeuse à gazon ne doit pas être utilisée comme moto-bêche ni pour égaliser des bosses du sol, comme par ex. les taupinières. Pour des raisons de sécurité, la tondeuse à gazon ne doit pas être utilisée comme groupe d’entraînement pour d’autres outils d’autres types, à moins que ce ne soit permis par le fabricant.
4. Assemblage de la tondeuse à gazon
La tondeuse à gazon est livrée démontée. Les roues, le guidon complet, le sac collecteur et la poignée de réglage en hauteur doivent être montées avant l’utilisation de la tondeuse à gazon. Suivez le mode d’emploi, étape par étape, et orientez-vous sur les illustrations pour que le montage vous soit simplifié. Montage des roues (cf. figures 2 à 5) Sortez la tondeuse à gazon du carton. Les roues se trouvent dans la zone de coupe de la tondeuse à gazon. Comme protection pour le transport, un capuchon a été posé sur chaque essieu arrière. Ceux-ci ne sont plus nécessaires pour une utilisation ultérieure. Enfichez la roue sur l’axe (figure 2). Prenez la clé universelle fournie et les boulons à six pans creux avec les rondelles (figure 3) et fixez la roue (figure 4). Lorsque vous avez fixé la roue, placez l’enjoliveur dessus (figure 5). Procédez de la même manière pour les 3 roues restantes.
Anleitung ESE 4216 11.03.2005 8:41 Uhr Seite 25Montage du bouton de réglage de la hauteur de la hauteur centrale (cf. figures 6 et 7) Comme protection pour le transport un capuchon a été posé sur l’axe carré du réglage en hauteur. Celui-ci n’est plus nécessaire pour une utilisation ultérieure. Prenez le bouton de réglage fourni et placez le sur l’axe carré (figure 6). Le bouton de réglage peut être fixé avec la vis fournie (figure 6). Enfichez ensuite la partie supérieure du bouton de réglage sur la partie inférieure (figure 7). Montage du guidon (cf. figures 8 à 14) Prenez le bas du guidon et poussez-le sur les tubes de support (figure 8) prémontés. Fixez le bas du guidon, comme dans la figure 9, avec les écrous borgnes fournis. Il faut pousser l’étrier de commande supérieur sur le bas du guidon (figure 11). On peut fixer le guidon supérieur (figure 12) à l’aide des vis (1) et des roues à main (2). Avec les clips de fixation de câbles fournis (figure 13), le câble peut être fixé au guidon (figure 14). Montage du déchargeur pour câble (voir figure 10) Le déchargeur pour câble doit être enfiché sur la partie supérieure de la poignée jusqu’au crantage. On peut le monter comme indiqué en figure 10 comme sur le côté opposé. Montage du sac collecteur (cf. figures 15 à 17) Enfoncez le sac collecteur par-dessus le support du guidon (figure 15). Le sac collecteur doit être fixé sur le guidon comme indiqué sur les figures 16 et 17. Pour accrocher le sac collecteur, le moteur doit être arrêté et la lame ne doit pas tourner. Levez le clapet d’éjection (figure 1 / pos. 5) d’une main. De l’autre main, tenez le sac collecteur par la poignée et accrochez-le par le haut (figure 18).
5. Réglage de la hauteur de coupe
Attention ! Le déplacement de la hauteur de coupe peut seulement être entrepris lorsque le moteur est arrêté et le câble secteur débranché. Avant de commencer à tondre, vérifiez si la lame de coupe n’est pas émoussée et vos moyens de fixations endommagés. Remplacez les outils de coupe émoussés ou endommagés afin qu’aucun déséquilibre ne se produise. Pour ce contrôle, arrêtez le moteur et débranchez la fiche de contact. Le réglage des hauteurs de coupe doit se faire comme suit (cf. figures 19 et 21). Vous voulez réduire la hauteur de coupe, alors tournez le bouton vers la gauche. Si la hauteur doit être augmentée, alors tournez le bouton vers la droite. Lecture de la hauteur de coupe La hauteur de coupe est réglable de 25 à 73 mm en continu. Lire la hauteur de coupe sur la face externe du carter, au-dessus de la roue arrière gauche (voir figure 20).
Raccordez le câble de raccordement de l’appareil à la fiche (figure 22/rep. 1) dans la poignée et bloquez le câble de raccordement à l’aide du déchargeur pour câble (figure 22/rep. 2). Le déchargeur pour câble de raccordement de l’appareil doit toujours être employé. Attention ! Pour éviter toute mise en marche par mégarde, la tondeuse à gazon est dotée d’un interrupteur à deux positions (figure 23). Pour mettre en service, appuyez sur le bouton (1) et maintenez-le enfoncé. Ensuite, actionnez la touche de commutation (2) et relâchez le bouton (1). Pour mettre hors service, relâchez la touche de commutation (2). Effectuez ce processus plusieurs fois de suite pour être sûr que vote appareil fonctionne correctement. Avant d’entreprendre des travaux de réparation ou de maintenance sur l’appareil, vous devez vous assurer que la lame ne tourne pas et que l’appareil est bien déconnecté du réseau. Attention ! N’ouvrez jamais le clapet d’éjection lorsque le dispositif de ramassage va être vidé et que le moteur tourne. Une lame en rotation peut entraîner des blessures. Fixez toujours minutieusement le clapet d’éjection et/ou le sac collecteur d’herbe. En cas d’éloignement, arrêtez avant le moteur. La distance de sécurité donnée par les longerons du guidon entre le carter et l’utilisateur doit toujours être maintenue. En tondant et en modifiant la direction auprès de buissons et de pentes, veuillez faire particulièrement attention. Veillez à vous tenir de façon sûre, portez des chaussures à semelles anti- dérapantes et agrippantes et des pantalons longs. Tondez toujours transversalement par rapport à la pente. Les pentes de plus de 15 degrés ne doivent, pour
Anleitung ESE 4216 11.03.2005 8:41 Uhr Seite 26des raisons de sécurité, pas être tondues avec la tondeuse à gazon. Soyez particulièrement précautionneux lorsque vous vous déplacez en reculant et lorsque vous tirez la tondeuse à gazon. Risque de trébucher !
7. Consignes pour tondre le gazon
correctement Pour la tonte, il est conseillé de travailler par chevauchement. Couper uniquement avec une lame aiguisée, de telle façon que les brins d’herbe ne soient pas effilochés et ne jaunissent pas. Pour obtenir une tonte correcte, il faut faire suivre à la tondeuse à gazon des pistes droites, dans la mesure du possible. Les bords de ces pistes doivent alors se chevaucher de quelques centimètres pour qu’aucune bande ne reste sans tonte. A quelle fréquence doit-on tondre dépend de la vitesse de croissance du gazon. Dans la haute période de croissance (Mai – Juin) deux fois par semaine, sinon une fois par semaine. La hauteur de coupe doit s’élever à 4 - 6 cm et la pousse devrait avoir 4 – 5 cm avant la prochaine tonte. Si le gazon est devenu trop haut, on ne devrait pas faire l’erreur de le couper tout de suite à la hauteur normale. Ceci nuit au gazon. Ne le coupez alors pas plus qu’à la moitié de la hauteur de l’herbe. La partie inférieure du carter de la tondeuse à gazon doit être gardée propre et les dépôts d’herbe absolument éliminés. Les dépôts gênent le processus de démarrage, altèrent la qualité de coupe et l’éjection de l’herbe. Sur les pentes, il faut suivre un câble de tonte transversale par rapport à la pente. On empêche que la tondeuse à gazon ne glisse grâce la position transversale vers le haut. Sélectionnez la hauteur de coupe, en fonction de la hauteur de gazon réelle. Faites plusieurs passages, de sorte de ne couper que 4 cm max. en une fois. Avant d’effectuer tout contrôle de la lame, mettez le moteur à l’arrêt. Pensez aussi que la lame continue à tourner quelques secondes après l’arrêt du moteur. N’essayez jamais, d’arrêter la lame. Vérifiez régulièrement, si la lame est correctement fixée, en bon état et bien aiguisée. Si tel n’est pas le cas, rectifiez ou remplacez-la. Si la lame en mouvement frappe un objet, arrêtez la tondeuse à gazon et attendez, que la lame soit au repos. Contrôlez ensuite l’état de la lame et du porte- lame. S’ils sont endommagés, ils faut les remplacer. Posez le câble de raccordement de l’appareil en forme de boucle devant la prise utilisée, sur la terre. Tondez loin de la prise, c’est-à-dire aussi du câble et veillez à ce que le câble de raccordement soit toujours sur le gazon tondu, afin de ne pas être écrasé par la tondeuse à gazon.
Dès que des restes d’herbe restent sur le sol pendant la tonte, le sac collecteur doit être vidé. Attention ! Avant de décrocher le sac collecteur, arrêtez le moteur et attendez l’arrêt de l’outil de coupe. Pour décrocher le sac collecteur, levez le clapet d’éjection avec une main, avec l’autre main, prenez le sac collecteur par la poignée. Conformément aux prescriptions de sécurité, le clapet d’éjection se ferme au décrochage du sac collecteur et bouche l’orifice d’éjection arrière. Si des restes d’herbe sont accrochés dans l’ouverture, mettez le moteur en marche lentement, et reculez la tondeuse à gazon d’environ 1 m. Les restes de coupe dans le carter et sur l’outil de travail ne sont pas à enlever à la main ou au pied, mais avec les moyens appropriés, par ex. brosse ou balayette. Pour garantir un bon ramassage, le sac collecteur et surtout la grille doivent être nettoyées de l’intérieur après utilisation. N’accrochez le sac collecteur qu’après l’arrêt du moteur et de l’outil de coupe. Levez le clapet d’éjection avec une main et avec l’autre main maintenez le sac collecteur par la poignée et accrochez-le d’en haut
9. Maintenance et stockage
Les travaux de maintenance et de nettoyage sur la tondeuse à gazon, ainsi que le démontage des dispositifs de protection, doivent uniquement être entrepris lorsque le câble secteur est déconnecté. Les lames, porte-lames et écrous usés ou endommagés sont à changer par jeux entiers par un(e) spécialiste, pour maintenir un équilibre. La tondeuse à gazon ne doit pas être nettoyée avec de l’eau, particulièrement en haute pression. Faites en sorte que les éléments de fixation (vis, écrous etc.) soient toujours serrés à fond pour travailler en toute sécurité avec la tondeuse. Contrôlez surtout les apparitions d’usure sur le système de récupération d’herbe. Remplacez les pièces usées ou endommagées. Stockez votre tondeuse à gazon dans un local sec. Pour obtenir une longue durée de vie, toutes les pièces vissées et les roues et essieux doivent être nettoyés et ensuite huilés.
Anleitung ESE 4216 11.03.2005 8:41 Uhr Seite 27Seulement un soin régulier de la tondeuse à gazon lui assure solidité et performance dans le temps, mais surtout vous assure une tonte facile et sans souci de votre gazon. Nettoyez si possible la tondeuse à gazon avec une brosse ou des chiffons. N’utilisez aucun solvant ou eau pour éliminer les salissures. La pièce qui s’use le plus est la lame. Vérifiez régulièrement l’état de la lame tout comme sa fixation. Si la lame est usée, elle doit être changée ou aiguisée tout de suite. Si des vibrations anormales de la tondeuse à gazon se produisent, ceci signifie que la lame n’est pas correctement équilibrée ou a été déformée par un choc. Dans ce cas, il faut la remplacer (voir figures 23 et 24).
10. Changement de lame
Pour des raisons de sécurité, nous conseillons de faire effectuer l’échange de la lame par une entreprise spécialisée dûment autorisée. Attention ! Portez des gants de travail ! Utilisez exclusivement une lame d’origine, sinon le fonctionnement et la sécurité ne sont pas garanties le cas échéant. Pour le remplacement de la lame veuillez procéder comme suit : Desserrez la vis de fixation avec clé polygonale fournie. Retirez la lame et remplacez-la par une neuve. Pour la pose d’une lame neuve, veillez au sens de montage de la lame. Les ailettes de la lame doivent se dresser dans le carter moteur (cf. figure 24). Les logements de coupelles doivent concorder avec les poinçonnages de la lame (cf. figure 25). Ensuite, serrer fermement à nouveau la vis de fixation avec la clé polygonale (cf. figure 25). Le couple de serrage doit être env. de 25 Nm. A la fin de la saison, effectuez un contrôle général de la tondeuse à gazon et retirez tous les dépôts accumulés. Avant tout début de saison, contrôlez absolument l’état de la lame. Pour les réparations, adressez-vous à notre service clients. Utilisez exclusivement des pièces d’origine.
11. Commande de pièces de rechange
Les pièces de rechange peuvent être commandées auprès de la ISC GmbH (adresse : voir le bulletin de garantie), à ce propos, indiquez les données suivantes : Type de l’appareil Numéro d’article de l’appareil N° d’identification de l’appareil Numéro de pièce de rechange de la pièce de rechange nécessaire Lame de rechange 34.055.21
12. Caractéristiques techniques
Tension réseau : 230V ~ 50 Hz Puissance absorbée : 1600 W Vitesse de rotation du moteur : 3000 t/min Largeur de recouvrement : 47 cm Largeur de coupe : 42 cm Réglage de la hauteur de coupe : en continu 25-73 mm Volume du sac collecteur : 62 Litres Niveau de pression acoustique LPA : 79,7 dB(A) Niveau de puissance acoustique LWA : 94 dB(A) Vibration au longeron : 10 m/s
13. Plan de recherche des erreurs
Erreur Causes probables Suppression Moteur ne démarre pas a) condensateur défectueux a) Par l’atelier service clientèle b) Pas de courant dans la fiche b) Contrôler le câble et le fusible c) Câble défectueux c) Contrôler d) Combinaison interrupteur-fiche d) Par l'atelier de service défectueuse clientèle e) Raccordements sur le moteur e) Par l'atelier de service ou condensateur détachés clientèle f) L’appareil est dans herbe haute f) Démarrer sur l’herbe basse ou sur une surface déjà tondue ; modifier éventuellement la hauteur de coupe g) Carter bouché g) Nettoyer le carter pour que la lame tourne librement Puissance du moteur baisse a) Herbe trop haute ou trop humide a) Corrigez la hauteur de coupe b) Carter de tondeuse bouché b) Nettoyez le carter c) Lame très usée c) Changer la lame Coupe non propre a) Lame usée a) Changer la lame ou l’aiguiser b) Hauteur de coupe incorrecte b) Corriger la hauteur de coupe Anleitung ESE 4216 11.03.2005 8:41 Uhr Seite 29Antes de comenzar a trabajar con el cortacésped eléctrico, lea con detenimiento las instrucciones de seguridad que figuran a continuación y el manual de instrucciones. Familiarícese con los elementos de mando y el uso correcto del aparato. El uso inadecuado del cortacésped eléctrico puede provocar accidentes con heridas de gravedad. Este cortacésped eléctrico se ha concebido únicamente para cortar el césped.
La réimpression ou une autre reproduction de la documentation et des documents d’accompagnement des produits, même incomplète, n’est autorisée qu’avec l’agrément exprès de l’entreprise ISC GmbH.
