| Typ výrobku | Elektrická sekačka na trávu |
| Značka | Grizzly |
| Model | EM 1130 |
| Napájení | 220-240 V ~, 50/60 Hz |
| Příkon | 1100 W |
| Volnoběžné otáčky | 3350 ot./min |
| Šířka sečení | 300 mm |
| Výšky sečení | 20 / 40 / 60 mm (3 nastavitelné polohy) |
| Kapacita sběrného koše | 27 L |
| Hmotnost | 7,7 kg |
| Třída ochrany | II |
| Stupeň krytí | IP24 |
| Hladina akustického tlaku (LpA) | 84 dB(A) |
| Zaručená hladina hluku (LWA) | 96 dB(A) |
| Vibrace (ah) | 1,3 m/s² |
| Materiál krytu | Odolný syntetik |
| Nastavení výšky sečení | Odšroubováním a našroubováním kol |
| Skládací rukojeť | Ano (povolte křídlové matice) |
| Ochrana proti nárazu | Ano (integrovaná) |
| Ukazatel naplnění | Ano (na koši) |
| Typ nože | Ocel, šířka 300 mm |
| Záruka | 24 měsíců |
Často kladené otázky - EM 1130 Grizzly
Dotazy uživatelů ohledně EM 1130 Grizzly
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka na trávu ve formátu PDF zdarma! Najděte svůj návod EM 1130 - Grizzly a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. EM 1130 značky Grizzly.
NÁVOD K OBSLUZE EM 1130 Grizzly
Překlad originálního návodu k obsluze
CZ Překlad originálního návodu k obsluze....108
Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.
Před prvním uvedením do provozu si prosím pozorně přečtěte tento návod k obsluze. Tento návod dobře uschovejte a předejte jej každému dalšími uživateli, aby byly tyto informace kdykoliv k dispozici.

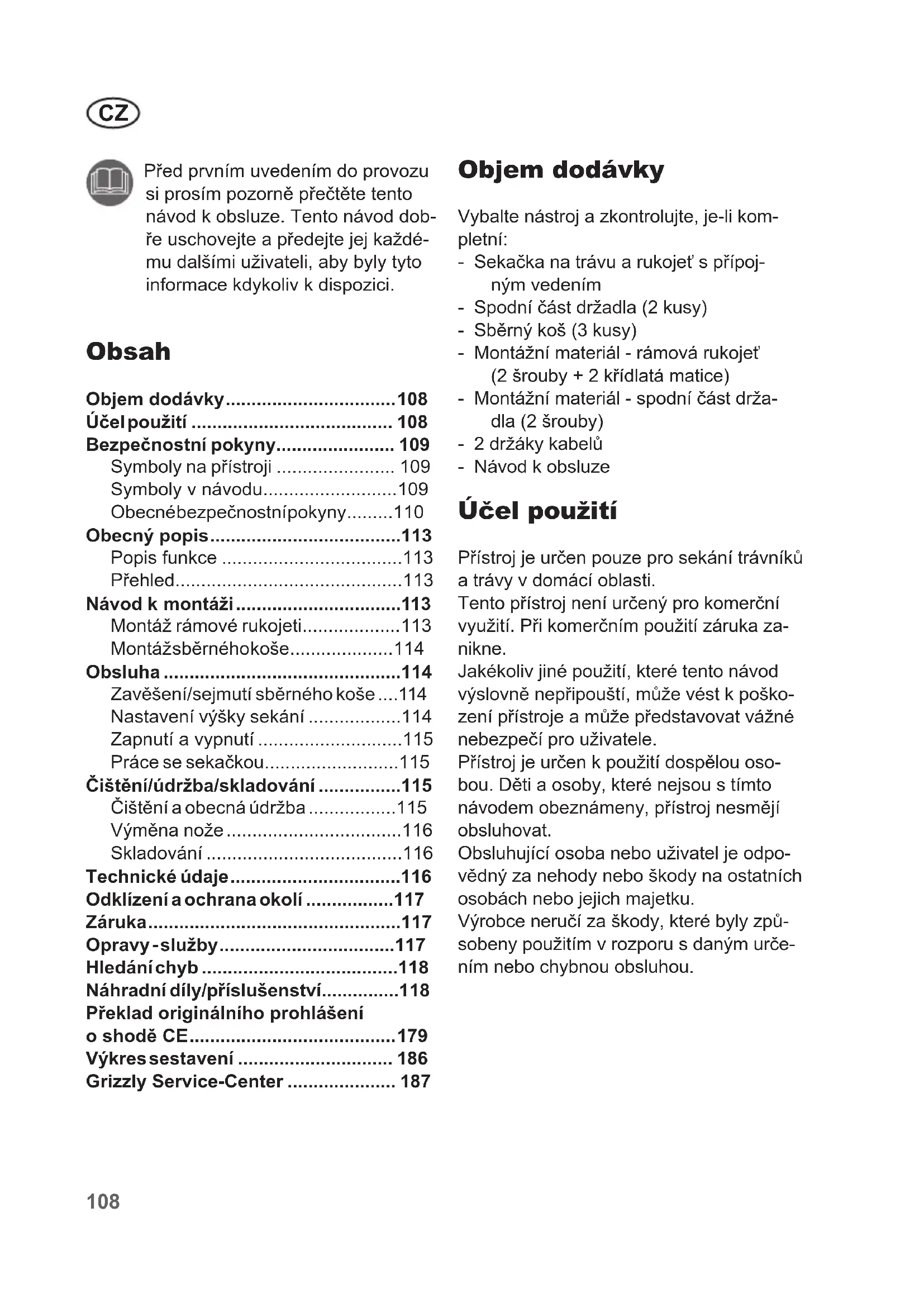

Obsah
Objem dodávky....108
Účel použití 108
Bezpečnostní pokyny.... 109
Symboly na přístroji ...... 109
Symboly v návodu....109
Obecnébezpečnostnípokyny......110
Obecný popis....113
Popis funkce ....113
Přehled....113
Návod k montáži....113
Montáž rámové rukojeti....113
Montážsběrnéhokoše......114
Obsluha....114
Zavěšení/sejmutí sběrného koše ....114
Nastavení výšky sekání .....114
Zapnutí a vypnutí 115
Práce se sekačkou....115
Čištění/údržba/skladování .....115
Čištění a obecná údržba ......115
Výměna nože 116
Skladování 116
Technické údaje....116
Odklízení a ochrana okolí ......117
Záruka....117
Opravy - služby....117
Hledání chyb .....118
Náhradní díly/příslušenství......118
Překlad originálního prohlášení o shodě CE....179
Výkres sestavení 186
Vybalte nástroj a zkontrolujte, je-li kompletní:
- Sekačka na trávu a rukojeť s přípoj-ným vedením
- Spodní část držadla (2 kusy)
- Sběrný koš (3 kusy)
- Montážní materiál - rámová rukojeť (2 šrouby + 2 křídlatá matice)
- Montážní materiál - spodní část držadla (2 šrouby)
- 2 držáky kabelů
- Návod k obsluze
Účel použití
Přístroj je určen pouze pro sekání trávníků a trávy v domácí oblasti.
Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne.
Jakékoliv jiné použití, které tento návod výslovně nepřipouští, může vést k poškození přístroje a může představovat vážné nebezpečí pro uživatele.
Přístroj je určen k použití dospělou osobou. Děti a osoby, které nejsou s tímto návodem obeznámeny, přístroj nesmějí obsluhovat.
Obsluhující osoba nebo uživatel je odpovědný za nehody nebo škody na ostatních osobách nebo jejich majetku.
Výrobce neručí za škody, které byly způsobeny použitím v rozporu s daným určením nebo chybnou obsluhou.
Bezpečnostní pokyny
Tato část pojednává o základních bezpečnostních předpisech při práci s benzínovou sekačkou.
Symboly na přístroji
Varování! těte si návod k obsluze.
Přístroj nevystavujte vlhkosti. Nepracujte při dešti a nesekejte mokrou trávu.
Nebezpečí poranění odmrštěnými částmi. Zabraňte přístupu okolo stojících osob k přístroji.
Opatrně – ostré nože! Nohy a ruce musí být v dostatečné vzdálenosti od přístroje. Nebezpečí poranění! nastavováním nebo čištěním, po zamotání či poškození síťového kabelu vypněte motor a vytáhněte síťovou zástrčku.
Nebezpečí vyplývající z poškozeného síťového kabelu. Sítový kabel udržujte v dostatečné vzdálenosti od přístroje a řezacích nožů!
Pozor! Doběh nože sekačky.
Údaj o hladině hluku L _WA v dB
Třída ochrany II
Elektrické přístroje nepatří do domácího odpadu
Průměr střihu
Indikace naplnění:
Klapka otevřená: ný koš prázdný
Klapka zavřená: ný koš plný
Symboly v návodu
Výstražní znaky s údaji pro vyvarování se škodám na osobách a na věcích.
Příkazové znaky (namísto vykřičníku je vysvětlený příkaz) s údaji pro zabránění škodám.
Informační značky s informacemi pro lepší zacházení s nástrojem.
Obecné bezpečnostní pokyny
Tento přístroj může při neodborném používání způsobit vážná poranění. Aby nedošlo k poranění osob a věcným škodám, bezpodmínečně si přečtěte a dodržujte následující bezpečnostní pokyny a seznamte se se všemi obslužnými díly.
Příprava:
- Tento přístroj smí používat použít osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo mající nedostatek zkušeností a znalostí, pokud je na ně dohlíženo nebo byly ohledně bezpečného používání přístroje poučeny a chápou nebezpečí z něj vyplývající. Děti si s přístrojem nesmí hrát.
- Nedovolte, aby přístroj používaly děti nebo osoby, které neznají návod k obsluze. Místní ustanovení mohou specifikovat minimální stáří obsluhující osoby.
- Přístroj nikdy nepoužívejte v blízkosti osob, zejména dětí a domácích zvířat.
- Obsluha nebo uživatel je odpovědný za nehody či poškození jiných lidí nebo jejich vlastnic-tví.
-
Zkontrolujte terén, kde budete přístroj používat, odstraňte kameny, klacky, dráty nebo jiná cizí tělesa, která by mohl přístroj zachytit a odmrštit.
-
Noste vhodný pracovní oděv, jako jsou pevná obuv s neklouzavou podrážkou a pevné, dlouhé kalhoty. Přístroj nepoužívejte, jste-li naboso nebo v otevřených sandálech. Při práci nenoste volný oděv nebo oděv s dlouhými šňůrkami nebo pásky.
- Před každým použitím provedte vizuální kontrolu přístroje. Přístroj nepoužívejte, pokud chybí, jsou poškozená nebo opotřebovaná ochranná zařízení (např. ochrana proti odraženým předmětům nebo sběrný koš), části řezacího zařízení nebo čepy. K zabránění nevyvážení mohou být poškozené nástroje a čepy vyměňovány jen v sadách.
- Ú přístrojů s několika řeznými nástroji bud’te opatrní, protože pohyb jednoho nože může způsobit rotaci ostatních nožů.
- Používejte jen ty náhradní díly a příslušenství, které byly dodány a doporučeny výrobcem. Používání cizích dílů vede k okamžité ztrátě nároku na záruku.
- Před použitím vždy zkontrolujte, zda připojovací a prodlužovací kabel nevykazují známky poškození nebo opotřebení. Bude-li kabel při používání poškozen, musíte jej okamžitě odpojit z el. sítě. Před odpojením se kabelu nedotýkejte. Přístroj nepoužívejte, je-li kabel poškozený nebo opotřebený.
Práce s přístrojem:
Nohy a ruce nesmíte mít v blízkosti nebo pod rotujícími díly. Hrozí nebezpečí poranění!
Dodržujte ochranu proti hlu- ku a místní předpisy.
Motor nastartujte podle pokynů a jen tehdy, máte-li nohy v dostatečné vzdálenosti od řezných nástrojů.
- Přístroj nepoužívejte v dešti, při špatném počasí, ve vlhkém prostředí nebo na mokré trávě. Pracujte jen při denním světle či dobrém osvětlení.
- S přístrojem nepracujte, pokud jste unaveni nebo se nemůžete soustředit, po požití alkoholu či léků. Během práce si vždy včas udělejte přestávku. Pracujte s rozumem.
- Vždy dbejte, abyste při práci stáli stabilně, zejména na svazích. Pracujte příčně ke svahu, nikdy ne přímo dolů nebo nahoru. Bud'te velmi opatrní při změně směru jízdy na svahu. Nepracujte na příliš strmých svazích.
- Přístroj používejte jen při poma- lé rychlosti. Bud'te velmi opatrní při obracení, přitahování přístro- je či při jízdě pozpátku.
- Přístroj opatrně zapněte podle pokynů v tomto návodu. Dbejte na dostatečnou vzdálenost nohou od rotujících nožů.
- Přístroj při startování nenaklá-nějte, ledaže je to zapotřebí při nájezdu do vysoké trávy. V
tomto případě přístroj nakloňte zatlačením úchytné rukojeti dolů tak, že přední kola přístroje lehce nadzvednete nahoru. Vždy zkontrolujte, zda se obě ruce nachází v pracovní poloze, dříve než přístroj zase položíte zpět na zem.
- Nikdy nepracujte bez sběrného koše nebo ochrany proti odraženým předmětům. Vždy se zdržujte v dostatečné vzdálenosti od vyhazovacího otvoru.
- Motor nespouštějte, pokud stojíte před vyhazovací šachtou.
Pozor, nebezpečí! Nůž dobíhá.
Hrozí nebezpečí poranění.
- Přístroj byste neměli zvedat nebo přepravovat, pokud běží motor. Přístroj vypněte, pokud musí být kvůlí přepravě nakloněn, křížíte-li jiné plochy než travnaté a jedete-li s ním směrem k nebo od ploch, které mají být posekány.
- Vyhazovací otvor trávy musí být stále čistý a volný. Posekanou trávu odstraňujte jen po zastavení stroje.
- Přístroj nenechávejte na pracovišti bez dozoru.
- Nepracujte s poškozeným, nekompletním přístrojem nebo s přístrojem přestavěným bez souhlasu výrobce. Přístroj nikdy nepoužívejte s poškozenými ochrannými zařízeními nebo kryty či s chybějícími bezpečnostními zařízeními, jako jsou usměrňovací zařízení a/nebo zařízení k zachytávání trávy.
CZ
- Přístroj nepřetěžujte. Pracujte jen v uvedeném výkonovém rozsahu a neměňte nastavení regulátoru na motoru. Pro těžké práce nepoužívejte stroje se slabým výkonem. Přístroj nepoužívejte k účelům, pro které není určen.
- Přístroj nepoužívejte v blízkosti hořlavých kapalin nebo plynů. V opačném případě může dojít k požáru nebo výbuchu.
- Přístroj nikdy nezvedejte nebo neodnášejte, pokud motor běží.
-
Přístroj vypněte a vytáhněte sítovou zástrčku a přesvědčte se, zda se zastavily všechny pohyblivé díly:
-
vždy, když opouštíte stroj,
- před čištěním vyhazovacího otvoru nebo odstraněním zablokování,
- je-li síťový kabel poškozený nebo zamotaný,
- pokud prístroj nepoužíváte,
- před kontrolou, čištěním a údržbou na stroji,
- narazí-li přístroj při práci na překážku nebo dojde k nezvyklým vibracím. V tomto případě zkontrolujte poškození přístroje a event. jej nechte opravit.
- Nikdy nedávejte ruce a nohy do blízkosti rotujících částí nebo pod ně. U rotačních sekaček nikdy nesmíte stát před otvorem k vyhazování trávy.
Údržba a skladování:
- Při údržbě nožů dávejte po- zor, zda lze s noži pohybovat dokonce i tehdy, je-li odpojen zdroj napětí.
- Přesvědčte se, zda jsou všechny matice, svorníky a šrouby pevně utaženy a zda lze s přístrojem bezpečně pracovat.
- U sekačky zkontrolujte možná poškození.
- Proved'te potřebné opravy poškozených dílů.
- Nikdy se nepokoušejte přístroj sami opravovat, ledaže jste k tomu kompetentní na základě vašeho vzdělání. Veškeré práce, které nejsou uvedeny v tomto návodu, mohou provádět jen námi autorizované zákaznické servisy.
- Přístroj uchovávejte na suchém místě a mimo dosah dětí.
- O váš přístroj se řádně starejte. K zajištění optimální a bezpečné práce musí být nástroje čisté a ostré. Řid'te se předpisy o údržbě.
- Měníte-li řezací zařízení, navlékněte si ochranné rukavice.
- Pravidelně kontrolujte sběrný koš na trávu, zda není opotřebován nebo zdeformován. Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené části. Při nastavování nožů obzvlášt' opatrní, abyste si nepřiskřípli prsty mezi rotující nože a pevné části sekačky.
- Zkontrolujte, zda jsou použity náhradní řezné nástroje schválené výrobcem.
Elektrická bezpečnost:
- Dbejte, aby síťové napětí od-povídalo údajům uvedeným na typovém štítku.
- Přístroj podle možnosti připojujte jen k zásuvkám s ochranným
vypínačem proti chybnému proudu (vypínač FI) se jmenovitým proudem ne větším než 30 mA.
- Zabraňte dotyku těla s uzemněnými díly (např. s kovovými ploty, kovovými sloupky).
- Používejte jen schválené sítové kabely H05RN-F, které jsou dlouhé maximálně 75 cm a jsou určeny pro použití v terénu. Průřez vodiče sítového kabelu musí činit minimálně 2,5 mm². Před použitím odviňte celý kabel z kabelového bubnu. Zkontrolujte poškození kabelu.
- K uchycení síťového kabelu použijte k tomu určené zavěšení.
- Při práci udržujte síťový kabel mimo dosah řezacího nástroje. Řezné nože mohou poškodit síťový kabel a přijít do styku s vodivými díly. Sít'ový kabel musí ze zásady vždy být za obsluhující osobou.
- Při vytahování zástrčky ze zá- suvky netahejte za kabel. Sít'ový kabel chraňte před teplem, olejem nebo ostrými hranami.
- Přístroj vypněte a vytáhněte síťovou zástrčku ze zásuvky, je-li síťový kabel poškozen. V přípa-dě poškození síťového kabelu musí být tento kabel vyměněn výrobcem, jeho zákaznickým servisem nebo jinou kvalifikovanou osobou, aby se předešlo nebezpečí úrazu.
- Poškozený síťový kabel nepřipojujte k síti. Poškozeného síťového kabelu se nedotýkejte, je-li připojen k síti. Poškozený síťový kabel může vést ke kontaktu s vodivými díly.
Obecný popis
Popis funkce
Elektrická sekačka má řezací nástroj otáčející se paralelně s řeznou rovinou. Je vybavena výkonným elektromotorem, robustním plastovým krytem, bezpečnostním spínačem, ochranou proti odraženým předmětům a sběrným košem. Navíc lze přístroj 3násobně výškově přestavit a má lehce jdoucí kola. Funkce obslužných částí je popsána následovně.
Přehled
1 Rámová rukojeť
2 Křídlaté matice (2 kusy)
3 Spodní část držadlo
4 Sběrný koš
4a Indikace naplnění (není vidět)
5 Kola
6 Kryt prístroje
7 Ochrana proti odraženým před-
mětům
8 Kabelový držák
9 Přístrojová zásuvka
10 Odlehčení kabelu od tahu
11 Odblokovací tlačítko
12 Startovací páčka
Návod k montáži
Před jakoukoli prací na přístroji vytáhněte síťovou zástrčku ze zásuvky. Poškození přístroje a eventuálně z toho vyplývajícím poraněním zabráníte následovně:
Montáž rámové rukojeti
- Nasad'te spodní držadla (3) do držáku těla žacího stroje na trávu (6).
CZ
- Upevněte spodní držadlo (3) po- mocí dodávaných šroubů (13).
-
Upevněte rukojeť (1) pomocí přiložených šroubů (14) a křídlatých matic (2) na spodní části držadla (3). Jsou možné dvě polohy.
-
Kabelové držáky (8) sponami uchyt'te ke držadlu (3) a zafixujte jimi přístrojový kabel.
Po uvolnění obou křídlových matic můžete držadlo zařízení sklapnout pro lepší skladování. Dbejte na to, aby nedošlo k přiskřípnutí napájecího kabelu.
Montáž sběrného koše
-
Oba díly zachytávacího koše na trávu (16) zaklapněte k sobě.
-
Zastrčte držadlo (15) do někte- rého z dílů zachytávacího koše na trávu (16).
Přístroj neprovozujte bez připevněného sběrného koše nebo bez ochrany proti odraženým předmětům. Nebezpečí poranění!
Obsluha
Pozor: Přístroj neprovozujte bez připevněného sběrného koše nebo bez ochrany proti odraženým předmětům. Nebezpečí poranění!
Zavěšení/sejmutí sběrného koše
- Nadzvedněte ochranu proti odraženým předmětům (7) a sběrný koš (4) zavěste do připrave-
ného závěsu na zadní straně přístroje. Napolohujte ochranu proti odraženým předmětům (7) na sběrném koši (4), udrží jej ve správné poloze.
- K sejmutí sběrného koše (4) nadzvedněte ochranu proti odraženým předmětům (7) a vy- věste sběrný koš. Ochranu proti odraženým předmětům sklopte zpět na kryt přístroje.
Indikace naplnění:
Na boku sběrného koše (4) je umístěna indikace naplnění (4a).
Klapka otevřená: ný koš prázdný.
Klapka zavřená: ný koš plný.
Nastavení výšky sekání
Přístroj vypněte, vytáhněte síťovou zástrčku a počkejte, až se nůž za-staví. Hrozí nebezpečí poranění.
Přístroj má 3 poloh k nastavení výšky řezu:
60 mm - velké výška sekání
40 mm - střední výška sekání
20 mm - malé výška sekání
- Odšroubujte kola (5).
Našroubujte kola (5) opět do po- žadované polohy. Všechna kola musí být nastavena ve stejné výšce.
Správná výška sekání u okrasného trávníku činí přibližně 30 - 45 mm, v případě užitkového trávníku přibližně 40 - 65 mm.
Pro první sekání v sezóně by měla být zvolena vysoká výška sekání.
Dbejte na odpovídající akustickou ochranu a místní předpisy.
Zapnutí a vypnutí
-
Zástrčku síťového kabelu (A 9) zasuňte do přístrojové zásuvky (A 1).
-
Z konce síťového kabelu udě-lejte smyčku a zavěste jej do odlehčení kabelu od tahu (10).
-
Přístroj připojte k síťovému na- pětí.
-
Před zapnutím dbejte, aby se přístroj nedotýkal žádných předmětů.
-
K zapnutí stiskněte odblokovací tlačítko (11) na držadle a současně držte stisknutou startovací páčku (12). Uvolněte odblokovací tlačítko (11).
-
K vypnutí uvolněte startovací páčku (12).
Po vypnutí přístroje se nůž ještě několik vteřin otáčí. Nedotýkejte se pohybujícího se nože. Hrozí nebezpečí poranění.
Práce se sekačkou
Pravidelné sekání aktivuje traviny k zesílené tvorbě listů a zároveň odumírá plevel. Proto je trávník po každém sekání hustější a vzniká stejnoměrně zatížitelný trávník.
K prvnímu sekání by mělo dojít zhruba v dubnu při výšce porostu 7 - 8 cm. V hlavním vegetačním období se trávník seká minimálně jednou za týden.
- Se sekáním začněte v blízkosti zásuv-
ky a pokračujte směrem od zásuvky.
- Sítový kabel vždy táhněte za sebou a po obrácení jej položte na již poseka-nou stranu.
- Ved'te přístroj rychlostí chůze pokud možno v rovných dráhách. Pro sekání bez mezer by se dráhy měly vždy o několik centimetrů překrývat.
- Hloubku řezu nastavte tak, aby nebyl přístroj přetěžován.
- Na svazích pracujte vždy šikmo ke svahu. Neposunujte se směrem doza- du.
- Po každém použití přístroj vyčistěte, jak je popsáno v kapitole „Čištění a údržba“.
Po vypnutí přístroje se nůž ještě několik vteřin otáčí. Nedotýkejte se pohybujícího se nože. Hrozí nebezpečí poranění.
štění/údržba/skladování
Zajistěte provádění oprav a údržby, které nejsou popsány v tomto návodě, specializovanou opravnou. Používejte pouze originální náhradní díly.
Při manipulaci s nožem noste ru- kavice.
Před jakoukoli údržbou a čištěním přístroj vypněte, vytáhněte síťovou zástrčku a počkejte, až se nůž za- staví.
Čištění a obecná údržba
Neostřikujte tento nástroj vodou a nečistěte ho pod tekoucí vodou. Existuje nebezpečí elektrického úderu.
CZ
- Udržujte přístroj stále v čistotě. K čištění použijte kartáček nebo hadřík, ale žádné agresivní čisticí prostředky nebo rozpouštědla.
- Po sekání odstraňte kusem dřívka nebo plastu přichycené zbytky rostlin. Vyčistěte zejména větrací otvory, vy-hazovací otvor a nožovou oblast. Nepoužívejte tvrdé ani špičaté předměty, mohly by přístroj poškodit.
- Občas naolejujte kola.
- Před každým použitím zkontrolujte, zda sekačka nevykazuje viditelné nedostatky, jako uvolněné, opotřebované nebo poškozené díly. Zkontrolujte dotažení všech matic, čepů a šroubů.
- Zkontrolujte, zda kryty a ochranná zařízení nejsou poškozena a jsou správně usazena. V případě potřeby je vyměňte.
Výměna nože
Je-li nůž tupý, tak by jej měl nabrousit odborný servis. Je-li nůž poškozený nebo se zdá nevyvážený, tak musí být vyměněn (viz kapitolu Náhradní díly).
-
Otočte prístroj.
-
Použijte pevné rukavice a přidržte nůž (18). Šroubem nože (17) otáčejte proti směru hodinových ručiček za pomocí klíče směrem od vřetena motoru.
-
Při montáži nového nože (18) postupujte zase v opačném pořadí. Dbejte, aby byl nůž ve správné poloze a šroub pevně utažený.
Skladování
- Přístroj uchovávejte na suchém místě chráněném proti prachu, a mimo dosah dětí.
- Dříve než přístroj odstavíte v uzavřených prostorách, nechejte motor ochladit.
- Přístroj nebalte do plastových sáčků, protože by mohl zvlhnout a dostala by se do něj plíseň.
Neručíme za škody vyvolané našimi přístroje, pokud byly tyto způsobeny neodbornou opravou nebo použitím cizích dílů, popř. použitím k neurčenému účelu.
Technické údaje
Přístroj......EM 1130
Jmenovité vstupní napětí.... 220-240 V\~, 50/60 Hz Příkon.... 1100 W Třída ochrany ....II ☐
Druh ochrany....IP24 Otáčky naprázdno ....3350 min ^-1
Průměr střihu....300 mm Výška řezu....20 / 40 / 60 mm
Hmotnost....7,7 kg Objem sběrného koše....27 l
Hladina akustického tlaku (L_pA) ....84 dB(A), K_pA=3 dB Úroveň akustického výkonu ( L_WA ) zaručená....96 dB(A) měřená....93 dB(A), K_WA=3 dB Vibrace ( a_h )....1,3 m/s ^2
Akustické hodnoty a hodnoty vibrate byly určeny dle norem a předpisů, jmenovaných v prohlášení o konformitě. Technické a optické změny mohou být v rámci dalšího vývoje provedeny bez oznámení. Všechny míry, pokyny a údaje tohoto návodu k obsluze nejsou proto zaručeny. Právní nároky, které budou kladeny na základě tohoto návodu k obsluze, nelze proto uplatnit.
Uvedená emisní hodnota vibrací byla změřena podle normovaného zkušebního
postupu a může být použita k porovnání elektrického přístroje s jinými přístroji.
Uvedená emisní hodnota vibrací může být také použita k úvodnímu odhadu vystavení emisím.
Výstraha: Emisní hodnota vibrací se může během skutečného používání elektrického přístroje odlišovat od uvedené hodnoty, v závislosti na způsobu, kterým je elektrický přístroj používán.
Je zde nutné, aby byla stanovena bezpečnostní opatření k ochraně uživatele, která by se opírala o odhad vystavení emisím během sku-tečných provozních podmínek (přitom musí být zohledněny všechny části provozního cyklu, např. doby, kdy je elektrický přístroj vypnut, a takové, ve kterých je přístroj sice zapnut, ale běží bez zatížení).
Odklízení a ochrana okolí
Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.
Elektrické přístroje nepatří do domácího odpadu
- Odevzdejte jej ve sběrně šrotu. Po- užité díly z plastu a kovu se tam dle druhu materiálu roztřídí a mohou se pak zavést do recyklace. Dotažte se k tomuto tématu ve Vašem servisním středisku.
- Posekaný materiál uložte na kompost, neodhazujte jej do popelnice.
- Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.
Záruka
Na tento přístroj poskytujeme záruku 24 měsíců. Při komerčním použití záruka zanikne.
Škody, které byly způsobeny přirozeným opotřebením, přetížením anebo neodbornou obsluhou, jsou ze záruky vyloučeny. Určité konstrukční části podléhají jejich běžnému opotřebení a jsou proto ze záruky vyloučeny. Patří k nim především: Náhradní nůž.
Předpokladem pro poskytnutí záručního plnění je kromě toho, že byly dodrženy pokyny pro čištění a údržbu.
Škody, které vznikly v důsledku závad materiálu anebo chyb výrobce, budou bezplatně odstraněny náhradní dodávkou anebo opravou.
Předpokladem je vrácení nerozmontovaného přístroje prodejci spolu s kupním a záručním dokladem.
Opravy - služby
Předpokladem je, že se nástroj vrátí našemu Grizzly service-centru v rozloženém stavu s dokladem o koupi a s dokladem o záruce.Můžeme se zabývat pouze přístrojmi, které byly zaslány dostatečně zabalené a vyplacené.
Pozor: V případě reklamace anebo servisu zašlete prosím Váš přístroj na naši servisní adresu vyčištěný a s upozorněním na poruchu.
Nevyplacené – jako neskladné zboží, expres nebo zvláštní dopravou – zaslané přístroje nebudou přijaty.
Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.
Hledání chyb
| Problém Možná příčina Odstranění závady | ||
| Přístroj nelze zapnout | Bez síťového napětí | Zkontrolujte zásuvku, kabel, vedení, zástrčku, event. opravu provede kompetentní elektrikář |
| Defektní startovací páčka (A 12) nebo odblokovací tlačítko (A 10) | Oprava zákaznickým servisem | |
| Opotřebované uhlíkové kartáče | ||
| Defektní motor | ||
| Tráva příliš dlouhá | Nastavte větší výšku řezu. Stlačením rámové rukojeti lehce nadzvedněte přední kolečka F . | |
| Motor vypadává Zablokování cizím tělesem Odstraňte cizí těleso. | ||
| AVýsledek práce není uspokojivý nebo motor těžce pracuje. | Příliš nízká výška řezu | Nastavte menší výšku řezu F . |
| Nůž tupý | Nože lze brousit nebo vyměnit H . | |
| Oblast nože ucpaná čistící stroje | ||
| Nůž špatně namontován | Nůž správně namontujte H . | |
| Nůž se netočí | Nůž zablokován trávou Odstraňte trávu. | |
| Šroub nože volný | Utáhněte šroub nože H . | |
| Abnormální hluk, chrastit nebo vibrační | Šroub nože volný | Utáhněte šroub nože H . |
| Defektní nůž | Vyměňte nůž H . | |
Náhradní díly/příslušenství
Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu
Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „Grizzly Service-Center“). Ujistěte se, že budete mít po ruce níže uvedená čísla objednávky.
Nůž 13700207
Sběrný koš....91095797
Съдържание
* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8 června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
| Translation of the original EC declaration of conformity | Vertaling van de origineleNLCE-conformiteits-verklarin |
| We hereby confirm that the Electric LawnmowerDesign Series EM 1130Serial number201803000001 - 201803002768conforms with the following applicable relevant version of the EU guidelines: | Hiermede bevestigen wij dat de Elektrische grasmaaierbouwserie EM 1130Serienummer201803000001 - 201803002768is overeenkomstig met de hierna volgende,van toepassing zijnde EU-richtlijnen: |
| 2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU* | |
| In order to guarantee consistency, the following harmonised standards as well as national standards and stipulations have been applied: | Om de overeenstemming te waarborgen,werden de hierna volgende, in overeenstemming gebrachte normen en nationalenormen en bepalingen toegepast: |
| EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 60335-1:2012/A11:2014 • EN 60335-2-77:2010 • EN 62233:2008EN 61000-3-2:2014 • EN 61000-3-3:2013 | |
| We additionally confirm the following in accordance with the 2000/14/EC emissions guideline:Sound power levelguaranteed: 96 dB(A)measured: 93 dB(A)Compliance evaluation process carried out in accordance with Appendix VI / 2000/14/ECRegistered Office: TÜV Süd, NB 0036 | Bovendien wordt in overeenstemming met degeluidsemissierichtlijn 2000/14/EC bevestigd:Akoestisch niveaugegarandeerd: 96 dB(A)gemeten: 93 dB(A)Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex VI /2000/14/ACAangemeld bij: TÜV Süd, NB 0036 |
| This declaration of conformity is issued under the sole responsibility of the manufacturer: | De exclusieve verantwoordelijkheid voorde uitgifte van deze conformiteitsverklaringwordt gedragen door de fabrikant: |
Grizzly Tools GmbH & Co. KGStockstädter Straße 20 D-63762 Großostheim,Germany15.03.2018 |  Christian FrankDocumentation Representative,Documentatiegelastigde |
e-mail: prijemoprav@hecht.cz
