MANUALE UTENTE EM 1130 Grizzly

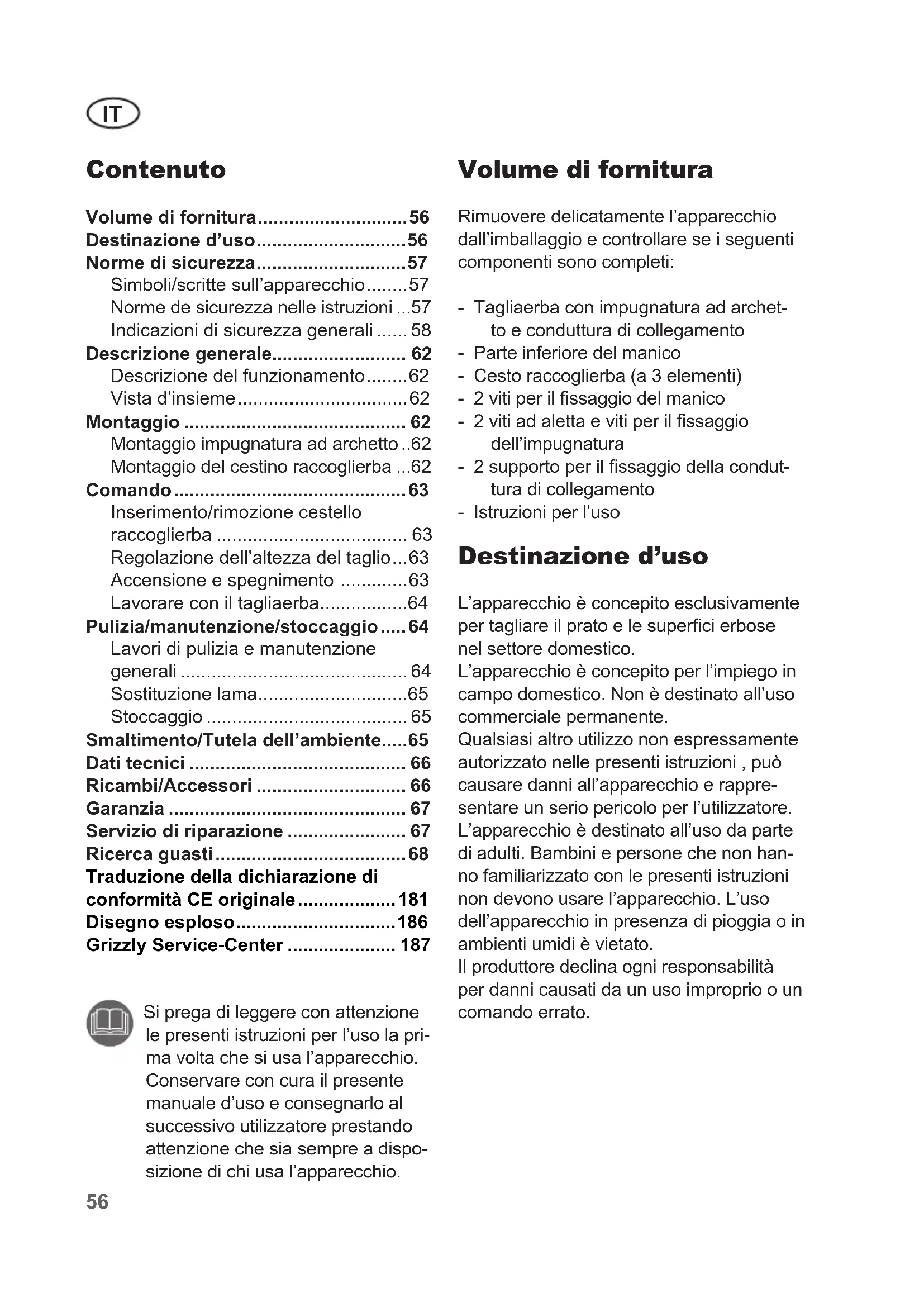

• Contenuto Volume di fornitura p. 56
• Destinazione d’uso p. 56
• Norme di sicurezza p. 57
• Simboli/scritte sull’apparecchio p. 57
• Norme de sicurezza nelle istruzioni p. 57
• Indicazioni di sicurezza generali p. 58
• Descrizione generale p. 62
• Descrizione del funzionamento p. 62
• Vista d’insieme p. 62
• Montaggio p. 62
• Montaggio impugnatura ad archetto p. 62
• Montaggio del cestino raccoglierba p. 62
• Comando p. 63
• Inserimento/rimozione cestello raccoglierba p. 63
• Regolazione dell’altezza del taglio p. 63
• Accensione e spegnimento p. 63
• Lavorare con il tagliaerba p. 64
• Pulizia/manutenzione/stoccaggio p. 64
• Lavori di pulizia e manutenzione generali p. 64
• Sostituzione lama p. 65
• Stoccaggio p. 65
• Smaltimento/Tutela dell’ambiente p. 65
• Dati tecnici p. 66
• Ricambi/Accessori p. 66
• Garanzia p. 67
• Servizio di riparazione p. 67
• Ricerca guasti p. 68
• Si prega di leggere con attenzione le presenti istruzioni per l’uso la pri- ma volta che si usa l’apparecchio. Conservare con cura il presente manuale d’uso e consegnarlo al successivo utilizzatore prestando attenzione che sia sempre a dispo- sizione di chi usa l’apparecchio. Volume di fornitura Rimuovere delicatamente l’apparecchio dall’imballaggio e controllare se i seguenti componenti sono completi: - Tagliaerba con impugnatura ad archet- to e conduttura di collegamento - Parte inferiore del manico - Cesto raccoglierba (a 3 elementi) - 2 viti per il ssaggio del manico - 2 viti ad aletta e viti per il ssaggio dell’impugnatura - 2 supporto per il ssaggio della condut- tura di collegamento - Istruzioni per l’uso Destinazione d’uso L’apparecchio è concepito esclusivamente per tagliare il prato e le superci erbose nel settore domestico. L’apparecchio è concepito per l’impiego in campo domestico. Non è destinato all’uso commerciale permanente. Qualsiasi altro utilizzo non espressamente autorizzato nelle presenti istruzioni , può causare danni all’apparecchio e rappre- sentare un serio pericolo per l’utilizzatore. L’apparecchio è destinato all’uso da parte di adulti. Bambini e persone che non han- no familiarizzato con le presenti istruzioni non devono usare l’apparecchio. L’uso dell’apparecchio in presenza di pioggia o in ambienti umidi è vietato. Il produttore declina ogni responsabilità per danni causati da un uso improprio o un comando errato. Traduzione della dichiarazione di conformità CE originale p. 181
• Disegno esploso p. 186
• Grizzly Service-Center IT p. 187

Norme di sicurezza Questa sezione tratta le indicazioni di sicu- rezza fondamentali durante il lavoro con il tagliaerba elettrico. Simboli/scritte sull’apparecchio Attenzione! Leggere attentamente le istruzioni d’uso. Non esporre l’apparecchio all’umi- dità. Non lavorare in presenza di pioggia e non tagliare erba bagnata. Pericolo di lesioni a causa di parti catapultate. Tenere lontane le persone dal to- saerba. Attenzione – Lame da taglio a󰀩- late! Tenere lontani piedi e mani. Pericolo di lesioni! Spegnere il motore e staccare la spina elettrica prima di eseguire i lavori di regolazione o di pulizia oppure se il cavo di rete è in- ceppato o danneggiato.

Indicazione del livello di rumore

in dB. Classe di protezione II Attenzione! Scia della lama del tagliaerba. Pericolo a causa del cavo di rete danneggiato. Tenere il cavo di rete lontano dall’apparecchio e dalla lama da taglio! Gli apparecchi elettrici non devo- no essere smaltiti insieme ai riuti domestici.

Cerchio di taglio Indicatore del livello di riempimento: Sportello aperto: Cesto raccoglierba vuoto Sportello chiuso: Cesto raccoglierba pieno Norme de sicurezza nelle istruzioni Simboli di pericolo con indica- zioni relative alla prevenzione di danni a cose e persone. Simboli di divieto (al posto del punto esclamativo il divieto viene delucidato) con indicazioni relative alla prevenzione di danni. Simboli di avvertenza con infor- mazioni relative ad un uso corretto dell’apparecchioIT

Indicazioni di sicurezza generali In caso in uso improprio que- sto apparecchio può causare lesioni gravi. Per evitare dan- ni a persone e cose, leggere e osservare tassativamente le seguenti indicazioni di sicu- rezza e familiarizzare con tutti i componenti di comando. Preparazione:

• È ammesso l’utilizzo del pre- sente apparecchio da parte di persone con capacità siche, sensoriali o intellettive limitate oppure con carente esperien- za e/o conoscenza, se queste vengono sorvegliate o istruite sull’uso sicuro dell’apparecchio e comprendano i pericoli che ne derivano. È vietato far giocare i bambini con l’apparecchio.

• Non permettere mai a bambini o ad altre persone, che non conoscono le istruzioni d’uso, di usare l’apparecchio. Alcune disposizioni locali prevedono un’età minima per l’utilizzatore.

• Non usare mai l’apparecchio quando si trovano nelle vicinan- ze persone, in particolare bam- bini e animali domestici.

• L’operatore o utilizzatore è re- sponsabile per infortuni o danni ad altre persone o alla proprietà delle stesse.

• Controllare l’area nella quale viene impiegato l’apparecchio e rimuovere pietre, bastoni, li metallici o altri corpi estranei che possono essere catturati e catapultati.

• Indossare apposito abbiglia- mento da lavoro come scarpe chiuse con suola antiscivolo e un pantalone lungo resistente. Non usare l’apparecchio scalzi o con i sandali. Evitare di indos- sare capi di abbigliamento aperti o con lacci o cinte pendenti

• Prima di ogni uso, eseguire un controllo visivo dell’apparecchio. Non usare l’apparecchio in caso di dispositivi di sicurezza (p. es. protezione antiurto o cesto raccoglierba), componenti del dispositivo di taglio o bulloni mancanti, usurati o danneggiati. Per evitare uno sbilanciamento, gli utensili e bulloni danneggiati devono essere sostituiti nel set.

• Prestare particolare attenzione quando si usano apparecchio con più utensili da taglio, in quando il movimento della lama può provocare la rotazione delle restanti lame.

• Usare solo ricambi e accessori forniti e consigliati dal produtto- re. L’impiego di corpi estranei comporta l’immediata esclusio- ne del diritto di garanzia.

• Prima dell’uso è necessario controllare sempre la conduttura di collegamento e la prolunga per vericare l’eventuale pre- senza di segni di danneggia- mento o usura. Se la conduttura viene danneggiata durante l’uso, è necessario staccarla immediatamente dalla rete di alimentazione. Non toccare la conduttura prima di staccarla. Non usare la mac- china se la conduttura è consu- mata o danneggiata.IT

Lavorare con l’apparecchio: Non tenere i piedi e le mani vicino o sotto alle parti rotanti durante il lavoro. Pericolo di lesioni! Osservare la protezione antirumore e le disposizioni locali.

• Accendere il motore secondo le istruzioni e solo, quando i piedi sono posizionati ad una distan- za sicura dagli utensili da taglio.

• Non usare l’apparecchio in pre- senza di pioggia o maltempo, in ambienti umidi o sul prato bagnato. Lavorare solo con la luce diurna o con una buona illuminazione.

• Non lavorare con l’apparecchio, se si è stanchi o poco concen- trati o dopo l’assunzione di alcol o farmaci. Fare una pausa ad intervalli regolari. Lavorare con raziocinio.

• Durante il lavoro, prestare atten- zione ad una posizione stabile, in particolare sui pendii. Lavo- rare sempre trasversalmente al pendio, mai su è giù. Prestare particolare attenzione, quando si cambia la direzione di marcia sui pendii. Non lavorare su pen- dii eccessivamente ripidi.

• Condurre l’apparecchio a pas- so d’uomo. Prestare particolare attenzione, quando si gira o tira verso di se l’apparecchio o si cammina all’indietro.

• Accendere l’apparecchio con cautela secondo le indicazioni contenute nelle presenti istruzio- ni. Prestare attenzione ad una su󰀩ciente distanza dei piedi dalle lame rotanti.

• Non ribaltare l’apparecchio durante l’avviamento, salvo nei casi in cui sia necessario per la partenza nell’erba alta. In questo caso, ribaltare l’apparec- chio premendo l’impugnatura in modo tale che le ruote anteriori dell’apparecchio vengano leg- germente sollevate. Controllare sempre che le due mani si trovano in posizione di lavoro, prima di riappoggiare l’apparec- chio sul terreno.

• Non lavorare mai senza cesto raccoglierba o protezione an- tiurto. Tenersi sempre lontani dall’apertura di espulsione dell’erba.

• Non lavorare mai senza prote- zione antiurto o cestello racco- glierba. Mantenersi sempre lon- tani dall’apertura di espulsione.

• Non avviare il motore quando si è posizionati davanti al vano di espulsione. Attenzione pericolo! La lama continua a ruotare. Pericolo di lesioni.

• L’apparecchio non deve essere sollevato o trasportato, n tanto che il motore gira. Spegnere l’apparecchio nel caso in cui debba essere ribaltato per il trasporto, si debbano attraver- sare superci diverse dal prato e l’apparecchio venga condotto verso le e lontano dalle super- ci da tagliare.

• Tenere l’apertura di espulsioneIT

dell’erba sempre pulita e libera. Rimuovere l’erba tagliata solo quando l’apparecchio è fermo.

• Non lasciare mai l’apparecchio incustodito sul posto di lavoro.

• Non lavorare con l’apparecchio danneggiato, incompleto o trasformato senza il consenso del produttore. Non usare mai l’apparecchio con dispositivi di sicurezza o schermature dan- neggiati oppure senza i disposi- tivi di sicurezza come i disposi- tivi di deviazione e/o di raccolta dell’erba.

• Non sovraccaricare l’apparec- chio. Lavorare solo nel campo di potenza specicato e non mo- dicare le impostazioni di rego- lazione del motore. Non usare apparecchi a bassa potenza per lavori pesanti. Non usare l’ap- parecchio per scopi diversi da quelli per cui è stato concepito .

• Non usare l’apparecchio nelle vicinanze di liquidi o gas inam- mabili. La mancata osservanza di questa indicazione comporta rischi di incendio o di esplosio- ne.

• Non sollevare o trasportare mai l’apparecchio mentre il motore gira.

• Spegnere l’apparecchio, stac- care la spina e assicurarsi che tutte le parti mobili siano ferme: - sempre, quando si abbando- na l’apparecchio e non viene usato. - prima di sbloccare i bloccaggi o di rimuovere gli intasamenti nel canale di espulsione; - quando il cavo di rete è dan- neggiato o aggrovigliato, - prima di controllare, pulire l’apparecchio o di eseguire lavori al medesimo; - quando si incontra un corpo estraneo. Individuare even- tuali danneggiamenti all’ap- parecchio ed eseguire le riparazioni necessarie, prima di riavviare e lavorare con l’apparecchio; - nel caso in cui l’apparecchio inizi a vibrare in modo anor- male, è necessario un con- trollo immediato. - garantire che qualsiasi dado, bullone e vite sia ben stretto. - controllare il tosaerba per ve- ricare l’eventuale presenza di danneggiamenti. - eseguire le riparazioni neces- sarie delle parti danneggiate

• Non posizionare mai le mani o i piedi vicino o sotto le parti ro- tanti. In caso di tosatura con la falce, non posizionarsi mai da- vanti all’apertura di espulsione dell’erba . Manutenzione e stoccaggio:

• Durante i lavori di manutenzione delle lame da taglio, assicurarsi che le lame da taglio possano essere mosse anche quando la fonte di tensione è staccata.

• Assicurarsi che tutti i dadi, viti e bulloni siano ben stretti e l’ap- parecchio sia in condizioni di lavoro sicure.

• Non tentare di riparare autono- mamente l’apparecchio, salvo nel caso in cui si è adeguata- mente istruiti. Tutti i lavori non specicati nelle presenti istruzio- ni d’uso devono essere e󰀨ettuatiIT

esclusivamente dai centri di assistenza clienti da noi autoriz- zati.

• Conservare l’apparecchio in un luogo asciutto e fuori dalla por- tata di bambini.

• Trattare l’apparecchio con cura. Tenere gli utensili a󰀩lati e puliti, in modo tale da garantire con- dizioni di lavoro migliori e più sicure. Seguire le disposizioni di manutenzione.

• Indossare guanti di protezione , quando si sostituisce il dispositi- vo da taglio.

• Controllare regolarmente il dispositivo raccoglierba per ve- ricare l’eventuale presenza di usura e deformazioni. Per motivi di sicurezza, sostituire le parti usurate o danneggiate. Prestare particolare attenzione durante la regolazione delle lame, in modo tale da evitare che le dita non vengano schiacciate tra le lame rotanti e le parti sse della macchina.

• Assicurarsi che vengano usati solo utensili da taglio di ricam- bio autorizzati dal produttore. Sicurezza elettrica:

• Prestare attenzione che la ten- sione di rete corrisponda alle in- dicazioni riportate sulla targhetta dell’apparecchio.

• Possibilmente allacciare l’appa- recchio solo ad una presa prov- vista di circuito di sicurezza per correnti di guasto (interruttore FI) con una corrente di apertura di massimo 30 mA an.

• Evitare il contatto del corpo con le parti messe a terra (p. es. re- cinzioni o pali metallici).

• Usare solo prolunga ammes- si del tipo H05RN-F, con una lunghezza massima di 75 m e concepiti per l’uso all’esterno. Il diametro del cavo di rete deve corrispondere minimo a 2,5 mm

Prima dell’uso, srotolare sempre completamente la bobina del cavo. Controllare il cavo per ve- ricare la presenza di eventuali danneggiamenti.

• Per il ssaggio del prolunga usa- re la spira del cavo prevista.

• Durante il lavoro, tenere il cavo di rete lontano dall’utensile da taglio. Le lame da taglio posso- no danneggiare il prolunga e provocare il contatto con le parti conduttive. In generale, condurre il prolunga dietro l’utilizzatore.

• Non usare il prolunga per stacca- re la spina dalla presa. Protegge- re il prolunga dal calore, dall’olio e da spigoli vivi.

• Spegnere l’apparecchio e stac- care la spina elettrica dalla pre- sa, se il prolunga è danneggiato. Nel caso in cui la conduttura di collegamento di questo apparec- chio venga danneggiato, deve essere sostituita da una condut- tura di collegamento speciale, che può essere fornita dal pro- duttore o dal servizio di assisten- za clienti dello stesso.

• Non collegare un prolunga dan- neggiato alla rete di alimenta- zione. Non toccare un prolunga danneggiato, n tanto che è col- legato alla rete di alimentazione. Un cavo di rete danneggiato può provocare il contatto con le parti conduttive.IT

Descrizione generale Descrizione del funzionamento Il tagliaerba elettrico possiede un uten- sile da taglio che gira parallelamente al livello di taglio. E’ dotato di un motore elet- trico potente, un alloggiamento di plastica resistente, un interruttore di sicurezza e una protezione antiurto come anche di un cesto raccoglierba con indicatore del livel- lo di riempimento. Inoltre l’apparecchio è regolabile in altezza a 3 livelli ed è dotato di ruote facili da manovrare. Il funzionamento dei componenti è riporta- to nelle seguenti descrizioni. Le gure relative al comando dell‘apparecchio si trovano nelle pagine 2-3. Vista d’insieme

1 Impugnatura ad arco 2 Dadi ad aletta 3 Montante inferiore 4 Cestello raccoglierba 4a Indicatore del livello di riempi- mento (non a vista) 5 Ruote 6 Alloggiamento tagliaerba 7 Protezione antiurto 8 Serracavi 9 Presa dell’apparecchio 10 Scarico della trazione cavo 11 Pulsante di sblocco 12 Dadi ad alette Montaggio Prima di iniziare il lavoro, staccare la spina dell’apparecchio. Pericolo di danni a persone. Montaggio impugnatura ad archetto

1. Inserire i manici inferiori (3) nel-

la sede dell’alloggiamento del tagliaerba (6).

2. Fissare i manici inferiori (3) con

chetto (1) con le viti fornite (14) e i dadi ad aletta (2) sul manico inferiore (3). Sono possibili due posizioni.

4. Attaccare il serracavo (8) nel

manico inferiore (3) e ssarvi il cavo. Allentando i due dadi ad aletta è possibile ribaltare l’impugnatura ad archetto verso il basso per lo stoc- caggio dell’apparecchio. Prestare attenzione che il cavo di rete non venga schiacciato. Montaggio del cestino raccoglierba

sto raccoglierba (16).

2. Inserire l’impugnatura (15) in

una delle due parti del cesto raccoglierba (16). Attenzione: non azionare l’ap- parecchio senza la protezione antiurto o il cestino raccoglierba completamente montati. Perico- lo di lesioni!IT

Comando Inserimento/rimozione cestello raccoglierba

1. Per appendere il cesto racco-glierba (4) sollevare la protezio-ne antiurto (7) e appendere il cesto raccoglierba (4). Ribaltare la protezione antiurto (7) sul cesto raccoglierba (4). Tiene il cesto raccoglierba (4) nella po-sizione corretta. 2. Per rimuovere il cesto raccoglierba (4) sollevare la protezione antiurto (7) e staccare il cesto raccoglierba (4). Ribaltare indietro la protezione antiurto (7) sull’alloggiamento del tagliaerba (6).Livello di riempimento:Sul lato del cesto raccoglierba (4) si trova un indicatore del livello di riempimento (4a). Sportello aperto: Cesto raccoglierba vuoto. Sportello chiuso: Cesto raccoglierba pieno.Regolazione dell’altezza del taglio Spegnere l’apparecchio, staccare la spina elettrica e attendere l’arre-sto della lama. Rischio di danni a persone.L’apparecchio è dotato di 3 posizioni per la regolazione dell’altezza di taglio: 60 mm - grande l’altezza di taglio 40 mm - media l’altezza di taglio 20 mm - piccola L’altezza di taglio

1. Svitare le ruote (5). 2. Avvitare nuovamente le ruote (5) nella posizione desiderata. Tutte le ruote devono essere impostate sull’altezza corretta.L’altezza di taglio corretta per un prato de-corativo corrisponde a circa 30 - 45 mm, per un prato calpestabile a circa 45 - 60 mm. Per il primo taglio della stagione si consiglia di scegliere un’altezza di taglio elevata. Osservare i regolamenti per la pro-tezione antirumore e le disposizioni locali. Accensione e spegnimento

1. Inserire la spina del cavo di rete nella presa (

1). 2. Per lo scarico della trazione, formare con l’estremità del cavo di rete un occhiello e appenderlo nello scarico della trazione (10). 3. Allacciare l’apparecchio alla ten-sione di rete. 4. Prima di procedere all’accensio-ne, prestare attenzione che l’ap-parecchio non tocchi oggetti. 5. Per accendere l’apparecchio, premere il pulsante di sbloc-caggio (11) sull’impugnatura e contemporaneamente tenere premuta la leva di avviamento (12). Rilasciare il pulsante di sbloccaggio (11).IT

rilasciare la leva di avviamento (12). Dopo lo spegnimento dell’appa- recchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persone. Lavorare con il tagliaerba Una tosatura regolare stimola la forma- zione ra󰀨orzata delle foglie e al contempo provoca la distruzione dell’erbaccia. Per questo motivo, dopo ogni intervento di tosatura il prato diventa più tto e omo- geneo. Il primo taglio avviene circa a partire da aprile con un’altezza di crescita di

70 - 80 mm. Nella stagione vegetativa

principale il prato deve essere tosato mini- mo una volta a settimana.

• Iniziare a tosare nelle vicinanze della presa e proseguire allontanandosi dal- la stessa.

• Condurre la prolunga sempre dietro di se e, dopo l’inversione, condurla sul lato già tosato.

• Condurre l’apparecchio a passo d’uo- mo eseguendo traiettoria più dritte possibili. Per una tosatura perfetta, le traiettorie dovrebbero sovrapporsi di alcuni centimetri.

• Regolare la profondità di taglio in modo tale da non sovraccaricare l’apparecchio. Altrimenti si rischia di danneggiare il motore.

• Sui pendii lavorare sempre trasversal- mente. Prestare particolare attenzione durante le manovre di retromarcia e quando si tira l’apparecchio.

• Pulire l’apparecchio dopo ogni impie- go come descritto nel capitolo „Puli- zia, manutenzione, stoccaggio“ Dopo lo spegnimento dell’appa- recchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persone. Pulizia/manutenzione/ stoccaggio Fare e󰀨ettuare i lavori non descritti nelle presenti istruzioni d’uso da un centro di assistenza clienti da noi autorizzato. Usare solo ricambi originali. Indossare guanti quando si ma- neggia la lama. Prima di e󰀨ettuare qualsiasi lavoro di manutenzione o pulizia, spegne- re l’apparecchio, staccare la spina di rete e attendere l’arresto della lama. Lavori di pulizia e manutenzione generali Non spruzzare il tosaerba con acqua. Pericolo di schock elet- trico.

• Tenere l’apparecchio sempre pulito. Per la pulizia, usare una spazzola o un panno senza detergenti o solventi.

• Rimuovere eventuali residui di piante rimaste attaccate dopo la tosatura con un pezzo di legno o di plastica dalle ruote, dalle aperture di venti- lazione, all’apertura di espulsioneIT

ad archetto verso il basso per lo stoccaggio dell’apparecchio. Prestare attenzione che il cavo di rete non venga schiacciato. • Lasciare ra󰀨reddare il motore, prima di riporre l’apparecchio in un ambiente chiuso. • Non avvolgere l’apparecchio nei sacchi di nylon, in quanto po-trebbe formarsi umidità.Decliniamo ogni responsabilità per danni causati dai nostri apparecchi, qualora tali danni siano dovuti ad una riparazione non conforme o dall’impiego di ricam-bi non originali o da un uso improprio dell’apparecchio. Smaltimento/Tutela dell’ambiente E󰀨ettuare lo smaltimento dell’apparec-chio, degli accessori e della confezione nel rispetto dell’ambiente presso un punto di raccolta per riciclaggio. Le apparecchiature non devono essere smaltite insieme ai riuti do-mestici. • Consegnare l’apparecchiatura presso un centro di raccolta e recupero. Le parti plastiche e di metallo usate po-tranno essere selezionate e avviate al recupero. Chiedere informazioni a riguardo al nostro centro assistenza clienti.• Lo smaltimento degli apparecchio difettosi consegnati viene e󰀨ettuato gratuitamente.• Lo smaltimento degli apparecchio difettosi consegnati viene e󰀨ettuato gratuitamente. dell’erba e dalla zona della lama. Non usare oggetti duri o appuntivi, posso-no danneggiare l’apparecchio.• Lubricare di tanto in tanto le ruote.• Controllare il tosaerba prima di ogni uso per vericare la presenza di even-tuali difetti evidenti, come parti allenta-te, usurate o danneggiate. Controllare la corrette sede di tutti i dadi, bulloni e viti. • Controllare le coperture e i dispositivi di sicurezza per vericare l’eventuale presenza di danneggiamenti e la cor-retta sede. Eventualmente, provvede-re alla sostituzione Sostituzione lama Se la lama è smussato, può essere a󰀩la-ta da un’o󰀩cina specializzata. Se la lama è danneggiata o presenta uno sbilancia-mento, deve essere sostituita.

1. Capovolgere l’apparecchio. 2. Usare guanti resistenti e tenere ferma la lama (18). Svitare la vite della lama (17) in senso an-tiorario mediante un cacciavite dal mandrino motore. 3. Rimontare la nuova lama (18) nella sequenza invertita. Presta-re attenzione che la lama (18) sia posizionata correttamente e la vite della lama (17) sia ben stretta. Stoccaggio

• Conservare l’apparecchio in un luogo asciutto e fuori dalla portata di bambini. Allentando i due dadi ad aletta (2) è possi-bile ribaltare l’impugnatura (1)IT

Dati tecnici Tagliaaerba elettrico ................. EM 1130 Potenza assorbita del motore ....... 1100 W Tensione nominale ...220-240 V~, 50/60 Hz Numero di giri al minimo ........... 3350 min

=3 dB Livello di potenza acustica (L

I valori di rumore sono stati rilevati ade- guatamente corrispondentemente alle norme e disposizioni citate nella dichiara- zione di conformità. Modiche tecniche ed estetiche possono essere apportate nel corso dello sviluppo ulteriore di questo senza annuncio. Tutte le misure, indicazioni e dati di queste istruzioni per l’uso sono perciò senza ga- ranzia. Le rivendicazioni di diritti, che si dovessero far valere in base alle istruzioni per l’uso, sono da ritenersi perciò non valide. Il valore di emissione delle oscillazioni specicato è stato misurato secondo un metodo di prova standardizzato e può essere usato per il confronto di un elettro- domestico con un altro. Il valore di emis- sione delle oscillazioni specicato può anche essere usato per una valutazione introduttiva dell’interruzione. Avvertenza: Il valore di emissione delle oscillazioni può variare dal valore specicato durante l’uso e󰀨ettivo dell’elettrodomestico, a seconda del tipo e del modo di uti- lizzo dell’elettrodomestico. Nasce l’esigenza di determinare misure di sicurezza per la protezione dell’operatore, che si basano sulla valutazione dell’interruzione in condizioni d’esercizio e󰀨ettivo (a tale proposito devono essere con- siderati tutti gli elementi del ciclo d’esercizio, come per esempio i tempi in cui l’elettrodomestico è spento e quelli in cui l’elettrodome- stico è acceso, ma funziona senza sollecitazione). Ricambi/Accessori È possibile ordinare pezzi di ricam- bio e accessori all’indirizzo www.grizzly-service.eu Se non si dispone di una connessione Internet, contattare il centro di assistenza (vedere “Grizzly Service-Center”). Tenere a portata di mano i numeri d’ordine ripor- tati in basso. Lame di ricambio ..................... 13700207 Cestello raccoglierba ................ 91095797IT

• Per questo apparecchio forniamo 24 mesi di garanzia. Questo apparec- chio non è adatto per l’uso industriale. In caso di un impiego per uso indu- striale decade la garanzia.

• I danni riconducibili ad usura, sovrac- carico o utilizzo improprio non sono coperti da garanzia. Alcune parti sono soggette a normale usura e non sono coperte da garanzia (ad es. coltelli).

• Requisito essenziale per le presta- zioni in garanzia è inoltre che le in- dicazioni riportate alla voce Pulizia e Manutenzione siano state rispettate.

• I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati senza alcun costo, tramite sostituzione del prodotto o la riparazione dello stesso. Per usufruire della garanzia è neces- sario che l’apparecchio sia spedito - non smontato - al nostro Centro di Assistenza unitamente alla prova d’acquisto e al tagliando di garanzia. Servizio di riparazione

• Riparazioni non soggette a garanzia possono essere e󰀨ettuate dal nostro centro di assistenza pagando in base al calcolo di quest’ultimo. Il nostro centro d’assistenza stilerà volentieri un preventivo per i nostri clienti. Pos- siamo trattare solo apparecchi che siano ben imballati e che siano inviati con un’a󰀨rancatura su󰀩ciente. I rischi di trasporto sono a carico del mittente.

• Attenzione: siete pregati di non in- viare mai attrezzature con il serbatoio dell’olio pieno. È di massima impor- tanza svuotare il serbatoio. Eventuali danni alle cose (l’olio fuoriesce quan- do si appoggia l’attrezzatura late- ralmente o testa in giù!) ossia danni d’incendio durante il trasporto sono a carico del mittente. Attrezzature inviate con tassa a carico del destinatario - via collo ingombran- te, espresso oppure con altro tipo di carico speciale - non vengono accet- tate.

• Lo smaltimento degli apparecchio difettosi consegnati viene e󰀨ettuato gratuitamente.IT

Ricerca guasti Problema Possibile causa Rimedio L‘apparecchio non si accende Tensione di rete mancante Controllare la presa, il cavo, la conduttura, la spina ed eventualmente fare riparare da un elettricista esperto Interruttore di accensione/ spegnimento difettoso Riparazione da parte del centro di assistenza clienti Spazzola di carbone con- sumata Motore difettoso Erba troppo alta Impostare un‘altezza di taglio superiore. Sollevare legger- mente le ruote anteriori pre- mendo l‘impugnatura

Il motore si spegne Bloccaccio da parte di corpi estranei Rimuovere il corpo estraneo Il risultato del lavoro non è soddisfacente oppure il motore è lento Altezza di taglio troppo bassa Impostare un’altezza di ta- glio superiore

Zona lama intasata Pulire l‘apparecchio Lama montata in modo errato Montare correttamente la lama

La lama non ruota Lama bloccata dall‘erba Rimuovere l‘erba Vite della lama allentata Stringere la vite della lama

Rumori anormali, battito o vibrazioni Vite della lama allentata Stringere la vite della lama

Lama danneggiata Sostituire la lama HPT

(Chargé de documentation, Responsabile documentazione tecnica) Christian Frank182
