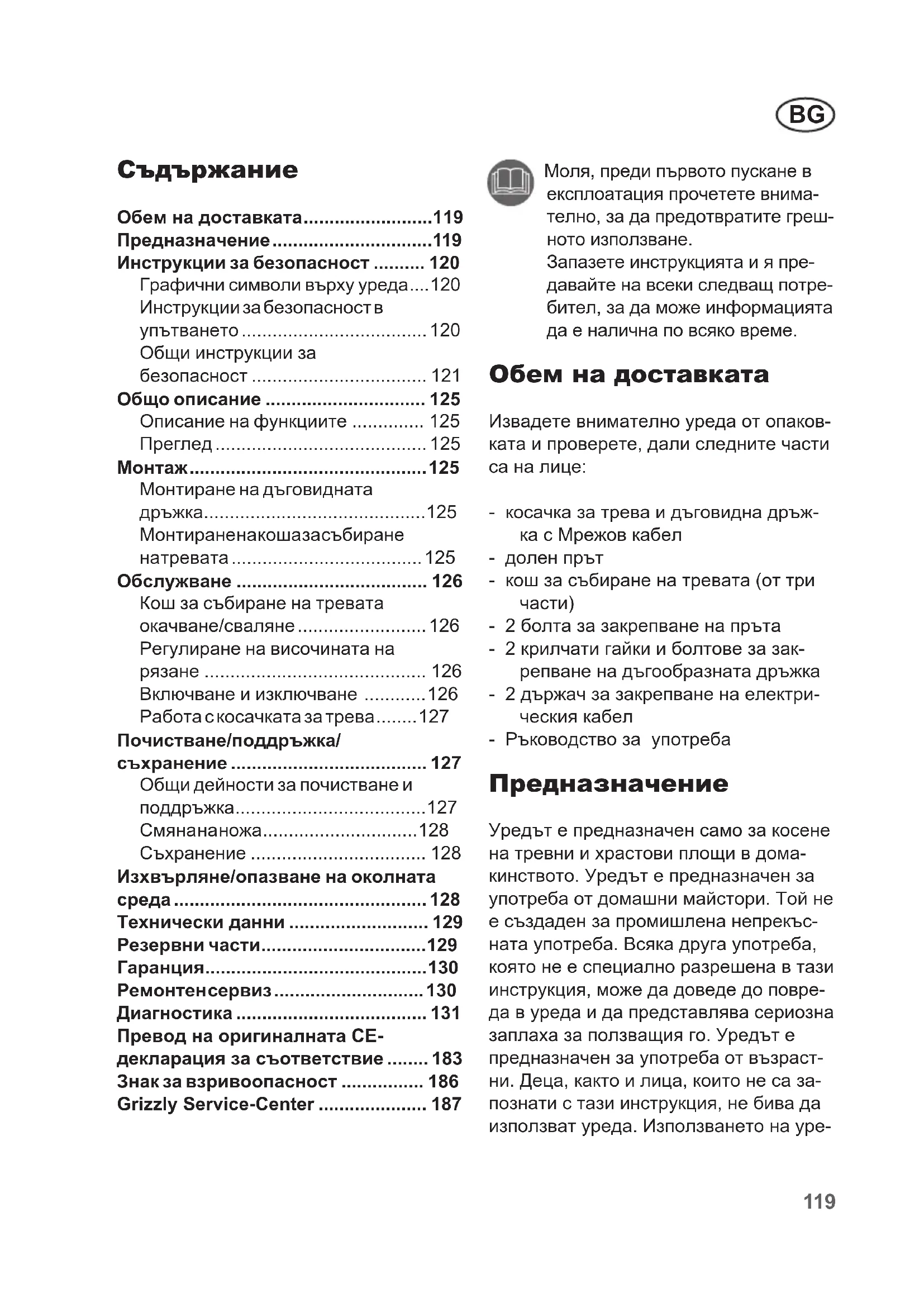

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ EM 1130 Grizzly

• Обем на доставката p. 119
• Предназначение p. 11
• 9 Инструкции за безопасност p. 120
• Графични символи върху уреда p. 120
• Инструкции за безопасност в упътването p. 120
• Общи инструкции за безопасност p. 121
• Общо описание p. 125
• Описание на функциите p. 125
• Преглед p. 125
• Монтаж p. 125
• Монтиране на дъговидната дръжка p. 125
• Монтиране на к оша за събиране на тревата p. 125
• Обслужване p. 126
• Кош за събиране на тревата окачване/сваляне p. 126
• Регулиране на височината на рязане p. 126
• Включване и изключване p. 126
• Работа с косачката за трева p. 127
• Почистване/поддръжка/ съхранение p. 127
• Общи дейности за почистване и поддръжка p. 127
• Смяна на ножа p. 128
• Съхранение p. 128
• Изхвърляне/опазване на околната среда p. 128
• Технически данни p. 129
• Резервни части p. 129
• Гаранция p. 130
• Ремонтен сервиз p. 130
• Диагностика Моля, преди първото пускане в експлоатация прочетете внима- телно, за да предотвратите греш- ното използване. Запазете инструкцията и я пре- давайте на всеки следващ потре- бител, за да може информацията да е налична по всяко време. Обем на доставката Извадете внимателно уреда от опаков- ката и проверете, дали следните части са на лице: - косачка за трева и дъговидна дръж- ка с Мрежов кабел - долен прът - кош за събиране на тревата (от три p. 131

- 2 болта за закрепване на пръта - 2 крилчати гайки и болтове за зак- репване на дъгообразната дръжка - 2 държач за закрепване на електри- ческия кабел - Ръководство за употреба Предназначение Уредът е предназначен само за косене на тревни и храстови площи в дома- кинството. Уредът е предназначен за употреба от домашни майстори. Той не е създаден за промишлена непрекъс- ната употреба. Всяка друга употреба, която не е специално разрешена в тази инструкция, може да доведе до повре- да в уреда и да представлява сериозна заплаха за ползващия го. Уредът е предназначен за употреба от възраст- ни. Деца, както и лица, които не са за- познати с тази инструкция, не бива да използват уреда. Използването на уре- Превод на оригиналната CE- декларация за съответствие ........ 183 Знак за взривоопасност ................ 186 Grizzly Service-Center ..................... 187120

да по време на дъжд или мокра околна среда е забранен. Производителят не носи отговорност за повреди, които са причинени от употреба пряко указания- та или от неправилно боравене. Инструкции за безопасност Тази част се занимава с основните предписания за безопасност при рабо- та с електрическата косачка за трева. Графични символи върху

Прочетете внимателно инструк- цията за употреба. Не оставяйте уреда на влажно място. Не работете по време на дъжд и не косете мокра трева. Опасност от нараняване от от- скочили предмети. Лицата наоколо да стоят далеч от косачката. Внимание – остър нож! Дръжте далеч ръцете и краката. Опас- ност от нараняване! Преди настройка или почиства- не изключете мотора и дръп- нете щепсела от мрежата, или ако кабелът е заплетен или е

Опасност от повреден Мрежов

Дръжте кабела далеч от уреда и от ножовете!

Движение по инерция на ножа на косачката.

Данни за нивото на звука

Не изхвърляйте електроуреди- те с битовите отпадъци.

Индикация за нивото на напълване на коша за събиране на трева: Капак отворен: кош за събиране на тревата пра-

Капак затворен: кош за събиране на тревата пъ-

Инструкции за безопасност в упътването Знак за опасност с данни за защита от персонални или ма- териални щети. Заповеден знак (вместо удиви- телния знак забраната е обясне- на) с данни за защита от щети. Указателен знак с информация за по-добра работа с уреда.121

Общи инструкции за безопасност При некомпетентна упо- треба на уреда, той може да причини сериозни на- ранявания. За да се пре- дотвратят щети по хора или предмети, непременно прочетете и съблюдавайте следните указания за без- опасност и се запознайте много добре с блока за управление на уреда. Подготовка:

• Този уред може да се използ- ва от лица с понижени физи- чески, сетивни или умствени способности или с недоста- тъчно опит и знания, ако те са под наблюдение или са получили напътствия за без- опасно използване на уреда и разбират произтичащите от това рискове. На децата не е позволено да играят с уреда.

• Никога не позволявайте дете или друго лице, което не по- знава инструкцията за употре- ба, да ползва уреда. Местните разпоредби могат да опреде- лят минималната възраст на лицето, което ползва.

• Никога не използвайте уреда, докато в близост има хора, особено деца и домашни жи-

• Обслужващият или ползващи- ят е отговорен за злополуки или щети спрямо други хора или имуществото им.

• Проверете терена, върху който ще се ползва уредът, и отстранете камъни, пръчки, тел и други твърди предмети, които могат да бъдат повлече- ни или да отскочат.

• Носете подходящо работно облекло като здрави обувки с неплъзгащи се подметки и здрав, дълъг панталон. Не из- ползвайте уреда, ако сте бос или носите отворени сандали. Избягвайте носенето на широки дрехи или на дрехи с висящи връзки или колани.

• Преди всяка употреба правете оглед на уреда. Не използвай- те уреда, ако приспособления за защита (напр. предпазител срещу удари и коша за съби- ране на трева), части от прис- пособлението за рязане или болтове липсват, са износени или са повредени. За предо- твратяване на дисбаланса повредените инструменти и болтове трябва да се сменят в

• Бъдете внимателни при уреди с повече режещи инструменти, тъй като движението на един нож може да доведе до върте- не на обичайния нож.

• Използвайте само такива резервни части и принадлеж- ности, които са доставени или препоръчани от производи- теля. Използването на други части води до незабавна за- губа на претенциите за гаран-

• Преди употреба захранващият кабел и Мрежов кабел ят винаги трябва да се проверяват за признаци на повреда или износване. Ако кабелът в употреба се повреди, той трябва122

веднага да се разедини от захранващата мрежа. Не пипайте кабела, преди да бъде разединен. Не използвайте машината, ако кабелът е износен или

Работа с уреда: При работа внимавайте ръцете и краката да не са в близост или под въртящите се части. Съществува опас- ност от нараняване! Внимавайте за опазването на тишина и съблюдавайте местните разпоредби.

• Включвайте мотора според инструкциите и само тогава, когато краката Ви са на сигур- но разстояние от режещите инструменти.

• Не използвайте уреда по вре- ме на дъжд, при лошо време, при влажна околна среда или мокра трева. Работете винаги през деня или под добро ос-

• Не работете с уреда, ако сте изморени или неконцентри- рани или след употреба на алкохол или медикаменти. Своевременно си правете по- чивки. Подхождайте разумно към работата.

• По време на работа внимавай- те за безопасното положение, особено спрямо наклона. Работете винаги напречно на наклона, никога върху склона или надолу. Бъдете особено внимателни, когато променяте посоката на движение по на- клона. Не работете по извън- редно стръмни наклони.

• Управлявайте уреда само бавно. Бъдете особено вни- мателни, когато обръщате, доближавате към себе си или връщате уреда в обратна по-

• Включвайте уреда внимател- но, както е според указанията в тази инструкция. Внимавай- те за необходимата отдалече- ност на краката от въртящите

• Не накланяйте уреда при стартирането, освен ако това не е необходимо при прид- вижване във висока трева. В този случай наклонете уреда чрез натиск на дръжката така, че предните колела на уреда леко да се повдигнат. Прове- рявайте винаги, дали ръцете се намират в работно положе- ние, преди да върнете уреда в изходно положение на земята.

• Не работете без кош за съ- биране на тревата или пред- пазител срещу удари. Стойте винаги далеч от отвора за изхвърляне.

• Не пускайте двигателя, ако стоите пред отвора за изхвър-

Внимание опасност! Ножът се движи по инерция. Съ- ществува опасност от нара-

• Уредът не бива да се повди- га или транспортира, докато моторът работи. Изключете уреда, ако трябва да се сгъне123

за транспортиране, ако трябва да се прекоси място без трева и ако трябва да се пренесе до или от площите за косене.

• Поддържайте винаги чист и отпушен отвора за изхвърля- нето на тревата. Отстраня- вайте окосената трева само, когато уредът е в покой.

• Не оставяйте уреда без над- зор на мястото за косене.

• Не работете с повреден, не- изправен или ремонтиран без одобрението на производите- ля уред. Не използвайте уреда с повредени приспособления за безопасност или защита или липсващи приспособле- ния за безопасност като прис- пособления за отклоняване и/ или улавяне на тревата.

• Не преотстъпвайте уреда. Ра- ботете само в посочения ра- ботен обхват и не променяйте настройката на регулатора към мотора. Не използвайте машини с малка мощност за тежка работа. Не използвайте уреда за цели, за които той не е предназначен.

• Не използвайте уреда в бли- зост до запалими течности или газове. При неспазване съществува опасност от пожар или експлозия.

• Никога не повдигайте или не носете уреда, докато моторът

• Изключете уреда, извадете щепсела и се уверете, че всички подвижни части са в

- винаги, когато оставите уре- да или не е бил ползван, - преди да отстраните повре- дата или преди да отстра- ните проблема в канала за изхвърляне, - ако електрическият кабел е повреден или е заплетен, - преди да прегледате или по- чистите уреда, - ако е попаднал предмет. Проверете за повреди по уреда и направете необхо- димия ремонт, преди да го включите отново и да рабо- тите с него, - в случай че уредът започне да вибрира извънредно сил- но, е необходима незабавна

- осигурете всички гайки, бол- тове и винтове да са затег-

- огледайте косачката за евен- туални повреди. - извършете необходимите ре- монти на повредени части.

• Не поставяйте ръцете или кра- ката в близост или под въртя- щите се части. При косене със сърп, не бива да се застава пред отвора за изхвърляне на

Поддръжка и съхранение:

• При техническата поддръжка на режещите ножове имайте предвид, че дори, когато източникът на напрежение е изключен, режещите ножове могат да се движат.

• Погрижете се за това всички гайки, винтове и болтове да са добре завити и уредът да е в безопасно състояние за рабо-

възможно, ако имате необхо- димото образование. Всички действия, които не са описани в тази инструкция, могат да се извършват само от упълномо- щен от нас сервиз.

• Съхранявайте уреда на сухо място и далече от деца.

• Бъдете грижливи към уреда. Поддържайте инструментите остри и чисти, за да могат да работят по-добре и по-безо- пасно. Следвайте указанията за поддръжка.

• Носете предпазни ръкавици, когато сменяте приспособле- нието за рязане.

• Проверявайте редовно ус- тройството за улавяне на тре- вата за износване и дефор- миране. От съображения за сигурност сменете износените или повредени части. При поставянето на ножа бъдете особено внимателни, за да не бъдат притиснати пръстите Ви между въртящите се ножове и неподвижните части.

• Проверете, дали се използват резервни части, които са раз- решени от производителя. Електрическа безопасност:

• Внимавайте за това, дали на- прежението по електрическата мрежа съвпада с данните от табелката с номиналните

• По възможност включвайте уреда в контакт със защи- та срещу утечен ток (FI- прекъсвач) с изключващ ток не повече от 30 mA.

• Избягвайте допир на тялото със заземени части (напр. ме- тални огради, метални стълбо-

• Използвайте само разреше- ния Мрежов кабел от типа H05RN-F, който да е най-много 75 м дълъг и за използване на открито. Напречното сече- ние на проводника трябва да е най-малко 2,5 мм

употреба винаги напълно раз- вивайте кабела. Проверете кабела за повреди.

• За прикрепването на елек- трическия кабел използвайте предвиденото за това приспо- собление за закачване.

• Внимавайте по време на ра- бота кабелът да е далеч от инструмента за рязане. Ножът за косене може да повреди кабела и да доведе до контакт с провеждащи електричество части. Принципно електриче- ският кабел трябва да минава зад работещия с уреда.

• Не използвайте уреда ако ка- белът е повреден или износен.

• Изключете уреда и извадете щепсела от контакта, ако елек- трическият кабел е повреден. Ако проводникът ще повреди уреда, трябва той да бъде сменен от производителя или неговия сервиз или от лице с подобна квалификация, за да се предотвратят опасности.

• Не свързвайте повреден Мрежов кабел с електрическа- та мрежа. Не пипайте повре- дения Мрежов кабел , докато е свързан с електрическата мре- жа. Повреденият кабел може да доведе до допир на провеж- дащи електричество части.125

Общо описание Описание на функциите Електрическата косачка за трева има паралелен на повърхността за рязане въртящ се режещ инструмент. Тя е обо- рудвана с мощен електромотор, твърд пластмасов корпус, шалтер за защита, предпазител срещу удари и кош за съ- биране на трева. Уредът е допълнител- но регулируем на височина на три нива и леко въртящи се колела. Функциите на блока за управление можете да видите от следващото опи-

Фигурите за обслужването на уреда ще намерите на страни- ци 2 - 3.

1 дъговидна дръжка 2 крилчати гайки 3 долен прът 4 кош за събиране на тревата 4a Индикация за нивото на напълване (не се вижда) 5 колела 6 корпус на косачката 7 предпазител срещу удари 8 държач за кабела 9 щепсел за електрическия ка-

10 държач при обтягането на ка-

11 бутон за деблокиране 12 лост за стартиране

Преди всякакъв вид работа из- теглете електрическия щепсел от уреда. Съществува опасност от наранявания. Монтиране на дъговидната

1. Монтирайте долните пръти (3)

в съответните гнезда в корпу- са на косачката (6).

2. Закрепете долния прът (3) с

приложените винтове (13).

3. Закрепете дъговидната дръж-

ка (1) с приложените винтове (14) и крилчатите гайки (2) към долния прът(3). Възможни са две позиции.

4. Защипете държача на кабела

(8) към пръта (3) и с него фи- ксирайте кабела. Ако развиете крилчатите гайки, ще можете да сгънете надолу дъговидната дръжка за съхра- нението на уреда. Внимавайте електрическият кабел да не е

Монтиране на коша за събиране на тревата

1. Съединете двете части на

коша за събиране на тревата (16).

2. Пъхнете дръжката (15) в една

от двете части на коша за съ- биране на тревата (16).126

Не трябва да се работи с ко-сачката без предпазител сре-щу удари и кош за събиране на тревата. Съществува опасност от наранявания.

Кош за събиране на тревата окачване/сваляне

1. За окачване на коша за съби-ране на тревата (4) повдигне-те предпазителя срещу удари (7) и окачете коша за съби-ране на тревата (4). Свалете предпазителя срещу удари (7) върху коша за събиране на тревата (4). Той държи коша (4) в правилната позиция. 2. За сваляне на коша за съби-ране на трева (4) повдигнете предпазителя срещу удари (7) и откачете коша за съби-ране на тревата (4). Свалете предпазителя срещу удари (7) обратно върху корпуса на косачката (6). Индикация за нивото на напълване:Вдясно на коша за събиране на трева (4) има индикация за нивото на напъл-ване (4a). Капак отворен: кош за събиране на тревата пра-зен. Капак затворен: кош за събиране на тревата пъ-

Регулиране на височината

Изключете уреда, издърпайте щепсела и изчакайте ножовете да спрат да се движат. Същест-вува опасност от персонални наранявания.Посредством промяна в позицията на колелата, косачката за трева може да се наглася на следните височини на рязане:60 mm – голяма височина на рязане40 mm - средна височина на рязане20 mm - минимална височина на рязане

1. Развийте колелата (5). 2. Завийте отново колелата в желаната позиция. Всички ко-лела трябва да са нагласени в една и съща позиция.Правилната височина при декоративна трева е едва 30-45 мм, а при естестве-на трева 45 - 60 мм. За първото рязане през сезона трябва да се направи по-високо рязане. Съблюдавайте пазенето на ти-шина и местните разпоредби. Включване и изключване

1. Пъхнете щепсела на електри-ческия кабел в контакта (

на дъговидната дружка (

1). 2. За предотвратяване обтягане-то на кабела оформете края на електрическия кабел като клуп и го окачете на държача за обтягане на кабела (10).127

3. Свържете уреда с електриче-

4. Преди това внимавайте уре-

дът да не се докосва до пред-

5. За включването натиснете

бутона за деблокиране (11) на дружката и едновременно дръжте натиснат лоста за стартиране (12). Пуснете буто- на за деблокиране (11).

6. За изключването освободете

лоста за стартиране (12). След изключването на уреда ножът се върти още няколко секунди. Не пипайте движещия се нож. Съществува опасност от наранявания. Работа с косачката за трева Редовното косене стимулира тревните площи към по-силно листообразуване, а същевременно причинява линеенето на бурените. Затова след всяко косене тревата става по-гъста и израства здра- ва и стабилна. Първото рязане става едва април на препоръчителна височина от 70 - 80 мм. В основния вегетационен период тревата трябва да се коси най-малко веднъж седмично.

• Започнете косенето в близост до контакта и работете от него нататък.

• Нека кабелът да минава винаги зад Вас и го придвижете според движе- нието върху вече окосената страна.

• Бутайте косачката бавно по въз- можност в прави коловози. За да няма пропуски при косенето, трябва коловозите винаги да се препокри- ват с няколко сантиметра.

• Нагласете височината на косене така, че уредът да не се пренато- варва. В противен случай може да се повреди моторът.

• При наклон работете винаги напря- ко на наклона. Бъдете особено вни- мателни при обръщане в обратна посока и при дърпане на уреда.

• Почиствайте уреда след всяко полз- ване, както е описано в глава „По- чистване, поддръжка, съхранение”. След изключването на уреда ножът се върти за още ня- колко секунди. Не пипайте движещия се нож. Съществува опасност от нараняване. Почистване/поддръжка/

Оставете работи, които не са оп- исани в тази инструкция, да бъ- дат извършени от упълномощен от нас сервиз. Използвайте само оригинални части. При боравене с ножа носете ръ-

Изключете уреда преди всяка ра- бота по поддръжка и почистване, дръпнете щепсела и изчакайте ножовете да са в покой. Същест- вува опасност от нараняване. Общи дейности за почиства- не и поддръжка Не пръскайте с вода косачката за трева. Съществува опас- ност от електрически удар.

• Поддържайте уреда винаги чист. За почистването използвайте четка128

или кърпа, но не почистващ препа- рат или разтворител.

• След косенето отстранете от коле- лата, отворите за въздух, отвора за изхвърляне и в областта на ножо- вете попадналите остатъци от рас- тения с дървена или пластмасова пръчка. Не използвайте твърди или остри предмети, можете да повре- дите уреда.

• От време на време смазвайте коле-

• Проверявайте косачката преди всяко ползване за видими пробле- ми като изгубени, изхабени или повредени части. Проверете, дали гайките, болтовете и винтовете са

• Проверявайте покритията и прис- пособленията за безопасност за точното им място и за повреди. Сменете при необходимост. Смяна на ножа Ако ножът е затъпен, то той може да бъде наострен в специализиран за това сервиз. Ако ножът е повреден или изглежда небалансиран, той трябва да бъде сменен.

2. Използвайте здрави ръкавици

и хванете ножа (18). Развийте с помощта на ключ винта на ножа (17) обратно на часов- никовата стрелка от вала на мотора (19).

3. Монтирайте новия нож (18) в

обратен ред. Внимавайте за това, дали ножът (18) е в пра- вилната позиция и дали вин- тът (17) му е здраво затегнат.

• Съхранявайте уреда сух и извън досег с деца. Отвийте крилчатите гайки (2) и сгъ- нете дъговидната дръжка (1), за да може уредът да заема по-малко място. Не бива при това действие кабелът да е

• Оставете моторът да изстине преди да оставите уреда в за- творено помещение.

• Не покривайте уреда с найло- нов чувал, тъй като може да се образува влага. Ние не носим отговорност за възник- налите от уреда щети, ако те са при- чинени от некомпетентен ремонт или ползване на неоригинални части, или съответно от употреба, несъответства- ща на указанията. Изхвърляне/опазване на околната среда Предайте уреда, принадлежностите опаковката за рециклиране. Електрическите уреди не се из- хвърлят с домакинските отпадъ-

• Предайте уреда в служба за използ- ване. Използваните пластмасови и метални части могат да се сортират и разделят и така да се използват отново. Попитайте за това нашия сервизен център.

• Не хвърляйте окосената трева в контейнерите за отпадъци, а я занесете за компостиране или я129

разпръснете за наторяване под хра- стите и дърветата.

• Ние ще изхвърлим безплатно из- пратените ни от вас уреди. Технически данни Електрическа косачка за трева .. .................. EM 1130 Ел. напрежение ... 220-240 V~, 50/60 Hz Мощност на мотора ................... 1100 W Обороти на празен ход ..........3350 min

= 3 dB Ниво на шума (L

= 3 dB гарантирано ..........................96 dB(A) Вибрация на дръжката (a

Стойностите на шума и вибрациите са определени в съответствие с нормите и разпоредбите, посочени в декларацията за съответствие. В процеса на усъвършенстване могат да се правят технически и оптични промени без предупреждение. Затова всички размери, указания и данни в настоящото ръководство за обслужване са без гаранция. Въз основа на настоящото ръководство за обслужване не могат да се предявяват правни претенции. Посочената стойност на вибрационните емисии е измерена по стандартизиран метод на изпитване и може да служи за сравняване на електрическия инстру- мент с друг такъв. Дадената стойност на вибрационните емисии може да се използва също и за първоначална оценка на експозицията. Предупреждение: Стойността на вибрационните емисии по време на действител- ната употреба на електрическия инструмент може да се разли- чава от дадената стойност в зависимост от вида и начина на употреба на електрическия ин-

Необходимо е да се определят мерки за безопасност за защита на обслужващото лице въз осно- ва на оценката на експозицията при действителните условия на употреба (тук трябва да се вземат предвид всички части на работния цикъл, например времето, през което уредът е из- ключен, и това, през което той е включен, но работи без натовар-

Резервни части Резервни части и принадлежности можете да получите на адрес www.grizzly-service.eu Ако нямата Интернет, моля обърнете се по телефона към Сервизния център (вижте „Service-Center”). Пригответе посочените по-долу номера за поръчка. Резервен нож .......................... 13700207 кош за събиране на тревата .. 91095797130

• За този уред даваме 24 месеца гаранция. При стопанска употреба гаранцията изгаря.

• Повредите в резултат на естест- вено износване, претоварване или неправилно обслужване не са вклю- чени в гаранцията. Някои части подлежат на нормално износване и са изключени от гаранцията. Към тях спадат най-вече:

• Освен това условие за ползването на гаранционни услуги е спазването на указанията за почистване и тех- ническа поддръжка.

• Повредите в резултат на дефекти на материала или грешки на произ- водителя се отстраняват безплатно чрез подмяна или ремонт. Условието е уредът да се върне на търговеца неразглобен и заедно с касовата бележка и гаранционната

• Ремонтите, които не са включени в гаранцията, можете да възложите да бъдат извършени от нашия сер- визен център срещу заплащане. Нашият сервизен център с удо- волствие ще ви изготви предвари- телна калкулация. Можем да обработваме само уреди, които са достатъчно опаковани и изпратени с платени транспортни

• Внимание: Моля, за рекламация или сервизиране изпратете вашия уред почистен и с указание за де- фекта на адреса на нашия сервиз. Не се приемат уреди, изпратени с неплатени транспортни разходи – с наложен платеж, като експресен или друг специален товар.

• Ние ще извършим безплатно из- хвърлянето на изпратените от вас дефектни уреди.131

Диагностика Проблем Възможни причини Отстраняване на повре-

Уредът не работи Липсва електрически ток Проверете контакта, кабе- ла, проводника, щепсела, при необходимост ремонт от електротехник Устройство за включване и изключване дефектно Ремонт от сервизното об- служванеИзхабени четки Мотор дефектен Тревата е твърде дълга Нагласяне на по-голяма степен на рязане. Чрез натиск на дръжката с леко повдигане на предните ко-

Спиране на мотора Блокиране от чуждо тяло Отстранете чуждото тяло Незадоволителен ре- зултат от работата или моторът работи трудно Височината на рязане е твърде малка Нагласете по-голяма висо- чина на рязане

Ножът е затъпен Наострете или сменете

Задръстване в областта

Ножът не се върти Нож, блокиран от трева Отстранете тревата Разхлабен винт на ножа Затегнете винта на

Необичайни шумове, тракане или вибрации Разхлабен винт на ножа Затегнете винта на

Допълнително съгласно директивата за шумовите емисии 2000/14/EC се по-
