BEDIENUNGSANLEITUNG EM 1130 Grizzly

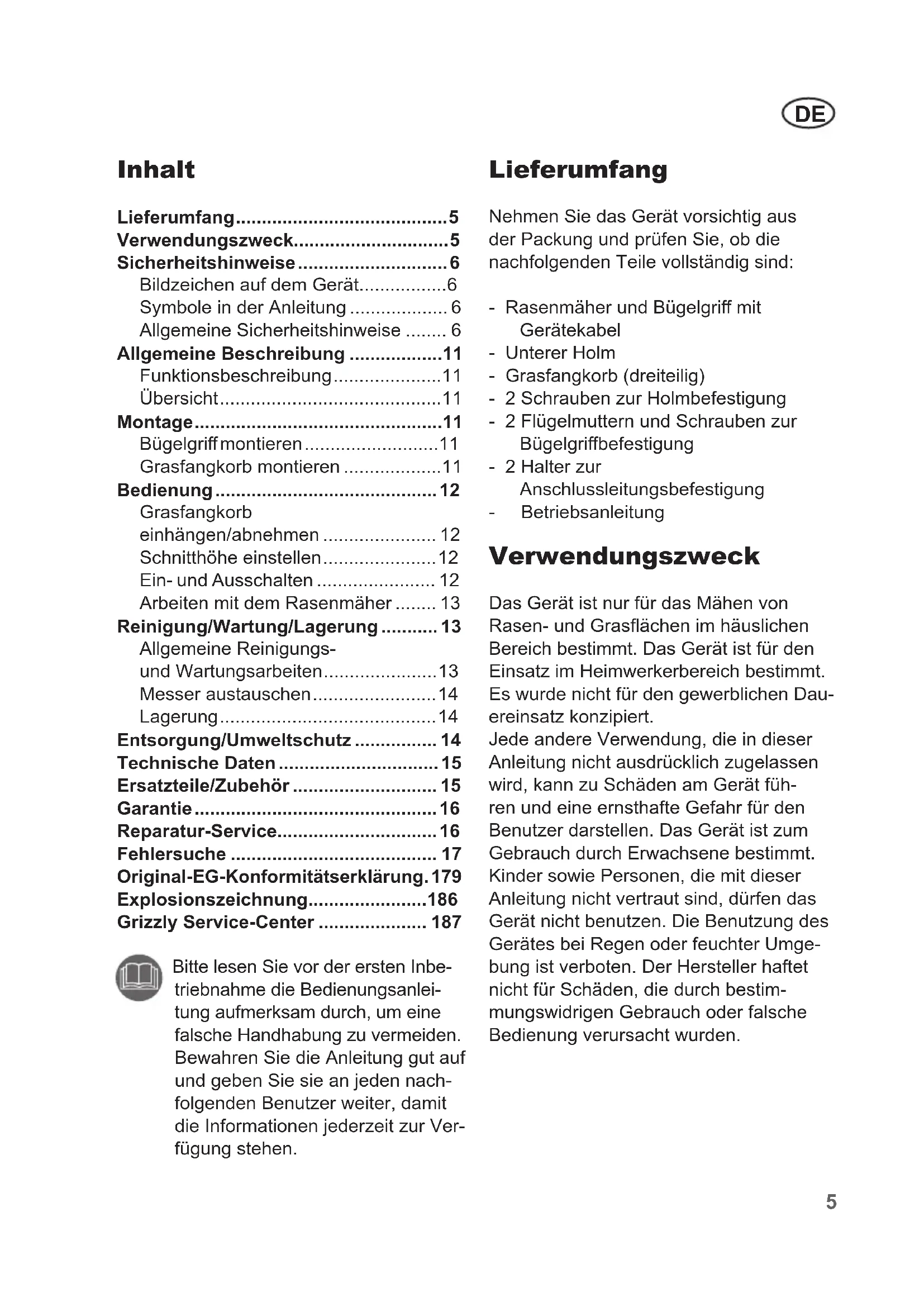

• Inhalt Lieferumfang p. 5
• Verwendungszweck p. 5
• Sicherheitshinweise p. 6
• Bildzeichen auf dem Gerät p. 6
• Symbole in der Anleitung p. 6
• Allgemeine Sicherheitshinweise p. 6
• Allgemeine Beschreibung p. 11
• Funktionsbeschreibung p. 11
• Übersicht p. 11
• Montage p. 11
• Bügelgri󰀨 montieren p. 11
• Grasfangkorb montieren p. 11
• Bedienung p. 12
• Grasfangkorb einhängen/abnehmen p. 12
• Schnitthöhe einstellen p. 12
• Ein- und Ausschalten p. 12
• Arbeiten mit dem Rasenmäher p. 13
• Reinigung/Wartung/Lagerung p. 13
• Allgemeine Reinigungs- und Wartungsarbeiten p. 13
• Messer austauschen p. 14
• Lagerung p. 14
• Entsorgung/Umweltschutz p. 14
• Technische Daten p. 15
• Ersatzteile/Zubehör p. 15
• Garantie p. 16
• Reparatur-Service p. 16
• Fehlersuche Bitte lesen Sie vor der ersten Inbe- triebnahme die Bedienungsanlei- tung aufmerksam durch, um eine falsche Handhabung zu vermeiden. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nach- folgenden Benutzer weiter, damit die Informationen jederzeit zur Ver- fügung stehen. Lieferumfang Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind: - Rasenmäher und Bügelgri󰀨 mit Gerätekabel - Unterer Holm - Grasfangkorb (dreiteilig) - 2 Schrauben zur Holmbefestigung - 2 Flügelmuttern und Schrauben zur Bügelgri󰀨befestigung - 2 Halter zur Anschlussleitungsbefestigung - Betriebsanleitung Verwendungszweck Das Gerät ist nur für das Mähen von Rasen- und Grasächen im häuslichen Bereich bestimmt. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dau- ereinsatz konzipiert. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät füh- ren und eine ernsthafte Gefahr für den Benutzer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umge- bung ist verboten. Der Hersteller haftet nicht für Schäden, die durch bestim- mungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Original-EG-Konformitätserklärung . p. 17

Sicherheitshinweise Dieser Abschnitt behandelt die grundle- genden Sicherheitsvorschriften bei der Arbeit mit dem Elektro-Rasenmäher. Bildzeichen auf dem Gerät Achtung! Lesen Sie die Bedienungsanleitung aufmerksam durch. Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras. Verletzungsgefahr durch wegge- schleuderte Teile. Umstehende Personen von dem Mäher fern halten. Vorsicht - Scharfe Schneidmesser! Füße und Hände fernhalten. Verlet- zungsgefahr! Motor ausschalten und Netzste- cker ziehen vor Einstellungs- oder Reinigungsarbeiten oder wenn sich das Netzkabel verfangen hat oder beschädigt ist. Gefahr durch beschädigtes Netzkabel. Netzkabel von dem Gerät und dem Schneidmesser fernhalten! Achtung! Nachlauf des Rasenmä- hermessers.

garantierter Schallleistungspegel Schutzklasse II

Schnittkreis Elektrogeräte gehören nicht in den Hausmüll. Füllstandsanzeige am Grasfangkorb: Füllstandsanzeige geö󰀨net: Grasfangkorb leer. Füllstandsanzeige geschlossen: Grasfangkorb gefüllt. Symbole in der Anleitung Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden. Gebotszeichen (anstelle des Aus- rufungszeichens ist das Gebot er- läutert) mit Angaben zur Verhütung von Schäden. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät. Allgemeine Sicherheitshinweise Dieses Gerät kann bei un- sachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zu ver- meiden, lesen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut. Vorbereitung:

• Dieses Gerät kann von Per- sonen mit verringerten physi- schen, sensorischen oder men- talen Fähigkeiten oder MangelDE

an Erfahrung und Wissen benutzt werden, wenn sie be- aufsichtigt oder bezüglich des sicheren Gebrauchs des Gerä- tes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.

• Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungsanleitung nicht ken- nen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedie- nungsperson festlegen.

• Setzen Sie das Gerät niemals ein, während Personen, beson- ders Kinder und Haustiere, in der Nähe sind.

• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden kön- nen.

• Tragen Sie geeignete Arbeits- kleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benut- zen Sie das Gerät nicht, wenn Sie barfuß gehen oder o󰀨ene Sandalen tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.

• Führen Sie vor jeder Benut- zung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Schutz- einrichtungen (z.B. Prallschutz oder Grasfangkorb), Teile der Schneideinrichtung oder Bol- zen fehlen, abgenutzt oder be- schädigt sind. Zur Vermeidung einer Unwucht dürfen beschä- digte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.

• Seien Sie vorsichtig bei Ge- räten mit mehreren Schneid- werkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.

• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Her- steller geliefert und empfoh- len werden. Der Einsatz von Fremdteilen führt zum sofor- tigen Verlust des Garantiean- spruches.

• Vor dem Gebrauch sind immer Anschlussleitung und Verlän- gerungsleitung auf Anzeichen von Beschädigung oder Ab- nutzung zu untersuchen. Falls die Leitung im Gebrauch be- schädigt wird, muss sie sofort vom Versorgungsnetz getrennt werden. Berühren Sie die Leitung nicht, bevor sie getrennt ist. Benut- zen Sie die Maschine nicht, wenn die Leitung abgenutzt oder beschädigt ist. Arbeiten mit dem Gerät: Führen Sie Füße und Hände beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verlet- zungsgefahr!DE

Beachten Sie den Lärm- schutz und örtliche Vorschrif- ten.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerk- zeugen sind.

• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Wit- terung, in feuchter Umgebung oder an nassem Rasen. Arbei- ten Sie nur bei Tageslicht oder guter Beleuchtung.

• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzen- triert sind oder nach der Einnah- me von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.

• Achten Sie beim Arbeiten auf einen sicheren Stand, insbe- sondere an Hängen. Arbeiten Sie immer quer zum Hang, nie- mals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.

• Führen Sie das Gerät nur im Schritttempo. Seien Sie beson- ders vorsichtig, wenn Sie das Gerät umkehren, zu sich heran- ziehen oder rückwärts gehen.

• Schalten Sie das Gerät mit Vor- sicht entsprechend den Anwei- sungen in dieser Anleitung ein. Achten Sie auf ausreichenden Abstand der Füße zu rotieren- den Messern.

• Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In diesem Fall kippen Sie das Gerät durch Drücken des Gri󰀨holms so, dass die Vorderräder des Ge- räts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstel- lung benden, bevor das Gerät wieder auf den Boden zurück- gestellt wird.

• Arbeiten Sie nie ohne Gras- fangkorb oder Prallschutz. Hal- ten Sie sich immer entfernt von der Auswurfö󰀨nung.

• Starten Sie den Motor nicht, wenn Sie vor dem Auswurf- schacht stehen. Achtung Gefahr! Messer läuft nach. Es besteht Verlet- zungsgefahr.

• Das Gerät darf nicht angeho- ben oder transportiert werden, solange der Motor läuft. Schal- ten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mähenden Flächen gebracht wird.

• Halten Sie die Grasauswurf- ö󰀨nung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.

• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie dasDE

Gerät nie mit beschädigten Schutzeinrichtungen oder Ab- schirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangein- richtungen.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angege- benen Leistungsbereich und ändern Sie nicht die Reglerein- stellungen am Motor. Verwen- den Sie keine leistungsschwa- chen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.

• Niemals das Gerät aufheben oder wegtragen, wenn der Mo- tor läuft.

• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker ab und vergewissern Sie sich, dass alle beweglichen Teile still stehen: - immer, wenn Sie das Gerät verlassen und wenn es nicht verwendet wird, - bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen, - wenn das Netzkabel beschä- digt oder verheddert ist, - bevor Sie das Gerät über- prüfen, reinigen oder daran arbeiten, - wenn ein Fremdkörper ge- tro󰀨en wurde. Suchen Sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut star- ten und mit dem Gerät arbei- ten, - falls das Gerät anfängt, un- gewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erfordlich. - sorgen Sie dafür, dass alle Muttern, Bolzen und Schrau- ben fest angezogen sind. - suchen Sie den Mäher nach eventuellen Beschädigungen ab. - führen Sie die erforderlichen Reparaturen beschädigter Teile durch

• Bringen Sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile. Bei Sichelmä- hern darf sich nie vor die Gras- auswurfö󰀨nung gestellt werden. Wartung und Lagerung:

• Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Span- nungsquelle abgeschaltet ist, die Schneidmesser bewegt werden können.

• Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Ar- beitszustand ist.

• Versuchen Sie nicht, das Ge- rät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kunden- dienststellen ausgeführt wer- den.DE

• Bewahren Sie das Gerät an einem trockenen Ort und au- ßerhalb der Reichweite von Kindern auf.

• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werk- zeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.

• Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrich- tung wechseln.

• Überprüfen Sie die Grasfang- einrichtung regelmäßig auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheits- gründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonders vorsichtig, damit Ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.

• Überprüfen Sie, dass nur Ersatzschneidwerkzeuge ver- wendet werden, die vom Her- steller zugelassen sind. Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Anga- ben des Typenschildes über- einstimmt.

• Schließen Sie das Gerät nach Möglichkeit nur an eine Steck- dose mit Fehlerstrom-Schutz- einrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.

• Vermeiden Sie Körperberührun- gen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).

• Verwenden Sie nur zugelas- sene Verlängerungskabel der Bauart H05RN-F, die höchs- tens 75 m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquerschnitt des Verlängerungskabel muss mindestens 2,5 mm

betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

• Verwenden Sie für die Anbrin- gung des Verlängerungskabel die dafür vorgesehene Kabe- laufhängung.

• Halten Sie das Verlängerungs- kabel beim Arbeiten von dem Schneidwerkzeug fern. Die Schneidmesser können das Verlängerungskabel beschädi- gen und zum Berühren span- nungsführender Teile führen. Führen Sie das Verlängerungs- kabel grundsätzlich hinter der Bedienungsperson.

• Benutzen Sie das Gerät nicht, wenn das Kabel beschädigt oder abgenutzt ist.

• Schalten Sie das Gerät aus und ziehen Sie den Netz- stecker aus der Steckdose, wenn das Verlängerungskabel beschädigt ist. Wenn die An- schlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder sei- nen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

• Verbinden Sie kein beschä- digtes Verlängerungskabel mit dem Stromnetz. Berühren SieDE

kein beschädigtes Verlänge- rungskabel, solange es mit dem Stromnetz verbunden ist. Ein beschädigtes Verlängerungska- bel kann zum Berühren span- nungsführender Teile führen. Allgemeine Beschreibung Funktionsbeschreibung Der Elektro-Rasenmäher besitzt ein parallel zur Schnittebene sich drehen- des Schneidwerkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststo󰀨gehäuse, einem Si- cherheitsschalter, einem Prallschutz und einem Grasfangkorb ausgestattet. Zusätz- lich ist das Gerät 3-fach höhenverstellbar und hat leichtgängige Räder. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Die Abbildungen für die Bedienung des Gerätes nden Sie auf den Seiten 2 - 3. Übersicht

1 Bügelgri󰀨 2 Flügelmuttern 3 Unterer Holm 4 Grasfangkorb 4a Füllstandsanzeige (nicht sichtbar) 5 Räder 6 Rasenmähergehäuse 7 Prallschutz 8 Kabelhalter 9 Gerätestecker für Verlänge- rungskabel 10 Kabel-Zugentlastung 11 Entriegelungsknopf 12 Starthebel Montage Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr von Personen- schäden. Bügelgriff montieren

1. Setzen Sie die unteren Holme

(3) in die Aufnahme des Rasen- mähergehäuses (6) ein.

2. Befestigen Sie den unteren

Holm (3) mit den beiliegenden Schrauben (13).

3. Befestigen Sie den Bügelgri󰀨 (1)

mit den beiliegenden Schrauben (14) und den Flügelmuttern (2) am unteren Holm (3). Es sind zwei Positionen mög- lich.

4. Klipsen Sie die Kabelhalter (8)

am Holm (3) ein und xieren Sie damit das Kabel. Wenn Sie die beiden Flügelmuttern lösen, können Sie den Bügelgri󰀨 zur Aufbewahrung des Gerätes nach unten klappen. Darauf ach- ten, dass das Netzkabel nicht ein- geklemmt ist. Grasfangkorb montieren

1. Stecken Sie beide Teile des

Grasfangkorbs (16) zusammen.

2. Stecken Sie den Handgri󰀨 (15)

in eine der beiden Teile des Grasfangkorbes (16). Mit dem Rasenmäher darf nicht ohne Prallschutz oder Gras- fangkorb gearbeitet werden. Es besteht Verletzungsgefahr.DE

Bedienung Grasfangkorb einhängen/abnehmen

1. Zum Einhängen des Gras-fangkorbes (4) heben Sie den Prallschutz (7) an und hängen den Grasfangkorb ein. Klappen Sie den Prallschutz (7) auf den Grasfangkorb (4). Er hält ihn an richtiger Position. 2. Zum Abnehmen des Grasfang-korbes (4) heben Sie den Prall-schutz (7) an und hängen den Grasfangkorb (4) aus. Klappen Sie den Prallschutz (7) an das Rasenmähergehäuse (6) zurück. Füllstandsanzeige:Seitlich am Grasfangkorb (4) ist eine Füllstandsanzeige (4a) angebracht. Füllstandsanzeige geö󰀨net: Grasfangkorb leer. Füllstandsanzeige geschlossen: Grasfangkorb gefüllt.Schnitthöhe einstellen Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Perso-nenschäden.Der Rasenmäher kann durch Positionsän-derung der Räder auf folgende Schnitthö-hen eingestellt werden:60 mm - große Schnitthöhe40 mm - mittlere Schnitthöhe20 mm - geringe Schnitthöhe

1. Schrauben Sie die Räder (5) ab. 2. Schrauben Sie die Räder (5) wieder in der gewünschten Po-sition fest. Alle Räder müssen auf die gleiche Höhe eingestellt sein.Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 30 - 45 mm, bei einem Nutzrasen etwa 45 - 60 mm. Für den ersten Schnitt in der Sai-son sollte eine hohe Schnitthöhe gewählt werden. Beachten Sie den Lärmschutz und örtliche Vorschriften. Ein- und Ausschalten

1. Stecken Sie den Stecker des Netzkabels in den Geräteste-cker (

1). 2. Zur Zugentlastung formen Sie aus dem Ende des Netzkabels eine Schlaufe und hängen diese in die Zugentlastung (10) ein. 3. Schließen Sie das Gerät an die Netzspannung an. 4. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt. 5. Zum Einschalten drücken Sie den Entriegelungsknopf (11) am Handgri󰀨 und halten gleichzeitig den Starthebel (12) gedrückt. Lassen Sie den Entriegelungs-knopf (11) los. 6. Zum Ausschalten lassen Sie den Starthebel (12) los.DE

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Be- rühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden. Arbeiten mit dem Rasenmäher Regelmäßiges Mähen regt die Graspan- ze zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpanzen absterben. Daher wird der Rasen nach je- dem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen. Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 70 - 80 mm. In der Hauptvegetationszeit wird der Rasen mindestens einmal pro Woche gemäht.

• Beginnen Sie mit dem Mähen in der Nähe der Steckdose und arbeiten Sie von der Steckdose weg.

• Führen Sie das Netzkabel immer hin- ter sich und bringen Sie es nach dem Wenden auf die schon gemähte Seite.

• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.

• Stellen Sie die Schnitthöhe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschä- digt werden.

• Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonders vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes.

• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung“ beschrieben. Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Be- rühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden. Reinigung/Wartung/ Lagerung Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns ermächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile. Tragen Sie beim Umgang mit dem Messer Handschuhe. Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden. Allgemeine Reinigungs- und Wartungsarbeiten Spritzen Sie den Rasenmäher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Rei- nigungs- bzw. Lösungsmittel.

• Entfernen Sie nach dem Mähen an- haftende Panzenreste mit einem Holz- oder Plastikstück von den Rädern, den Lüftungsö󰀨nungen, der Auswurfö󰀨nung und dem Messer- bereich. Verwenden Sie keine hartenDE

klappen Sie den Bügelgri󰀨 (1) zusammen, damit das Gerät weniger Platz beansprucht. Die Kabel dürfen dabei nicht einge- klemmt werden.

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlos- senen Räumen abstellen.

• Umhüllen Sie das Gerät nicht mit Nylonsäcken, da sich Feuch- tigkeit bilden könnte. Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch verursacht werden. Entsorgung/ Umweltschutz Führen Sie Gerät, Zubehör und Verpa- ckung einer umweltgerechten Wiederver- wertung zu. Elektrogeräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwer- tungsstelle ab. Die verwendeten Kunst- sto󰀨- und Metallteile können sortenrein getrennt werden und so einer Wieder- verwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder ver- teilen Sie es als Mulchschicht unter Sträuchern und Bäumen.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch. oder spitzen Gegenstände, Sie könn- ten das Gerät beschädigen.

• Ölen Sie von Zeit zu Zeit die Räder.

• Kontrollieren Sie den Rasenmäher vor jedem Gebrauch auf o󰀨ensichtliche Mängel wie lose, abgenutzte oder be- schädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrau- ben.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädi- gungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus. Messer austauschen Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschli󰀨en wer- den. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden

1. Drehen Sie das Gerät um.

2. Benutzen Sie feste Handschu-

he und halten Sie das Messer (18) fest. Drehen Sie die Mes- serschraube (17) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels von der Motorspindel (19).

3. Bauen Sie das neue Messer

(18) in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer (18) richtig positioniert ist und die Messer- schraube (17) fest angezogen ist. Lagerung

• Bewahren Sie das Gerät tro- cken und außerhalb der Reich- weite von Kindern auf. Lösen Sie die Flügelmuttern (2) undDE

Technische Daten Elektro-Rasenmäher................. EM 1130 Netzspannung ...... 220-240 V~, 50/60 Hz Aufnahmeleistung des Motors ..... 1100 W Leerlaufdrehzahl ....................... 3350 min

=3 dB Schallleistungspegel (L

Lärm- und Vibrationswerte wurden ent- sprechend den in der Konformitätserklä- rung genannten Normen und Bestimmun- gen ermittelt. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vor- genommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsan- sprüche, die aufgrund der Bedienungs- anleitung gestellt werden, können daher nicht geltend gemacht werden. Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfver- fahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissi- onswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Warnung: Der Schwingungsemissionswert kann sich während der tatsäch- lichen Benutzung des Elektro- werkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektro- werkzeug verwendet wird. Es besteht die Notwendigkeit, Si- cherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Ausset- zung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Be- triebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belas- tung läuft). Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu Sollten Sie kein Internet haben, so wenden Sie sich bitte an das Service- Center (siehe „Grizzly Service-Center“). Halten Sie die unten genannten Bestellnummern bereit. Ersatzmesser ........................... 13700207 Grasfangkorb ............................ 91095797DE

• Für dieses Gerät leisten wir 24 Mo- nate Garantie. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

• Schäden, die auf natürliche Abnut- zung, Überlastung oder unsachge- mäße Bedienung zurückzuführen sind, bleiben von der Garantie ausge- schlossen. Bestimmte Bauteile unter- liegen einem normalen Verschleiß und sind von der Garantie ausgeschlos- sen. Insbesondere zählen hierzu: Messer.

• Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.

• Schäden, die durch Material- oder Herstellerfehler entstanden sind, wer- den unentgeltlich durch Ersatzliefe- rung oder Reparatur beseitigt. Voraus- setzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurückgegeben wird. Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berech- nung von unserem Service-Center durchführen lassen. Unser Service- Center erstellt Ihnen gerne einen Kos- tenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

• Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall ge- reinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse. Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - einge- schickte Geräte werden nicht ange- nommen.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch.DE

Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Netzspannung fehlt Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektrofachmann Ein-/Ausschalter defekt Reparatur durch KundendienstKohlebürsten abgenutzt Motor defekt Gras zu lang Größere Schnitthöhe einstel- len. Durch Drücken des Gri󰀨- holms die Vorderräder leicht anheben

Motor setzt aus Blockierung durch Fremd- körper Fremdkörper entfernen Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer Schnitthöhe zu niedrig Größere Schnitthöhe einstellen

Messer stumpf Messer schleifen lassen oder austauschen

Messerbereich verstopft Gerät reinigen Messer falsch montiert Messer korrekt einbauen

Messer rotiert nicht Messer durch Gras blockiert Gras entfernen Messerschraube locker Messerschraube festziehen

Abnorme Geräusche, Klappern oder Vibrati- onen Messerschraube locker Messerschraube festziehen

Messer beschädigt Messer austauschen HFR

= 3 dB Schallleistungspegel (L
