Марка	Grizzly
Модел	ERM 10009
Тип продукт	Електрическа косачка за трева
Мощност на двигателя	1000 W
Напрежение на захранване	230 V ~ 50 Hz
Честота на празен ход	3700 об/мин
Ширина на косене (нож)	320 mm
Регулируеми височини на косене	18 / 29 / 42 / 55 mm
Обем на кошницата за трева	30 литра
Тегло на уреда	11,52 kg
Ниво на звуково налягане (LpA)	74 dB (A)
Гарантирано ниво на акустична мощност (LWA)	94 dB (A)
Вибрации на дръжката	2,27 m/s²
Клас на защита	II (двойна изолация)
Тип защита	IPX4 (защитен от пръски)
Включване	Бутон за отключване + лост за стартиране (мъртвец)
Регулиране на височината на косене	4 позиции чрез преместване на осите
Основни функции	Косене, събиране в кошница, защита от удари
Рутинна поддръжка	Почистване без вода, смазване на колелата, заточване/подмяна на нож
Налични резервни части	Резервен нож (реф. 13700205)
Гаранция	24 месеца (домашна употреба)
Включени аксесоари	Дръжка с дъга, кошница за трева, защита от удари, колела, ключ за ножа, кабелни скоби
Разрешена употреба	Семейни тревни площи, суха трева, без дъжд

Често задавани въпроси - ERM 10009 Grizzly

Как да монтирам дръжката с дъга на косачката Grizzly ERM 10009?

Поставете двете пръчки в отворите на корпуса. Закрепете ги с предоставените винтове. След това закрепете дръжката с дъга към пръчките с помощта на крилчатите гайки и винтове. Инсталирайте разтоварващото устройство и кабелните скоби, за да фиксирате кабела.

Как да настроя височината на косене на този модел?

Изключете уреда и го извадете от контакта. Разхлабете болтовете на колелата, свалете колелата и осите. Поставете осите в една от четирите позиции (18, 29, 42 или 55 мм), като се уверите, че са на еднаква височина. Монтирайте обратно колелата. За първото косене изберете по-висока височина.

Как да стартирам косачката?

Направете примка от захранващия кабел и я закачете на разтоварващото устройство. Включете уреда. Натиснете бутона за отключване (1) и едновременно задръжте натиснат лоста за стартиране (2). Отпуснете бутона за отключване. За да спрете, отпуснете лоста.

Какво да правя, ако косачката не стартира?

Първо проверете мрежовото напрежение (контакт, кабел). Ако всичко е наред, проблемът може да е в превключвателя, износени въгленови четки или двигателя. В тези случаи се свържете с отдела за следпродажбено обслужване.

Как да сменя ножа на косачката?

Изключете уреда и изчакайте пълното му спиране. Носете дебели ръкавици. Обърнете косачката. Задръжте ножа и развийте винта обратно на часовниковата стрелка с предоставения ключ. Поставете новия нож в правилна позиция и затегнете здраво винта.

Какви рутинни грижи са необходими?

След всяка употреба почиствайте уреда с четка или кърпа (без вода или разтворител). От време на време смазвайте колелата. Проверявайте винтовете, гайките и ножа преди всяка употреба. Заточете или сменете ножа, ако е необходимо.

Мога ли да използвам косачката под дъжд?

Не, използването е забранено под дъжд или върху мокра трева. Уредът е защитен от пръски (IPX4), но не и от потапяне. Работата при влажно време увеличава риска от токов удар.

Как да изпразня и поставя обратно кошницата за трева?

Повдигнете защитата от удари, извадете кошницата, като я откачите. Изпразнете я и я почистете, ако е необходимо. За да я поставите обратно, закачете я на предвиденото окачване отзад на уреда и отново спуснете защитата от удари.

Какво да правя, ако косачката издава необичаен шум или вибрира силно?

Това може да се дължи на разхлабен винт на ножа или повреден нож. Изключете, проверете ножа и винта. Ако ножът е повреден, го сменете. Ако проблемът продължава, се свържете с отдела за следпродажбено обслужване.

Кои са важните съвети за безопасност?

Прочетете изцяло ръководството за употреба. Никога не допускайте деца да използват уреда. Носете здрави обувки и дълги панталони. Преди всяка настройка или почистване изключете и извадете щепсела. Дръжте кабела далеч от ножа. Не работете на стръмни склонове.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ERM 10009 Grizzly

Ръководство за обслужване

Instrukcja obsługi

A 1 2 3 4 15 5 6 7 14 13 8 9 12 Grizzly 32 cm 10 11

B 7 12 7 16

D 5 14 6 6 7 7 14

C 17 5 4

E 5 3 19 18

F 10 11 12 20

BG Ръководство за обслужване ....71

Моля, преди пуск прочетете внимателно настоящото ръководство за обслужване. Съхранявайте ръководството добре и го давайте на всеки следващ потребител, за да може информацията да е на разположение по всяко време.

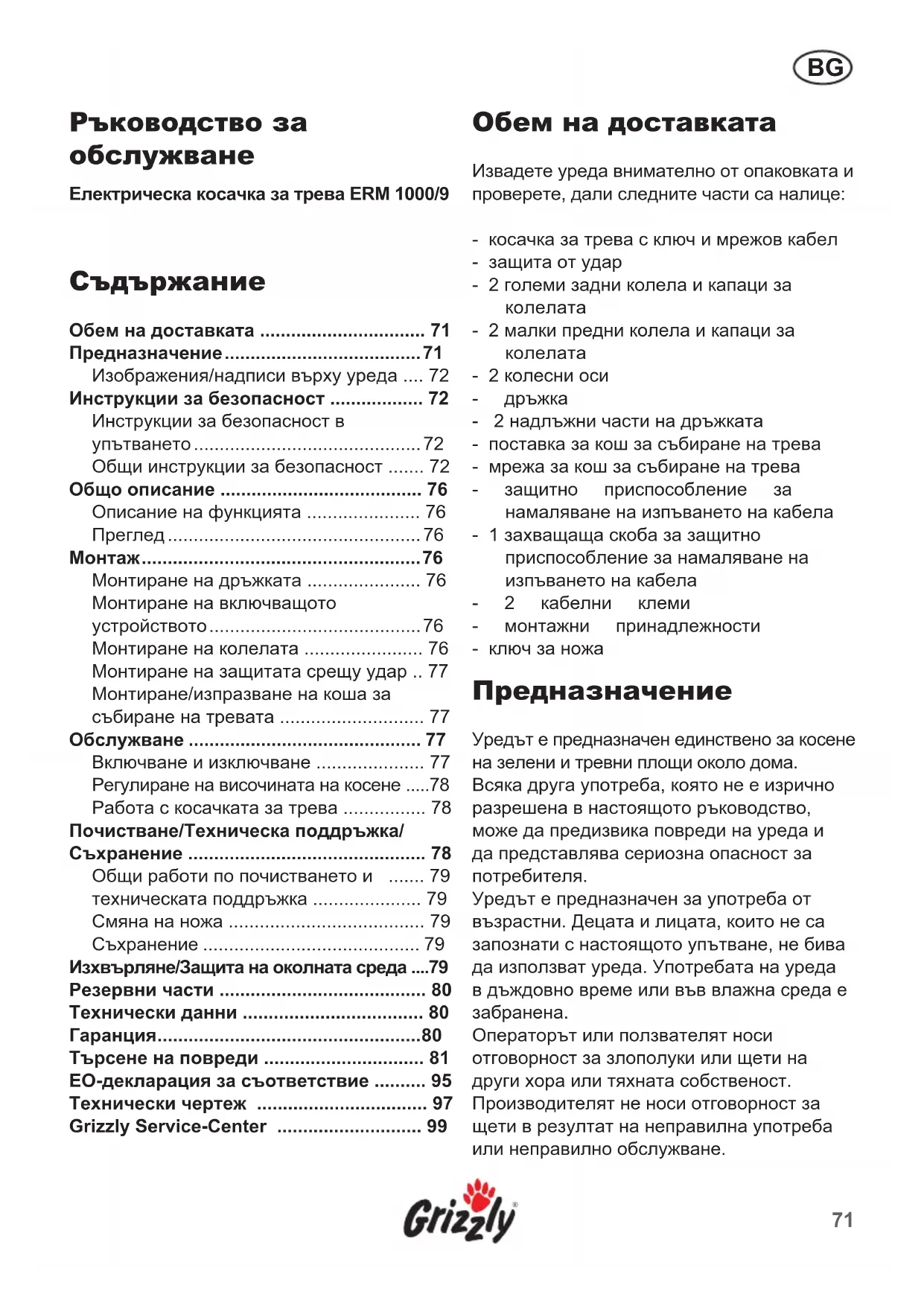

Ръководство за обслужване

Електрическа косачка за трева ERM 1000/9

Съдържание

Обем на доставката 71

Предназначение....71

Изображения/надписи върху уреда .... 72

Инструкции за безопасност в упътването....72

Общи инструкции за безопасност ..... 72

Общо описание 76

Описание на функцията 76

Преглед....76

Монтаж....76

Монтиране на дръжката 76

Монтиране на включващото устройството....76

Монтиране на колелата 76

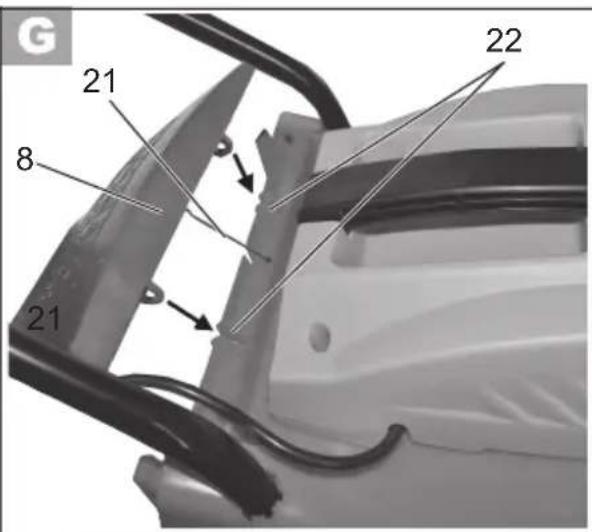

Монтиране на защитата срещу удар .. 77

Монтиране/изпразване на коша за събиране на тревата .... 77

Обслужване 77

Включване и изключване 77

Регулиране на височината на косене .....78

Почистване/Техническа поддръжка/

Съхранение 78

Общи работи по почистването и ..... 79

техническата поддръжка 79

Смяна на ножа 79

Съхранение 79

Изхвърляне/Защита на околната среда ....79

Резервни части 80

Технически данни 80

Гаранция....80

Търсене на повреди 81

ЕО-декларация за съответствие ..... 95

Технически чертеж 97

Извадете уреда внимателно от опаковката и проверете, дали следните части са налице:

- 2 големи задни колела и капаци за колелата

- 2 малки предни колела и капаци за колелата

- 2 колесни оси

- дръжка

- 2 надljжни части на дръжката

- поставка за кош за събиране на трева

- мрежа за кош за събиране на трева

- защитно приспособление за намаляване на изпъването на кабела

- 1 захваща скоба за защитно приспособление за намаляване на изпъването на кабела

- 2 кабелни клеми

Уредът е предназначен единствено за косене на зелени и тревни площи около дома.

Всяка друга употреба, която не е изрично разрешена в настоящото ръководство, може да предизвика повреди на уреда и да представлява сериозна опасност за потребителя.

Уредът е предназначен за употреба от възрастни. Децата и лицата, които не са запознати с настоящото упътване, не бива да използват уреда. Употребата на уреда в дъждовно време или във влажна среда е забранена.

Операторът или ползвателят носи отговорност за злополуки или щети на други хора или тяхната собственост.

Производителят не носи отговорност за щети в резултат на неправилна употреба или неправилно обслужване.

Този раздел разглежда основните предписания за безопасност при работа с електрически косачки за трева.

Инструкции за безопасност в упътването

Знак за опасност с данни за предотвратяване на човешки или материални щети.

Заповеден знак (вместо удивителния знак е объяснена съответната заповед) с данни за предотвратяване на щети.

Знак за упътване с информация за по-добра работа с уреда.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ! Прочетете всички инструкции и указания за безопасност. Пропуските при спазването на инструкциите и указанията за безопасност могат да предизвикат токов удар, пожар и/или тежки наранявания.

Инструкции:

• Прочетете внимателно упътването за употреба. Запознайте се с фиксиращите части и правилната употреба на уреда.
• Никога не разрешавайте на деца или на други лица, които не са запознати с упътването за употреба, да използват уреда. Местните разпоредби може

Изображения/надписи върху уреда

Внимание!

Прочетете ръководството обслужване.

Опасност от нараняване в резултат на летящи части.

а наоколо трябва да стоят далече от косачката.

Изключете мотора и издърпайте щепсела преди работи за регулиране или почистване или ако захранващият кабел е притиснат или повреден.

Опасност от повредения кабел.

Дръжте захранващия кабел далече от уреда и режещите ножове!

Внимание – остри режещи ножове! Пазете ръцете и краката. Опасност от нараняване!

Не излагайте уреда на влага. Не работете при дъжд и не режете мокра трева.

Не работете с косачката за трева без напълно монтирано приспособление за събиране на тревата или приспособление за защита от удар.

Данни за нивото на шума L_wa в dB.

Клас защита II

ктроuredите не се изхвърлят като битови отпадъци.

Обхват на косене

да определят минимална възраст за потребителя.

• Никога не косете, когато наблизо има хора, най-вече деца или животни.
• Не забравяйте, че потребителят е отговорен за злополуките с хора или тяхното имущество.
• Децата трябва да се наблюдават, за да се гарантира, че не играят с уреда.
• Уредът не е предназначен за употреба от лица (включително деца) с ограничени физически, сензорни или умствени способности или които нямат опит и/или знания; освен ако те не са под наблюдението на лице, което е компетентно за тяхната безопасност или получават от него указания как да използват уреда.
• Спазвайте местните предписания за защита от шум. Употребата на уреда може да е ограничена или забранена в определени дни (например неделя и празнични дни), в определени части от деня (обедни часове, през нощта) или в някои области (например курорти, клиники и др.).

Подготвителни мерки:

• По време на косене трябва да носите винаги здрави обувки и дълги панталони. Не косете боси или с леки сандали.
• Проверете мястото, където ще използвате уреда, и отстранете всички предмети, които могат да бъдат захванати и хвърлени (например камъни, пръчки, тел).

• Преди употреба трябва винаги да се провери чрез оглед, дали режещите инструменти, крепежните болтове и целият режещ модул са износени или повредени. За да се избегне денивелация, износените или повредени инструменти и болтове трябва да се сменят само по двойки.

• Бъдете внимателни при уреди с няколко режещи инструмента, тъй като движението на един нож може да предизвика въртене на останалите ножове.

• Използвайте само резервни части и принадлежности, които са доставени и препоръчани от производителя. Употребата на части от други производители води до загуба на правото за гаранционни претенции.

Работа:

• Косете само на дневна светлина или на добро изкуствено осветление.
• Не работете с уреда, ако сте уморени или разсеяни или след консумация на алкохол или прием на медикаменти. Правете винаги навременна почивка. Подхождайте към работата разумно.
• Винаги внимавайте за сигурна стойка по наклон. Работете винаги напречно на наклона, никога нагоре или надолу по дължина.
• Водете уреда в темпото, с което вървите.
• Бъдете особено внимателни, когато променяте посоката на движение по наклон.
• Не косете при много стръмни наклони.
• Бъдете особено внимателни, когато обръщате или приближавате уреда към себе си.
• Изключете уреда, когато трябва да го обърнете, за транспортиране по повърхности, различни от тревната и когато уредът се изважда от площта за косене или се вкарва в нея.
• Никога не използвайте уреда с повредени защитни приспособления или без монтирани защитни приспособления, например защита от удар и/или приспособления за събиране на тревата.
  • Стартирайте внимателно, съгласно

инструкциите на производителя.

Внимавайте за достатъчно разстояние на краката от режещия инструмент.

• При пускане на мотора уредът не бива да е обърат, освен ако при това уредът не трябва да бъде повдигнат. В такъв случай обърнете уреда чрез натискане на дръжката само дотолкова, че предните колела леко да се повдигнат. Вдигнете само страната, която е далече от потребителя. Двете ръце трябва да се намират в работно положение преди уредът да допре земята отново.
• Не пускайте мотора, ако стоите пред канала за изхвърляне.
• Включвайте мотора само според инструкцията и само когато краката ви са на безопасно разстояние от режещите инструменти.
• Никога не дръжте ръцете или краката на или под въртящи се части. Стойте винаги на разстояние от отвора за изхвърляне. Има опасност от нараняване.
• Никога не вдигайте или носете уреда, докато моторът работи.

• Изключете уреда, издърпайте и се уверете, че всички движещи се части са спрели:

• винаги, когато оставяте уреда и той не се използва.

• преди да освободите блокировките или отпушите канала за изхвърляне;
• когато захранващият проводник е повреден или усукан,
• преди да проверите, почистите уреда или да работите по него;
• ако е уцелено чуждо тяло. Претърсете уреда за повреди и направете необходимите ремонти преди да стартирате отново и да работите с уреда;
• ако уредът започне да вибрира необичайно силно, е необходима

незабавна проверка.

• Не пипайте режещия нож, преди уредът да е разединен от мрежата и режещите ножове да са напълно спрели.
• Поддържайте отвора за изхвърляне на тревата винаги чист и свободен. Махайте насъбраната трева, само когато уредът е спрял.
• Никога не оставяйте уреда на работното място без надзор.
• Не работете с повреден, неокомплектован уред или с уред с променена конструкция без разрешение на производителя.

Не използвайте уреда за цели, за които той не е предназначен.

• Не претоварвайте уреда. Работете само с дадената мощност и не променяйте настройките на мотора. Не използвайте машини с малка мощност за тежка работа. Използвайте ваши уред само по предназначение.
• Не използвайте уреда в близост до запалими течности или газове. При неспазване има опасност от пожар или експлозия.

щепсбежническа поддръжка и съхранение:

• Погрижете си всички гайки, болтове и винтове да за затегнати уредът да е в безопасно работно състояние.
• Оставете двигателя да се охлади преди да оставите уреда в затворено помещение.
• Проверявайте редовно приспособлението за събиране на тревата за износване и загуба на функционалната пригодност.
• От съображения за безопасност сменяйте износените или повредени части.
• Проверявайте за смяна да се използват само режещи инструменти, които са разрешени от производителя.
• Бъдете особено внимателни при

настройване на ножовете, за да не се прищипят пръстите ви между въртящите се ножове и неподвижните части на машината.

• Носете защитни ръкавици, когато сменяте режещото приспособление.
• Третирайте уреда внимателно. Поддържайте инструментите остри и чисти, за да можете да работите по-добре и по-безопасно. Следвайте предписанията за техническа поддръжка.
• Не се опитвайте сами да поправяте уреда, освен ако не разполагате с необходимото образование за това. Всички работи, които не са посочени в настоящото ръководство, могат да се извършват само от оторизирани от нас сервизи.
• Съхранявайте уреда на сухо място и недостъпно за деца.

• Внимавайте мрежовото напрежение да съвпада с данните върху фабричната табелка. Щепсельт трябва да съответства на контакта. Не използвайте адаптери заедно със заземени уреди.
• Не използвайте уреда при дъжд, лошо време, във влажна среда или върху мокра трева. Проникването на вода в някой от електрическите инструменти повишава риска от токов удар.
• По възможност включвайте уреда само в контакт със защита от утечен ток (FI-ключ) с ток от не повече от 30 mA.
• Преди всяка употреба проверявайте мощността в мрежата и удължителя за повреди и стареене. Не използвайте уреда, ако кабельт е повреден или износен.
• Изключете уреда и издърпайте щепсела от контакта, ако захранващият кабел е повреден. Не свързвайте

повредения кабел с мрежата и не го пипайте, докато е свързан с мрежата. Повреденият кабел може да предизвика допир на части, които са под напрежение.

• Ако захранващият кабел на този уред се повреди, той трябва да се смени от производителя или неговия сервис или от лице с подобна квалификация със специален захранващ кабел, за да се избегнат опасности.
• Избягвайте допира на тялото до заземени части (например метални огради, метални пилони). Съществува повишен риск от токов удар, когато тялото ви е заземено.
• Използвайте само удължители (тип H05VV-F или H05RN-F), които са подходящи за употреба навън и са с максимальна дължина 75 m. Напречното сечение на жичките на удължителя трябва да е минимум 1,0 mm². Преди употреба винаги развивайте кабелния барабан изцяло. Проверявайте кабела за повреди.
• За поставяне на удължител използвайте предвиденото за целта кабелно окачване.
• При работа дръжте захранващия кабел далече от режещия инструмент. По принцип водете мрежовия кабел зад обслужващото лице. Режещите ножове могат да повредят кабелите и да предизвикат допир до части, които са под напрежение.
• Не използвайте кабела не по предназначение, за да издърпате щепсела от контакта. Пазете кабела от горещина, масло и остри ръбове. Повредените или усукани кабели повишават риска от токов удар.

Общо описание

Описание на функцията

Електрическата косачка за трева има успоредно на режещата повърхност въртящ се режещ инструмент. Той е оборудван с мощен електромотор, стабилен пластмасов корпус, обезопасителен ключ, защита от удар и кош за събиране на тревата. Освен това уредът може да се регулира на 4 степени и има лесно подвижни колела. Функцията на обслуживащите части ще намерите в описанията по-надолу.

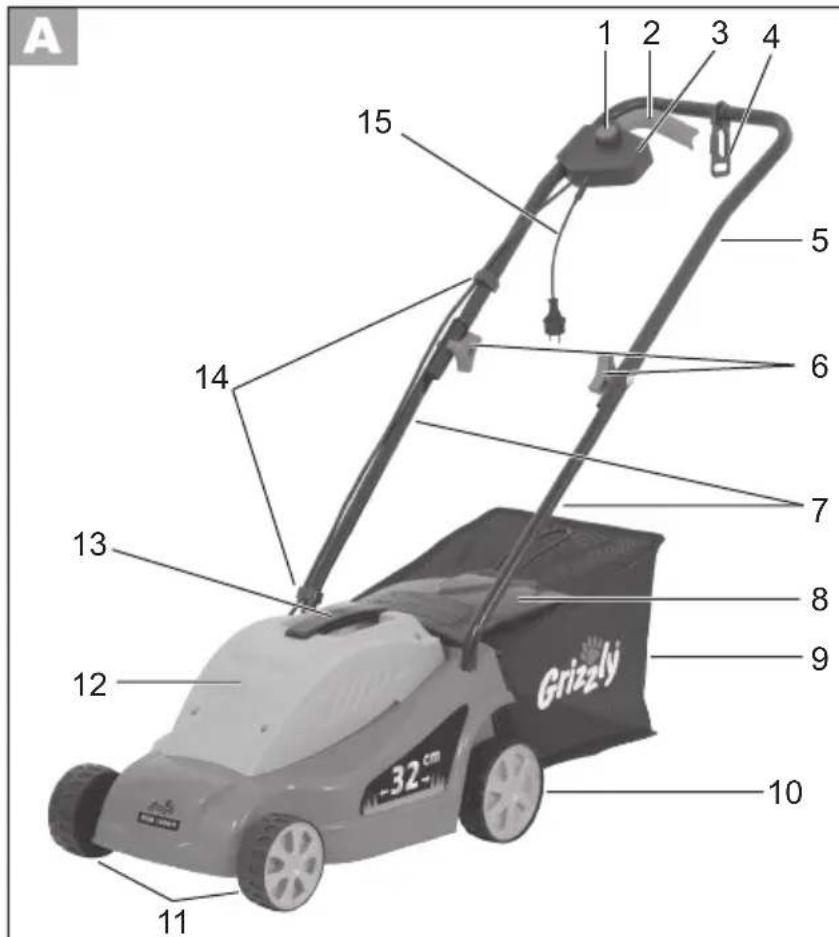

Преглед

1 освобождаващо копче

2 стартов лост

3 KILOU

4 защитно приспособление за намаляване на изпъването на кабела 5 дръжка

6 2 крилчати гайки и болтове за закрепване на дръжката

7 2 надljжни части на дръжката

8 защита от удар

9 кош за събиране на тревата

11 2 малки предни колела

Преди всички работи по уреда издърпвайте щепсела.

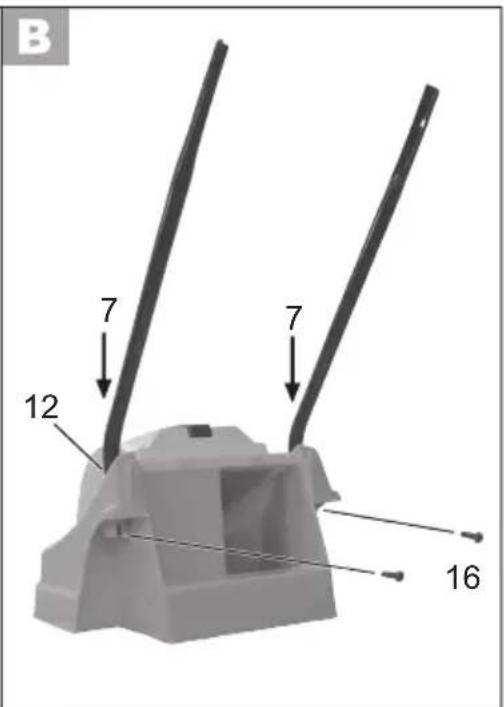

Монтиране на дръжката

1. Поставете надлъжните части на дръжката (7) в предвидените за

целта отвори в корпуса на уреда (12) и ги закрепете за корпуса с двата приложени болта (16).

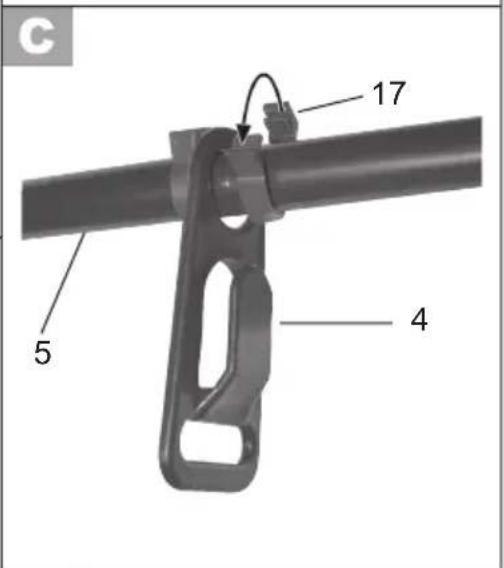

1. Преместете защитното приспособление за намаляване на изпъването на кабела (4) над дръжката (5) и го закрепете с приложената придържаща скоба (17) за дръжката.

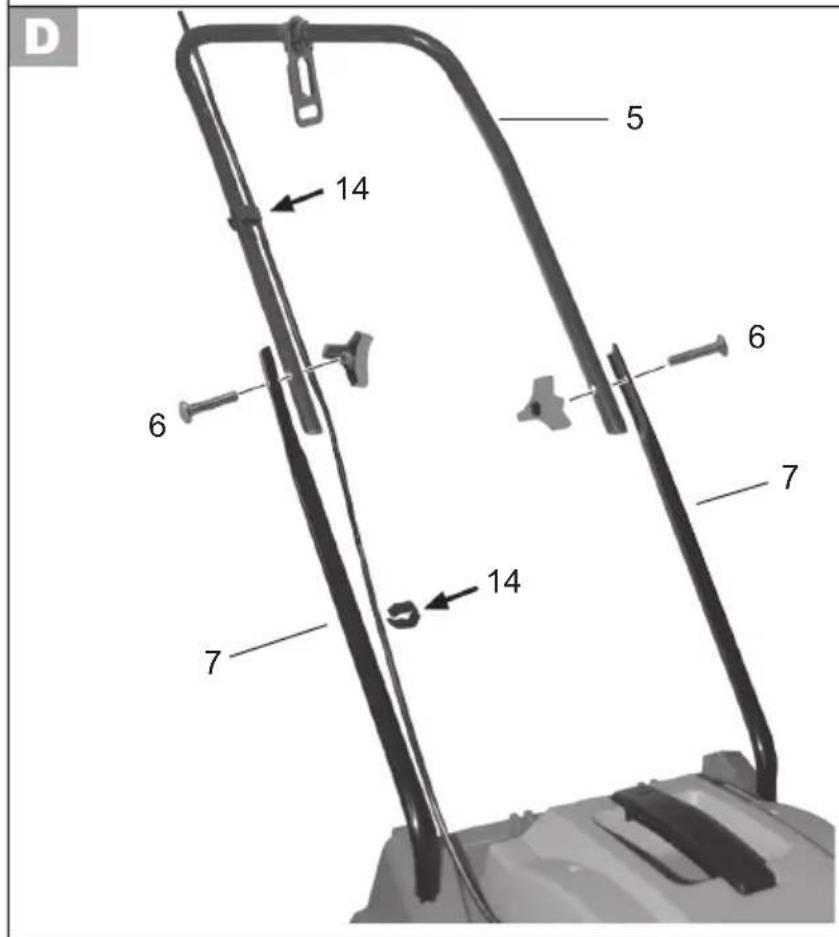

1. Закрепете дръжката (5) с прилежащите болтове и крилчати гайки (6) за двете долни надljжни части (7).

2. Закрепете кабела на уреда с помощта на двете кабелни клеми (14) за дръжката и надлъжната част.

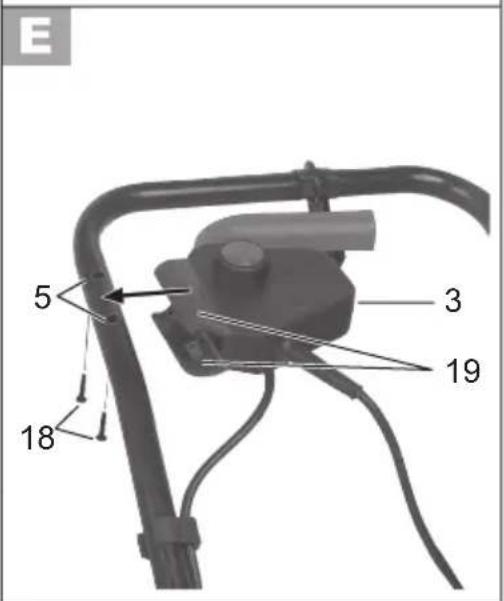

Монтиране на включващото устройството

1. Развийте двата болта (18) на включващото устройство (3).

2. Раздалечете пластините (19) на включващото устройство и го поставете в двата отвора на дръжката (5).

3. Завийте включващото устройство.

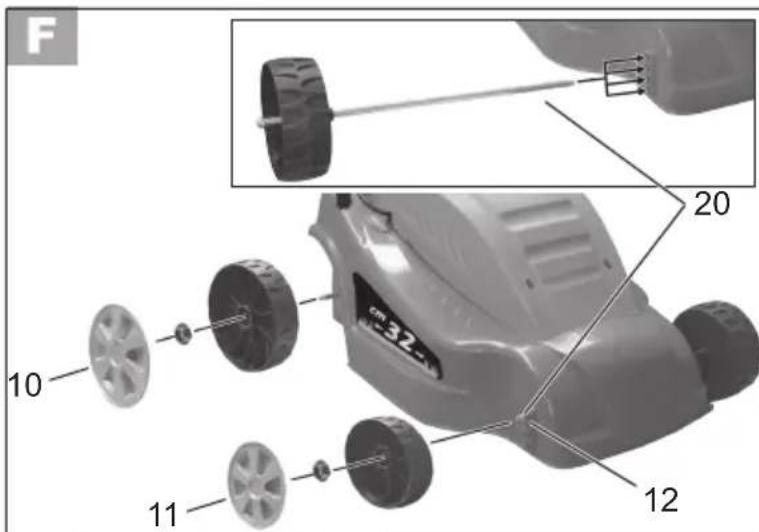

Монтиране на колелата

1. Поставете едното малко предно колело (11) и едното голямо задно колело (10) на едната колесна ос (20).

Отворената страна на колелото трябва да сочи към колесната гайка, монтирана неподвижно на колесната ос (виж малката фигура).

1. Вкарайте колесните оси в желаните отвори на корпуса на уреда (12).

Двете колесни оси трябва да бъдат регулирани на еднаква височина.

1. Завийте второто предно и второто задно колело с доставената колесна гайка за колесната ос.

2. Поставете капачките на колелата.

За избора на височината на косене виж глава „Обслужване/Регулиране на височината на косене“.

Монтиране на защитата срещу удар

С косачката за трева не бива да се работи без защита срещу удар.

1. Поставете пружината (21) на защитата срещу удар (8) в отвора на корпуса.

2. Натиснете защитата срещу удар в предвидените за целта поставки (22) на корпуса.

Монтиране/изпразване на коша за събиране на тревата

Внимание: Уредът не бива да работи без напълно монтиран кош за събиране на тревата или без защита срещу удар. Опасност от нараняване!

Сглобяване на коша за събиране на тревата:

1. Вкарайте стойката на коша за събиране на тревата (23) в мрежата за събиране на тревата (24).

2. Извадете пластмасовите пластини (25) над стойката на коша за събиране на тревата.

Монтиране на коша за събиране на тревата на уреда:

1. Повдигнете защитата срещу удар (8).
2. Окачете коша за събиране на тревата (9) в предвидената за целта поставка (26) на гърба на

ureda.

1. Поставете защитата срещу удар (8), тя държи коша за събиране на тревата в нужното положение.

Сваляне/изпразване на коша за събиране на тревата:

1. Повдигнете защитата срещу удар (8) и извадете коша за събиране на тревата (9).
2. Изпразнете коша за събиране на тревата (виж също глава „Изхвърляне/Защита на околната среда“) и отново го монтирайте.

Обслужване

Спазвайте местните предписания за защита от шума.

Включване и изключване

1. Оформете от края на удължителя клуп и го окачете на защитното приспособление срещу изпъване на кабела (4).

2. Включете уреда към напрежението в мрежата.

3. Преди да включите внимавайте уредът да не се допира до някакви предмети.

4. За да включите, нати освобождаващото копче (1) на дръжката и едновременно с това задръжте натиснат стартовия лост (2). Пуснете освобождаващото копче.

5. За да изключите, отг стартовия лост.

След като изключите уреда, ножът се върти още няколко секунди. Не пипайте работещия нож.

Регулиране на височината на косене

Чрез позициониране на осите и колелата уредът може да бъде регулиран на следните височини на косене :

18 mm

29 mm

42 mm

55 mm

1. Изключете уреда (виж „Включване и изключване“), издърпайте щепсела и изчакайте ножът да спре.

2. Развийте колесните и демонтирайте колелата и колесните оси.

3. Поставете колесните оси в желаното положение.

Двете колесни оси трябва да бъдат регулирани на еднаква височина.

1. Завийте колелата (виж глава „Монтаж/Монтиране на колелата“).

Уредът има 5 позиции за регулиране на височината на косене:

За първото косене за сезона трябва да се избере голяма височина на косене.

Редовното косене стимулира усиления растеж на тревата и едновременно с това унищожава плевелните растения. Затова след всяко косене тревата става по-гъста и същевременно по-равномерна.

Първото косене се прави около април, когато тревата е висока 7 - 8 см. През основния сезон на вегетация тревата се коси поне веднъж седмично.

• Започнете да косите близо до контакта и се отдалечавайте от контакта.
• Водете удължителя винаги след себе си и след като обърнете, го поставете на вече окосената страна.
• Водете уреда с темпото, с което вървите, във възможно най-права линия. За плътно косене окосените платна трябва да се припокриват няколко сантиметра.
• Регулирайте дълбочината на косене така, че уредът да не се претоварва. В противен случай моторът може да се повреди.
• При наклон работете винаги напречно на наклона. Бъдете особенойки внимателни при движение назад и теглене на уреда.
• Почиствайте уреда след всяка употреба, както е описано в глава „Почистване, техническа поддръжка, съхранение“.

След работа и за транспортиране изключете уреда, издърпайте щепсела и изчакайте ножът да спре.

Почистване/Техническа поддръжка/Съхранение

Възлагайте изпълнението на работите, които не са описани в настоящото ръководство, на оторизиран от нас сервис. Използвайте само оригинални части.

При работа с ножа носете ръкавици.

Преди всички работи по техническата поддръжка и почистването изключете уреда, издърпайте щепсела и изчакайте ножът да спре.

Общи работи по почистването и техническата поддръжка

Не пръскайте с вода косачката за трева.

• Поддържайте уреда чист. За почистване използвайте четка или кърпа, а не силни почистващи препарати и разредители.
• След косене отстранете с парче дърво или пластмаса растителните отпадъци, захванали се за колелата, вентилационните отвори, отвора за изхвърляне и участька около ножа. Не използвайте твърди или остри предмети, може да повредите уреда.
• От време на време смазвайте колелата.
• Преди употреба проверявайте косачката за видими повреди като разхлабени, износени или повредени части. Проверете, дали гайките, болтовете и винтовете са затегнати.
• Проверете капаците и защитните приспособления за повреди и тяхното правилно положение. При нужда ги сменете.

Смяна на ножа

Ако ножът е затъпен, той може да бъде наточен от специализиран сервис.

Ако ножът е повреден или нерегулиран, той трябва да бъде сменен (виж глава Резервни части).

1. Обърнете уреда.

2. Използвайте здрави ръкавици и дръжте здраво ножа (27). Развийте болта на ножа (28) срещу посоката на часовниковата стрелка с помощта на доставения ключ за ножа (29).

3. Извадете ножа.

4. Монтирайте новия нож в обратна последователност. Внимавайте ножът да е поставен в правилно

положение и болтът да е затегнат здраво.

Съхранение

За да заема уредът по-малко място, развийте крилчатите гайки и приберете дръжката. Кабелите не бива да се притискат.

• Съхранявайте уреда на сухо и недостъпно за деца място.
• Оставете моторът да се охлади преди да оставите уреда в затворено помещение.
• Не увивайте уреда в найлонови торби, тъй като може да се образува влага.

Ние не носим отговорност за щети, причинени от нашите уреди, ако те се дължат на неправилен ремонт или употреба на неоригинални резервни части и употреба не по предназначение.

Изхвърляне/Защита на околната среда

Подложете уреда, принадлежностите и опаковката на рециклиране, което не вреди на околната среда.

Електрическите уреди не бива да се изхвърлят като битови отпадъци.

• Предайте уреда в пункт за преработка. Използваните пластмасови и метални части могат да се сортират по видове и така да се подложат на преработка. Попитайте по въпроса нашия серверен център.
• Не изхвърляйте окосената трева в кофата за смет, а я подлагайте на компостиране или я разпределяйте като тор под храсти и дървета.

Резервни части

За купуване на резервни части използвайте дадения адрес на сервиса или номера на факса. При поръчка винаги посочвайте артикулния номер.

Резервен нож 13700205

Технически данни

Консумирана мощност от мотора ... 1000 W Мрежово напрежение ...... 230V\~, 50 Hz
Обороти на празен ход ...... 3700 min ^1
Обхват на косене ....320 mm
Височина на косене .....55/42/29/18 mm
Клас защита ...... II回
Защита....IPX4
Тегло 11,52 kg
Обем кош за трева 30 l
Ниво на шума ....74 dB(A)
Ниво на шума (гарантирано) .....94 dB(A)
Вибрации на дръжката .....2,27 m/s²

Стойностите на шума и вибрациите са определени в съответствие с нормите и разпоредбите, посочени в декларацията за съответствие.

В процеса на усъвършенстване могат да се правят технически и оптични промени без предупреждение. Затова всички размери, указания и данни в настоящото ръководство за обслужване са без гаранция. Въз основа на настоящото ръководство за обслужване не могат да се предявяват правни претенции.

Гаранция

За този уред даваме гаранция от 24 месеца. Тази гаранция важи само спрямо купувача, който купува стоката за пръв път, и е непрехвърляема. За фирмена употреба и уреди срещу връщане на старите важи скъсена гаранция.

Повредите, които се дължат на естествено износване, претоварване или неправилно обслужване, са изключени от гаранцията. Някои компоненти подлежат на нормално износване и са изключени от гаранцията. Към тях спадат най-вече: нож.

Условие за изпълнение на гаранцията е спазването на посочените в ръководството за експлоатация интервали за техническа поддръжка и инструкциите за почистване, техническа поддръжка и ремонт. Повреди в резултат на дефекти в материала или грешки на производителя се отстраняват безплатно чрез доставка на резервни части или ремонт. Условието е уредът да не е разглобяван и да бъде върнат на търговеца с касова бележка и гаранция.

Ремонтите, за които настоящата гаранция не важи, можете да проведете срещу заплащане в нашия сервисен център.

Нашият сервизен център с удоволствие ще Ви изготви ориентировъчна оферта.

Можем да обработваме само уреди, които са достатъчно опаковани и са изпратени с платени пощенски разходи.

Неосвободените – с наложен платеж, експресно или като друг специален товар изпратени - уреди няма да бъдат приемани.

Вашите уреди ще изхвърлим безплатно.

Търсене на повреди

Проблем Възможна причина Отстраняване на повредата
Уредът не тръгва	Няма мрежово напрежение	Проверете контакта, кабела, проводника, щепсела, при нужда ремонт от ел. техник
	Дефектен ключ за включване/изключване	Ремонт от сервисИзносени въглеродни
	четки
	Дефектен мотор
	Тревата е много дълга	Регулирайте на по-голяма височина за косене. Леко вдигнете предните колела чрез натискане на надлъжните страни на дръжката.
Моторът спира	Блокиране от чуждо тяло	Отстранете чуждото тяло
Резултатът от работата не е задоволителен или моторът работи трудно	Тревата е много къса	Регулирайте на по-малка височина за косене
	Ножът е затъпен	Дайте ножа за наточване или го сменете
	Участькът около ножа е задръстен	Почистете уреда
	Ножът е монтиран неправилно	Монтирайте ножа правилно
Ножът не се върти	Ножът е блокиран от трева	Махнете тревата
	Болтът на ножа е разхлабен	Затегнете болта на ножа
Неестествени шумове, тракане или вибрации	Болтът на ножа е разхлабен	Затегнете болта на ножа
	Ножът е повреден Сменете ножа

Instrukcja obsługi

кв. Герман, ул. Стар лозенски път

No 38

тел: [phone]

тел/факс: [phone]

GSM: 0899133105

E-mail: [e-mail]

www.ecotechproduct.com

I.T.S. Winschoten bv

Papierbaan 55

9672 BG Winschoten

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Alfacomer-Equipamentos

Agrícolas e Industriais, Lda.
