ERM 10009 - Tosaerba Grizzly - Manuale utente e istruzioni gratuiti

Marca	Grizzly
Modello	ERM 10009
Tipo di prodotto	Tagliaerba elettrico
Potenza motore	1000 W
Tensione di alimentazione	230 V ~ 50 Hz
Regime al minimo	3700 giri/min
Larghezza di taglio (lama)	320 mm
Altezze di taglio regolabili	18 / 29 / 42 / 55 mm
Volume del cestello di raccolta	30 litri
Peso dell'apparecchio	11,52 kg
Livello di pressione sonora (LpA)	74 dB (A)
Livello di potenza sonora garantito (LWA)	94 dB (A)
Vibrazioni al manico	2,27 m/s²
Classe di protezione	II (doppio isolamento)
Tipo di protezione	IPX4 (protetto contro gli schizzi d'acqua)
Accensione	Pulsante di sblocco + leva di avviamento (uomo morto)
Regolazione dell'altezza di taglio	4 posizioni spostando gli assi
Funzioni principali	Taglio, raccolta nel cestello, protezione antiurto
Manutenzione ordinaria	Pulizia senza acqua, lubrificazione delle ruote, affilatura/sostituzione lama
Ricambi disponibili	Lama di ricambio (rif. 13700205)
Garanzia	24 mesi (uso domestico)
Accessori forniti	Manico ad arco, cestello di raccolta, protezione antiurto, ruote, chiave per lama, fermacavi
Utilizzo consentito	Prati familiari, erba secca, non sotto la pioggia

Domande frequenti - ERM 10009 Grizzly

Come montare il manico ad arco del tagliaerba Grizzly ERM 10009?

Inserire le due barre nelle aperture dell'alloggiamento. Fissarle con le viti fornite. Quindi fissare il manico ad arco alle barre utilizzando i dadi ad alette e le viti. Installare lo scarico di trazione e i fermacavi per tenere il cavo.

Come regolare l'altezza di taglio su questo modello?

Spegnere l'apparecchio e scollegarlo. Allentare i bulloni delle ruote, rimuovere le ruote e gli assi. Posizionare gli assi in una delle quattro posizioni (18, 29, 42 o 55 mm) assicurandosi che siano alla stessa altezza. Rimontare le ruote. Per il primo taglio, scegliere un'altezza elevata.

Come avviare il tagliaerba?

Formare un anello con il cavo di alimentazione e agganciarlo nello scarico di trazione. Collegare l'apparecchio. Premere il pulsante di sblocco (1) e tenere premuta contemporaneamente la leva di avviamento (2). Rilasciare il pulsante di sblocco. Per fermare, rilasciare la leva.

Cosa fare se il tagliaerba non si avvia?

Controllare prima la tensione di rete (presa, cavo). Se tutto è corretto, il problema potrebbe essere l'interruttore, le spazzole di carbone usurate o il motore. In questi casi, contattare il servizio post-vendita.

Come cambiare la lama del tagliaerba?

Scollegare l'apparecchio e attendere l'arresto completo. Indossare guanti spessi. Capovolgere il tagliaerba. Tenere la lama e svitare la vite in senso antiorario con la chiave fornita. Installare la nuova lama nella posizione corretta e riavvitare saldamente.

Quale manutenzione regolare è necessaria?

Dopo ogni utilizzo, pulire l'apparecchio con una spazzola o un panno (senza acqua né solvente). Lubrificare le ruote di tanto in tanto. Controllare viti, dadi e lama prima di ogni uso. Affilare o sostituire la lama se necessario.

Posso usare il tagliaerba sotto la pioggia?

No, l'uso è vietato sotto la pioggia o su erba bagnata. L'apparecchio è protetto contro gli schizzi d'acqua (IPX4) ma non contro l'immersione. Lavorare con tempo umido aumenta il rischio di scossa elettrica.

Come svuotare e rimontare il cestello di raccolta dell'erba?

Sollevare la protezione antiurto, rimuovere il cestello sganciandolo. Svuotarlo e pulirlo se necessario. Per rimontarlo, agganciarlo alla sospensione prevista sul retro dell'apparecchio e abbassare nuovamente la protezione antiurto.

Cosa fare se il tagliaerba emette un rumore anomalo o vibra fortemente?

Ciò può essere dovuto a una vite della lama allentata o a una lama danneggiata. Scollegare, controllare lama e vite. Se la lama è danneggiata, sostituirla. Se il problema persiste, contattare il servizio assistenza.

Quali sono i consigli di sicurezza importanti?

Leggere interamente il manuale di istruzioni. Non lasciare mai che i bambini utilizzino l'apparecchio. Indossare scarpe robuste e pantaloni lunghi. Prima di qualsiasi regolazione o pulizia, spegnere e scollegare. Tenere il cavo lontano dalla lama. Non lavorare su pendenze ripide.

MANUALE UTENTE ERM 10009 Grizzly

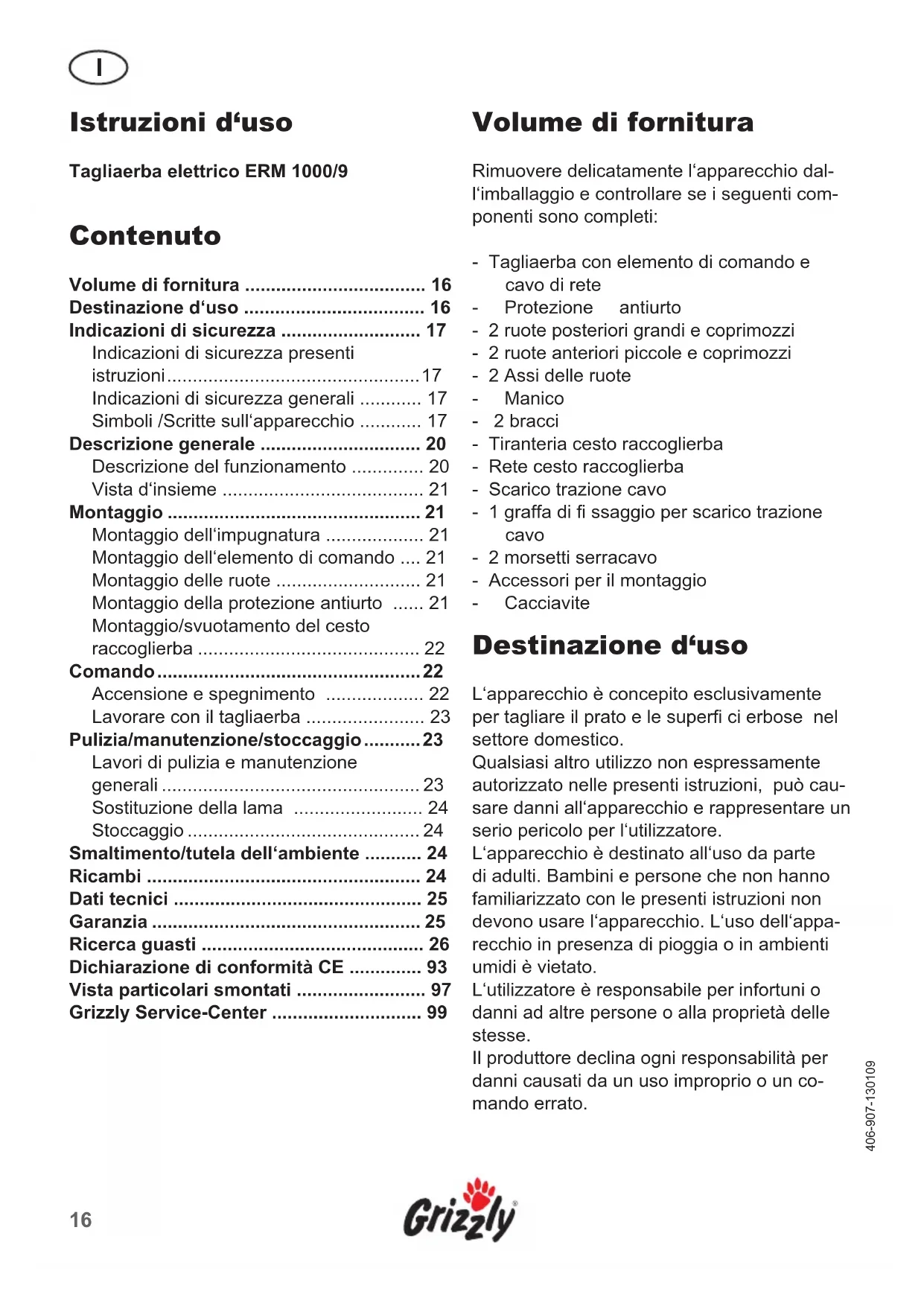

I Istruzioni d'uso ....16

Si prega di leggere con attenzione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio. Conservare con cura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestando attenzione che sia sempre a disposizione di chi usa l'apparecchio.

F Mode d'emploi 27

Tagliaerba elettrico ERM 1000/9

Contenuto

Volume di fornitura 16

Destinazione d'uso 16

Indicazioni di sicurezza 17

Indicazioni di sicurezza presenti istruzioni....17 Indicazioni di sicurezza generali....17 Simboli /Scritte sull'apparecchio....17

Descrizione generale 20

Descrizione del funzionamento .... 20 Vista d'insieme .... 21

Montaggio 21

Montaggio dell'impugnatura .... 21 Montaggio dell'elemento di comando .... 21 Montaggio delle ruote .... 21 Montaggio della protezione antiurto .... 21 Montaggio/svuotamento del cesto raccoglierba .... 22

Comando....22

Accensione e spegnimento .... 22 Lavorare con il tagliaerba .... 23

Pulizia/manutenzione/stoccaggio 23

Lavori di pulizia e manutenzione generali ....23 Sostituzione della lama ....24 Stoccaggio ....24

Smaltimento/tutela dell'ambiente ..... 24

Ricambi 24

Dati tecnici 25

Garanzia 25

Ricerca guasti 26

Dichiarazione di conformità CE ...... 93

Vista particolari smontati 97

Rimuovere delicatamente l'apparecchio dall'imballaggio e controllare se i seguenti componenti sono completi:

• Tagliaerba con elemento di comando e cavo di rete
• Protezione antiurto
• 2 ruote posteriori grandi e coprimozzi
• 2 ruote anteriori piccole e coprimozzi
• 2 Assi delle ruote
• Manico
• 2 bracci
• Tiranteria cesto raccoglierba
• Rete cesto raccoglierba
• Scarico trazione cavo
• 1 graffa di fi ssaggio per scarico trazione cavo
• 2 morsetti serracavo
• Accessori per il montaggio
• Cacciavite

Destinazione d'uso

L'apparecchio è concepito esclusivamente per tagliare il prato e le superfi ci erbose nel settore domestico.

Qualsiasi altro utilizzo non espressamente autorizzato nelle presenti istruzioni, può causare danni all'apparecchio e rappresentare un serio pericolo per l'utilizzatore.

L'apparecchio è destinato all'uso da parte di adulti. Bambini e persone che non hanno familiarizzato con le presenti istruzioni non devono usare l'apparecchio. L'uso dell'apparecchio in presenza di pioggia o in ambienti umidi è vietato.

L'utilizzatore è responsabile per infortuni o danni ad altre persone o alla proprietà delle stesse.

Il produttore declina ogni responsabilità per danni causati da un uso improprio o un comando errato.

Indicazioni di sicurezza

Questa sezione tratta le indicazioni di sicurezza fondamentali durante il lavoro con il taglia-erba elettrico.

Indicazioni di sicurezza presenti istruzioni

Simboli dei pericoli con indicazioni per la prevenzione di danni materiali e a persone.

Segnali di prescrizione (al posto del punto esclamativo viene spiegato l'obbligo) con indicazioni per la prevenzione di danni.

Simboli di avvertenza con informazioni per un uso appropriato dell'apparecchio.

Indicazioni di sicurezza generali

ATTENZIONE! Leggere tutte le indicazioni di sicurezza e istruzioni. La mancata osservanza delle indicazioni di sicurezza e istruzioni possono provocare scosse elettriche, incendi e/o lesioni gravi.

Indicazioni:

- Leggere attentamente le istruzioni d'uso. Familiarizzare con i componenti di regolazione e l'uso appropriato dell'apparecchio.

- Non permettere mai a bambini o ad altre persone, che non conoscono le istruzioni d'uso, di usare l'apparecchio. Alcune disposizioni locali prevedono un'età minima per l'utilizzatore.

Simboli /Scritte sull'apparecchio

Attenzione!

Leggere le istruzioni d'uso.

Pericolo di lesioni a causa di parti catapultate.

e lontane le persone dal to- saerba.

Spegnere il motore e staccare la spina elettrica prima di eseguire i lavori di regolazione o di pulizia oppure se il cavo di rete è inceppato o danneggiato.

Pericolo a causa del cavo di rete danneggiato.

Tenere il cavo di rete lontano dal- l'apparecchio e dalla lama da taglio!

Attenzione – Lame da taglio affi late! Tenere lontani piedi e mani. Pericolo di lesioni!

Non esporre l'apparecchio all'umidità. Non lavorare in presenza di pioggia e non tagliare erba bagnata.

Non azionare il tagliaerba senza il dispositivo raccoglierba o di protezione antiurto completamente montati.

Indicazione del livello di rumore L_wa in dB.

Classe di protezione II

parecchi elettrici non devono es- sere smaltiti insieme ai rifi uti domestici.

Diametro di taglio

I

• Non usare mai l'apparecchio quando si trovano nelle vicinanze persone, in particolare bambini e animali domestici.
• Tenere presente che l'operatore o utilizzatore è responsabile per infortuni o danni ad altre persone o alla proprietà delle stesse.
• I bambini devono essere sorvegliati, per garantire che non giocano con l'apparecchio.
• L'apparecchio non è destinato all'uso da parte di persone (compresi bambini) con limitate capacità fi siche, sensoriali o mentali o inesperte e/o senza le conoscenze necessarie; tranne nei casi in cui vengano sorvegliate da una persona responsabile per la loro sicurezza oppure istruite sul-l'uso dell'apparecchio.
• Osservare la protezione antirumore e le disposizioni locali. L'uso dell'apparecchio in determinati giorni (p. es. domeniche e festivi), durante determinate fasce orarie (pranzo, riposo notturno) oppure in determinate aree (p. es. luoghi di cura, cliniche ecc.) potrebbe essere limitato o vietato.

Preparazione:

• Durante la tosatura devono essere sempre indossate scarpe chiuse e pantaloni lunghi. Non tagliare l'erba scalzi o con i sandali.
• Controllare l'area nella quale viene im-piegato l'apparecchio e rimuovere pietre, bastoni, fi li metallici o altri corpi estranei che possono essere catturati e catapultati.
• Prima dell'uso, eseguire sempre un controllo visivo per verifi care che gli utensili di taglio, i bulloni di fi ssaggio e l'intera unità di taglio non siano usurati o danneggiati. Per evitare uno sbilanciamento, gli utensili e bulloni danneggiati devono essere sostituiti nel set.
• Prestare particolare attenzione quando si usano apparecchio con più utensili da

taglio, in quando il movimento della lama può provocare la rotazione delle restanti lame.

- Usare solo ricambi e accessori forniti e consigliati dal produttore. L'impiego di corpi estranei comporta l'immediata esclusione del diritto di garanzia.

Uso dell'apparecchio:

• Lavorare solo con la luce diurna o con una buona illuminazione artificiale.
• Non lavorare con l'apparecchio, se si è stanchi o poco concentrati o dopo l'assunzione di alcol o farmaci. Fare una pausa ad intervalli regolari. Lavorare con raziocinio.
• Prestare attenzione ad una posizione stabile, in particolare sui pendii. Lavorare sempre trasversalmente al pendio, mai su è giù.
• Condurre l'apparecchio a passo d'uomo.
• Prestare particolare attenzione, quando si cambia la direzione di marcia sui pendii.
  • Non lavorare su pendii eccessivamente ripidi.
• Prestare particolare attenzione, quando si gira o tira verso di se l'apparecchio.
• Spegnere l'apparecchio nel caso in cui debba essere ribaltato per il trasporto, si debbano attraversare superfi ci diverse dal prato e l'apparecchio venga condotto verso le e lontano dalle superfi ci da tagliare.
• Non usare mai l'apparecchio con dispositivi di sicurezza danneggiato o senza i dispositivi di sicurezza, p. es. protezione antiurto e/o dispositivi raccoglierba.
• Azionare l'apparecchio con cautela, conformemente alle istruzioni del produttore. Prestare attenzione ad una suffi ciente distanza dei piedi dall'utensile di taglio.
• Non ribaltare l'apparecchio durante l'avviamento del motore, salvo nei casi in cui do sia necessario per la partenza nell'erba alta. In questo caso, ribaltare l'apparec-

chio premendo l'impugnatura in modo tale che le ruote anteriori dell'apparecchio vengano leggermente sollevate. Sollevare solo il lato lontano dall'utilizzatore. Tenere entrambe le mani in posizione di lavoro, prima di riappoggiare l'apparecchio al suolo.

• Non avviare il motore, quando si è posizionati davanti al canale di espulsione dell'erba.
• Avviare il motore secondo le istruzioni e solo, quando i piedi si trovano ad una distanza sicura dagli utensili di taglio.
• Non posizionare mai le mani o i piedi vici-no o sotto le parti rotanti. Non posizionarsi mai davanti all'apertura di espulsione dell'erba. Pericolo di lesione.
• Non sollevare o trasportare mai l'apparecchio mentre il motore gira.

• Spegnere l'apparecchio, staccare la spina elettrica e assicurarsi che tutte le parti in movimento siano ferme:

• sempre quando si abbandona la macchina e quando non viene usata.

• prima di pulire il canale di espulsione dell'erba o di rimuovere i bloccaggi;
• quando il cavo di rete è danneggiato o aggrovigliato,
• prima di controllare o pulire l'apparec- chio oppure effettuare lavori sul mede- simo:
• quando si incontra un corpo estraneo. Individuare eventuali danneggiamento all'apparecchio ed effettuare le riparazioni necessarie, prima di riavviare il motore e lavorare con l'apparecchio;
• se l'apparecchio inizia a vibrare in modo anormale, è necessario un controllo immediato.

- Non toccare le lame di taglio, prima che l'apparecchio sia staccato dalla rete e le lame di taglio si siano fermate completamente.

- Tenere sempre l'apertura di espulsione dell'erba pulita e libera. Rimuovere l'erba

tagliata solo quando l'apparecchio è fer- mo.

• Non lasciare mai l'apparecchio incustodito sul posto di lavoro.
• Non lavorare con un apparecchio danneggiato, incompleto o modifi cato senza l'autorizzazione del produttore.

Non usare l'apparecchio per scopi diversi da quelli per i quali è stato concepito.

• Non sovraccaricare l'apparecchio. Lavorare solo nel campo di potenza specifi cato e non modifi care le impostazioni di regolazione del motore. Non usare apparecchi a bassa potenza per lavori pesanti.
• Non usare l'apparecchio nelle vicinanze di liquidi o gas infi ammabili. La mancata osservanza di questa indicazione comporta rischi di incendio o di esplosione.

Manutenzione e stoccaggio:

• Assicurarsi che tutti i dadi, viti e bulloni siano ben stretti e l'apparecchio sia in condizioni di lavoro sicure.
- Lasciare raffreddare il motore, prima di deporre l'apparecchio in un luogo chiuso.
- Controllare regolarmente il dispositivo raccoglierba per verifi care l'eventuale presenza di usura e malfunzionamento.
- Per motivi di sicurezza, sostituire le parti usurate o danneggiate.
- Assicurarsi che vengano usati solo utensili da taglio di ricambio autorizzati dal produttore.
- Prestare particolare attenzione durante la regolazione delle lame, in modo tale da evitare che le dita vengano schiacciate tra le lame rotanti e le parti fi sse della macchina.
- Indossare guanti di protezione, quando si sostituisce il dispositivo da taglio.
- Trattare l'apparecchio con cura. Tenere gli utensili affi lati e puliti, in modo tale da garantire condizioni di lavoro migliori e più sicure. Sequire le disposizioni di manuten-

I

zione.

• Non tentare di riparare autonomamente l'apparecchio, salvo nel caso in cui si è adeguatamente istruiti. Tutti i lavori non specifi cati nelle presenti istruzioni d'uso devono essere effettuati esclusivamente dai centri di assistenza clienti da noi autorizzati.
• Conservare l'apparecchio in un luogo asciutto e lontano dalla portata di bambini.

Sicurezza elettrica:

• Prestare attenzione che la tensione di rete corrisponda alle indicazioni riportate sulla targhetta dell'apparecchio. La spina di allacciamento deve essere adatto per la presa. Non usare adattatori in combinazione con apparecchi collegati a terra.
• Non usare l'apparecchio in presenza di pioggia o maltempo, in ambienti umidi o sul prato bagnato. L'infi Itrazione di acqua in un utensile elettrico aumenta il rischio di scosse elettriche.
• Possibilmente allacciare l'apparecchio solo ad una presa provvista di circuito di sicurezza per correnti di guasto (interruttore FI) con una corrente di apertura di massimo 30 mA.
• Controllare prima di ogni uso se la conduttura di allacciamento alla rete e la prolunga presentano danneggiamento o segni di usura. Non usare l'apparecchio se il cavo è danneggiato o consumato.
• Spegnere l'apparecchio e staccare la spina elettrica dalla presa, se il cavo di rete è danneggiato. Non collegare una conduttura danneggiata alla rete e non toccarla, fi n tanto che è collegata alla rete. Una conduttura danneggiata può provocare il contatto con le parti conduttive.
• Se la conduttura di allacciamento di questo apparecchio è danneggiata, deve essere sostituita con una conduttura di allacciamento speciale da parte del produttore

o del servizio clienti o da una persona qualifi cata, per evitare pericoli

• Evitare il contatto del corpo con le parti collegate a terra (p. es. recinzioni o pali metallici). Il rischio di scosse elettriche aumenta quando il corpo è collegato a terra.
• Usare solo prolunghe (tipo H05VV-F o H05RN-F), adatte per l'uso esterno e lunghe al massimo 75 m. Il diametro del cavo di rete deve corrispondere minimo a 1,0 mm2. Prima dell'uso, srotolare sempre completamente la bobina del cavo. Controllare il cavo per verifi care la presenza di eventuali danneggiamenti.
• Per il fi ssaggio della prolunga, usare sempre l'apposito dispositivo di sospensione.
• Durante il lavoro tenere la conduttura di allacciamento lontana dall'utensile da taglio. Condurre il cavo di rete dietro l'utilizzatore. Le lame da taglio possono danneggiare le condutture e provocare il contatto con le parti conduttive.
• Non manomettere il cavo, per staccare la spina dalla presa. Proteggere il cavo dal calore, dall'olio e dagli spigoli vivi. Cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

Descrizione generale

Descrizione del funzionamento

Il tagliaerba elettrico possiede un utensile da taglio che gira parallelamente al livello di taglio. E' dotato di un elettromotore di potenza, un alloggiamento di plastica resistente, un interruttore di sicurezza, una protezione antiurto e un cesto raccoglierba. Inoltre l'apparecchio è regolabile in altezza a 4 livelli ed è dotato di ruote facili da manovrare.

Il funzionamento dei componenti è riportato nelle seguenti descrizioni.

Vista d'insieme

1 Pulsante di sbloccaggio

2 Leva di avviamento

3 Elemento di comando

4 Scarico trazione cavo

5 Manico

6 2 dadi ad aletta e viti per il fi ssaggio del manico

7 2 bracci

8 Protezione antiurto

9 Cesto raccoglierba

10 2 ruote posteriori grandi

11 2 ruote anteriori piccole

12 Alloggiamento dell'apparecchio con motore

13 Impugnatura

14 2 fascette serracavo

15 Cavo di rete

Montaggio

Prima di effettuare qualsiasi lavoro all'apparecchio, staccare la spina elettrica.

Montaggio dell'impugnatura

B 1. Inserire i bracci (7) nelle aperture prevista nell'alloggiamento dell'apparecchio (12) e fi ssarli con le due viti fornite (16) all'alloggiamento.

1. Inserire il dispositivo di scarico trazione cavo (4) sull'impugnatura (5) e fi ssarlo mediante la graffa di fi ssaggio (17) sull'impugnatura.

D 3. Fissare l'impugnatura (5) con le due viti fornite e i dadi ad alette (6) ai bracci inferiori (7).

1. Fissare il cavo dell'apparecchio con l'ausilio delle due fascette serracavo (14) all'impugnatura e al braccio.

Montaggio dell'elemento di comando

E 1. Allentare le due viti (18) sull'elemento di comando (3).

1. Ripiegare le linguette (19) sull'elemento di comando e infi larle nei due fori sull'impugnatura (5).

2. Avvitare l'elemento di comando.

Montaggio delle ruote

F 1. Infi lare rispettivamente una ruota anteriore piccola (11) e una ruota posteriore grande (10) nell'asse della ruota (20).

Il lato aperto della ruota deve indi- care verso il bullone montato fi sso sull'asse della ruota (vedi fi gura pic- cola).

1. Inserire gli assi delle ruote nei fori praticati sull'alloggiamento dell'apparecchio (12).

I due assi delle ruote devono es- sere regolati sulla stessa altezza.

1. Avvitare la seconda ruota anteriore e posteriore all'asse della ruota mediante il bullone fornito.

2. Inserire i coprimozzi.

Per la scelta dell'altezza del taglio, vedi capitolo „Comando/regolazione altezza del taglio“.

Montaggio della protezione antiurto

Il tagliaerba non deve essere usato senza la protezione antiurto.

1. Inserire la molla (21) della protezione antiurto (8) nel foro praticato nell'alloggiamento.

2. Premere la protezione antiurto nelle apposite sedi (22) dell'alloggiamento.

Montaggio/svuotamento del ces- to raccoglierba

Attenzione: non azionare l'appa-recchio senza il cesto raccoglierba completamente montato o senza la protezione antiurti. Pericolo di lesioni!

Assemblaggio cesto raccoglierba:

1. Inserire la tiranteria del cesto rac- coglierba (23) nella rete del cesto raccoglierba (24).

2. Ripiegare le linguette di plastica (25) sulla tiranteria del cesto racco- gliergba

Fissaggio del cesto raccoglierba all'apparecchio:

1. Sollevare la protezione

2. Appendere il cesto raccoglierba (9) nell'apposita sospensione (26) sul lato posteriore dell'apparecchio.

3. Rilasciare la protezione antiurto (8), in questo modo tiene in posizione il cesto raccoglierba.

Rimozione/svuotamento raccoglierba:

1. Sollevare la protezione ed estrarre il cesto raccoglierba (9).

2. Svuotare il cesto raccoglierba (vedi anche capitolo „Smaltimento/tutela dell'ambiente “) e rimontarlo.

Comando

Osservare la protezione antirumore e le disposizioni locali.

Accensione e spegnimento

1. Formare con l'estremità della prolunga un cappio e appenderlo nel dispositivo di scarico trazione del cavo (4).

2. Allacciare l'apparecchio alla tensione di rete.

3. Prima di procedere all'accensione, prestare attenzione che l'apparecchio non tocchi oggetti.

4. Per accendere l'apparecchio, premere il pulsante di sbloccaggio (1) sull'impu-gnatura e contemporaneamente tenere premuta la leva di avviamento (2). Rilasciare il pulsante di sbloccaggio.
5. Per spegnere l'apparecchio, rila- sciare la leva di avviamento

Dopo lo spegnimento dell'apparecchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento.

Regolazione dell'altezza del taglio

L'apparctobio può essere regolato sulle seguenti altezze del taglio modifi cando la posizione degli assi e delle ruote:

18 mm

29 mm

42 mm

55 mm

cesto

1. Spegnere l'apparecchio (vedi „Acantiuntensione(8) spegnimento“), staccare la spina elettrica e attendere l'arresto della lama.

2. Allentare i bulloni delle ruote e smontare le ruote e gli assi.

3. Inserire gli assi delle ruote nella posizione desiderata.

I due assi delle ruote devono es- sere regolati sulla stessa altezza.

1. Avvitare le ruote (vedi capitolo „Montaggio/Montaggio delle ruote“).

Per il primo taglio della stagione si consiglia di scegliere un'altezza di taglio elevata.

Lavorare con il tagliaerba

Una tosatura regolare stimola la formazione rafforzata delle foglie e al contempo provoca la distruzione dell'erbaccia. Per questo motivo, dopo ogni intervento di tosatura il prato diventa più fi tto e omogeneo.

Il primo taglio avviene circa a partire da aprile con un'altezza di crescita di 70 - 80 mm.

Nella stagione vegetativa principale il prato deve essere tosato minimo una volta a settimana.

• Iniziare a tosare nelle vicinanze della presa e proseguire allontanandosi dalla stessa.
• Condurre la prolunga sempre dietro di se e, dopo l'inversione, condurla sul lato già tosato.
• Condurre l'apparecchio a passo d'uomo eseguendo traiettorie più dritte possibili. Per una tosatura perfetta, le traiettorie dovrebbero sovrapporsi di alcuni centimetri.
• Regolare la profondità del taglio in modo tale che l'apparecchio non venga sovraccaricato. In caso contrario si rischia di danneggiare il motore.
• Sui pendii lavorare sempre trasversalmente. Prestare particolare attenzione durante le manovre di retromarcia e quando si tira l'apparecchio.
• Pulire l'apparecchio dopo ogni impiego come descritto nel capitolo „Pulizia, manutenzione, stoccaggio“.

Dopo il lavoro e per il trasporto, spe- gnere l'apparecchio, staccare la spina di rete e attendere l'arresto della lama

Pulizia/manutenzione/ stoccaggio

Fare eseguire i lavori non descritti nelle presenti istruzioni da un centro di assistenza da noi autorizzato. Usare solo ricambi originali.

Indossare guanti quando si maneggia la lama.

Prima di effettuare qualsiasi lavoro di manutenzione o pulizia, spegnere l'apparecchio, staccare la spina di rete e attendere l'arresto della lama.

Lavori di pulizia e manutenzione generali

Non spruzzare il tagliaerba con ac- qua.

• Tenere l'apparecchio sempre pulito. Per la pulizia, usare una spazzola o un panno senza detergenti o solventi.
• Rimuovere con un pezzo di legno o di plastica eventuali residui di piante rimaste attaccate dopo la tosatura dalle ruote, dalle aperture di ventilazione, all'apertura di espulsione dell'erba e dalla zona della lama. Non usare oggetti duri o appuntiti, possono danneggiare l'apparecchio.
• Lubrifi care di tanto in tanto le ruote.
• Controllare il tosaerba prima di ogni uso per verifi care la presenza di eventuali difetti evidenti, come parti allentate, usu-rate o danneggiate. Controllare la corretta sede di tutti i dadi, bulloni e viti.
• Controllare le coperture e i dispositivi di sicurezza per verifi care l'eventuale presenza di danneggiamenti e la corretta sede. Eventualmente, provvedere alla sostituzione.

Sostituzione della lama

Se la lama è smussata, può essere affi lata da un'offi cina specializzata. Se la lama è danneggiata o presenta uno sbilanciamento, deve essere sostituita (vedi capitolo ricambi).

1. Capovolgere l'apparecchio.

2. Usare guanti resistenti e tenere ferma la lama (27). Svitare la vite della lama (28) in senso antiorario con l'ausilio della cacciavite (29).

3. Rimuovere la lama.

4. Rimontare la nuova lama nella se- quenza invertita. Prestare attenzio- ne che la lama sia posizionata cor- rettamente e la vite sia ben stretta.

Stoccaggio

Per fare in modo che l'apparecchi occupi poco spazio, allentare i dadi ad alette e ribaltare il manico. Durante tale operazione i cavi non devono essere schiacciati.

• Conservare l'apparecchio in un luogo asciutto e fuori dalla portata di bambini.
• Lasciare raffreddare il motore, prima di riporre l'apparecchio in un ambiente chiuso.
• Non avvolgere l'apparecchio nei sacchi di nylon, in quanto potrebbe formarsi umidità.

Decliniamo ogni responsabilità per danni causati dai nostri apparecchi, qualora tali danni siano dovuti ad una riparazione non conforme o dall'impiego di ricambi non originali o da un uso improprio dell'apparecchio.

Smaltimento/tutela dell'ambiente

Smaltire l'apparecchio, gli accessori e l'imballaggio nei centri di raccolta materiali riciclabili.

Apparecchi elettronici non devono essere smaltiti insieme ai rifi uti domestici.

• Consegnare l'apparecchio ad un centro di riciclaggio. Le parti di plastica e metallo utilizzate possono essere riutilizzate. A tale proposito, chiedere informazioni al nostro centro di assistenza.
• Non gettare l'erba tagliata nel secchio della spazzatura, ma introdurla nel compostaggio oppure distribuirla come strato pacciamatura sotto i cespugli e gli alberi.

Ricambi

Per l'acquisto di ricambi, rivolgersi all'indirizzo di assistenza specifi cato o al numero di fax. Specifi care sull'ordine sempre il numero d'ordine.

Lame di ricambio ....13700205

Dati tecnici

Tagliaerba elettrico .... ERM 1000/9

Potenza assorbita del motore .....1000 W

Tensione di rete 230V\~, 50 Hz

Numero di giri al minimo 3700 min ^1

Diametro di taglio 320 mm

Altezza di taglio 55/42/29/18 mm

Classe di protezione ...... II回

Tipo di protezione IPX4

Peso 11,52 kg

Volume cesto raccoglierba 30 l

Livello di potenza acustica ....74 dB(A)

Livello di potenza acustica (garantito) ... 94 dB(A)

Vibrazione sull'impugnatura ..... 2,27 m/s²

I valori di rumore sono stati rilevati adeguatamente corrispondentemente alle norme e disposizioni citate nella dichiarazione di conformità.

Modifi che tecniche ed estetiche possono essere apportate nel corso dello sviluppo ulteriore di questo senza annuncio. Tutte le misure, indicazioni e dati di queste istruzioni per l'uso sono perciò senza garanzia. Le rivendicazioni di diritti, che si dovessero far valere in base alle istruzioni per l'uso, sono da ritenersi perciò non valide.

Garanzia

• Per questo apparecchio forniamo 24 mesi di garanzia. Nel caso di uso commerciale e per apparecchi di ricambio vale una garanzia ridotta.
• Danni riconducibili al naturale logoramento, sovraccarico o uso improprio restano esclusi dalla garanzia. Alcune parti sono soggette a normale usura e non sono coperte da garanzia. Si tratta in particolare di: lame.
• Requisito essenziale per le prestazioni in garanzia è inoltre che le indicazioni riportate alla voce Pulizia e Manutenzione siano state rispettate.

- I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati senza alcun costo, tramite sostituzione del prodotto o la riparazione dello stesso.

Per usufruire della garanzia è necessario che l'apparecchio sia spedito - smontato - al rivenditore unitamente alla prova d'acquisto e al tagliando di garanzia.

• Le riparazioni che non siano coperte da garanzia potranno essere eseguite a pagamento dal nostro Centro di Assistenza tecnico. Il nostro Centro di Assistenza tecnico vi farà volentieri un preventivo. Potremo accettare solo quelle apparecchiature che siano state adeguatamente imballate e suffi cientemente affrancate.
• Attenzione: Si prega di consegnare l'apparecchiatura, in caso di reclamo o di riparazione, pulita e con l'indicazione del difetto, all'indirizzo del nostro Servizio di Assistenza tecnica.

Le apparecchiature inviate non affran-cate - come merce voluminosa, per espresso o con altra spedizione speciale - non potranno essere accettate.

- Effettuiamo gratuitamente lo smaltimento della Vs. apparecchiatura.

Ricerca guasti

Problema Possibile causa Rimedio
L'apparecchio non si accende	Tensione di rete mancante	Controllare la presa, il cavo, la conduttura, la spina ed eventualmente fare riparare da un elettricista esperto
	Interruttore di accensione/ spegnimento difettoso	Riparazione da parte del centro di assistenza clienti Spazzola di carbone
	consumata
	Motore difettoso
	Erba troppo alta	Impostare un'altezza di taglio superiore. Sollevare leggermente le ruote anteriori premendo l'impugnatura.
Il motore si spegne	Bloccaccio da parte di corpi estranei	Rimuovere il corpo estraneo
Il risultato del lavoro non è soddisfacente oppure il motore è lento	Altezza di taglio troppo bassa	Impostare un'altezza di taglio inferiore
	Lama smussata	Fare arrotare o sostituire la lama
	Zona lama intasata Pulire l'apparecchio
	Lama montata in modo errato	Montare correttamente la lama
La lama non ruota	Lama bloccata dall'erba	Rimuovere l'erba
	Vite della lama allentata	Stringere la vite della lama
Rumori anormali, battito o vibrazioni	Vite della lama allentata	Stringere la vite della lama
	Lama danneggiata	Sostituire la lama

Mode d'emploi

29010 San Nicolò a Trebbia (PC)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]
