NÁVOD K OBSLUZE C31FLATDOCKPRO i-TEC
Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na našem webu www.i-tec.cz v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: support@itecproduct.com
SLOVENSKY
- Rozhraní / port / konektor / vstup / slot – místo, kde se fyzicky propojují dvě zařízení.
- Řadič – polovodičová součástka (tzv. chipset) v notebooku, tabletu, PC, zajišťující činnost některého z portů.
- USB-C / USB Type-C – je nový symetrický konektor a standard, který uvedla USB-IF ve své specifikaci USB 3.1. Windows 10 (Microsoft), Mac OS X (Apple) a Chrome OS a Android (Google) představil nativní podporu tohoto konektoru. Umožňuje rychlejší nabíjení, napájení, tzv. dvojroli (nejen hostitel, ale i host), podporu tzv. alternativních režimů - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) a oznamování chyb přes Billboard zařízení.
- Alternativní režimy (Alt mody) – speciální režimy pro USB-C konektor, které mohou být podporovány. V současnosti nejpopulárnějšími jsou DisplayPort / DockPort, MHL, Thunderbolt. Zařízení s touto vlastností konektoru a kabelu umožňují přenos obrazu a současně zachovávají ostatní funkce konektoru (pro přenos dat a nabíjení přes Power Delivery).
- DisplayPort / DockPort Alt mode – tento režim umožňuje prénos obrazu přes USB-C konektor a kabel.
- USB Power Delivery (USB PD) – volitelná vlastnost USB-C konektoru. Konektor s touto podporou umí jak nabíjet, tak být nabíjen a podporuje zátěž 10W až 100W (podle profilů 1-5). Ve Windows 10 USB Power Delivery nelze aplikovat na dřívější USB 3.0/2.0 A, B a micro B porty.
- USB 3.1 / 3.0 / 2.0 – standard pro USB rozhraní / port pro připojení různých USB zařízení. K dokovací stanici nebo adaptéru lze připojovat různá USB zařízení pomocí USB rozhraní typu A. Port USB typu B slouží pro připojení dokovací stanice nebo adaptéru k notebooku, tabletu, PC.
- HDMI / Display Port – standard pro digitální grafické rozhraní / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení.
- VGA – je analogový počítačový standard pro počítačovou zobrazovací techniku / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení.
- Audio – označení pro zvukové vstupní (mikrofon) nebo výstupní zařízení (sluchátka / reproduktory).
SPECIFIKACE
- 1x integrovaný USB-C kabel pro připojení k zařízení (60cm)
• Power Delivery: 85W
• Video porty: 1x Display Port
1x HDMI
1x VGA
- Rozlišení:

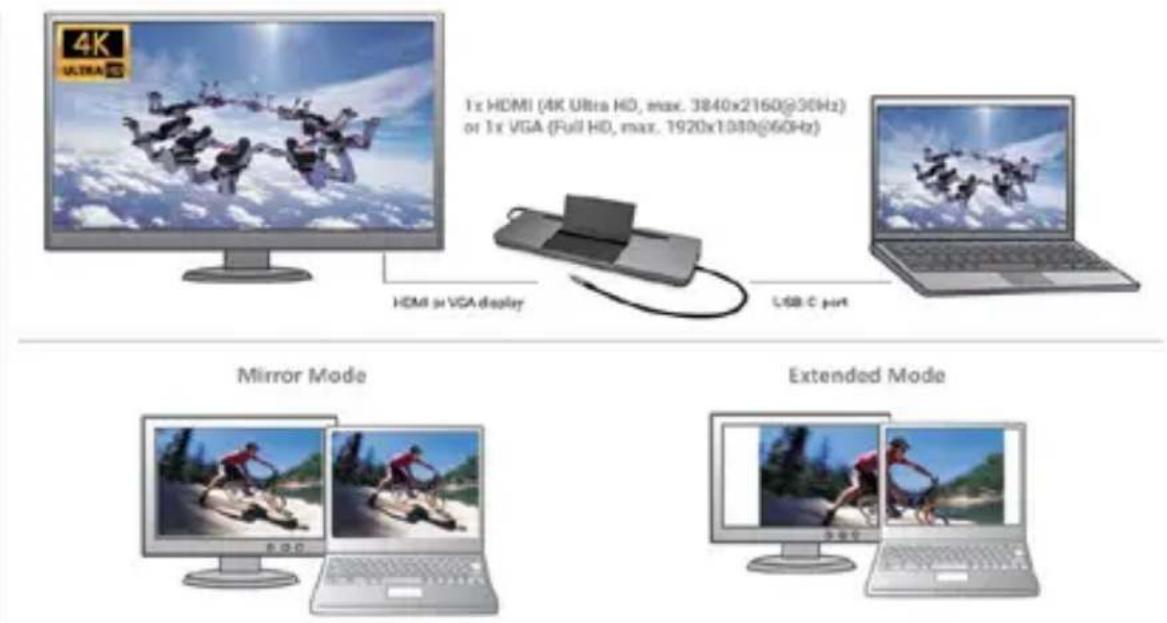

1 monitor - 1x Display Port/HDMI → až 4K/30Hz
1 monitor - 1x VGA → až 1080p/60Hz
2 monitory - 1x (DP, HDMI, VGA) + 1x (DP, HDMI, VGA) → až 2x 1080p/60Hz
3 monitory - 1x Display Port + 1x HDMI + 1x VGA
→ až 3x 1080p/30Hz*
3 monitory – 1x Display Port + 1x HDMI + 1x VGA
→ až 1x 1080p/60Hz + 2x 720p/60Hz*
• 1x USB-C port PD (pouze power delivery)
- 2x USB 3.0 port s podporou rychlého nabíjení (BC 1.2)
- 2x USB 2.0 port
• 1x Ethernet GLAN RJ-45 port (Realtek RTL8153)
- 1x SD slot
- 1x microSD slot
• 1x 3,5mm Audio kombo konektor
- OS: Windows 10, macOS X, Android, Chrome OS Google, Linux s nejnovějšími aktualizacemi
* Aby fungovaly tři externí monitory, víko notebooku musí být zavřené.
SYSTÉMOVÉ POŽADAVKY
Hardwarové požadavky:
Zařízení s volným USB-C nebo Thunderbolt™3 portem
Požadavky pro funkci Power Delivery:
Zařízení s volným USB-C nebo Thunderbolt™3 portem s podporou „Power Delivery“
Požadavky pro video výstup:
Zařízení s volným USB-C portem s podporou "DisplayPort Alternate Mode" nebo Thunderbolt™3 portem
Operační systém:
Windows 10, macOS X, Android, Chrome OS Google, Linux s nejnovějšími aktualizacemi
Důležité:
Dokovací stanice má spotřebu 15W. Tedy při připojení USB-C napájecí adaptéru o vý ko n u 45 W, d o ko vací st a n i c e d o d á no te b o o ku 30 W. V pří padě 60 W a d a p té ru , dokovací stanice dodá 45W, v případě 85W adaptéru dodá dokovací stanice 70W a v případě 100W adaptéru dodá 85W.
Poznámka: macOS nepodporuje MST technologii (2 a více monitorů v rozšířeném režimu). Žádná dokovací stanice využívající USB-C DisplayPort Alt Mode nepodporuje připojení dvou a více monitorů v MacOS, toto zvládají pouze Thunderbolt 3 dokovací stanice a DisplayLink dokovací stanice.
POPIS DOKOVACÍ STANICE

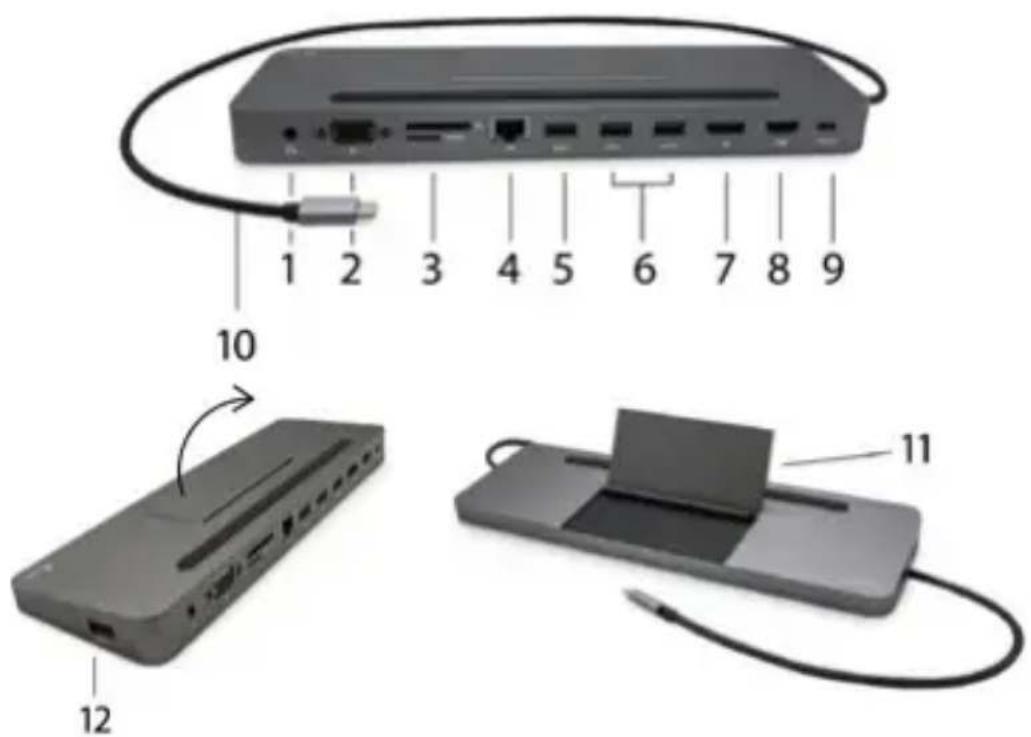

- 3.5mm Audio kombo konektor – pro připojení sluchátek s mikrofonem
- VGA port – pro připojení monitoru s VGA vstupem
- Čtečka SD a microSD karet
- Ethernet GLAN RJ-45 port – pro připojení do Ethernet sítě / routeru / switche / HUBu a k internetu
- USB-A 2.0 port – pro připojení USB zařízení – primárně pro použití s myší, nebo klávesnicí
- 2x USB-A 3.0 port – pro připojení USB zařízení - s rychlým nabíjením dle spec. BC 1.2 – pro připojení a rychlé nabíjení USB zařízení (5V/1.5A)
- DisplayPort – pro připojení monitoru s DisplayPort vstupem
- HDMI port – pro připojení monitoru s HDMI vstupem
- USB-C Power Delivery port – pro nabíjení notebooku, tabletu nebo smartphonu s podporou technologie Power Delivery. Do tohoto portu můžete zapojit originální nebo univerzální síťový napájecí adaptér s USB-C konektorem, čímž je během vaši práce s notebookem, tabletem nebo smartphonem zajištěno jeho neustálé dobíjení. Při odpojení USB-C adaptéru dojde k restartování dokovací stanice a odpojení a znovu připojení všech připojených zařízení.
- Připojovací kabel s USB-C konektorem – pro připojení dokovací stanice k notebooku, tabletu, PC nebo smartphonu s USB-C portem
- Výklopný stojan na mobilní telefon
- USB-A 2.0 port – pro připojení USB zařízení – primárně pro použití s myší, nebo klávesnicí
Po při poje ní s e ovlada če p r o dokovac í stani c i in s t a luj í autom a t i ck y ze sys t é mu . V případě nutnosti instalace LAN si aktuální ovladače stáhněte z našeho webu www.i-tec.cz v záložce „Download“ u tohoto produktu.
UPOZORNĚNÍ!
Před samotnou instalací se ujistěte, že máte v systému nainstalovány nejnovější ovladače pro vaše zařízení a aktualizovaný BIOS.
PRIPOJENÍ HDMI / DISPLAY PORT / VGA MONITORU
Dokovací stanice je vybavena 1x HDMI portem, 1x Display Port 4K portem a 1x VGA portem pro připojení externího monitoru nebo projektoru s HDMI / DP / VGA rozhraním. Jako zobrazovací zařízení můžete využít moderní plazmové nebo LCD monitory a televizory. Grafický čip, který je „srdcem“ dokovací stanice, podporuje 4K Ultra HD rozlišení až 3840x2160 pixelů. Pro připojení monitoru k dokovací stanici použijte kvalitní HDMI / DP / VGA kabel. Během instalace přídavného monitoru může obrazovka notebooku, Macu, tabletu nebo PC problikávat, což je standardní stav.
DisplayPort konektor nepodporuje DP++ a není tedy do něj možné připojit pasivní redukci například z DP na HDMI apod.
PŘIPOJENÍ DO LAN SÍTĚ
GLAN RJ-45 port využijete pro připojení do Ethernet sítě k routeru / switchi / HUBu a k internetu, podporuje rychlosti 10 / 100 / 1000 Mbps.
PŘIPOJENÍ USB ZAŘÍZENÍ
USB-C 3.1 port a USB-A 3.0 porty využijete k připojení klávesnice, myši, externího disku, tiskárny a dalších periférií nebo je můžete využít k připojení HUBu, čímž získáte další volné USB porty. V takovém případě doporučujeme použít HUB s externím napájením. V případě, že se připojené zařízení nenabíjí nebo nepracuje, pak připojte originální / externí USB-C napájecí adaptér do napájecího konektoru mateřského notebooku / Macu / smartphonu / tabletu nebo USB-C Power Delivery portu na dokovací stanici pro podporu napájení.
Poznámky k použití USB-C portu:
Plně kompatibilní zařízení / systémy (Alt Mode & Power Delivery):
USB-C je nový standard s velkou rozmanitostí pro použití, přičemž informace o kompatibilitě je složitá. Některé USB-C zařízení / systémy podporují Alt Mode video výstup, zatímco jiné ne. Některé lze napájet a nabíjet přes USB-C Power Delivery, zatímco jiné ne.
Částečně kompatibilní zařízení (podpora bud' Alt Mode nebo Power Delivery, ne obojí):
Mnoho současných USB-C zařízení, která podporují Alt Mode video výstup, nepodporují nabíjení přes USB-C Power Delivery. Tato zařízení pro nabíjení stále potřebují své originální nabíječky. A naopak, některé USB-C telefony a tablety se mohou nabíjet přes Power Delivery, ale většina z nich nepodporuje Alt Mode video výstup.
Nekompatibilní zařízení / systémy:
Dokovací stanice se opírá o nové funkce zavedené s rozhraním USB 3.1 a jako taková není USB-C Power Delivery funkce zpětně kompatibilní s USB 3.0 / 2.0 pro nabíjení starších zařízení. Dále nejsou kompatibilní převodníky USB-A 3.0/2.0 (Male) na USB-C (Female) pro připojování USB-C zařízení v USB-A 3.0 portech dokovací stanice. Většina současných telefonů a tabletů s USB-C portem nepodporují Alt Mode video výstup, a některé nepodporují USB-C Power Delivery. Ověřte si vhodnost s těmito technologiemi v dokumentaci k zařízení nebo se obratte na výrobce zařízení.
NABÍJENÍ A NAPÁJENÍ
Adaptér nabízí 1x USB-C Power Delivery port, který je určen pro napájení připojeného „mateřského“ zařízení pomocí originálního / externího síťového adaptéru a pro nabíjení zařízení připojených přes USB-C nebo USB-A 3.0 porty. Dokovací stanice má možnost nabíjet hostitele až 85 W přes standardní USB-C Power Delivery port. Jak již bylo uvedeno výše, některá zařízení, která podporují video výstup přes USB-C nelze přes USB-C nabíjet. U těchto zařízení / systémů je třeba použít originální nabíječku.
Převážnou část problémů s dokovací stanicí a připojenými perifériemi lze vyřešit odpojením USB-C kabelu dokovací stanice od USB-C portu PC / Macu / smartphonu / tabletu a jeho opětovným připojením asi po 10s.
Dokovací stanice má spotřebu 15W. Tedy při připojení USB-C napájecí adaptéru o výkonu 45W, dokovací stanice dodá notebooku 30W. V případě 60W adaptéru, dokovací stanice dodá 45W, v případě 85W adaptéru dodá dokovací stanice 70W a v případě 100W adaptéru dodá 85W.
Při odpojení USB-C adaptéru dojde k restartování dokovací stanice a odpojení a znovu připojení všech připojených zařízení.
Převážnou část problémů s dokovací stanicí a připojenými perifériemi Ize vyřešit odpojením USB-C kabelu dokovací stanice od USB-C portu PC / Macu / smartphonu / tabletu a jeho opětovným připojením asi po 10s.
POUŽITÍ DOKOVACÍ STANICE V OS WINDOWS

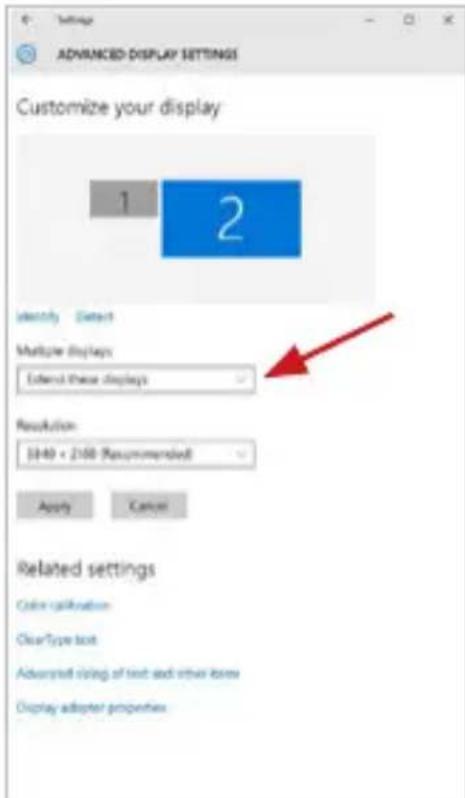

Pokročilá konfigurace pro grafický výstup – po připojení monitoru a po kliknutí na nastavení pro „Rozlišení zobrazení“ ze systému Windows Ize volit použití monitoru.
Poznámka: Po kliknutí na druhý monitor a jeho přetažením si jej podle potřeby umístíte vůči původnímu monitoru vašeho notebooku / tabletu / PC.
Lze provádět nastavení Rozšířit (Extend) a Zrcadlit / Duplikovat (Mirror):
a) pro režim Zrcadlit / Duplikovat (Mirror): na obrazovce zvolte 2. Monitor, u Více monitorů → Duplikovat toto zobrazení → OK.
b) pro režim Rozšířit (Extend): na obrazovce zvolte 2. Monitor, u Více monitorů → Rozšířit toto zobrazení → OK.
Režimy Rozšířit a Zrcadlit

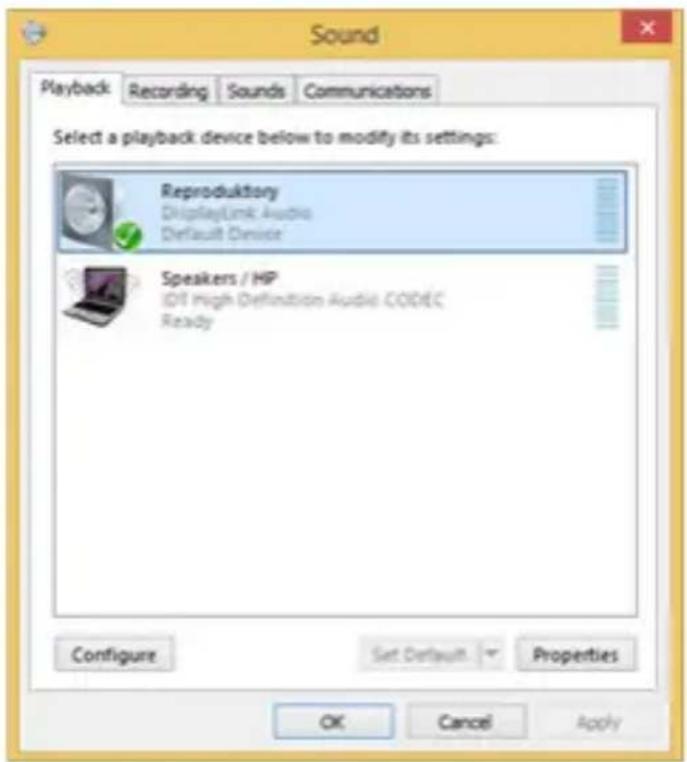

Nastavení zvuku – umožní nastavení zvuku v Ovládací panely → Zvuk.
Poznámky pro použití:
Standby / Hibernate režim a Video port – po aktivaci notebooku / tabletu / PC ze Standby / Hibernate režimu se zobrazuje primární (původní) monitor, proto doporučujeme používat jako primární ten, který je integrován s notebookem / tabletem / PC, abyste se mohli opětovně přihlásit do systému.
Mirror režim – přídavný monitor se řídí parametry původního monitoru v systému, tzn., jestliže si nastavíte režim Mirror a původní monitor má rozlišení 1280x1024, pak se obrazovka prénáší na přídavný monitor v rozlišení maximálně 1280x1024 (i když jej nastavíte na vyšší rozlišení).
Monitory používejte a nastavujte podle manuálu. Monitor s nižším rozlišením než nastavení na HDMI portu může poškodit monitor (např. nenastavujte pro monitor s max. rozlišením 1024x768 hodnotu 1280x960 a vyšší na HDMI portu)!

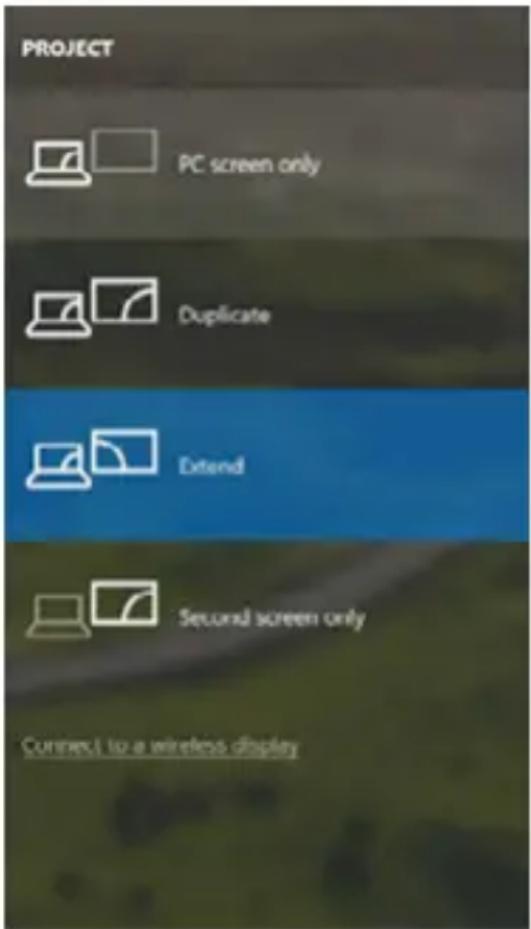

Pomocí volby na klávesnici „Windows“ + P lze také jednoduše monitory ovládat – pro použití monitoru ve Win 10 můžete zvolit: Jenom obrazovka počítače, Duplikovat, Rozšířit, Jenom druhá obrazovka.
Ovládaní monitoru ve Windows 10
POUŽITÍ DOKOVACÍ STANICE V MACOS
UPOZORNĚNÍ!

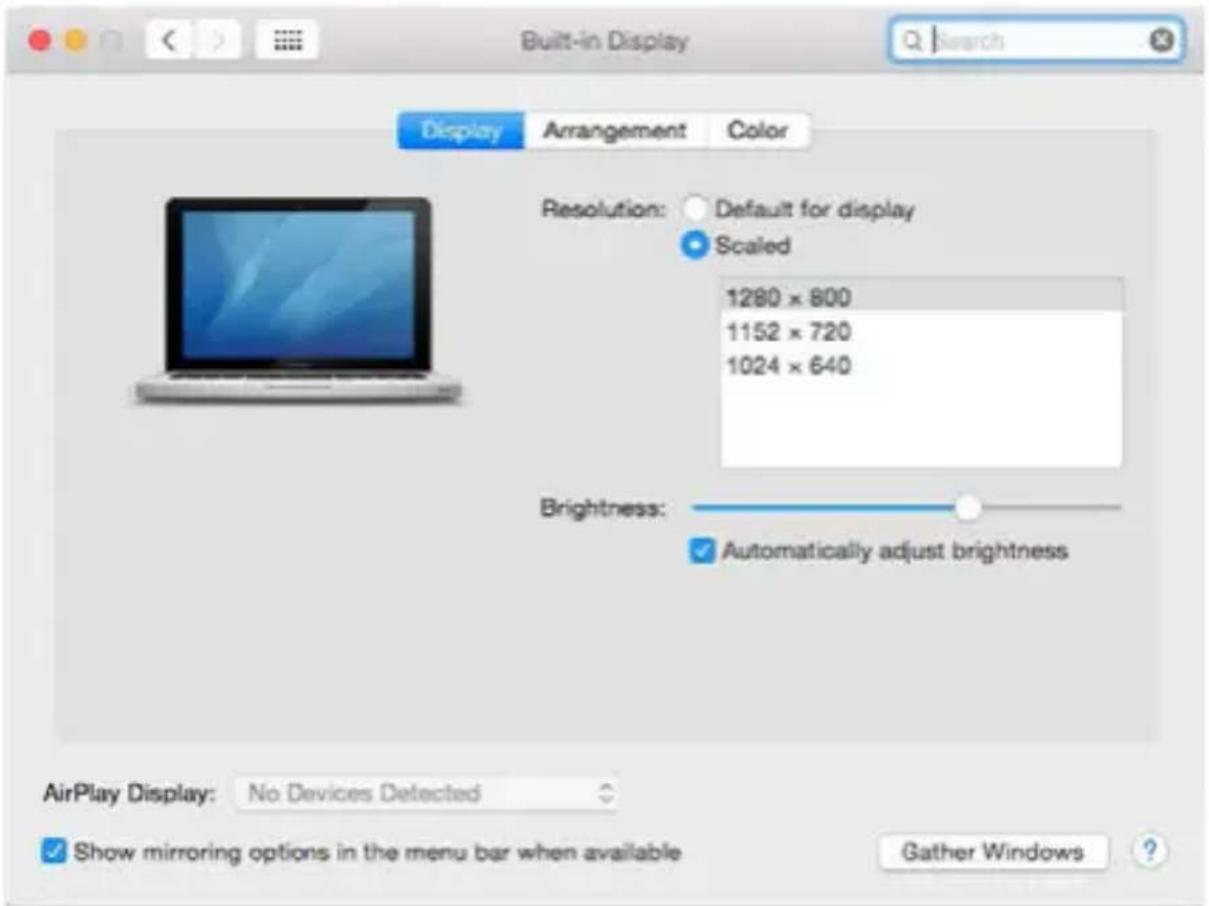

Před samotnou instalací se ujistěte, že máte v Macu nainstalován nejnovější macOS pro vaše zařízení.
MacOS nepodporuje MST (2 monitory v rozšířeném režimu). Žádná dokovací stanice využívající USB-C DisplayPort Alt Mode nepodporuje připojení dvou monitorů v MacOS, toto zvládá pouze Thunderbolt 3 dokovací stanice.
Instalace ovladačů v macOS je automatická.
V případě nutnosti instalace LAN si aktuální ovladače stáhněte z našeho webu www.i-tec.cz v záložce „Download“ u tohoto produktu.

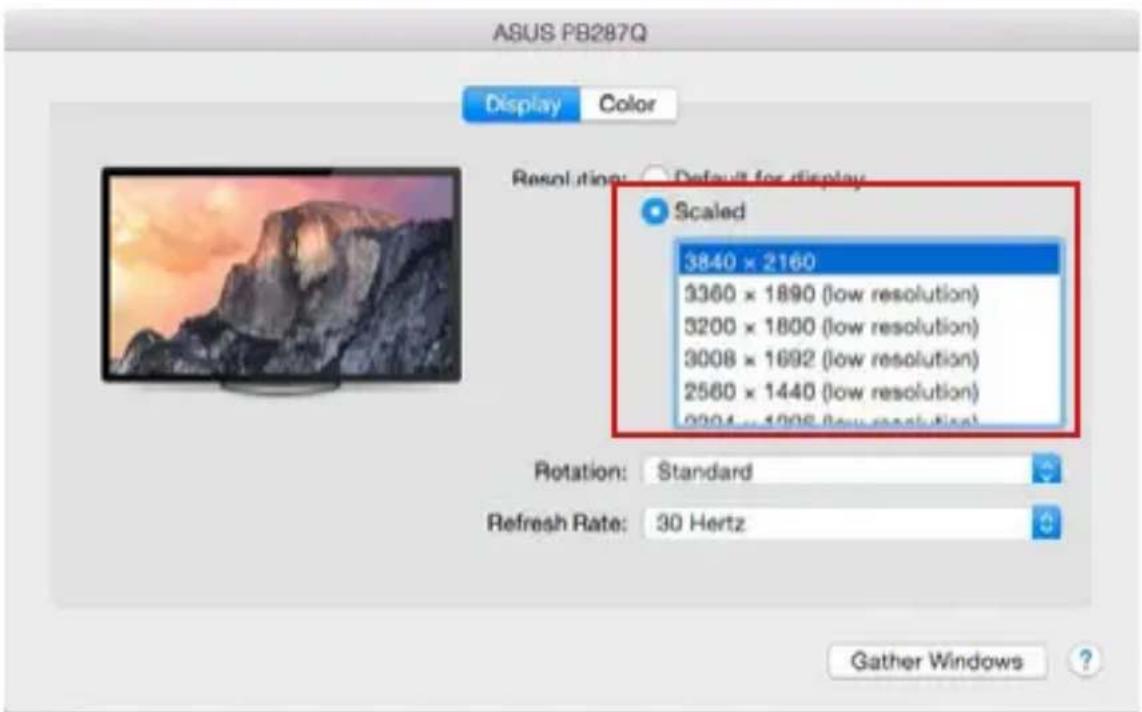

A: Po připojení monitoru bude obrazovka na Vašem Macu problikávat, což je standardní stav, a po ustálení lze provádět jeho standardní nastavování zde: Předvolby systému-Monitory:

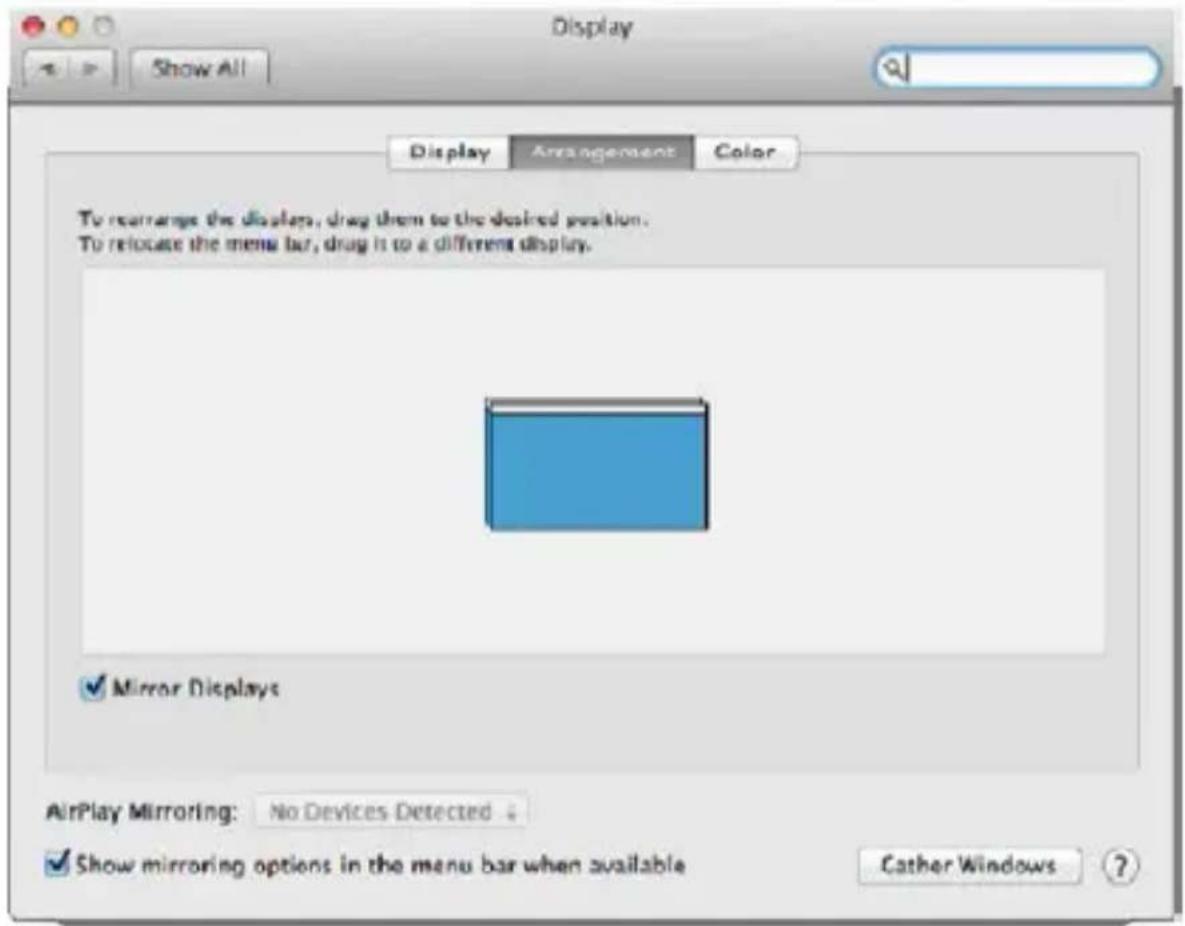

Klikněte na Uspořádání a v defaultním režimu (Rozšířit) klikněte na nový monitor a přetáhněte jej dle potřeby vzhledem k monitoru Macu. Při volbě Zrcadlit monitory se změní režim na Zrcadlit (rozlišení monitorů se automaticky upraví podle jejich parametrů a nastaví se nejvyšší možné rozlišení na obou monitorech). Zrušením volby Zrcadlit monitory obnovíte režim Rozšířit.

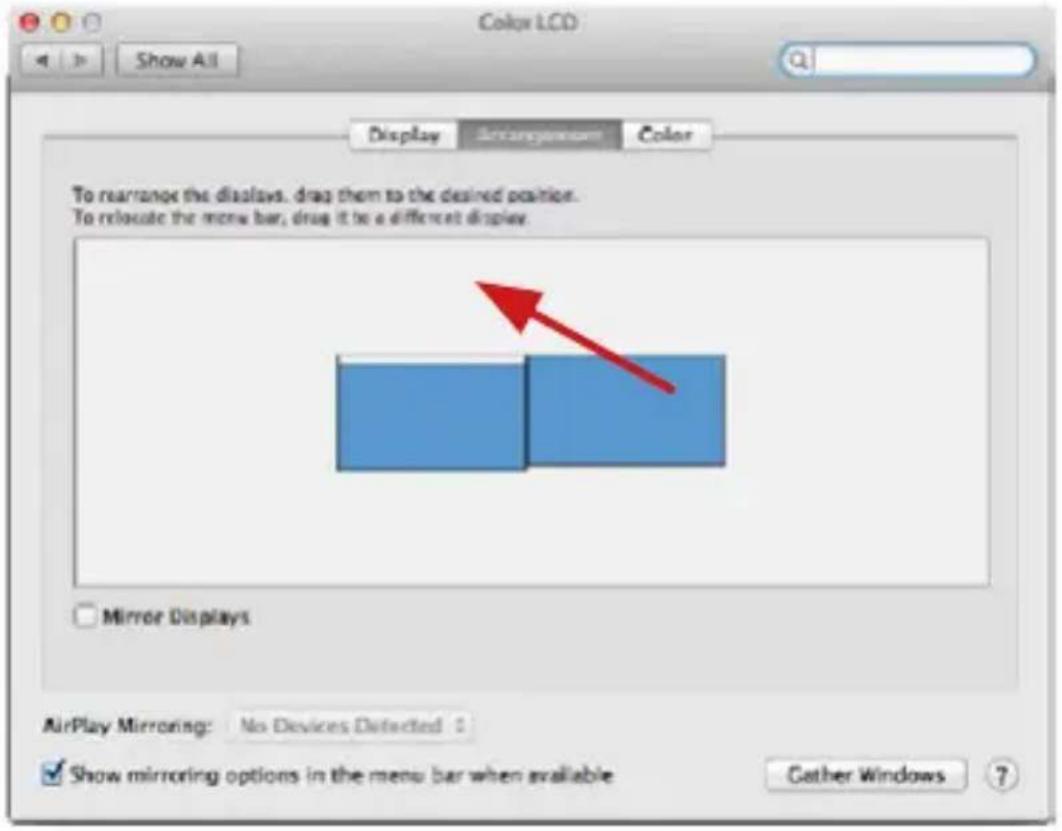

Režim rozšířit: Šipka naznačuje možnost umístění připojeného monitoru vzhledem k Mac monitoru.

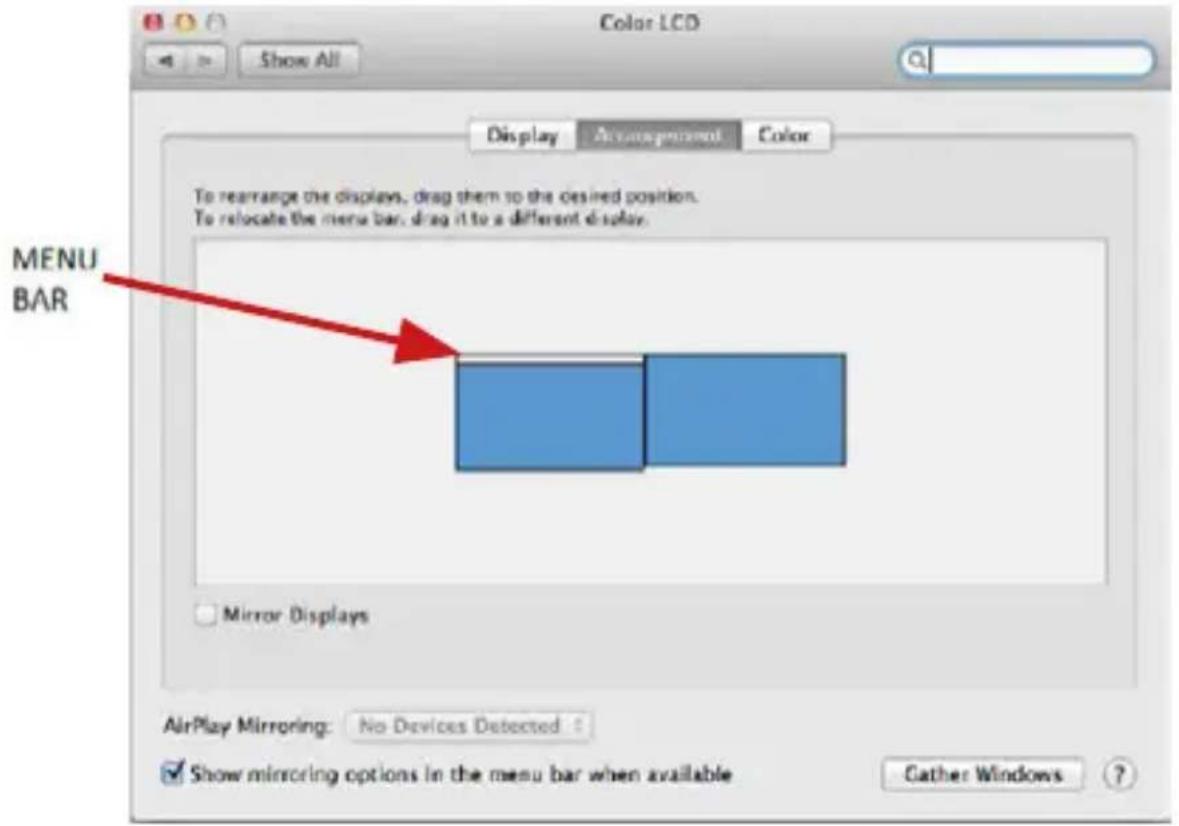

V režimu Rozšířit si můžete volit Hlavní monitor přetažením lišty Menu Bar.
Režim zrcadlit: Lze použít jen v případě, že je nabízen Macem.
Klikněte na Shromáždit okna: touto volbou si můžete zvolit nastavení odpovídajícího monitoru – Přizpůsobené rozlišení (nabízí využitelná rozlišení), Otočení (Standardní, 90°, 180° a 270°) a Obnovovací frekvence (jestli je nabízena).
Poznámky k použití dokovací stanice s monitory:
- Práce na připojeném monitoru, když je monitor Macu sklopený, je možná při napájení ze sítě (částečné omezení je při použití HDMI monitoru u starších verzí Macu). Při napájení z baterie je použití HDMI monitoru omezeno Macem (v některých případech lze při problémech se zobrazením použít postup v následujícím bodě).
- Převážnou část problémů s obnovením obrazovky na připojeném monitoru po uspání Macu, po použití spořiče, po restartu Macu, po vypnutí / zapnutí Macu lze vyřešit odpojením USB-C kabelu dokovací stanice od USB-C portu Macu a jeho opětovným připojením asi po 10 s. Vyčkejte na dokončení připojení všech periférií.
B: Po připojení dalších USB zařízení do USB 3.0 portu dokovací stanice (USB externí HDD, USB klávesnice, USB myš, USB HUB, USB grafický adaptér) t. V případě, že se zařízení nenabíjí nebo nepracuje, pak připojte originální USB-C napájecí adaptér do USB-C portu dokovací stanice pro podporu napájení.
NABÍJENÍ
Dokovací stanice podporuje nabíjení připojených USB mobilních zařízení, jako jsou smartphony, čtečky e-knih, multimediální přehrávače, navigace a tablety. Nabíjené zařízení stačí připojit originálním kabelem k USB portu dokovací stanice. V případě, že se zařízení nenabíjí, pak připojte originální USB-C napájecí adaptér do USB-C Power Delivery portu dokovací stanice pro podporu nabíjení.
AUDIO
- Výstupní zařízení zvuku pro poslech přes HDMI je třeba nastavit / ověřit zde: Předvolby systému-Zvuk-Výstup – nastavit HDMI Audio Device.
- Výstupní zařízení zvuku současně do sluchátek i monitoru lze volit v Otevřit-Aplikace-Utility-Nastavení audio MIDI.app – klikněte na „+“ vlevo dole – Vytvořit zařízení s více výstupy a zvolíte na Zařízení s více výstupy požadované výstupy z nabízených voleb.
Převážnou část problémů s dokovací stanicí a připojenými perifériemi lze vyřešit odpojením USB-C kabelu dokovací stanice od USB-C portu PC / Macu / smartphonu / tabletu a jeho opětovným připojením asi po 10s.
V případě problémů s USB-C dokovací stanicí se můžete obrátit na naši technickou podporu: support@itecproduct.com.
BEZPEČNOSTNÍ POKYNY
- Nevystavujte extrémním teplotám a vlhkosti vzduchu.
- Používejte zařízení na plochých podložkách – vyvarujete se tím sklouznutí a pádu na zem.
- Uschovejte manuál pro pozdější možné použití.
V součinnosti se servisním oddělením:
- Ověřte funkčnost po pádu do vody nebo na zem.
- Ověřte funkčnost při prasknutí krytu.
- Reklamujte zařízení nefungující dle manuálu.
ČASTO KLADENÉ OTÁZKY
K dispozici na našem webu www.i-tec.cz v záložce „FAQ“ u tohoto produktu.
SŁOWNIK OKREŚLEŃ
- Režim Zrkadlit / Duplikovat' (Mirror): na obrazovke zvol'te 2. Monitor, previac monitorov → Duplikovat' toto zobrazenie → OK.
- Režim Rozšířit' (Extend): na obrazovke zvol'te 2. Monitor, pre viac monitorov → Rozšířit' toto zobrazenie → OK.
Režimy Rozšířit' a Zrkadlit'
Nastavenie zvuku – Windows → Systém → Zvuk
Inštalácia ovládačov v macOS je automatická.
Toto zařízení je označeno výše uvedeným recyklačním symbolem. To znamená, že na konci doby života zařízení musíte zajistit, aby bylo uloženo odděleně na sběrném místě, zřízeném pro tento účel a ne na místech určených pro ukládání běžného netříděného komunálního odpadu. Přispěje to ke zlepšení stavu životního prostředí nás všech. (Pouze pro Evropskou unii)
SLOVENSKY
Prohlašujeme na vlastní odpovědnost, že výše uvedený výrobek je ve shodě s následujícími směnicemi Evropské unie:
