Typ produktu	Reverzibilní klimatizace (vytápění a chlazení)
Model	MSZ-EF25VGKS (vnitřní jednotka)
Značka	Mitsubishi Electric
Chladicí výkon (kW)	2,5
Topný výkon (kW)	3,2
Spotřeba elektřiny (chlazení) (kW)	0,540
Spotřeba elektřiny (vytápění) (kW)	0,700
Elektrické napájení	~ /N, 230 V, 50 Hz
Chladivo	R32, hořlavé
Náplň chladiva (kg)	0,62
Max. provozní tlak (vysoký/nízký) (MPa)	4,17 / 2,77
Hladina hluku uvnitř (velmi vysoká/vysoká/střední/nízká/tichá) (dB(A))	42/36/29/23/19
Hladina hluku venku (dB(A))	47
Rozměry vnitřní jednotky (Š×V×H) (mm)	Neuvedeno v návodu (odhad ~ 800×250×200)
Hmotnost vnitřní jednotky (kg)	11,5
Hmotnost venkovní jednotky (kg)	31
Filtry	Vzduchový filtr (omyvatelný každé 2 týdny) + Ionizovaný stříbrný čisticí filtr vzduchu (výměna ročně, ref. MAC-2370FT-E)
Wi-Fi rozhraní	Integrované (typ VGK), kompatibilní s MELCloud, modul MAC-577IF2-E
Speciální funkce	Ekonomické chlazení (ECONO COOL), i-save, týdenní časovač, nastavení směru proudění vzduchu
Stupeň krytí (vnitřní/venkovní)	IP20 / IP24
Rozsah provozní teploty (chlazení)	Vnitřní 21-32°C DB, 15-23°C WB; Venkovní -10 až 46°C DB
Rozsah provozní teploty (vytápění)	Vnitřní 20-27°C DB; Venkovní -15 až 24°C DB
Údržba a čištění	Vzduchový filtr každé 2 týdny; Čisticí filtr každé 3 měsíce; Vnitřní čištění odborníkem
Bezpečnost	Doporučený proudový chránič; Zastavení při poruše; Použití specifického chladiva
Náhradní díly a opravitelnost	Čisticí filtr MAC-2370FT-E; Opravy autorizovaným prodejcem
Obecné informace	Návod o 176 stranách k dispozici v několika jazycích; Výroba uvedena na štítku

Často kladené otázky - MSZEF25VGKS MITSUBISHI

Jak nastavit týdenní časovač?

Stiskněte tlačítko WEEKLY pro vstup do režimu nastavení. Pomocí navigačních tlačítek vyberte den a číslo programu. Stiskněte ON/OFF pro nastavení času a teploty, poté SET pro potvrzení. Aktivujte časovač opětovným stisknutím WEEKLY.

Jak čistit vzduchové filtry?

Vypněte napájení. Otevřete přední panel a vyjměte filtry. Vyčistěte je vysavačem nebo vlažnou vodou (ne více než 50°C). Nechte je zcela vyschnout ve stínu před vložením zpět. Toto čištění provádějte každé 2 týdny.

Co dělat v případě úniku chladiva?

Okamžitě vypněte klimatizaci, vyvětrejte místnost otevřením oken a kontaktujte autorizovaného prodejce. Spotřebič nepoužívejte, dokud není únik opraven. Chladivo R32 je hořlavé a může při kontaktu s plamenem produkovat toxické plyny.

Jak používat nouzový režim?

Pokud je dálkové ovládání ztraceno nebo nefunguje, stiskněte nouzový vypínač (E.O. SW) umístěný na vnitřní jednotce. Stiskněte několikrát pro přepnutí do režimu: teplota 24°C, střední rychlost ventilátoru, automatické lopatky.

Jak nakonfigurovat Wi-Fi rozhraní?

Odkazujte na KONFIGURAČNÍ MANUÁL dodaný se spotřebičem. Připojte Wi-Fi rozhraní k vnitřní jednotce (modely VGK). Použijte aplikaci MELCloud pro připojení klimatizace k Wi-Fi routeru. Manuál je k dispozici na www.melcloud.com/Support.

Co znamená blikající kontrolka na vnitřní jednotce?

Blikání kontrolky provozu indikuje poruchu. Vypněte klimatizaci, odpojte napájení nebo vypněte jistič, poté kontaktujte autorizovaného prodejce pro zásah.

Jaká je frekvence výměny čisticího filtru vzduchu?

Ionizovaný stříbrný čisticí filtr vzduchu (ref. MAC-2370FT-E) musí být vyměněn jednou ročně. Pro udržení výkonu se také doporučuje čištění vysavačem každé 3 měsíce.

Je možné použít prodlužovací kabel?

Ne. Nikdy nepoužívejte prodlužovací kabel nebo mezilehlý konektor. Zapojte klimatizaci přímo do vyhrazené zásuvky s proudovým chráničem. Nesprávné připojení může způsobit přehřátí, požár nebo úraz elektrickým proudem.

Jak nastavit směr proudění vzduchu?

Pomocí dálkového ovládání upravte vertikální směr (nahoru-dolů) tlačítkem ovládání proudu vzduchu. Pro horizontální směr (doleva-doprava) před spuštěním manuálně přesuňte vertikální lopatky.

Jak používat funkci i-save?

Stiskněte tlačítko i-save pro uložení oblíbených nastavení (teplota, režim, rychlost). Dalším stisknutím tato nastavení vyvoláte. Opětovným stisknutím se vrátíte k předchozímu nastavení. To umožňuje rychlé přepínání mezi dvěma konfiguracemi.

NÁVOD K OBSLUZE MSZEF25VGKS MITSUBISHI

Vyznam symbolu uvedenych na vnitrní Jednotce a/nebo vnějsí Jednotce

VYSTRAHA (Nebezpeci požáru)	Tato jestnotka vyuzíva hořlavé chladici médium. V prípadě úniku chladiciho media nebo kontaktu chladiciho media s ohněm nebo topnám tělesem dochází ke vzniku skodlivych plyné a hroží nebezpečí požáru.
Před uvedením do provozu si pečíve přěctěte NÁVOD K OBSLUZE.
Servisní pracovnicí jsou povinní si prěd zahájením práce pečíve přěcíst NÁVOD K OBSLUZE i INSTALAČNÍ PRÍRUČKU.
Dalář informace jsou k disposzici v NÁVODU K OBSLUZE, INSTALAČNÍ PRÍRUČCE apod.

Protoze jsou v tomo vyrobku pouzity pohyblive soucasti a soucasti, které mohou zpuosabit uraz elektrickym proudem, prectete si prer pouztim kapitolu Bezpecnostn opafrenl.
V zajmu vlastni bezpečnosti dodržujte varovani uvedená v tomto námodu.
- Po préctén navirus spolecné s instalačni priruckou uschovejte na vchodné miste pro budouci pouzit.

Značky a jejich význam

VYSTRAHA: POZOR:

Nesprávná manipulace muže s vysokou pravděpodobností zpúsobit vázné nebezpecí, jak je smrt, vázné zranění atd.

Nesprávná manipulace muze v závislosti na podminkach zpúsobit vázné nebezpečí.

VYSTRAHA

Nepipojujte napajeci kabel k propojovacimu bodu, nepouzije proedužovac kabel anaplujojtje vice zaftzeni do jedem zasuvky.
- Moñio by DOJt k prehrati, požáru nebo urazu elektrkým proudem.

Zkontrolujte, zda je napajeci konektor bez necistot, a zaunite jej bepezne do zauvky.
Zneisteny konektor muze zpusobit pozar nebo uraz elektrickym proudem.

Napáčej kabel neskládejte, nahtaţe za njé, zabrante jeho poskozeni.
neprovádejte na nem upravy, chrante jej pred teplem a nepokládejte
na njé tězké predmety.

• Mohlo by dojit k pozaru nebo urazu elektrickym proudem.

Böhem provozu NEVYPINEJTE/NEZAPINEJTE Jistl & ane ndopojute/nepripojute kabel.

Hrozvfznik jiskersnebezpeim pozaru.
P O VYPNUTI vnfni'd jodnky pomoc diakvkohe ovladze nezapomite PVPNOUT iuste nebo odopjnt napajce kabel.

Nevystavlute telo pflmo proudeni cladneho vduchu na deli dobu. Muzo toby skodilvo pro vase zdrvi.

Jednotka by nemela by Instalova, pfeimstovana, upravoyana neboi, upravoyana uzivatelem.
- Nespravna manipulace s klimatizačni Jednotkou muže zpúsobit požár, uraz
elektrickym proudem, zraneni nebo unik vody atd. Poradte se s prodejcem
- Pokud je napajeć kabel poškozen, nechte ji yvěměn't výrobćem nebo jeho��ervism nastupćem, abyste prědešël mozměnu nebepezë.

Pf Instalaci, plemisteni nebo odzbe jednotky se uljstete, ze do okru hcu chladicilo media nejsou privadeny zadne jine latky nez urcené chladici medium (R32/R410A).
Jakokaki pfl tonfomst ciz latyk, nafo zpuobit nadmeme zvyoseni flaki a vest k vybuchu nebo zraneni.
Jine nez urcene chladici medium zpuosit mechanick vady, nespravnou focnu mei seliu ci poruchu Jednotky.V nejhorim pfipade muze dojt k VKafnenu selhani zajiesteni bezpeznosti produktu.

Tento spotfebiè neni urcen k pouzivani osobami (vctne deti) se snizenymi fizckymi, smyslovymi nebo dusevniimi schoponstmi nebo s nostatechnymi zkuusenostmi a znalostmi,Pokud nemaji zajistén dohled nebo nebyly pouceny o pouzivani spotfebiè osobou odpoVEDnou za jeljch bepeznost.

Deti meje pod dohledem a dbeje, ay si nehraly se spotrebicem.

Do vstupu a vystupu vzduchu nevkladeje presty ani zadne predmety.
Vientilator univit se bêhem provozu otáci yvskou rychosti a muže zpustobit zraněni.

V pripadé neobvkylch podminek (napriklad pri zapachu spalennyi) klatimacni jednotku zastavte a odpoje napajeci konektor nebo VYPNETE jistie.
- Pokračovani v provozu za neobvkylch podmínek by mohlo věst k pořuše, požarne bozu elektrický proudem. V takově pripadé se poradte s vasim prodejcem.

Významy symbolú použivanych v teto priručce

: Rozhodné neprovádejte.

: Ujistete se, Ze postupujete podlePokynu.

: Nevkladeje presty ani prdmety.

: Nestoupejte na vinitfi/vnejfsj Jednotku a na Jednotky nic nepokladejefte.

: Nebezpeci urazu elektrickym proudem. Budte opatrni.

: Ujistete se, ze je napajeci zastrica odpojena od slovzasuvky.

: Nezapomente vampnout napajeni.

: Nebezpeči požáru.

: Nikdy se nedotykejte mokryma rukama.

: Na jegnotku nikdy nestrikejte vodu.

Pokud kllmatizace nechladni nebo nahfeje, je mozne, ze do slok unlku chladicho medla. Pokud zaznamenate unlk chladicho medla, zastavte provoz, dukladne vyvetrejte mistnost a ihned se obrat'na prodejce. Pokud opra vzyadjupe doplini jednotky chladicim medlem, pozadejo podrobnosti servsinilho technika.

• Použité chladící medíum v klimatizaci neni nebezpečné. Za normalích okolnosti nedocházi k uniu. V priadé uniu chladícho medía nebo kontaktu chladíclo medía s ohměne nebo topném tělesem, např. ohlívačem, prímotopem nebo ploteùn na vařěn, však dochází ke zvniku skodílvych plynu a hroži nebezpeči požáru.
  Nikdy se nepokoustej umy vnitrek vithni domestokny. Pokud vinitk e vinitri jednotky vyazduje cisteni, obrate sa na prodeje.
• Nevchodne cistici prostefedky mohou zpuosabit poskozeni plastoveho materlalu uvnitj Jednotky, coz muze mit za nasildek unk ink vody. Pokud se cistici prostefedk dostane do kontaktu s elektrickymi dily nebo motorem, hrozi porucha a vznik koufe nebo poZaru.
  Pfistroj musytulozenvistnbe nepfetzite provozvaneho zrodje vzniceni (napr. otevifenego hnne, plynoveho spotfebie nebo elektrickho ohfvace).
• Móje na paměti, zo chladici médium nesml zapáchat.
• Nepouziveje jiné prostedfxy k urychleni dmrazovani nebo k iisteni prístroje, ne zsjou prostedfxy dopučené vyrocbem.
• Jednotku nepropichujte ani nespalujte.

Vitnifni jednotka musby niatnastolovna v miestoshchest, ktere pesahuju urcenou podlahovou pouclo. Poradte se s prodekem.

Toto zañenji eruceno k pouziti obdorníky a skolenými uizvateli i prodejnhá, lekhý prumyslovych provozech a farmach a ke komerčnini puoziti bǎnzmīy uizvateli.

POZOR

Nedotykeje se vstupu vzduchu ani hlinikovych lamel vnitri/vnejsi Jednotky.
Hroznebezpeci poraneni.
Nepouzivejte insetkiciy ani hoIavé spreje k postriku Jednotky.
- Hrozi nebezpeci pożaru nebo deformace Jednotky.
Nevystavujte domaci zvirata a rostliny pfimemu proudeni vzduchu.
- Muze dojit k poraneni zvifat nebo poskozeni rostlin.
Nepokladeje pod vnilfni/vnëjsj Jednotku jine elektrické spoţbeče ani nábytek.
- Z jednotky muze odkapavat voda, ktera muze zpuosobil poskozeni nebo poruchu.
Nenechávejte Jednotku na poskozeném montáznim stojanu.
- Jednotka muze spadnout a zpúsobit poraneni.
Pri provozu nebo ciisteni Jednotky nestoupeite na nestabilni prydmety
Hrozi nebezeci padu a poraneni
Netahejte za napajeci kabel.
Müzu dojt k pferuseni casti vodiču, coz muze vesti k phehrati nebo vzniku požaru.

C

LIKVIDACE

Fig. 1

O likvidaci tohoto vrobku se poradte s vrobecm.

Poznámka:

Tato značka plati pouze pro EU.

Tato značka odpovidá směrnici 2012/19/EU, Článku 14: Informace pro uživatele a Přilozce IX a/nebo směrnici 2006/66/ES, Článku 20: Informace pro konečné uživatele a Přilozce II.

Produkt MITSUBISHI ELECTRIC je navrzen a vyráben z vysoce kvalitnich materialú a soucasti, které lze recyklovat a/nebo znovu použit.

Tato znacka znamenă,Že elektrickă a elektronicka zařiženi, baterie a akumárye{jutneh na konci zivostniki zilkviodov od odděné od bézného adapod.

Pokud je pod značkou (Fig. 1) uvedena chemická značka, tato chemická značka znamena, ze baterie nebo akumulator obsahují težké kovy v uvedene koncentraci. Tato informace na následujici podobu:

Hg:rtut (0,0005%),Cd:kadmium (0,002%),Pb:olovo (0,004%)

V zemich Evropsek unei existujti samostatne sberne systemy urchene pro elektricke a elektronicke vyrobyk, baterie a akumatorial.

Zafzeni, baterie a akumulatory zlikvidujte fadne v mstnim sbernem/recyklacnim stedisku.

Pomáhejte nám zachovatživotniprostřédi,ve kterémzijemel

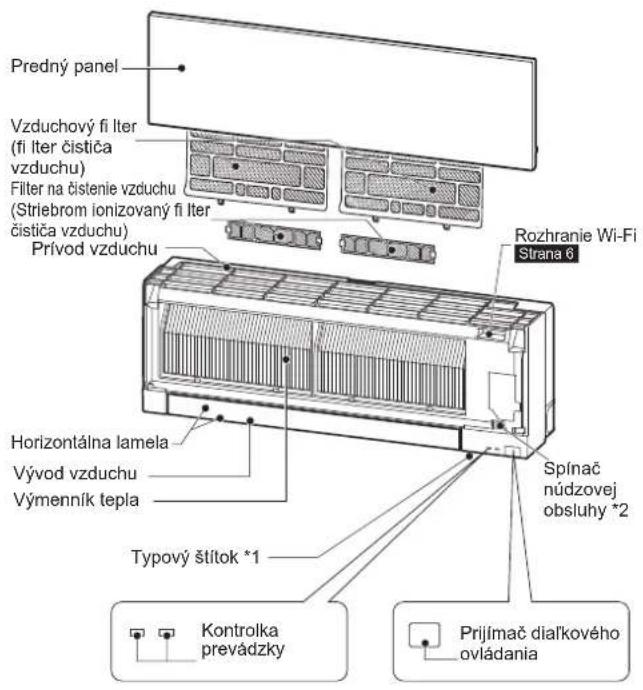

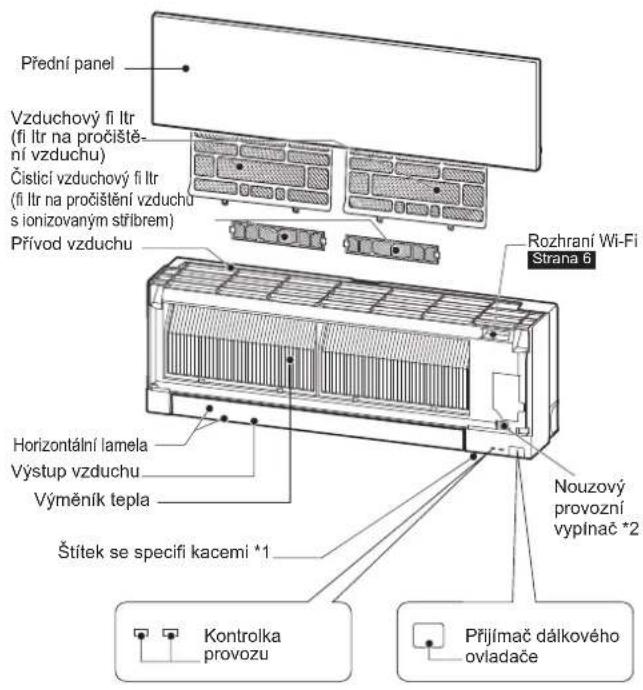

NÁZVY SOUČÁSTÍ

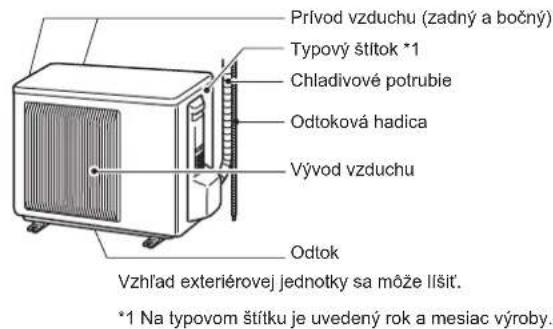

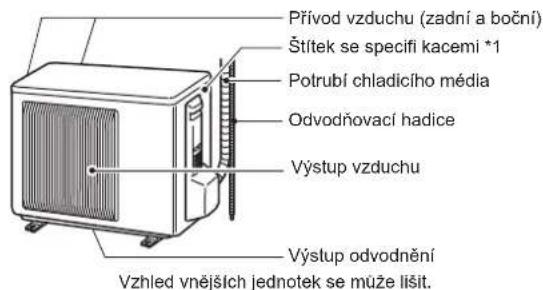

Vnitrní Jednotka Vnejsí Jednotka

*1 Rok a měsíc výroby jsou uvedeny na štíku se speci fi kacemi.

2 Kdyznelze pouzt dalkovy ovlada...

Nouzovy provoz lze aktivovat stisknutim nouzového spinač (E.O. SW) na vnitni jednotce.

Pn kaedem stisknuf nouzoveho spinae (E.O. SW) se provoz zmeni v nasledujicim poradi:

Nastavena teplota: 24^ Rychlost ventilator:Stedn Horizontalm lamella:Automaticy

PřÍPRAVA PřED UVEDENÍM DO PROVOZU

Pred uvedenim do provozu: Zasuñte konektor napájecího kabelu do sítóve zásuvky a/nebo zapnéte jistič.

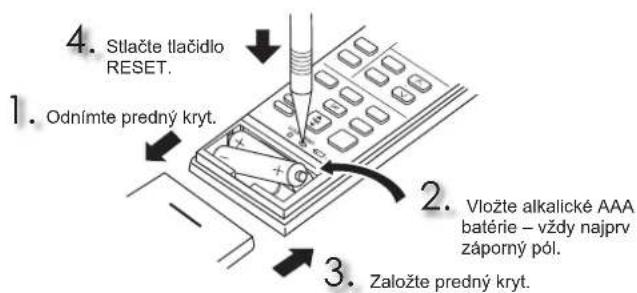

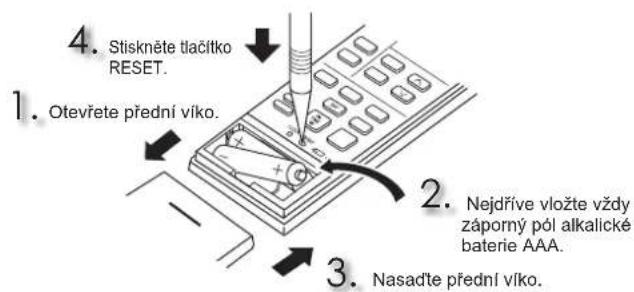

Vlození baterí do dálkového ovladače

Nastavení aktuálné chasu

PřÍPRAVA PřED UVEDENÍM DO PROVOZU

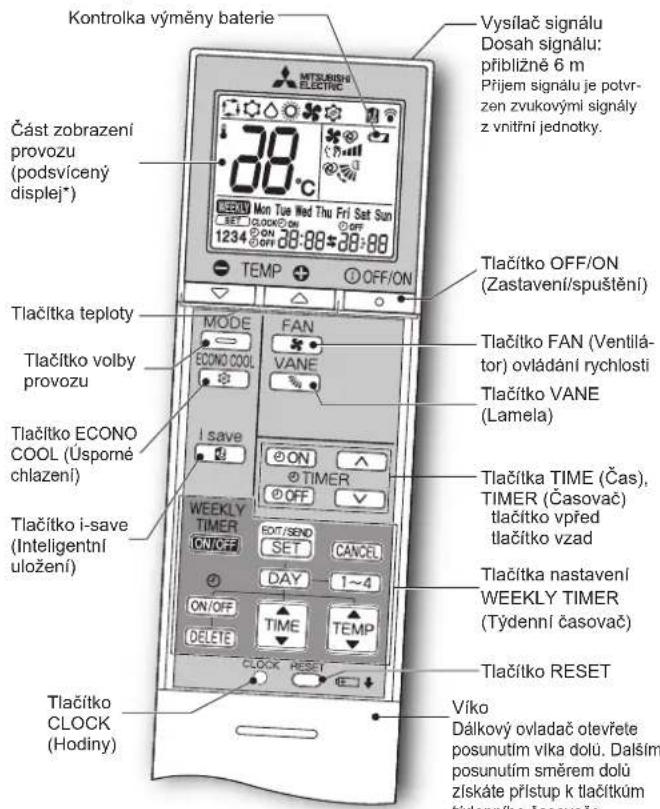

Dálkový ovladač

* Podsvicení se zapne pri použít dákového ovladace. Podsvicení se vypne, jakmile není dákovy ovladačnéjakou chvili používan.
Pouziveje fouze dalkov ovladae dodavan's Jednotkou.
Nepouziveje jine dalkovce ovladae.
Pokud jsou blizko sebe nainstalovany 2 nebo vice vinitnich Jednotek, muze na dalkovy ovladae reagovat i jina nez zamyslena Jednotka.

Tlacitko TIME (cas), TIMER (casovac) Zmena casu dopredu/dozadu

ON (Casovač ZAPNUT): Jednotka se ZAPNE v nastaveném case. OFF (Casovač VYPNUT): Jednotka se VYPNE v nastaveném case.
Pomoci tlačitek (wpred) a (vzad)nastavte dobu casovace.

Tlačitka nastavení WEEKLY TIMER (Tydenní chasovač)

Stisknutim tlačitka gljejete do režimu nastaveni tydenního casovace.

Stiskutim tlacitek GAYybehtnastaveni dne a cisla.

Stisknutim tlačftek ONOFa nastaviteCas ZAPNU-TI/VYPNUTI a teplotu.

Stisknutim tlaicitka bsta veni tydenniho casova cdoknic a odeslete.

STisknutim tlačitka TMR TNNI CASOVAC ZAPNETE. (Tlačitko se rukkki.)

Dalsim stisknutim tlacitka WEEY TUNER Eenni casova C VYPNETE. (Tlacitko WEEKLY zhasne.)

CS-4

① OFF/ON

Tlacitko OFF/ON (Zastaveni/spusteni)

Kazdym stiskutim tlačitka se teplota zvyšuje nebo snizuje o 1°C.

Tlačitko FAN (Ventilator) ovládání rychlosti

Tlacitko ovladani proudeni vzduchu nahoru-dolu

Smr proudeni vzduchu doleva/doprava

Před zahájením provozu rucné presùně vertikánlí lamelu.

Tlačitko i-saving (Inteligentní uloženi)

Zjednodušena fungce zpětného nastaveni umožnéuje vyvolani preferovaného (předvoleného) nastavení"Justim stisknutim tlacitka [savo]. Dalsim stisknutim tlacitka se opět ihned vrátite k predchozimu nastavení.

Tlačítko ECONO COOL (Usporné chlazení)

Nastaveni teploy a smer proudeni vzduchu se automaticky meni pomoci mikroprocesoru.

Pokyny:

• Pred cisténím vypněte napájení nebo vypněte jistič.
• Nedotykejte se kovovych cask rukama.
• Nepouzivejte benzin, redidla, lestici prasek ani insekticidy.
  Pouziveje pouze zfredenjemne cisticif prostredky.

• Nepouziveje hruby kartač, tvrdou houbu apod.

• Horizontálni lamelu nenamáčejte ani neoplachujte.
  Nepouzivejte vodu teplejsi nez 50^

• Nevystavujte soucasti primemu slunechnimu sveltu, teplu an ohni z duvodu sueni.
• Na ventilator nevyvljeje nadmémou silu, jinak mohou vzniknout praskliny
  nebo poskozeni.

Vzduchovy fIltr (fIltr na prociisteni vzduchu)

Vycistete kazde 2 tyny

• Odstrañe necistoty pomocí vysavace nebo oplachnětevodou.
• Po umty vodou nechte dukladne uschnout ve stinu.

Předné panel

1. Zvednete predni panel, dokud neuslysite klapnuti
2. Zavfete predni panel a pevné zatacta ne mista označena sipkami.
3. Ocistete predni panel, ani byste jej oddelovali od jednotky.

• Otrête jej mekkou suchou tkaninou. Jednoučelová mekká suchá tkanina je dodávána pouze s typem MSZ-EF**VGB.
• Použijte MÉKKOU SUCHOU TKANINU, ktera je pro tento učel vyhrazena. Čísló dìlu MAC-1001CL-E
• Prední panel nenamáčejte do vody.

Dulezite

• Povrch vnitrijnednotky se snadno poskodi poskrabanim, a proto jej pri cisteni nebo pri manipulaci s Jednotkou nevystavulte učinkum drsnych nebo tvrdych predmettu. Opatné zacházejte také s prednim pamelem, jelikož i ten se pri montaži nebo demontaži muže poskrabat.
• Nepouzivejte abrazivni cistici prostredky, abyste zabrani poskrabani povrchu viniti Jednotky.
• Na povrchu vinitri Jednotky také velmi snadno ulpivaji otisky prstu. Viditelne otisky prstu lze odstranit jennym otrinem pomoci mekkeSuche tkaniny.
• Pri použivani bezné dostupné tkaniny napustné chemikáli se rid'te navodem, ktery je k ni prilozen.
• Nenechávejte prední panel otevřeny po delsí dobu.

Čistić vzduchový fi ltr (fi ltr na pročistěné vzduchu s ionizovaným stříbrem)

Kazde 3 mese:

• Odstraße necistoty pomoci ysvaca.

Pokud nelze nečistoty odstranit vysávámím:

Ponoite fi Irr s rémem do vlažné vody a poté jej opláchněte.
- Po umytl jej nechte dukladne uschnout ve stInu. Nasadte vsechny zapadky

vzduchového fi ltru.

Kazdy rok:

Vymene cisticiz vzduchovy filtr za novy, abyste zajistil co nejlepsi vykon.
- Cislo dflu MAC-2370FT-E

Vvjmte ze vzduchoveho fi ItruVytazenIm

Dulezite

• Filtry pravidelné Čistěte, abyste zajistili co nejlepsí vykon a snizili spotrebu energia.
  Zneistene fl Itry zpusobujl kondenzaci vdy klimatizc, ceru mze podporovat rust hub a prisni. Proto je dorucovano cistit vzduchove fl Itry kaed 2 tyny.

Tyto udaje vychacej z NARIZENI (EU) c. 528/2012

NÁZEV MODELU	Předmětná položka (název současti)	Učinné látky (CAS Č.)	Vlastnosti	Pokyny k použítí (informace o bezpečné manipulaci)
MSZ-EF18/22/25/35/42/50VGW	FILTR	Zeolit střbrno-zinečnatý (130328-20-0)	Antibakteriální, protiplíssné	· Používejte tento vyrobek v souladu s námudem k použítí a pouze pro určeny účel. · Nevkládeje tdo ust. Udržujte mimo dosah dětí.
MSZ-EF18/22/25/35/42/50VGB		Hydrogenfoslorečnan střbrno- -sodno-zirkoniciety (265647-11-8) 2-oktyl-2H-isothiazol-3-on (OIT) (26530-20-1)
MSZ-EF18/22/25/35/42/50VGK W
MSZ-EF18/22/25/35/42/50VGKB
MSZ-EF18/22/25/35/42/50VGKS
MAC-2370FT-E FILTR		Zeolit střbrno-zinečnatý (130328-20-0)	Antibakteri-ální	· Používejte tento vyrobek v souladu s námudem k použítí a pouze pro určeny účel. · Nevkládeje tdo ust. Udržujte mimo dosah dětí.

NASTAVENI ROZHRANI Wi-Fi (pouze typ VGK)

Tento rozhrani Wi-Fi se pripojue k vinitfi Jednotce a služí ke sdělováni informaci o stavu a ovládání príkazú ze sluzby MELCloud.

Poznámka:

• Nastaveni pripojeni mezi rozhrani Wi-Fi a smerovačem. Pokyny naleznete v pfrückách SETUP MANUAL (Příručka pro nastaveni) a SETUP QUICK REFERENCE GUIDE (Rychly pruvodce nastavenim) dodávanych s jedernotkou.
• Přirucku SETUP MANUAL (Přirucka pro nastavení) majdete na webu uvedeném nizé.
  http://www.melcloud.com/Support
  Uživatelskou příručka ke slúžbě MELCloud majdete na niže uvedeném webu. http://www.melcloud.com/Support

SPECIFIKACE

Model	Nastaveni názvu		—		MSZ-EF25VG(H)		MSZ-EF35VG(H)		MSZ-EF42VG		MSZ-EF50VG
	Vnitříní		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S)		MSZ-EF50VG(K)(W/B/S)
	Vnější		—		MUZ-EF25VG(H)		MUZ-EF35VG(H)		MUZ-EF42VG		MUZ-EF50VG
Funkce			Chlazení	Topení	Chlazení	Topení	Chlazení	Topení	Chlazení	Topení	Chlazení	Topení
Napájení			~/N, 230 V, 50 Hz
Kapacità		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Vstup		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Hmotnost	Vnitříní	kg	11,5
	Vnější	kg	—		31		34		35		40
Napiř chladicího media (R32)		kg	—		0,62		0,74		0,74		1,05
Stupeř IP	Vnitříní		IP 20
	Vnější		—		IP 24
Prípustné nadéměmy provožné tsk	Nízký tlak	MPa	—		2,77
	Vysoký tlak	MPa	4,17
Hlučnost (SPL)	Vnitříní (velmi vysoká / vysoká / středni / nizká rychlost / tichý chod)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Vnější	dB(A)	—		47	48	49	50	50	51	52	52

Specifikace vnitrnich jednotek pro vicenasobne pripojeni NARIZENI (EU) 2016/2281

Model	Vnitřni			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Kapacita	Chlazení	Citelný	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latentné	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Topení		kW	2,10	2,50	2,90	4,00	4,80	5,70
Vslup			kW	0,027	0,027	0,027	0,031	0,031	0,034
Hlučnost (Hladina akustického vykonu)	Velmi vysoká / vysoká / středné / nizká rychlost / tichý chod		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Zaručený provozní rozsah

		Vnitřni	Vnějíš
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Chlazení	Horní limit	32 °C DB23 °C WB	46 °C DB—	46 °C DB—
	Dolní limit	21 °C DB15 °C WB	-10 °C DB—	-10 °C DB—
Topení	Horní limit	27 °C DB—	24 °C DB18 °C WB	24 °C DB18 °C WB
	Dolní limit	20 °C DB—	-15 °C DB-16 °C WB	-20 °C DB-21 °C WB

DB: Suchy teplomer
WB: Vlhyk teplomer

Poznámka:

1. Podminky hodnoceni

Chlazen-vinitn:27°CDB,19°CWB

vnéjs:35°C DB

Topeni - vnilrni: 20°C DB
vnjsi:7°CDB,

1. Jednotky EF18/22 nejsou specifi kovany pro kombini s jegnotivymi jegnotkami. Ty2 vinitmi modely jsou urceny pouze pro klimatizacni systemy sestavajci z VLCero jegnotek.

Konkretni specifik kace systemu sestavajlho z vicero Jednotek si ove te u sveho prodejce a/nebo vyhledje v katalogu.

Rozhrani Wi-Fi

Model	MAC-577IF2-E
Vstupné napět l	12,7 V stejnosměrné (z vnilífní Jednotky)
Spotěba elektrické energia	MAX. 2 W
Veilkost V׊×H (mm)	73,5×41,5×18,5
Hmotnost (g)	46 (včetné kabelu)
Vystupné vykon vysižače (MAX.)	20 dBm podle standardu IEEE 802.11b
RF kanál	Kanál 1 ~ kanál 13 (2412~2472 MHz)
Rádiovy protokol	IEEE 802.11b/g/n (20)
Šifroványi	AES
Autentizace	WPA2-PSK
Verze softaru	XX.00

Prohläsen o shodé najdete na níze uvedenych webovych strankach.
http://www.melcloud.com/Support

PRIPODEZRENINA ZAVADU

V nasledujicich pfipadech okamzite ukoncte provoz klimatizace a obratte se na prodejce.

• Pokud dochází k uniku nebo odkapávánf vody z vinitíjnednotky.
  Kdyz kontrlka provozu bliká.
  Kdyz se jistic opakovane vypina.
• Signal z dalkoveho ovladace neni pijilman v mistnosti, ve ktere je pouzivana elektronicky ovladana zarivka (fluorescencnI lampa s napetovym menicapod.).
• Provoz klimatizace rusi prijem rozhlasového ci televizniho signálu. Pro dotcene zarizení mudebyt nutné použit zesilovač.
  Kdyz je slyset neobvkyzvuk.
  Kdyz zjistfe jakykoliunik chladiciho media.

BEZPECNOSTNÉ POKNY

Význam symbolov na interiérovej a exteriérovej jegnotke

Typy vystrah a ich vyznam

VYSTRAHA: V pripe de nespravnej manipulacie hrozí vázné nebezpečenslvo s yvskou pravdepodobnostou usmertenia, vázneho urazu a pod.
UPOZORNENIE: V pripe nespravnej manipulacie hrozif vazne nebezpe-censtvo v zavislosti od situacie.

VYSTRAHA

#

Nepripajate npajc kabol do medzIfahlej zasuvky, nepouzifvajte predil-zovaci kabel a nepapajte viac zariadien do Jednej elektrkcej zasuvky Mohlo by dojst'k prehriatlu, poziar alebo zasahuel elektrktem prudom.

Skontrolujte, Č elektrická zásuvka nie je znečistěna, a riadné ji zastré do zásuvky.

Zneistena zastrka moze sposobit poziar alebo zaah elektrickym prudom.

Elektricky kabel nevizajute, net'ahajte ani nemodifi kujte, chrante pre hed poskodenim a pred teplom a nekladte nain t'aze predmety. Mohlo by dojst'k poziaru alabo zasauh elektrickym prudom.

Pocas prévadzky nepouzivajte yvpinač, neodpajate elektrický kabel zo zásvuky ani ho neprilpájte spět.

Mohi by vznknut iskry a sposobit poziar.
Po VYPNUTI interirevej Jednolky dialkovym ovladacom vzdy VYPNITE ay fizicky ypinaoc alebo odpoje zariadenie zo zasuvky.

Nevystavujte svoje telo priamenu prudeniu studeného vzduchu na dlsh'u dobu.

Nle le to prospeanse pre zdravie.

Použivatef nesmíte zariadené Instalovat, premiesthovat, rozoberat, modifikovat ani oprovat.

V dosedku nespravnej manipulacie moze klatmatza cna Jednotka spo-sobit poziar,zasah elektrickym prudom, uraz, unik vody a pod. Vyuzite sluzby svjoho preadujc.

Ak je napajac kabel poskodny, v zájme bezpečnostl ho smie yvmenitlen yroveca alebo jeho servisny zastupka.

Prl instalacli, premlstfovani ci servise zariadenia dbaje, aby sa do chadiaceho okruhu nedostala ziadna latka okrem predpsanhe chladiva (R32/R410A).

• Přitomnost' alekbojkéin lej latky, napriklad vzduchu, može vyvolat abnormalne zwěsénye tiaku a spoßobyt vychob aleba ulor.

Pouzitie ineho nez presupisanahe chlaiva s systeme sposobii zlyhanie mechanismaly, nespravy fungovanie systemi alebo poruchar zanadenia.Vnajhorsom pripade to moe vist k vaznemu narusieniu bepezcehosti fungovanie vrobyko.

Toto zaradenie ne je urcene na pouzivanie osobami (vratane deti) s znlzenymi fizickymi, zmysovymi alebo mentalnyi schopnos'ami ci nedastocnmi skusenost'am a vedomost'am, pokial' nie su pod dozorom alebo neboll nalezte poucen o pouzivani zaradenia osobou zodpovednou za ich bezpecnost'.

Na deti je potrebne dozerat, aby sa so zariadenim nehrali.

Do privodu a vvyodu vduzchu nesiahajte prstom an lnym predmetom Mohlo by dojst k urazu, kadze ventilator vnutri sa poacas prevadzky otacv kvcu rychostou.

Ak si vismeta neico nezvycajne (napriklad zapach horena), zastavte klimatizaci u odpoje napajaci kabel zo zasuvky alebo VYPNITE yvpinae.

Přižurováčovani prevydázky v abnormaln stav moleždǒst je purochej, poziaru alobé zasahu elektrickym prudom. Obratte na svjoho predajcuj.

Vyznam symbolov použivanýh v totom námode

: Nikdy nevykonavaje uvedeny ukon.
Dbajte na dodrzanie totoh pokynu.
: Nikdy nesiahajte dnu prstom ani inym predmetom.
: Nikdy nestupajle na interirov/u/exterirov u jednotku ani na nu ničnejadte.
: Nebezpečenstvo zásahu elektrickým prúdom. Postupujte opatrne.
: Nezabudnite odpojt napajac kabel z elektrickej zasuvky.
: Nezabudnite vypnut' vypinać.
:Nebezpecenstvo poziaru.
: Nikdy sa nedotykajte mokrymi rukami.
: Chrante zariadenie pred pospiechanim.

Interiéróvá Jednotka Exteriéróvá Jednotka

2' Ked' nie je mozné pouzit'dial'kovy ovlada...

Nudzov obshluho mozo aktivovat stlaenim spina c nudzovej obshluhy (E.O. SW.) na interievej jegnotke.

Pri kazdom stlačeni tlačidla E.O. SW. sa režim zmeni v nasledovnom poradi

Nastavena teplata: 24^ Otácky ventiladora: Stredné Horizontálna lamela: Automaticky

PRIPRAVA PRED SPUSTENIM

Pred spustimen: Zapojte elektricku zastruku do siefovej zasuvky a zapnite vypinač.

Vlozenie batérií do dial'kového ovládaça

Používajte len dialkový ovládač dodany so zariadením.

Nepouzivaje iné dialkové ovládače.

Ak su blízkó seba nainstalované 2 alebo viacere interièrove jegnotky, moze na dialkovy ovládac zareagovat ina interièrova jegnotka, než ste zamyšfali.

Tlacidlo nastavenia TIME (Cas), TIMER (Casaovac) Zmena casu dopredu/dozadu

ON (Casovač ZAPNUTIA): Zariadenie sa ZAPNE v nastavenomČase.

OFF (Casovač VYPNUTIA): Zariadenie sa VYPNE v nastavenomČase.

Pomocou tlacidla (doptdu) a (dozadunastavte cascasovaça.

Tlacidla nastavenia WEEKLY TIMER (Tyzdenny'casova)

Stlačením tlačidla vystupe do režimu nastavenia týž

dennéhočasováča.

Pomocou tlacidiel DAY a lyberte den a cislo.

Pomocou tlacidiel ONOFF, nastayte ZAPNUTIE/VYPNUTIE, cas a teplotu.

Stlačením tlačidla WEEKLY TIMER ZAPNITE tyždenný casovac. (Rozsvieti sa nápis WEEKLY.)

Poznámka: Příslužné seriove cislo se nacháží na štifikku produktu.

timo na vlastni odpovednost prohlasuje, ze nizepopsane klimatizačnji odnotky a tepehlá Čerpadla pro pouzit v obytnych prostředich, komerčnich prostředich a prostředich lekhého prumušy.

ly mno a svouy vylucn zoedpovednst yvlasuje, ze nasledovne klimatizene jegnotky a tepelne cerpadla urcen e na pouzivanie v oyblnych a obchodnych priestoroch a v prestredi fahkeho piremsui.

Poznámka: Príslušné sériové cislo se nacháží na štifikku produktu.
