GEHM 19320 B - Lednice GRUNDIG - Bezplatný návod k obsluze

Typ produktu	Chladnička s mrazničkou
Značka	Grundig
Model	GEHM 19320 B
Rozměry (V x Š x H)	1850 x 600 x 650 mm
Hmotnost netto	70 kg
Celkový čistý objem	300 l
Objem chladničky	220 l
Objem mrazničky	80 l
Klimatická třída	SN-T
Energetická třída	E
Roční spotřeba energie	250 kWh
Hlučnost	40 dB
Typ chlazení	Větrané (částečný No Frost)
Typ odmrazování	Automatické (mraznička), manuální (chladnička)
Chladivo	R600a
Elektrický příkon	100 W
Napájení	220-240 V, 50 Hz
Hlavní funkce	Chlazení, mrazení, LED osvětlení, přihrádka na zeleninu, nastavitelné policové dveře
Bezpečnost	Ochrana proti přepětí, dětská pojistka (volitelná)
Údržba a čištění	Pravidelné čištění měkkým hadříkem, periodické odmrazování chladničky
Náhradní díly a opravitelnost	K dispozici u poprodejního servisu Grundig
Obecné informace	Doporučena instalace odborníkem, dodržování ventilačních vzdáleností

Často kladené otázky - GEHM 19320 B GRUNDIG

Jak nastavit teplotu chladničky?

Použijte nastavovací tlačítko umístěné uvnitř chladničky. Otočte jím na vyšší číslo pro intenzivnější chlazení (obvykle 1 až 5). Ideální teplota je 4 °C pro chladničku a -18 °C pro mrazničku.

Jak odmrazit mrazničku?

Odpojte spotřebič a vyprázdněte mrazničku. Nechte dveře otevřené a položte ručníky na absorbování vody. Neškrábejte led ostrými předměty. Po odmrazení vyčistěte a znovu zapojte.

Co dělat, když chladnička přestane chladit?

Zkontrolujte napájení, zda zásuvka funguje a kabel není poškozený. Ujistěte se, že teplota není nastavena příliš nízko a že vzduchové vstupy nejsou ucpané. Pokud problém přetrvává, kontaktujte technický servis.

Jak vyčistit vnitřek chladničky?

Odpojte spotřebič, vyjměte všechny potraviny a police. Umyjte měkkým hadříkem a mýdlovou vodou, poté opláchněte čistou vodou. Vyhněte se abrazivním prostředkům. Před opětovným zapnutím důkladně osušte.

Dělá chladnička hluk?

Mírný provozní hluk je normální (kompresor, oběh chladiva). Pokud je hluk nadměrný, zkontrolujte, zda je spotřebič v rovině a nedotýká se nábytku. Klepavý zvuk může znamenat technický problém.

Jak ušetřit energii s touto chladničkou?

Umístěte spotřebič na chladné a větrané místo, mimo zdroje tepla. Neotvírejte dveře příliš dlouho. Ujistěte se, že těsnění dveří jsou těsná. Pravidelně odmrazujte, aby se zabránilo silné vrstvě námrazy.

Mohu zmrazit čerstvé potraviny?

Ano, ale dodržujte mrazicí kapacitu uvedenou na štítku. Zabalte potraviny do vhodných sáčků nebo krabic a nepřekračujte datum spotřeby. Nezmrazujte znovu již rozmrazené potraviny.

Jak vyměnit žárovku v chladničce?

Odpojte spotřebič. Odstraňte kryt žárovky (obvykle zacvaknutý nebo přišroubovaný). Vyměňte za stejnou žárovku (typ a výkon). Nasaďte kryt a zapojte zpět. Pokud se LED žárovka nerozsvítí, kontaktujte servis.

Co dělat při delší nepřítomnosti?

Vyprázdněte spotřebič, odpojte jej a vyčistěte. Nechte dveře pootevřené, aby se zabránilo plísním. U mrazničky vyprázdněte a nechte zcela odmrazit.

Kde najít náhradní díly?

Kontaktujte poprodejní servis Grundig nebo autorizovaného prodejce. Můžete také navštívit webové stránky Grundig pro originální díly. Vždy používejte certifikované díly.

NÁVOD K OBSLUZE GEHM 19320 B GRUNDIG

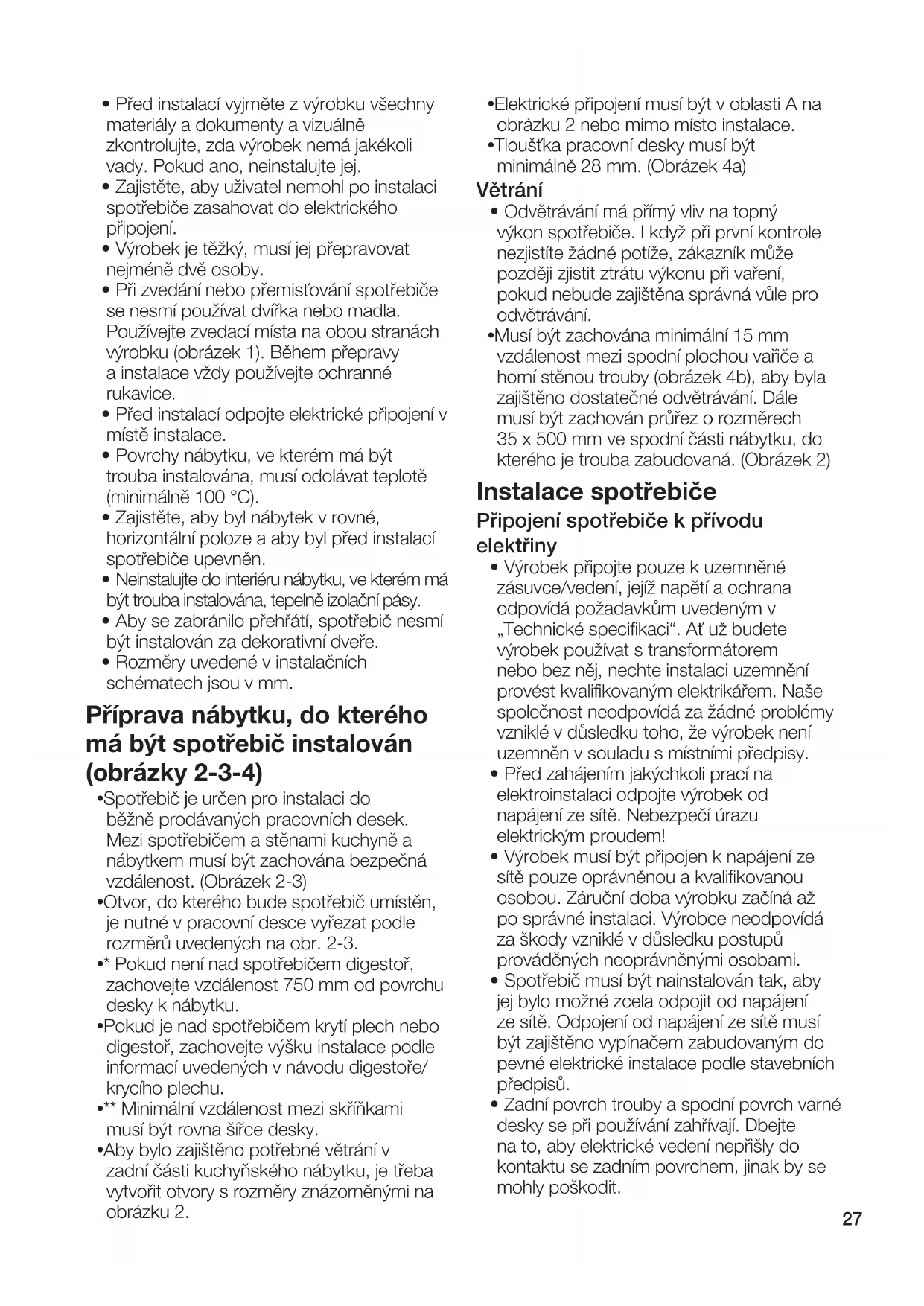

CZ - Bezpečnostní poukyny

• Vyrobek musi byt instalován kvalifikovanou osobou v souladu s platnymi predpisy. Vyrobce neodpovidá za škody vzníklé v dusledku postupu provaděnych neoprávněmi osobami, které mohou rovněv vest ke ztrátě záruky.
• Za przypravo umistěné a elektrickou instalaci vyrobku odpovídá zákazník.

• Vyrobek musi byt nainstalován v souladuse vsemi mistsimi predpisy pro elektrickéinstalace.

• Před instalaci vyjměte z vyrobku vsechny materiály a dokumenty a vizuálne zkontrolujte, zda vyrobek něma jakékoli vady. Pokud ano, neinstalujte jej.

• Zajistete, aby uzivotel nemohl po instalaci spotbrebičezasahovat do elektrického pripojení.
• Vyrobek je těžký, musí jej prepravovat nejménye dve osoby.
• Pri zvedani nebo premistovani spotrebice se nesmi pouzivat dvirka nebo madla. Pouziveje zvedaci mista na obou stranach vyrobku (obrazek 1). Behem prepravy a instalace vzdy pouzivejte ochranné rukavice.
• Před instalaci odpojte elektrické pripojen v mistě instalace.
• Povrchy nábytku, ve kterém má byt trouba instalována, musi odolávat teplote (minimalně 100 °C).
• Zajistete, aby byl nabytek v rovné, horizontali poloze a aby byl prd instalací spotbrebiče upevněn.
• Neinstalujte do interiéru nábytku, ve kterém má byt trouba instalována, tepelné izolačné pasy.
• Aby se zabránilo prehrátí, spotbrebič nesmí byt instalován za dekorativné dveře.
• Rozmery uvedene v instalacnich schematech jsou v mm.

Priprava nábytku, do kterého má byt spotřebic instalován (obrazky 2-3-4)

• Spotřebie je určen pro instalaci do běžné prodávanych pracovnich desek. Mezi spotřebiecem a stěnami kuchyně a nábytkem musí byt zachována bezpečné vzdálenost. (Obrázek 2-3)
• Otvor, do kterého bude spotřebic umistěn, je nutné v pracovní desce vyřezat podle rozměrů uvedených na obr. 2-3.
  * Pokud neni nad spotbrebičem digestor, zachovejte vzdálenost 750 mm od povrchu desky k nábytku.
• Pokud je nad spotřebičem krytí plech nebo digestoř, zachovejte vyšku instalace podle informaci uvedenych v navodu digestore/ kryciho plechu.
  ^** Minimálni vzdálenost mezi skřínkami musí byt rovna šírcce desky.
• Aby bylo zajisteno potrebne vetrani v zadni casti kuchynského nabytku, je tbreba vytroit otvory s rozmery znazornenymi na obrázku 2.

Elektrické pripojen musi byt v oblasti A na obrazku 2 nebo mimo misto instalace.
-Tloustka pracovni desky musi byt minimálne 28 mm. (Obrázek 4a)

Větrání

• Odvětrávání má prímy vliv na topný vykon spotřebieč. I když pri první kontrole nezjiisté Žádné potíze, zákaznik muže později zjistit ztratu vykonu pri vařeni,Pokud nebude zajistěna správná vule pro odvětrávání.
  Musí byt zachována minimálni 15 mm vzdálenost mezi spodní plochou vařice a horní stěnou trouby (obrázek 4b), aby byla zajistěno dostatečné odvětrávní. Dale musí byt zachován průže o rozměrech 35 x 500 mm ve spodní cásti nábytku, do kterého je trouba jabudovaná. (Obrázek 2)

Instalace spotbrebc

Připojeni spotřebieček privodu elektriny

• Vyrobek pripojte pouze k uzemněné zásuvce/vedeni, jejíž napěti a ochrana odpovádo požadavkúm uvedeným v „Technické specifikaci“. At' už budete vyrobek používat s transformátorem nebo bez něj, nechte instalaci uzemněné provost kvalifikovaným elektrárám. Naše společnost neodpovádo za Žádné problémy vzníklé v dusledku toho, ze vyrobek není uzemněn v souladu s mistrími predpisy.
• Pred zahajenim jakychkoli prací na elektroinstalaci odpojte vyrobek od napajeni ze sítě. Nebezpečí urazu elektrickým proudem!
• Vyrobek musí byt pripojen k napajeni ze sítě pouze oprávněnou a kvalifikovanou osobou. Záručné doba vyrobku zaćíná až po správné instalaci. Vyrobce neodpovídá za škody vzníkle v dusledku postupů provaděních neoprávněnými osobami.
• Spotbrebič musí byt nainstalován tak, aby jej bylo možné zcela odpojit od napájení ze site. Odpojeni od napájení ze site musí byt zajistěno vypínačem jabudovaným do pevné elektrické instalace podle stavebnich predpisů.

• Zadni povrch trouby a spodni povrch varne desky se pri používani zahrivaj. Dbejte na to, aby elektrické vedení nepřísly do kontaktu se zadnim povrchem, jinak by se mohly poskodit.

• Připojovací kabel nesmí byt upnuty, ohnuty nebo uvíznuty, ani prijít do styku s horkymi Častmi pristroje. Mûze dojít ke zkratu a vznicení spotřebiče v dusledku roztavení kabelu. Pokud je napájecí kabel poskozen, musí byt vyměné nkalifikovaným elektrárěm. V opačné mřiží riziko urazu elektrickým proudem, zkrat nebo požár!

• Zástrčka napájeciho kabelu musí byt po instalaci snadno pristupné (ne však nad varnou deskou).
• Pri zapojovani musite dodržovat národní /mistni elektrické predpisy a použivat zásuvku / kabel a zástrčku vchodnou pro dané spotřebieče. Pokud limity napajeni produktu presahuji proudovou kapacitu zástrčky a zásuvky, musite produkt pripojit primo k pevné elektrické instalaci bez použitá zástrčky a zásuvky.
• Ujistěte se, ze jmenovitý proud pojistky je pro vyrobek vyhovujici.
• Pripojeni musi byt v souladu s národními nařizeními.
• Udaje o sitovém privodu musi odpovidat udajum na typovém stitku vyrobku. Na spodni casti varne desky muzete videt typovy stitek varne desky a po otevreni dvirek trouby se muzete videt typovy stitek trouby.
• Napajeci kabel vyrobku musi odpovidat hodnotám uvedenym v tabulce „Technické udaje".
• Pokud bude vyrobek pripojen primo k napajeni: Neni-li możné odpojit všechny poly ve zdroji napajeni, musi byt pripojena odpojovaci Jednotka se vzdálenosti kontaktu alespoř 3 mm (pojistky, bezpečnostní spínače vedení, stykače) a všechny polý těto odpojovaci Jednotky musi byt vedle (nikoli nad) vyrobku v souladu směrniciemi IEE. Nedodrženi tohoto pokynu můze zpúsobit problemy pri používaní a zneplatnit záruku vyrobku.
• Doporučuje se další ochrana pomoci jistiće zbytkového proudu.

Pokud je vyrobek vyroben s napajecim kabelem:

• Připojtě kabel produktu na napájení podlePokynů uvedenych nizě:

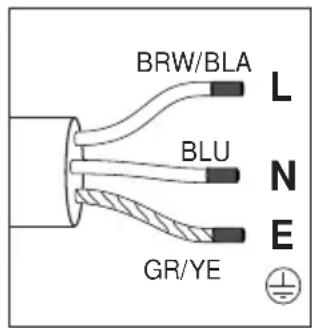

Pokud je typem napajeciho kabelu typ s tremi vodiči, pro Jednofazové pripojení:

• (BRW/BLA) Hnédá/černá = L (Fáze)
• (BLU) Modrá = N (Neutrál)
• (GR/YE) Zeleno/žluty drát = (E) (Uzemnéni)

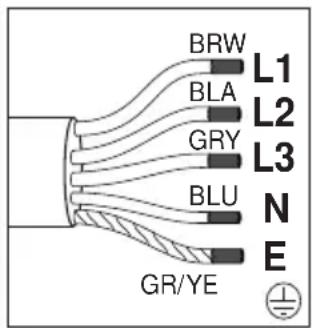

Pokud je typem napájecího kabelu typ s peti vodiči, pro Jednofázové pripojení:

• (BRW) Hnédá = L1 (Fáze)
• (BLA) Černá = L2 (Fáze)
• (GRE) Šedá = L3 (Fáze)
• (BLU) Modrá = N (Neutrál)
• (GR/YE) Zeleno/žluty drát = (E) (Uzemnéni)

Pokud je vyrobek vyroben bez napajecho kabelu:

Napajeci kabel, definovany v technické tabulce domu, se musi pripojit k produktu podlePokynu. Napajeci kabel nesmi byt z bezpečnostnich dūvodu delsī než 2 m.

• Otevřete kryt svorkovnice pomoci šroubováku.
• Zasunte napajeci kabel prses kabelovou svorku pod svorku a pripevnete ji k telu pomoci integrované sroubu na kabelu.
• Pripojte kabely dlé dodané schématu.

*Medené prmosteni

Pokud je typem napajecho kabelu typ s tremi vodiči, pro Jednofazove pripojení:

• Hnédá/čemá = L (fáze)
• Modrá = N (neutrólni)
• Zeleny/Žlutý vodič = (E) (Uzměnní)

Pokud je typem napajeciho kabelu typ s peti vodiči, pro Jednofazové pripojení:

-Hnédá = L1 (Fáze)
- Černá = L2 (Fáze)
- Sedá = L3 (Fáze)
- Modrá = N (neutrálni)
-Zeleny/zhuty vodi (E) (zemneni)

• Po dokončeni dratovych pripojeni zavrete kryt svorkovnice.
• Připojte napájeci kabel k napájení tak, ze ho nasměrujete tak, aby se nedotýkal produktu a nebyl stlačený mezi produkt a stěnu.

Prevence prd moznym rizikem pozaru!

• Ujistěte se, Že jsou vsechny elektrické spoje bezpečné a pevné, aby nedoslo k elektrického oblouku.
• Nepoužívejte poskozené kabely ani prodlužovaci kabely.
• Zajistěte, aby do místa prípojené elektriny nemohla vniknout voda ani vlhost.

Umisteni a zajisteni varné desky (obrázky 5-6-7-8)

• Po priprave mista pro instalaci spotrebice otočte varnou desku dnem vzhúru a položte ji na rovný povrch.
• Okolo vařice umistěte těsněné dodaned se spotřebičem tak, aby bylo 1-2 mm uvnitř vnějsího okrajě skla, jak uvádi Obrázek 5. Ujistěte, ze nevznikla zádná vůle mezi oběma konci a mezi sklem a těsněním.
• Zaśroubujte a zajistěte instalacni pruziny dodané se spotřebičem tak, ze jezasunete do dražky ve spodním krytu vařice, jak ukazuje Obrázek 6. (U některych modelů lze tyto pruziny zajistit do spotřebiče mimo zámovod.)
  Znovu vaic prevratte a zarovnejte jej s pracovni deskou a pak na desku ulozte. Vaic musi byt ulozen na pracovni desku pomoci pruzin a musi byt snadne jej zajistit.
• Pri umistovani varne desky na pracovni desku se ujistete, ze varna deska a pracovni deska jsou rovnobězné. Pokud nejsou paralelní, zapojte doplinskové instalacní držáky dodané se spotřebicem podle Obr. 8. Oblázek 8 zobrazuju možná mista montáze držáků. (Mista, kde je možné pripevnil vorský, se mohou lišit v závislosti na modelu produktu. Múžete se pripojit podle montáznich otvorů na vaší varné desce.) Zajistěte rovnoběznost pripojením svorek na príslušné mista. Typ a

množstvi svorek dodávanych s produktem se muže lišit v závislosti na modelu produktu.

Vytvořeni spojení varné desky s troubou a umistěné a upevněné trouby (Obrázek 9a-9b-10)

• Pripoje troubu kelektrické siti.
• Zasunte troubu snejmene dvema osobami do skriinky až do poloviny.

- Pokud je vaš typ varné desky is

vitroceramic: Varná deska má zásuvku a uzemnovaci kabel pro pripojení k troube. Jak je znázorněno na obrázku 9a, pripojte zásuvku k jejímu slotu na troube tak, aby se barvy shodovaly. Uzemnovaci kabel pripevněte pomoci šroubu znázorněné na obrázku 9a.

- Pokud je vás typ varné desky indukčni:

Varná deska má dve zásuvky a zemnicí
kabel pro pripojeni k troube. Jak je
znázornéno na obrázku 9b, pripojte
zásuvky ke slotu na troube. Upevněte
zemnicí kabel pomoci šroubu zobrażného
na obrázku 9b.

• Troubu vlozte zcela do skriinky.
• Troubu pripevnete k nabytku pomocí dodanych šroubú. (Obrázek 10)
• Na konci instalace zkontrolujte, zda jsou srouby správně utažené a zda je produkt pevně pripevně. Pokud trouba není nainstalována v souladu s pokyny a srouby nejsou správně utaženy, existuje riziko prěvráceni během používání.

Závěrečná kontrola

• Po instalaci zapněte napájení.
• Prečtěte si uživatelskou príručku pro první použití spotřebičů.
  Zkontrolujte funkce spotbrebiču.

Demontáž spotřebiců

• Odpjte spotbrebice od zdroje napajeni.
• Odrsoubujte upevnovaci srouby trouby.v
• Troubu s nejmène dvěma osobami yvtáhněte ze skřínký do poloviny.
• Odpjte troubu a varnou desku.
• Troubu zcela vytahnete.
• Pokud je varná deska zajistěna dalsimi svorkami, nejdříve je odśroubujte.
• Varnou desku vyberte zatlačení směrem nahoru od spodní Časti desky.

SK - Bezpečnostné pokyny

Pripojenie spotrebica k elektrickému napajaniu

• Napajaci kabel vasho vyrobku musi zodpovedat hodnotám v tabulke „Technické udaje".
• Ak bude produkt pripojený priamo k napájaciemu zdroju: Ak nie je mustné odpojiţ vsetky poly napájacieho napātia, musí byt' pripojená odpojovacia jegnotka s kontaktnou vzdialenost'u minimálne 3 mm (poistky, bezpečnostné spínače, stykače) a vsetky poly tejto odpojovacej jegnotky musia byt' v blízkosti (nie však vyšsie) produkt v sulade so smernicami IEE. Nedodržanie tohtoPokynu moze spôsobit prévádkové problémy a stratif platnost záruky vyrobku.
• Odporuča sa dodatočná ochrana pomocou ističa zvyškového prudu.

Ak je vyrobok vyrobeny s napajacim káblom:

• Pripojte kabel produktu na napajanie podla pogynov uvedenych nizsie:

Ak je vaš napájací kabel trovjvodičový, prejednofázové pripojenie:

• (BRW/BLA) Hnedá/čierna = L (Fáza)
• (BLU) Modrá = N (Neutrál)
• (GR/YE) Zeleny/žltý drôt = (E) (Uzemnenie)

• Zaskrutkujte a zaistite instalačné pruziny dodané so spotrebičom tak, ze ichzasuniete do ich ložka na spodnom kryte varnej dosky, ako je znázornené na obrázku 6. (Tieto pruziny možu byt' v niektorych modeloch pripevně k spotrebiču už z vyroby.)
• Varnú dosku opāt otočte, zarovnajte ho s pracovnou doskou a potom ho položte na pracovnú dosku. Varná doska sa umiestni na pracovnú dosku vdáka pruzinám a daß sa l'ahko zaistit'.
• Pri umiestnovani varnej dosky na pracovnudosku sa uistite, ze varna doska a pracovná doska su rovnobězné. Ak niesu rovnobězné, pripojte dalsie instalačné svorky dodané so spotrebicom, ako je znázornené na obrázku 8. Obrázok 8 zobrazuje možné umiestnenia svoriek. (Miesta, kde je možné pripevniť svorky, sa možtu lišit' v závislosti od modelu produktu. Možete sa pripojit podla montážnych otvorov na vašej varnej doske.) Zaistite rovnoběznost' pripojením svoriek na prislušné miesta. Typ a množstvo svoriek dodávanych s produktom sa može lišit' v závislosti od modelu produktu.

Varná doska má dve zásuvky a uzemnovaci kabel na pripojenie krure.

Demontáž spotrebičov

• Odpojte spotrebicé od zdroja napajania.
• Odskrutkujte upevnovacie skrutky rury na pečenie. v
• Rúru s najmenej dvoma osobami vytiahnite zo skinky do polovice.
• Odpojte ruru a varnu dosku.
  Ruru uplne vytiahnite.
• Ak je varná doska zaistená d'alsimi svorkami, najskór ich odskrutkujte.
• Varnú dosku vyberte zatlačením smerom nahor od spodnej Časti dosky.
