Produkttyp	Kühlschrank mit Gefrierfach
Marke	Grundig
Modell	GEHM 19320 B
Abmessungen (H x B x T)	1850 x 600 x 650 mm
Nettogewicht	70 kg
Gesamtnettokapazität	300 L
Kühlschrankkapazität	220 L
Gefrierkapazität	80 L
Klimaklasse	SN-T
Energieeffizienzklasse	E
Jährlicher Energieverbrauch	250 kWh
Geräuschpegel	40 dB
Kühlart	Umluft (No-Frost teilweise)
Abtauart	Automatisch (Gefrier), manuell (Kühl)
Kältemittel	R600a
Elektrische Leistung	100 W
Stromversorgung	220-240 V, 50 Hz
Hauptfunktionen	Kühlen, Gefrieren, LED-Beleuchtung, Gemüsefach, verstellbare Türablagen
Sicherheit	Überspannungsschutz, Kindersicherung (optional)
Wartung und Reinigung	Regelmäßige Reinigung mit weichem Tuch, periodisches Abtauen des Kühlschranks
Ersatzteile und Reparierbarkeit	Verfügbar über den Grundig-Kundendienst
Allgemeine Informationen	Installation durch Fachmann empfohlen, Beachtung der Lüftungsabstände

Häufig gestellte Fragen - GEHM 19320 B GRUNDIG

Wie stelle ich die Temperatur des Kühlschranks ein?

Verwenden Sie den Einstellknopf im Inneren des Kühlschranks. Drehen Sie ihn auf eine höhere Zahl für stärkere Kälte (normalerweise 1 bis 5). Die ideale Temperatur beträgt 4°C für den Kühlschrank und -18°C für den Gefrierschrank.

Wie tauen ich den Gefrierschrank ab?

Trennen Sie das Gerät vom Stromnetz und leeren Sie den Gefrierschrank. Lassen Sie die Tür offen und legen Sie Handtücher aus, um das Wasser aufzufangen. Kratzen Sie das Eis nicht mit scharfen Gegenständen ab. Nach dem Abtauen reinigen und wieder anschließen.

Was tun, wenn der Kühlschrank nicht mehr kühlt?

Überprüfen Sie die Stromversorgung, ob die Steckdose funktioniert und das Kabel nicht beschädigt ist. Stellen Sie sicher, dass die Temperatur nicht zu niedrig eingestellt ist und die Lufteinlässe nicht blockiert sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Dienst.

Wie reinige ich das Innere des Kühlschranks?

Trennen Sie das Gerät vom Netz, entfernen Sie alle Lebensmittel und Einlegeböden. Waschen Sie mit einem weichen Tuch und Seifenwasser, dann mit klarem Wasser nachspülen. Vermeiden Sie Scheuermittel. Trocknen Sie gründlich, bevor Sie das Gerät wieder einschalten.

Macht der Kühlschrank Geräusche?

Ein leises Betriebsgeräusch ist normal (Kompressor, Kältemittelzirkulation). Wenn das Geräusch übermäßig ist, überprüfen Sie, ob das Gerät waagerecht steht und keine Möbel berührt. Ein klackerndes Geräusch kann auf ein technisches Problem hinweisen.

Wie kann ich mit diesem Kühlschrank Energie sparen?

Stellen Sie das Gerät an einen kühlen, gut belüfteten Ort, fern von Wärmequellen. Öffnen Sie die Tür nicht zu lange. Stellen Sie sicher, dass die Türdichtungen dicht sind. Tauen Sie regelmäßig ab, um eine dicke Eisschicht zu vermeiden.

Kann ich frische Lebensmittel einfrieren?

Ja, aber beachten Sie die Gefrierkapazität auf dem Etikett. Verpacken Sie Lebensmittel in geeigneten Beuteln oder Behältern und überschreiten Sie nicht das Verfallsdatum. Tauen Sie bereits aufgetaute Lebensmittel nicht wieder ein.

Wie wechsle ich die Glühbirne des Kühlschranks?

Trennen Sie das Gerät vom Netz. Entfernen Sie die Abdeckung der Glühbirne (normalerweise geklickt oder geschraubt). Ersetzen Sie sie durch eine identische Glühbirne (Typ und Leistung). Setzen Sie die Abdeckung wieder auf und schließen Sie das Gerät an. Wenn die LED-Leuchte nicht leuchtet, wenden Sie sich an den Kundendienst.

Was tun bei längerer Abwesenheit?

Leeren Sie das Gerät, trennen Sie es vom Netz und reinigen Sie es. Lassen Sie die Türen einen Spalt offen, um Schimmelbildung zu vermeiden. Für den Gefrierschrank: leeren und vollständig abtauen lassen.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Grundig-Kundendienst oder einen autorisierten Händler. Sie können auch die Grundig-Website für Originalteile besuchen. Verwenden Sie immer zertifizierte Teile.

BEDIENUNGSANLEITUNG GEHM 19320 B GRUNDIG

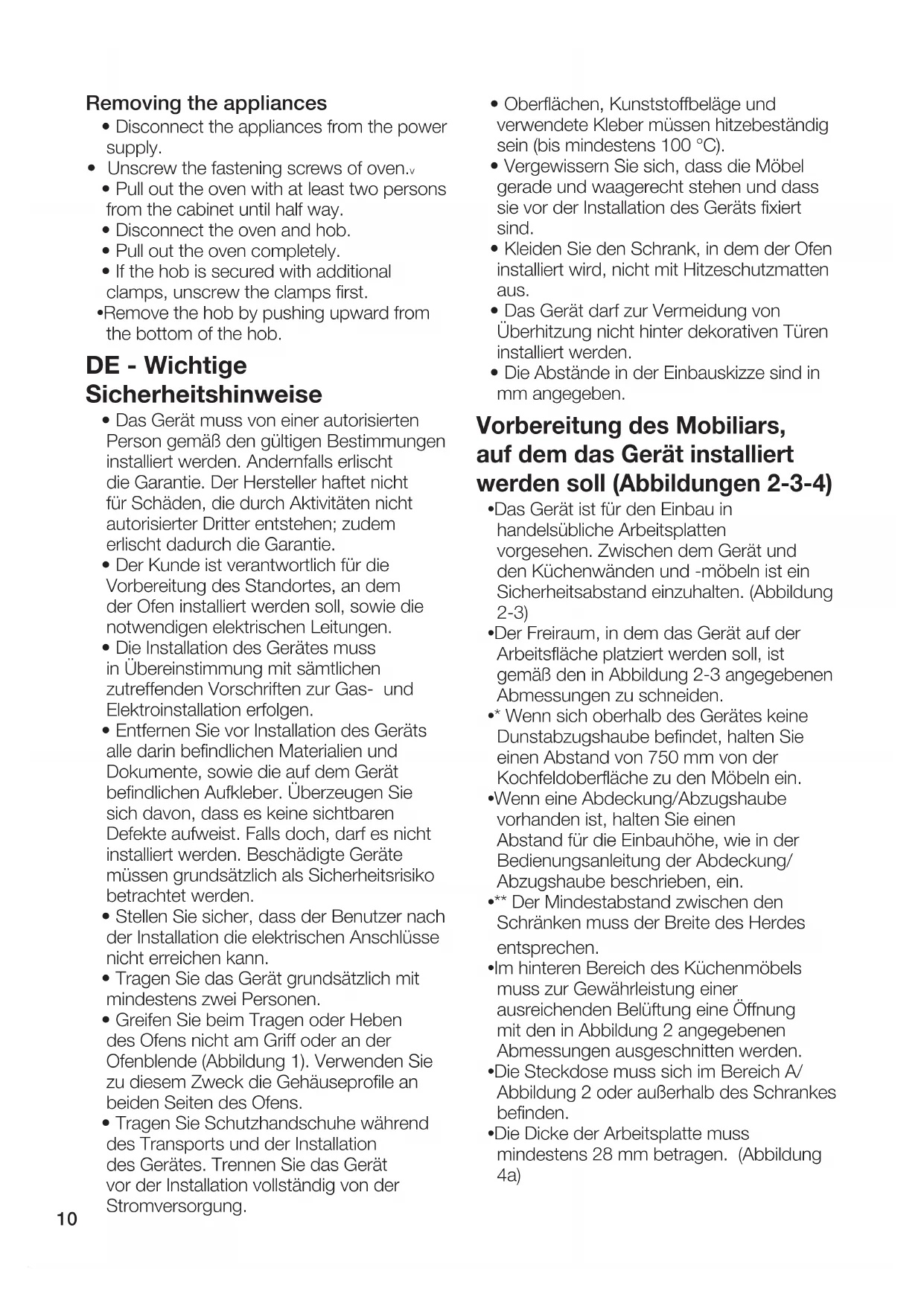

DE - Wichtige Sicherheitshinweise

• Das Gerät muss von einer autorisierten Person gemäß den gültigen Bestimmungen installiert werden. Andernfalls erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch Aktivitäten nicht autorisierter Dritter entstehen; zudem erlischt dadurch die Garantie.
• Der Kunde ist verantwortlich für die Vorbereitung des Standortes, an dem der Ofen installiert werden soll, sowie die notwendigen elektrischen Leitungen.
  Die Installation des Gerätes muss in Übereinstimmung mit samtlichen zutreffenden Vorschriften zur Gas- und Elektroinstallation erfolgen.
• Entfernen Sie vor Installation des Geräts alle darin befindlichen Materialien und Dokumente, sowie die auf dem Gerät befindlichen Aufkleber. Überzeugen Sie sich davon, dass es keine sightbaren Defekte aufweist. Falls noch,arf es nicht installiert werden. Beschädigte Geräte,müssen grundsätzlich als Sicherheitsrisiko betrachtet werden.
• Stellen Sie sicher, dass der Benutzer nach der Installation die elektrischen Anschlüsse nicht erreichen kann.
• Tragen Sie das Gerät grundsätzlich mit mindestens zwei Personen.
• Greifen Sie beim Tragen oder Hebden des Ofens nicht am Griff oder an der Ofenblende (Abbildung 1). Verwenden Sie zu diesen Zweck die Gehäuseprofile an beiden Seiten des Ofens.

• Tragen Sie Schutzhandschuhe während des Transports und der Installation des Gerätes. Trennen Sie das Gerät vor der Installation vollständig von der Stromversorgung.

• Oberflächen, Kunststoffbeläge und verwendete Kleber müssen hitzebeständig sein (bis mindestens 100^ ).

• Vergewissern Sie sich, dass die Möbel gerade und waagerecht stehen und dass sie vor der Installation des Geräts fixiert sind.
• Kleiden Sie den Schrank, in dem der Ofen installiert wird, nicht mit Hitgeschutzmatten aus.
• Das Gerät darf zur Vermeidung von Überhitzung nicht hinter decorativen Turen installiert werden.
  Die Abstände in der Einbauskizze sind in mm angegeben.

Vorbereitung des Mobiliars, auf dem das Gerät installiert werden soll (Abbildungen 2-3-4)

• Das Gerät ist für den Einbau in handelsübliche Arbeitsplatten vorgesehen. Zwischen dem Gerät und den Kuchenwänden und -möbeln ist ein Sicherheitsabstand einzuhalten. (Abbildung 2-3)
• Der Freiraum, in dem das Gerät auf der Arbeitsfläche platziert werden soll, ist gemäß den in Abbildung 2-3 angegebenen Abmessungen zu schneiden.
• Wenn sich oberhalb des Gerätes keine Dunstabzugshaube befindet, halten Sie einen Abstand von 750 mm von der Kochfeldoberfläche zu den Möbeln ein.
• Wenn eine Abdeckung/Abzugshaube vorhanden ist, halten Sie einen Abstand für die Einbauhöhe, wie in der Bedienungsanleitung der Abdeckung/Abzugshaube beschrieben, ein.
  ·^** Der Mindestabstand zwischen den Schranken muss der Breite des Herdes entsprechen.
• Im hinteren Bereich des Kuchenmöbels muss zur Gewährleistung einer ausreichenden Belüftung eine Öffnung mit den in Abbildung 2 angegebenen Abmessungen ausgeschritten werden.
  Die Steckdose muss sich im Bereich A/ Abbildung 2 oder außerhalb des Schrankes befinden.
  Die Dicke der Arbeitsplatte muss mindestens 28 mm betragen. (Abbildung 4a)

Beluftung

Die Beluftung wirkt sich direkt auf die Heizleistung des Geräts aus Selfbst wenn bei den ersten Inspektionen kein Problem festgestellt wird, konnen Bedenkden der Kunden aufgrund der Leistungsverluste beim Kochen über länger Zeiträume auftreten, wenn keine korrekten Luftungsabstände vorhanden sind.
- Mindestabstand von 15 mm einzuhalten (Abbildung 4b), um eine ausreichende Belüftung zu gewährleisten. Zusätzlich ist im Boden des Möbelgehäuses, in dem der Ofen aufgestellt wird, ein Querschnitt mit den Abmessungen 35 × 500 ~mm zu belassen. (Abbildung 2)

Installation des Geräts

Elektrischer Anschluss

• Schlieben Sie das Gerät an eine geerdete Schutzkontaktsteckdose/Leitung an, die mit einer Sicherung passender Kapazität abgesichert ist - schauen Sie sich dazu die "Technische Daten"-Tabelle an. Lassen Sie durch einen qualifizierten Elektriker eine Erdung vormehmen, wenn Sie das Gerät mit oder ohne Transformer verwenden. Der Hersteller haftet nicht bei Schäden, die durch den Einsatz des Gerätes ohne vorschrifsmäßige Erdung entstehen.
• Trennen Sie das Gerät vollständig von der Stromversorgung, bevor Sie an der Elektroinstallation arbeiten. Es besteht Stromschlaggefahr.
• Das Gerätarf nur von einer autorisierten Fachkraft an das Stromnetz angeschlossen werden. Der Hersteller haftet nicht für Schäden, die durch Handlungen nicht autorisierter Dritter entstehen.
• Das Gerät sollte so installiert werden, dass es jederzeit vom Netz getrennt werden kann. Die Trennung muss entsprechend den Gebäuderichtlinien mit einem in die feste Elektroinstallation integrierten Schalter oder einer Sicherung ausgeführrt werden
• Die Rückseite des Ofens und die Unterseite des Kochfelds werden heiß, wenn es verwendet wird. Stellen Sie sicher, dass der elektrische Anschluss nicht mit der Rückseite in Kontakt kommt, da sonst die Verbindungen beschädigt werden können.
• Das Verbindungskabelarf nicht geklemmt, verbogen oder eingeklemmt werden und darf nicht mit bereits Teilen der Geräte in Berührung kommt. Sie konnen dazu führen, dass die Geräte kurzschreiben und

durch das Schmelzen des Kabels Feuer fangen. Wenn das Netzkabel beschädigt ist, muss es von einem qualifizierten Elektriker ersetzt werden. Andemfalls besteht die Gefahr eines Stromschlags, eines Kurzschlusses oder eines Brandes!
- Der Stecker des Netzkabels sollte nach der Installation weniger zugänglich sein (jedoch nicht über den Kochfeldern).
- Bei der Verkabelung,müssen Sie die nationalen/lokalen elektrischen Vorschriften einhalten und eine für die Geräte geeignete Steckdose/Leitung und einen Stecker verwenden. Wenn die Leistungsgrenzen des Produkts die Strombelastbarkeit der Steckdose/Leitung überschreiben, müssen Sie das Produkt direkt an die feste elektrische Installation anschließen,ohne die Steckdose/Leitung zu verwenden.
- Stellen Sie sicher, dass der Sicherungswert mit dem Produkt kompatibel ist.
- Der Anschluss muss den im jeweiligen Land geltenden Vorschriften entsprechen.
- Die Daten der Netzversorgung müssen mit den auf dem Typenschild des Produkts angegebenen Daten übereinstimmen. Möglicherweise sehen Sie das Typenschild des Kochfelds auf der Unterseite des Kochfelds und öffnen die Ofentür, um das Typenschild des Ofens zu sehen.
- Das Netzkabel des Gerätes muss den Angaben der "Technische Daten"-Tabelle entsprechend gewählt werden.
- Falls Netzanschluss nicht vollständig getrennt werden kann, muss ein Trennschalter (Sicherung, Netzschalter oder dergleichen) mit mindestens 3 mm Kontaktabstand zwischengeschäftet werden. Die Installationsvorschriften nach IEE sind einzuhalten. Bei Nichtbeachtung kann es zu Betriebsstörungen und zum Erlöschen der Garantie kommt.
- Wir empfehlen eine zusätzliche Absicherung mit Fehlerstromschutzschalter (Fl-Schutzschalter).

Wenn das Produkt mit Kabel hergestellt wird:

• SchlieBen Sie das Produktkabel wie unter angegeben an die Stromversorgung an: Wenn Ihr Netzkabeltyp 3-Leitertype ist, für 1-phasigen Anschluss:

• (BRW/BLA) Braun/Schwarz = L (Phase)

• (BLU) Blau = N (Neutral)

• (GR/YE) Grüner/gelber Draht = (E)

(Erdung)

Wenn Ihr Netzkabeltyp 5-Leitertype ist, für 3-phasigen Anschluss:

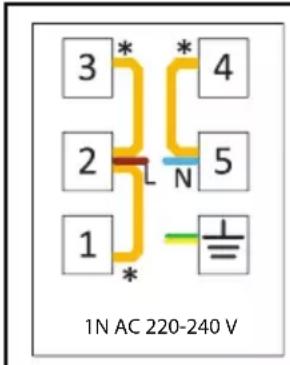

Wenn das Produkt ohne Kabel hergestellt wird:

Wahlen Sieitte entsprechend der Elektroinstallation bei Ihnen zu Hause ein Netzkabel aus der Tabelle „Technische Daten". Die Länge des Netzkabels darf aus Sicherheitsgründen nicht mehr als 2 m betragen.

• Offnen Sie die Anschlussabdeckung mit einem Schraubendreher.
• Stecken Sie das Netzkabel durch die Kabelklemme unter dem Anschluss; befestigen Sie es mit der an der Kabelklemmkomponente integrierten Schraube am Hauptgerät.
• SchlieBen Sie die Kabel gemäß Anschlussdiagramm an:

• Kupferbrücke Wenn Ihr Netzkabeltyp 3-Leitertype ist, für
  1-phasigen Anschluss:
• Braun/Schwarz = L (Phase)
• Blau = N (Neutral)
• Grüner/gelber Draht = (E) (Erdung)

Wenn Ihr Netzkabeltyp 5-Leitertyp ist, für

3-phasigen Anschluss:

• Braun = L1 (Phase)

• Schwarz = L2 (Phase)

• Grau = L3 (Phase)

• Blau = N (Neutral)

• Grüner/gelber Draht = (E) Erdung)

• Nach Abschluss der Verkabelung schreiben Sie die Anschlussabdeckung.

• Das Netzkabelarf nicht unter dem Ofen oder zwischen Ofen und Mobel eingeklemmt oder verbogen werden.

Brandschutzvorkehrungen

• Stellen Sie sicher, dass die elektrische Verbindung richtig in die Steckdose eingesteckt ist und keine Funken erzeugt.
• Betreiben Sie das Gerät nicht mit beschädigten Netzkabeln oder Verlängerungskabeln, verwenden Sie ausschließlich Originalkabel.
• Vergewissem Sie sich, dass die Steckdose, an die das Gerät angeschlossen wird, nicht feucht ist.

Platzierung und Befestigung des Kochfelds (Abbildungen 5-6-7-8)

• Nachdem Sie den Installationsort der GeräteVBoreitet haben, drehen Sie das Kochfeld auf den Kopf und stellen Sie ihn auf eine flache Oberfläche.
• Bringen Sie die mit dem Gerät mitgelieferte Dichtung um das Kochfeld herum so an, dass sie sich 1-2 mm innerhalb der Außenkante des Glases befindet, wie in Abbildung 5 dargestellt. Stellen Sie sicher, dass zwischen beiden Enden und zwischen Glas und Dichtung kein Spielraum bleibt.
• Schrauben und befestigen Sie die mit dem Gerät gefelieferten Montagefedern, indem Sie sie in ihren Sitz am unteren Gehäuse des Kochfelds einrasten setzen, wie in Abbildung 6 dargestellt. (Bei einigen Modellen können diese Federn ab Werk am Gerät befestigt werden).
• Drehen Sie das Kochfeld erneut und richten Sieihn an der Arbeitsplatte aus und stellen Sieihn dann auf die Arbeitsplatte. Der Kocher muss durch die Federn auf die Arbeitsplatte gestellt werden, und er muss leicht zu befestigen sein.
• Achten Sie darauf, dass das Kochfeld und die Arbeitsplatte parallel sind, wenn Sie den Herd auf die Arbeitsplatte stellen. Wenn sie nicht parallel ist, schließen Sie die mit dem Gerät gelieferten zusätzlichen Installationsklemmen an, wie in Abbildung 8 gezeigt. Abbildung 8 zeigt die möglichen Einbauorte der Klemmen. (Die Positionen,

an denen die Klemmen angebracht werden können, können je nach Produktmodell variieren. Sie können entsprechend den Befestigungslöchem an Ihrm Kochfeld anschließen.) Stellen Sie die Parallelitätsher, indem Sie die Klemmen an den entsprechenden Stellen anbringen. Die Art und Menge der mit dem Produkt gefelften Klemmen kann je nach Produktmodell variieren.

Herstellen der Kochfeld-Ofen-Verbindung und Platzieren und Befestigen des Ofens (Abbildung 9a-9b-10)

• Verbinden Sie den Ofen mit der Stromversorgung.
• Schieber Ben Sie den Ofen zentriert mit mindestens zwei Personen bis zur Häfte in den Schrank.
• Wenn Ihr Kochfeldtyp vitrokeramisch ist: Das Kochfeld verfügt über eine Steckdose und ein Erdungskabel, die an den Ofen angeschlossen werden können. Schreiben Sie die Steckdose wie in Abbildung 9a gezeigt so an den Schlitz des Ofens an, dass die Farben übereinstimmen. Befestigen Sie das Erdungskabel mit der in Abbildung 9a gezeigten Schraube.
• Wenn Ihr Kochfeld Typ Induktion ist: Das Kochfeld verfügt über zwei Steckdosen und ein Erdungskabel, das an den Ofen angeschlossen werden kann. Schließen Sie die Steckdosen wie in Abbildung 9b gezeigt an den Steckplatz des Ofens an. Befestigen Sie das Erdungskabel mit der in Abbildung 9b gezeigten Schraube.
• Stellen Sie den Ofen vollständig in den Schrank.
• Befestigen Sie den Ofen mit den mitgelieferten Schrauben an den Möbeln. (Abbildung 10)
• Überprüfen Sie am Ende der Installation, ob die Schrauben richtig angezogen sind und ob das Produkt fest sitzt. Wenn der Ofen nicht gemäß den Anweisungen installiert wird und die Schrauben nicht richtig angezogen sind, besteht die Gefahr eines Kippens während des Gebrauchs.

Letzte Kontrolle

• Schalten Sie nach der Installation die Stromversorgung ein.
• Lesen Sie die Bedienungsanleitung für die erstige Verwendung der Geräte.
• Überprüfen Sie die Funktionen der Geräte.

Geräte entfernen

• Trennen Sie die Geräte von der Stromversorgung.
• Lösen Sie die Befestigungsschrauben des Ofens.v
• Ziehen Sie den Ofen mit mindestens zwei Personen bis zur Häfte aus dem Schrank.
• Trennen Sie den Ofen und das Kochfeld.
• Den Backofen ganz herausziehen.
• Wenn das Kochfeld mit zusätzlichen Klemmen gesichert ist, schrauben Sie zuerst die Klemmen ab.
• Entfernen Sie das Kochfeld, indem Sie es von der Unterseite des Kochfelds nach oben drücken.
