NÁVOD K OBSLUZE MS 7854 Mesko

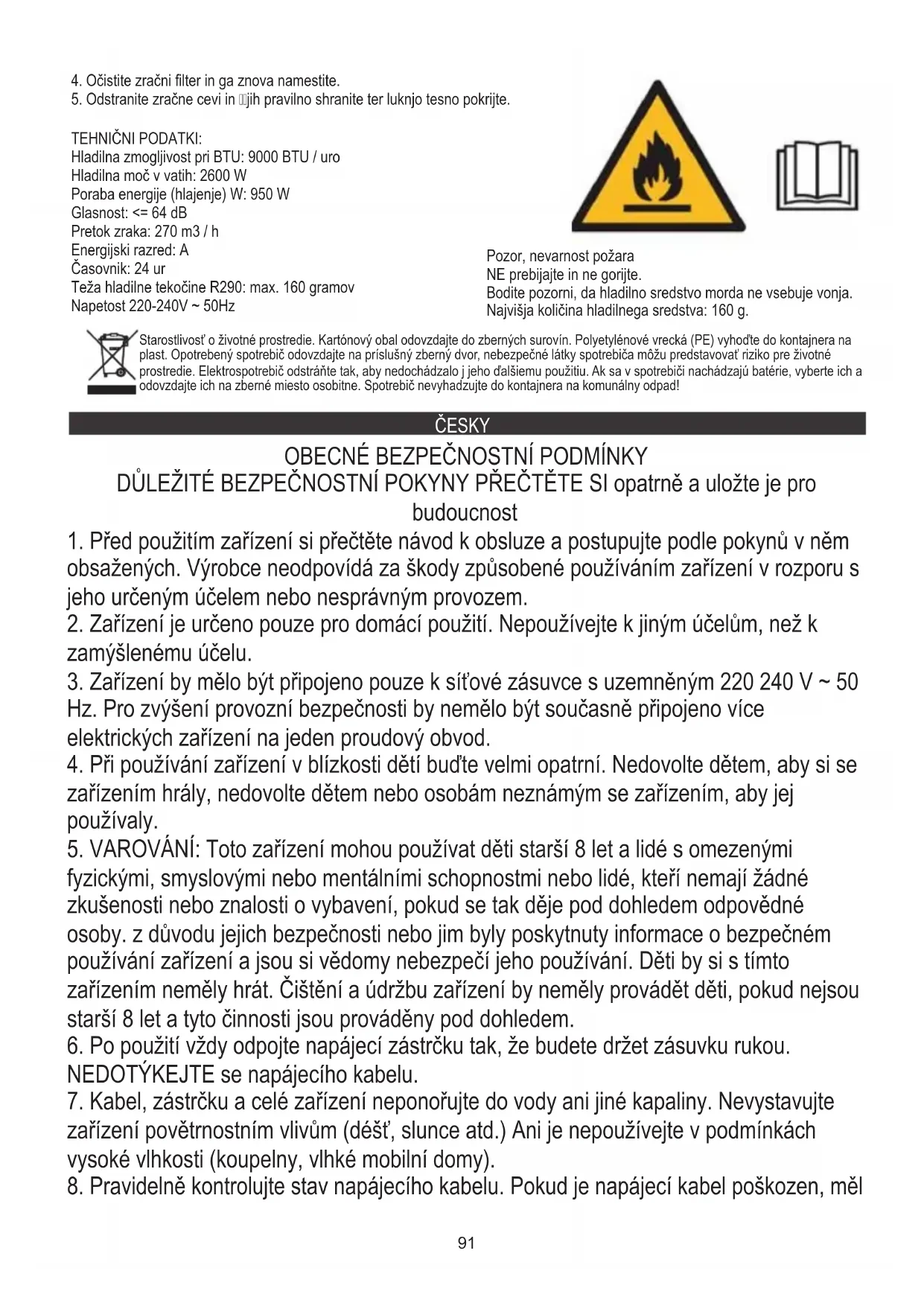

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY PŘEČTĚTE SI opatrně a uložte je pro budoucnost

1. Před použitím zařízení si přečtěte návod k obsluze a postupujte podle pokynů v něm

obsažených. Výrobce neodpovídá za škody způsobené používáním zařízení v rozporu s jeho určeným účelem nebo nesprávným provozem.

2. Zařízení je určeno pouze pro domácí použití. Nepoužívejte k jiným účelům, než k

3. Zařízení by mělo být připojeno pouze k síťové zásuvce s uzemněným 220 240 V ~ 50

Hz. Pro zvýšení provozní bezpečnosti by nemělo být současně připojeno více elektrických zařízení na jeden proudový obvod.

4. Při používání zařízení v blízkosti dětí buďte velmi opatrní. Nedovolte dětem, aby si se

zařízením hrály, nedovolte dětem nebo osobám neznámým se zařízením, aby jej používaly.

5. VAROVÁNÍ: Toto zařízení mohou používat děti starší 8 let a lidé s omezenými

fyzickými, smyslovými nebo mentálními schopnostmi nebo lidé, kteří nemají žádné zkušenosti nebo znalosti o vybavení, pokud se tak děje pod dohledem odpovědné osoby. z důvodu jejich bezpečnosti nebo jim byly poskytnuty informace o bezpečném používání zařízení a jsou si vědomy nebezpečí jeho používání. Děti by si s tímto zařízením neměly hrát. Čištění a údržbu zařízení by neměly provádět děti, pokud nejsou starší 8 let a tyto činnosti jsou prováděny pod dohledem.

6. Po použití vždy odpojte napájecí zástrčku tak, že budete držet zásuvku rukou.

NEDOTÝKEJTE se napájecího kabelu.

7. Kabel, zástrčku a celé zařízení neponořujte do vody ani jiné kapaliny. Nevystavujte

zařízení povětrnostním vlivům (déšť, slunce atd.) Ani je nepoužívejte v podmínkách vysoké vlhkosti (koupelny, vlhké mobilní domy).

8. Pravidelně kontrolujte stav napájecího kabelu. Pokud je napájecí kabel poškozen, měl

9. Nepoužívejte spotřebič s poškozeným napájecím kabelem nebo pokud spadl nebo je

poškozen jiným způsobem nebo pokud nefunguje správně. Neopravujte zařízení sami, mohlo by dojít k úrazu elektrickým proudem. Poškozené zařízení odneste do příslušného servisního střediska ke kontrole nebo opravě. Veškeré opravy smí provádět pouze autorizovaný servis. Nesprávně provedené opravy mohou pro uživatele představovat vážné nebezpečí.

10. Umístěte zařízení na chladný, stabilní povrch, mimo horké kuchyňské spotřebiče,

jako jsou: elektrický sporák, plynový hořák atd.

11. Ujistěte se, že nic neblokuje přívod a odvod vzduchu ze zařízení

12. Používejte zařízení pouze na rovném povrchu, aby se zabránilo úniku kondenzátu

13. Pro zajištění dodatečné ochrany je vhodné do elektrického obvodu nainstalovat

zařízení na proudový chránič (RCD) s jmenovitým zbytkovým proudem nepřesahujícím 30 mA. Požádejte o to elektrikáře.

14. Pravidelně čistěte vzduchový filtr. Četnost čištění závisí na čistotě vzduchu.

15. Po vypnutí zařízení vyčkejte alespoň 5 minut, než jej znovu zapnete.

16. Nepoužívejte zařízení na slunných místech. Když se zařízení přehřeje, zapne se

ochrana proti přehřátí.

17. Pro zajištění účinného chlazení by měla být mezi bočními stěnami zařízení a stěnou

nebo nábytkem nebo závěsy dodržena vzdálenost nejméně 60 cm.

18. Vzhledem k omezenému výkonu zařízení, pokud je rozdíl mezi cílovou teplotou a

okolní teplotou příliš velký, nemusí být cílové teploty dosaženo.

19. Abyste snížili riziko požáru, úrazu elektrickým proudem nebo zranění při používání

klimatizace, dodržujte následující základní opatření: a) Připojte k uzemněné zásuvce pomocí 3 pinů. b) Neodstraňujte uzemňovací kolík. c) Nepoužívejte adaptér. d) Nepoužívejte prodlužovací kabel. e) Před údržbou odpojte klimatizaci. f) K přemisťování a instalaci klimatizace použijte dvě nebo více osob.

20. Nepoužívejte prostředky, které urychlují proces odmrazování nebo čištění, než ty,

které doporučuje výrobce.

21. Zařízení by mělo být skladováno v místnosti bez stálých provozních zdrojů zapálení,

například: otevřený oheň, plynové spotřebiče nebo elektrické ohřívače. PŘED PRVNÍM POUŽITÍM - (obrázek E) Připojte konektory k potrubí pro odvod vzduchu následujícím způsobem:

1. Prodlužte potrubí pro odvod vzduchu (9) vytažením obou konců potrubí.

2. Zašroubujte potrubí pro odvod vzduchu (9) do konektoru potrubí pro odvod vzduchu (10).

3. Připojte konektor výfukového potrubí (10) k zařízení.

1. Udržujte jednotku alespoň 1 metr od televize nebo rádia, aby nedošlo k elektromagnetickému rušení.

2. Nevystavujte jednotku přímému slunečnímu světlu, aby nedošlo k vyblednutí barvy povrchu.93

3. Při přepravě nenaklánějte jednotku o více než 35 ° nebo vzhůru nohama. Pokud bylo zařízení během přepravy převráceno,

položte jej správně a počkejte 2–4 hodiny, než jej spustíte.

4. Umístěte jednotku na rovný povrch se sklonem menším než 5 °.

5. Jednotka pracuje efektivněji v určitých místnostech, vyberte nejlepší umístění:

- Vedle okna, dveří nebo francouzského okna. - Udržujte požadovanou vzdálenost od výstupu zpětného vzduchu ke zdi nebo jiným překážkám alespoň 60 cm. - Prodlužte vzduchovou hadici, abyste zajistili, že na druhém konci vzduchové hadice bude volný prostor mezi dveřmi okna, francouzským oknem nebo otvorem ve zdi. - Výstup nebo sání vzduchu nelze zablokovat ochrannou mřížkou ani žádnou překážkou. Chcete -li prodloužit životnost jednotky, vypusťte zkondenzovanou vodu z vypouštěcího otvoru (8), než ji na konci sezóny uložíte do skladu. POPIS ZAŘÍZENÍ (obrázky A a B)

1. Ovládací panel 2. Výstup studeného vzduchu

3. Signální přijímač 4. Dálkový ovladač

5. Přepravní rukojeť 6. Výfukové potrubí

7. Vstup výparníku 8. Vypouštěcí zátka

9. Potrubí pro odvod vzduchu 10. Konektor potrubí pro odvod vzduchu

11. Adaptér výfuku okna

OVLÁDACÍ PANEL (obrázek C) A. Tlačítko napájení B. Tlačítko rychlosti ventilátoru C. Tlačítko režimu D. Tlačítko časovače / zvýšení teploty E. Tlačítko časovače / snížení teploty F. Indikátor nízké rychlosti ventilátoru G. Indikátor vysoké rychlosti ventilátoru K. Indikátor režimu chlazení L. Indikátor režimu odvlhčování M. Indikátor režimu ventilátoru N. Tlačítko časovače R. WF - indikátor plné vody S. Nastavení teploty / Zobrazení časovače W. Indikátor časovače DÁLKOVÝ OVLADAČ - obrázek D Dálkový ovladač vysílá signály do přijímače signálu (3). Tlačítko „A“ - spotřebič se spustí, když je pod napětím, nebo se zastaví, když je v provozu, pokud stisknete toto tlačítko. Tlačítko "C" - stisknutím vyberte provozní režim: "K", "L" nebo "M". Rozsvítí se vhodný indikátor. Tlačítko „B“ - stisknutím postupně zvolíte otáčky ventilátoru. Rozsvítí se vhodný indikátor. Tlačítko „D“ / „E“ - stisknutím nastavíte požadovanou teplotu v místnosti nebo časovač. Displej „S“ zobrazuje požadovanou teplotu, nikoli aktuální teplotu v místnosti. Tlačítko „N“ - stisknutím nastavíte čas automatického vypnutí a automatického zapnutí. OVLÁDÁNÍ OVLÁDACÍHO PANELU

CHLAZENÍ / SUŠENÍ / VENTILÁTOR

1. Zapněte zařízení.

a) Připojte zařízení a poté zařízení jednou pípne. b) Stiskněte tlačítko „A“, poté se zařízení zapne. c) LED displej ukazuje nastavenou teplotu.

2. Zvolte provozní režim

Stisknutím tlačítka „C“ vyberte požadovaný provozní režim podle pořadí: Režim chlazení "K" -> Režim sušení "L" -> Režim ventilátoru "M.”

Teplotu lze nastavit v rozsahu 16 ° -31 ° C. Jedním stisknutím tlačítka „D“ nebo „E“ zvýšíte nebo snížíte teplotu o 1 ° C. Panel LED zařízení zobrazuje cílovou teplotu po dobu 5 sekund a poté zobrazuje nastavenou teplotu, nikoli aktuální teplotu v místnosti. Po nastavení teploty v režimu chlazení „K“, pokud znovu zvolíte režim chlazení „K“ nebo režim ventilátoru „M“, LED displej zobrazí výchozí cílovou teplotu 25 ° C.

4. Upravte rychlost ventilátoru

Stisknutím tlačítka „B“ vyberte požadovanou rychlost ventilátoru zobrazenou postupně: Nízká rychlost „F“ -> Vysoká rychlost G

Když znovu stisknete tlačítko „A“, zařízení zní „di“ a přestane fungovat.94

6. Stisknutím tohoto tlačítka „N“ nastavíte časovač.

Pracovní principy režimů: Režim odvlhčení „L“:

1. Ventilátor poběží nízkou rychlostí a rychlost nelze nastavit.

Nastavení teploty není účinné. Při vstupu do režimu odvlhčování zařízení automaticky upraví nastavenou teplotu o 2 ° C pod pokojovou teplotu.

2. Když pokojovou teplotu ≤ 16 ℃ nelze odvlhčit, ventilátor poběží na nízkou rychlost.

VAROVÁNÍ: Při provozu zařízení v podmínkách různé vlhkosti by měla být vypouštěcí zátka (8) neustále otevřená a měla by zajišťovat stálý odtok vody. Pro pohodlné vypouštění vody použijte trubku, která je součástí sady. COOL režim „K“: 1. Když je pokojová teplota vyšší než teplota nastavená na ovládacím panelu, kompresor začne běžet. Zařízení chladí místnost. 2. Když je pokojová teplota nižší než teplota nastavená na ovládacím panelu, kompresor se zastaví a ventilátor pracuje s původní nastavenou rychlostí. Režim ventilátoru „M.“.

1. Ventilátor běží nastavenou rychlostí a kompresor neběží.

2. Nastavení teploty není účinné.

Provoz časovače "N":

1. Stisknutím tlačítka „N“ nastavíte čas automatického vypnutí, když je jednotka v provozu.

2. Stisknutím tlačítka „N“ nastavíte čas automatického zapnutí, když je jednotka připravena.

3. Čas lze upravit v rozmezí od 1 hodiny do 24 hodin stisknutím tlačítka „D“ （+） nebo „E“ （-).

Oznámení: Hlavní řídicí deska má paměťovou funkci, když je zařízení připraveno ke spuštění, ale ve stavu zastavení, hlavní řídicí deska si může zapamatovat inicializaci pracovního režimu. Když jednotku zapnete, bude fungovat stejně jako v minulém režimu, není třeba pracovní režim znovu resetovat.

1. Posunutím zadního krytu otevřete a sejměte izolační fólii z baterií.

2. Vložte baterie do přihrádky správnou stranou. Póly baterií se musí shodovat se značkami „+“ a „-“ na dálkovém ovladači.

3. Dlouho nepoužíváte, vyjměte baterie.

4. Abyste zabránili znečištění životního prostředí, vyjměte použité baterie a zlikvidujte je vhodným způsobem.

Chcete -li zařízení ovládat, namiřte dálkový ovladač (4) na přijímač signálu (3). Dálkový ovladač (4) bude ovládat zařízení na vzdálenost 5 metrů, když ukazuje na signálový receptor (3) zařízení.

Ochranné zařízení může vypnout a zastavit spotřebič v následujících případech:

1. v režimu chlazení: teplota vzduchu v místnosti je přes 43 ° C

2. v režimu chlazení: pokojová teplota je nižší než 16 ° C

3. v režimu odvlhčování: pokojová teplota je nižší než 16 ° C

Pokud zařízení běží v režimu chlazení „K“ nebo odvlhčuje režim „L“ s otevřenými dveřmi nebo okny po dlouhou dobu, když je relativní vlhkost vyšší než 80%, může z výstupu kapat rosa. Ochranné zařízení bude fungovat v následujících případech:

1. Restartování zařízení ihned po ukončení práce nebo změně zvoleného režimu během práce musíte počkat 3 minuty.

2. Pokud byla zástrčka odstraněna, po restartu se zařízení vrátí do původního režimu, TIMER ON a TIMER OFF - je nutné znovu nastavit. UPOZORNĚNÍ: V tomto zařízení je skryta recyklace kondenzační vody. Kondenzační voda je částečně udržována v recyklaci mezi kondenzátorem a vestavěnou vodní deskou. Když hladina vody stoupne na horní úroveň, zvýší se pomocí plovákového spínače, poté se (W.F.) rozsvítí indikátor plné hladiny „R“, který vám připomene vypuštění vody. Přerušte prosím napájení, přemístěte spotřebič na vhodné místo, vytáhněte vypouštěcí zátku a úplně vypusťte vodu. Po vypouštění znovu nainstalujte vypouštěcí zátku (8), jinak může dojít k úniku zařízení a zvlhčení místnosti. Pokud není vypuštěn 5 minut po W.F. indikace zapnuta, na displeji se zobrazí E4.95 Pokud je spotřebič umístěn v poloze připouštějící odtokovou vodu, můžete také připojit odtokovou trubku k odtokovému otvoru a vypustit vodu. Do soupravy je přidána odtoková trubka s vnitřním průměrem 9 mm, vnějším průměrem 12 mm, materiál: PVC. Odstraňování problémů

1) Problém: Nepracujte.

Analýza: a) je možné, že dojde k přepnutí ochranného krytu nebo pojistky, počkejte prosím 3 minuty a spusťte znovu, ochranné zařízení může bránit zařízení v činnosti. c) baterie v dálkovém ovladači jsou pravděpodobně vybité. d) Možná není zástrčka správně zapojena.

2) Problém: funguje pouze krátkodobě

Analýza: a) pokud se nastavená teplota blíží pokojové teplotě, můžete nastavenou teplotu snížit. b) Možná je výstup vzduchu zablokován překážkou. Odneste překážku.

3) Problém: Funguje, ale ne chladne

Analýza: a) možná jsou dveře nebo okno otevřené. b) možná v těsné blízkosti je jiný tepelně pracující spotřebič jako topení nebo lampa atd. c) vzduchový filtr je špinavý, vyčistěte jej. d) je zablokován výstup nebo sání vzduchu. f) nastavená teplota je příliš vysoká.

4) Problém: Únik vody během pohybu.

Analýza: a) Před přesunem vypusťte kondenzát. b) Abyste zabránili úniku vody, umístěte zařízení na rovnou zem.

5) Problém: Nepracujte a rozsvítí se kontrolka „W.F“ vody

Analýza: a) Vytáhněte gumovou zátku, abyste vypustili vodu. b) pokud je často v tomto stavu, kontaktujte kvalifikovaný servisní technik. Odstraňování problémů

6) Problém: Zařízení nelze spustit.

Analýza: a) možná není zapojen. Zapojte to tedy. b) může dojít k poškození zástrčky nebo zásuvky. Nahradit poskytovatelem služeb. c) je pravděpodobně poškozená pojistka Vyměňte pojistku u poskytovatele služeb (specifikace: 3,15A/250VAC).

7) Problém: Zařízení se automaticky zastaví.

Analýza: a) načasování vypnuto nebo dosažena nastavená teplota. Restartujte jej nebo počkejte na automatické přepnutí.

8) Problém: žádný studený vzduch v režimu COOL „K“.

Analýza: a) pokojová teplota je nižší než nastavená teplota. Je to normální jev, stroj se automaticky přepne, když je pokojová teplota vyšší než nastavená teplota. b) Zařízení vstupuje do protimrazové ochrany. Zařízení se automaticky přepne po skončení ochrany proti zamrznutí.

9) Problém: LED displej indikuje chybový kód „E0“

Analýza: a) snímač pokojové teploty selže nebo je poškozený. Vyměňte snímač pokojové teploty poskytovatelem služeb.

10) Problém: LED displej indikuje poruchový kód „E4“

Analýza: a) varování plné vody. Vylijte vodu.

1. Před odpojením od napájení nejprve vypněte zařízení.

2. Otřete měkkým a suchým hadříkem. Pokud je spotřebič velmi znečištěný, použijte k čištění vlažnou vodu pod 40 ° C.

3. K čištění zařízení nikdy nepoužívejte těkavé látky, jako je benzín nebo lešticí prášek.

Údržba vzduchového filtru Pokud zařízení pracuje v extrémně prašném prostředí, je nutné vyčistit vzduchový filtr každé 2 týdny. Vyčistěte následujícím způsobem:

1. Nejprve zastavte zařízení, zatlačte nahoru vzduchový filtr (obrázek F).

2. Vyčistěte a znovu nainstalujte vzduchový filtr.96

Staráme se o životní prostředí. Papírové obaly odevzdávejte do sběrných surovin. Polyetylenová balení (PE) vhazujte do odpadkových košů na plasty. Použité zařízení odevzdávejte do sběrného dvoru, protože se v něm mohou nacházet části, které jsou pro životní prostředí škodlivé nebo nebezpečné. Elektrospotřebiče odevzdávejte v takové podobě, aby bylo znemožněno jejich další použití. Pokud se v zařízení nacházejí baterie, vyjměte je a odevzdejte zvlášť. DANSKI GENERELLE SIKKERHEDSBETINGELSER VIGTIGE SIKKERHEDSINSTRUKTIONER LÆS PERSONLIG OG SPAR FOR FREMTID

1. Pokud zařízení nebudete delší dobu používat, vytáhněte gumovou zátku vypouštěcího otvoru (8), abyste vypustili vodu.

2. Ponechejte spotřebič v provozu v režimu ventilátoru pouze půl dne během slunečného dne, aby se spotřebič uvnitř vysušil a zabránil plesnivosti. 3. Zastavte zařízení, vytáhněte zástrčku napájecího kabelu, poté vyjměte baterie dálkového ovladače a zařízení řádně uložte.

4. Vyčistěte vzduchový filtr a znovu jej nainstalujte.

5. Vyjměte vzduchové hadice, řádně je uložte a pevně zakryjte otvor.

TECHNICKÁ DATA: Chladicí výkon při BTU: 9000 BTU / hod Chladicí výkon ve wattech: 2 600 W Spotřeba energie (chlazení) W: 950 W Hlasitost: <= 64 dB Průtok vzduchu: 270 m3 / h Energetická třída: A. Časovač: 24 hodin Hmotnost chladiva R290: max. 160 gramů Napětí 220-240V ~ 50Hz97

8. Pravidelne kontrolujte stav napájacieho kábla. Ak je napájací kábel poškodený, mal

2. Nevystavujte jednotku priamemu slnečnému svetlu, aby nedošlo k vyblednutiu farby povrchu.

1. Ovládací panel 2. Výstup studeného vzduchu

3. Prijímač signálu 4. Diaľkový ovládač

5. Transportná rukoväť 6. Výfukové potrubie

7. Vstup výparníka 8. Vypúšťacia zátka

9. Odvodný vzduchový kanál 10. Konektor výfukového vzduchového potrubia

11. Adaptér výfuku okna

6. Stlačením tohto tlačidla „N“ nastavíte časovač.

Pracovné zásady režimov: Režim odvlhčovania „L“:

2. Stlačením tlačidla „N“ nastavte čas automatického zapnutia, kým je jednotka pripravená.

1) Problém: Nepracujte.

8) Problém: v režime COOL „K“ nie je studený vzduch.

Analýza: a) teplota v miestnosti je nižšia ako nastavená teplota. Je to normálny jav, zariadenie sa automaticky prepne, keď je izbová teplota vyššia ako nastavená teplota. b) Zariadenie prejde do protimrazovej ochrany. Zariadenie sa automaticky vypne po skončení protimrazovej ochrany.

9) Problém: LED displej indikuje poruchový kód „E0“

Analýza: a) snímač teploty miestnosti zlyhá alebo je poškodený. Vymeňte snímač izbovej teploty za poskytovateľa služieb.

10) Problém: LED displej indikuje poruchový kód „E4“

Analýza: a) výstraha plná vody. Vypustite vodu.138

2. Vyčistite a znova nainštalujte vzduchový filter.

4. Vyčistite vzduchový filter a znova ho nainštalujte.

5. Vyberte vzduchové hadice, uložte ich správne a otvor pevne zakryte.
