MANUALE UTENTE MS 7854 Mesko

CONDIZIONI GENERALI DI SICUREZZA

1. Prima di utilizzare il dispositivo, leggere il manuale operativo e seguire le istruzioni in

esso contenute. Il produttore non è responsabile per danni causati dall'uso del dispositivo contrario allo scopo previsto o al funzionamento improprio.

2. Il dispositivo è solo per uso domestico. Non utilizzare per altri scopi diversi da quelli

3. Il dispositivo deve essere collegato solo a una presa CA con una messa a terra da

220 240 V ~ 50 Hz. Per aumentare la sicurezza operativa, più dispositivi elettrici non devono essere collegati contemporaneamente a un circuito di corrente.

4. Usare estrema cautela quando si usa il dispositivo quando i bambini sono nelle

vicinanze. Non consentire ai bambini di giocare con il dispositivo, non consentire ai bambini o alle persone che non hanno familiarità con il dispositivo di usarlo.

5. AVVERTENZA: questa apparecchiatura può essere utilizzata da bambini di età

superiore a 8 anni e persone con capacità fisiche, sensoriali o mentali limitate o persone che non hanno esperienza o conoscenza dell'attrezzatura, se ciò viene fatto sotto la supervisione di una persona responsabile per la loro sicurezza o hanno ricevuto loro76 informazioni sull'uso sicuro del dispositivo e sono consapevoli dei pericoli connessi all'uso. I bambini non devono giocare con l'attrezzatura. La pulizia e la manutenzione del dispositivo non devono essere eseguite da bambini, a meno che non abbiano più di 8 anni e queste attività siano svolte sotto controllo.

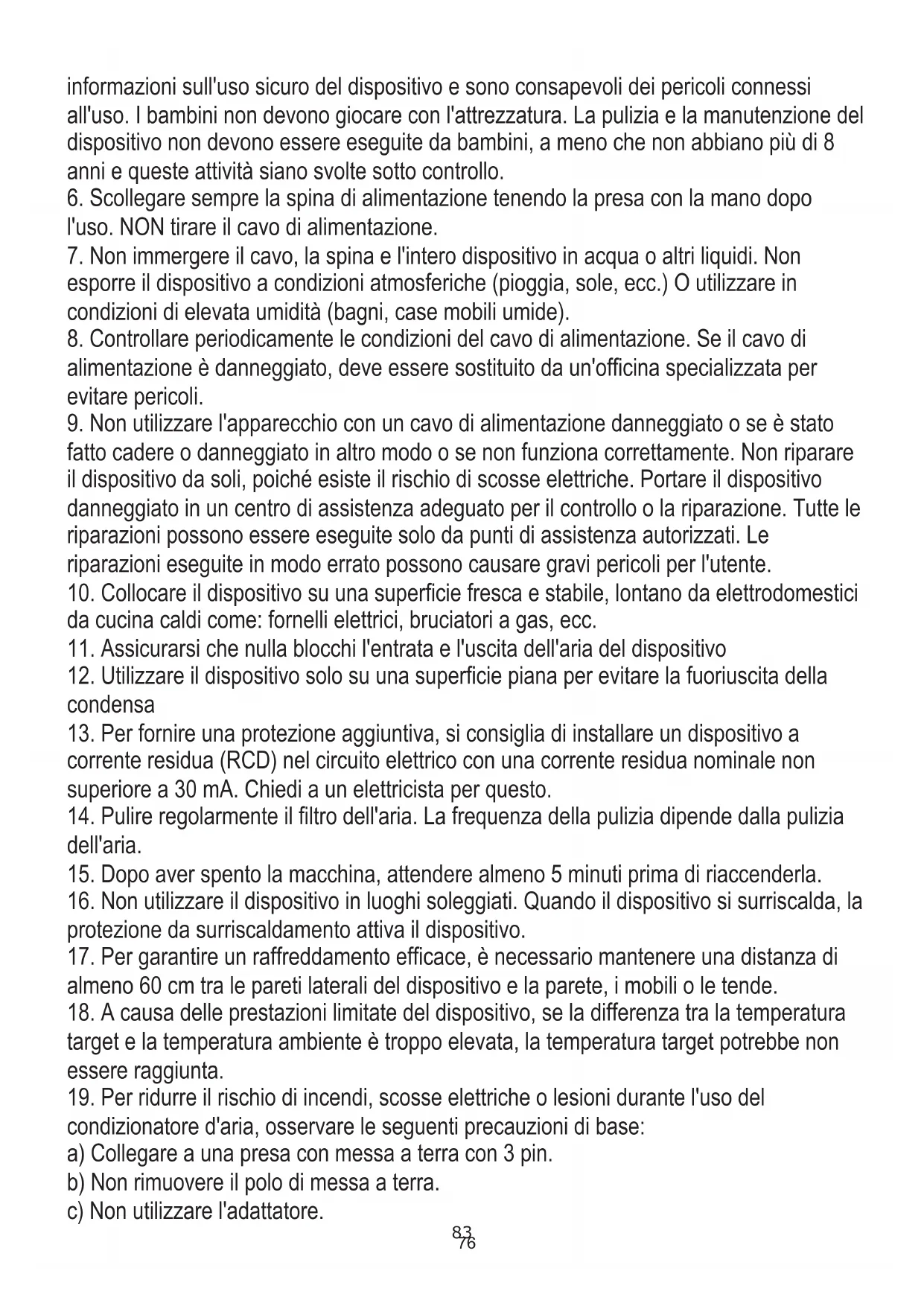

6. Scollegare sempre la spina di alimentazione tenendo la presa con la mano dopo

l'uso. NON tirare il cavo di alimentazione.

7. Non immergere il cavo, la spina e l'intero dispositivo in acqua o altri liquidi. Non

esporre il dispositivo a condizioni atmosferiche (pioggia, sole, ecc.) O utilizzare in condizioni di elevata umidità (bagni, case mobili umide).

8. Controllare periodicamente le condizioni del cavo di alimentazione. Se il cavo di

alimentazione è danneggiato, deve essere sostituito da un'officina specializzata per evitare pericoli.

9. Non utilizzare l'apparecchio con un cavo di alimentazione danneggiato o se è stato

fatto cadere o danneggiato in altro modo o se non funziona correttamente. Non riparare il dispositivo da soli, poiché esiste il rischio di scosse elettriche. Portare il dispositivo danneggiato in un centro di assistenza adeguato per il controllo o la riparazione. Tutte le riparazioni possono essere eseguite solo da punti di assistenza autorizzati. Le riparazioni eseguite in modo errato possono causare gravi pericoli per l'utente.

10. Collocare il dispositivo su una superficie fresca e stabile, lontano da elettrodomestici

da cucina caldi come: fornelli elettrici, bruciatori a gas, ecc.

11. Assicurarsi che nulla blocchi l'entrata e l'uscita dell'aria del dispositivo

12. Utilizzare il dispositivo solo su una superficie piana per evitare la fuoriuscita della

13. Per fornire una protezione aggiuntiva, si consiglia di installare un dispositivo a

corrente residua (RCD) nel circuito elettrico con una corrente residua nominale non superiore a 30 mA. Chiedi a un elettricista per questo.

14. Pulire regolarmente il filtro dell'aria. La frequenza della pulizia dipende dalla pulizia

15. Dopo aver spento la macchina, attendere almeno 5 minuti prima di riaccenderla.

16. Non utilizzare il dispositivo in luoghi soleggiati. Quando il dispositivo si surriscalda, la

protezione da surriscaldamento attiva il dispositivo.

17. Per garantire un raffreddamento efficace, è necessario mantenere una distanza di

almeno 60 cm tra le pareti laterali del dispositivo e la parete, i mobili o le tende.

18. A causa delle prestazioni limitate del dispositivo, se la differenza tra la temperatura

target e la temperatura ambiente è troppo elevata, la temperatura target potrebbe non essere raggiunta.

19. Per ridurre il rischio di incendi, scosse elettriche o lesioni durante l'uso del

condizionatore d'aria, osservare le seguenti precauzioni di base: a) Collegare a una presa con messa a terra con 3 pin. b) Non rimuovere il polo di messa a terra. c) Non utilizzare l'adattatore.

d) Non utilizzare una prolunga. e) Scollegare il condizionatore d'aria prima della manutenzione. f) Utilizzare due o più persone per spostare e installare il condizionatore d'aria.

20. Non utilizzare agenti che accelerano il processo di scongelamento o pulizia diversi

da quelli raccomandati dal produttore.

21. Il dispositivo deve essere conservato in una stanza senza fonti di accensione

costantemente funzionanti, ad esempio fuoco aperto, apparecchi a gas o stufe elettriche. PRIMA DEL PRIMO UTILIZZO – (foto E) Collegare i connettori al condotto di scarico dell'aria come segue:

1. Allungare il condotto di scarico dell'aria (9) estraendo le due estremità del condotto.

2. Avvitare il condotto di scarico dell'aria (9) nel connettore del condotto di scarico dell'aria (10).

3. Collegare il connettore del condotto di scarico dell'aria (10) al dispositivo.

1. Tenere l'unità ad almeno 1 metro di distanza da TV o radio per evitare interferenze elettromagnetiche.

2. Non esporre l'unità alla luce solare diretta per evitare lo sbiadimento del colore della superficie.

3.Non inclinare l'unità per più di 35° o capovolgerla durante il trasporto. Se il dispositivo è stato capovolto durante il trasporto, riporlo correttamente e attendere 2-4 ore prima di avviarlo. 4.Posizionare l'unità su una superficie piana con un'inclinazione inferiore a 5°. 5.L'unità funziona in modo più efficiente in determinate posizioni della stanza, selezionare la posizione migliore: - Accanto a una finestra, una porta o una porta-finestra. - Mantenere la distanza necessaria dall'uscita dell'aria di ripresa alla parete o ad altri ostacoli di almeno 60 cm. - Estendere il tubo dell'aria per garantire che l'altra estremità del tubo dell'aria abbia spazio tra la porta della finestra, la porta finestra o il foro nel muro. - L'uscita o l'aspirazione dell'aria non possono essere bloccate da griglia di protezione o da qualsiasi ostacolo. Per prolungare la durata dell'unità, scaricare l'acqua di condensa dal foro di scarico (8) prima di riporre l'unità in rimessaggio a fine stagione. DESCRIZIONE DEL DISPOSITIVO (foto A e B)

1. Pannello di controllo 2. Uscita aria fredda

3. Ricevitore di segnale 4. Telecomando

5. Maniglia di trasporto 6. Condotto di scarico

7. Ingresso evaporatore 8. Tappo di scarico

9. Condotto di scarico dell'aria 10. Connettore del condotto di scarico dell'aria

11. Adattatore per scarico finestra

PANNELLO DI CONTROLLO (foto C) A. Pulsante di accensione B. Pulsante di velocità della ventola C. Pulsante Modalità D. Pulsante Timer / Aumento temperatura E. Pulsante Timer / Temperatura giù F. Indicatore di bassa velocità della ventola G. Indicatore di alta velocità della ventola K. Indicatore della modalità di raffreddamento L. Indicatore modalità deumidifica M. Indicatore modalità ventola N. Pulsante timer R. WF – indicatore acqua piena S. Temperatura impostata / Display timer W. Indicatore timer TELECOMANDO – foto D Il telecomando trasmette i segnali al ricevitore di segnale (3). Pulsante "A" - l'apparecchio si avvia quando viene alimentato o si arresta quando è in funzione, se si preme questo pulsante. Pulsante "C" - premerlo per selezionare la modalità di funzionamento: "K", "L" o "M". L'indicatore adatto sarà illuminato. Pulsante "B" - premerlo per selezionare in sequenza la velocità del ventilatore. L'indicatore adatto sarà illuminato. Pulsante "D" / "E" - premere per impostare la temperatura desiderata nella stanza o il timer. Il display “S” presenta la temperatura desiderata, non la temperatura presente in ambiente. Pulsante "N" - premere per impostare l'ora di spegnimento automatico e accensione automatica.78

FUNZIONAMENTO DEL PANNELLO DI CONTROLLO

FREDDO / SECCO / VENTILATO

1. Accendere il dispositivo.

a) Collegare il dispositivo, quindi il dispositivo emette un segnale acustico. b) Premere il pulsante "A", quindi il dispositivo si accenderà. c) Il display a LED indica la temperatura impostata. 2.Scegli la modalità di funzionamento Premere il pulsante "C" per selezionare la modalità di funzionamento desiderata in sequenza: Modalità raffreddamento "K" -> Modalità asciugatura "L" -> Modalità ventola "M.”

3. Regolare la temperatura

La temperatura può essere impostata in un range 16°-31°C. Premere il pulsante “D” o “E” per aumentare o diminuire la temperatura di 1°C premendo una volta. Il pannello LED del dispositivo mostra la temperatura target per 5 secondi e quindi visualizza la temperatura impostata, non la temperatura presente nella stanza. Dopo aver impostato la temperatura in modalità di raffreddamento "K", se si seleziona nuovamente la modalità di raffreddamento "K" o la modalità ventola "M", il display LED indica la temperatura target predefinita di 25°C.

4. Regola la velocità della ventola

Premere il pulsante "B" per selezionare una velocità del ventilatore desiderata mostra in sequenza: Bassa velocità "F" -> Alta velocità G

Quando si preme nuovamente il pulsante "A", il dispositivo emetterà un suono "di" e smetterà di funzionare.

6. Premere questo pulsante "N" per impostare un timer.

Principi di funzionamento delle modalità: Deumidifica modalità "L":

1. La ventola funzionerà a bassa velocità e la velocità non può essere regolata.

La regolazione della temperatura non è efficace. Il dispositivo regola automaticamente la temperatura impostata a 2°C al di sotto della temperatura ambiente quando si entra in modalità deumidificazione.

2. Quando la temperatura ambiente ≤ 16 ℃, non è possibile deumidificare, la ventola funzionerà a bassa velocità.

AVVERTIMENTO: Quando si utilizza il dispositivo in condizioni di umidità variabile, il tappo di scarico (8) deve essere costantemente aperto e garantire un drenaggio dell'acqua costante. Per un comodo drenaggio dell'acqua utilizzare il tubo incluso nel kit. Modalità FREDDO "K": 1. Quando la temperatura ambiente è superiore alla temperatura impostata sul pannello di controllo, il compressore inizia a funzionare. Il dispositivo raffredda la stanza. 2. Quando la temperatura ambiente è inferiore alla temperatura impostata sul pannello di controllo, il compressore si arresta e il ventilatore funziona alla velocità impostata originariamente. Modalità ventola "M.".

1. La ventola funziona alla velocità impostata e il compressore non funziona.

2. La regolazione della temperatura non è efficace.

Funzionamento del timer "N":

1. Premere il pulsante "N" per impostare il tempo di spegnimento automatico mentre l'unità è in funzione.

2. Premere il pulsante "N" per impostare l'ora di accensione automatica mentre l'unità è pronta.

3. L'ora può essere regolata in un intervallo da 1 ora a 24 ore premendo il pulsante "D"（+）o "E"（-).

Avviso: La scheda di controllo principale ha la funzione di memoria, quando il dispositivo è pronto per funzionare ma in stato di arresto, la scheda di controllo principale può memorizzare l'inizializzazione della modalità di lavoro. Quando si accende l'unità, funzionerà come la stessa attuazione della modalità di lavoro dell'ultima volta, non è necessario ripristinare nuovamente la modalità di lavoro. TELECOMANDO

1. Far scorrere il coperchio posteriore per aprire e rimuovere la pellicola isolante dalle batterie.79

2. Inserire le batterie nel vano con il lato corretto. I poli delle batterie devono corrispondere ai segni "+" e "-" del telecomando.

3. Per molto tempo inutilizzato, estrarre le batterie.

4. Per prevenire l'inquinamento ambientale, estrarre le batterie usate e smaltirle in sicurezza e in modo appropriato.

Per azionare il dispositivo, puntare il telecomando (4) verso il ricevitore del segnale (3). Il telecomando (4) aziona il dispositivo a una distanza di 5 metri quando punta al ricevitore del segnale (3) del dispositivo.

DISPOSITIVI DI PROTEZIONE

Il dispositivo di protezione può intervenire e arrestare l'apparecchio nei casi di seguito elencati:

1. in modalità raffreddamento: la temperatura dell'aria interna è superiore a 43°C

2. in modalità raffreddamento: la temperatura ambiente è inferiore a 16°C

3. in modalità deumidificazione: la temperatura ambiente è inferiore a 16°C

Se il dispositivo funziona in modalità raffreddamento “K” o deumidificazione “L” con porta o finestra aperta a lungo quando l'umidità relativa è superiore all'80%, potrebbe gocciolare della rugiada dall'uscita. Il dispositivo di protezione funzionerà nei seguenti casi: 1. Riavviando il dispositivo immediatamente dopo aver interrotto il lavoro o modificato la modalità selezionata durante il lavoro, è necessario attendere 3 minuti. 2. Se la spina è stata rimossa, dopo il riavvio il dispositivo tornerà alla modalità originale, TIMER ON e TIMER OFF - devono essere nuovamente impostati. NOTA: all'interno di questo dispositivo è nascosto il riciclaggio dell'acqua di condensa. L'acqua di condensazione viene in parte conservata in riciclo tra il condensatore e la piastra ad acqua incorporata. Quando il livello dell'acqua sale al livello superiore, viene sollevato dall'interruttore a galleggiante, quindi (W.F.) l'indicatore di livello dell'acqua pieno "R" si accende per ricordare di scaricare l'acqua. Si prega di interrompere l'alimentazione, spostare l'apparecchio in un luogo adatto, rimuovere il tappo di scarico, scaricare completamente l'acqua. Dopo lo scarico, reinstallare il tappo di scarico (8), altrimenti l'apparecchio potrebbe perdere e bagnare la stanza. Se non viene drenato 5 minuti dopo il W.F. indicazione accesa, il display visualizzerà E4. Se l'apparecchio è posizionato in una posizione che ammette l'acqua di scarico, è anche possibile collegare il tubo di scarico alla porta di scarico per scaricare l'acqua. Il tubo di scarico viene aggiunto al kit, con diametro interno 9mm, diametro esterno 12mm, materiale: PVC. Risoluzione dei problemi

1) Problema: non funziona.

Analisi: a) forse il dispositivo di protezione è saltato o il fusibile è saltato, attendere 3 minuti e ricominciare, il dispositivo di protezione potrebbe impedire il funzionamento del dispositivo. c) forse le batterie del telecomando sono scariche. d) forse la spina non è inserita correttamente.

2) Problema: funziona solo per breve tempo

Analisi: a) se la temperatura impostata è prossima alla temperatura ambiente, è possibile abbassare la temperatura impostata. b) forse l'uscita dell'aria è bloccata da un ostacolo. Porta via l'ostacolo.

3) Problema: funziona ma non si raffredda

Analisi: a) forse la porta o la finestra sono aperte. b) forse a distanza ravvicinata c'è un altro apparecchio che funziona a caldo come un riscaldatore o una lampada, ecc. c) il filtro dell'aria è sporco, pulirlo. d) l'uscita o l'aspirazione dell'aria è bloccata. f) la temperatura impostata è troppo alta.

4) Problema: perdita d'acqua durante lo spostamento.

Analisi: a) scaricare la condensa prima dello spostamento. b) per evitare perdite d'acqua, posizionare il dispositivo su una superficie piana.

5) Problema: non funziona e l'indicatore di riempimento dell'acqua "W.F" è acceso

Analisi: a) estrarre il tappo di gomma per scaricare l'acqua. b) se è spesso in questo stato, contattare un tecnico dell'assistenza qualificato. Risoluzione dei problemi

6) Problema: il dispositivo non si avvia.

Analisi: a) forse non collegato. Quindi, collegalo.80 b) forse danni alla spina o alla presa. Sostituire dal fornitore di servizi. c) forse il fusibile è rotto. Sostituire il fusibile dal fornitore di servizi (specifica: 3,15 A/250 V CA).

7) Problema: il dispositivo si arresta automaticamente.

Analisi: a) spegnimento temporizzato o raggiungimento della temperatura impostata. Riavvia o attendi il cambio automatico.

8) Problema: assenza di aria fredda in modalità COOL "K".

Analisi: a) la temperatura ambiente è inferiore alla temperatura impostata. È un fenomeno normale, la macchina si accenderà automaticamente mentre la temperatura ambiente è superiore alla temperatura impostata. b) Il dispositivo entra in protezione antigelo. Il dispositivo passerà automaticamente al termine della protezione antigelo.

9) Guasto: il display a LED indica il codice di errore "E0"

Analisi: a) Il sensore della temperatura ambiente è guasto o danneggiato. Sostituire il sensore della temperatura ambiente dal fornitore di servizi.

10) Guasto: il display a LED indica il codice di errore "E4"

Analisi: a) avviso di acqua piena. Scolare l'acqua.

PULIZIA E MANUTENZIONE

Manutenzione del dispositivo

1. Spegnere il dispositivo prima di scollegarlo dall'alimentazione.

2. Pulire con un panno morbido e asciutto. Usare acqua tiepida al di sotto dei 40°C per pulire se l'apparecchio è molto sporco.

3. Non utilizzare mai sostanze volatili come benzina o polvere per lucidare per pulire il dispositivo.

Manutenzione del filtro dell'aria È necessario pulire il filtro dell'aria ogni 2 settimane se il dispositivo funziona in un ambiente estremamente polveroso. Pulisci come segue:

1. Arrestare prima il dispositivo, spingere verso l'alto il filtro dell'aria (figura F).

2. Pulire e reinstallare il filtro dell'aria.

3. Se lo sporco è cospicuo, lavarlo con una soluzione di detersivo in acqua tiepida. Dopo averlo pulito, asciugarlo in un luogo ombreggiato e fresco, quindi reinstallarlo. Manutenzione dopo l'uso stagionale 1. Se il dispositivo non verrà utilizzato per un lungo periodo, assicurarsi di estrarre il tappo di gomma del foro di scarico (8) per scaricare l'acqua. 2. Tenere l'apparecchio in funzione in modalità ventola solo per mezza giornata durante una giornata di sole per asciugare l'interno dell'apparecchio ed evitare che si ammuffisca. 3. Arrestare il dispositivo ed estrarre la spina del cavo di alimentazione, quindi estrarre le batterie del telecomando e conservare il dispositivo correttamente.

4. Pulire il filtro dell'aria e reinstallarlo.

5. Rimuovere i tubi dell'aria e conservarli correttamente, quindi coprire bene il foro.

DATI TECNICI: Capacità di raffreddamento a BTU: 9000 BTU / ora Capacità di raffreddamento in watt: 2600 W Consumo energetico (raffreddamento) W: 950 W Volume: <= 64 dB Portata aria: 270 m3/h Classe energetica: A Timer: 24 ore Peso del refrigerante R290: max. 160 grammi Tensione 220-240V ~50Hz Attenzione, rischio di incendio. NON perforare o bruciare. Tenere presente che il refrigerante potrebbe non contenere odori. La quantità massima di carica di refrigerante: 160 g. Prendiamoci cura dell'ambiente naturale. I contenitori in cartone dovrebbero essere portati all'apposito punto di raccolta. I sacchi in polietilene (PE) vanno buttati nel contenitore per la plastica. L'apparecchio fuori uso deve essere rottamato presso un centro di raccolta autorizzato, poiché contiene elementi pericolosi che potrebbero costituire una minaccia per l'ambiente. Il dispositivo elettrico deve essere consegnato in modo da limitare il suo riutilizzo. Se l'apparecchio contiene batterie, è necessario rimuoverle e smaltirle81 SLOVENŠČINA HRVATSKI
