MANUAL DE UTILIZADOR MS 7854 Mesko

1. Antes de usar o dispositivo, leia o manual de operação e siga as instruções nele

contidas. O fabricante não se responsabiliza por danos causados pelo uso do dispositivo contrário ao seu objetivo ou operação incorreta.

2. O dispositivo é apenas para uso doméstico. Não use para outros fins que não sejam

para o fim a que se destina.

3. O dispositivo deve ser conectado apenas a uma tomada CA com 220 240V ~ 50Hz

aterrada. Para aumentar a segurança operacional, vários dispositivos elétricos não devem ser conectados a um circuito de corrente ao mesmo tempo.

4. Tenha muito cuidado ao usar o dispositivo quando houver crianças por perto. Não

permita que crianças brinquem com o dispositivo, não permita que crianças ou pessoas não familiarizadas com o dispositivo o usem.

5. AVISO: Este equipamento pode ser usado por crianças acima de 8 anos de idade e

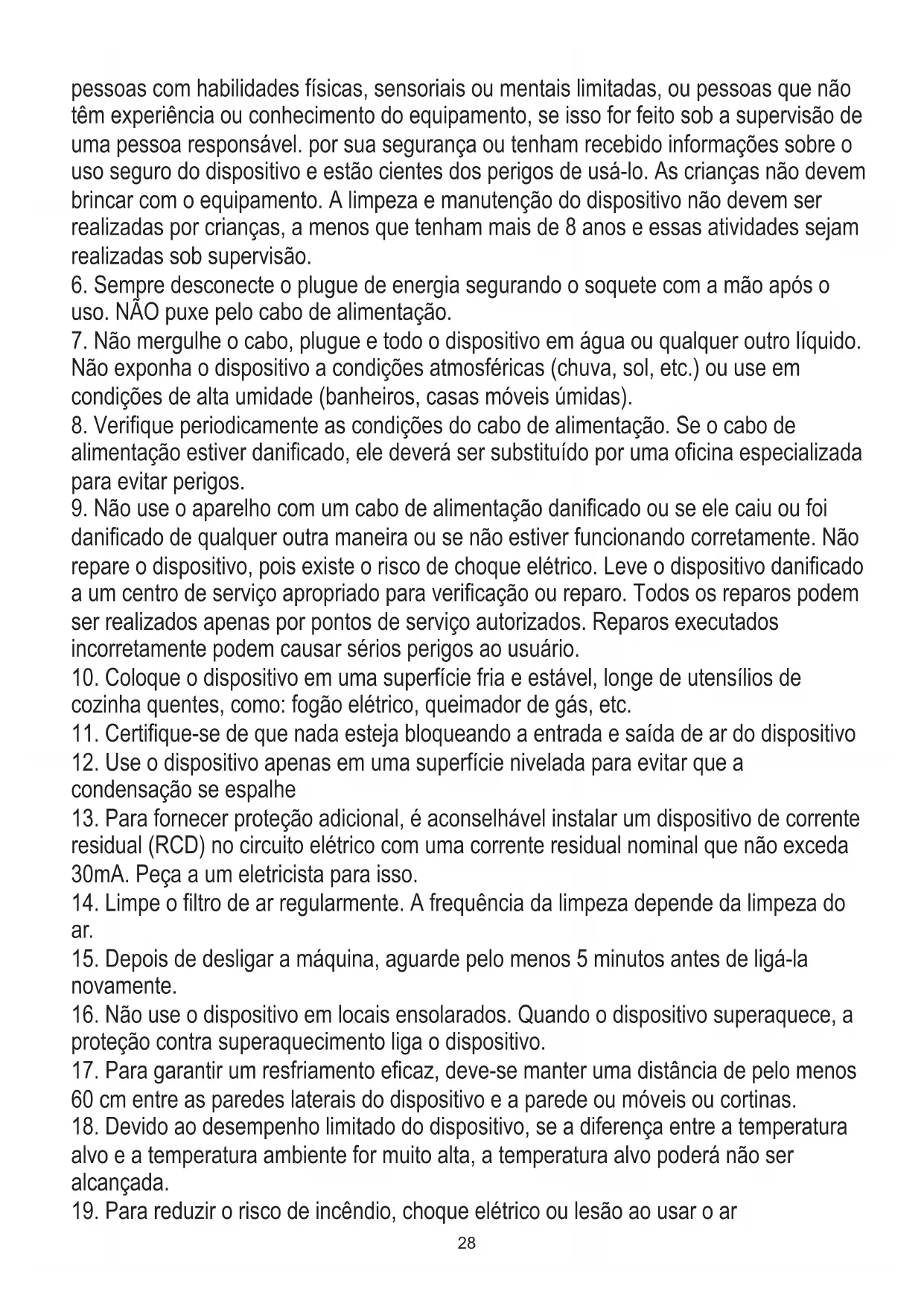

PORTUGUÊS28 pessoas com habilidades físicas, sensoriais ou mentais limitadas, ou pessoas que não têm experiência ou conhecimento do equipamento, se isso for feito sob a supervisão de uma pessoa responsável. por sua segurança ou tenham recebido informações sobre o uso seguro do dispositivo e estão cientes dos perigos de usá-lo. As crianças não devem brincar com o equipamento. A limpeza e manutenção do dispositivo não devem ser realizadas por crianças, a menos que tenham mais de 8 anos e essas atividades sejam realizadas sob supervisão.

6. Sempre desconecte o plugue de energia segurando o soquete com a mão após o

uso. NÃO puxe pelo cabo de alimentação.

7. Não mergulhe o cabo, plugue e todo o dispositivo em água ou qualquer outro líquido.

Não exponha o dispositivo a condições atmosféricas (chuva, sol, etc.) ou use em condições de alta umidade (banheiros, casas móveis úmidas).

8. Verifique periodicamente as condições do cabo de alimentação. Se o cabo de

alimentação estiver danificado, ele deverá ser substituído por uma oficina especializada para evitar perigos.

9. Não use o aparelho com um cabo de alimentação danificado ou se ele caiu ou foi

danificado de qualquer outra maneira ou se não estiver funcionando corretamente. Não repare o dispositivo, pois existe o risco de choque elétrico. Leve o dispositivo danificado a um centro de serviço apropriado para verificação ou reparo. Todos os reparos podem ser realizados apenas por pontos de serviço autorizados. Reparos executados incorretamente podem causar sérios perigos ao usuário.

10. Coloque o dispositivo em uma superfície fria e estável, longe de utensílios de

cozinha quentes, como: fogão elétrico, queimador de gás, etc.

11. Certifique-se de que nada esteja bloqueando a entrada e saída de ar do dispositivo

12. Use o dispositivo apenas em uma superfície nivelada para evitar que a

condensação se espalhe

13. Para fornecer proteção adicional, é aconselhável instalar um dispositivo de corrente

residual (RCD) no circuito elétrico com uma corrente residual nominal que não exceda 30mA. Peça a um eletricista para isso.

14. Limpe o filtro de ar regularmente. A frequência da limpeza depende da limpeza do

15. Depois de desligar a máquina, aguarde pelo menos 5 minutos antes de ligá-la

16. Não use o dispositivo em locais ensolarados. Quando o dispositivo superaquece, a

proteção contra superaquecimento liga o dispositivo.

17. Para garantir um resfriamento eficaz, deve-se manter uma distância de pelo menos

60 cm entre as paredes laterais do dispositivo e a parede ou móveis ou cortinas.

18. Devido ao desempenho limitado do dispositivo, se a diferença entre a temperatura

alvo e a temperatura ambiente for muito alta, a temperatura alvo poderá não ser alcançada.

19. Para reduzir o risco de incêndio, choque elétrico ou lesão ao usar o ar29

condicionado, observe as seguintes precauções básicas: a) Conecte a uma tomada aterrada com 3 pinos. b) Não remova o pino de aterramento. c) Não use o adaptador. d) Não use um cabo de extensão. e) Desconecte o ar condicionado antes de fazer a manutenção. f) Use duas ou mais pessoas para mover e instalar o ar condicionado.

20. Não use agentes que acelerem o processo de degelo ou limpeza, além dos

recomendados pelo fabricante.

21. O dispositivo deve ser armazenado em uma sala sem fontes de ignição em

operação constante, por exemplo: fogo aberto, eletrodomésticos a gás ou aquecedores elétricos. ANTES DA PRIMEIRA UTILIZAÇÃO - (figura E) Conecte os conectores ao duto de exaustão de ar da seguinte forma:

1. Estenda o duto de exaustão de ar (9) puxando as duas extremidades do duto.

2. Aparafuse o duto de exaustão de ar (9) no conector do duto de exaustão de ar (10).

3. Conecte o conector do duto de exaustão de ar (10) ao dispositivo.

OBSERVAÇÕES: 1.Mantenha a unidade a pelo menos 1 metro de distância de TV ou rádios para evitar interferência eletromagnética.

2. Não exponha a unidade sob a luz solar direta para evitar o desbotamento da cor da superfície.

3. Não incline a unidade mais de 35 ° ou de cabeça para baixo durante o transporte. Se o dispositivo foi virado durante o transporte, coloque-o corretamente e espere 2 a 4 horas antes de ligá-lo. 4.Coloque a unidade em uma superfície plana com inclinação inferior a 5 °.

5. A unidade opera de forma mais eficiente em determinados locais da sala, selecione o melhor local:

- Ao lado de uma janela, uma porta ou uma janela francesa. - Mantenha a distância necessária da saída de ar de retorno à parede ou outros obstáculos de pelo menos 60 cm. - Estenda a mangueira de ar para garantir que a outra extremidade da mangueira de ar tenha folga entre a porta da janela, janela francesa ou orifício na parede. - A saída ou entrada de ar não pode ser bloqueada por grade protetora ou qualquer obstáculo. Para prolongar a vida útil da unidade, drene a água condensada do orifício de drenagem (8) antes de colocar a unidade no armazenamento no final da temporada. DESCRIÇÃO DO DISPOSITIVO (fotos A e B)

5. Alça de transporte 6. Duto de exaustão

7. Entrada do evaporador 8. Bujão de drenagem

9. Duto de exaustão de ar 10. Conector do duto de exaustão de ar

11. Adaptador de exaustão de janela

PAINEL DE CONTROLE (foto C) A. Botão liga / desliga B. Botão de velocidade do ventilador C. Botão de modo D. Botão de temporizador / aumento de temperatura E. Botão de temporizador / temperatura para baixo F. Indicador de ventoinha de baixa velocidade G. Indicador de alta velocidade do ventilador K. Indicador do modo de resfriamento L. Indicador do modo de desumidificação M. Indicador do modo do ventilador N. Botão do temporizador R. WF - indicador de água cheia S. Defina a temperatura / exibição do temporizador W. Indicador do temporizador CONTROLE REMOTO - foto D O controle remoto transmite sinais para o receptor de sinal (3). Botão "A" - o aparelho será ligado quando estiver energizado ou será parado quando estiver em funcionamento, se você pressionar este botão.30 Botão "C" - pressione-o para selecionar o modo de operação: "K", "L" ou "M". O indicador adequado acenderá. Botão "B" - pressione-o para selecionar a velocidade do ventilador em sequência. O indicador adequado acenderá. Botão "D" / "E" - pressione para definir a temperatura desejada no ambiente ou o temporizador. O display “S” apresenta a temperatura desejada, não apresenta a temperatura ambiente. Botão "N" - pressione para definir o tempo de desligamento automático e ligamento automático.

OPERAÇÃO DO PAINEL DE CONTROLE

a) Conecte o dispositivo e, em seguida, o dispositivo emite um bipe. b) Pressione o botão "A" e o dispositivo ligará. c) O display LED indica a temperatura definida.

2. Escolha o modo de operação

Pressione o botão "C" para selecionar o modo de operação desejado por sequência: Modo de refrigeração "K" -> Modo de secagem "L" -> Modo de ventilação "M.”

3. Ajuste a temperatura

A temperatura pode ser ajustada entre 16 ° -31 ° C. Pressione o botão “D” ou “E” para aumentar ou diminuir a temperatura em 1 ° C pressionando uma vez. O painel de LED do dispositivo mostra a temperatura alvo por 5 segundos e, em seguida, exibe a temperatura definida, não a temperatura presente no ambiente. Após definir a temperatura no modo de resfriamento “K”, se você selecionar novamente o modo de resfriamento “K” ou o modo Ventilador “M”, o display LED indica a temperatura alvo padrão de 25 ° C.

4. Ajuste a velocidade do ventilador

Pressione o botão "B" para selecionar a velocidade desejada do ventilador mostrada por sequência: Baixa velocidade "F" -> Alta velocidade G

Ao pressionar o botão "A" novamente, o dispositivo emitirá um som "di" e parará de funcionar.

6. Pressione este botão "N" para definir um cronômetro.

Princípios de funcionamento dos modos: Modo de desumidificação "L":

1. O ventilador funcionará em baixa velocidade e a velocidade não pode ser ajustada.

O ajuste da temperatura não é eficaz. O dispositivo ajusta automaticamente a temperatura definida para 2 ° C abaixo da temperatura ambiente ao entrar no modo de desumidificação.

2. Quando a temperatura ambiente ≤ 16 ℃, não pode desumidificar, o ventilador funciona em baixa velocidade.

AVISO: Ao operar o dispositivo em condições de umidade variável, o bujão de drenagem (8) deve estar constantemente aberto para garantir a drenagem constante da água. Para uma drenagem confortável da água utilize o tubo incluído no kit. Modo COOL "K": 1. Quando a temperatura ambiente é superior à temperatura definida no painel de controle, o compressor começa a funcionar. O dispositivo esfria a sala. 2. Quando a temperatura ambiente é inferior à temperatura definida no painel de controle, o compressor para e o ventilador funciona na velocidade original definida. Modo "M" do ventilador.

1. O ventilador funciona na velocidade definida e o compressor não funciona.

2. O ajuste de temperatura não é eficaz.

Operação do temporizador "N":

1. Pressione o botão “N” para definir o tempo de desligamento automático enquanto a unidade está funcionando.

2. Pressione o botão “N” para definir o tempo de ativação automática enquanto a unidade está pronta.

3. A hora pode ser ajustada no intervalo de 1 a 24 horas pressionando o botão "D" （+） ou "E" （-).31

Perceber: A placa de controle principal tem função de memória, quando o dispositivo está pronto para funcionar, mas em estado de parada, a placa de controle principal pode memorizar a inicialização do modo de trabalho. Ao ligar a unidade, ela funcionará da mesma forma que o modo de trabalho da última vez, sem necessidade de redefinir o modo de trabalho novamente. CONTROLE REMOTO

1. Deslize a tampa traseira para abrir e retirar o filme isolante das baterias.

2. Insira as baterias no compartimento com o lado correto. Os pólos das pilhas devem coincidir com os sinais "+" e "-" no controle remoto.

3. Por muito tempo sem uso, retire as baterias.

4. Para evitar poluição ambiental, retire as baterias usadas e descarte de forma segura e adequada.

Para operar o dispositivo, aponte o controle remoto (4) para o receptor de sinal (3). O controle remoto (4) irá operar o dispositivo a uma distância de 5 metros ao apontar para o receptor de sinal (3) do dispositivo.

DISPOSITIVOS DE PROTEÇÃO

O dispositivo de proteção pode desarmar e parar o aparelho nos casos listados abaixo:

1. no modo de resfriamento: a temperatura do ar interno é superior a 43 ° C

2. no modo de resfriamento: a temperatura ambiente está abaixo de 16 ° C

3. no modo de desumidificação: a temperatura ambiente está abaixo de 16 ° C

Se o aparelho funcionar no modo de resfriamento “K” ou desumidificar “L” com a porta ou janela aberta por muito tempo quando a umidade relativa estiver acima de 80%, pode haver condensação da saída. O dispositivo de proteção funcionará nos seguintes casos: 1. Reiniciando o dispositivo imediatamente após interromper o trabalho ou alterar o modo selecionado durante o trabalho, você deve esperar 3 minutos. 2. Se o plugue foi removido, após reiniciar o dispositivo retornará ao modo original, TIMER ON e TIMER OFF - devem ser ajustados novamente. OBSERVAÇÃO: há reciclagem de água condensada oculta neste dispositivo. A água de condensação é parcialmente reciclada entre o condensador e o reservatório de água. Quando o nível de água sobe para o nível superior, ele é aumentado pelo interruptor de bóia, então (W.F.) o indicador de nível de água cheio "R" acende para lembrá-lo de drenar a água. Corte o fornecimento de energia, coloque o aparelho em um local adequado, remova o bujão de drenagem e drene a água completamente. Após a drenagem, reinstale o bujão de drenagem (8), ou o aparelho pode vazar e molhar o ambiente. Se não for drenado 5 minutos após o W.F. indicação ligada, o display mostrará E4. Se o aparelho for colocado em uma posição que permita a drenagem de água, você também pode conectar o tubo de drenagem à porta de drenagem para drenar a água. O tubo de drenagem é adicionado ao kit, com diâmetro interno de 9mm, diâmetro externo de 12mm, material: PVC. Solução de problemas

1) Problema: não funciona.

Análise: a) talvez o desarme do protetor ou fusível esteja queimado, aguarde 3 minutos e comece novamente, o dispositivo protetor pode estar impedindo o funcionamento do dispositivo. c) talvez as pilhas do controle remoto estejam gastas. d) talvez o plugue não esteja conectado corretamente.

2) Problema: funciona por um curto período de tempo

Análise: a) se a temperatura definida estiver próxima da temperatura ambiente, você pode diminuir a temperatura definida. b) talvez a saída de ar esteja bloqueada por um obstáculo. Remova o obstáculo.

3) Problema: funciona, mas não esfria

Análise: a) talvez a porta ou janela esteja aberta. b) talvez em uma distância próxima haja outro aparelho funcionando com calor, como aquecedor ou lâmpada, etc. c) o filtro de ar está sujo, limpe-o. d) a saída ou entrada de ar está bloqueada. f) a temperatura definida está muito alta.

4) Problema: Vazamento de água durante o movimento.

Análise: a) drene o condensado antes de mover. b) para evitar vazamento de água, coloque o dispositivo em um terreno plano.32

5) Problema: Não trabalhe e a luz indicadora de água cheia "W.F" está acesa

Análise: a) retire o tampão de borracha para drenar a água. b) se estiver freqüentemente neste estado, entre em contato com um técnico de serviço qualificado. Solução de problemas

6) Problema: O dispositivo não inicializa.

Análise: a) talvez não esteja conectado. Portanto, conecte-o. b) pode haver danos no plugue ou no soquete. Substitua pelo provedor de serviços. c) talvez o fusível esteja quebrado. Substitua o fusível pelo provedor de serviços (especificação: 3,15A / 250VAC).

7) Problema: O dispositivo para automaticamente.

Análise: a) temporização desligada ou temperatura definida atingida. Reinicie-o ou aguarde a troca automática.

8) Problema: sem ar frio no modo COOL "K".

Análise: a) a temperatura ambiente é inferior à temperatura definida. É um fenômeno normal, a máquina comutará automaticamente enquanto a temperatura ambiente estiver mais alta do que a temperatura definida. b) O dispositivo entra na proteção anticongelante. O dispositivo mudará automaticamente após o término da proteção anticongelante.

9) Problema: o display LED indica o código de falha “E0”

Análise: a) o sensor de temperatura ambiente falha ou danifica. Substitua o sensor de temperatura ambiente pelo provedor de serviços.

10) Problema: o display LED indica o código de falha "E4"

Análise: a) aviso de cheia de água. Drene a água.

LIMPEZA E MANUTENÇÃO

Manutenção do dispositivo

1. Desligue o dispositivo antes de desconectar da fonte de alimentação.

2. Limpe com um pano macio e seco. Use água morna abaixo de 40 ° C para limpar se o aparelho estiver muito sujo.

3. Nunca use substâncias voláteis como gasolina ou pó de polimento para limpar o dispositivo.

Manutenção do filtro de ar É necessário limpar o filtro de ar a cada 2 semanas se o dispositivo operar em um ambiente extremamente empoeirado. Limpe da seguinte forma:

1. Pare o dispositivo primeiro, empurre o filtro de ar (Figura F).

2. Limpe e reinstale o filtro de ar.

3. Se a sujeira estiver aparente, lave com uma solução de detergente em água morna. Após a limpeza, seque-o em um local fresco e com sombra e, em seguida, reinstale-o. Manutenção após uso sazonal 1. Se o dispositivo não for usado por mais tempo, certifique-se de puxar o tampão de borracha do orifício de drenagem (8) para drenar a água.

2. Mantenha o aparelho a funcionar com o modo de ventilação apenas durante meio dia durante um dia de sol para secar o

aparelho no interior e evitar que fique bolorento. 3. Pare o dispositivo e retire o plugue do cabo de alimentação, em seguida, retire as baterias do controle remoto e armazene o dispositivo adequadamente.

adequadamente e cubra o orifício com firmeza. DADOS TÉCNICOS: Capacidade de resfriamento em BTU: 9.000 BTU / hora Capacidade de refrigeração em watts: 2600 W Consumo de energia (resfriamento) W: 950 W Volume: <= 64 dB Fluxo de ar: 270 m3 / h Classe energética: A Temporizador: 24 horas Peso do refrigerante R290: máx. 160 gramas Tensão 220-240V ~ 50Hz Cuidado, risco de incêndio. NÃO fure ou queime. Esteja ciente de que o refrigerante pode não conter odor. A quantidade máxima de carga de refrigerante: 160g.33 Protecção do meio ambiente. Rogamos, os embalagens de cartão destinem-se para papéis velhos. Os sacos de polietileno (PE) devem-se colocar em contenedores para material plástico. O dispositivo usado deve-se levar a um ponto de armazenamento adequado porque os componentes perigosos que ficam dentro do dispositivo podem ser perigosos para o meio ambiente. O dispositivo elétrico deve-se entregar de modo que se reduza a sua nova utilização e uso. Se no dispositivo há pilhas, devem-se tirar e levar a um ponto de armazenamento em separado. Não colocar o dispositivo em contenedores para resíduos municipais!! LIETUVIŲ
