MS 7911 - Klimatizace Mesko - Bezplatný návod k obsluze

NÁVOD K OBSLUZE MS 7911 Mesko

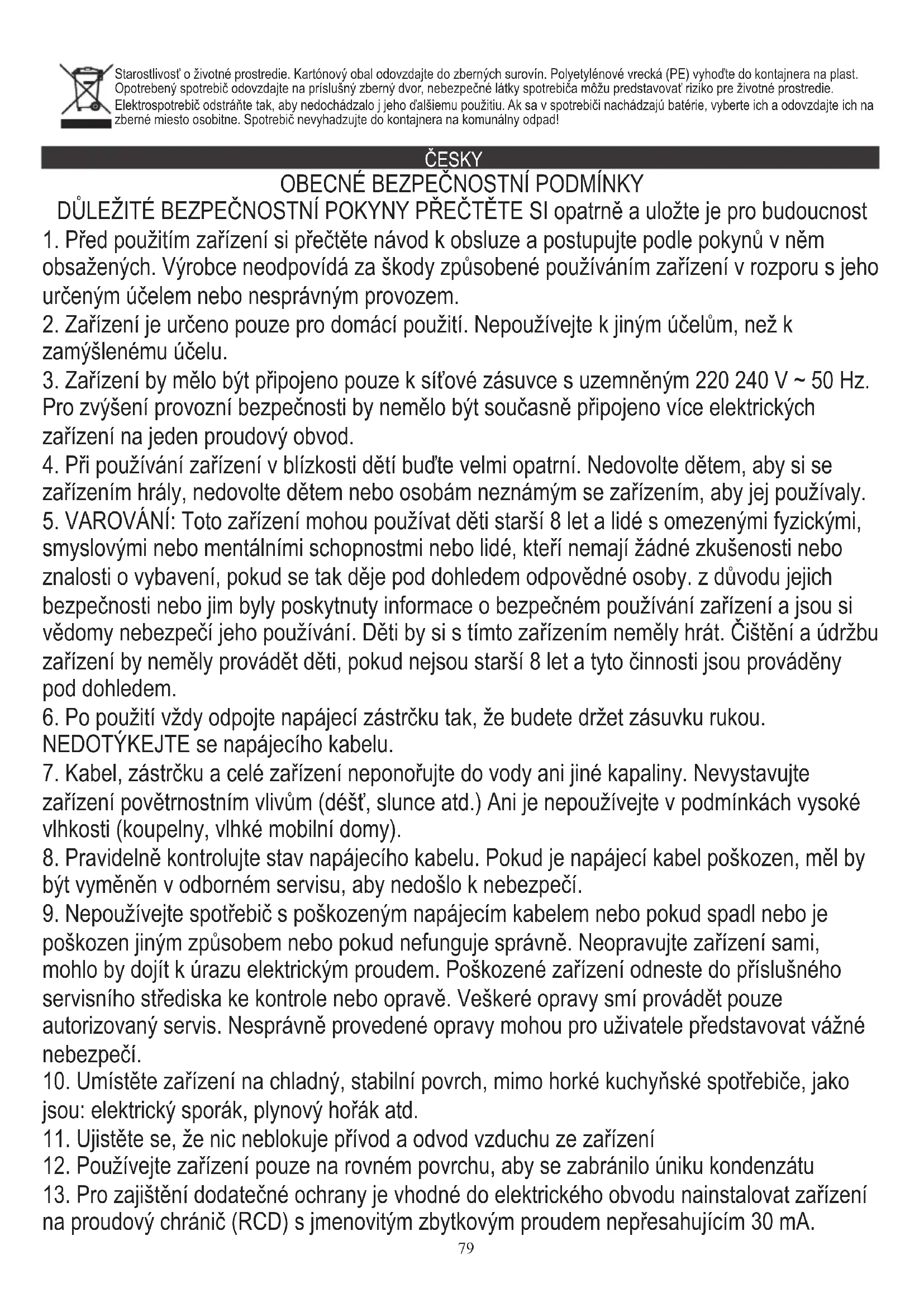

6. Po použití vždy odpojte napájecí zástrčku tak, že budete držet zásuvku rukou.

NEDOTÝKEJTE se napájecího kabelu.

13. Pro zajištění dodatečné ochrany je vhodné do elektrického obvodu nainstalovat zařízení

na proudový chránič (RCD) s jmenovitým zbytkovým proudem nepřesahujícím 30 mA.

5. VAROVÁNÍ: Toto zařízení mohou používat děti starší 8 let a lidé s omezenými fyzickými,

smyslovými nebo mentálními schopnostmi nebo lidé, kteří nemají žádné zkušenosti nebo znalosti o vybavení, pokud se tak děje pod dohledem odpovědné osoby. z důvodu jejich bezpečnosti nebo jim byly poskytnuty informace o bezpečném používání zařízení a jsou si vědomy nebezpečí jeho používání. Děti by si s tímto zařízením neměly hrát. Čištění a údržbu zařízení by neměly provádět děti, pokud nejsou starší 8 let a tyto činnosti jsou prováděny pod dohledem.

8. Pravidelně kontrolujte stav napájecího kabelu. Pokud je napájecí kabel poškozen, měl by

být vyměněn v odborném servisu, aby nedošlo k nebezpečí.

10. Umístěte zařízení na chladný, stabilní povrch, mimo horké kuchyňské spotřebiče, jako

jsou: elektrický sporák, plynový hořák atd.

12. Používejte zařízení pouze na rovném povrchu, aby se zabránilo úniku kondenzátu

1. Před použitím zařízení si přečtěte návod k obsluze a postupujte podle pokynů v něm

obsažených. Výrobce neodpovídá za škody způsobené používáním zařízení v rozporu s jeho určeným účelem nebo nesprávným provozem.

7. Kabel, zástrčku a celé zařízení neponořujte do vody ani jiné kapaliny. Nevystavujte

zařízení povětrnostním vlivům (déšť, slunce atd.) Ani je nepoužívejte v podmínkách vysoké vlhkosti (koupelny, vlhké mobilní domy).

9. Nepoužívejte spotřebič s poškozeným napájecím kabelem nebo pokud spadl nebo je

poškozen jiným způsobem nebo pokud nefunguje správně. Neopravujte zařízení sami, mohlo by dojít k úrazu elektrickým proudem. Poškozené zařízení odneste do příslušného servisního střediska ke kontrole nebo opravě. Veškeré opravy smí provádět pouze autorizovaný servis. Nesprávně provedené opravy mohou pro uživatele představovat vážné nebezpečí.

11. Ujistěte se, že nic neblokuje přívod a odvod vzduchu ze zařízení

3. Zařízení by mělo být připojeno pouze k síťové zásuvce s uzemněným 220 240 V ~ 50 Hz.

Pro zvýšení provozní bezpečnosti by nemělo být současně připojeno více elektrických zařízení na jeden proudový obvod.

2. Zařízení je určeno pouze pro domácí použití. Nepoužívejte k jiným účelům, než k

4. Při používání zařízení v blízkosti dětí buďte velmi opatrní. Nedovolte dětem, aby si se

zařízením hrály, nedovolte dětem nebo osobám neznámým se zařízením, aby jej používaly. ČESKY Starostlivosť o životné prostredie. Kartónový obal odovzdajte do zberných surovín. Polyetylénové vrecká (PE) vyhoďte do kontajnera na plast. Opotrebený spotrebič odovzdajte na príslušný zberný dvor, nebezpečné látky spotrebiča môžu predstavovať riziko pre životné prostredie. Elektrospotrebič odstráňte tak, aby nedochádzalo j jeho ďalšiemu použitiu. Ak sa v spotrebiči nachádzajú batérie, vyberte ich a odovzdajte ich na zberné miesto osobitne. Spotrebič nevyhadzujte do kontajnera na komunálny odpad! 79f) K přemisťování a instalaci klimatizace použijte dvě nebo více osob.

20. Nepoužívejte prostředky, které urychlují proces odmrazování nebo čištění, než ty, které

doporučuje výrobce. Požádejte o to elektrikáře.

1. Ovládací panel 2. Výstup studeného vzduchu

c) Nepoužívejte adaptér. Popis zařízení - Obrázek A

3. Dálkový ovladač (obrázek E) 4. Transportní rukojeť

5. Vstup výparníku s filtrem EVA 6. Výfuková trubka vzduchu

19. Abyste snížili riziko požáru, úrazu elektrickým proudem nebo zranění při používání

klimatizace, dodržujte následující základní opatření:

21. Zařízení by mělo být skladováno v místnosti bez stálých provozních zdrojů zapálení,

například: otevřený oheň, plynové spotřebiče nebo elektrické ohřívače.

15. Po vypnutí zařízení vyčkejte alespoň 5 minut, než jej znovu zapnete.

17. Pro zajištění účinného chlazení by měla být mezi bočními stěnami zařízení a stěnou

nebo nábytkem nebo závěsy dodržena vzdálenost nejméně 50 cm. b) Neodstraňujte uzemňovací kolík.

14. Pravidelně čistěte vzduchový filtr. Četnost čištění závisí na čistotě vzduchu.

18. Vzhledem k omezenému výkonu zařízení, pokud je rozdíl mezi cílovou teplotou a okolní

teplotou příliš velký, nemusí být cílové teploty dosaženo.

16. Nepoužívejte zařízení na slunných místech. Když se zařízení přehřeje, zapne se ochrana

proti přehřátí. d) Nepoužívejte prodlužovací kabel. a) Připojte k uzemněné zásuvce pomocí 3 pinů. e) Před údržbou odpojte klimatizaci.

9. Adaptér pro výfuk okna 10. Konektor potrubí pro odvod vzduchu

A. Tlačítko napájení B. Tlačítko režimu M. Kontrolka plné vody N. Kontrolka režimu spánku Dálkový ovladač - obrázek E Popis ovládacího panelu - obrázek D. G. Tlačítko časovače H. Obrazovka LED C. Tlačítko pro snížení času / teploty D. Tlačítko pro zvýšení času / teploty G. Tlačítko časovače Q, Kontrolka teploty E. Tlačítka režimu spánku ( stisknutá společně v režimu chlazení) F. Tlačítko rychlosti ventilátoruD&F E. Režim spánku F. Tlačítko rychlosti ventilátoru A. Tlačítko napájení B. Tlačítko režimu Provoz ovládacího panelu - obrázek D O. Kontrolka zapnutí / vypnutí P. Kontrolka času Stisknutím tlačítka „A“ zapnete a vypnete stroj, bzučák jednou zazní signál. Na ovládacím panelu se rozsvítí kontrolka „O“.

7. Horní vypouštěcí otvor chladiče 8. Spodní vypouštěcí otvor chladiče

C. Tlačítko pro snížení času / teploty D. Tlačítko pro zvýšení času / teploty Stisknutím tlačítka „B“ přepnete režim mezi režimem chlazení → režim ventilátoru → režim odvlhčování.

I. Signální signál pro dálkový ovladač J. Kontrolka režimu chlazení

K. Kontrolka režimu sušení L. Kontrolka režimu ventilátoru

80- Při nastavování času stisknutím tlačítka nahoru nebo dolů vyberte požadovaný čas.

Stisknutím tlačítka „F“ vyberte rychlost ventilátoru: - V režimu chlazení a ventilátoru stisknutím tlačítka „F“ vyberte režim vysoké nebo nízké rychlosti větru. V příliš chladných podmínkách nemusí fungovat podle nastavené rychlosti větru. Stisknutím tlačítka „D / C“ nahoru / dolů změníte nastavenou teplotu nebo čas nastavení, postupujte takto: - Při nastavování teploty stiskněte tlačítko nahoru nebo dolů a vyberte požadovanou teplotu (není k dispozici v režimu ventilátoru nebo odvlhčování).

Když voda ve vodní pánvi překročí varovnou úroveň, přístroj automaticky vydá poplach a kontrolka „FULL“ začne blikat „M“. V tuto chvíli vypusťte vodu podle pokynů pro odvodnění. Po vyprázdnění vody se stroj automaticky vrátí do původního stavu. Funkce odloženého startu: POKYNY PRO ODSTRAŇOVÁNÍ: Tlačítko „A“ - spotřebič se spustí, když je pod napětím, nebo se zastaví, když je v provozu, pokud stisknete toto tlačítko. Tlačítko "B" - stiskem zvolíte provozní režim: chladný režim → suchý režim → režim ventilátoru. Tlačítko "F" - stisknutím tohoto tlačítka zvolíte sekvenční rychlost ventilátoru: nízká / vysoká rychlost větru. Tento stroj má dvě metody drenáže: ruční drenáž a kontinuální drenáž. Stisknutím tlačítka „E“ vyberte režim spánku: Tlačítko "C" / "D" - stisknutím nastavíte pokojovou teplotu a časovač. Tlačítko „E“ - stisknutím nastavíte nebo zrušíte režim spánku. Stiskněte tlačítko „G“ pro výběr doby provozu, když LCD obrazovka bliká, stiskněte tlačítko nahoru „D“ nebo tlačítko dolů „C“ a vyberte požadovaný časový rozsah. Rozsah nastavení času 1-24 hodin a lze jej nastavit o jednu hodinu nahoru nebo dolů. Blikání brzy skončí a LED obrazovka se vrátí a zobrazí očekávanou teplotu okolí. - V režimu chlazení stiskněte obě tlačítka „F“ a „D“ pro zapnutí režimu spánku, pak jednotka bude pracovat na režimu úspory energie a tichého režimu. Kontrolka modelu spánku „N“ se rozsvítí na ovládacím panelu. Dálkový ovladač přenáší signály do systému.

2. Funkce ochrany proti přetečení „M“:

Pro zvýšení životnosti kompresoru má po vypnutí kompresoru funkci ochrany proti zavádění po dobu 3 minut.

3. Ochranná funkce kompresoru

- V režimu odvlhčování je stisknutí tlačítka „F“ neplatné a ventilátor si násilně zvolí provoz s nízkou rychlostí větru. - Nastavení zpoždění zapnutí: Vypněte zařízení a poté stiskněte tlačítko „G“, poté stiskněte tlačítko nahoru „D“ nebo tlačítko „C“ a zvolte požadovanou časovou hodnotu. Maximální doba zpoždění napájení je 24 hodin. Zařízení se zapne po uplynutí doby zpoždění. - Nastavení zpoždění vypnutí: Provoz dálkového ovladače - obrázek E V režimu chlazení, odvlhčování nebo úsporného režimu, pokud je teplota výfukového potrubí příliš nízká, stroj automaticky přejde do stavu ochrany; pokud teplota výfukového potrubí stoupne na určitou teplotu, může se automaticky vrátit k normálnímu provozu.

1. Funkce protimrazové ochrany:

Tlačítko "G" - stisknutím nastavíte dobu provozu od 1 do 24 hodin. Zapněte zařízení a poté stiskněte tlačítko „G“, poté stiskněte tlačítko nahoru „D“ nebo tlačítko „C“ a zvolte požadovanou časovou hodnotu. Maximální doba zpoždění vypnutí je 24 hodin. Po uplynutí doby zpoždění se zařízení vypne.

1. Ruční drenáž - obrázek F1.

81Neopravujte zařízení sami. Kvalifikovanou opravou se záruka ruší. Problém I .: Klimatizace nefunguje. Důvod 1: Není elektřina. Takže ji po připojení k elektrické zásuvce zapněte. Důvod 2: Indikátor přetečení zobrazuje „FL“. Takže vypusťte vodu. Důvod 3: Okolní teplota je příliš nízká nebo příliš vysoká. Doporučujeme proto zařízení používat při teplotě 7-35 ℃ (44-95 ℉). Důvod 4: V režimu chlazení je pokojová teplota nižší než nastavená teplota. Změňte tedy nastavenou teplotu. Čištění: Před čištěním a údržbou stroj vypněte a vytáhněte zástrčku ze zásuvky.

4. Odstraňte prvky potrubí pro odvod vzduchu.

5. Přikryjte klimatizaci plastovým sáčkem. Umístěte klimatizaci na suchém místě, chraňte ji mimo dosah dětí a

proveďte opatření proti prachu. - Vložte filtr do teplé vody s neutrálním čisticím prostředkem (asi 40 ℃ / 104 ℉) a po opláchnutí jej ve stínu vysušte.

1. Odšroubujte odtokový kryt, odpojte vodní zátku a vypusťte vodu z vodní nádoby do jiných nádob na vodu nebo

přímo nakloňte kryt a vypusťte vodu do jiných nádob. Vyčistěte povrch přístroje vlhkým měkkým hadříkem. Nepoužívejte chemikálie, jako je benzen, alkohol, benzín, jinak dojde k poškození povrchu zařízení nebo poškození celého zařízení. Problém II .: Chladicí účinek není dobrý. - Vyčistěte horní část obrazovky filtru - obrázek G.

2. Zapněte zařízení, upravte jej na režim nízkých otáček ventilátoru a udržujte tento stav, dokud nebude drenážní

trubka (není součástí soupravy) suchá, aby se vnitřní část krytu udržovala v suchém stavu a aby se zabránilo plísním . Důvod 5: V suchém režimu je okolní teplota příliš nízká. Zařízení by proto mělo být umístěno v místnosti s okolní teplotou vyšší než 17 ℃ (62 ℉).

6. Vyjměte baterie z dálkového ovladače a řádně je uschovejte.

Když se zařízení po naplnění vody zastaví, na ovládacím panelu se rozsvítí kontrolka „M“. Vypněte napájení zařízení a odpojte napájecí zástrčku. Pohybujte strojem opatrně, aby se voda nevysypala do vodní nádoby na dně těla. Umístěte nádobu na vodu pod výtok vody za kryt. Odšroubujte vypouštěcí otvor chladiče (8) a odpojte vodní zátku, voda automaticky vytéká do vodní nádrže. Udržujte drenážní kryt a zátku správně. Během drenáže může být tělo nakloněno mírně dozadu. Pokud nádoba na vodu nemůže zadržet veškerou vodu, než je nádoba na vodu plná, co nejdříve uzavřete výtok vody zátkou na vodu, abyste zabránili vytékání vody na podlahu nebo na koberec. Když je voda vypouštěna, uzavřete uzávěr vody a utáhněte drenážní kryt. a) Čištění krytu

3. Vypněte zařízení, vytáhněte zástrčku ze zásuvky, nainstalujte zástrčku a vypouštěcí kryt.

Odšroubujte odtokový kryt a odpojte vodní zátku. Odtokovou trubku (není součástí soupravy) vložte do výstupu vody. Připojte drenážní potrubí k vědru.

2. Průběžné odvodnění - možnost použitelná POUZE pro režim odvlhčování - viz obrázek F2.

Pokud je filtrační síto zaneseno prachem a účinnost zařízení je snížena, vyčistěte filtrační síto jednou za dva týdny. - Povolte jeden šroub v zadním krytu a vyjměte sítku filtru EVA (5).

b) Čištění filtru EVA

Důvod 1: Existuje přímé sluneční světlo. Takže zatáhněte za oponu. Problém III .: Velký hluk Důvod 4: Vstup nebo výstup vzduchu je blokován. Takže jasné překážky. Důvod 3: Filtr EVA je znečištěný. Takže to vyčistěte. Důvod 2: Dveře nebo okna jsou otevřená; existuje spousta lidí; nebo v režimu chlazení jsou jiné zdroje tepla. Zavřete tedy dveře a okna a přidejte novou klimatizaci. 82Důvod: Snímač pokojové teploty je neobvyklý. Obraťte se prosím na autorizovanou servisní organizaci. Problém IV .: Kompresor nefunguje. Poznámka: Pokud se vyskytnou problémy neuvedené v tabulce nebo doporučená řešení nefungují, obraťte se na autorizovanou servisní organizaci. Důvod: Ochrana proti přehřátí začíná. Počkejte 3 minuty, až se teplota sníží, a poté stroj restartujte. TECHNICKÁ DATA: Důvod 2: Dálkové ovládání není vyrovnáno se směrem přijímače dálkového ovládání. Takže, jak je uvedeno výše. Důvod: Zařízení není umístěno na rovném povrchu. Umístěte zařízení na rovné a tvrdé místo, aby se snížil hluk. Chladicí výkon ve wattech: 1465 W Hlučnost: <= 65 dB Chladicí kapacita na BTU: 5000 BTU / hod Průtok vzduchu: 300 m3 / h Energetická třída: A Problém VI .: Zobrazuje „E1“. Spotřeba energie (chlazení) W: 560 W Časovač: 24 hodin Důvod 3: Baterie jsou vybité. Vyměňte tedy baterie. Hmotnost chladicího média R290: maximálně 90 gramů . Důvod 1: Vzdálenost mezi strojem a dálkovým ovládáním je příliš velká. Nechte dálkový ovladač přiblížit se k zařízení a ujistěte se, že dálkový ovladač směřuje přímo k signálnímu receptoru (I) na ovládacím panelu. Problém V .: Dálkové ovládání nefunguje. Problém VII .: Zobrazuje „E2“ Důvod: Snímač teploty potrubí je neobvyklý. Obraťte se prosím na autorizovanou servisní organizaci. Staráme se o životní prostředí. Papírové obaly odevzdávejte do sběrných surovin. Polyetylenová balení (PE) vhazujte do odpadkových košů na plasty. Použité zařízení odevzdávejte do sběrného dvoru, protože se v něm mohou nacházet části, které jsou pro životní prostředí škodlivé nebo nebezpečné. Elektrospotřebiče odevzdávejte v takové podobě, aby bylo znemožněno jejich další použití. Pokud se v zařízení nacházejí baterie, vyjměte je a odevzdejte zvlášť. DANSKI

8. Pravidelne kontrolujte stav napájacieho kábla. Ak je napájací kábel poškodený, mal by sa

5. Vstup výparníka s EVA filtrom 6. Výfukové potrubie vzduchu

1. Ovládací panel 2. Výstup studeného vzduchu

I. Receptor signálu pre diaľkový ovládač J. Kontrolka režimu chladenia

7. Horný vypúštací otvor chladiča 8. Spodný vypúštací otvor chladiča

9. Adaptér na odsávanie okien 10. Konektor výfukového potrubia vzduchu

1. Odskrutkujte odtokový kryt, odpojte zátku na vodu a vypustite vodu z vodnej misky do iných nádob na vodu

alebo priamo nakloňte kryt, aby sa voda vypustila do iných nádob.

3. Vypnite zariadenie, vytiahnite zástrčku zo zásuvky, nainštalujte zástrčku a odtokový kryt.

6. Vyberte batérie z diaľkového ovládača a riadne ich uschovajte.
