gWind Wireless - Anemometr GARMIN - Bezplatný návod k obsluze

Typ výrobku	Bezdrátový anemometr s větrnou směrovkou
Značka	Garmin
Model	gWind Wireless
Rozměry po montáži (V × Š)	345 mm × 610 mm
Hmotnost	350 g
Napájení	Interní baterie (součástí dodávky) + skříň WSI na síť 12 V ss.
Spotřeba (WSI + GND 10)	1,1 W, 95 mA typicky při 12 V ss.
Rozsah rychlosti větru	0,9 až 90 uzlů (0,9 až 50 m/s)
Hlavní funkce	Měření rychlosti a úhlu větru, bezdrátový přenos do sítě NMEA 2000 přes WSI a bránu GND 10
Voděodolnost (anemometr)	IPX-6 (ochrana proti stříkající vodě)
Voděodolnost (WSI)	IPX-0 (žádná zvláštní ochrana)
Provozní teplota	-20 až 50 °C
Skladovací teplota	0 až 35 °C
Údržba a čištění	Čistěte jemným mýdlovým roztokem a opláchněte čistou vodou. Nepoužívejte čisticí prostředky ani vodu pod vysokým tlakem.
Skladování	Při delším nepoužívání sejměte větrnou směrovku a WSI a skladujte na suchém místě. Chraňte větrnou směrovku před světlem, aby se šetřila baterie.
Baterie	Dodává se speciální baterie Garmin. Lze ji nahradit náhradní baterií Garmin.
Náhradní díly a opravitelnost	Náhradní baterie je k dispozici u společnosti Garmin nebo na www.garmin.com. Žádné další náhradní díly nejsou specifikovány.
Bezpečnost	Dodržujte varování týkající se baterie: nerozebírejte, nevystavujte ohni ani vodě, používejte pouze náhradní baterie Garmin. Při instalaci používejte ochranné pomůcky.
Obecné informace	Návod k použití je k dispozici na 60 stranách. Registrace možná na my.garmin.com. Záruka: uchovejte původní fakturu.

Často kladené otázky - gWind Wireless GARMIN

Jak nainstalovat větrnou směrovku gWind Wireless?

Namontujte větrnou směrovku na vodorovný držák v horní části stěžně, čelem k přídi a rovnoběžně s osou lodě. Použijte přiložený montážní držák, vyvrtejte otvory o průměru 4,5 mm a upevněte šrouby. Našroubujte větrnou směrovku do držáku a utáhněte pojistnou matici.

Jak nainstalovat baterii do větrné směrovky?

Otevřete kryt baterie křížovým šroubovákem č. 2. Připojte konektor baterie do portu karty (jednosměrně). Umístěte baterii pod kartu a zavřete kryt utažením šroubu.

Jak spárovat větrnou směrovku s jednotkou WSI?

Vyjměte baterii z větrné směrovky. Přibližte ji do vzdálenosti méně než 2 m od WSI. Držte bílé tlačítko stisknuté, dokud LED nezhasne. Na navigačním přístroji zadejte příkaz 'UP' v konfiguraci GND 10. Poté krátce stiskněte bílé tlačítko: LED dvakrát blikne, pokud párování proběhlo úspěšně.

Jaký je dosah bezdrátového spojení mezi větrnou směrovkou a WSI?

Dosah závisí na prostředí. Kovové předměty zkracují vzdálenost. Doporučuje se před finální instalací otestovat sílu signálu dočasným připojením WSI k GND 10.

Jak nastavit orientaci větrné směrovky, pokud neukazuje na příť?

V nastavení NMEA 2000 navigačního přístroje vyberte GND 10 a poté 'Odchylka úhlu větru'. Odhadněte úhel odchylky ve směru hodinových ručiček (1-180°, pokud je na pravoboku, 181-360°, pokud je na levoboku) a potvrďte.

Jaká je voděodolnost anemometru?

Anemometr má stupeň krytí IPX-6, což znamená, že odolává stříkající vodě. Jednotka WSI má IPX-0 (žádná ochrana) a musí být instalována mimo dosah stříkající vody.

Jak čistit větrnou směrovku?

Použijte jemný mýdlový roztok a opláchněte čistou vodou. Nepoužívejte agresivní čisticí prostředky ani vodu pod vysokým tlakem. Pro snadnější čištění větrnou směrovku sejměte.

Jaká je životnost baterie?

Baterie vydrží několik sezón v závislosti na používání. Garmin doporučuje ji vyměnit na začátku každé sezóny, pokud je větrná směrovka dlouho skladována. Chraňte ji před světlem, aby se udržela nabitá.

Je větrná směrovka kompatibilní s jinými sítěmi NMEA 2000?

Ano, prostřednictvím jednotky WSI a brány GND 10 jsou data o větru přenášena do sítě NMEA 2000. Je kompatibilní s navigačními přístroji Garmin, jako je GMI 20.

Kde si mohu stáhnout kompletní návod?

Návod je zdarma k dispozici ve formátu PDF na notice-facile.com nebo na webu Garmin. Můžete také požádat o překlad uvedením svého jazyka a e-mailu.

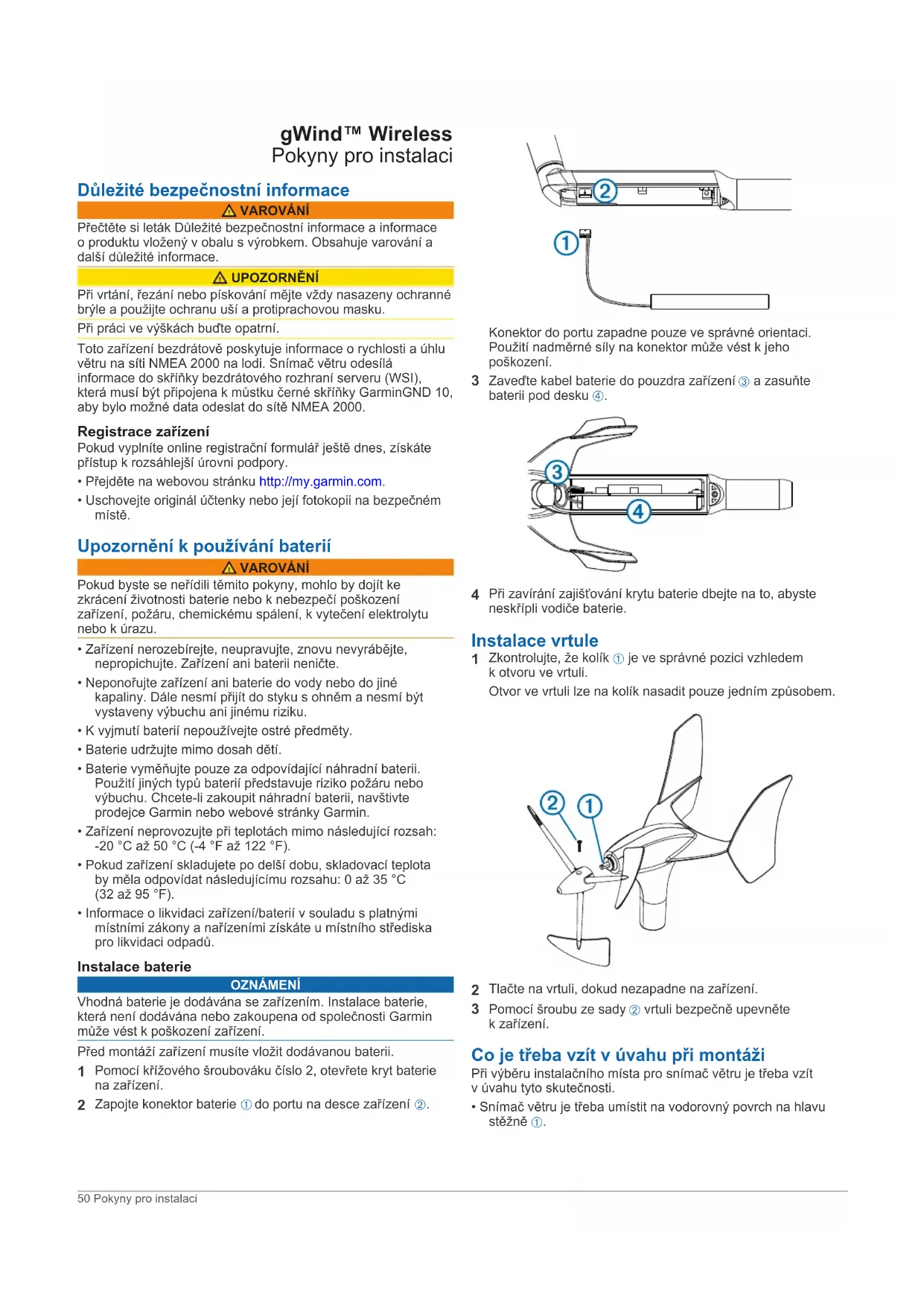

NÁVOD K OBSLUZE gWind Wireless GARMIN

Důležité bezpečnostní informace

VAROVÁNÍ

Přečtěte si leták Důležité bezpečnostní informace a informace o produktu vložený v obalu s výrobkem. Obsahuje varování a další důležité informace.

UPOZORNĚNÍ

Při vrtání, řezání nebo pískování mějte vždy nasazeny ochranné brýle a použijte ochranu uší a protiprachovou masku.

Při práci ve výškách buďte opatrní.

Toto zařízení bezdrátově poskytuje informace o rychlosti a úhlu větru na síti NMEA 2000 na lodi. Snímač větru odesílá informace do skříňky bezdrátového rozhraní serveru (WSI), která musí být připojena k můstku Černé skříňky Garmin GND 10, aby bylo možné data odeslat do sítě NMEA 2000.

Registrace zařízení

Pokud vyplníte online registrační formulář ještě dnes, získáte přístup k rozsáhlejší úrovni podpory.

• Přejděte na webovou stránku http://my.garmin.com.
• Uschovejte originál účtenky nebo její fotokopii na bezpečné místo.

Upozornění k používání baterií

VAROVÁNÍ

Pokud byste se neřídili těmito pokyny, mohlo by dojít ke zkrácení životnosti baterie nebo k nebezpečí poškození zařízení, požáru, chemickému popálení, k vytečení elektrolytu nebo k úrazu.

Zařízení nerozebírejte, neupravujte, znovu nevyrábějte, nepropichujte. Zařízení ani baterii neničte. - Neponorujte zařízení ani baterie do vody nebo do jiné kapaliny. Dále nesmí přijít do styku s ohněm a nesmí být vystaveny výbuchu ani jinému riziku. K vyjmutí baterií nepoužívejte ostré předměty. Baterie udržujte mimo dosah dětí. Baterie vyměňujte pouze za odpovídající náhradní baterii. Použití jiných typů baterií představuje riziko požáru nebo výbuchu. Chcete-li zakoupit náhradní baterii, navštivte prodejce Garmin nebo webové stránky Garmin. - Zařízení neprovozujte při teplotách mimo následující rozsah: -20°C až 50°C (-4°F až 122°F). - Pokud zařízení skladujete po delší dobu, skladovací teplota by měla odpovídat následujícímu rozsahu: 0 až 35°C (32 až 95°F). - Informace o likvidaci zařízení/baterií v souladu s platnými místními zákony a nařízeními získáte u místního střediska pro likvidaci odpadu.

Instalace baterie

OZNÁMENÍ

Vhodná baterie je dodávána se zařízením. Instalace baterie, která není dodávána nebo zakoupena od společnosti Garmin, může vést k poškození zařízení.

Před montáží zařízení musíte vložit dodávanou baterii.

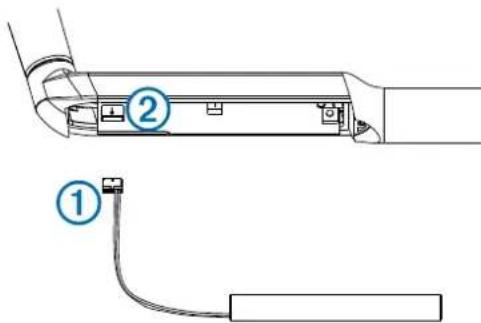

1. Pomocí křížového šroubováku číslo 2 otevřete kryt baterie na zařízení. 2. Zapojte konektor baterie ① do portu na základně zařízení ②.

Konektor do portu zapadne pouze ve správné orientaci. Použití nadměrné síly na konektor může vést k jeho poškození.

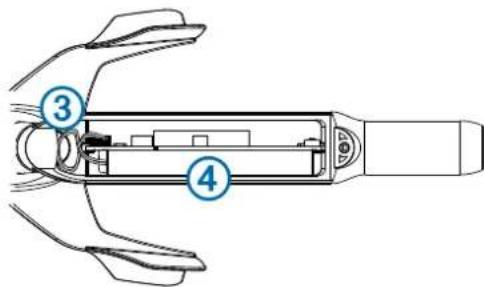

3. Zaveďte kabel baterie do pouzdra zařízení ③ a zasuňte baterii pod desku ④.

4. Při zavírání a zajišťování krytu baterie dbejte na to, abyste neskřípli vodiče baterie.

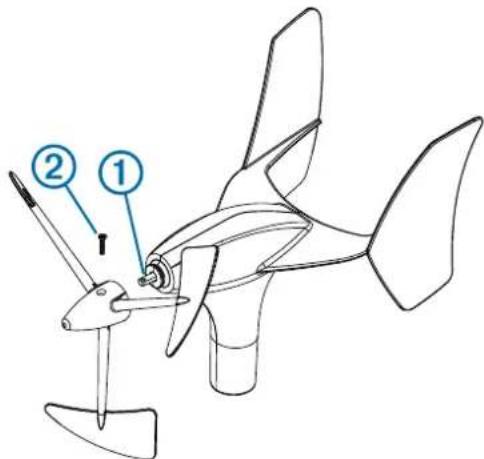

Instalace vrtule

1. Zkontrolujte, že kolík ① je ve správné pozici vzhledem k otvoru ve vrtuli.

Otvor ve vrtuli lze na kolík nasadit pouze jediným způsobem.

2. Tlačte na vrtuli, dokud nezapadne na zařízení. 3. Pomocí šroubu ze sady ② vrtuli bezpečně upevněte k zařízení.

Co je třeba vzít v úvahu při montáži

Při výběru instalačního místa pro snímač větru je třeba vzít v úvahu tyto skutečnosti: - Snímač větru je třeba umístit na vodorovný povrch na hlavu stěžně ①.

• Jestliže na hlavě stěžně není vodorovný povrch, musí být takový povrch vytvořen pomocí vhodné podložky.

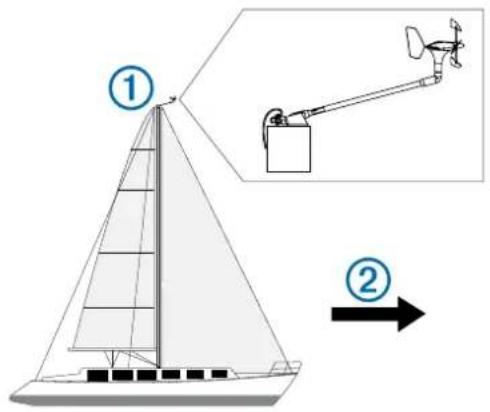

• Snímač větru je třeba nainstalovat směrem k přední části lodi, souběžně s osou lodi.

POZNÁMKA: Pokud zařízení nenainstalujete tak, aby mířilo přesně k přední části lodi, musíte provést konfiguraci orientace, aby zařízení získalo přesné údaje o úhlu větru (Úprava orientace, strana 52).

Při výběru instalačního místa pro bezdrátové rozhraní serveru (WSI) je třeba vzít v úvahu tyto skutečnosti.

• Než zařízení WSI trvale nainstalujete, musíte ověřit sílu signálu mezi snímačem větru a zařízením WSI (Testování síly signálu, strana 51). Zařízení WSI není voděodolné a je třeba jej nainstalovat na místo, na které nestříká ani se přes něj nepřelévá voda, a které se nemůže ocitnout pod vodou.
• Nejlepší místo pro zařízení WSI je pod palubou lodi v blízkosti trupu a na co nejvyšším místě. Zařízení WSI je třeba nainstalovat co nejblíže snímači větru. Kovové předměty, které se nacházejí na dráze mezi snímačem větru a zařízením WSI, výrazně snižují přenosovou vzdálenost.
• Anténa je umístěna na horní části zařízení WSI a nejlépe funguje tehdy, když je namířena směrem ke snímači větru.

Zařízení WSI funguje nejlépe při instalaci na zábradlí souběžně se stěžněm, ve směru od přídě k zádi.

Instalace montážního držáku

1 Montážní držák využijte jako šablonu a označte umístění vodících otvorů. 2 Pomocí 4,5mm (11/64 in.) vrtáku navrtejte vodící otvory. 3 Připevněte montážní držák k povrchu pomocí přiložených šroubů.

Upevnění zařízení do montážního držáku

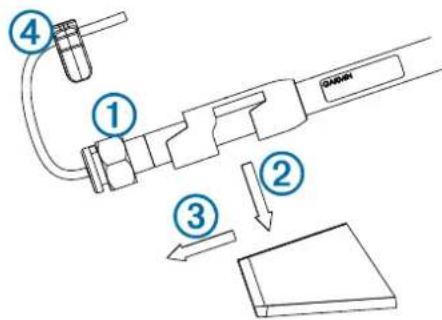

1 Uvolněte pojistnou matici ① tak, že jí budete ručně otáčet proti směru hodinových ručiček, dokud se nezastaví.

2 Zařízení umístěte do montážního držáku tak, že jej budete tlačit dolů a zasouvat dozadu, dokud se nezastaví ③. 3 Pro zajištění zařízení v držáku otáčejte pojistnou maticí po směru hodinových ručiček, dokud se nezastaví. 4 Připevněte na zařízení bezpečnostní svorku ④, abyste předešli uvolnění pojistné matice.

Montáž zařízení WSI

Než zařízení WSI trvale nainstalujete, musíte ověřit sílu signálu mezi snímačem a schránkou přijímače.

1 Určete místo montáže. 2 Použijte zařízení jako šablonu a označte si na montážním povrchu umístění vodících otvorů. 3 Pomocí 1/8 palcového vrtáku navrtejte vodící otvory. 4 Pomocí přiložených šroubů upevněte zařízení k montážnímu povrchu.

Než zařízení WSI trvale nainstalujete, musíte ověřit sílu signálu mezi snímačem větru a zařízením WSI.

1. Připojte řídicí jednotku WSI k můstku GND 10. 2. Pokud jste to ještě neučinili, připojte můstek GND 10 ke stejné síti NMEA 2000, ke které je připojen námořní přístroj. 3. Přejděte v námořním přístroji na stránku zobrazující údaje o větru. 4. Vyberte možnost:

• Pokud se v námořním zařízení nezobrazují žádné údaje o větru, přesuňte zařízení WSI na jiné místo a zopakujte krok 3.
• Pokud se v námořním přístroji zobrazují údaje o větru, zaznamenejte si polohu a trvale nainstalujte zařízení WSI.

Co je třeba vzít v úvahu při připojování skříňky WSI

OZNÁMENÍ

Doporučujeme přímo připojit ke skříňce WSI zdroj stejnosměrného napájení 12 V. Pokud ke skříňce WSI nebo k síti Nexus připojujete další jednotky, musíte k nim připojit přímý zdroj stejnosměrného napájení 12 V.

Skříňka WSI musí být připojena k můstku námořní skříňky Garmin GND 10, aby mohla komunikovat se sítí NMEA 2000 na lodi. Až budete připojovat přiložený kabel ke skříňce WSI a můstku GND 10, vezměte v úvahu tyto skutečnosti.

Položka Popis

①	Tyto terminály se používají k prípojení skříny WSI ke zdroji napájení. Jestlíze chcete používat skřínu WSI spolu s jinými produkty Nexus, přěčěte si námod k obšluze zařizení Nexus.
②	Tento konektor lze zapojit pouze Jedním způobem. Před vložením konektoru propojte vodiče podle barev s odpopodiumjí-cimi terminály.
③	Lze prípojit ke kterémukoli portu NEXUS na můstku GND 10.

Položka Popis

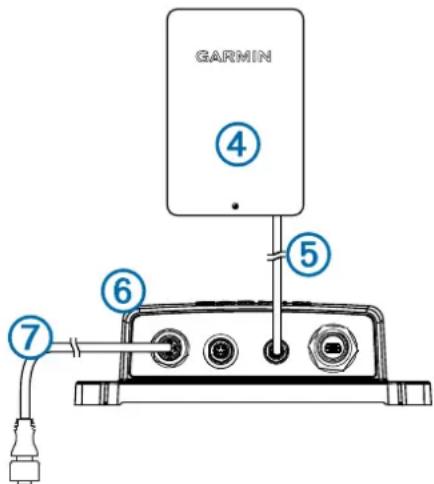

④	Skřířka WSI
⑤	Kabel WSI
⑥	GND Mûstek 10
⑦	NMEA 2000Sift'

Konfigurace převodníku větru

Aby bylo možné začít převodník větru konfigurovat, musí být nejprve připojen prostřednictvím zařízení GND 10 k síti NMEA 2000 s námořním přístrojem Garmin, jakým je například přístroj GMI 20. Další informace ohledně konfigurace zařízení NMEA 2000 naleznete v návodu k obsluze námořního přístroje.

1. V námořním přístroji přejděte na nastavení NMEA 2000. 2. Vyberte název zařízení (GND 10), které chcete konfigurovat.

Úprava orientace

Toto nastavení byste měli upravit v případě, že snímač nesměřuje k přední části lodi zcela souběžně s osou lodi.

1 Na námořním přístroji vyberte v nastavení sítě NMEA 2000 název zařízení (GND 10). 2 Vyberte možnost Vyrovnání úhlu větru.

3 Odvoďte úhel ve stupních po směru hodinových ručiček okolo stěžně lodi, ve kterém snímač směřuje od středu přední části lodi:

• Pokud snímač směřuje k pravoboku, úhel by měl být mezi 1 a 180 stupni.
• Pokud snímač směřuje k levoboku, úhel by měl být mezi 181 a 360 stupni.

4 Vyberte úhel pozorovaný v kroku 3. 5 Vyberte možnost Hotovo.

Úprava filtru úhlu větru

Toto nastavení byste měli upravit a nastavit citlivost displeje na změny ve směru větru.

1 Na námořním přístroji vyberte v nastavení NMEA 2000 název zařízení (GND 10). 2 Vyberte možnost Filtr úhlu větru. 3 Vyberte možnost:

Výběrem možnosti Vypnuto filtr vypnete; v tomto nastavení reaguje displej na změny v úhlu větru nejcitlivěji. - Vyberte možnost Zapnuto a nastavte hodnotu. Výběrem vyšší hodnoty citlivost displeje na změny v úhlu větru zvýšíte, výběrem nižší hodnoty citlivost naopak snížíte. - Výběrem možnosti Automaticky automaticky upravíte nastavení filtru podle větrných podmínek.

4 Vyberte možnost Hotovo.

Úprava filtru rychlosti větru

Toto nastavení byste měli upravit a nastavit citlivost displeje na změny v rychlosti větru.

1 Na námořním přístroji vyberte v nastavení NMEA 2000 název zařízení (GND 10). 2 Vyberte možnost Filtr rychlosti větru. 3 Vyberte možnost:

• Výběrem možnosti Vypnuto filtr vypnete; v tomto nastavení reaguje displej na změny v rychlosti větru nejcitlivěji.
• Vyberte možnost Zapnuto a nastavte hodnotu. Výběrem vyšší hodnoty citlivost displeje na změny v rychlosti větru zvýšíte, výběrem nižší hodnoty citlivost naopak snížíte.
• Vyberte možnost Automaticky. Automaticky upravíte nastavení filtru podle větrných podmínek.

4 Vyberte možnost Hotovo.

Údržba a skladování

V případě potřeby použijte k očištění převodníku větru jemný mydlový roztok a opláchněte jej vodou. Nepoužívejte čisticí přípravky ani vysokotlaký proud vody. - Jestliže nebudete převodník větru delší dobu používat, doporučujeme jej sejmout a uložit na suchém místě. - Jestliže nebudete zařízení WSI delší dobu používat, doporučujeme je sejmout a uložit na suchém místě. Při skladování převodníku větru je nejlepší uložit jej na místě, kde je vystaven slunci. Baterie zařízení tak zůstane nabitá. - Jestliže převodník větru skladujete na tmavém místě, doporučujeme na začátku každé sezóny baterii vyměnit. Náhradní baterie můžete zakoupit u svého místního prodejce Garmin nebo na stránkách www.garmin.com.

Spárování převodníku větru se zařízením WSI

Před spárováním převodníku větru se zařízením WSI musíte připojit námořní přístroj Garmin, jako například GMI 20, ke stejné síti NMEA 2000, jako zařízení GND 10.

Převodník větru je se zařízením WSI spárován při výrobě. Převodník větru musíte se zařízením WSI spárovat pouze v případě, že jste zařízení vyměnili.

1 Sejměte kryt přihrádky na baterie na převodníku větru.

2 Umístěte převodník větru do vzdálenosti maximálně 2 m (6 stop) od zařízení WSI a podržte bílé tlačítko na obvodové desce, dokud nezhasne dioda LED. Původní informace o párování jsou z převodníku větru vymazány.

3 Na námořním přístroji vyberte v nastavení NMEA 2000 možnost GND 10.

4 Vyberte možnost Obecná konfigurace.

5 Zadejte možnost "UP" (označuje zrušení párování) a vyberte možnost Hotovo. Původní informace o párování jsou ze zařízení WSI vymazány.

6 Umístěte převodník větru do vzdálenosti maximálně 2 m (6 stop) od zařízení WSI, stiskněte, ale nedržte, bílé tlačítko na obvodové desce, a pozorujte diodu LED:

• Jestliže dioda LED dvakrát blikne a poté zhasne, bylo párování úspěšné.
• Jestliže dioda LED dvakrát blikne a potom se ještě jednou přibližně na vteřinu rozsvítí, bylo párování neúspěšné. Přesuňte zařízení blíže k zařízení WSI a opakujte tento krok, dokud se nepodaří párování úspěšně dokončit.

7 Vraťte kryt přihrádky na baterie na převodník větru zpět na své místo.

Technické údaje

Technické Údaje Hodnota
Rozměry po montáži (vyška × délka)	345 mm (13,58 palce) × 610 mm (24 palce)
Hmotnost 350 g (12,35 unce)
Provozní teplota od -20 °C do 50 °C (-4 °F do 122 °F)
Skladovací teplota od 0 ° do 35 °C	(32 ° do 95 °F)
Stupeř vodotěsnosti (převodnik větru)	IEC 60529 IPX-6 (chráněno protí vlnoviti)
Stupeř vodotěsnosti (WSI) IEC 60529 IPX-0 (žádná zvlástné ochrana)
Příkon (WSI a GND 10) 1,1 W
Obvyklyn odběr proudu pří 12 V stejnosměrného napěti (WSI a GND 10)	95 mA
Rozsah rychlostí větru od 0,9 do 50 m/s (od 0,9 do 90 uzlu)

gWind™ Wireless
