MANUALE UTENTE gWind Wireless GARMIN

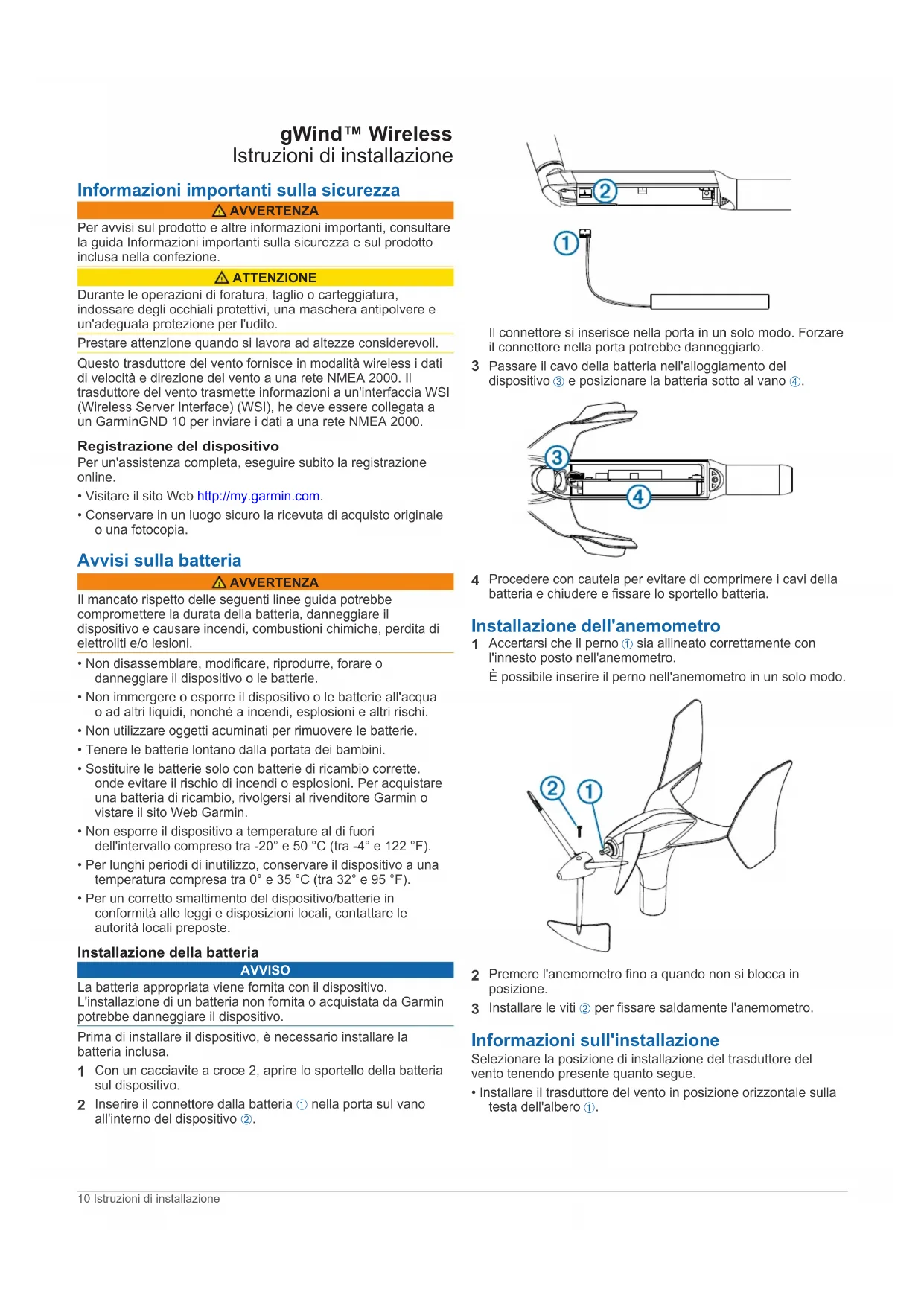

gWind™ Wireless Istruzioni di installmente

Informazioni importanti sulla sicurezza

AVVERTENZA

Per avvisi sul prodotto e altre informazioni importanti, consultare la guida Informazioni importanti sulla sicurezza e sul prodotto inclusa nella confezione.

ATTENZIONE

Durante le operazioni di foratura, taglio o carteggiatura, indossare degli occhiali protettivi, una maschera antipolvere e un'adeguata protezione per l'udito.

Prestare attenzione quando si lavora ad altezze considerevoli.

Questo trasduttore del vento fornisce in modalità wireless i dati di velocità e direzione del vento a una rete NMEA 2000. Il trasduttore del vento trasmette informazioni a un'interfaccia WSI (Wireless Server Interface) (WSI), he delve essere collegata a un GarminGND 10 per inviare i dati a una rete NMEA 2000.

Registrazione del dispositivo

Per un'assistenza completa, eseguire subito la registrazione online.

• Visitare il site Web http://my.garmin.com.
• Conservare in un luogo sicuro la ricevuta di acquisto originale o una fotocopia.

Avvisi sulla batteria

AVVERTENZA

Il mancato rispetto delle seguenti linee guida potrebbe compensettere la durata della batteria, danneggiare il dispositivo e causare incendi, combustioni chimiche, perdita di elettroliti e/o lesioni.

• Non disassemblare, modificare, riproduire, forare o danneggiare il dispositorio o le batterie.
  Non immergere o esporre il disposittivo o le batterie all'acqua o ad altri liquidi, nonché a incendi, esplosioni e altri rischi.
• Non utilizzato oggetti acuminati per rimuovere le batterie.
• Tenere le batterie lontano alla portata dei bambini.
• Sostituire le batterie solo con batterie di ricambio corrette, onde evitare il rischio di incendi o esplosioni. Per acquistare una batteria di ricambio, rivolgersi al rivenditore Garmin o vistare il situ Web Garmin.
  Non esporre il dispositivo a temperature al di fuori dell'intervalle compreso tra -20^ e 50^ (tra -4^ e 122^ ).
• Per lunghi periodi di inutilizzato, conservare il disposativo a una temperatura compresa tra 0^ e 35^ (tra 32^ e 95^ ).
• Per un corretto smaltimento del dispositivo/batterie in conformità alle leggi e disposizioni locali, contattare le autorità locali preposte.

Installatione della batteria

AVVISO

La batteria appropriata viene fornita con il dispositiivo. L'installazione di un batteria non fornita o acquistata da Garmin potrebbe danneggiare il dispositiivo.

Prima di installare il dispositivo, è necessario installare la batteria inclusa.

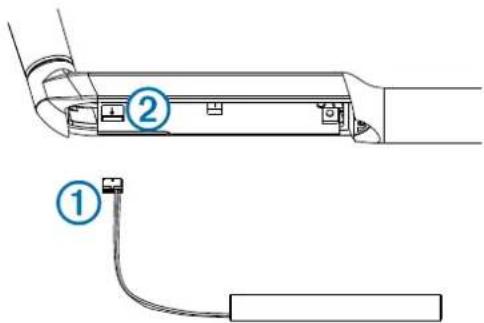

1 Con un cacciavite a croce 2, après lo sportello della batteria sul dispositivo.
2 Inserire il connettore alla batteria ① nella porta sul vano all'interno del dispositivo ②.

Il connettore si inserisce nella porta in un solo modo. Forzare il connettore nella porta potrebbe danneggiarlo.

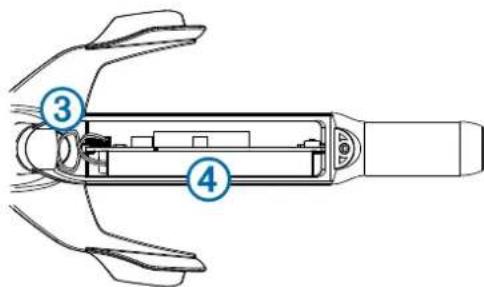

3 Passare il cavo della batteria nell'alloggiamento del dispositivo ③ e posizionare la batteria sotto al vano ④

4 Procedere con cautela per evitare di comprimer e cavi della batteria e chiudere e fissare lo sportello batteria.

Installazione dell'anemometro

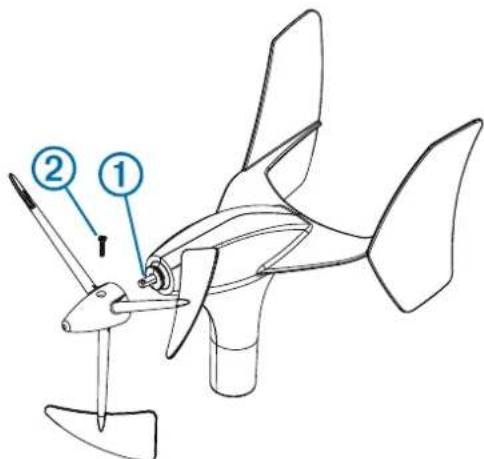

1 Accertarsi che il perno ① sua allineato correttamente con I'innesto posto nell'anemometro. E possibile inseire il perno nell'anemometro in un solo modo.

2 Premere I'anemometro fino a quando non si blocca in posizione.
3 Installare le viti ② per fissare saldamente I'anemometro.

Informazioni sull'installazione

Selezionare la posizione di installazione del trasduttore del vento tenero presente quando segue.

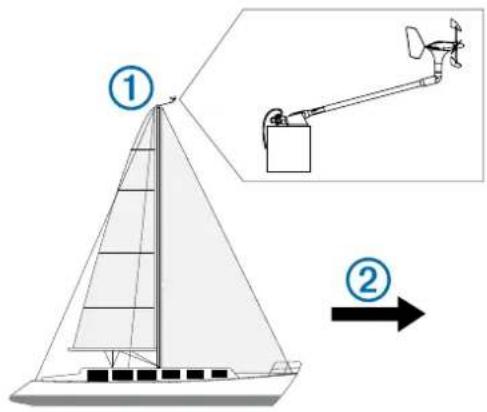

• Installare il trasduttore del vento in posizione orizzontale sulla testa dell'albero ①.

• Nel caso non fosse possibile,aggiungere uno spessore appropriato per creare un piano di appoggio orizzontale.
• Installare il trasduttore del vento rivolto verso prua ②. NOTE: se non si installa il disposativo rivolto esattamente verso prua, è necessario configurare l'orientamento per ricevere dati precisi sulle angolazioni del vento (Regolare l'offset, pagina 12).

Quando si selezione una posizione di montaggio per l'interfaccia del server wireless (WSI), tenere presente quando segue.

• Prima di installare in modo definitivo il WSI, verificare la potenza del segnale tra il trasduttore del vento e WSI (Verifica della potenza del segnale, pagina 11).
• II WSI non è impermeabile e delve essere installato in modo tale che non sia soggetti a spruzzi, infiltrazioni d'acqua o immersioni.
• La posizione ottimale per il WSI è molto coperta, il più in alto possible.
• Installare il WSI il più vicino possibile al trasduttore del vento.
  Gli oggetti metallici nel raggio del trasduttore del vento e del WSI riducono considerevolmente la distance di trasmissione.

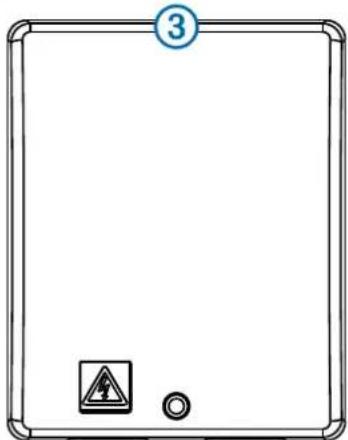

  L'antenna si trova nella parte superiore del WSI 3 e funziona al meglio se puntata verso il trasduttore del vento.

• II WSI funzione al meglio se installato su una paratia verticale, parallelo alla direzione del sensore del vento.

Installazione della staffa di montaggio

1 Utilizzando la staffa di montaggio come dima, contrassegnare la posizione dei fori di riferimento.
2 Con una punta da 4,5 mm (11/64 poll.), praticare i fori di riferimento.
3 Fissare la staffa di montaggio alla superficie utilizzato le viti in dotazione.

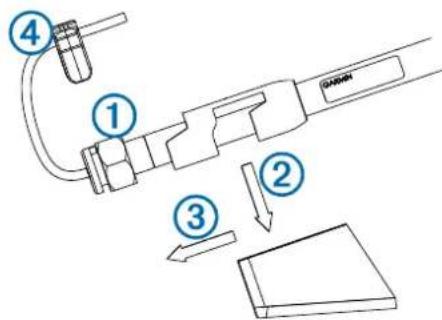

Installazione del trasduttore con la staffa di montaggio

1 Allentare con le mani la ghiera ① ruotandola in senso. antiorario.

2 Posizione are il trasduttore sulla staffa di montaggio spingendolo versus il basso ② e facendolo scorrere finché non si blocca ③
3 Assicurare il sensore alla staffa ruotando manualmente la ghiera in senso orario.
4 Inserire la fascetta ④ nel trasduttore per impedire che la ghiera si allenti.

Installazione di WSI

Prima di installare in modo definitivo la WSI, verificare la potenza del segnale.

1 Stabilire la posizione d'installazione.
2 Utilizzato il disposativo come dima, segnare la posizione dei fori di riferimento per l'installazione.
3 Con una punta da trapano da 1 / 8 poll., praticare i fori di riferimento.
4 Utilizzare le viti in dotazione per installare il dispositorio

Verifica della potenza del segnale

Prima di installare definitivement l'interfaccia WSI è necessario verificare la potenza del segnale tra il trasduttore del vento e l'interfaccia.

1 Collegare temporaneamente l'interfaccia WSI a GND 10.
2 Se non ègia collegato, collegare GND 10 alla stessa rete NMEA 2000 del display.
3 Accedere a una pagina sul display che mystra i dati del vento.
4 Selezionare un'opzione:

• Se sul display non vengono visualizzati i dati sul vento, spostare l'interfaccia WSI in una nuova posizione e ripetere il passo 3.
• Se sul display vengono visualizzati i dati sul vento, segnare la posizione e installare definitivement l'interfaccia WSI.

Note sul collegamento dell'interfaccia WSI

AVVISO

Si consiglia di fornire alimentazione diretta a 12V cc all'interfaccia WSI. Et tassativo fornire un'alimentazione diretta a 12V cc se altre unità sono connesse alla rete Nexus o colgate tramite cavo all'interfaccia WSI.

L'interfaccia WSI delve essere collegata a un Garmin GND 10 per comunicare con la rete NMEA 2000 sull'imbarcazione. Quando si collega il cavo in dotazione all'interfaccia WSI e al bridge GND 10, tenere presente quando segue.

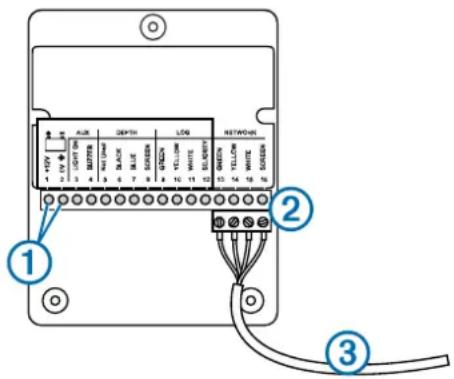

Elemento Descrizione

1	Questi terminali vengono utilizzati per collegare l'interfaccia WSI a una fonte di alimentazione. Per utilizzato l'interfaccia WSI con altri prodotti Nexus, consultare il Manuale Utente del dispositivo Nexus.
2	È possibile inseire quello connettore in una sola posizione. Allineare i colori del cavo ai blocchi del terminale prima di inseire il connettore.
3	Si collega una porta NEXUS nel GND 10.

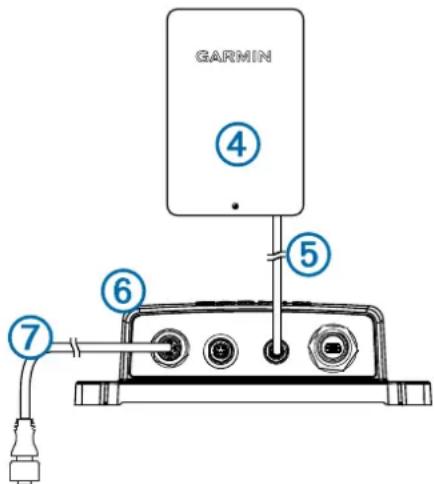

Elemento Descrizione

4	Interfaccia WSI
5	Cavo WSI
6	GND 10
7	Rete NMEA 2000

Calibrazione del trasduttore del vento

Prima di poter calibrare il trasduttore del vento, bisogna collegarlo utilizzando un GND 10 a una rete NMEA 2000 e un display Garmin, ad esempio un GMI 20. Consultare il Manuale Utente del display per ulteriori informazioni sulla calibrazione dei dispositivi NMEA 2000.

1 Sul display accedere alle impostazioni NMEA 2000.
2 Selezionare il nome del dispositivo (GND 10) da configurare.

Regolare I'offset

Regolare esta impostazione se il sensore non è rivolto verso prua.

1 Sul display, dalles impostazioni, nelle impostazioni NMEA 2000, selezionare il nome del dispositivo (GND 10).
2 Selezionare Scostamento angolo vento.
3 L'angolo si misura in senso orario cominciando alla prua.

• Se il sensore è rivolto verso dritta, l'angolo è compreso tra 1 e 180 gradi.
• Se il sensore è rivolto verso sinistra, l'angolo è compreso tra 181 e 360 gradi.

4 Selezionare I'angolo osservato nella fase 3.
5 Selezionare Fatto.

Regolare la velocità di risposta dell'angolo del vento

É necessario regolare esta impostazione per modificare la velocità di risposta ai cambiamenti della direzione del vento.

1 Sul display, dalles impostazioni NMEA 2000, selezionare il nome del dispositivo (GND 10).
2 Selezionare Filtro angolo vento.
3 Selezionare un'opzione:

• Selezionale Disattivato per disattivare il filtro e rendere lo schermo più reattivo alle modifiche di angolazione del vento.
• Selezionare Attivato e regolare il valore. Selezionare un valore superiore per incrementare la reattività dello schermo aiambi di direzione del vento oppure un valore inferiore per diminuirla.
• Selezionare Auto per regolare automaticamente il valore in base alle condizioni del vento.

4 Selezionare Fatto.

Regolare la velocità di risposta della velocità del vento

É necessario regolare esta impostazione per modificare la velocità di risposta ai cambiamenti di velocità del vento.

1 Sul display, dalles impostazioni NMEA 2000, selezionare il nome del dispositivo (GND 10).
2 Selezionare Filtrovi velocità vento.
3 Selezionare un'opzione:

• Selezionare Disattivato per disattivare il filtro e rendere lo schermo più reattivo alle modifiche di velocità del vento.
• Selezionale Attivato e regolare il valore. Selezionale un valore superiore per incrementare la reattività dello schermo aiambi di velocità del vento oppure un valore inferiore per diminuirla.
• Selezionare Auto per regolare automaticamente il valore in base alle condizioni del vento.

4 Selezionare Fatto.

Manutenzione e conservazione

• Se necessario,'utilizzare del sapone delicato per pulire il trasduttore del vento e risciac quarlo con acqua. Non'utilizzare detergenti o acqua ad alta pressione.
• Si consiglia di rimuovere il trasduttore del vento e conservarlo in un luogo asciutto nel caso non venga utilizzato per lunghi periodi di tempo.
• Si consiglia di rimuovere il WSI e conservarlo in un luogo asciutto nel caso non venga utilizzato per lunghi periodi di tempo.
• Per una conservazione ottimale, posizionare il trasduttore del vento in un luogo esposto alla luce. Ciò consente di mantenere carica la batteria del disposativo.
• Se si conserva il trasduttore del vento in un luogo buio, si consiglia di sostituire la batteria all'inizio di anni stagione. Le batterie sostitutive sono disponibili presso il rivenditore Garmin locale o sul site Web www.garmin.com.

Associare il trasduttore del vento al WSI

Prima di poter associare il trasduttore del vento al WSI, è necessario disponre di un display Garmin, ad esempio un GMI 20 collegato alla stessa rete NMEA 2000 del GND 10.

Il trasduttore del vento viene associato al WSI in fabbrica.

Associare il trasduttore del vento al WSI solo se si sostituisce il dispositivo.

1 Rimuovere il coperchio della batteria sul trasduttore del vento.
2 Posizione are il trasduttore del vento a una distanza massima di 2 m (6 piedi) dal WSI e tenere premuto il pulsante bianco finché il LED non si spegne.

La precedente assocazione viene cancellata alla memoria del trasduttore.

3 Sul display, dalie impostazioni NMEA 2000, selezionare il GND 10.
4 Selezionare Configurazione generica.
5 Inserire "UP" (che sta per un-pair (annulla assocazione)) e selezionare Fatto.

La precedente assocazione viene cancellata dal WSI.

6 Posizione are il trasduttore del vento a una distanza massima di 2 m (6 piedi) dal WSI, e premere una volta sola il pulsante bianco e controllare il LED:

• Quando il LED lampeggia due volte e infine si spegne, l'associazione è stata eseguita correttamente.
• Quando il LED lampeggia due volte, quando lampeggia un'altra volta per circa un secondo, l'associazione non è stata eseguita. Avvicinare il dispositorio al WSI e ripetere questo passaggio finché l'associazione non viene eseguita correttamente.

7 Risosizionare il coperchio della batteria sul trasduttore del vento.

Caratteristiche tecniche

Specfiche Valore
Dimensioni快来 l'installazione (A×L)	345 mm (13,58 poll.) × 610 mm (24 poll.)
Peso 350 g (12,35 once)
Temperatura operativa Da -20° a 50°C (da -4° a 122°F)
Temperatura di stoccaggio Da 0° a 35°C (da 32° a 95°F)
Classificazione impermeabilità (trasduttore del vento)	IEC 60529 IPX-6 (protezione dalle mareggiate)
Classificazione impermeabilità (WSI)	IEC 60529 IPX-0 (nessuna protezione specifica)
Consumo energetico (WSI e GND 10)	1,1 W
Assorbimento di currente tipico a 12 V cc (WSI e GND 10)	95 mA
Gamma velocità vento Da 0,9 a 90	nodi (da 0,9 a 50 m/s)
