NÁVOD K OBSLUZE GSB 122 Professional BOSCH

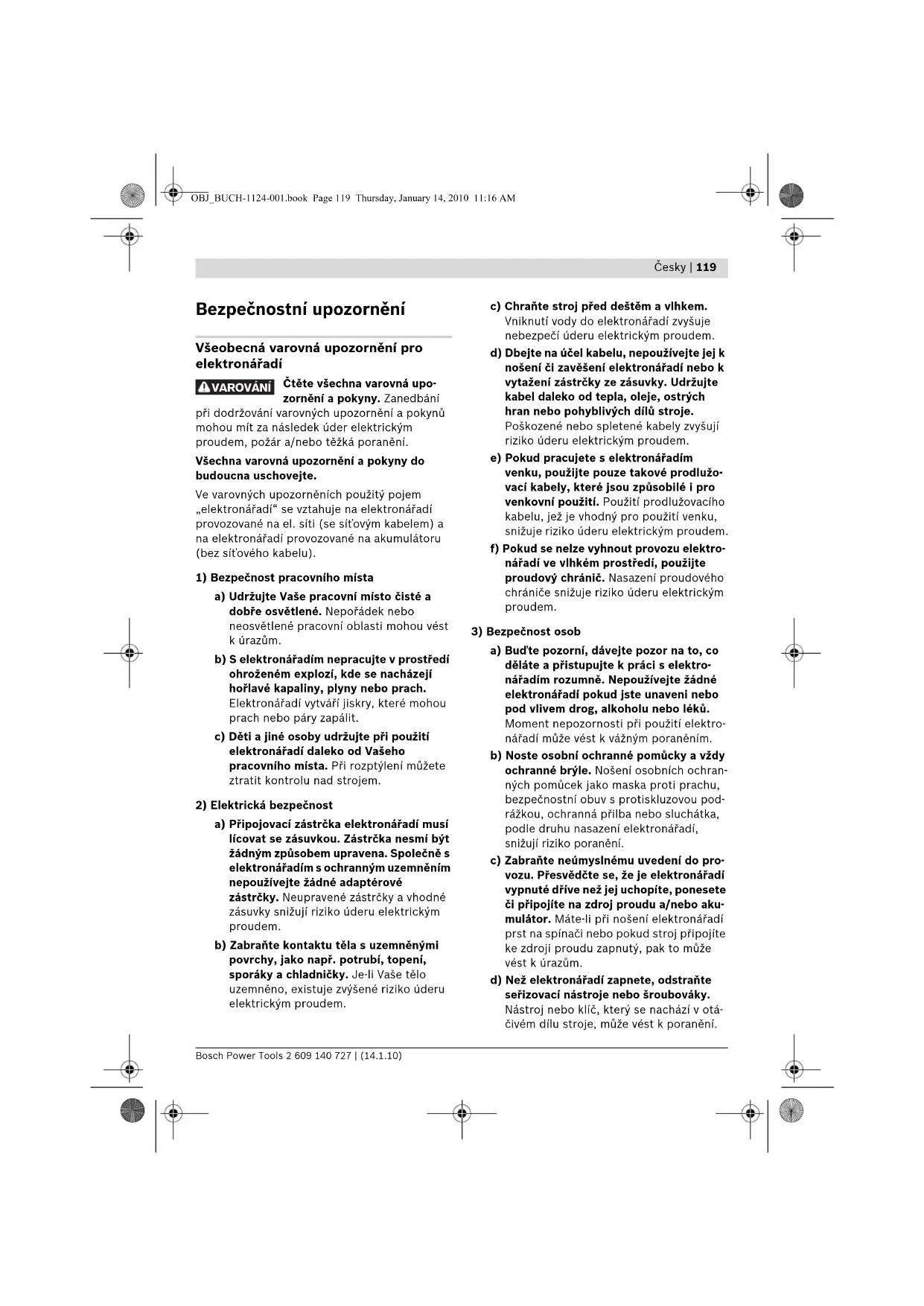

Bezpečnostní upozornění Všeobecná varovná upozornění pro elektronářadí Čtěte všechna varovná upo- zornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1) Bezpečnost pracovního místa

a) Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

2) Elektrická bezpečnost

a) Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko úderu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko úderu elektrickým proudem. c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí úderu elektrickým proudem. d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko úderu elektrickým proudem. e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužo- vací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko úderu elektrickým proudem. f) Pokud se nelze vyhnout provozu elektro- nářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko úderu elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektro- nářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektro- nářadí může vést k vážným poraněním. b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochran- ných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou pod- rážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. c) Zabraňte neúmyslnému uvedení do pro- vozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo aku- mulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. d) Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otá- čivém dílu stroje, může vést k poranění. VAROVÁNÍ OBJ_BUCH-1124-001.book Page 119 Thursday, January 14, 2010 11:16 AM120 | Česky 2 609 140 727 | (14.1.10) Bosch Power Tools e) Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektro- nářadí v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybují- cích se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohy- bujícími se díly. g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připo- jeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.

4) Svědomité zacházení a používání

elektronářadí a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí. d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj použí- vat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami. e) Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

5) Svědomité zacházení a používání

akumulátorového nářadí a) Akumulátory nabíjejte pouze v nabíječ- ce, která je doporučena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory. b) Do elektronářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poraněním a požárům. c) Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit pře- mostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. d) Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.

a) Nechte Vaše elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. OBJ_BUCH-1124-001.book Page 120 Thursday, January 14, 2010 11:16 AMČesky | 121 Bosch Power Tools 2 609 140 727 | (14.1.10) Bezpečnostní předpisy pro vrtačky a šroubováky f Při příklepovém vrtání noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. f Pokud provádíte práce, při nichž může nasazovací nástroj nebo šroub zasáhnout skrytá elektrická vedení, pak stroj držte na na izolovaných plochách rukojeti. Kontakt s elektrickým vedením pod napětím může uvést napětí i na kovové díly stroje a vést k zásahu elektrickým proudem. f Použijte vhodná hledací zařízení k vyhle- dání skrytých rozvodných vedení nebo přizvěte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a elektrickému úderu. Poškození ply- nového vedení může vést k explozi. Pronik- nutí do vodovodního potrubí způsobí věcné škody. f Elektronářadí okamžitě vypněte, pokud se nasazovací nástroj zablokuje. Buďte připraveni na vysoké reakční momenty, které způsobují zpětný ráz. Nasazovací nástroj se zablokuje když: – je elektronářadí přetížené nebo – se v opracovávaném obrobku vzpříčí. f Držte elektronářadí pevně. Při utahování a povolování šroubů se mohou krátkodobě vyskytovat vysoké reakční momenty. f Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou. f Udržujte své pracovní místo čisté. Směsi materiálů jsou obzvlášť škodlivé. Prach lehkých kovů může hořet nebo explodovat. f Než jej odložíte, počkejte až se elektro- nářadí zastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektro- nářadím. f Neotvírejte akumulátor. Existuje nebezpečí zkratu. Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Existuje nebezpečí výbuchu. f Používejte pouze originální akumulátory Bosch s napětím uvedeným na typovém štítku Vašeho elektronářadí. Při používání jiných akumulátorů, např. napodobenin, přepracovaných akumulátorů nebo cizích výrobků, existuje nebezpečí zranění a též věcných škod díky explodujícím akumulátorům. Funkční popis Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elek- trickým proudem, požár a/nebo těžká poranění. Vyklopte prosím odklápěcí stranu se zobrazením stroje a nechte tuto stranu během čtení návodu k obsluze otevřenou. Určené použití Elektronářadí je určeno k zašroubování a uvolňování šroubů a též k vrtání do dřeva, kovu, keramiky a plastu a k příklepovému vrtání do cihel, zdiva a kamene. Zobrazené komponenty Číslování zobrazených komponent se vztahuje na zobrazení elektronářadí na grafické straně. 1 Rychloupínací sklíčidlo 2 Nastavovací kroužek předvolby kroutícího momentu 3 Nastavovací kroužek předvolby druhu provozu 4 Přepínač volby převodu 5 Šroubovací bit* 6 Akumulátor* 7 Odjišťovací tlačítko akumulátoru 8 Přepínač směru otáčení 9 Spínač 10 Rukojeť (izolovaná plocha rukojeti) 11 Univerzální držák bitů* *Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušen- ství naleznete v našem programu příslušenství. OBJ_BUCH-1124-001.book Page 121 Thursday, January 14, 2010 11:16 AM122 | Česky 2 609 140 727 | (14.1.10) Bosch Power Tools Informace o hluku a vibracích Naměřené hodnoty hluku zjištěny podle EN 60745. Hodnocená hladina hluku stroje A činí typicky: hladina akustického tlaku 87 dB(A); hladina akustického výkonu 98 dB(A). Nepřesnost K=3 dB. Noste chrániče sluchu! Celková hodnota vibrací (vektorový součet tří os) zjištěna podle EN 60745: Vrtání do kovu: hodnota emise vibrací

, nepřesnost K =1,5 m/s

Příklepové vrtání do betonu: hodnota emise vibrací a

, nepřesnost K =4,0 m/s

Šroubování: hodnota emise vibrací a

nepřesnost K =1,5 m/s

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatíženi vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů. Technická data Akumulátorový vrtací šroubovák s příklepem GSB 12-2 Professional GSB 14,4-2 Professional Objednací číslo 3 601 JA7 5.. 3 601 JA7 4.. Jmenovité napětí V= 12 14,4 Otáčky naprázdno – 1. stupeň – 2. stupeň min

0–450 0–1250 0–550 0–1550 Počet příklepů při běhu naprázdno min

max. kroutící moment tvrdý/měkký šroubový spoj podle ISO 5393 Nm 30/18 36/20 max. průměr šroubu mm 7 8 max. průměr vrtání – Ocel – Dřevo – Zdivo

Rozsah upnutí vrtacího sklíčidla mm 1,5 – 10 1,5 – 10 Závit vrtacího vřetene

Hmotnost podle EPTA-Procedure 01/2003 kg 1,5 1,6 Dbejte prosím objednacího čísla na typovém štítku Vašeho elektronářadí. Obchodní označení jednotlivých elektronářadí se mohou měnit. OBJ_BUCH-1124-001.book Page 122 Thursday, January 14, 2010 11:16 AMČesky | 123 Bosch Power Tools 2 609 140 727 | (14.1.10) Prohlášení o shodě Prohlašujeme v plné naší zodpovědnosti, že v odstavci „Technická data“ popsaný výrobek je v souladu s následujícími normami nebo normativ- ními dokumenty: EN 60745 podle ustanovení směrnic 2004/108/ES, 2006/42/ES. Technická dokumentace u: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montáž Nabíjení akumulátoru Nový nebo dlouhou dobu nepoužívaný akumu- látor dává svůj plný výkon až po ca. 5 nabíjecích a vybíjecích cyklech. K odejmutí akumulátoru 6 stlačte odjišťovací tlačítko 7 a vytáhněte akumulátor dolů z elektro- nářadí. Nepoužívejte přitom žádné násilí. Akumulátor je vybaven kontrolou teploty NTC, která dovolí nabíjení pouze v rozmezí teplot 0 °C a 45 °C. Tím se dosáhne vysoké životnosti akumulátoru. Výrazně nižší provozní doba po nabití ukazuje, že je akumulátor opotřebován a musí být vyměněn. Dbejte upozornění k zpracování odpadu. Výměna nástroje (viz obr. A) f Před každou prací na elektronářadí (např. údržba, výměna nástroje apod.) a též při jeho přepravě a uložení dejte přepínač směru otáčení do střední polohy. Při neúmyslném stlačení spínače existuje nebezpečí poranění. Při nestlačeném spínači 9 je vrtací vřeteno zaaretované. To umožňuje rychlou, pohodlnou a jednoduchou výměnu nástroje ve sklíčidle. Otevřete rychloupínací sklíčidlo 1 otáčením ve směru n, až lze vložit nástroj. Vložte nástroj. Otáčejte pouzdro rychloupínacího sklíčidla 1 silou ruky ve směru o až už není slyšet žádné přeskakování. Vrtací sklíčidlo se tím automaticky zajistí. Zajištění se opět uvolní, pokud budete k odstranění nástroje otáčet pouzdrem v protisměru. Odsávání prachu/třísek f Prach materiálů jako olovoobsahující nátěry, některé druhy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kontakt s prachem nebo vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob. Určitý prach jako dubový nebo bukový prach je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pečujte o dobré větrání pracovního prostoru. – Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2. Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály. Provoz Uvedení do provozu Nasazení akumulátoru f Používejte pouze originální akumulátory Bosch O-Pack s napětím uvedeným na typovém štítku Vašeho elektronářadí. Používání jiných akumulátorů může vést k poraněním a nebezpečí požáru. Nastavte přepínač směru otáčení 8 na střed, aby se zabránilo neúmyslnému zapnutí. Nasaďte nabitý akumulátor 6 do držadla až citelně zaskočí a spolehlivě přiléhá k držadlu. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1124-001.book Page 123 Thursday, January 14, 2010 11:16 AM124 | Česky 2 609 140 727 | (14.1.10) Bosch Power Tools Nastavení směru otáčení (viz obr. B) Pomocí přepínače směru otáčení 8 můžete změ- nit směr otáčení elektronářadí. Při stlačeném spínači 9 to však není možné. Chod vpravo: Při vrtání a zašroubování šroubů stlačte přepínač směru otáčení 8 vlevo až na doraz. Chod vlevo: K uvolnění popř. vyšroubování šroubů přetlačte přepínač směru otáčení 8 vpravo až na doraz. Předvolba kroutícího momentu Pomocí nastavovacího kroužku předvolby kroutícího momentu 2 můžete předvolit potřebný kroutící moment v 22 stupních. Při správném nastavení se nástroj zastaví, jakmile je šroub v jedné rovině zašroubován do materiálu popř. je dosaženo nastaveného kroutícího momentu. V poloze „“ je přeskakovací spojka deaktivovaná, např. pro vrtání. Při vyšroubování šroubů případně zvolte vyšší nastavení ev. nastavte na symbol „“. Nastavení druhu provozu (viz obr. C) Pomocí nastavovacího kroužku předvolby druhu provozu 3 můžete volit mezi vrtáním/ šroubováním a příklepovým vrtáním. Vrtání a šroubování Otočte nastavovací kroužek 3 na symbol „vrtání bez příklepu“. Příklepové vrtání Dejte nastavovací kroužek 3 na symbol „příklepové vrtání“. V poloze „příklepové vrtání“ je přeskakovací spojka deaktivovaná a neustále působí maximální výkon. Mechanická volba převodu f Přepínač volby převodu 4 ovládejte jen za klidového stavu elektronářadí. Pomocí přepínače volby převodu 4 můžete předvolit 2 rozsahy počtu otáček. Stupeň I: Nižší rozsah počtu otáček; pro šroubování nebo práce s velkým průměrem vrtání. Stupeň II: Vyšší rozsah počtu otáček; pro práce s malým průměrem vrtání. Pokud nelze posunout přepínač volby převodu 4 až na doraz, pootočte o něco sklíčidlo s vrtákem. Zapnutí – vypnutí K uvedení elektronářadí do provozu stlačte spínač 9 a podržte jej stlačený. K vypnutí elektronářadí spínač 9 uvolněte. Nastavení počtu otáček Počet otáček zapnutého elektronářadí můžete plynule regulovat podle toho, jak dalece stlačíte spínač 9. Lehký tlak na spínač 9 způsobí nízký počet otáček. S rostoucím tlakem se počet otáček zvyšuje. Plně automatická aretace vřetene (Auto-Lock) Při nestlačeném spínači 9 jsou vrtací vřeteno a tím i nástrojový držák zaaretovány. To umožňuje zašroubování šroubů i při vybitém akumulátoru popř. použití elektronářadí jako šroubováku. Doběhová brzda Při uvolnění spínače 9 se sklíčidlo zabrzdí a tím se zabrání doběhu nástroje. Při zašroubování šroubů uvolněte spínač 9 teprve poté, když je šroub v jedné rovině zašroubován do obrobku. Hlava šroubu pak nepronikne do obrobku. Pracovní pokyny f Na šroub nasaďte pouze vypnuté elektronářadí. Otáčející se nasazovací nástroje mohou sklouznout. Upozornění: Dbejte na to, aby do elektronářadí nevnikly žádné drobné kovové díly. Po delší práci s malými otáčkami by jste měli stroj k ochlazení nechat běžet naprázdno ca. 3minuty při maximálních otáčkách. Při vrtání do kovu použijte pouze bezvadné, naostřené vrtáky HSS (HSS=vysokovýkonná rychlořezná ocel). Odpovídající kvalitu zaručuje program příslušenství Bosch. Před zašroubováním větších, delších šroubů do tvrdých materiálů byste měli předvrtat otvor s průměrem jádra závitu do zhruba

délky šroubu. OBJ_BUCH-1124-001.book Page 124 Thursday, January 14, 2010 11:16 AMČesky | 125 Bosch Power Tools 2 609 140 727 | (14.1.10) Údržba a servis Údržba a čištění f Před každou prací na elektronářadí (např. údržba, výměna nástroje apod.) a též při jeho přepravě a uložení dejte přepínač směru otáčení do střední polohy. Při neúmyslném stlačení spínače existuje nebezpečí poranění. f Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně. Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše stroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy Bosch. Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objed- nací číslo podle typového štítku elektronářadí. Zákaznická a poradenská služba Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Tel.: +420 (519) 305 700 Fax: +420 (519) 305 705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Zpracování odpadů Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozují- címu životní prostředí. Pouze pro země EU: Nevyhazujte elektronářadí do domovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné elektronářadí rozebrané shromážděno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí. Akumulátory/baterie: Ni-Cd: Nikl-kadmium Pozor: tyto akumulátory obsahují kadmium, vysoce jedovatý těžký kov. Ni-MH: Nikl-metalhydrid Akumulátory/baterie neodhazujte do domovního odpadu, do ohně nebo do vody. Akumulátory/baterie mají být, pokud možno vybité, shromaždovány, recyklovány nebo zlikvidovány způsobem nepoškozujícím životní prostředí. Pouze pro země EU: Podle směrnice 2006/66/ES musí být vadné nebo vypotřebované akumulátory/baterie recyklovány. Změny vyhrazeny. OBJ_BUCH-1124-001.book Page 125 Thursday, January 14, 2010 11:16 AM126 | Slovensky 2 609 140 727 | (14.1.10) Bosch Power Tools
