NÁVOD K OBSLUZE GSR 12LI Professional BOSCH

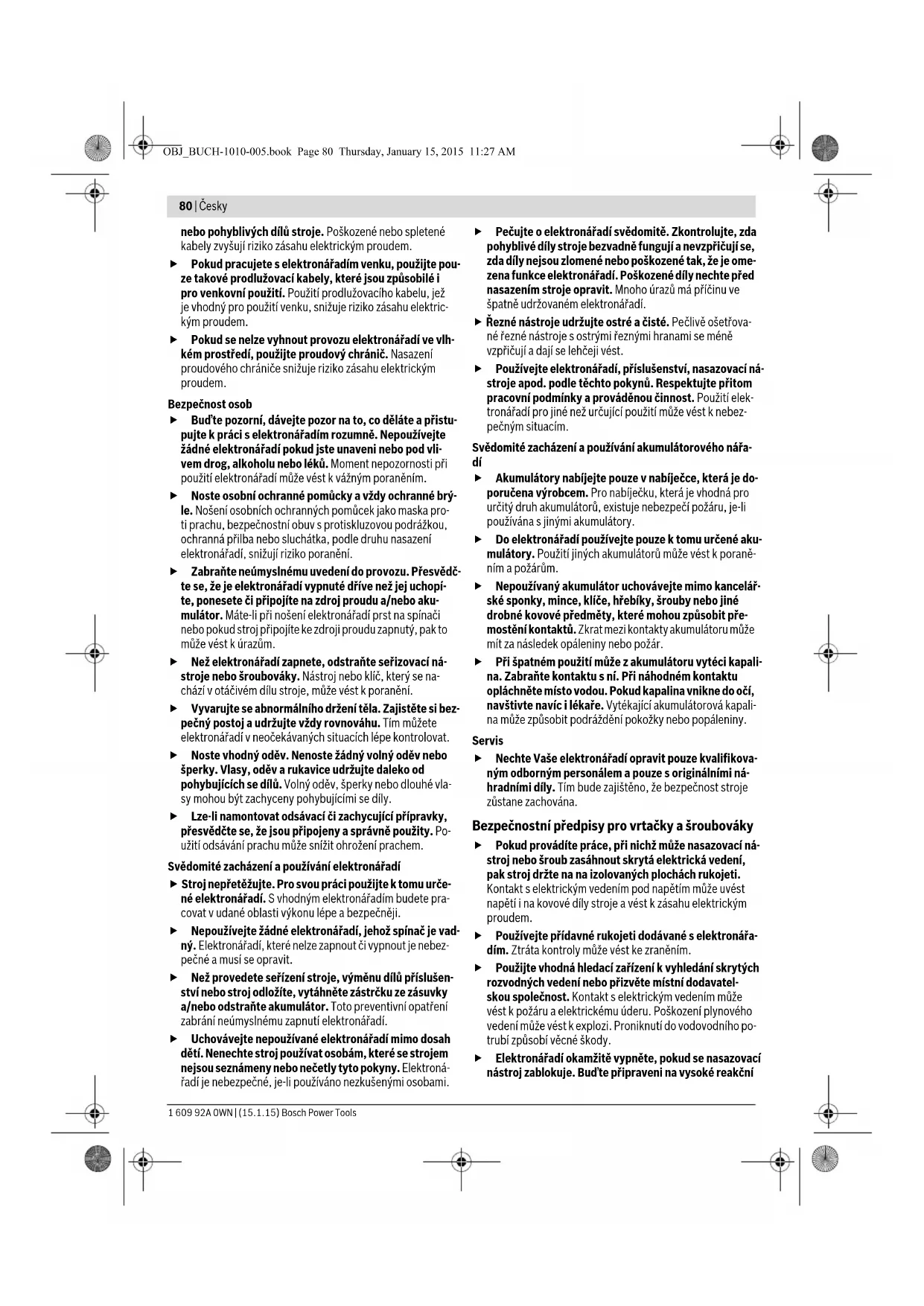

Akumulátory nabíjejte pouze v nabíječce, která je do- poručena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory. Do elektronářadí používejte pouze k tomu určené aku- mulátory. Použití jiných akumulátorů může vést k poraně- ním a požárům. Nepoužívaný akumulátor uchovávejte mimo kancelář- ské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit pře- mostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. Při špatném použití může z akumulátoru vytéci kapali- na. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapali- na může způsobit podráždění pokožky nebo popáleniny. Servis Nechte Vaše elektronářadí opravit pouze kvalifikova- ným odborným personálem a pouze s originálními ná- hradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. Bezpečnostní předpisy pro vrtačky a šroubováky Pokud provádíte práce, při nichž může nasazovací ná- stroj nebo šroub zasáhnout skrytá elektrická vedení, pak stroj držte na na izolovaných plochách rukojeti. Kontakt s elektrickým vedením pod napětím může uvést napětí i na kovové díly stroje a vést k zásahu elektrickým proudem. Používejte přídavné rukojeti dodávané s elektronářa- dím. Ztráta kontroly může vést ke zraněním. Použijte vhodná hledací zařízení k vyhledání skrytých rozvodných vedení nebo přizvěte místní dodavatel- skou společnost. Kontakt s elektrickým vedením může vést k požáru a elektrickému úderu. Poškození plynového vedení může vést k explozi. Proniknutí do vodovodního po- trubí způsobí věcné škody. Elektronářadí okamžitě vypněte, pokud se nasazovací nástroj zablokuje. Buďte připraveni na vysoké reakční OBJ_BUCH-1010-005.book Page 80 Thursday, January 15, 2015 11:27 AMČesky | 81 Bosch Power Tools 1 609 92A 0WN | (15.1.15) momenty, které způsobují zpětný ráz. Nasazovací ná- stroj se zablokuje když: – je elektronářadí přetížené nebo – se v opracovávaném obrobku vzpříčí. Držte elektronářadí pevně. Při utahování a povolování šroubů se mohou krátkodobě vyskytovat vysoké reakční momenty. Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou. Než jej odložíte, počkejte až se elektronářadí zastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontro- ly nad elektronářadím. Neotvírejte akumulátor. Existuje nebezpečí zkratu. Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Existuje nebezpečí výbuchu. Při poškození a nesprávném použití akumulátoru mo- hou vystupovat páry. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Páry mohou dráždit dýchací cesty. Používejte akumulátor pouze ve spojení s Vaším elek- tronářadím Bosch. Jen tak bude akumulátor chráněn před nebezpečným přetížením. Špičatými předměty, jako např. hřebíky nebo šroubo- váky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, mů- že vybouchnout nebo se přehřát. Popis výrobku a specifikací Čtěte všechna varovná upozornění a poky- ny. Zanedbání při dodržování varovných upo- zornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká po- ranění. Vyklopte prosím odklápěcí stranu se zobrazením stroje a ne- chte tuto stranu během čtení návodu k obsluze otevřenou. Určené použití Elektronářadí je určeno k zašroubování a uvolňování šroubů a též k vrtání do dřeva, kovu, keramiky a plastu. Světlo tohoto elektronářadí je určené k osvětlení bezpro- střední pracovní oblasti elektronářadí a není vhodné pro osvětlení prostoru v domácnosti. Zobrazené komponenty Číslování zobrazených komponent se vztahuje na zobrazení elektronářadí na grafické straně. 1 Šroubovací bit* 2 Nástrojový držák 3 Uzamykací pouzdro 4 Nastavovací kroužek předvolby kroutícího momentu 5 Přepínač volby převodu 6 Odjišťovací tlačítko akumulátoru* 7 Akumulátor* 8 Přepínač směru otáčení 9 Spínač 10 Svítilna „Power Light“ 11 Rukojeť (izolovaná plocha rukojeti) 12 Vrták s šestihrannou stopkou* *Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem pro- gramu příslušenství. Informace o hluku a vibracích Hodnoty hlučnosti zjištěny podle EN 60745-2-2. Hodnocená hladina akustického tlaku A stroje činí typicky 71 dB(A). Nepřesnost K=3 dB. Hladina hluku může při práci překročit 80 dB(A). Noste ochranu sluchu! Celkové hodnoty vibrací a

(vektorový součet tří os) a nepřes- nost K stanoveny podle EN 60745: Vrtání do kovu: a

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektroná- řadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s odlišným příslušenstvím, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To mů- že zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatíženi vibracemi po celou pracovní do- bu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obslu- hy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů. Technická data Akumulátorový šroubovák GSR 10,8-LI Objednací číslo 3 601 J92 9.. Jmenovité napětí V= 10,8 Otáčky naprázdno – 1. stupeň – 2. stupeň min

0–400 0–1300 max. kroutící moment tvrdý/měkký šroubový spoj podle ISO 5393 Nm 30/15* max. průměr vrtání – Ocel – Dřevo

max. průměr šroubu mm 7 Hmotnost podle EPTA-Procedure 01/2003 kg 0,8

• V závislosti na použitém akumulátoru** Omezený výkon při teplotách <0

OBJ_BUCH-1010-005.book Page 81 Thursday, January 15, 2015 11:27 AM82 | Česky 1 609 92A 0WN | (15.1.15) Bosch Power Tools Prohlášení o shodě Prohlašujeme na výhradní zodpovědnost, že výrobek popsa- ný v části „Technická data“ splňuje všechna příslušná ustano- vení směrnic 2009/125/ES (nařízení 1194/2012), 2011/65/EU, 2004/108/ES, 2006/42/ES včetně jejich změn a je v souladu s následujícími normami: EN 60745-1, EN 60745-2-2. Technická dokumentace (2006/42/ES) u: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Montáž Nabíjení akumulátoru (viz obr. A) Upozornění: Akumulátor se expeduje částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasaze- ním v nabíječce zcela nabijte. Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor. Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“ chráněn proti hlubokému vybití. Při vybitém akumulátoru bu- de elektronářadí chráničem vypnuto: nasazený nástroj se už nebude pohybovat. Po automatickém vypnutí elektronářadí už spínač dál nestlačujte. Akumulátor se může poškodit. K odejmutí akumulátoru 7 stlačte odjišťovací tlačítko 6 a vy- táhněte akumulátor dolů z elektronářadí. Nepoužívejte při- tom žádné násilí. Dbejte upozornění k zpracování odpadu. Výměna nástroje (viz obr. B) Před každou prací na elektronářadí (např. údržba, vý- měna nástrojů apod.) a též při jeho přepravě a usklad- nění vyjměte akumulátor. Při neúmyslném stlačení spí- nače existuje nebezpečí poranění. Nasazení nástroje Vytáhněte uzamykací pouzdro 3 dopředu a následně vsuňte nástroj až na doraz do nástrojového držáku 2. Nástroj se auto- maticky zaaretuje. Odejmutí nástroje Vytáhněte uzamykací pouzdro 3 dopředu a nástroj odejměte. Odsávání prachu/třísek Prach materiálů jako olovoobsahující nátěry, některé dru- hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon- takt s prachem nebo vdechnutí mohou vyvolat alergické re- akce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob. Určitý prach jako dubový nebo bukový prach je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dře- vo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pečujte o dobré větrání pracovního prostoru. – Je doporučeno nosit ochrannou dýchací masku s tří- dou filtru P2. Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály. Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit. Provoz Uvedení do provozu Nasazení akumulátoru Používejte pouze originální akumulátory Li-ion firmy Bosch s napětím uvedeným na typovém štítku Vašeho elektronářadí. Používání jiných akumulátorů může vést ke zraněním a k nebezpečí požáru. Upozornění: Používání akumulátorů nevhodných pro Vaše elektronářadí může vést k chybným funkcím nebo k poškození elektronářadí. Nastavte přepínač směru otáčení 8 na střed, aby se zabránilo neúmyslnému zapnutí. Nasaďte nabitý akumulátor 7 do drža- dla až citelně zaskočí a spolehlivě přiléhá k držadlu. Nastavení směru otáčení (viz obr. C) Pomocí přepínače směru otáčení 8 můžete změnit směr otá- čení elektronářadí. Při stlačeném spínači 9 to však není mož- né. Chod vpravo: Při vrtání a zašroubování šroubů stlačte přepí- nač směru otáčení 8 vlevo až na doraz. Chod vlevo: K uvolnění popř. vyšroubování šroubů a matic stlačte přepínač směru otáčení 8 vpravo až na doraz. Předvolba kroutícího momentu Pomocí nastavovacího kroužku předvolby kroutícího momen- tu 4 můžete předvolit potřebný kroutící moment v 20 stupních. Při správném nastavení se nástroj zastaví, jakmi- le je šroub v jedné rovině zašroubován do materiálu popř. je dosaženo nastaveného kroutícího momentu. V poloze „ “ je přeskakovací spojka deaktivovaná, např. pro vrtání. Povolená teplota prostředí – při nabíjení – při provozu

• V závislosti na použitém akumulátoru ** Omezený výkon při teplotách <0

OBJ_BUCH-1010-005.book Page 82 Thursday, January 15, 2015 11:27 AMČesky | 83 Bosch Power Tools 1 609 92A 0WN | (15.1.15) Při vyšroubování šroubů případně zvolte vyšší nastavení ev. nastavte na symbol „ “. Mechanická volba převodu Přepínač volby převodu 5 ovládejte jen za klidového stavu elektronářadí. Pomocí přepínače volby převodu 5 můžete předvolit 2 rozsahy počtu otáček. Stupeň I: Nižší rozsah počtu otáček; pro šroubování nebo práce s vel- kým průměrem vrtání. Stupeň II: Vyšší rozsah počtu otáček; pro práce s malým průměrem vrtá- ní. Nelze-li přepínač volby převodu 5 posunout až na doraz, poo- točte o něco nástrojový držák 2 s nasazovacím nástrojem. Zapnutí – vypnutí K uvedení elektronářadí do provozu stlačte spínač 9 a podrž- te jej stlačený. Svítilna 10 svítí při lehce nebo zcela stlačeném spínači 9 a umožňuje nasvícení pracovní oblasti při nepříznivých světel- ných podmínkách. K vypnutí elektronářadí spínač 9 uvolněte. Aby se šetřila energie, zapínejte elektronářadí jen pokud jej používáte. Nastavení počtu otáček Počet otáček zapnutého elektronářadí můžete plynule regulo- vat podle toho, jak dalece stlačíte spínač 9. Lehký tlak na spínač 9 způsobí nízký počet otáček. S rostou- cím tlakem se počet otáček zvyšuje. Plně automatická aretace vřetene (Auto-Lock) Při nestlačeném spínači 9 jsou vrtací vřeteno a tím i nástrojo- vý držák zaaretovány. To umožňuje zašroubování šroubů i při vybitém akumulátoru popř. použití elektronářadí jako šroubováku. Doběhová brzda Při uvolnění spínače 9 se sklíčidlo zabrzdí a tím se zabrání do- běhu nástroje. Při zašroubování šroubů uvolněte spínač 9 teprve poté, když je šroub v jedné rovině zašroubován do obrobku. Hlava šrou- bu pak nepronikne do obrobku. Ochrana proti přetížení závislá na teplotě Pokud se nářadí používá v souladu s určeným účelem, nemů- že dojít k jeho přetížení. Při příliš silném přetížení nebo pře- kročení přípustné teploty akumulátoru se sníží otáčky. Elek- tronářadí se na plné otáčky rozběhne teprve po dosažení pří- pustné teploty akumulátoru. Pracovní pokyny Na šroub nasaďte pouze vypnuté elektronářadí. Otáče- jící se nasazovací nástroje mohou sklouznout. Po delší práci s malými otáčkami by jste měli stroj k ochlazení nechat běžet naprázdno ca. 3 minuty při maximálních otáč- kách. Při vrtání do kovu použijte pouze bezvadné, naostřené vrtáky HSS (HSS=vysokovýkonná rychlořezná ocel). Odpovídající kvalitu zaručuje program příslušenství Bosch. Před zašroubováním větších, delších šroubů do tvrdých mate- riálů byste měli předvrtat otvor s průměrem jádra závitu do zhruba
