af skruelængden med gevindets kernedia- meter. Vedligeholdelse og service Vedligeholdelse og rengøring Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for- bundet med kvæstelsesfare. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Når akkuen ikke fungerer mere, bedes du kontakte et autori- seret serviceværksted for Bosch el-værktøj. Sørg altid for, at værktøjsholderen 2 og indsatsværktøjet er rent for at sikre låsekappens låse- og åbnefunktion 3. Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions- tegninger og informationer om reservedele findes også un- der: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Transport De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på of- fentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport el- ler spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale for- skrifter. Bortskaffelse El-værktøj, akku, tilbehør og emballage skal genbru- ges på en miljøvenlig måde. Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal de- fekte eller opbrugte akkuer/batterier ind- samles separat og genbruges iht. gældende miljøforskrifter. OBJ_BUCH-1010-005.book Page 48 Thursday, January 15, 2015 11:27 AMSvenska | 49 Bosch Power Tools 1 609 92A 0WN | (15.1.15) Akkuer/batterier: Li-Ion: Læs og overhold henvisningerne i af- snit „Transport“, side 48. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person- skador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obe- höriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägg- uttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utom- husbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Fel- strömsskyddet minskar risken för elstöt. Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglas- ögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skydds- hjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickprop- pen till vägguttaget och/eller ansluter/tar bort batte- riet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kon- trollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande klä- der eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar.

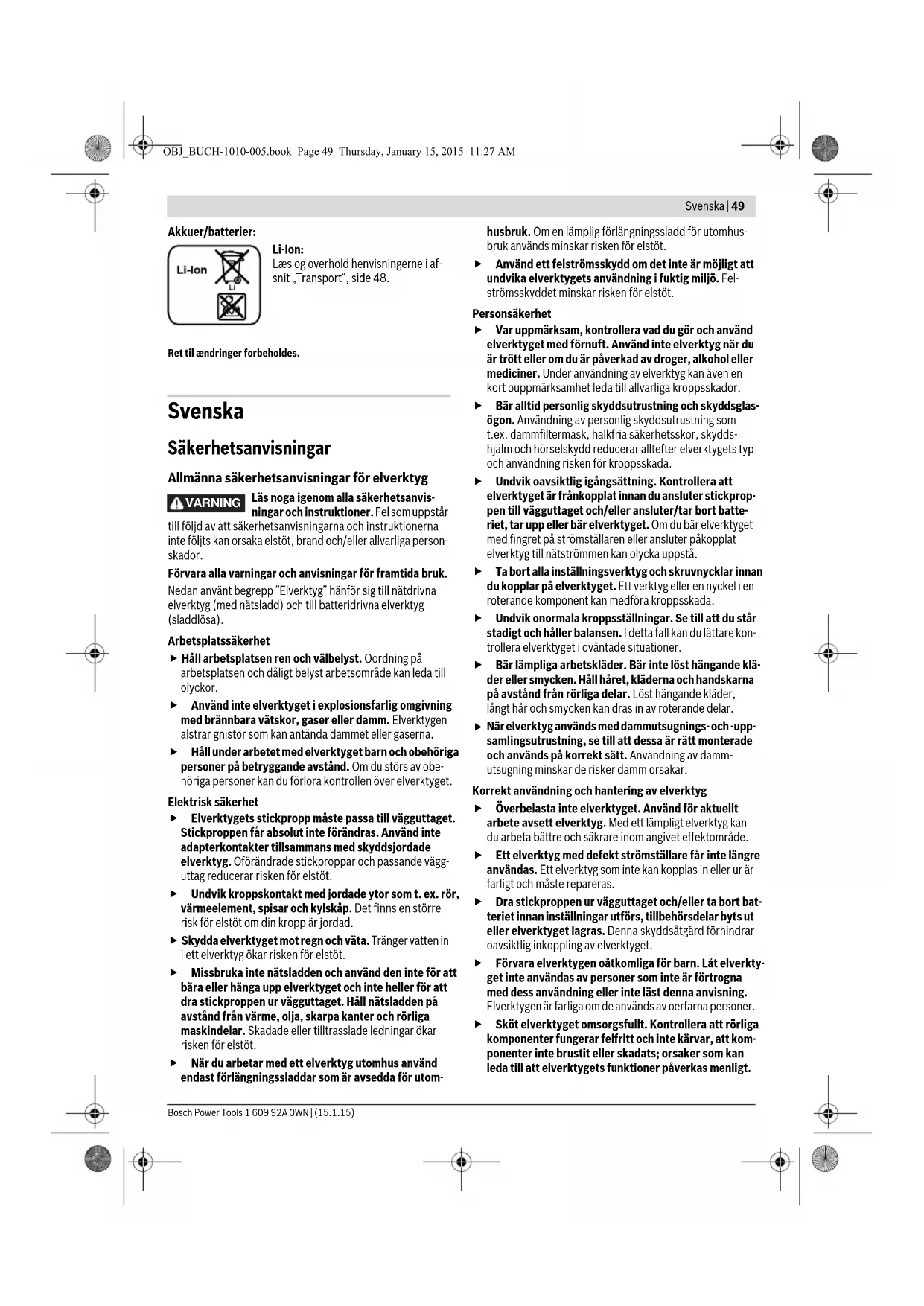

När elverktyg används med dammutsugnings- och -upp- samlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av damm- utsugning minskar de risker damm orsakar. Korrekt användning och hantering av elverktyg Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort bat- teriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverkty- get inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att kom- ponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. VARNING OBJ_BUCH-1010-005.book Page 49 Thursday, January 15, 2015 11:27 AM50 | Svenska 1 609 92A 0WN | (15.1.15) Bosch Power Tools Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. Omsorgsfull hantering och användning av sladdlösa elverktyg Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kropps- skada och brand. Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med väts- kan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dess- utom läkare. Batterivätskan kan medföra hudirritation och brännskada. Service Låt endast kvalificerad fackpersonal reparera elverk- tyget och endast med originalreservdelar. Detta garan- terar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för borrmaskiner och skruvdragare Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget eller skruven kan skada dolda elledningar. Kontakt med en spänningsförande ledning kan sätta elverktygets metallde- lar under spänning och leda till elstöt. Använd elverktyget med medlevererade stödhandtag. Risk finns för personskada om du förlorar kontrollen över elverktyget. Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distribu- tionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explo- sion. Borrning i vattenledning kan förorsaka sakskador. Slå genast ifrån elverktyget om insatsverktyget block- erar. Var förberedd på höga reaktionsmoment som kan orsaka bakslag. Insatsverktyget blockerar om: — elverktyget överbelastas eller — snedvrids i arbetsstycket. Håll stadigt tag i elverktyget. Vid idragning och urdrag- ning av skruvar kan kortvarigt höga reaktionsmoment upp- stå. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säk- rare än med handen. Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. Öppna inte batteriet. Detta kan leda till kortslutning. Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger. I skadat eller felanvänt batteri kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna. Använd batteriet endast med Bosch elverktyget. Detta skyddar batteriet mot farlig överbelastning. Batteriet kan skadas av vassa föremål som t. ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet. Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen. Ändamålsenlig användning Elverktyget är avsedd för i- och urdragning av skruvar samt för borrning i trä, metall, keramik och plast. Belysningen i detta elverktyg är avsett för att belysa verkty- gets direkta arbetsområde och är inte lämpligt för att lysa upp rum i bostaden. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Skruvbits* 2 Verktygsfäste 3 Spärrhylsa 4 Ställring för vridmomentsförval 5 Växellägesomkopplare 6 Batteriets upplåsningsknapp* 7 Batteri* 8 Riktningsomkopplare 9 Strömställare Till/Från 10 Lampa ”Power Light” 11 Handgrepp (isolerad greppyta) 12 Borr med sexkantskaft* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe- hör som finns. OBJ_BUCH-1010-005.book Page 50 Thursday, January 15, 2015 11:27 AMSvenska | 51 Bosch Power Tools 1 609 92A 0WN | (15.1.15) Buller-/vibrationsdata Bullernivåvärde förmedlas enligt EN 60745-2-2. Elverktygets A-vägda ljudtrycksnivå når i typiska fall 71 dB(A). Onoggrannhet K=3 dB. Ljudnivån under arbetet kan överskrida 80 dB(A). Använd hörselskydd! Totala vibrationsemissionsvärden a

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745: borrning i metall: a

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverk- tyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- nivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelast- ningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Tekniska data Försäkran om överensstämmelse Vi intygar under ensamt ansvar att den produkt som beskrivs under ”Tekniska data” uppfyller alla gällande bestämmelser i direktiven 2009/125/EG (förordning 1194/2012), 2011/65/EU, 2004/108/EG, 2006/42/EG inklusive änd- ringar och stämmer överens med följande standarder: EN 60745-1, EN 60745-2-2. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Montage Batteriets laddning (se bild A) Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren. Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts. Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)” skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre. Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas. För borttagning av batterimodulen 7 tryck på upplåsnings- knappen 6 och dra batterimodulen nedåt ur elverktyget. Bruka inte våld. Beakta anvisningarna för avfallshantering. Verktygsbyte (se bild B) Ta bort batteriet innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt före trans- port och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. Insättning av insatsverktyg Dra låshylsan 3 framåt och skjut sedan in insatsverktyget mot stopp i verktygsfästet 2. Insatsverktyget låses automatiskt. Borttagning av insatsverktyget Dra spärrhylsan 3 framåt och ta bort insatsverktyget. Damm-/spånutsugning Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Berö- Sladdlös skruvdragare GSR 10,8-LI Produktnummer 3 601 J92 9.. Märkspänning V= 10,8 Tomgångsvarvtal – 1. växelläget – 2. växelläget min

0–400 0–1300 Max. vridmoment hårt/mjukt skruvförband enligt ISO 5393 Nm 30/15* max. borr-Ø – Stål – Trä

max. skruv-Ø mm 7 Vikt enligt EPTA-Procedure 01/2003 kg 0,8 Tillåten omgivningstemperatur – vid laddning – vid drift

• i relation till använt batteri ** Begränsad effekt vid temperaturer <0

Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1010-005.book Page 51 Thursday, January 15, 2015 11:27 AM52 | Svenska 1 609 92A 0WN | (15.1.15) Bosch Power Tools ring eller inandning av dammet kan orsaka allergiska reak- tioner och/eller andningsbesvär hos användaren eller per- soner som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, spe- ciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbe- tat material. Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Drift Driftstart Insättning av batteri Använd endast original Bosch litiumjonbatterier med den spänning som anges på elverktygets typskylt. Används andra batterier finns risk för kroppsskada och brand. Anvisning: Använd endast för elverktyget lämpliga batterier, i annat fall finns risk för felfunktion eller skador på elverkty- get. Ställ riktningsomkopplaren 8 i mittläge för att undvika oav- siktlig start. Skjut in den uppladdade batteriet 7 i handtaget tills den tydligt snäpper fast och ligger i plan med handtaget. Inställning av rotationsriktning (se bild C) Med riktningsomkopplaren 8 kan elverktygets rotationsrikt- ning ändras. Vid nedtryckt strömställare Till/Från 9 kan omkoppling inte ske. Högergång: För borrning och idragning av skruvar tryck rikt- ningsomkopplaren 8 åt vänster mot stopp. Vänstergång: För lossning och urdragning av skruvar och muttrar tryck riktningsomkopplaren 8 åt höger mot stopp. Förval av vridmoment Med ställringen för vridmomentförval 4 kan erforderligt vrid- moment väljas i 20 steg. Vid korrekt inställt vridmoment stop- pas insatsverktyget när skruven ligger i plan med materialets yta eller när inställt vridmoment har uppnåtts. I läget ” ” är rasterkopplingen avaktiverad, t. ex. för borrning. Välj för urdragning av skruvar vid behov en högre inställning eller ställ mot symbolen ” ”. Mekaniskt växelval Påverka växellägesomkopplaren 5 endast på frånkopp- lat elverktyg. Med växellägesomkopplaren 5 kan 2 varvtalsområden förväl- jas. Växel I: Lågt varvtalsområde; för skruvdragning eller arbeten med stor borrdiameter. Växel II: Högt varvtalsområde för arbeten med liten borrdiameter. Går det inte att skjuta växellägesomkopplaren 5 mot anslag, vrid verktygsfästet 2 med insatsverktyget en aning. In- och urkoppling Tryck för start av elverktyget ned strömställaren Till/Från 9 och håll den nedtryckt. Lampan 10 lyser vid lätt eller helt nedtryckt strömställare Till/Från 9 och belyser arbetsområdet vid ogynnsamma belys- ningsförhållanden. För frånkoppling av elverktyget släpp strömställaren Till/Från 9. För att spara energi, koppla på elverktyget endast när du vill använda det. Inställning av varvtal Varvtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 9. Ett lätt tryck på strömställaren Till/Från 9 ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet. Helautomatisk spindellåsning (Auto-Lock) Vid opåverkad strömställare Till/Från 9 är borrspindeln och även verktygsfästet låsta. Detta möjliggör idragning av skruvar även om batteriet är för- brukat, dvs verktyget kan användas som en normal skruvdra- gare. Utlöpsbroms När strömställaren Till/Från 9 släpps, bromsas borrchucken upp som sedan stoppar insatsverktyget. Släpp strömställaren Till/Från 9 vid idragning av skruvar först sedan skruven sitter i plan med arbetsstycket. Skruvhuvudet tränger då inte in i arbetsstycket. Temperaturberoende överbelastningsskydd Elverktyget kan inte överbelastas om användning sker enligt föreskrifterna. Vid för kraftig belastning eller om tillåtet tem- peraturintervall för batteriet inte hålls reduceras varvtalet. Elverktyget går med fullt varvtal först efter att tillåten batteri- temperatur har uppnåtts. Arbetsanvisningar Elverktyget ska vara frånkopplat när det förs mot skru- ven. Roterande insatsverktyg kan slira bort. Efter längre drift med lågt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal. Vid borrning i metall använd endast felfria, välskärpta HSS- borrar (HSS=högeffektssnabbstål). Denna kvalitet offererar Bosch som tillbehör. Innan större, längre skruvar dras in i hårt material förborra gängans kärndiameter till ca
