BRUKSANVISNING GSB 122 Professional BOSCH

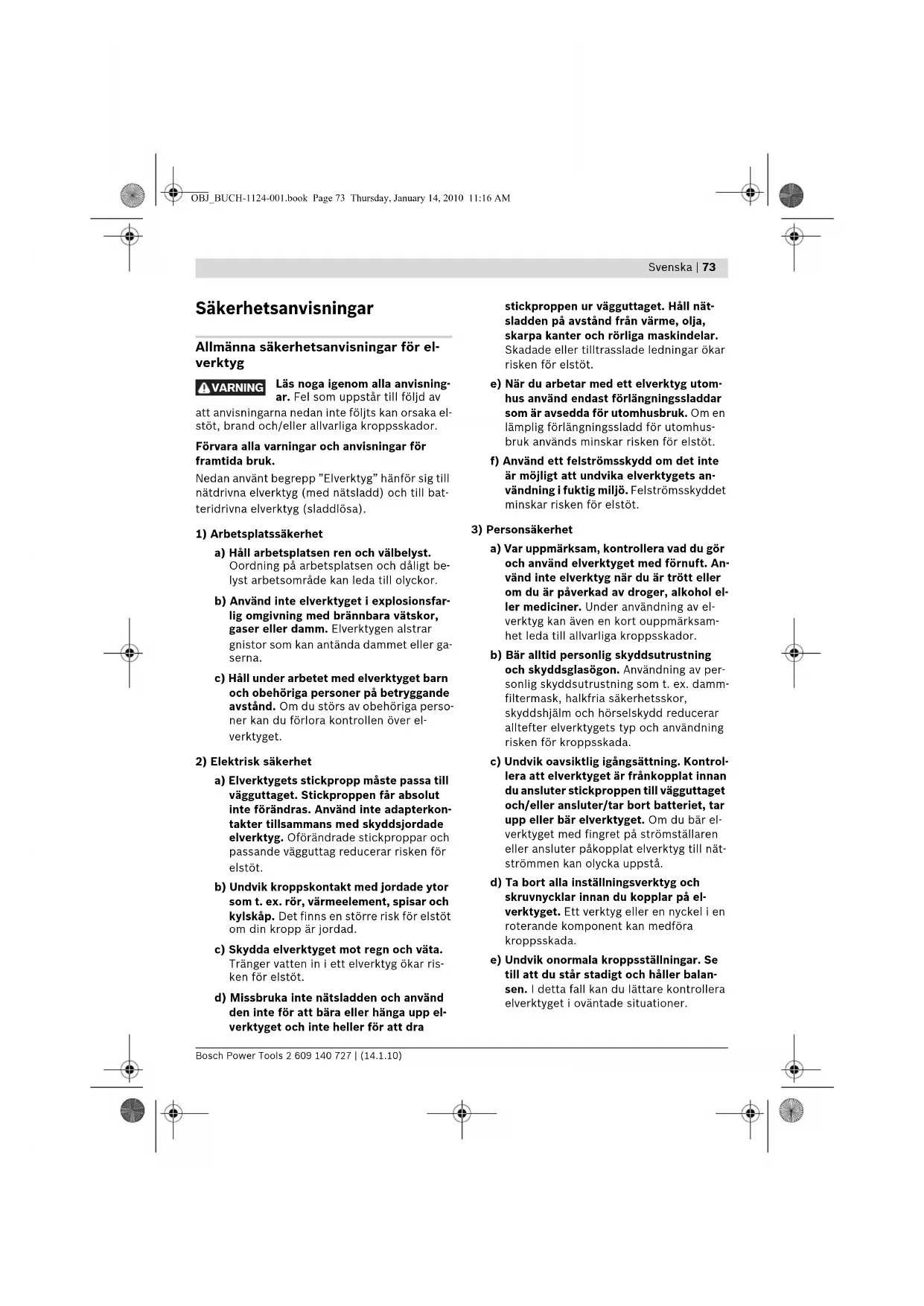

Säkerhetsanvisningar Allmänna säkerhetsanvisningar för el- verktyg Läs noga igenom alla anvisning- ar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka el- stöt, brand och/eller allvarliga kroppsskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till bat- teridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt be- lyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfar- lig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller ga- serna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga perso- ner kan du förlora kontrollen över el- verktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkon- takter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar ris- ken för elstöt. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp el- verktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nät- sladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utom- hus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets an- vändning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. An- vänd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol el- ler mediciner. Under användning av el- verktyg kan även en kort ouppmärksam- het leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av per- sonlig skyddsutrustning som t. ex. damm- filtermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrol- lera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär el- verktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nät- strömmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på el- verktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balan- sen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. VARNING OBJ_BUCH-1124-001.book Page 73 Thursday, January 14, 2010 11:16 AM74 | Svenska 2 609 140 727 | (14.1.10) Bosch Power Tools f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll hå- ret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av rote- rande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på kor- rekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av el-

verktyg a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/el- ler ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller el- verktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av el- verktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av perso- ner som inte är förtrogna med dess an- vändning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrolle- ra att rörliga komponenter fungerar fel- fritt och inte kärvar, att komponenter in- te brustit eller skadats; orsaker som kan leda till att elverktygets funktioner på- verkas menligt. Låt skadade delar repa- reras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Om- sorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insats- verktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbets- momenten. Om elverktyget används på ett sätt som det inte är avsett för kan far- liga situationer uppstå.

5) Omsorgsfull hantering och användning av

sladdlösa elverktyg a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra bat- terier finns risk för kroppsskada och brand. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till bränn- skador eller brand. d) Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oav- siktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännska- da.

a) Låt endast kvalificerad fackpersonal re- parera elverktyget och endast med origi- nalreservdelar. Detta garanterar att el- verktygets säkerhet upprätthålls. Säkerhetsanvisningar för borrmaskiner och skruvdragare f Bär hörselskydd vid slagborrning. Risk finns för att buller leder till hörselskada. f Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget eller skruven kan skada dolda elledningar. Kontakt med en spän- ningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till el- stöt. OBJ_BUCH-1124-001.book Page 74 Thursday, January 14, 2010 11:16 AMSvenska | 75 Bosch Power Tools 2 609 140 727 | (14.1.10) f Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsul- tera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och el- stöt. En skadad gasledning kan leda till ex- plosion. Borrning i vattenledning kan förorsa- ka sakskador. f Slå genast ifrån elverktyget om insatsverk- tyget blockerar. Var förberedd på höga re- aktionsmoment som kan orsaka bakslag. In- satsverktyget blockerar om: — elverktyget överbelastas eller — snedvrids i arbetsstycket. f Håll stadigt tag i elverktyget. Vid idragning och urdragning av skruvar kan kortvarigt hö- ga reaktionsmoment uppstå. f Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. f Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brin- na och explodera. f Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kon- trollen över elverktyget. f Öppna inte batterimodulen. Detta kan leda till kortslutning. Skydda batterimodulen mot hög vär- me som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk fö- religger. f Använd endast originalbatterier från Bosch med den spänning som anges på elverkty- gets typskylt. Om andra batterier används, t. ex. kopierade batterier, renoverade batte- rier eller batterier av främmande fabrikat, finns risk för att batteriet exploderar och or- sakar person- och materialskador. Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstår till följd av att an- visningarna nedan inte följts kan or- saka elstöt, brand och/eller allvarli- ga kroppsskador. Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvis- ningen. Ändamålsenlig användning Elverktyget är avsett för i- och urdragning av skruvar samt för borrning i trä, metall, keramik och plast samt för slagborrning i tegel, betong och sten. Illustrerade komponenter Numreringen av komponenterna hänvisar till il- lustration av elverktyget på grafiksida. 1 Snabbchuck 2 Ställring för vridmomentsförval 3 Ställring för driftsättsförval 4 Växellägesomkopplare 5 Skruvbits* 6 Batterimodul* 7 Batterimodulens upplåsningsknapp 8 Riktningsomkopplare 9 Strömställare Till/Från 10 Handgrepp (isolerad greppyta) 11 Universalbitshållare* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörspro- gram beskrivs allt tillbehör som finns. Buller-/vibrationsdata Mätvärdena för ljudnivån anges enligt EN 60745. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 87 dB(A); ljudeffektnivå 98 dB(A). Onoggrannhet K=3 dB. Använd hörselskydd! Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: borrning i metall: Vibrationsemissionsvärde

slagborrning i betong: Vibrationsemissionsvärde

skruvning: Vibrationsemissionsvärde

OBJ_BUCH-1124-001.book Page 75 Thursday, January 14, 2010 11:16 AM76 | Svenska 2 609 140 727 | (14.1.10) Bosch Power Tools Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan an- vändas vid jämförelse av olika elverktyg. Mät- metoden är även lämplig för preliminär bedöm- ning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhål- lits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperio- den öka betydligt. För en exakt bedömning av vibrationsbelast- ningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsför- loppen. Tekniska data Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och nor- mativa dokument: EN 60745 enligt bestämmel- serna i direktiven 2004/108/EG, 2006/42/EG. Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Sladdlös slagborrskruvdragare GSB 12-2 Professional GSB 14,4-2 Professional Produktnummer 3 601 JA7 5.. 3 601 JA7 4.. Märkspänning V= 12 14,4 Tomgångsvarvtal – 1. växelläget – 2. växelläget min

0–450 0–1250 0–550 0–1550 Slagtal vid tomgångsvarvtal min

Max. vridmoment hårt/mjukt skruvförband enligt ISO 5393 Nm 30/18 36/20 max. skruv-Ø mm 7 8 max. borr-Ø –Stål –Trä –Murverk

Chuckens inspänningsområde mm 1,5 – 10 1,5 – 10 Borrspindelgänga

Vikt enligt EPTA-Procedure 01/2003 kg 1,5 1,6 Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1124-001.book Page 76 Thursday, January 14, 2010 11:16 AMSvenska | 77 Bosch Power Tools 2 609 140 727 | (14.1.10) Montage Batteriets laddning En ny eller under en längre tid inte använd bat- teriemodul får först efter ca. 5 laddnings- och ur- laddningscykler sin fulla kapacitet. För borttagning av batterimodulen 6 tryck på upplåsningsknappen 7 och dra batterimodulen nedåt ur elverktyget. Bruka inte våld. Batterimodulen är försedd med en NTC-tempe- raturövervakning som endast tillåter uppladd- ning inom ett temperaturområde mellan 0 °C och 45 °C. Härvid uppnår batterimodulen en lång brukstid. Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya. Beakta anvisningarna för avfallshantering. Verktygsbyte (se bild A) f Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för trans- port och lagring ställ riktningsomkopplaren i mittläge. Om strömställaren Till/Från oav- siktligt påverkas finns risk för kroppsskada. Vid opåverkad strömställare Till/Från 9 är borr- spindeln låst. Detta medger snabbt, bekvämt och enkelt byte av insatsverktyget i borrchuck- en. Vrid upp snabbchucken 1 i rotationsriktningen n tills verktyget kan skjutas in. Skjut in verkty- get. Vrid för hand kraftigt fast hylsan på snabborr- chucken 1 i riktningen o tills rappning upphör. Chucken låses härvid automatiskt. Spärren låses upp när hylsan vrids i motsatt rikt- ning för borttagning av verktyget. Damm-/spånutsugning f Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inand- ning av dammet kan orsaka allergiska reaktio- ner och/eller andningsbesvär hos använda- ren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara can- cerogena, speciellt då i förbindelse med till- satsämnen för träbehandling (kromat, trä- konserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i fil- terklass P2. Beakta de föreskrifter som i aktuellt land gäl- ler för bearbetat material. Drift Driftstart Insättning av batterimodul f Använd endast original Bosch O-batterier med den spänning som anges på elverkty- gets typskylt. Används andra batterier finns risk för kroppsskada och brand. Ställ riktningsomkopplaren 8 i mittläge för att undvika oavsiktlig start. Skjut in den uppladda- de batterimodulen 6 i handtaget tills den tydligt snäpper fast och ligger i plan med handtaget. Inställning av rotationsriktning (se bild B) Med riktningsomkopplaren 8 kan elverktygets rotationsriktning ändras. Vid nedtryckt ström- ställare Till/Från 9 kan omkoppling inte ske. Högergång: För borrning och idragning av skru- var tryck riktningsomkopplaren 8 åt vänster mot stopp. Vänstergång: För lossning och urdragning av skruvar tryck riktningsomkopplaren 8 åt höger mot stopp. OBJ_BUCH-1124-001.book Page 77 Thursday, January 14, 2010 11:16 AM78 | Svenska 2 609 140 727 | (14.1.10) Bosch Power Tools Förval av vridmoment Med ställringen för vridmomentförval 2 kan er- forderligt vridmoment väljas i 22 steg. Vid kor- rekt inställt vridmoment stoppas insatsverkty- get när skruven ligger i plan med materialets yta eller när inställt vridmoment har uppnåtts. I läget ” ” är rasterkopplingen avaktiverad, t. ex. för borrning. Välj för urdragning av skruvar vid behov en högre inställning eller ställ mot symbolen ” ”. Inställning av driftsätt (se bild C) Med ställringen för driftsättsförval 3 kopplar du om mellan borrning/skruvdragning och slagborr- ning. Borrning och skruvning Vrid ställringen 3 mot symbolen ”Borr- ning utan slag”. Slagborrning Vrid ställringen 3 mot symbolen ”Slag- borrning”. I läget ”Slagborrning” är rasterkopplingen avak- tiverad och total effekt kan utnyttjas. Mekaniskt växelval f Påverka växellägesomkopplaren 4 endast på frånkopplat elverktyg. Med växellägesomkopplaren 4 kan 2 varvtalsom- råden förväljas. Växel I: Lågt varvtalsområde; för skruvdragning eller ar- beten med stor borrdiameter. Växel II: Högt varvtalsområde för arbeten med liten borr- diameter. Går det inte att skjuta växellägesomkopplaren 4 mot anslag, vrid borrchucken med borren en aning. In- och urkoppling Tryck för start av elverktyget ned strömställaren Till/Från 9 och håll den nedtryckt. För frånkoppling av elverktyget släpp strömstäl- laren Till/Från 9. Inställning av varvtal Varvtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 9. Ett lätt tryck på strömställaren Till/Från 9 ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet. Helautomatisk spindellåsning (Auto-Lock) Vid opåverkad strömställare Till/Från 9 är borr- spindeln och även verktygsfästet låsta. Detta möjliggör idragning av skruvar även om batteriet är förbrukat, dvs verktyget kan använ- das som en normal skruvdragare. Utlöpsbroms När strömställaren Till/Från 9 släpps, bromsas borrchucken upp som sedan stoppar insatsverk- tyget. Släpp strömställaren Till/Från 9 vid idragning av skruvar först sedan skruven sitter i plan med ar- betsstycket. Skruvhuvudet tränger då inte in i arbetsstycket. Arbetsanvisningar f Elverktyget ska vara frånkopplat när det förs mot skruven. Roterande einsatsverktyg kan slira bort. Anvisning: Se till att små metalldelar inte träng- er in i elverktyget. Efter längre drift med lågt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal. Vid borrning i metall använd endast felfria, väl- skärpta HSS-borrar (HSS=högeffektssnabbstål). Denna kvalitet of- fererar Bosch som tillbehör. Innan större, längre skruvar dras in i hårt mate- rial förborra gängans kärndiameter till ca

skruvlängden. OBJ_BUCH-1124-001.book Page 78 Thursday, January 14, 2010 11:16 AMSvenska | 79 Bosch Power Tools 2 609 140 727 | (14.1.10) Underhåll och service Underhåll och rengöring f Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för trans- port och lagring ställ riktningsomkopplaren i mittläge. Om strömställaren Till/Från oav- siktligt påverkas finns risk för kroppsskada. f Håll elverktyget och dess ventilationsöpp- ningar rena för bra och säkert arbete. Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör repa- ration utföras av auktoriserad serviceverkstad för Bosch elverktyg. Ange alltid vid förfrågningar och reservdelsbe- ställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande re- paration och underhåll av produkter och reserv- delar. Sprängskissar och informationer om re- servdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Elverktyg, tillbehör och förpackning ska omhän- dertas på miljövänligt sätt för återvinning. Endast för EU-länder: Släng inte elverktyg i hushållsav- fall! Enligt europeiska direktivet 2002/96/EG för kasserade elek- triska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas se- parat och på miljövänligt sätt lämnas in för åter- vinning. Sekundär-/primärbatterier: Ni-Cd: Nickel-kadmium Obs! Dessa batterier innehåller kadmium, en höggiftig tungmetall. Ni-MH: Nickel-metallhydrid Förbrukade batterier får inte slängas i hushålls- avfall och inte heller i eld eller vatten. Batterier- na ska helst vara urladdade när de samlas för återvinning eller omhändertas på miljövänligt sätt. Endast för EU-länder: Defekta eller förbrukade batterier måste enligt direktivet 2006/66/EG omhändertas för återvin- ning. Ändringar förbehålles. OBJ_BUCH-1124-001.book Page 79 Thursday, January 14, 2010 11:16 AM80 | Norsk 2 609 140 727 | (14.1.10) Bosch Power Tools
