INSTRUKCJA OBSŁUGI GSB 122 Professional BOSCH

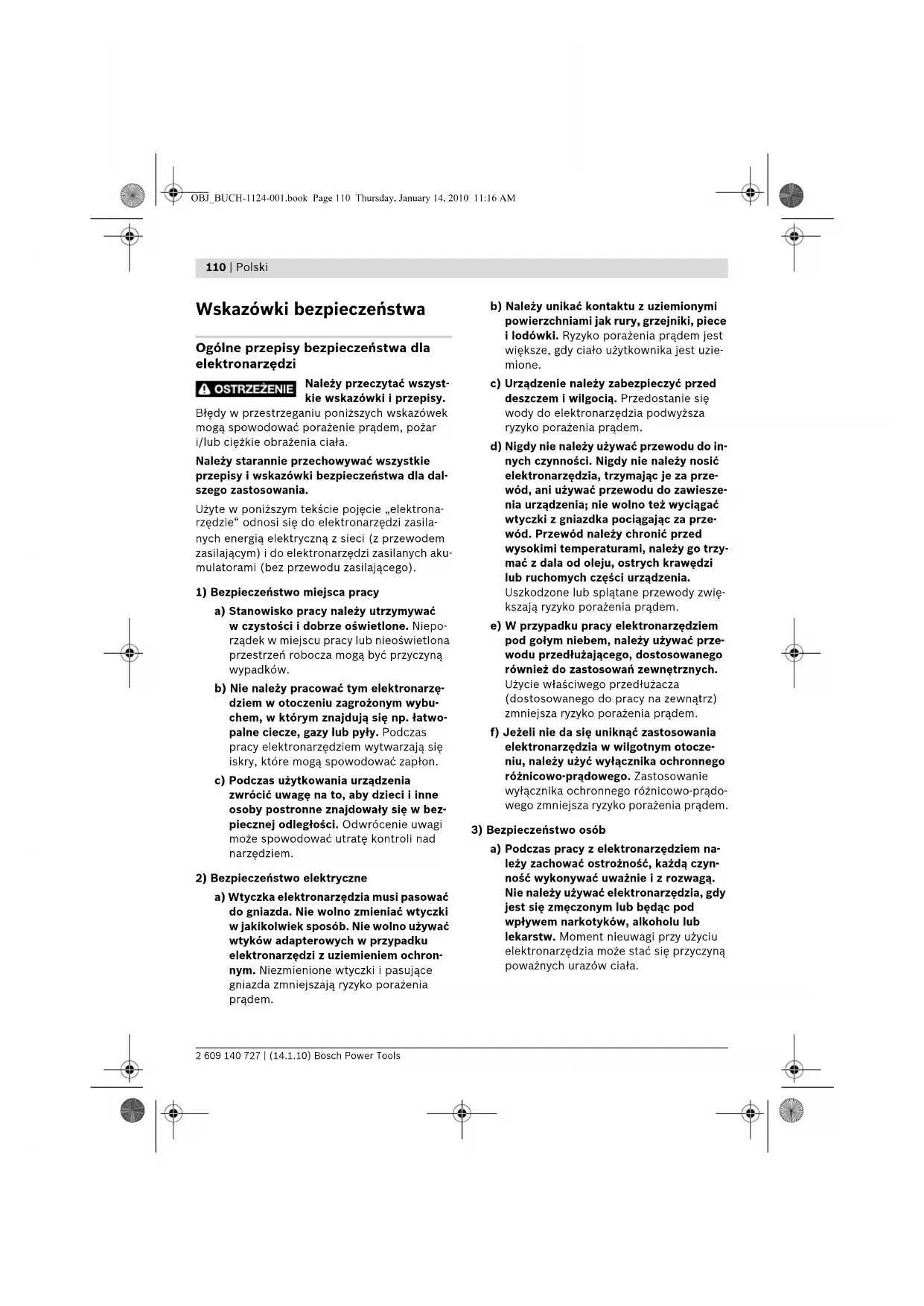

Wskazówki bezpieczeństwa Ogólne przepisy bezpieczeństwa dla elektronarzędzi Należy przeczytać wszyst- kie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dal- szego zastosowania. Użyte w poniższym tekście pojęcie „elektrona- rzędzie“ odnosi się do elektronarzędzi zasila- nych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych aku- mulatorami (bez przewodu zasilającego).

1) Bezpieczeństwo miejsca pracy

a) Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Niepo- rządek w miejscu pracy lub nieoświetlona przestrzeń robocza mogą być przyczyną wypadków. b) Nie należy pracować tym elektronarzę- dziem w otoczeniu zagrożonym wybu- chem, w którym znajdują się np. łatwo- palne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon. c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bez- piecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochron- nym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uzie- mione. c) Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem. d) Nigdy nie należy używać przewodu do in- nych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za prze- wód, ani używać przewodu do zawiesze- nia urządzenia; nie wolno też wyciągać wtyczki z gniazdka pociągając za prze- wód. Przewód należy chronić przed wysokimi temperaturami, należy go trzy- mać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwię- kszają ryzyko porażenia prądem. e) W przypadku pracy elektronarzędziem pod gołym niebem, należy używać prze- wodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. f) Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otocze- niu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądo- wego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osób

a) Podczas pracy z elektronarzędziem na- leży zachować ostrożność, każdą czyn- ność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może stać się przyczyną poważnych urazów ciała. OBJ_BUCH-1124-001.book Page 110 Thursday, January 14, 2010 11:16 AMPolski | 111 Bosch Power Tools 2 609 140 727 | (14.1.10) b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. No- szenie osobistego wyposażenia ochron- nego – maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastoso- wania elektronarzędzia) – zmniejsza ryzyko obrażeń ciała. c) Należy unikać niezamierzonego urucho- mienia narzędzia. Przed włożeniem wty- czki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesie- niem lub przeniesieniem elektronarzę- dzia, należy upewnić się, że elektrona- rzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elek- tronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przy- czyną wypadków. d) Przed włączeniem elektronarzędzia, na- leży usunąć narzędzia nastawcze lub klu- cze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała. e) Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozy- cję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kon- trola elektronarzędzia w nieprzewidzia- nych sytuacjach. f) Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżu- terii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. g) Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytują- cych pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.

4) Prawidłowa obsługa i eksploatacja elektro-

narzędzi a) Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzia, które są do tego przewidziane. Odpo- wiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej. b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszko- dzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebez- pieczne i musi zostać naprawione. c) Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy na- rzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega nieza- mierzonemu włączeniu się elektro- narzędzia. d) Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzę- dzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. e) Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektro- narzędzi. f) Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej docho- dzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzyma- ne. Zadbane narzędzia łatwiej się też pro- wadzi. g) Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykony- wanej pracy. Niezgodne z przeznacze- niem użycie elektronarzędzia może dopro- wadzić do niebezpiecznych sytuacji. OBJ_BUCH-1124-001.book Page 111 Thursday, January 14, 2010 11:16 AM112 | Polski 2 609 140 727 | (14.1.10) Bosch Power Tools

5) Prawidłowa obsługa i eksploatacja

narzędzi akumulatorowych a) Akumulatory należy ładować tylko w ła- dowarkach, zalecanych przez produ- centa. W przypadku użycia ładowarki, przystosowanej do ładowania określo- nego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje nie- bezpieczeństwo pożaru. b) W elektronarzędziach można używać jedynie przewidzianych do tego celu akumulatorów. Użycie innych akumula- torów może spowodować obrażenia ciała i zagrożenie pożarem. c) Nieużywany akumulator należy trzymać z dala od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przed- miotów metalowych, które mogłyby spowodować zmostkowanie styków. Zwarcie pomiędzy stykami akumulatora może spowodować oparzenia lub pożar. d) Przy niewłaściwym użyciu możliwe jest wydostanie się elektrolitu z akumula- tora. Należy unikać kontaktu z nim, a w przypadku niezamierzonego zetknię- cia się z elektrolitem, należy umyć dane miejsce ciała wodą. Jeżeli ciecz dostała się do oczu, należy dodatkowo skonsul- tować się z lekarzem. Elektrolit może doprowadzić do podrażnienia skóry lub oparzeń.

a) Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamien- nych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane. Wskazówki bezpieczeństwa dla wiertarek i wkrętarek f Zakładać ochronniki słuchu podczas pracy wiertarką udarową. Narażanie się na hałas może spowodować utratę słuchu. f Podczas wykonywania prac, przy których narzędzie robocze lub śruba mogłyby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym. f Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukry- tych przewodów zasilających, lub poprosić o pomoc zakłady miejskie. Kontakt z prze- wodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie prze- wodu gazowego może doprowadzić do wy- buchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe. f W razie zablokowania się narzędzia roboczego należy natychmiast wyłączyć elektronarzędzie. Należy być przygotowanym na wysokie momenty reakcji, które powodują odrzut. Narzędzie robocze może się zablokować, gdy: – elektronarzędzie jest przeciążone, lub – gdy skrzywi się w obrabianym przedmiocie. f Trzymać mocno elektronarzędzie. Podczas dokręcania i luzowania śrub mogą wystąpić krótkotrwałe wysokie momenty reakcji. f Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bez- pieczniejsze niż trzymanie go w ręku. f Miejsce pracy należy utrzymywać w czysto- ści. Mieszanki materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć. f Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektro- narzędziem. OBJ_BUCH-1124-001.book Page 112 Thursday, January 14, 2010 11:16 AMPolski | 113 Bosch Power Tools 2 609 140 727 | (14.1.10) f Nie otwierać akumulatora. Istnieje niebez- pieczeństwo zwarcia. Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem, przed ogniem, wodą i wilgocią. Istnieje zagrożenie wybuchem. f Stosować należy wyłącznie oryginalne akumulatory firmy Bosch, o napięciu podanym na tabliczce znamionowej elektronarzędzia. Użycie innych akumulatorów, np. podróbek, przeróbek lub akumulatorów innych producentów może stać się przyczyną obrażeń lub powstania szkód materialnych poprzez eksplodujące akumulatory. Opis funkcjonowania Należy przeczytać wszystkie wska- zówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi. Użycie zgodne z przeznaczeniem Elektronarzędzie przeznaczone jest do wkręcania i wykręcania śrub oraz do wiercenia w drewnie, metalu, wyrobach ceramicznych i tworzywie sztucznym, a także do wiercenia udarowego w cegle, murze i kamieniu. Przedstawione graficznie komponenty Numeracja przedstawionych graficznie kompo- nentów odnosi się do schematu elektronarzę- dzia na stronach graficznych. 1 Szybkozaciskowy uchwyt wiertarski 2 Pierścień wstępnego wyboru momentu obrotowego 3 Pierścień nastawczy do wstępnego wyboru trybu pracy 4 Przełącznik biegów 5 Końcówka wkręcająca (bit)* 6 Akumulator* 7 Przycisk odblokowujący akumulator 8 Przełącznik kierunku obrotów 9 Włącznik/wyłącznik 10 Rękojeść (pokrycie gumowe) 11 Uniwersalny uchwyt na końcówki wkręcające* *Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu. Informacja na temat hałasu i wibracji Wartości pomiarowe hałasu określono zgodnie z normą EN 60745. Określony wg skali A poziom hałasu emitowa- nego przez urządzenie wynosi standardowo: po- ziom ciśnienia akustycznego 87 dB(A); poziom mocy akustycznej 98 dB(A). Niepewność pomia- ru K=3 dB. Stosować środki ochrony słuchu! Wartości łączne drgań (suma wektorowa dla trzech składowych kierunkowych) wyznaczone zgodnie z normą EN 60745: Wiercenie w metalu: wartość emisji drgań

, błąd pomiaru K =1,5 m/s

Wiercenie udarowe w betonie: wartość emisji drgań a

, błąd pomiaru K =4,0 m/s

Wkręcanie: wartość emisji drgań a

błąd pomiaru K =1,5 m/s

Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN 60745 procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwo- wane, poziom drgań może odbiegać od poda- nego. Podane powyżej przyczyny mogą spowo- dować podwyższenie ekspozycji na drgania podczas całego czasu pracy. OBJ_BUCH-1124-001.book Page 113 Thursday, January 14, 2010 11:16 AM114 | Polski 2 609 140 727 | (14.1.10) Bosch Power Tools Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urzą- dzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bez- pieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: kon- serwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych. Dane techniczne Deklaracja zgodności Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w „Dane techniczne“, odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 60745 – zgodnie z wymaganiami dyrektyw: 2004/108/WE, 2006/42/WE. Dokumentacja techniczna: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Akumulatorowa wiertarko-wkrętarka z udarem GSB 12-2 Professional GSB 14,4-2 Professional Numer katalogowy 3 601 JA7 5.. 3 601 JA7 4.. Napięcie znamionowe V= 12 14,4 Prędkość obrotowa bez obciążenia – 1. bieg – 2. bieg min

0–450 0–1250 0–550 0–1550 Prędkość udarowa przy prędkości obrotowej biegu jałowego min

maks. moment obrotowy twardego/miękkiego wkręcania wg ISO 5393 Nm 30/18 36/20 maks. średnica śrub/wkrętów mm 7 8 maks. średnica wiercenia – Stal – Drewno – Murze

Zakres mocowania uchwytu wiertarskiego mm 1,5 – 10 1,5–10 Gwint wrzeciona wiertarki

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 1,5 1,6 Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego elektronarzędzia. Nazwy handlowe poszczególnych elektronarzędzi mogą się różnić. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1124-001.book Page 114 Thursday, January 14, 2010 11:16 AMPolski | 115 Bosch Power Tools 2 609 140 727 | (14.1.10) Montaż Ładowanie akumulatora Nowy, lub przez dłuższy czas nieużywany aku- mulator osiąga swoją pełną wydajność dopiero po ok. 5 cyklach ładowania i wyładowania. W celu wyjęcia akumulatora 6 wcisnąć przycisk odblokowujący 7 i wyciągnąć akumulator z elektronarzędzia ruchem do dołu. Nie należy przy tym używać siły. Akumulator wyposażony jest w system kontroli temperatury NTC, który dopuszcza ładowanie wyłącznie w zakresie temperatur pomiędzy 0 °C a 45 °C. Dzięki temu osiąga się wyższą żywotność akumulatora. Zdecydowanie krótszy czas prac po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy. Przestrzegać wskazówek dotyczących usuwania odpadów. Wymiana narzędzi (zob. rys. A) f Przed wszelkimi pracami przy elektronarzę- dziu (np. pielęgnacja, wymiana narzędzi itp.), jak i przy transporcie i składowaniu należy przełącznik kierunków obrotów nastawić na pozycję środkową. Przy nieza- mierzonym uruchomieniu włącznika/wyłącz- nika istnieje niebezpieczeństwo zranienia. Przy zwolnionym włączniku/wyłączniku 9 następuje blokada wrzeciona wiertarskiego. Umożliwia to szybką, wygodną i łatwą wymianę narzędzia roboczego w uchwycie wiertarskim. Otworzyć szybkozaciskowy uchwyt wiertarski 1, obracając nim w kierunku n dotąd, aż możliwe będzie osadzenie narzędzia roboczego. Osadzić narzędzie robocze. Silnie przekręcić tuleję szybkozaciskowego uchwytu wiertarskiego 1 w kierunku o na tyle, aż przestanie być słyszalne przeskakiwanie zapadek. Uchwyt wiertarski zablokuje się dzięki temu w sposób automatyczny. Aby zwolnić blokadę w celu wyjęcia narzędzia, należy obracać tulejkę w przeciwnym kierunku. Odsysanie pyłów/wiórów f Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub bu- czyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel. – Należy zawsze dbać o dobrą wentylację stanowiska pracy. – Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2. Należy stosować się do aktualnie obowiązu- jących w danym kraju przepisów, regulują- cych zasady obchodzenia się z materiałami przeznaczonymi do obróbki. Praca Uruchamianie Włożenie akumulatora f Stosować należy wyłącznie oryginalny pakiet akumulatorów typu „O-pack“ firmy Bosch o napięciu podanym na tabliczce znamionowej elektronarzędzia. Zastosowa- nie akumulatorów innego typu może spowo- dować obrażenia oraz grozi pożarem. Przełącznik kierunku obrotów 8 należy nastawić na pozycję środkową, aby zapobiec niezamierzonego włączenia się urządzenia. Włożyć naładowany akumulator 6 do uchwytu aż do wyczuwalnego zaskoczenia i zwięzłej pozycji z uchwytem. OBJ_BUCH-1124-001.book Page 115 Thursday, January 14, 2010 11:16 AM116 | Polski 2 609 140 727 | (14.1.10) Bosch Power Tools Ustawianie kierunku obrotów (zob. rys. B) Przełącznikiem obrotów 8 można zmienić kieru- nek obrotów elektronarzędzia. Przy wciśniętym włączniku/wyłączniku 9 jest to jednak nie- możliwe. Bieg w prawo: W celu wiercenia i wkręcania śrub nacisnąć przełącznik kierunku obrotów 8 w lewo do oporu. Bieg w lewo: W celu poluzowania lub wykręcania śrub nacisnąć przełącznik kierunku obrotów 8 w prawo do oporu. Wybór momentu obrotowego Za pomocą pierścienia nastawczego 2 możliwe jest dokonanie wyboru pożądanego momentu obrotowego 22 w stopniach. Przy właściwym nastawieniu, narzędzie robocze zatrzyma się po całkowitym wkręceniu śruby w materiał, względnie po osiągnięciu nastawionego momentu obrotowego. W pozycji „“ następuje deaktywacja sprzęgła przeciążeniowego, np. do wiercenia. Do wykręcania śrub, należy ewentualnie nastawić wyższy moment obrotowy lub wybrać symbol „“. Ustawianie rodzaju pracy (zob. rys. C) Za pomocą pierścienia nastawczego do wyboru trybu pracy 3 można dokonać wyboru między wierceniem/wkręcaniem i wierceniem z udarem. Wiercenie i wkręcanie Ustawić pierścień nastawczy 3 na symbolu „Wiercenie bez udaru“. Wiercenie z udarem Ustawić pierścień nastawczy 3 na symbolu „Wiercenie z udarem“. W pozycji „Wiercenie z udarem“ sprzęgło przeciążeniowe jest nieaktywne i maszyna pracuje z maksymalną mocą. Mechaniczne przełączanie biegów f Przełącznik biegów 4 należy przestawiać tylko przy nieruchomym elektronarzędziu. Za pomocą przełącznika biegów 4 można wybierać 2 zakresy prędkości obrotowych. Bieg I: Niski zakres prędkości obrotowej – do wkręcania lub do pracy z dużą średnicą wiercenia. Bieg II: Wysoki zakres prędkości obrotowej – do pracy z małą średnicą wiercenia. Jeżeli przełącznik biegów 4 nie daje się przesunąć do końca, należy nieco obrócić uchwyt wiertarski z wiertłem. Włączanie/wyłączanie W celu włączenia elektronarzędzia nacisnąć włącznik/wyłącznik 9 i przytrzymać w tej pozycji. Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik 9

Ustawianie prędkości obrotowej Prędkość obrotowa włączonego elektronarzę- dzia może być regulowana bezstopniowo, w zależności od siły nacisku na włącznik/ wyłącznik 9. Lekki nacisk na włącznik/wyłącznik 9 oznacza niską prędkość obrotową. Wraz ze zwiększaj- ącym się naciskiem prędkość obrotowa rośnie. W pełni automatyczna blokada wrzeciona (Auto-Lock) Jeżeli włącznik/wyłącznik 9 nie jest wciśnięty, wrzeciono, a tym samym i cały uchwyt narzę- dziowy nie są zablokowane. Umożliwia to wkręcanie śrub również przy wyładowanym akumulatorze lub używanie elektronarzędzia jako śrubokręta. Hamulec wybiegowy Po zwolnieniu włącznika/wyłącznika 9 wyhamowywany jest bieg uchwytu wiertarskiego, co zapobiega bezwładnemu ruchowi narzędzia roboczego. Przy wkręcaniu śrub i wkrętów należy zwolnić włącznik/wyłącznik 9 dopiero po całkowitym wkręceniu śruby w materiał. Główka śruby/ wkrętu nie wwierci się wówczas w materiał. OBJ_BUCH-1124-001.book Page 116 Thursday, January 14, 2010 11:16 AMPolski | 117 Bosch Power Tools 2 609 140 727 | (14.1.10) Wskazówki dotyczące pracy f Przed przyłożeniem elektronarzędzia do śruby należy je wyłączyć. Obracające się narzędzia robocze mogą ześlizgnąć się z łba śruby. Wskazówka: Należy uważać, aby do obudowy ładowarki nie dostały się żadne opiłki metalowe. Po trwającej przez dłuższy okres czasu pracy z niską prędkością obrotową, należy ochłodzić elektronarzędzie, uruchamiając je bez obciążenia z maksymalną prędkością obrotową na ok. 3 min. Do wiercenia w metalu należy używać tylko ostrych wierteł HSS, znajdujących się w doskonałym stanie technicznym (HSS=stal szybkotnąca o podwyższonej wydajności skrawania). Odpowiednią jakość gwarantuje program części zamiennych firmy Bosch. Przed wkręcaniem większych, dłuższych śrub do twardego materiału, zaleca się dokonanie na- wiercenia na ok.

długości śruby, o średnicy równej średnicy gwinta śruby. Konserwacja i serwis Konserwacja i czyszczenie f Przed wszelkimi pracami przy elektronarzę- dziu (np. pielęgnacja, wymiana narzędzi itp.), jak i przy transporcie i składowaniu należy przełącznik kierunków obrotów nastawić na pozycję środkową. Przy nieza- mierzonym uruchomieniu włącznika/wyłącz- nika istnieje niebezpieczeństwo zranienia. f Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości. Jeśli urządzenie, mimo dokładnej i wszechstron- nej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić auto- ryzowany serwis elektronarzędzi firmy Bosch. Przy wszystkich zgłoszeniach oraz zamówie- niach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego elektro- narzędzia zgodnie z danymi na tabliczce znamionowej. Obsługa klienta oraz doradztwo techniczne Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zaku- pem produktu, jego zastosowaniem oraz regu- lacją urządzeń i osprzętu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Tel.: +48 (022) 715 44 60 Faks: +48 (022) 715 44 41 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: +48 (801) 100 900 (w cenie połączenia lokalnego) E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl Usuwanie odpadów Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska. Tylko dla państw należących do UE: Nie należy wyrzucać elektronarzę- dzi do odpadów domowych! Zgodnie z europejską wytyczną 2002/96/WE o starych, zużytych narzędziach elektrycznych i ele- ktronicznych i jej stosowania w prawie krajowym, wyeliminowane, niezdatne do użycia elektronarzędzia należy zbierać osob- no i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska. OBJ_BUCH-1124-001.book Page 117 Thursday, January 14, 2010 11:16 AM118 | Polski 2 609 140 727 | (14.1.10) Bosch Power Tools Akumulatory/Baterie: Ni-Cd: niklowo-kadmowe Uwaga: Te akumulatory zawierają kadm, silnie trujący metal ciężki. Ni-MH: niklowo-wodorkowe Zużytych akumulatorów/baterii nie należy wyrzucać do odpadów z gospodarstwa domowego, nie wolno ich też wrzucać do ognia ani do wody. Akumulatory/baterie należy zbierać i oddać do ponownego przetworzenia lub zlikwidować zgodnie z aktualnie obowiązującymi ustawowymi przepisami dotyczącymi ochrony środowiska, w razie możliwości po uprzednim ich rozładowaniu. Tylko dla państw należących do UE: Zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zużyte akumulatory/baterie muszą zostać poddane utylizacji. Zastrzega się prawo dokonywania zmian. OBJ_BUCH-1124-001.book Page 118 Thursday, January 14, 2010 11:16 AMČesky | 119 Bosch Power Tools 2 609 140 727 | (14.1.10)
